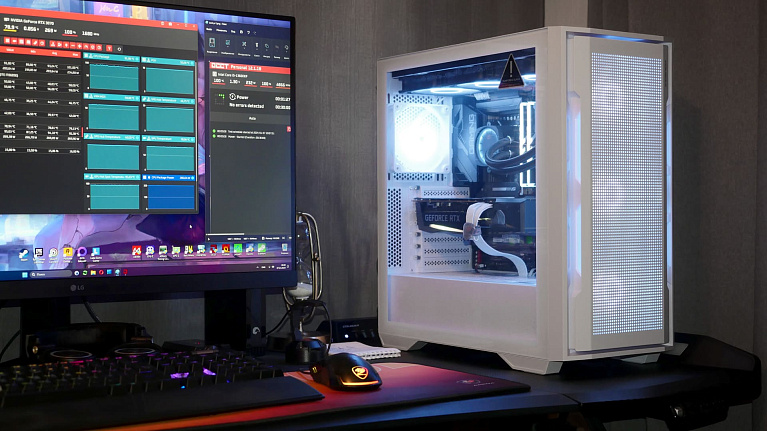

Обзор и тест корпуса Cougar Uniface X RGB

Бум комплектующих для ПК белого цвета в самом разгаре. Не отставая от трендов, компания Cougar освежила линейку современных корпусов для ПК и начала продажи модели Cougar Uniface X RGB в белой расцветке. Детально рассмотрим её в обзоре и заодно протестируем по привычной схеме.

Спецификация

Упаковка

Размеры коробки с корпусом Cougar Uniface X RGB не особо крупные: длина — 558 мм, высота — 535 мм, ширина — 294 мм. Оформление типичное для этой категории товаров — нанесенные на картон чёрной краской схематичные изображения товара и описание технических характеристик. Разве что на нескольких гранях имеются цветные наклейки с уточнением цвета корпуса и его модификации.

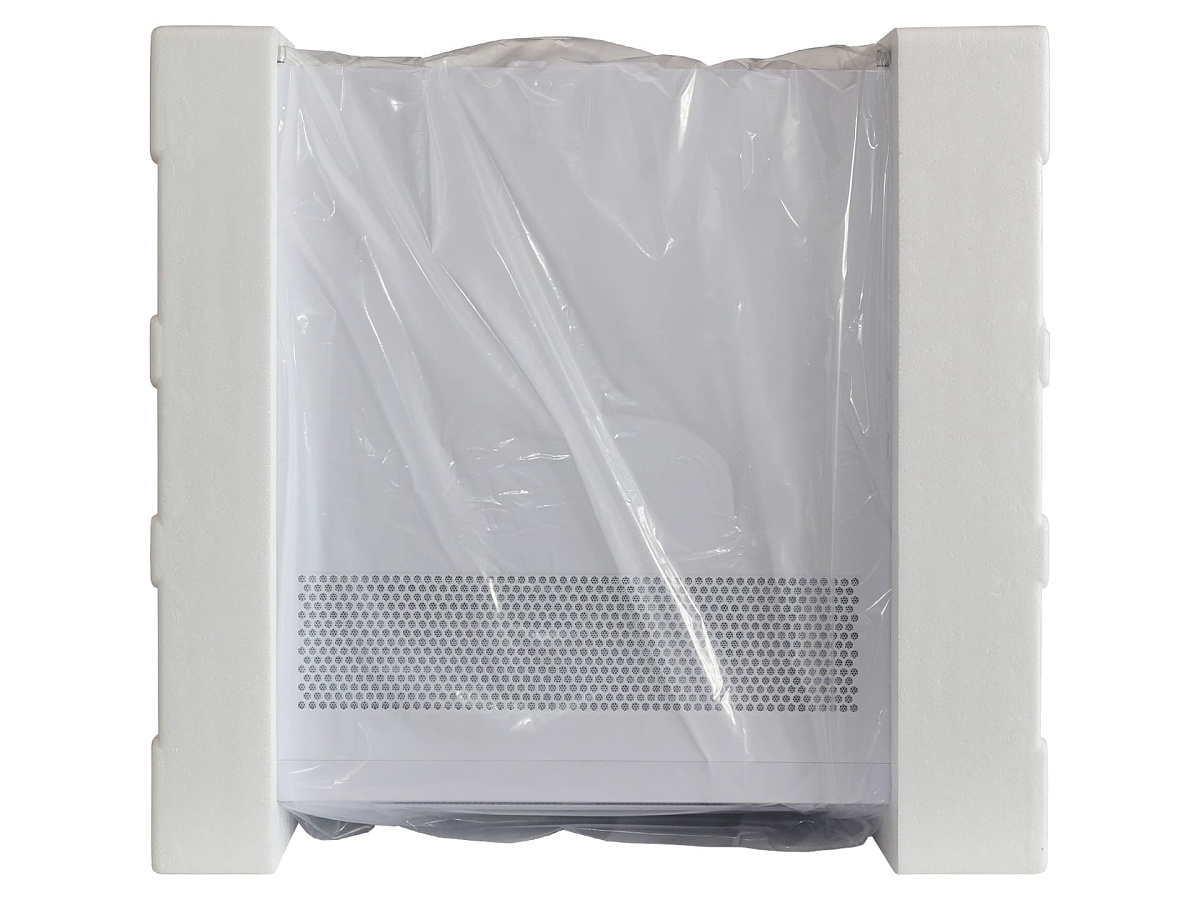

Внутри упаковки корпус в полиэтиленовом пакете уложен с применением двух пенопластовых защитных элементов. Такой вариант защиты на время транспортировки преобладает среди компьютерных корпусов и достаточен в большинстве случаев.

Комплектация

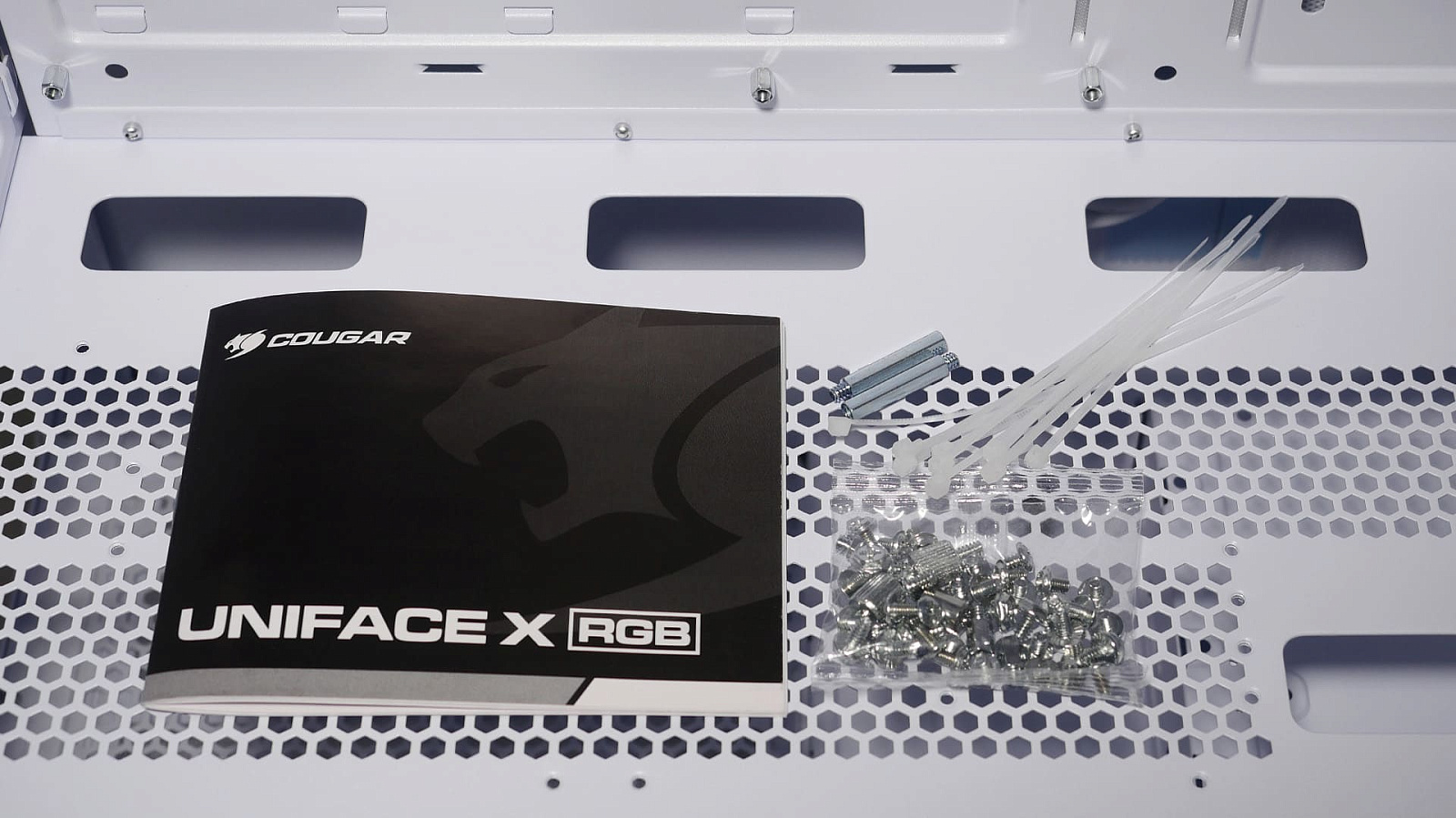

Комплект аксессуаров корпуса Cougar Uniface X RGB минималистичен. В него вошли: небольшой пакетик с крепёжными винтами для дальнейшей установки комплектующих, десяток белых одноразовых пластиковых хомутов, пара удлинённых винтовых стоек для опционально приобретаемого PCIe-удлинителя и компактный буклет с пользовательской инструкцией. Среди винтиков можно найти и металлическую головку для вкручивания шестигранных стоек "крестовой" отвёрткой.

Экстерьер

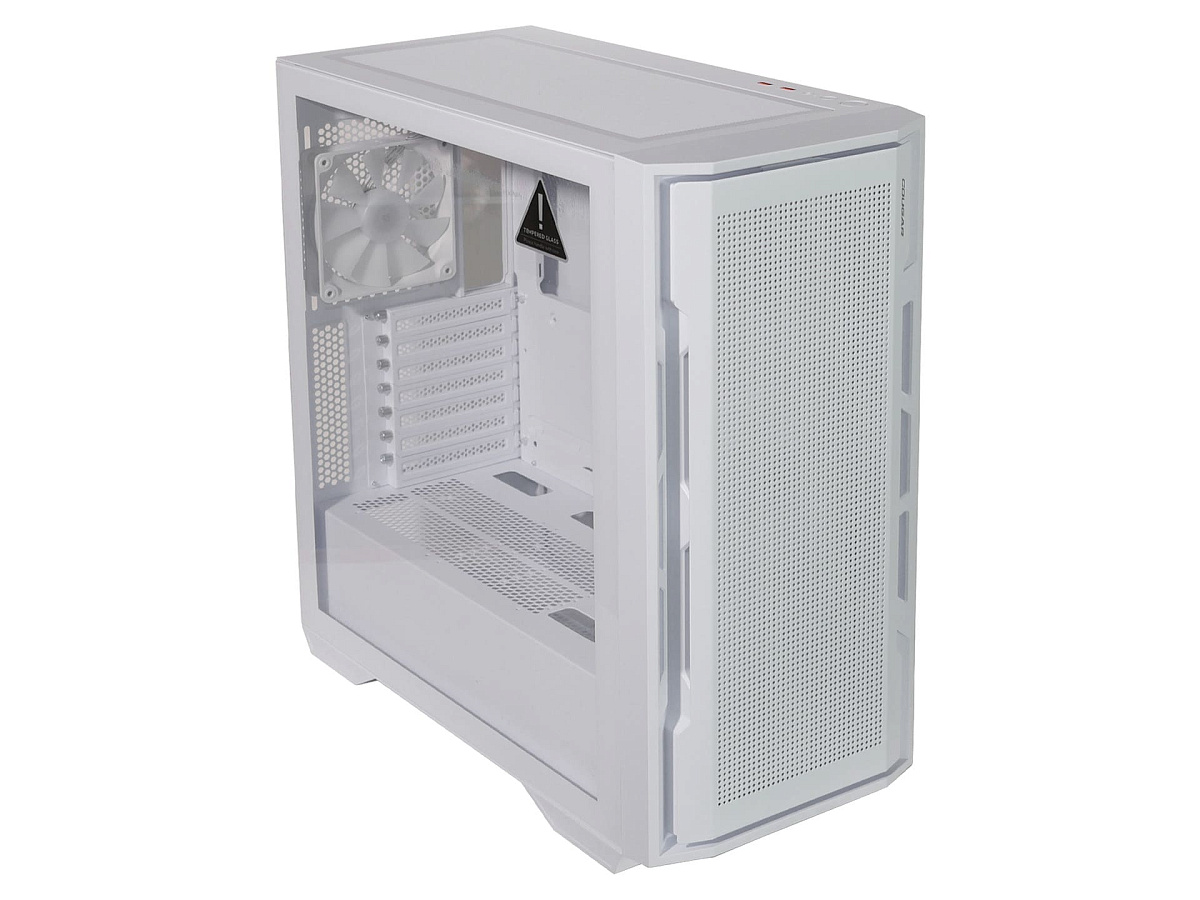

Внешний вид Uniface X выдержан в достаточно сдержанном для Cougar дизайне. По факту классическую форму параллелепипедного корпуса дополнили стилизованной передней панелью с узнаваемыми чертами, немного отдающими в сторону Conquer и Blazer, но в более "спокойном" оформлении и с перфорацией. Габариты корпуса умеренные для сегмента mid-tower: длина — 47,5 см, высота — 49,3 см, ширина — 23 см.

Каркас и некоторые боковые панели выполнены из стального сплава приличной толщиной 0,7мм — 1 мм, поэтому корпус ощущается достаточно крепким. Несъёмные детали каркаса преимущественно соединены клёпками чёрного цвета. Пластиковый каркас применён только в конструкции ножек, нижнего пылевого фильтра и контура передней панели.

Одна из боковых стенок сделана из закалённого прозрачного стекла толщиной 3 мм, противоположная — металлическая. Кромки металлических деталей и вырезов в них завальцованы или аккуратно обработаны, чтобы исключить возможность порезаться при сборке. Качество примененных материалов, окраска в белый цвет и подгонка деталей хорошие.

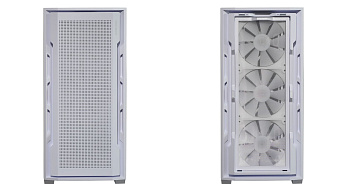

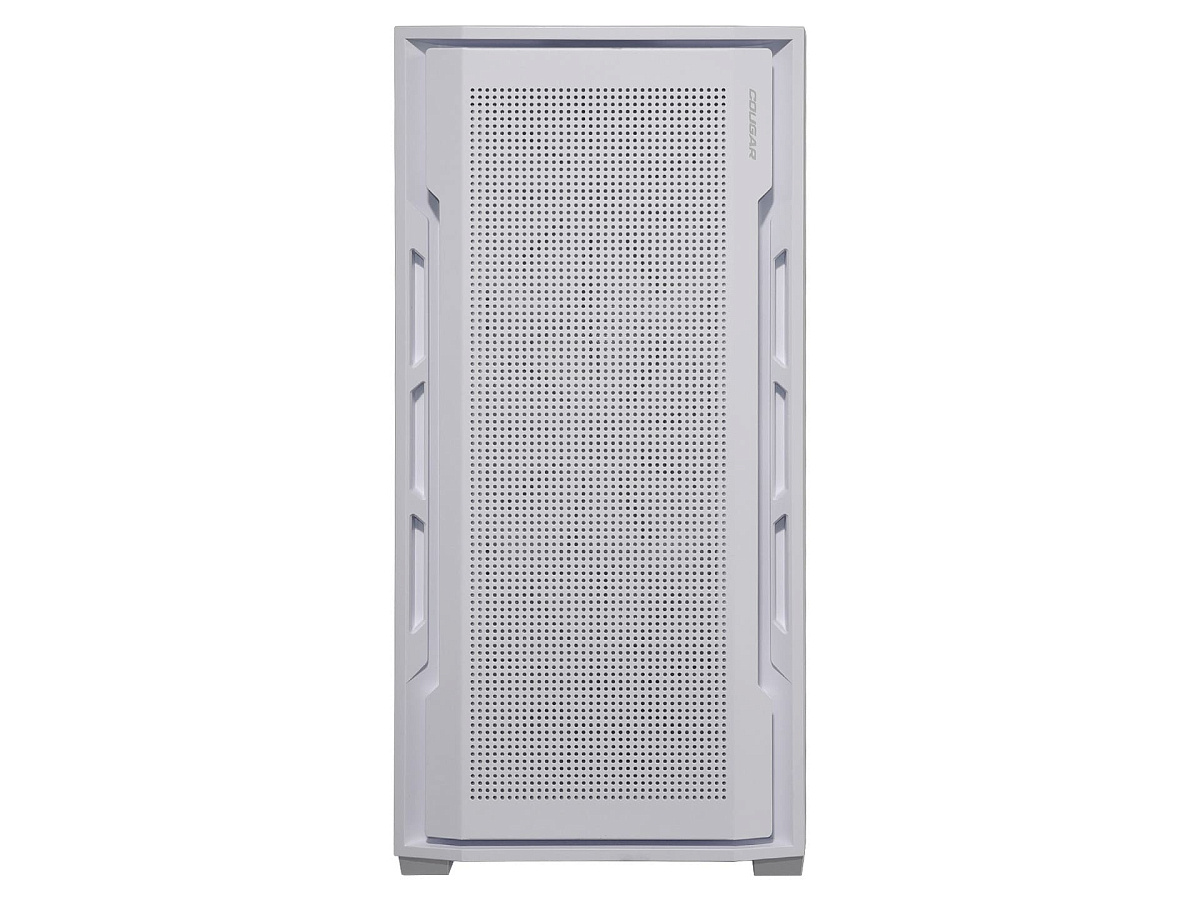

Фронтальная панель собрана из трёх элементов: пластикового каркаса, быстросъёмного пылевого фильтра и металлической декоративной mesh-панели перед ними. В совокупности всё смотрится аккуратно.

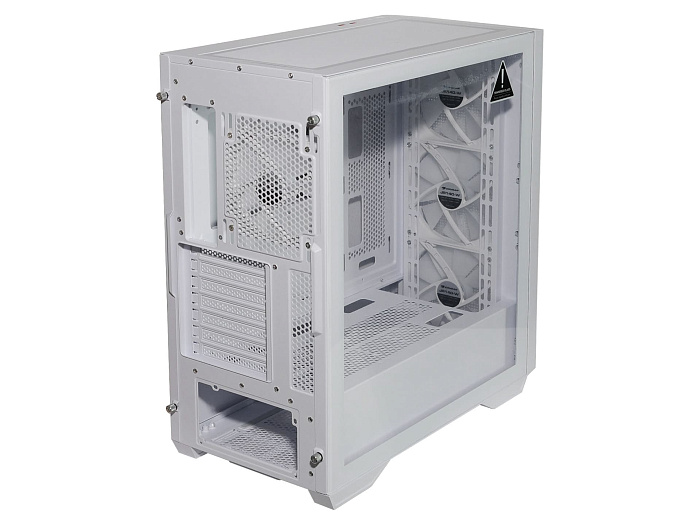

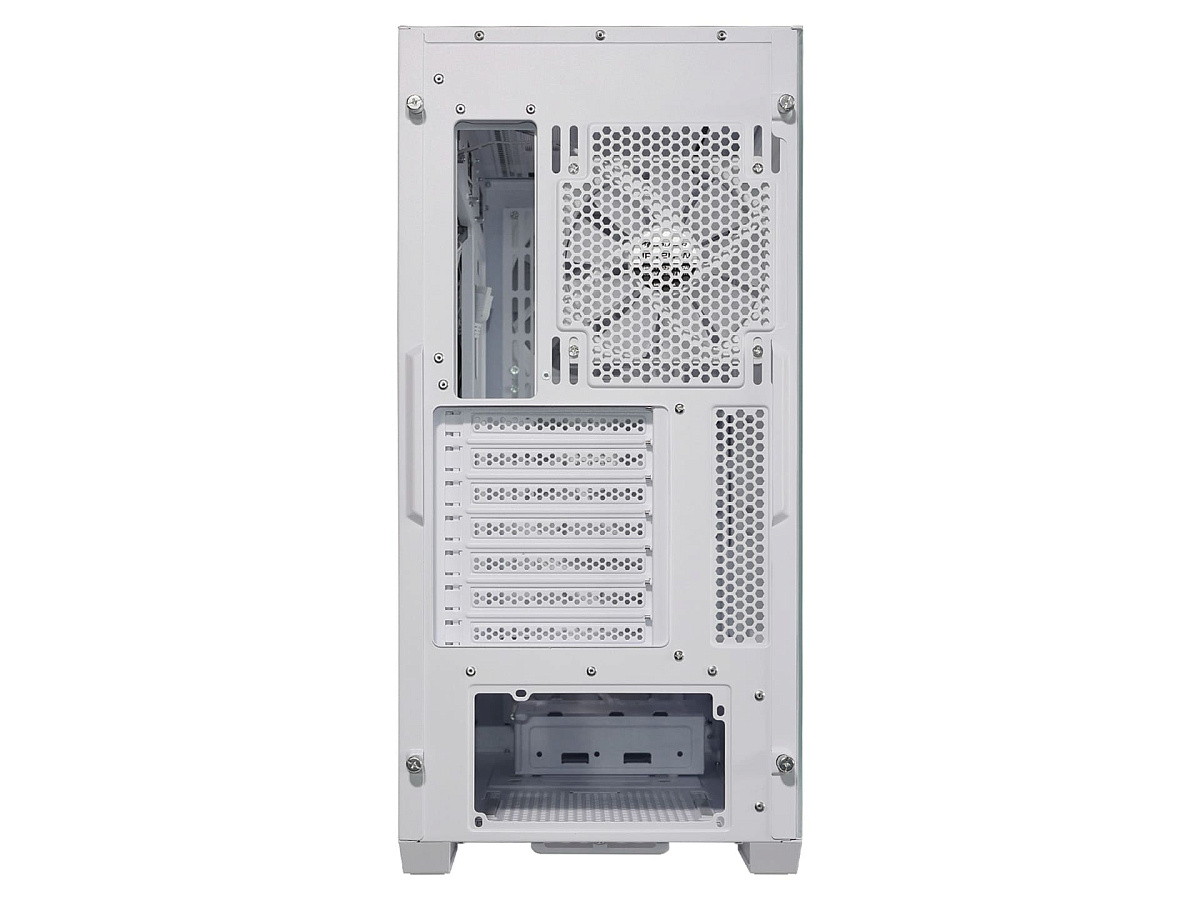

Корпус относится к моделям с нижним расположением блока питания и с тыльной стороны имеет привычную для таких случаев современную компоновку с местом под один вентилятор размером 120 мм (предустановлен) или 140 мм, и семью стандартными слотами расширения.

Верхняя часть корпуса большей частью отдана под перфорированное место для возможного закрепления дополнительных корпусных вентиляторов или радиатора системы жидкостного охлаждения.

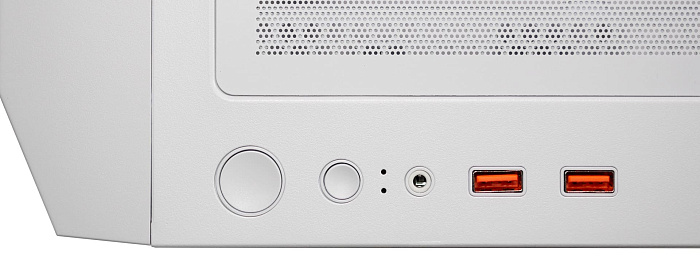

Также сверху выведен "фронтальный" блок стандартных кнопок и портов:

Новомодному USB-C места в Cougar Uniface X RGB не нашлось.

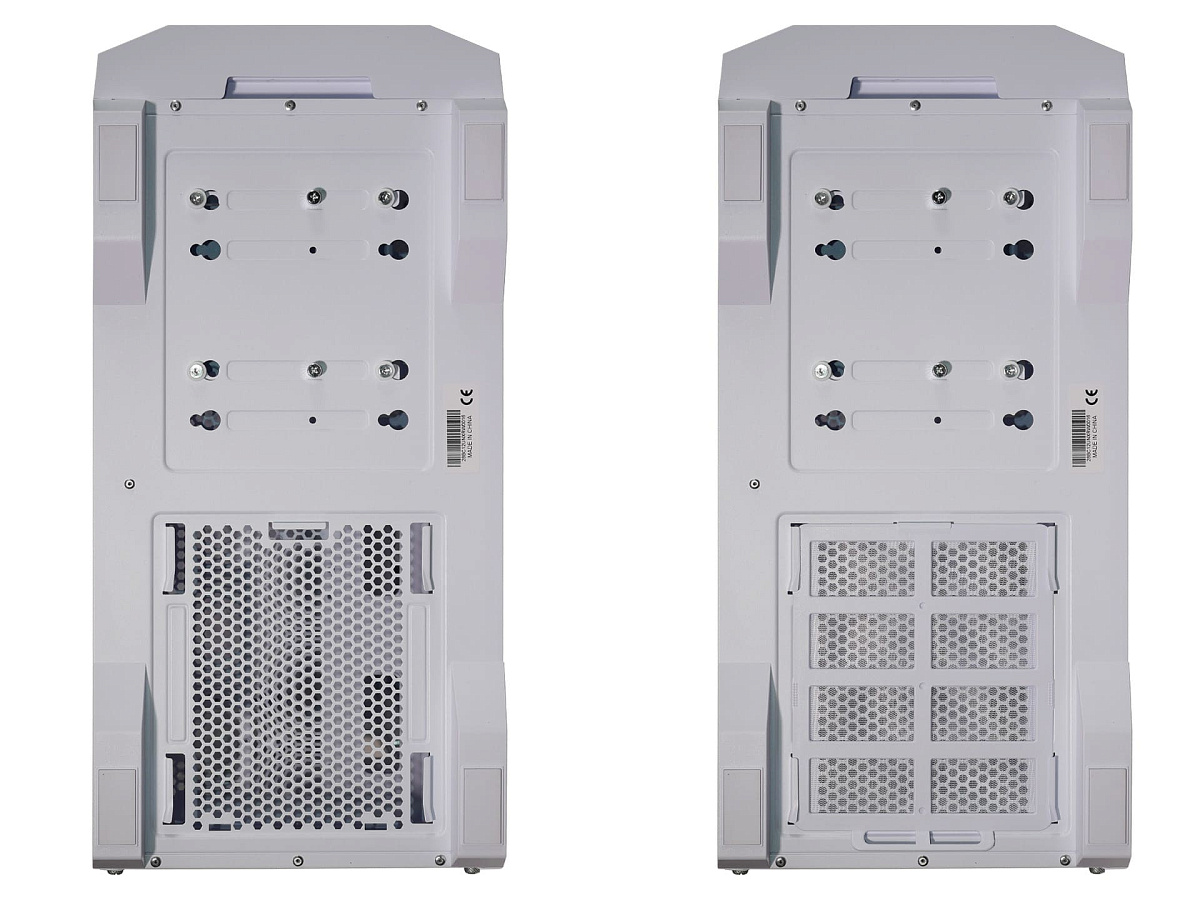

На дне корпуса, кроме четырёх ножек, в глаза бросается область притока воздуха к блоку питания, закрытая съёмным каркасным пылевым фильтром (снимается сдвигом назад), а также точки винтовой фиксации внутренней съёмной дисковой корзины.

Ножки корпуса пластиковые, с мягкой белой резиновой прокладкой для снижения склонности к сдвигу на глянцевых поверхностях и вероятности их поцарапать. Их высота — 22 мм, чего достаточно для нормально притока воздуха к блоку питания снизу.

Интерьер

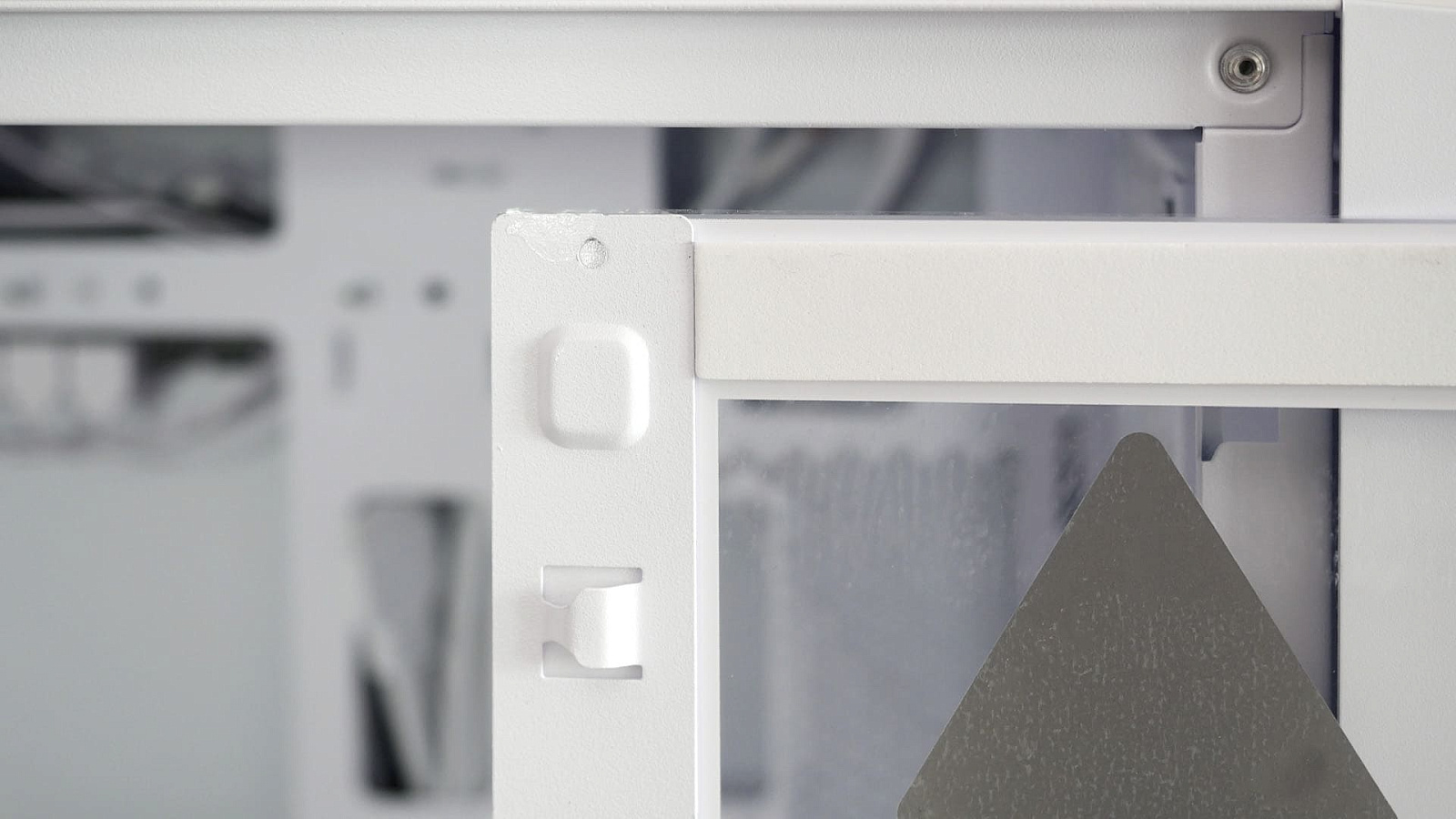

Крупные боковые панели на посадочных местах удерживаются скобами и специальными пазами. Снимаются часто применяемым способом: сдвигом назад и вбок после откручивания удерживающих их сзади винтов с накатанной головкой. На стеклянной панели с внутренней стороны приклеены металлические направляющие и мягкие подкладки, которые снаружи не видны благодаря широкому белому канту по периметру.

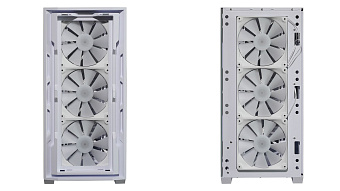

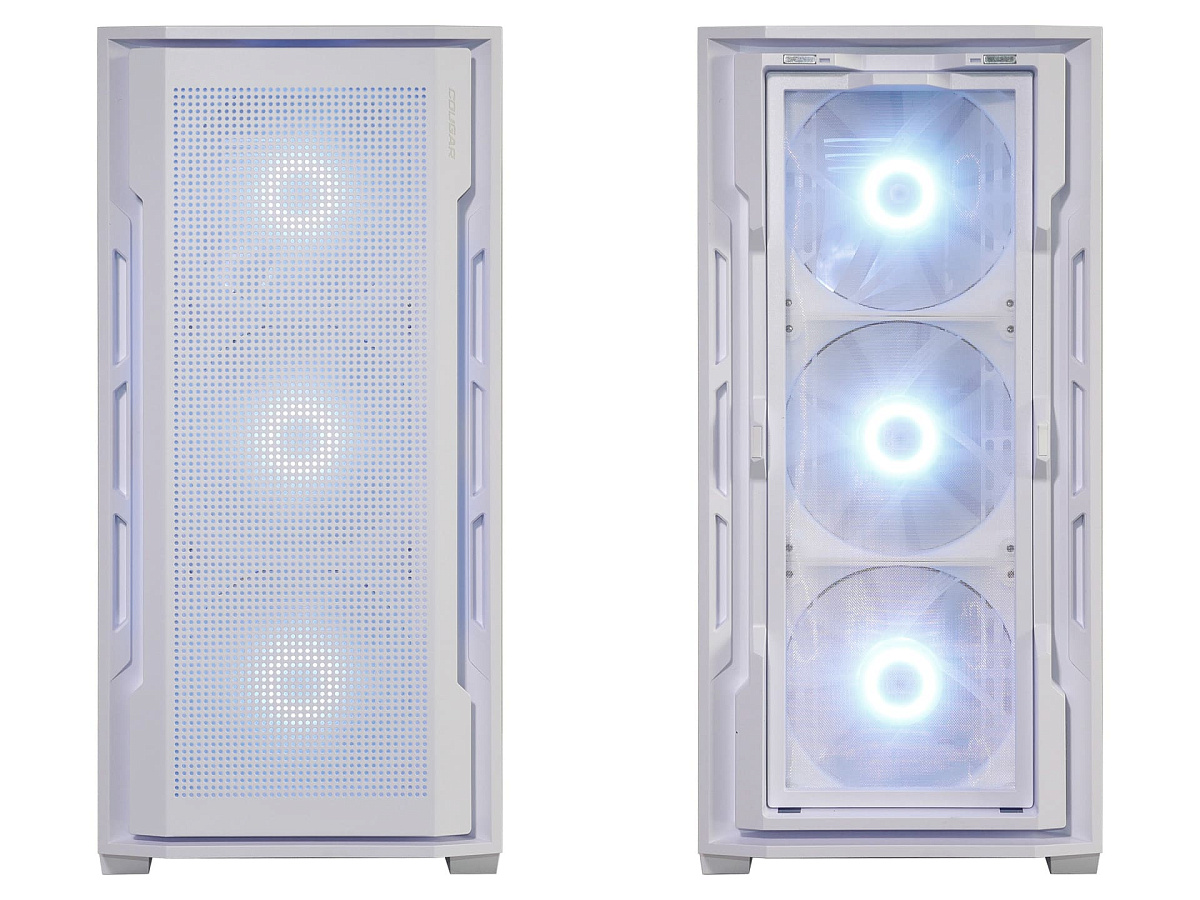

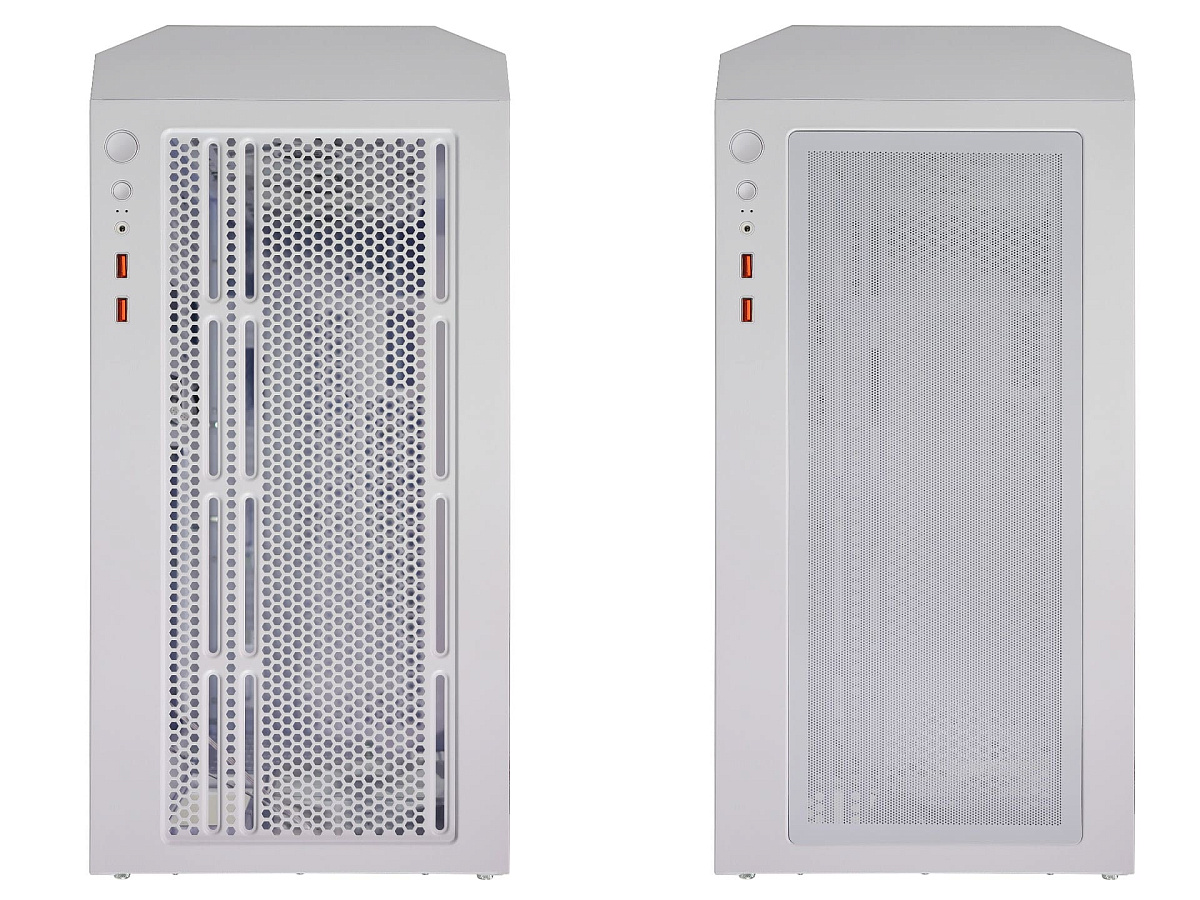

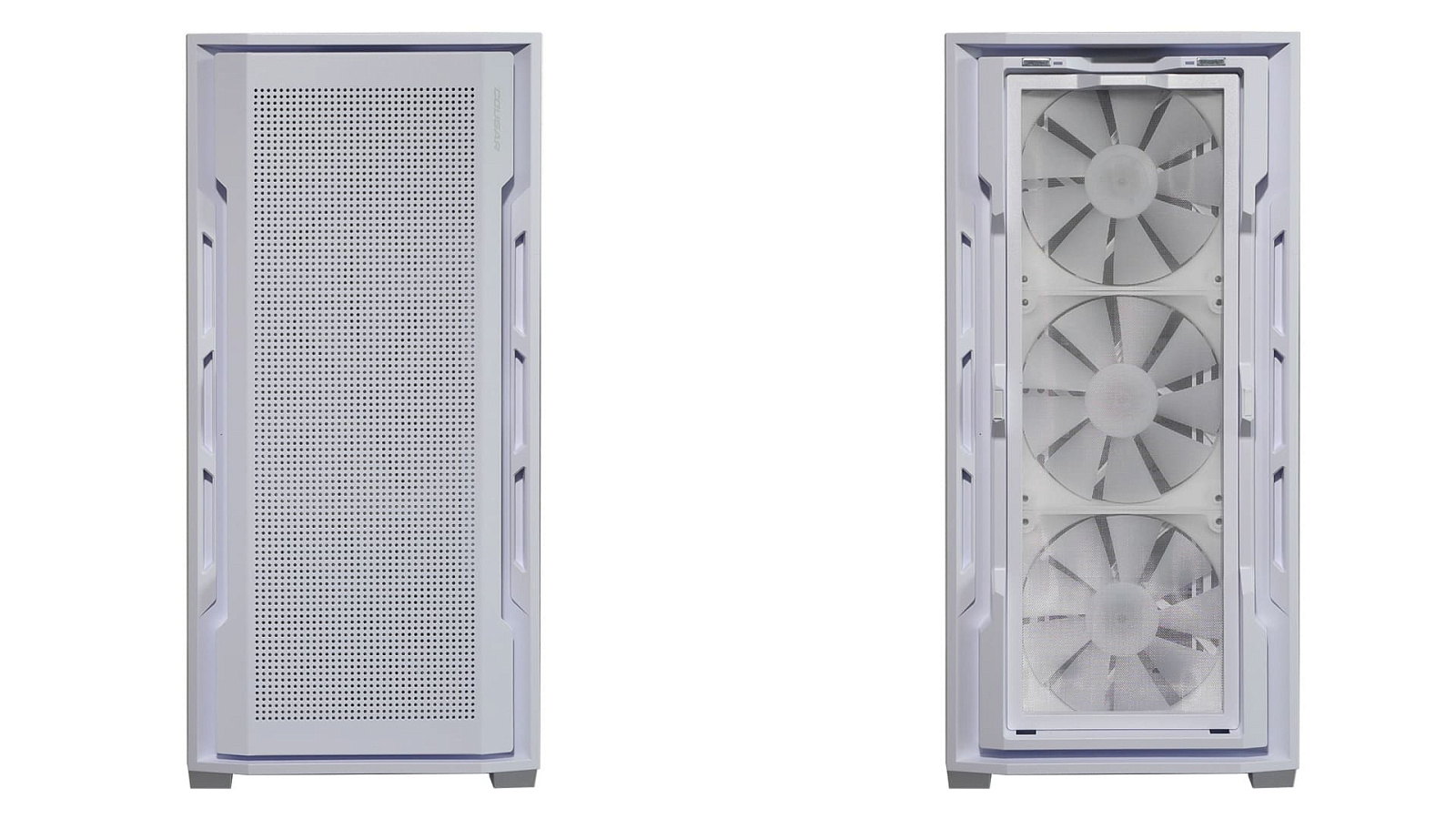

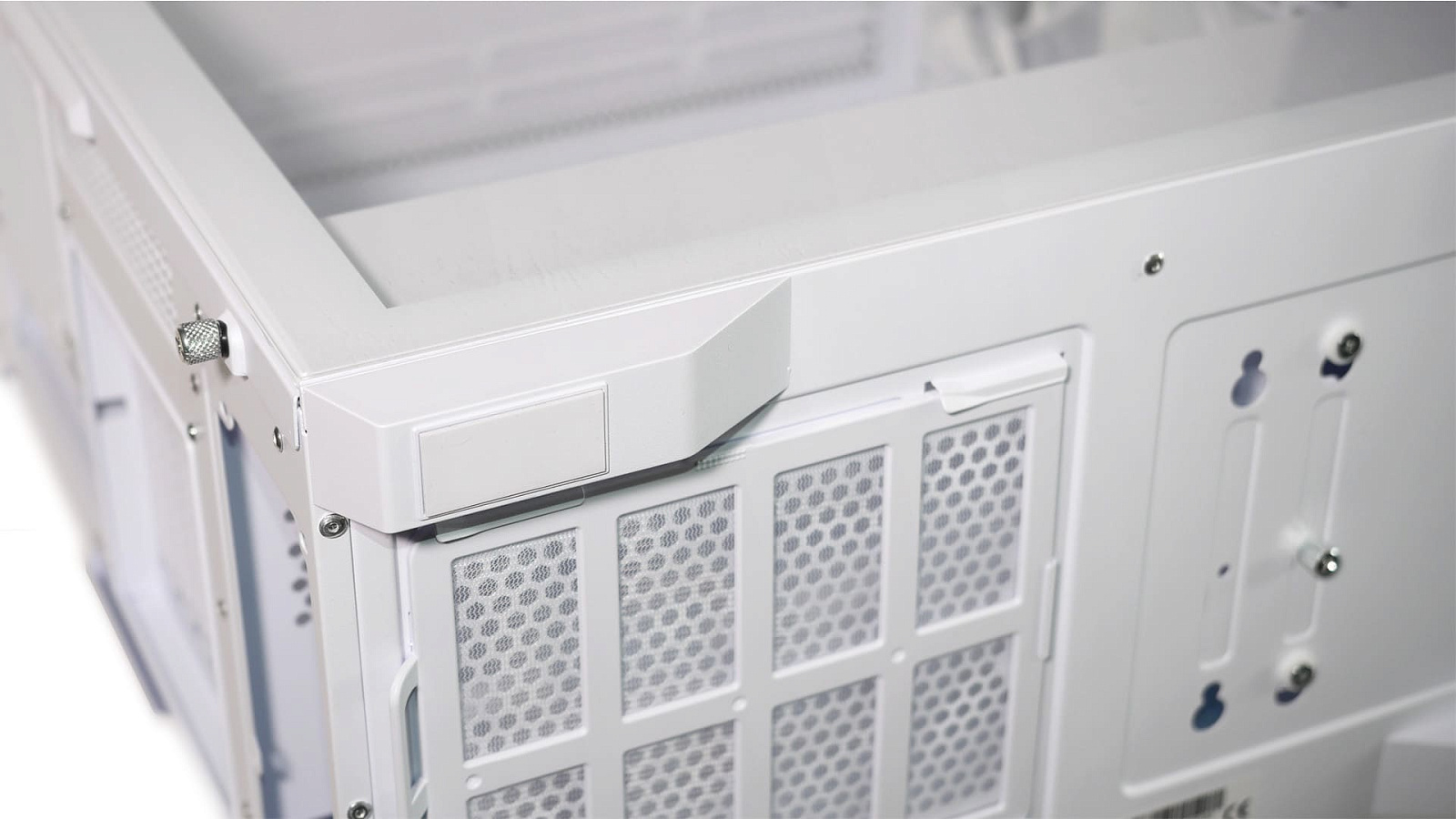

Фигурная металлическая mesh-панель спереди удерживается магнитами в верхней части и зажимами в нижней. Она легко снимается, если сверху отклонить её вперед на 20-30° и затем поднять вверх. За ней установлен пылевой каркасный фильтр, удерживаемый аналогичным принципом. Оставшуюся пластиковую раму можно при желании также снять, сдернув вперед. Она удерживается пластиковыми защёлками по периметру.

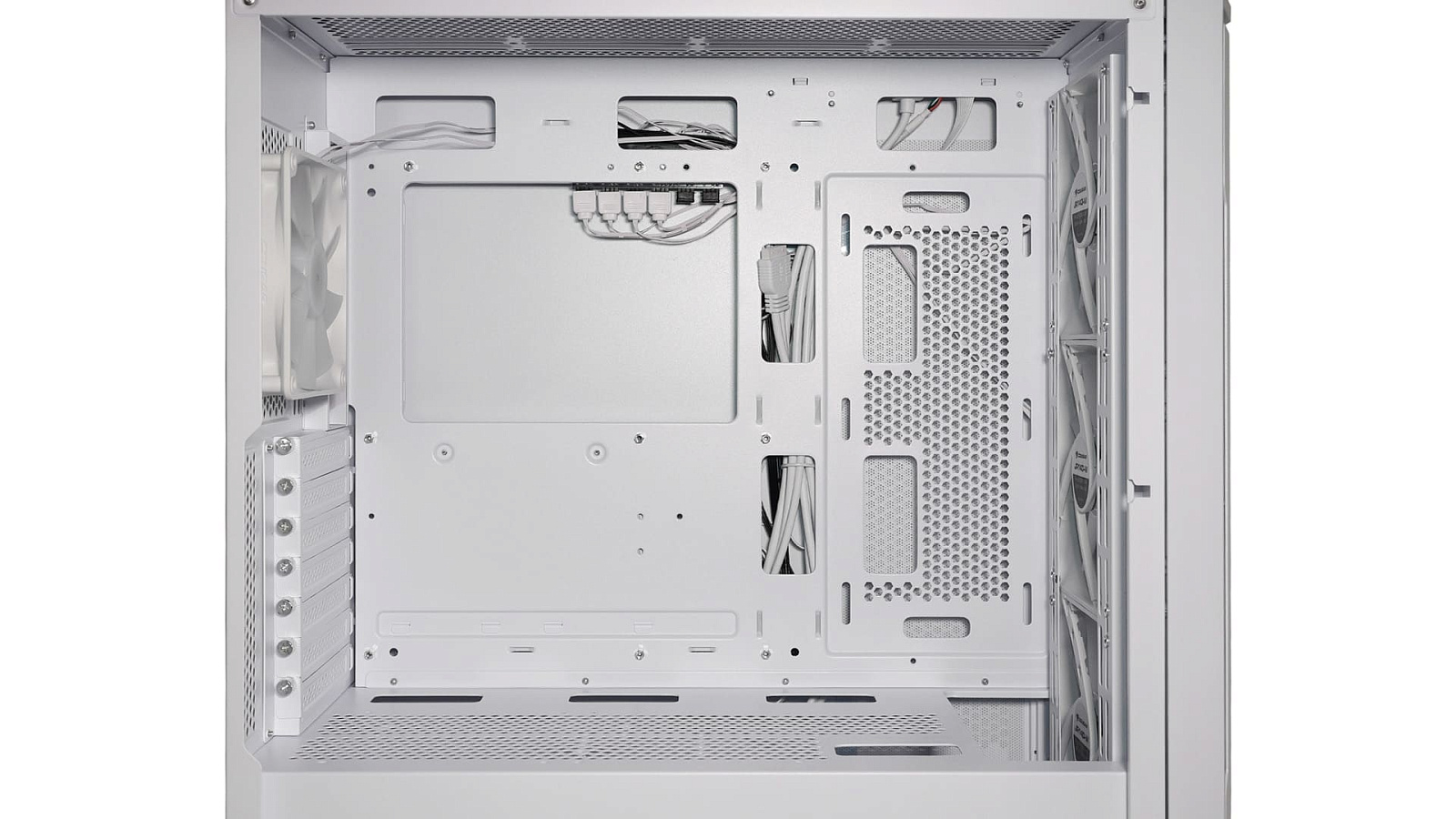

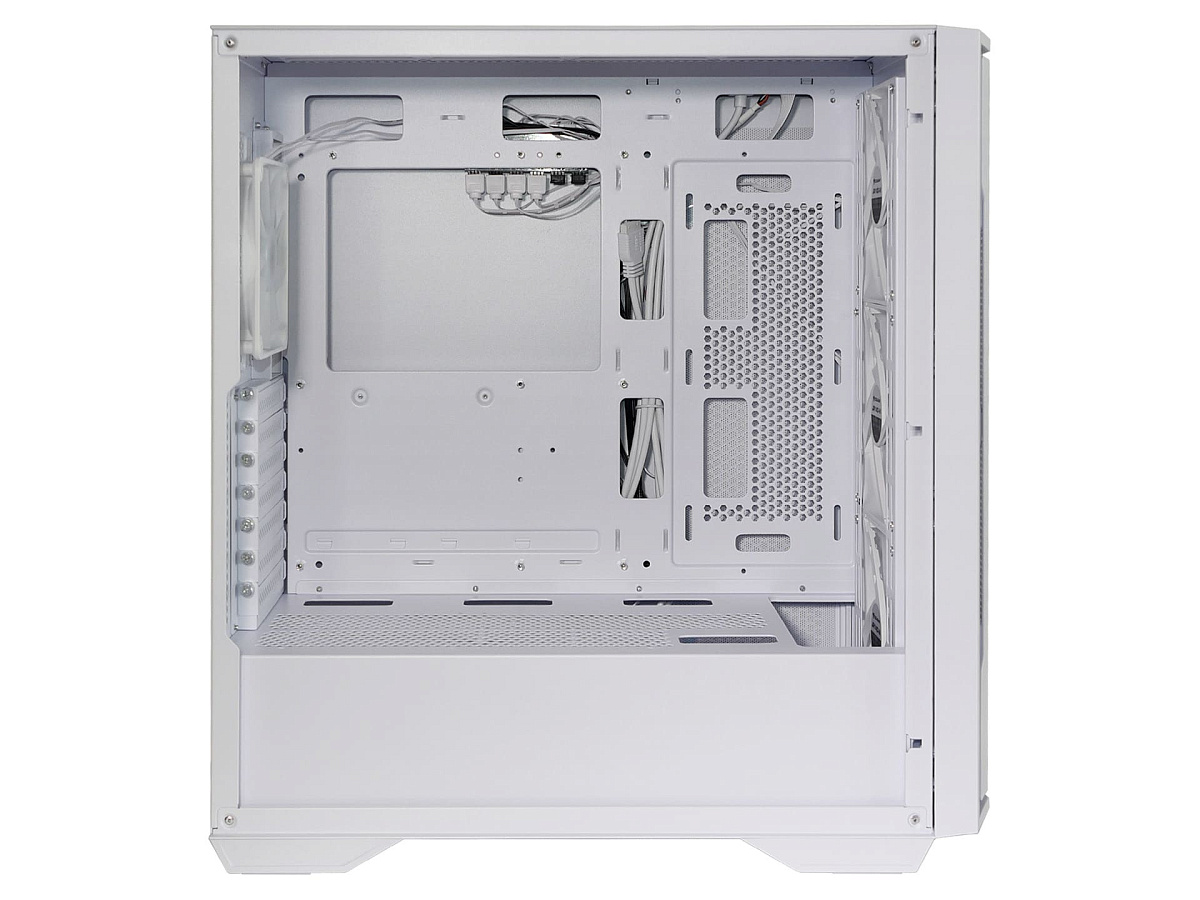

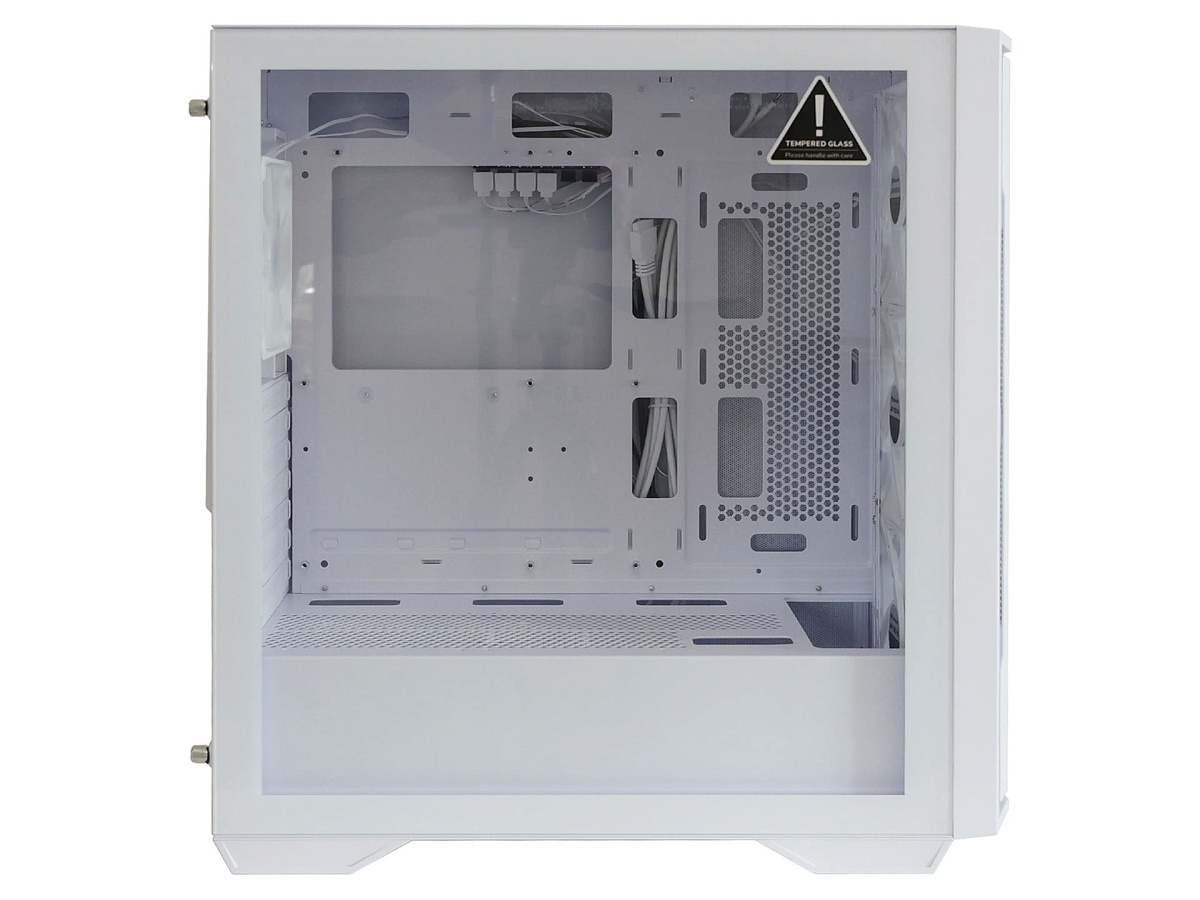

Внутреннее пространство корпуса имеет классическую для современных корпусов организацию с отсутствием выступающих элементов, мешающих воздушным потокам и отделением нижней части перегородкой. Таким образом отсекаются потоки горячего воздуха систем охлаждения основных комплектующих от накопителей информации и блока питания.

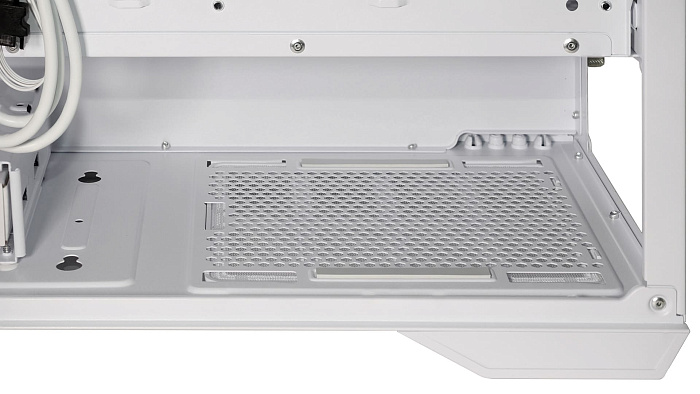

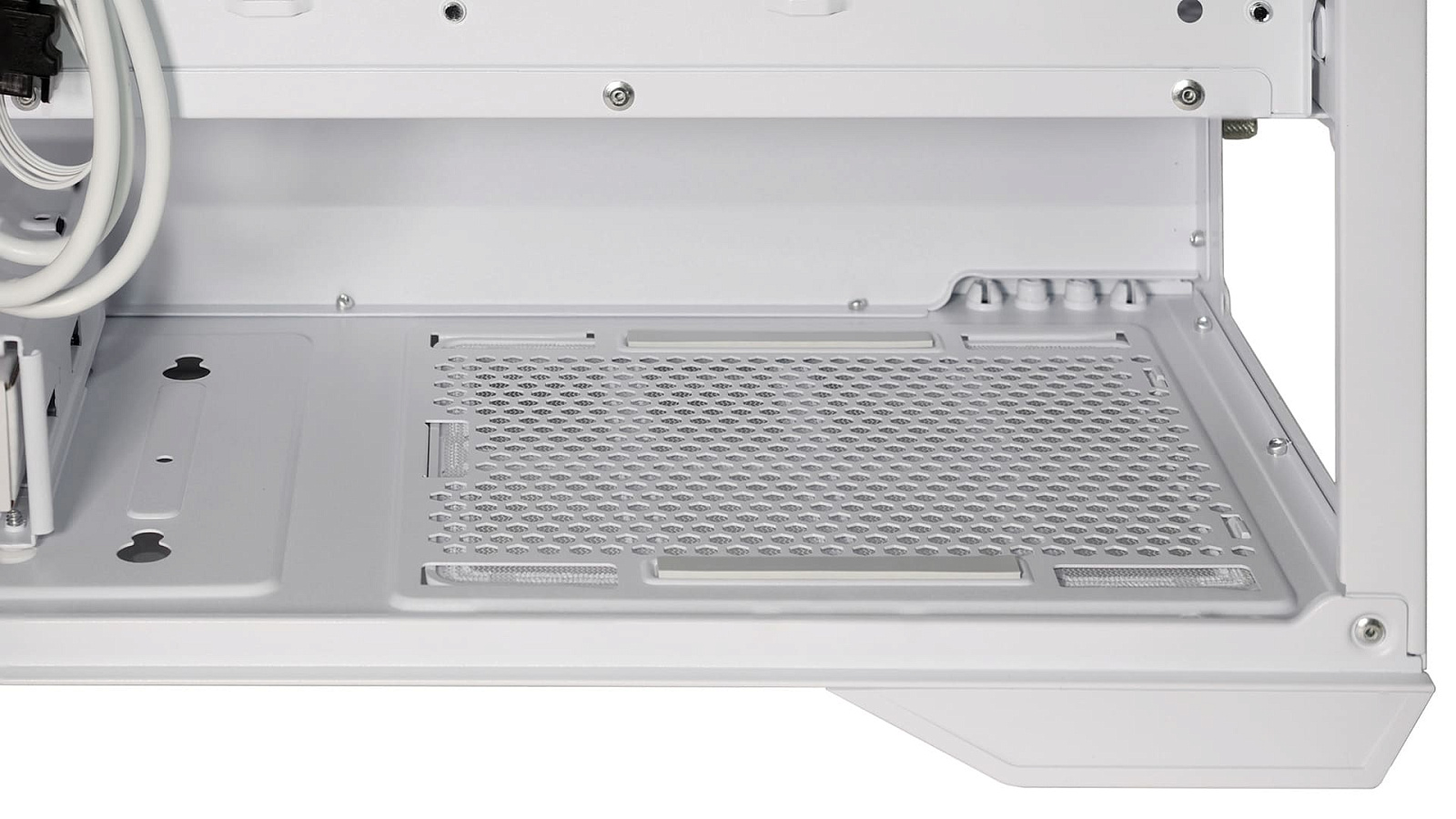

Отсек для блока питания расположен в задней нижней части корпуса. Для виброразвязки на дне предусмотрены мягкие подкладки. Расстояние от задней стенки до дисковой корзины в стандартной позиции — 270 мм.

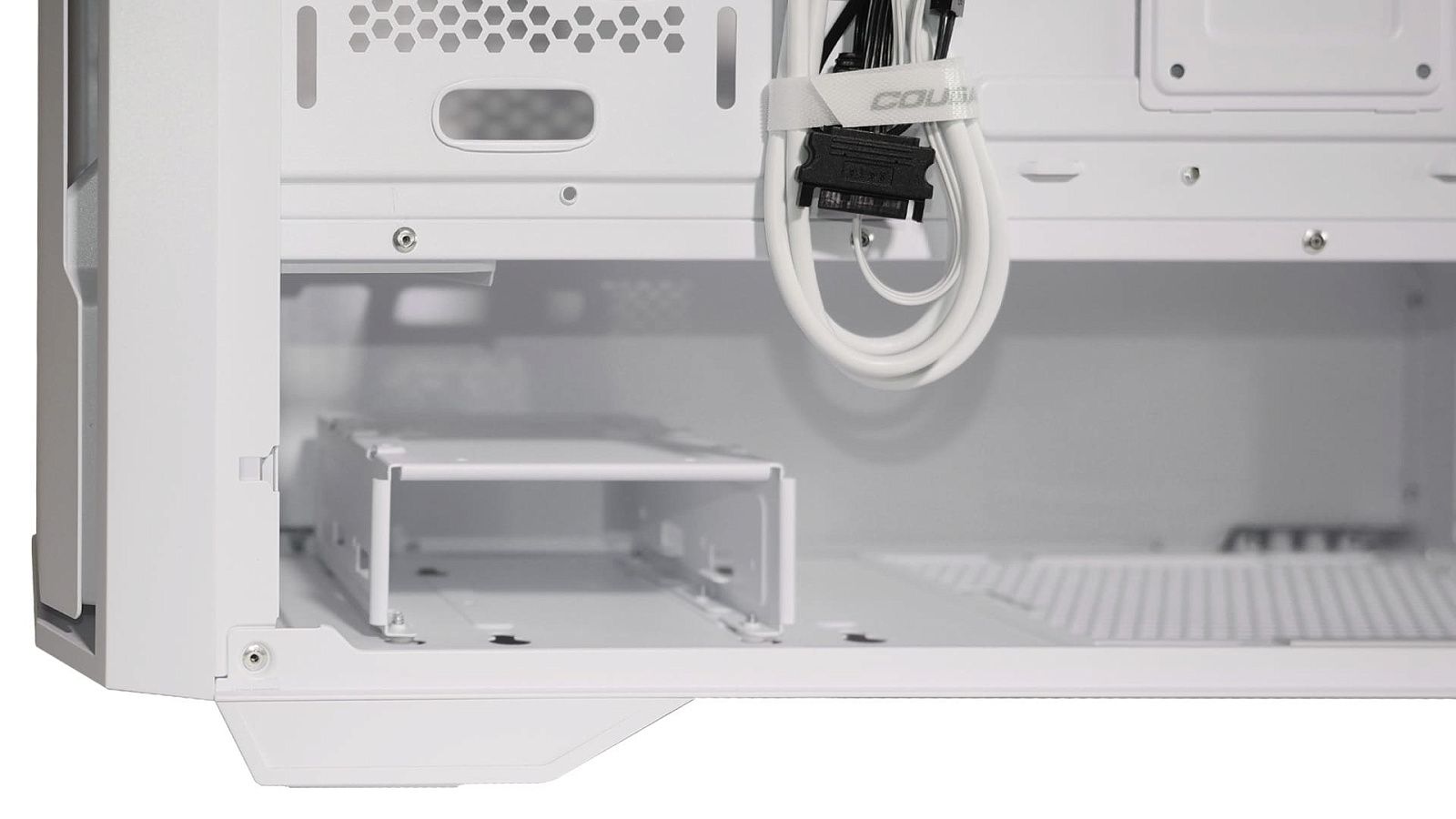

В корзине для жёстких дисков можно установить два диска: один внутри и один сверху на ней, если у диска на дне предусмотрены крепежные отверстия. Корзина съёмная и может быть установлена в двух позициях: ближе к передней панели или чуть правее. Крепежные винты расположены на дне корпуса.

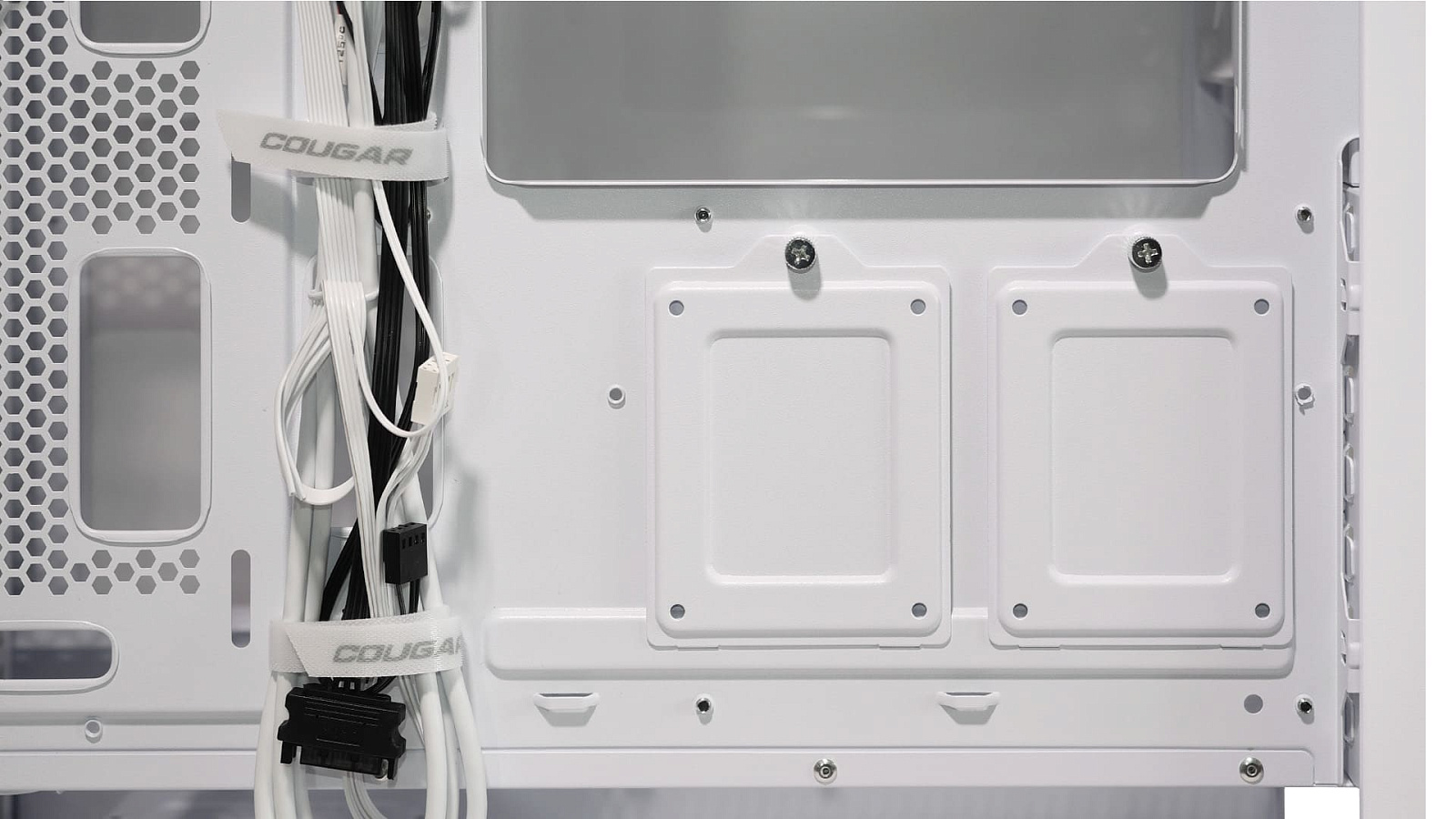

Для накопителей формата 2,5'' применены две съёмные пластины за поддоном материнской платы, крепление SSD или HDD "ноутбучного" типа осуществляется винтовым способом.

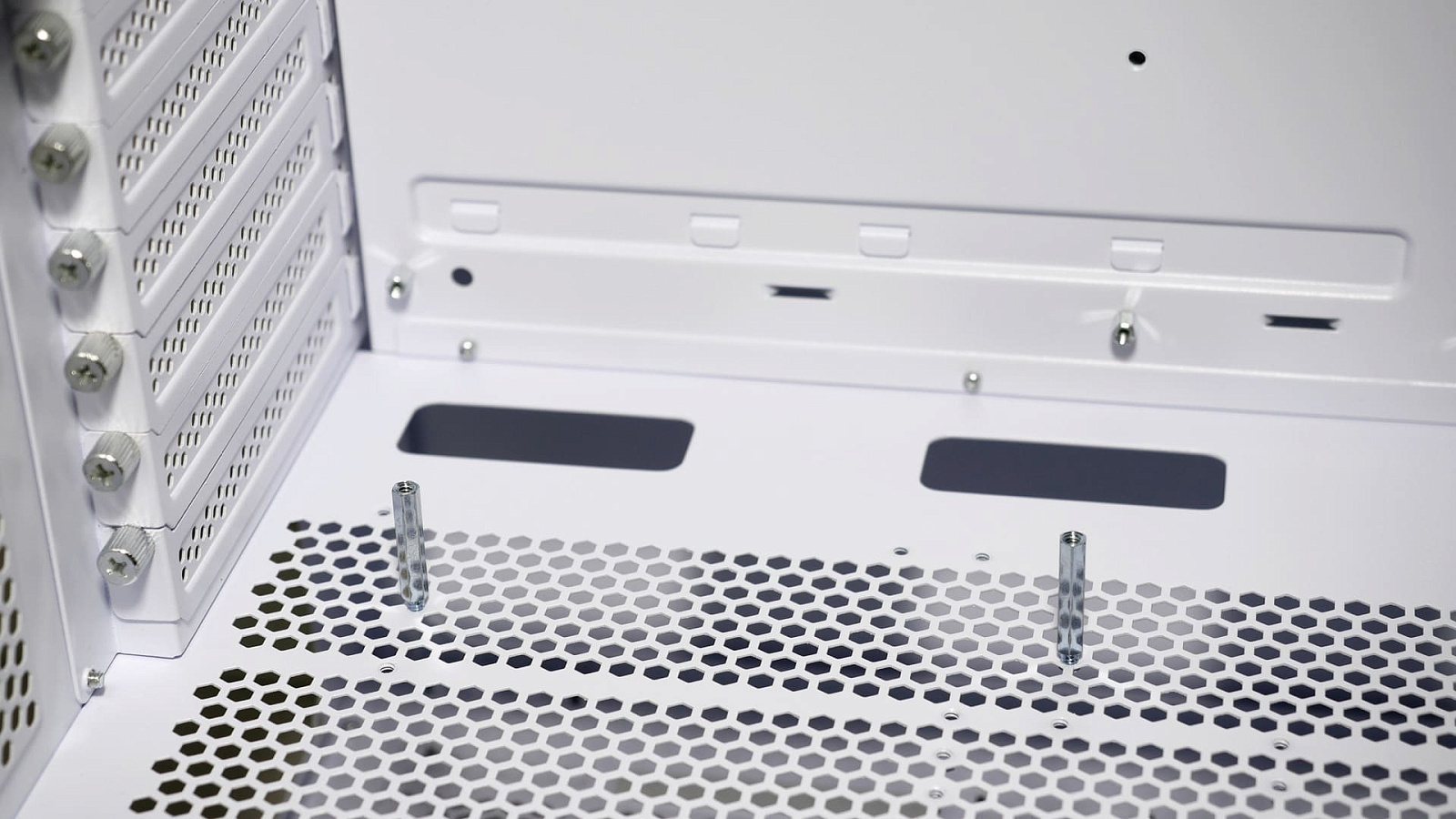

В основной отсек можно установить материнскую плату типовых модификаций ATX-формата: Mini-ITX, microATX, ATX и даже увеличенные E-ATX и CEB. Винтовые стойки "из коробки" предустановлены под платы формата "полноразмерный ATX". Для остальных потребуется самостоятельно перекрутить их в подготовленные производителем позиции. Для этого в комплекте есть необходимая шестигранная головка со шлицем под отвёртку.

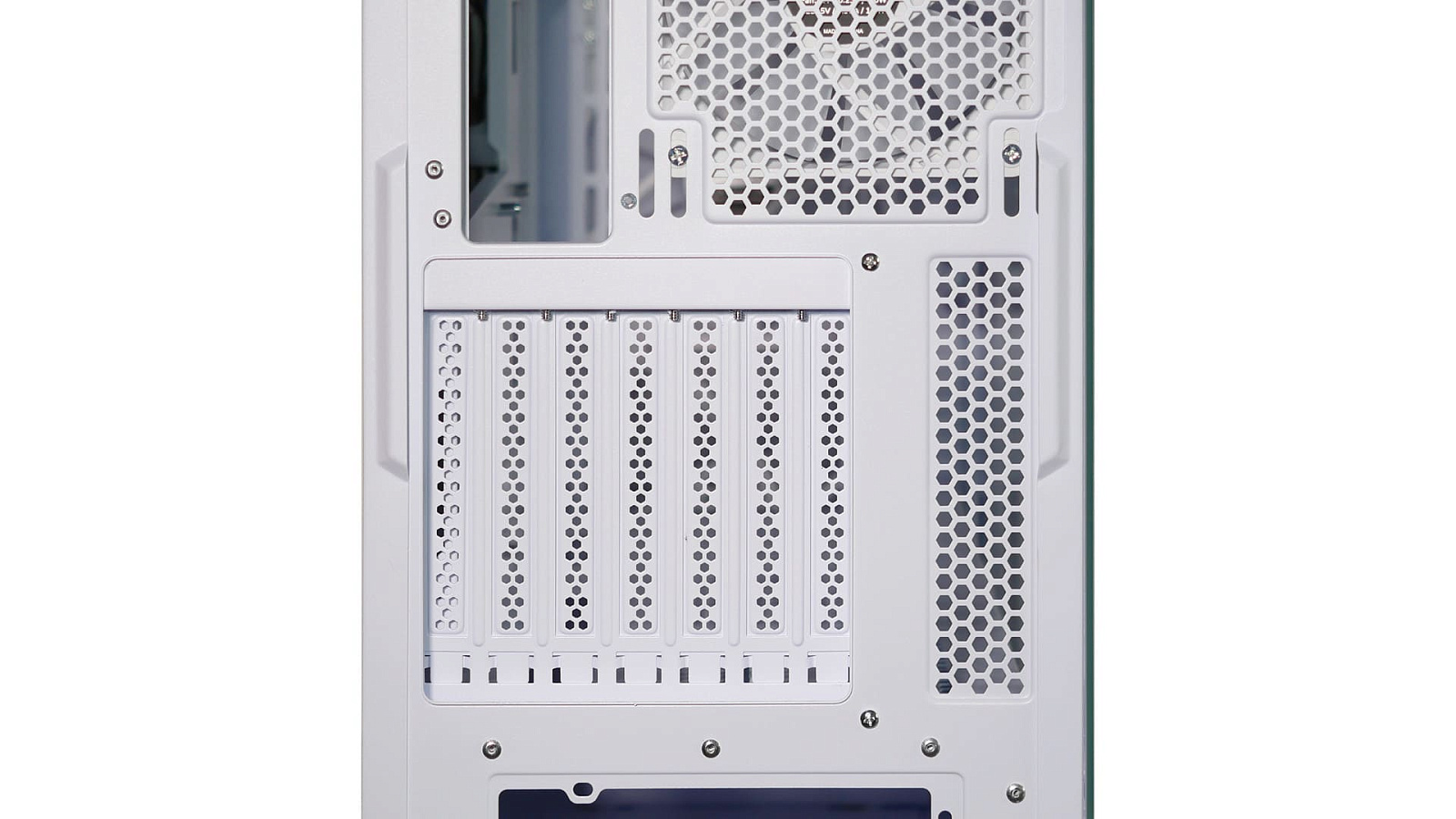

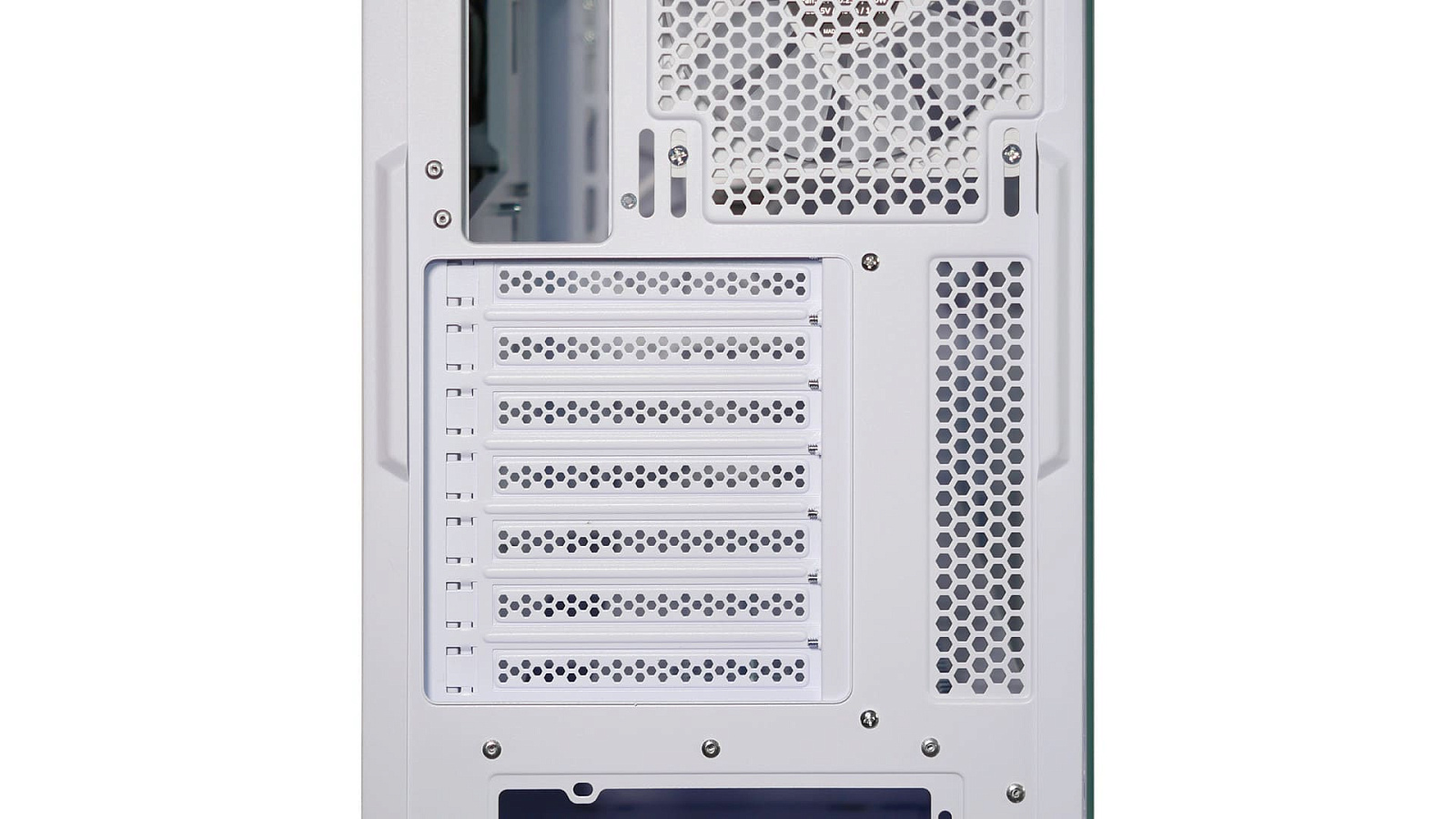

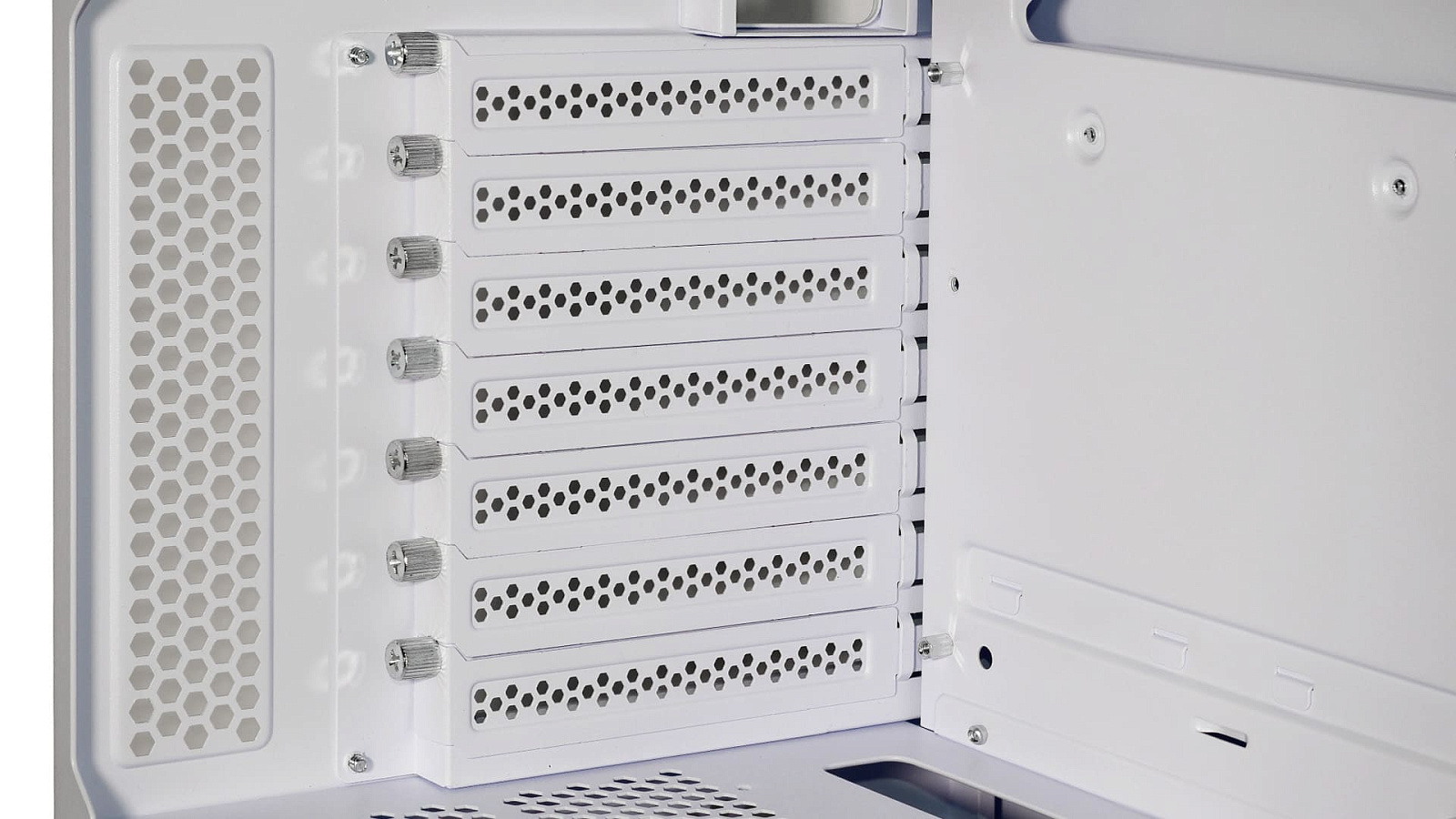

В корпусе сделано семь стандартных слотов расширения, закрытых перфорированными металлическими многоразовыми заглушками с винтовым креплением.

Отличительной особенностью корпуса Cougar Uniface X является возможность развернуть блок с заглушками слотов расширения на 90°, чтобы установить видеокарту или другую плату расширения вертикально.

Естественно, что при повороте потребуется применить отдельно приобретаемый PCIe-удлинитель. Поддерживаются модели с горизонтальной фиксацией платы с разъёмом PCIe x16. Для них прикручиваются специальные удлинённые шестигранные стойки в верхнюю часть нижней перегородки.

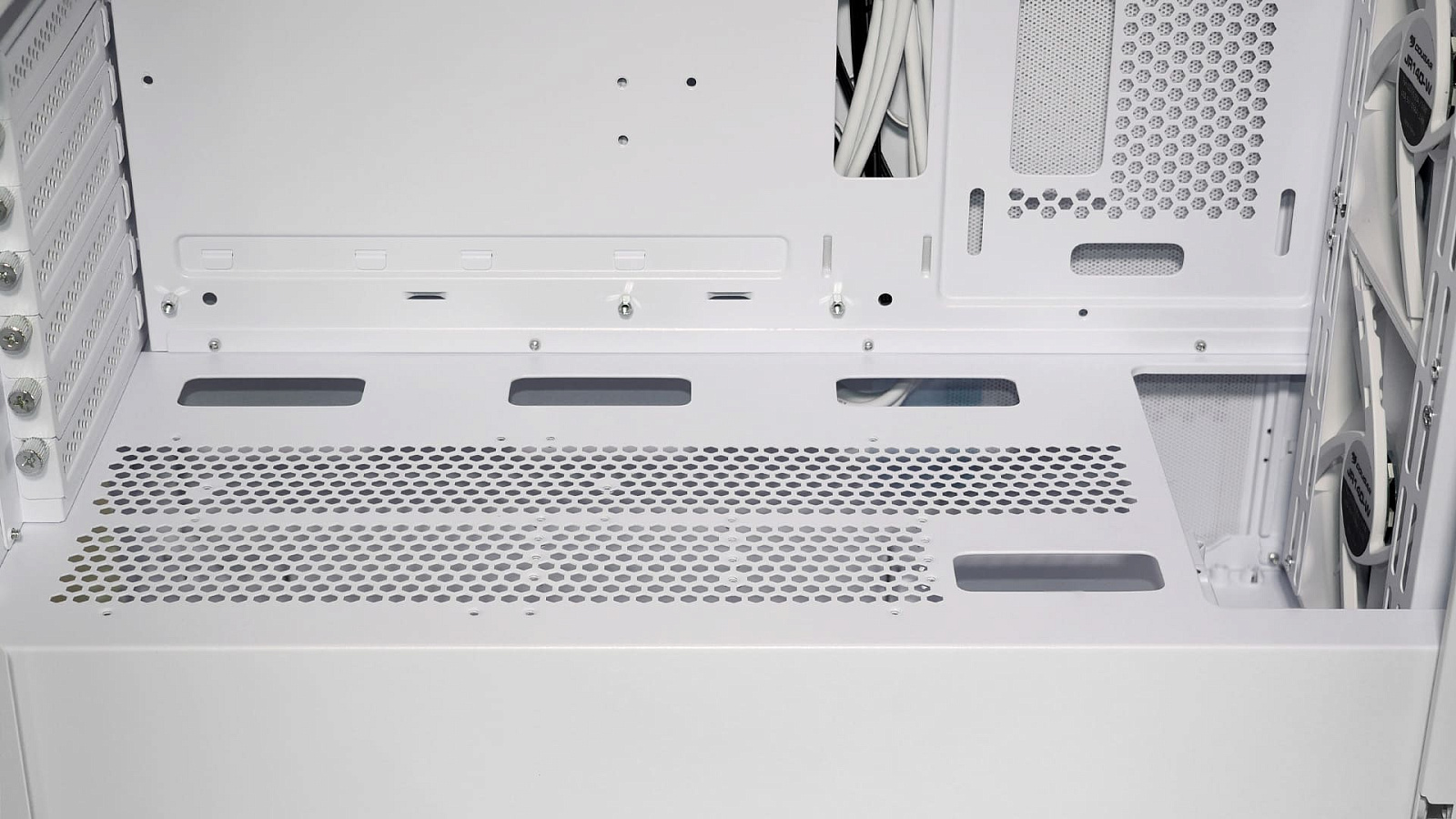

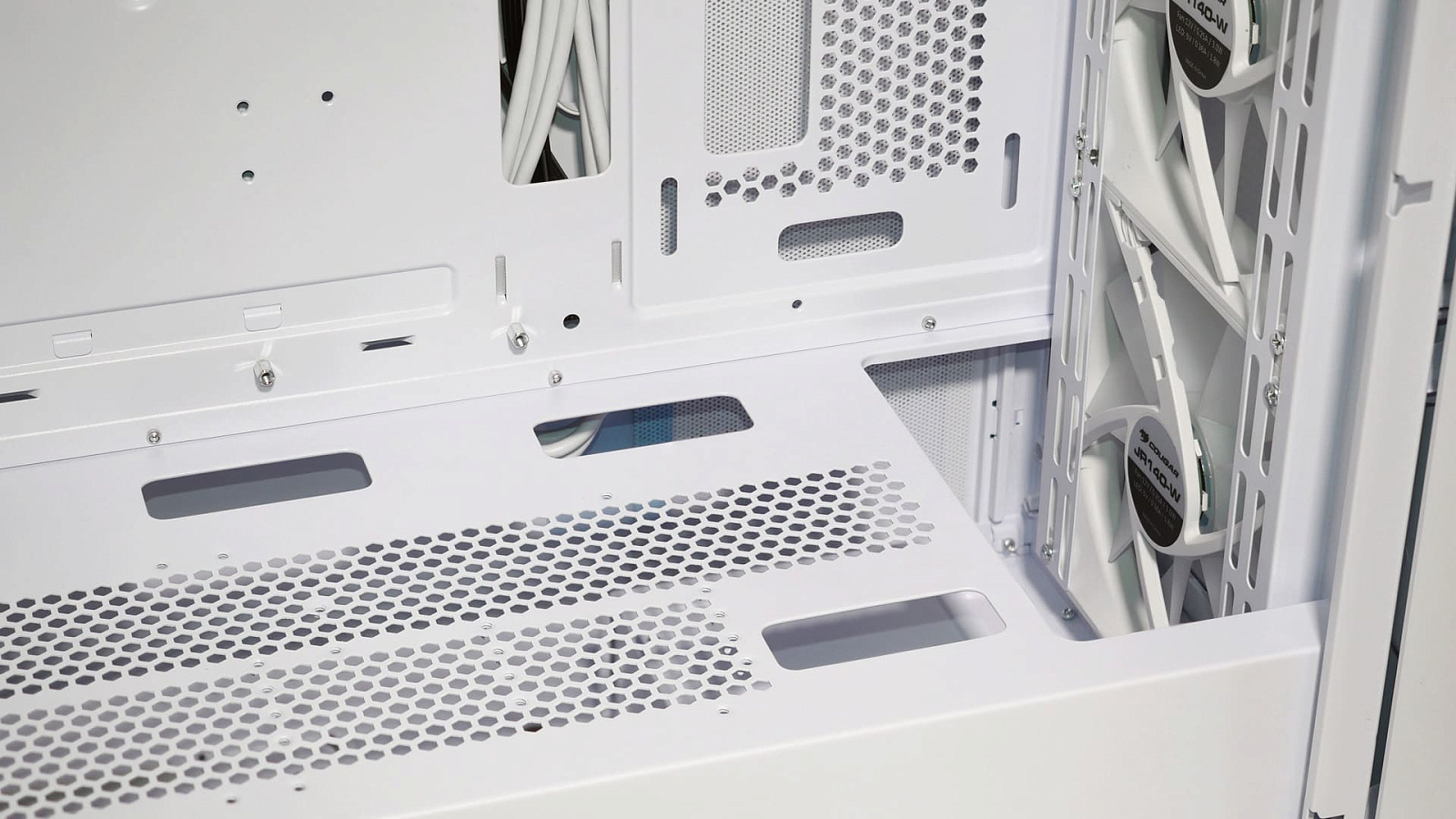

На самой перегородке сделаны крупные области с перфорацией и окошками для подведения кабелей, поэтому можно заявлять о совместимости с блоками питания с пассивной (безвентиляторной) схемой охлаждения за счёт естественной конвекции. Также производитель предусмотрел продолговатое окошко ближе к передней части корпуса и стеклу для кабелей питания PCIe видеокарт большой длины.

Ближе к фронтальной части также предусмотрен вырез 75 x 157 мм для вертикальной установки 360 мм или 420 мм радиатора системы жидкостного охлаждения с вентиляторами.

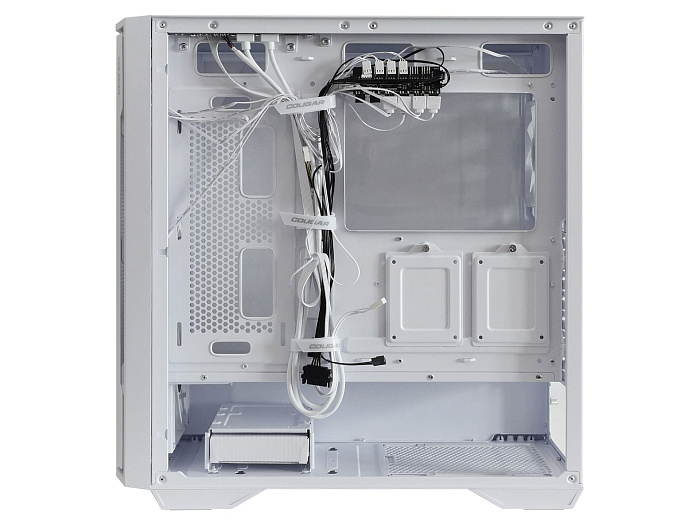

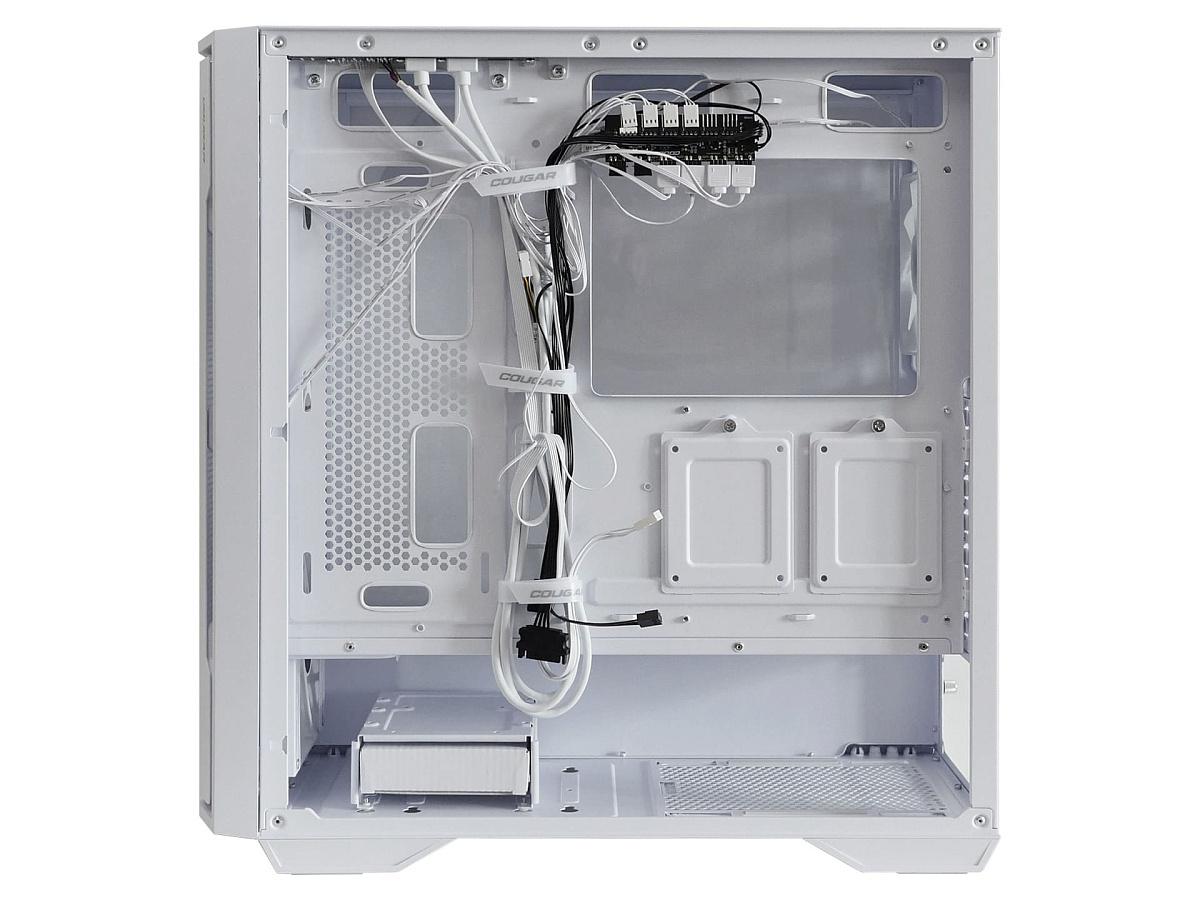

Ширина корпуса относительно небольшая, однако места для укладки кабелей за поддоном материнской платы в целом достаточно — глубина до 22 мм. Для подведения кабелей дополнительного питания процессора к материнской плате предусмотрено крупное окошко в верхнем правом углу. Окно обслуживания бэкплейта сделано большим (193 x 140 мм), чтобы обеспечить нормальный доступ к обратной стороне сокета для всех поддерживаемых форматов материнских плат.

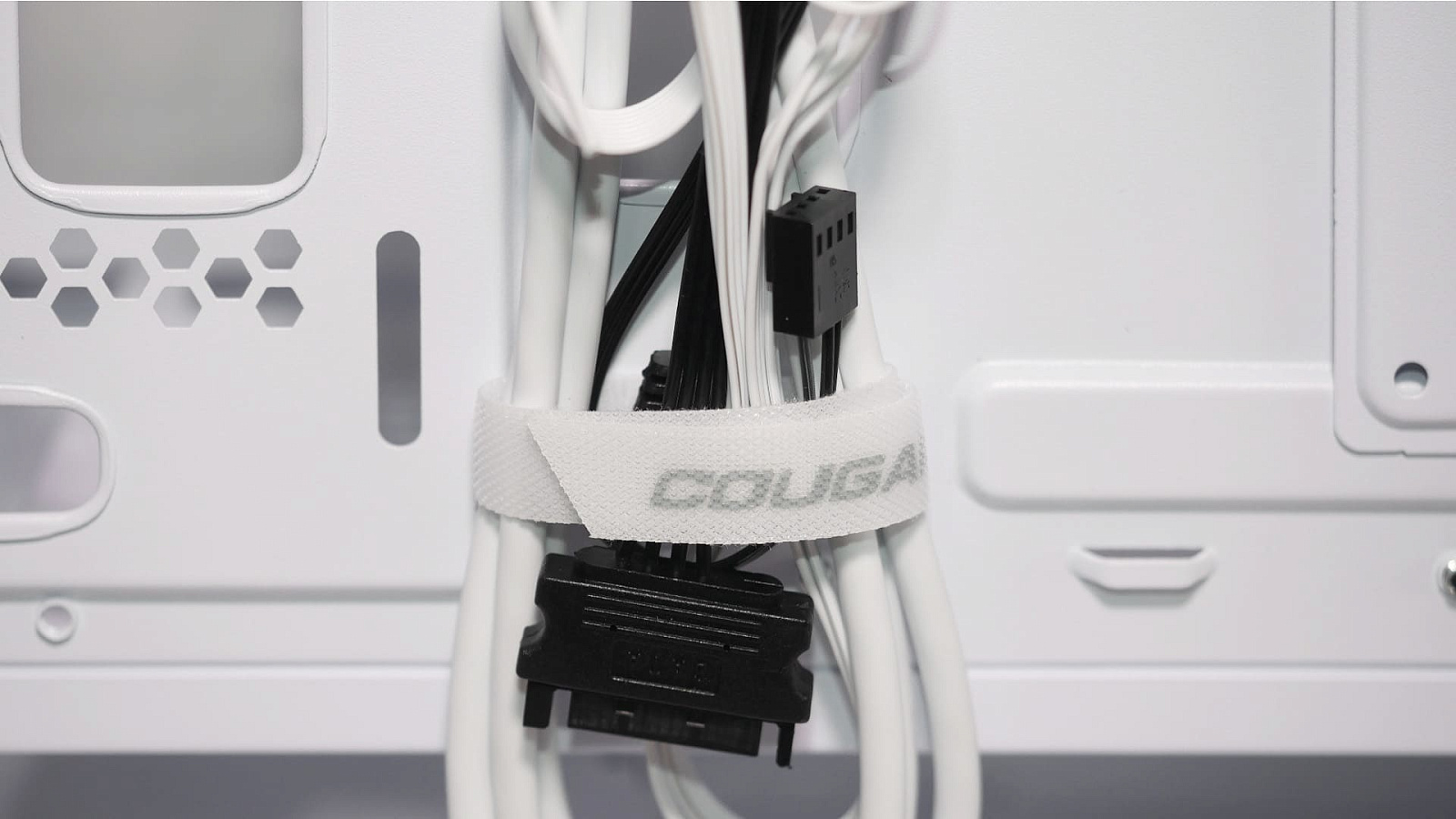

Для удобства вдоль вертикальной ниши основного пучка проводов установлены многоразовые брендированные застёжки.

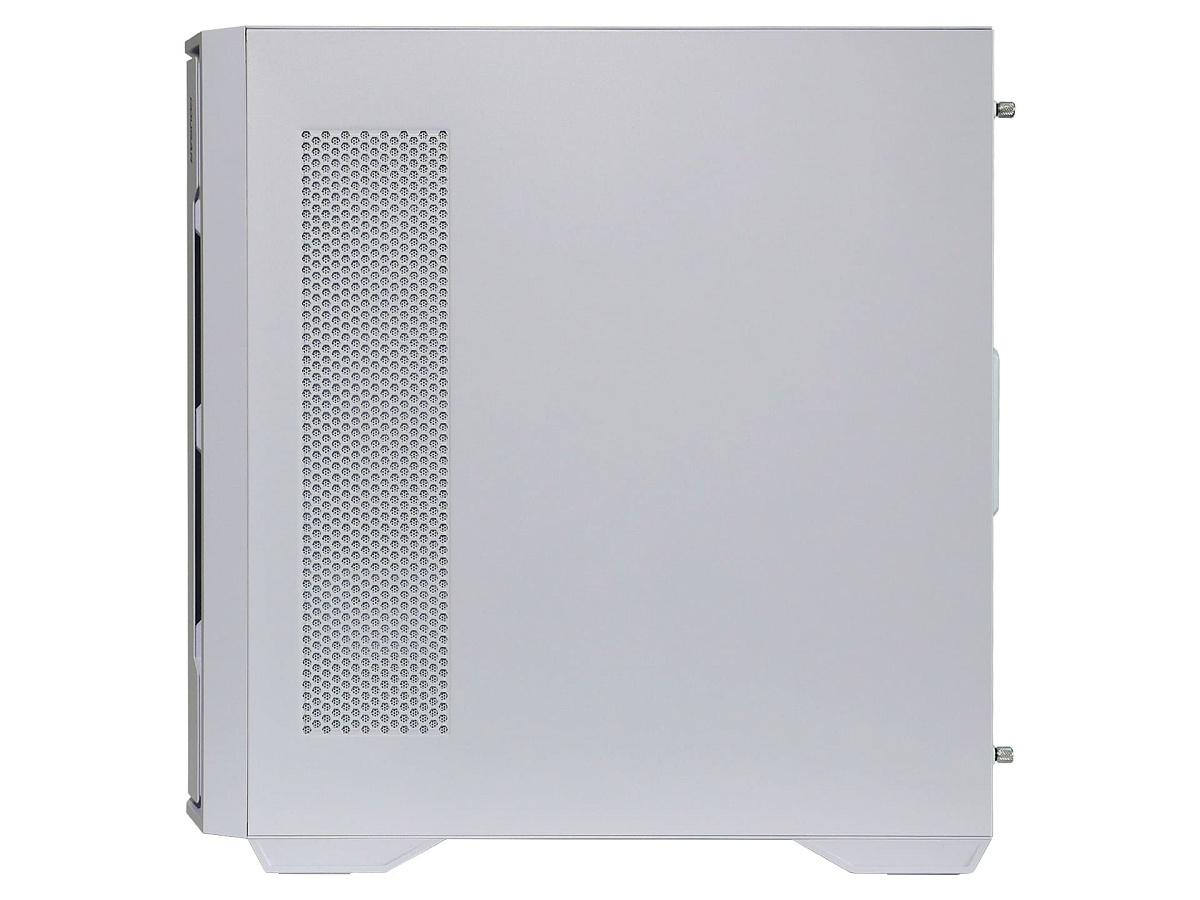

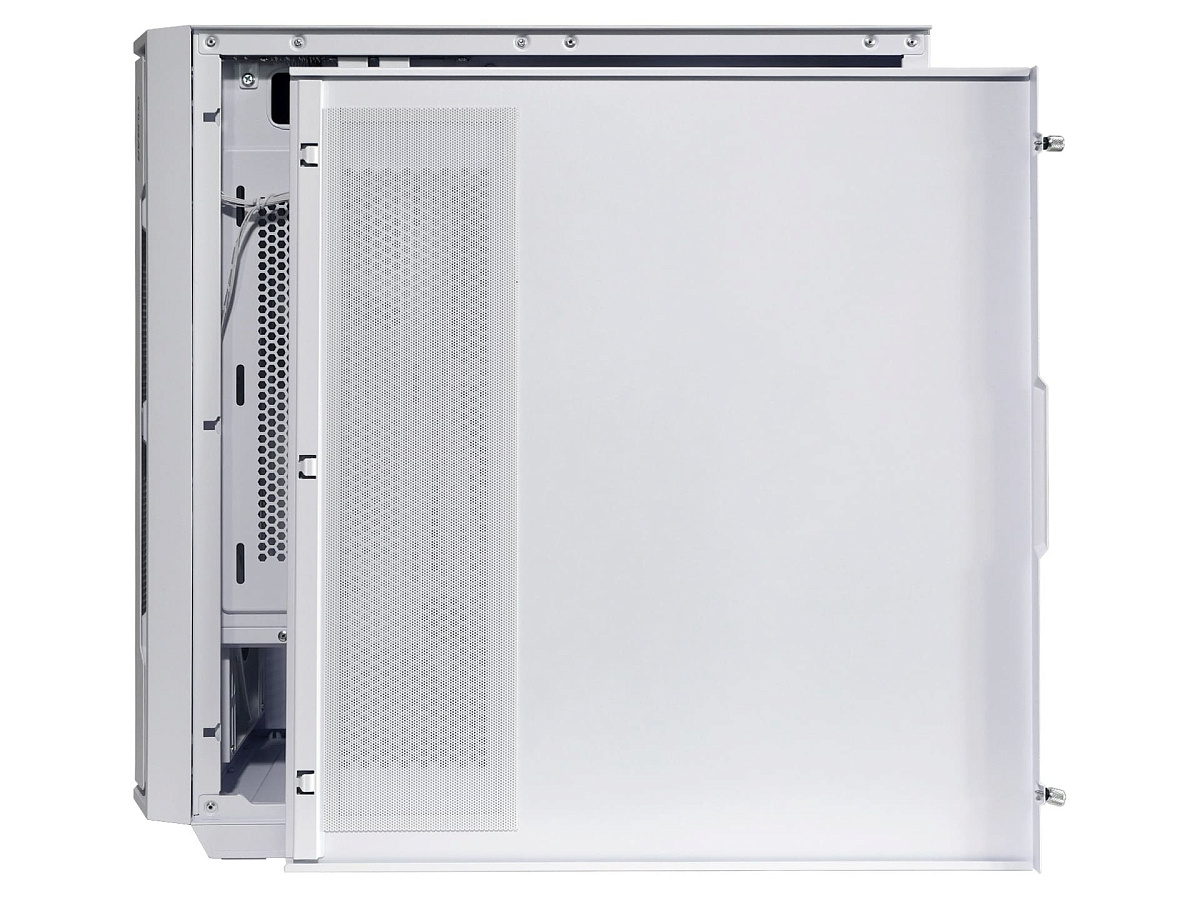

Металлическая боковая панель во фронтальной части перфорирована и закрыта с внутренней стороны мелкоячеистым гибким пылевым фильтром размером 110 x 420 мм на магнитном подвесе.

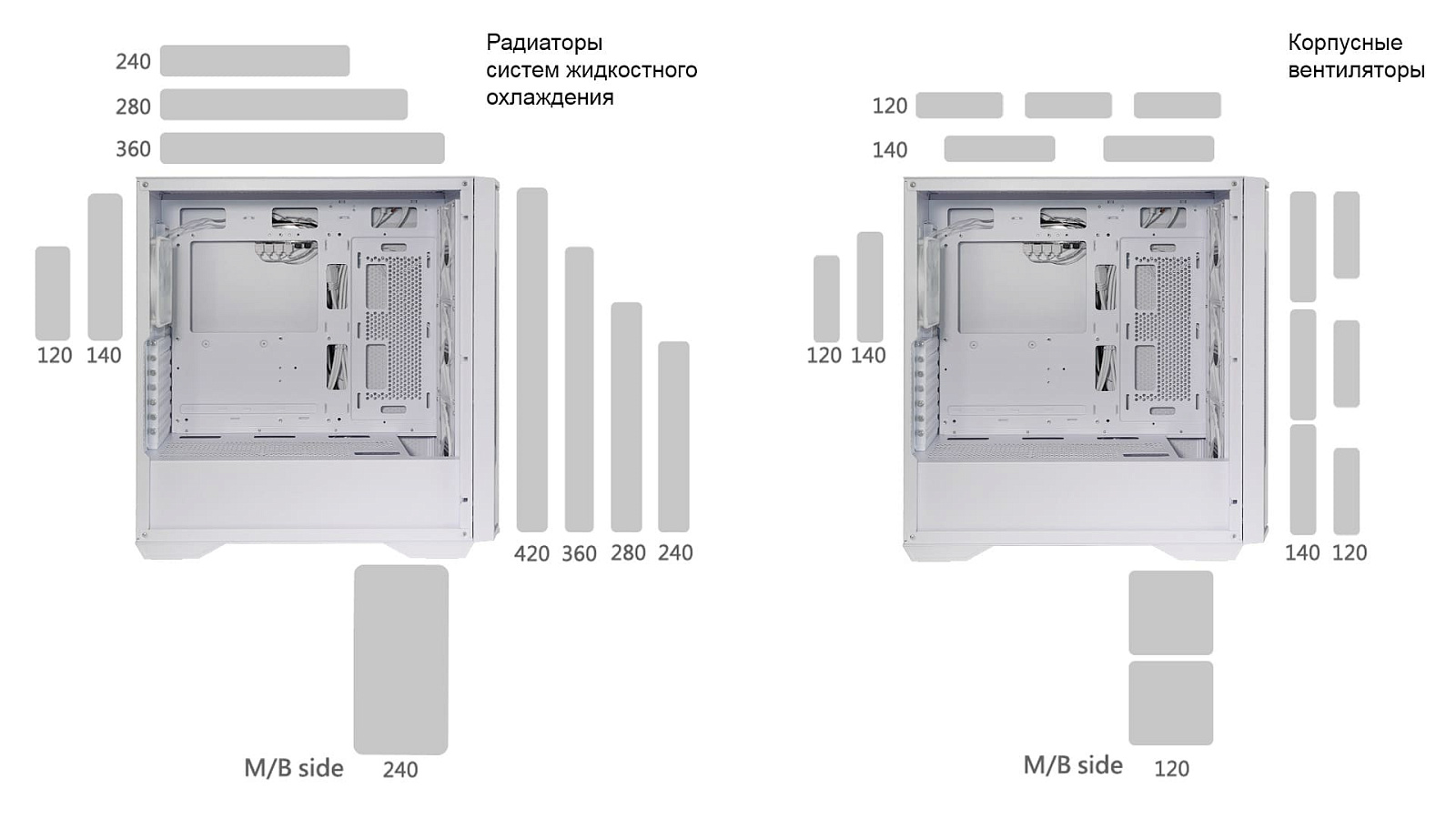

Поддержка систем охлаждения

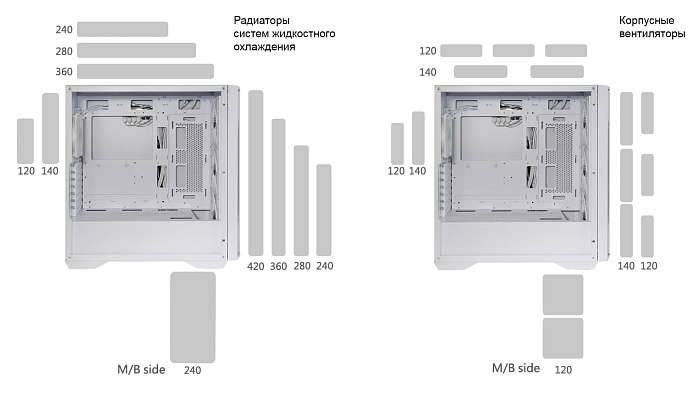

Производитель позаботился о том, чтобы в корпусе можно было собрать высокопроизводительную конфигурацию с приличным тепловыделением. Для AIO-систем охлаждения и вентиляторов предусмотрено немало точек крепления. Причём при умеренных габаритах корпуса удалось даже выделить место под радиатор 420 мм спереди. Возможные варианты размещения компонентов для охлаждения комплектующих:

В случае применения для охлаждения процессора классического или башенного кулера совместимыми окажутся модели до 180 мм высотой, а это преобладающее большинство в "домашнем" сегменте ПК.

Подсветка

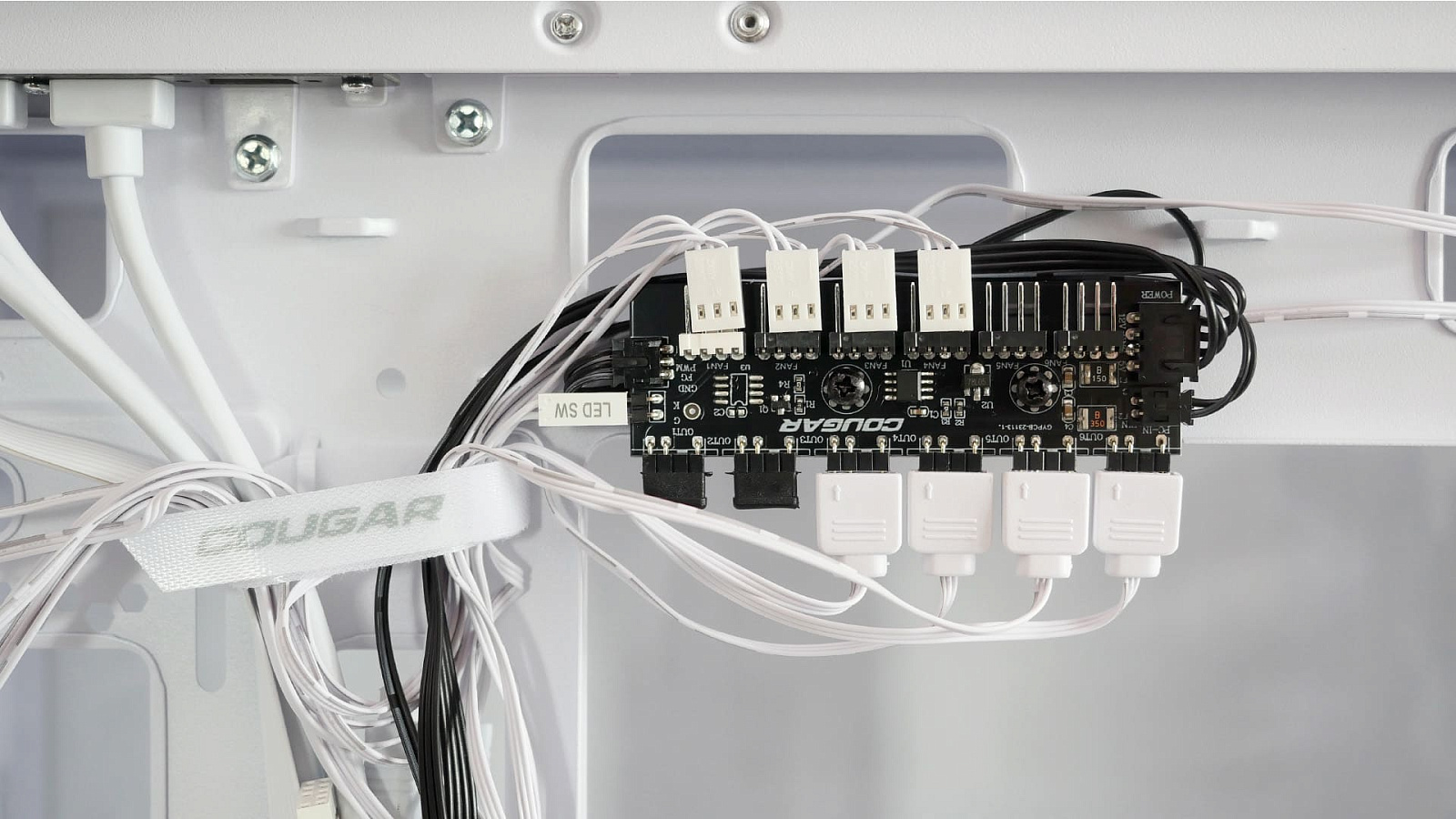

В корпусе Cougar Uniface X RGB предустановлен контроллер подсветки, совмещенный с концентратором для питания до шести вентиляторов. Четыре пары коннекторов заняты предустановленными вентиляторами, два остаются в запасе. Также у контроллера сделаны выходы для синхронизации подсветки и PWM управления вентиляторами с материнской платой. Питание ему обеспечивается через SATA-коннектор.

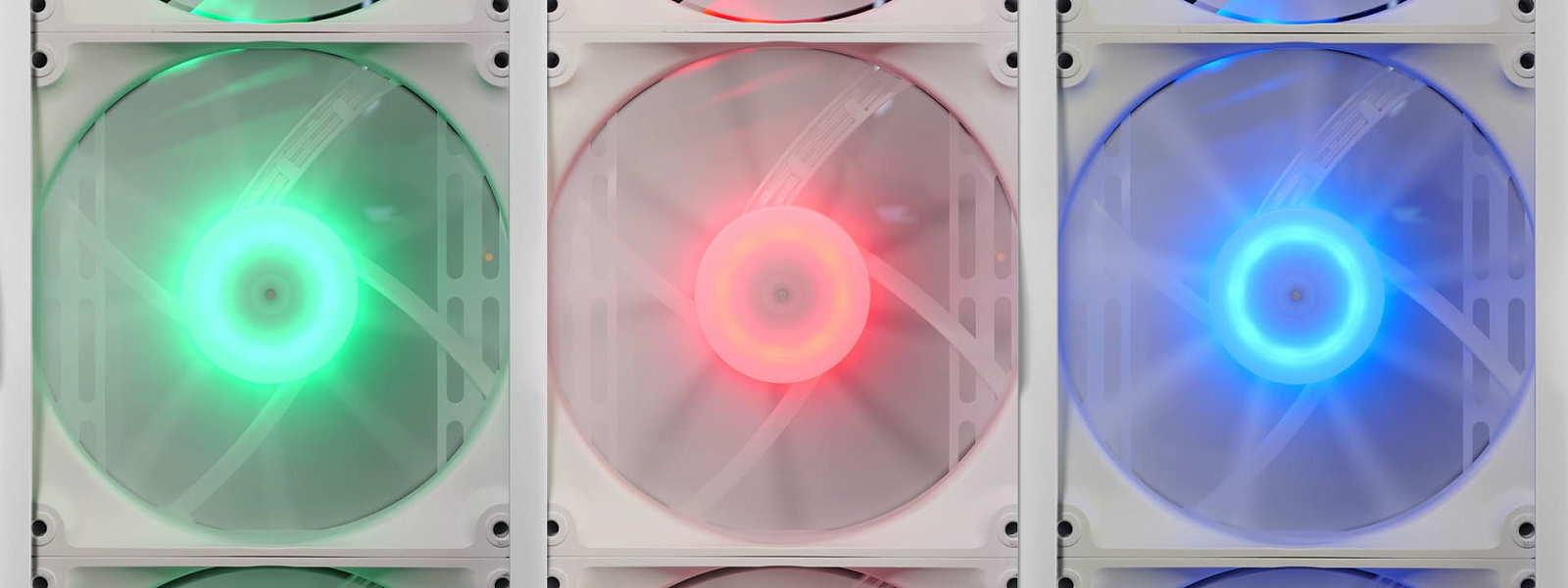

Управление эффектами осуществляется кнопкой на верхней части корпуса. Короткими нажатиями переключаются заложенные производителем эффекты, среди которых распространённые варианты статического свечения вентиляторов одним цветом (включая чистый белый) и различные мигания и бегущие огни, включая радужные варианты переливов.

При удержании кнопки нажатой в течение 2 секунд управление подсветкой передаётся материнской плате (или внешнему контроллеру), если соответствующий кабель синхронизации правильно подключен к трёхконтактному разъёму ARGB-лент с питанием +5 В. Удержание кнопки более 3-х секунд выключает подсветку. Установленный режим запоминается контроллером при выключении питания ПК.

Особенности сборки

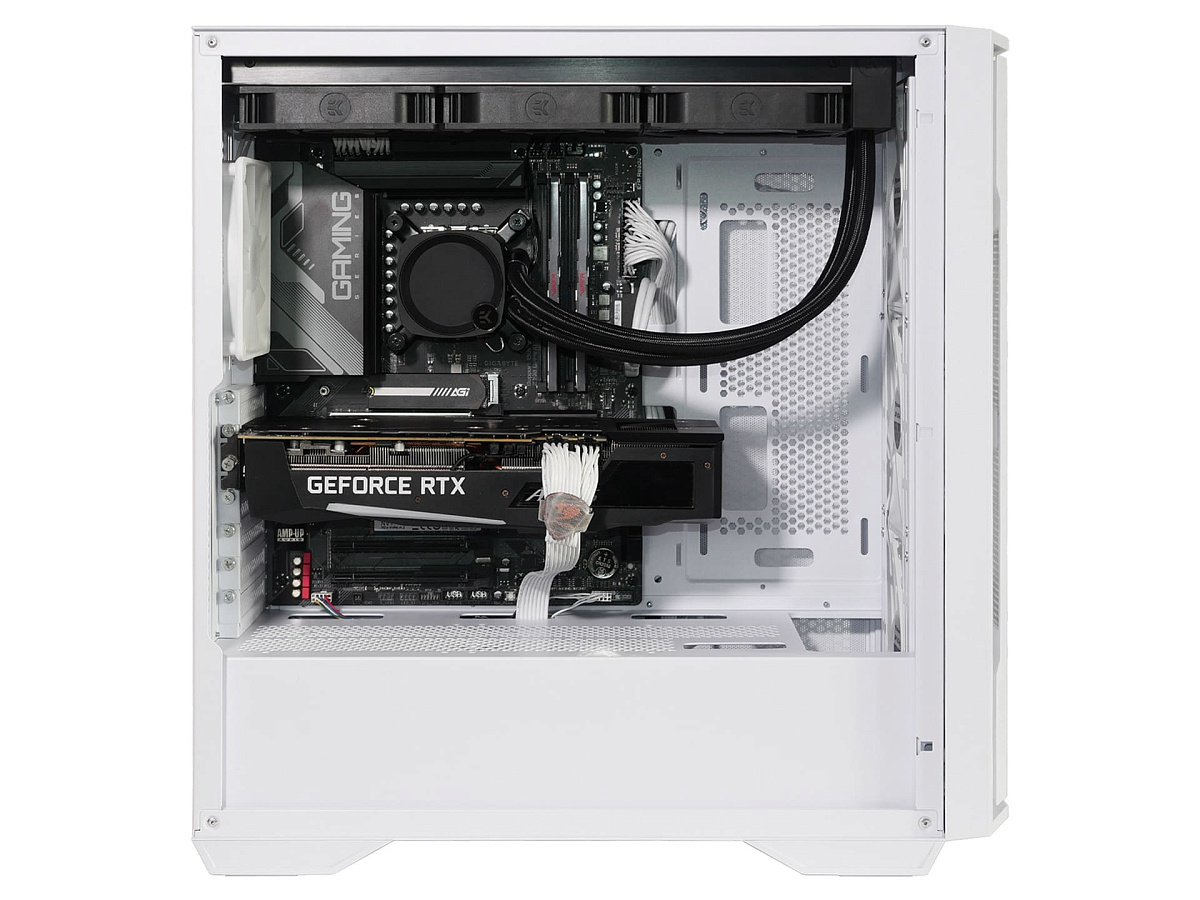

Внутреннее пространство корпуса Cougar Uniface X RGB грамотно спроектировано и сборка ПК в нём проста удобна. Критичных ограничений по размерам возможных к установке мэйнстрим комплектующих по большому счету нет.

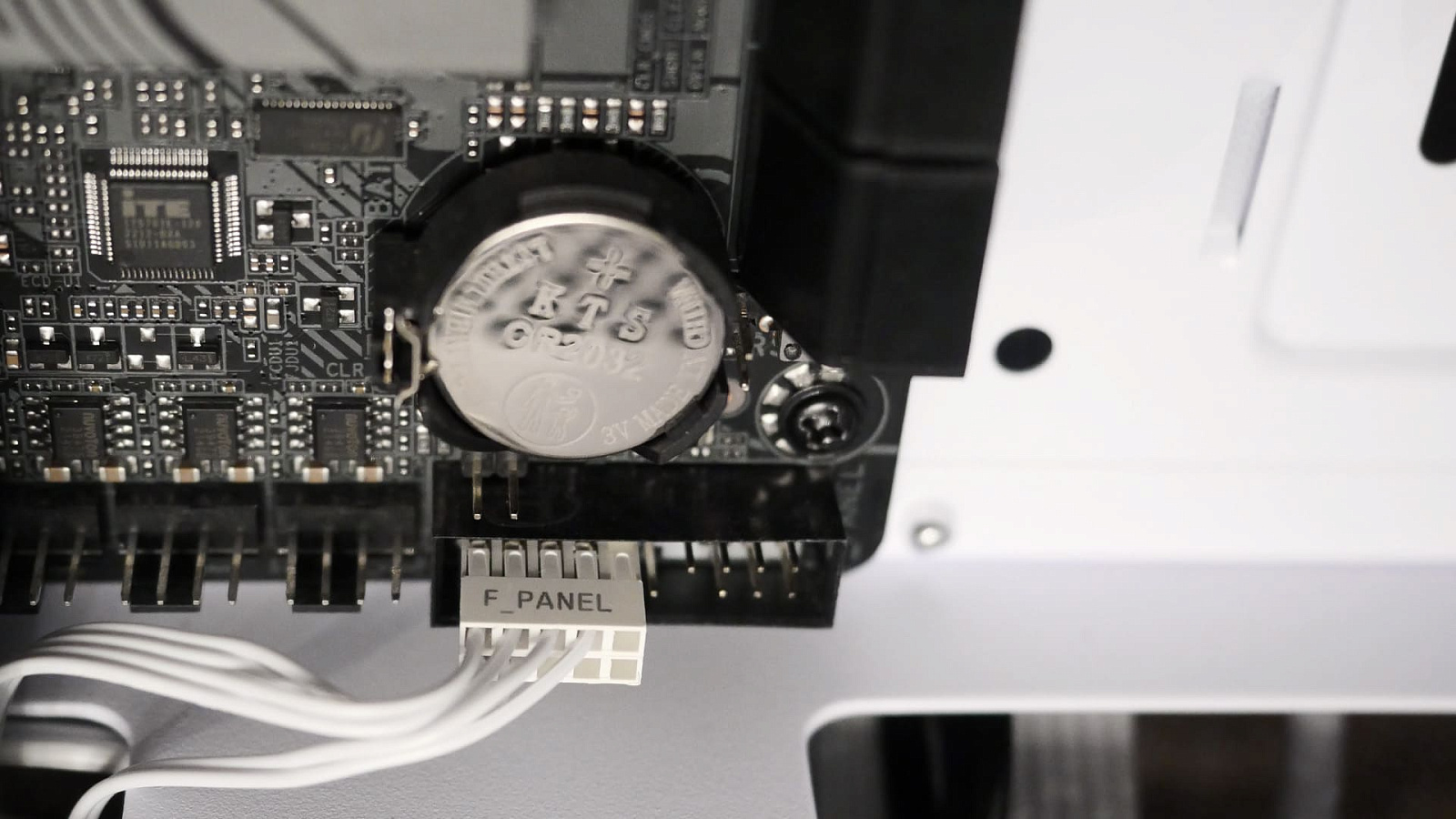

Для подключения кнопок и индикаторов фронтальной панели применен восьмиконтактный штекер F_PANEL, на котором не разведены контакты кнопки перезагрузки, так как она ответвлением подключена на контроллер вентиляторов с маркировкой LED_SW для управления ARGB-подсветкой. Даже если контроллер не использовать, то кнопку LED_SW на верхней панели корпуса не задействовать для функции перезагрузки, так как коннектор F_PANEL перекрывает нужные два контакта в штырьковом разъёме на материнской плате.

На задней стенке оставлено достаточно места, чтобы декоративные кожухи, прикрывающие задние порты материнской платы, не упирались в корпусной вентилятор даже при использовании 140 мм экземпляра.

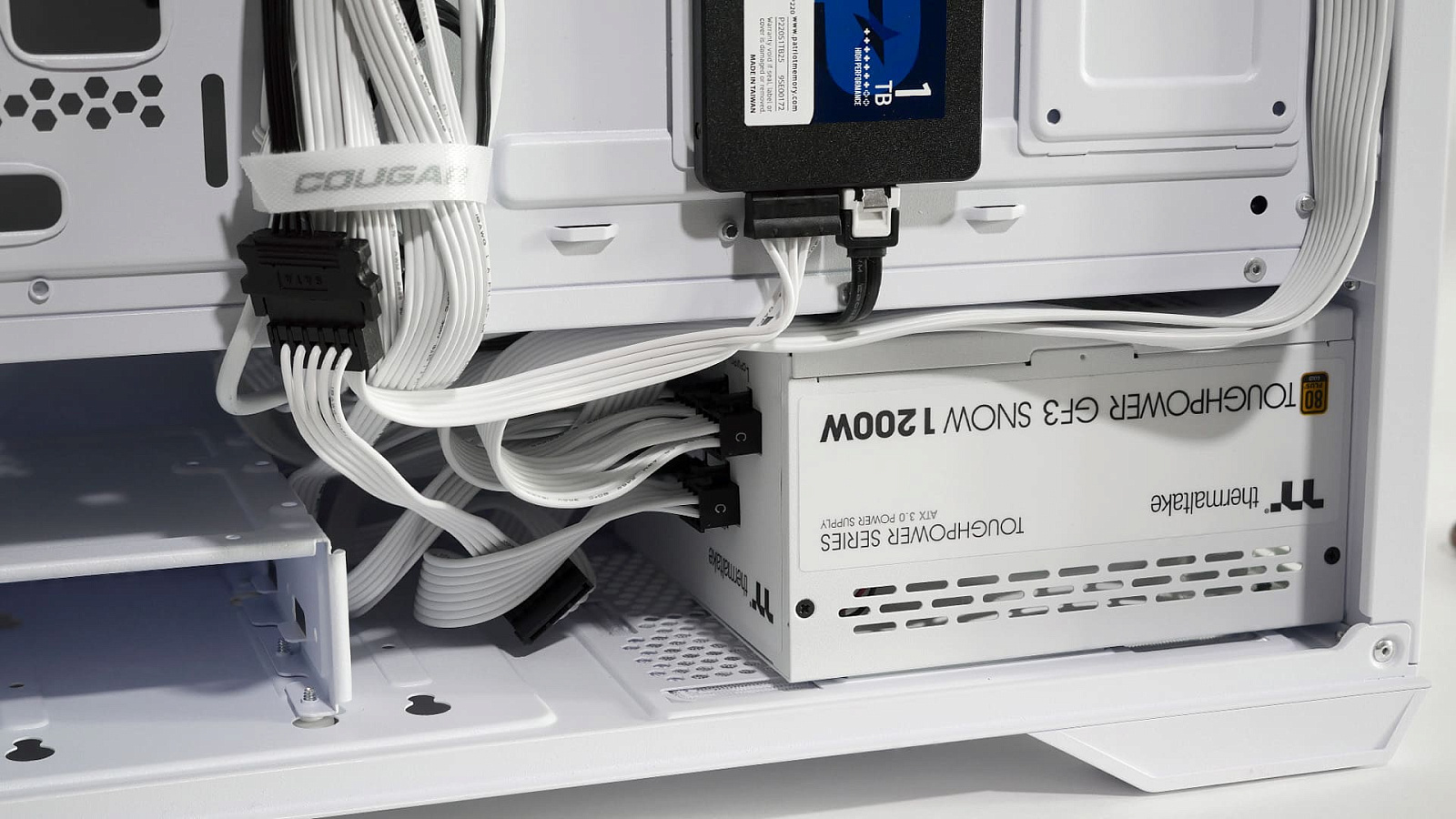

В компоновке корпуса нет рамки для быстрого съёма модульных блоков питания, равно как и в боковой перегородке нет окошек для видимости его зон подсветки или дизайнерских боковых наклеек. Поэтому можно подбирать более дешевые модели с несъёмными кабелями и без ARGB-подсветки. Правда, если выдерживать стиль, то дешевым блок питания в белой расцветке всё равно вряд ли будет. Запас места в целом неплохой. Вместятся модели до 210 мм длиной. В крайнем случае можно будет убрать ещё и корзину для дисков. В тестовой конфигурации устанавливался Thermaltake Toughpower GF3 Snow на 1200 Вт, длина которого составляет 160 см, поэтому места для излишков кабелей хватило с приличным запасом.

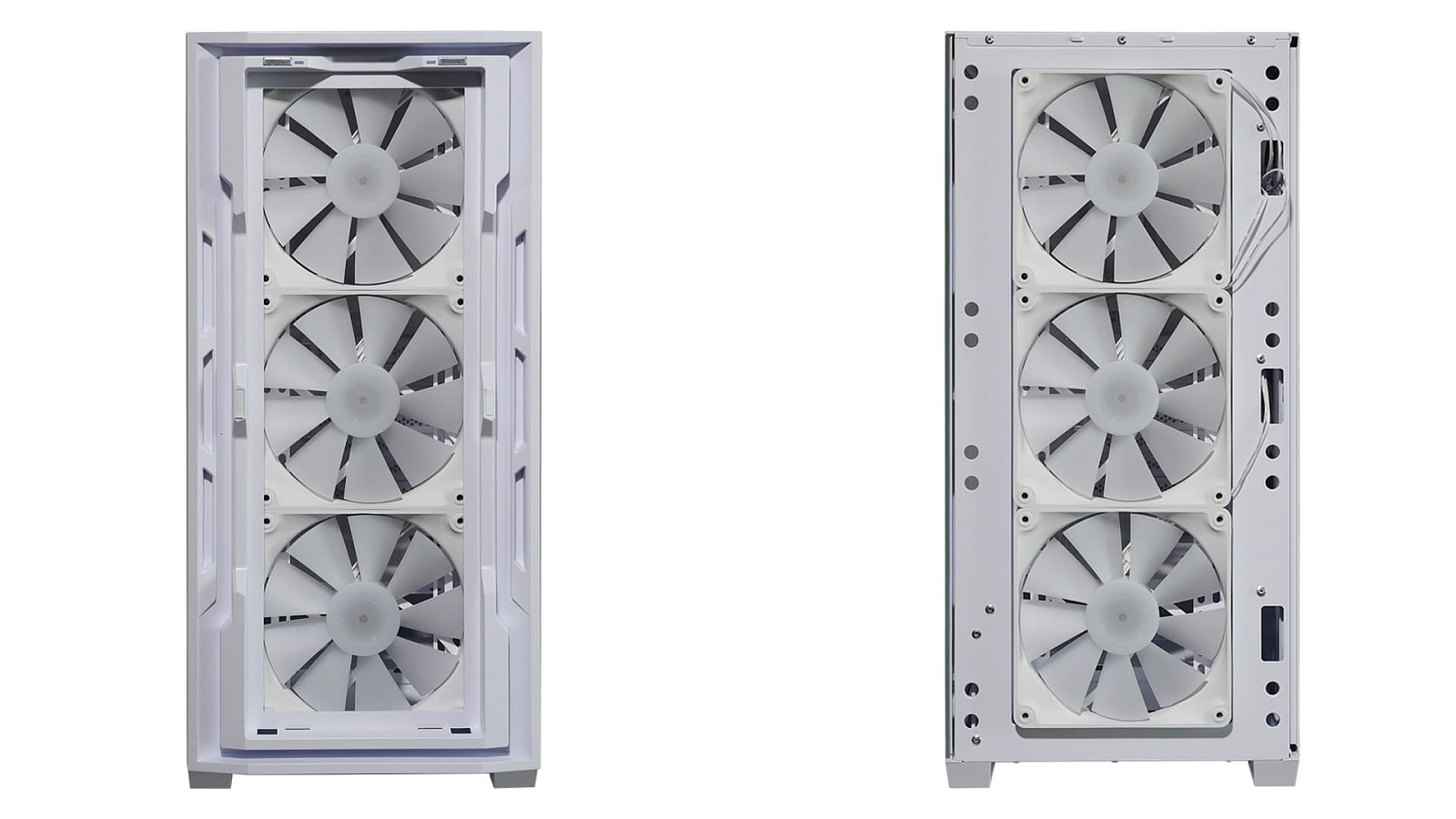

Доступ к вентиляторам или радиатору за фронтальной панелью несложный. Магнитные крепления декоративной перфорированной части и пылевого фильтра позволяют добраться до вертушек буквально за пару секунд. При этом, даже несмотря на отсутствие стекла спереди, видимость подсветки трёх 140 мм вентиляторов неплохая и отлично освежает общий вид корпуса.

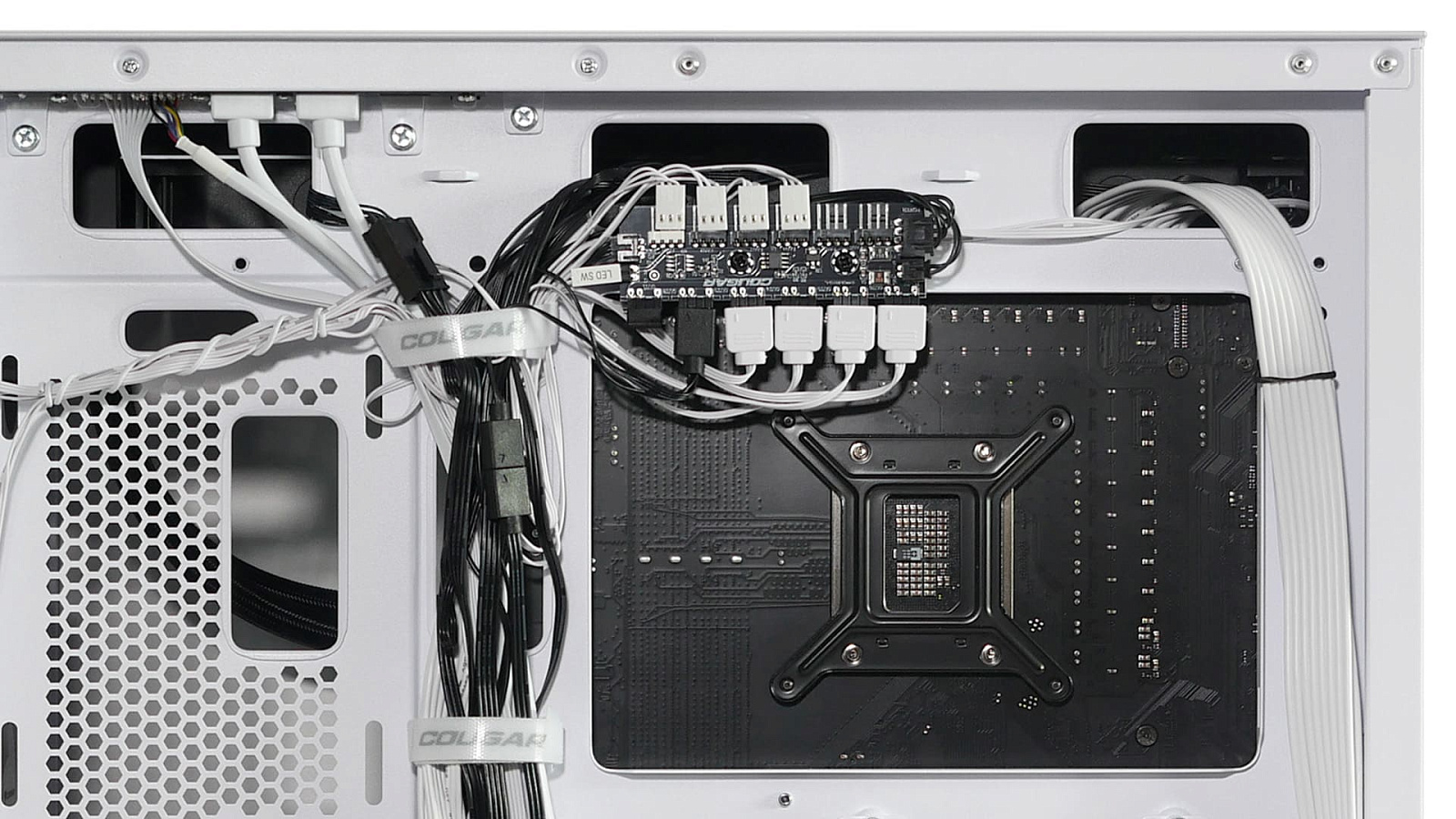

Окно для доступа к задней части сокета центрального процессора крупное, поэтому установка или снятие бэкплейта доступны даже без снятия материнской платы с креплений.

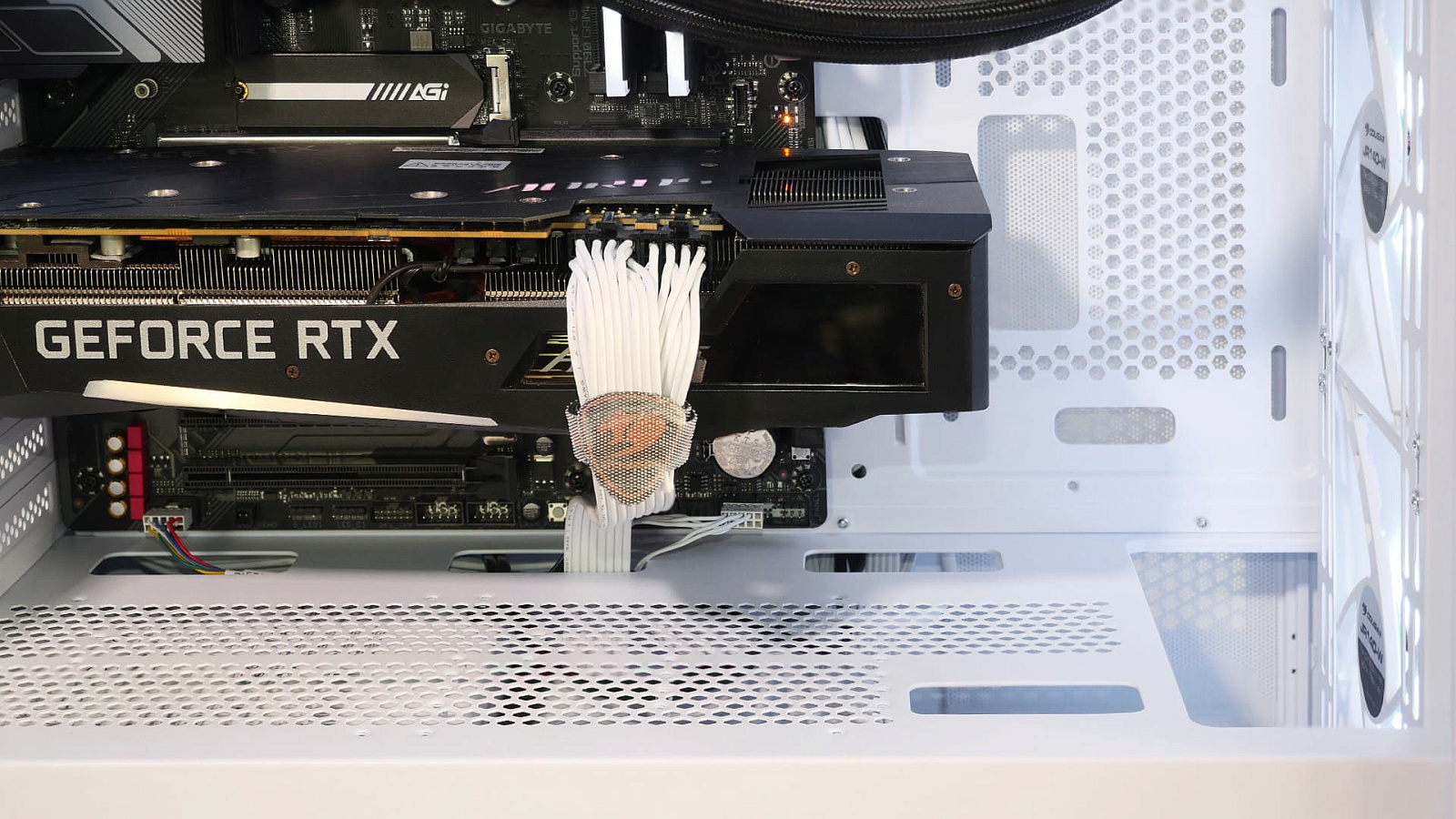

Окошко для подведения кабелей питания к видеокарте смещено к фронтальной части корпуса и больше подойдёт для моделей немаленькой длины или с разъёмами на правом торце. Для остальных плат кабель удобнее проложить от окошек вдоль низа материнской платы как на фото ниже.

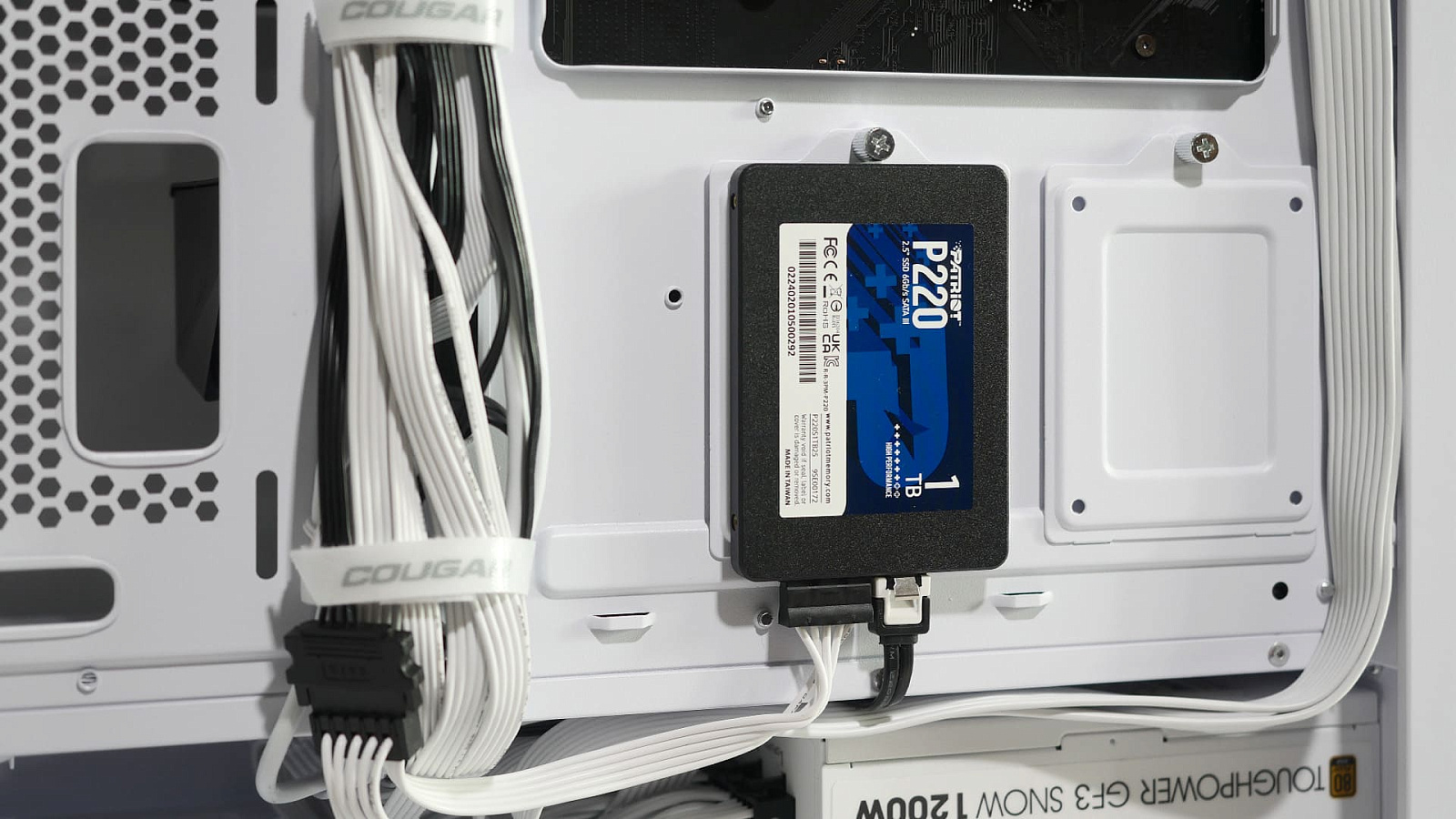

Размещение кронштейнов для SSD на задней стенке удобное. Кабели к ним удобно подводить снизу и сразу прятать левее блока питания.

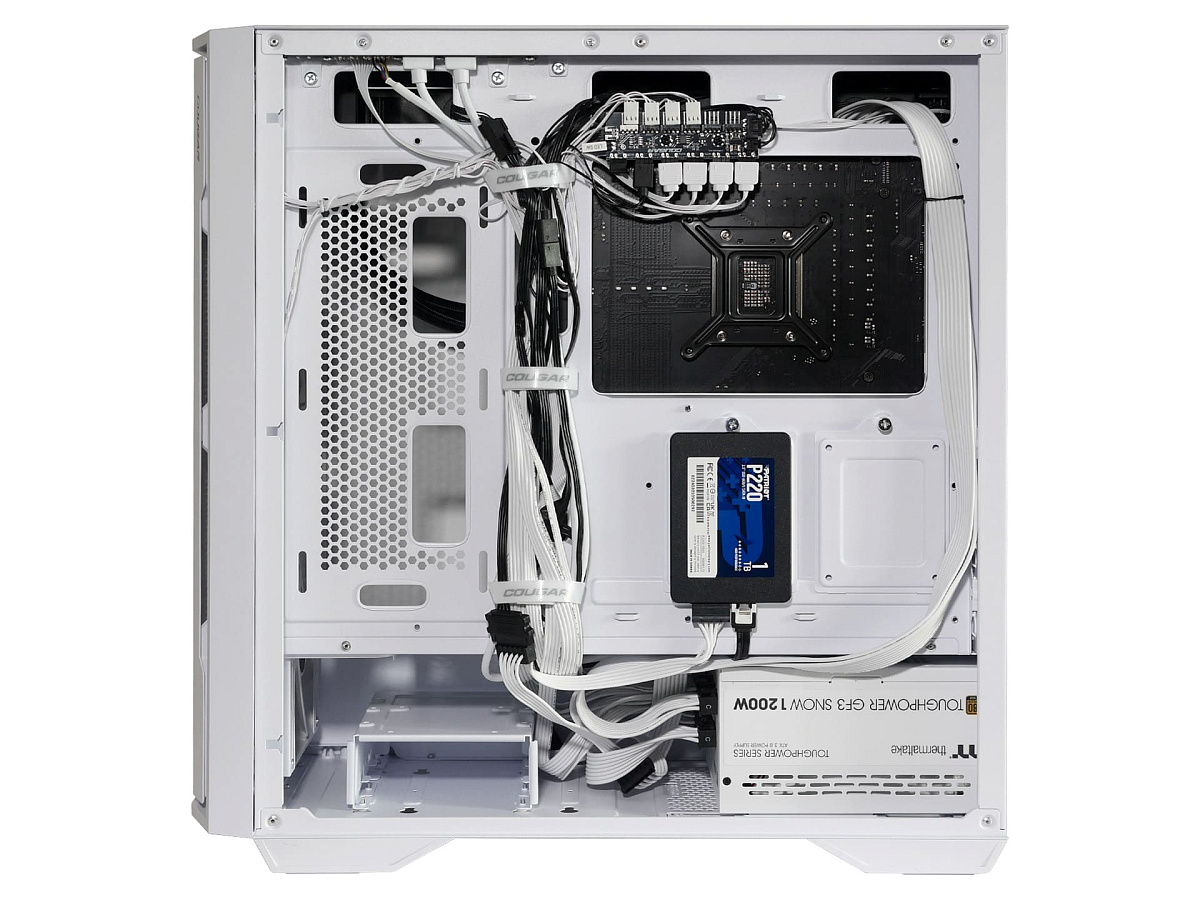

В целом сильно уделять внимание кабель-менеджменту за поддоном "материнки" нет смысла, так как эта часть закрывается непрозрачной металлической боковой панелью, однако места, крепежных точек и многоразовых хомутов достаточно, чтобы при желании проложить всё достаточно аккуратно.

Тестирование

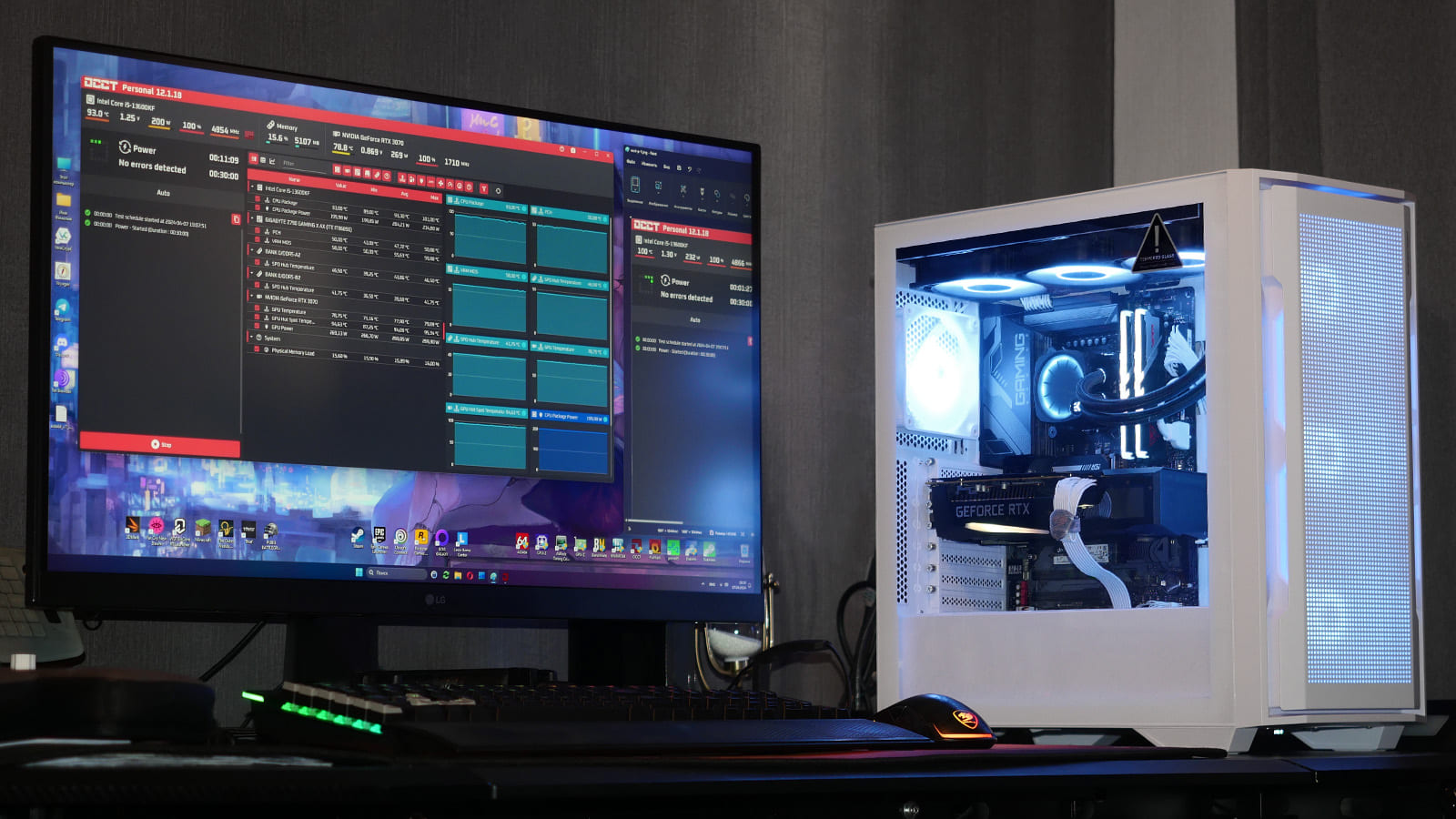

При тестировании Cougar Uniface X RGB применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 2.2.0.0, Prime95 версии 30.5 build 1 и OCCT версии 12.1.18. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 8.00. В игровых тестах использовались актуальные на момент подготовки обзора: Steam-версия PUBG: Battlegrounds, UPlay-версия FarCry New Dawn, а также The Outer Worlds Spacer's Choice Edition и Thief из лаунчера Epic Games. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА. Скорость воздушного потока вентиляторов измерена анемометром BTMeter BT-100 вплотную к крыльчатке.

Конфигурация тестового стенда

Скорость и шум вентиляторов

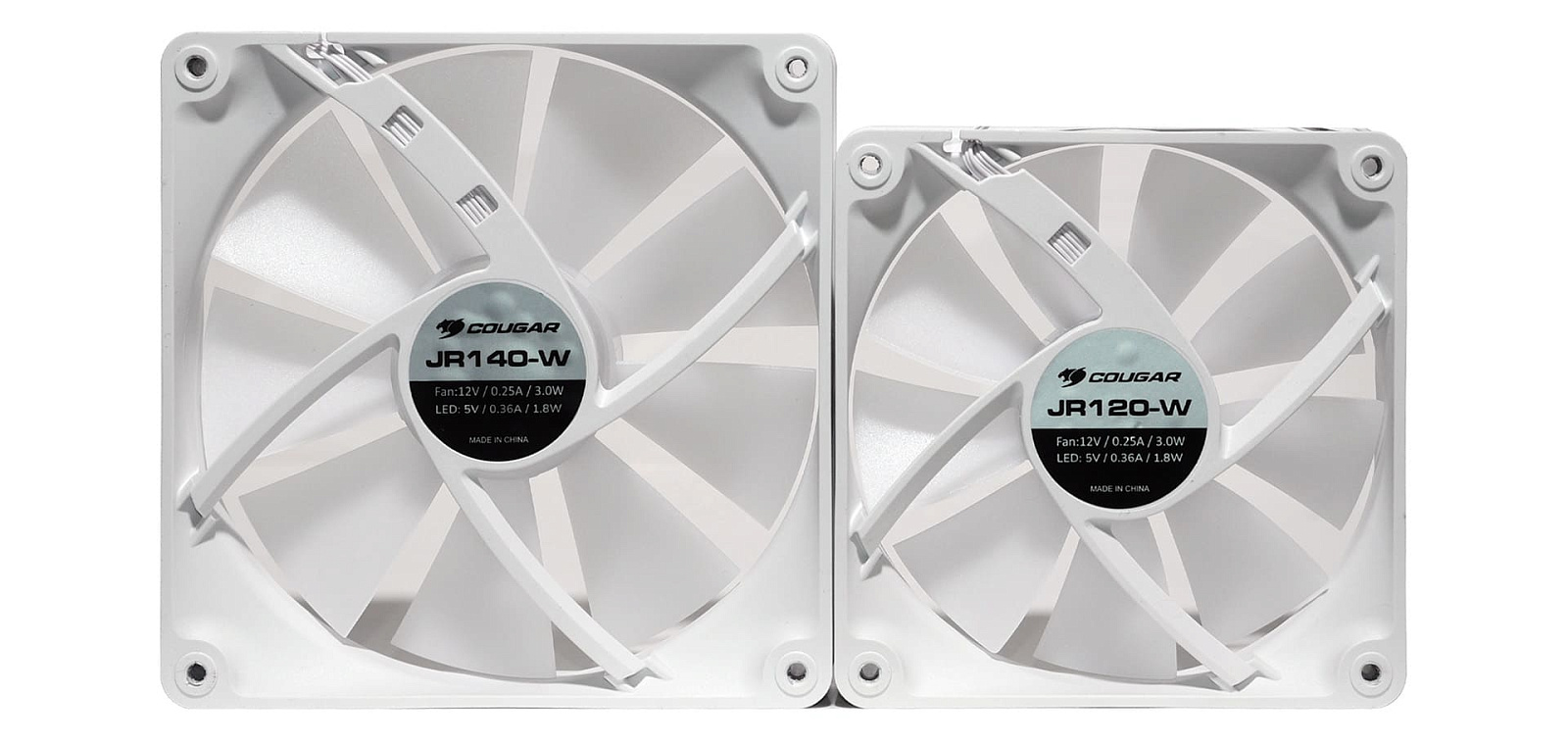

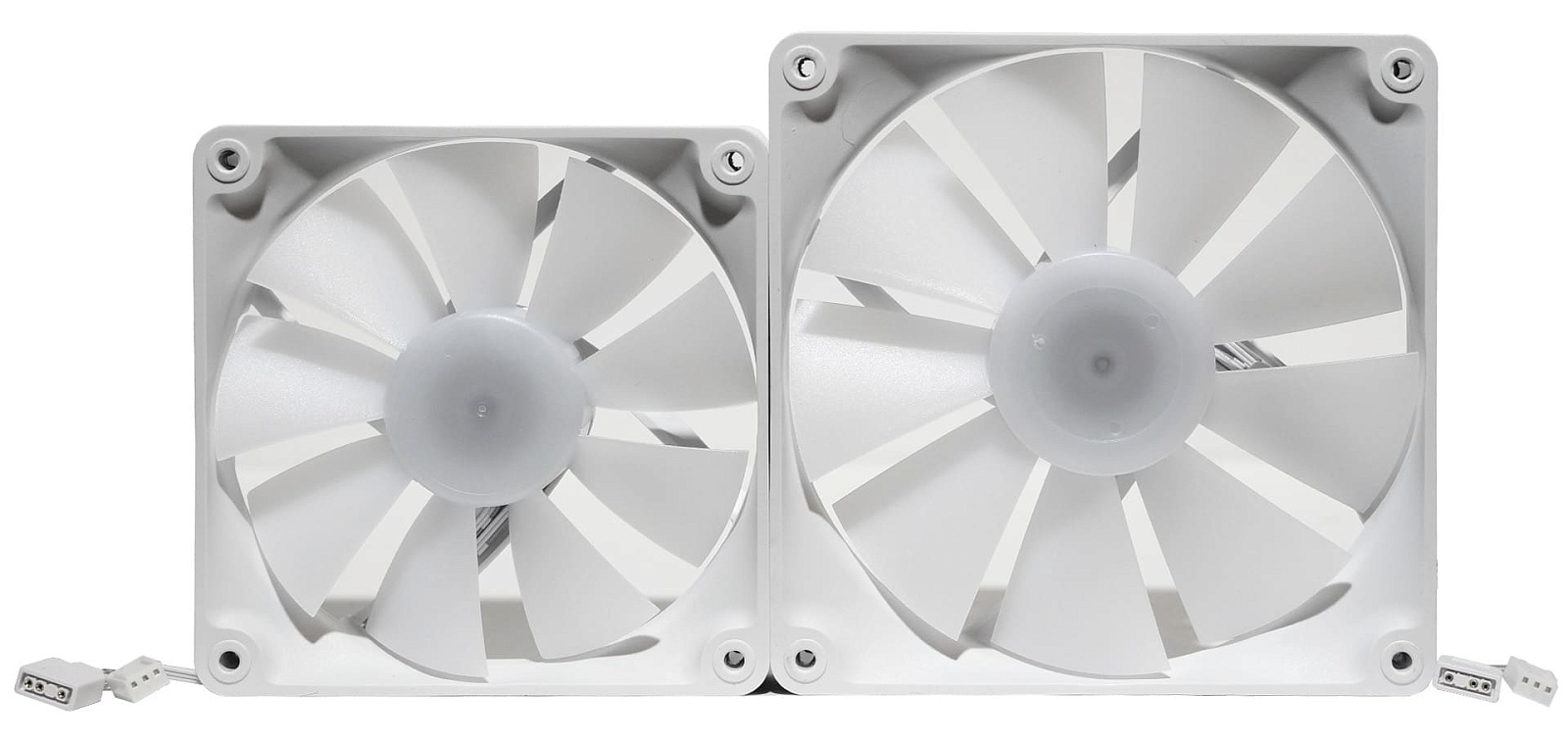

В корпусе Cougar Uniface X RGB предустановлены четыре вентилятора: три Cougar JR-140-W размером 140 х 140 х 25 мм спереди и один Cougar JR-120-W размером 120 х 120 х 25 мм сзади. Согласно маркировке они имеют идентичное потребление во время работы — до 3 Вт (12 В, 0,25 А) у моторов и до 1,8 Вт (5 В, 0,36 А) у подсветки каждого. Для подключения вентиляторов используются несъёмные кабели 4-pin PWM и 3-pin ARGB, уже подключенные к контроллеру. Рама, крыльчатка и провода всех вентиляторов белые. На крыльчатке с фронтальной стороны нет никаких мешающих подсветке наклеек.

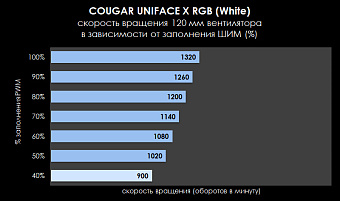

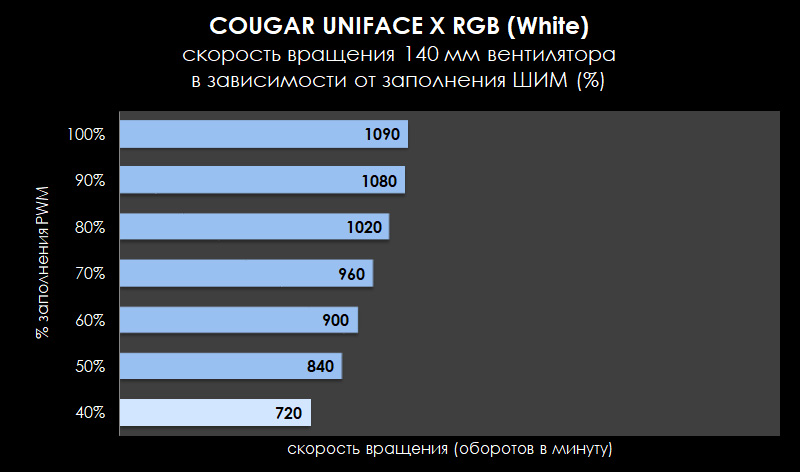

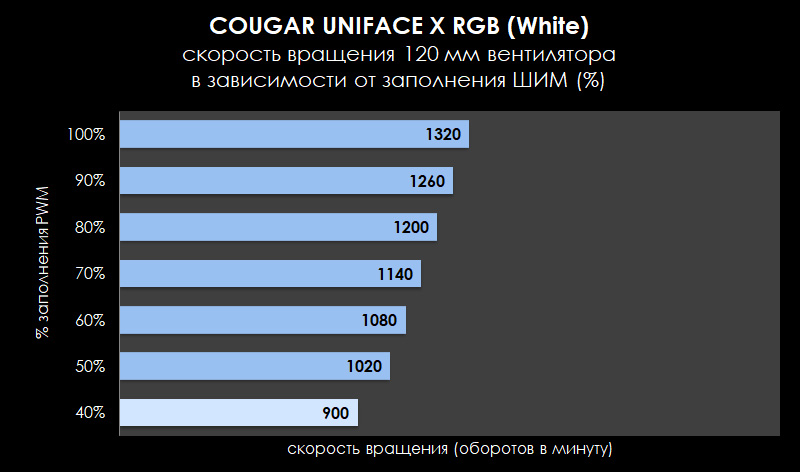

Измеренная скорость вентиляторов: Cougar JR-140-W — до 1000 оборотов в минуту, Cougar JR-120-W — до 1300 оборотов в минуту с учетом допустимой погрешности в 10%.

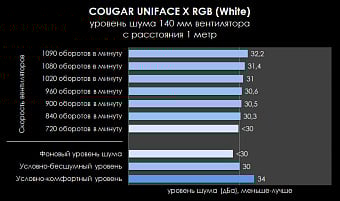

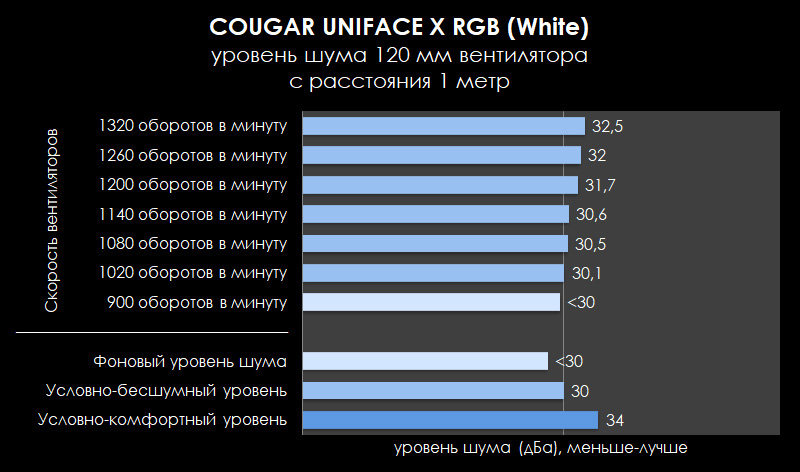

Уровень шума обеих моделей невысокий даже на предельных оборотах и в целом близкий друг к другу при одинаковых значениях заполнения ШИМ (% PWM).

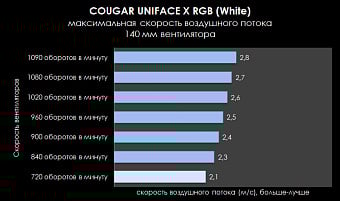

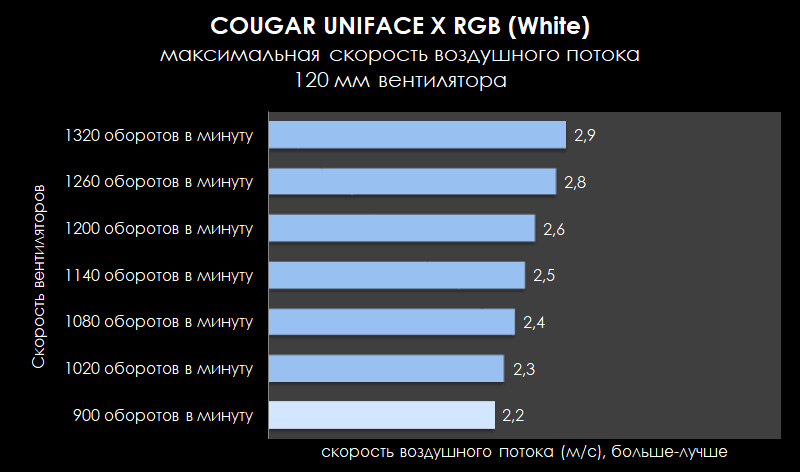

Эффективность на среднем в своём классе уровне, с оглядкой на относительно небольшие обороты и приемлемый уровень шума.

Температура компонентов под нагрузкой

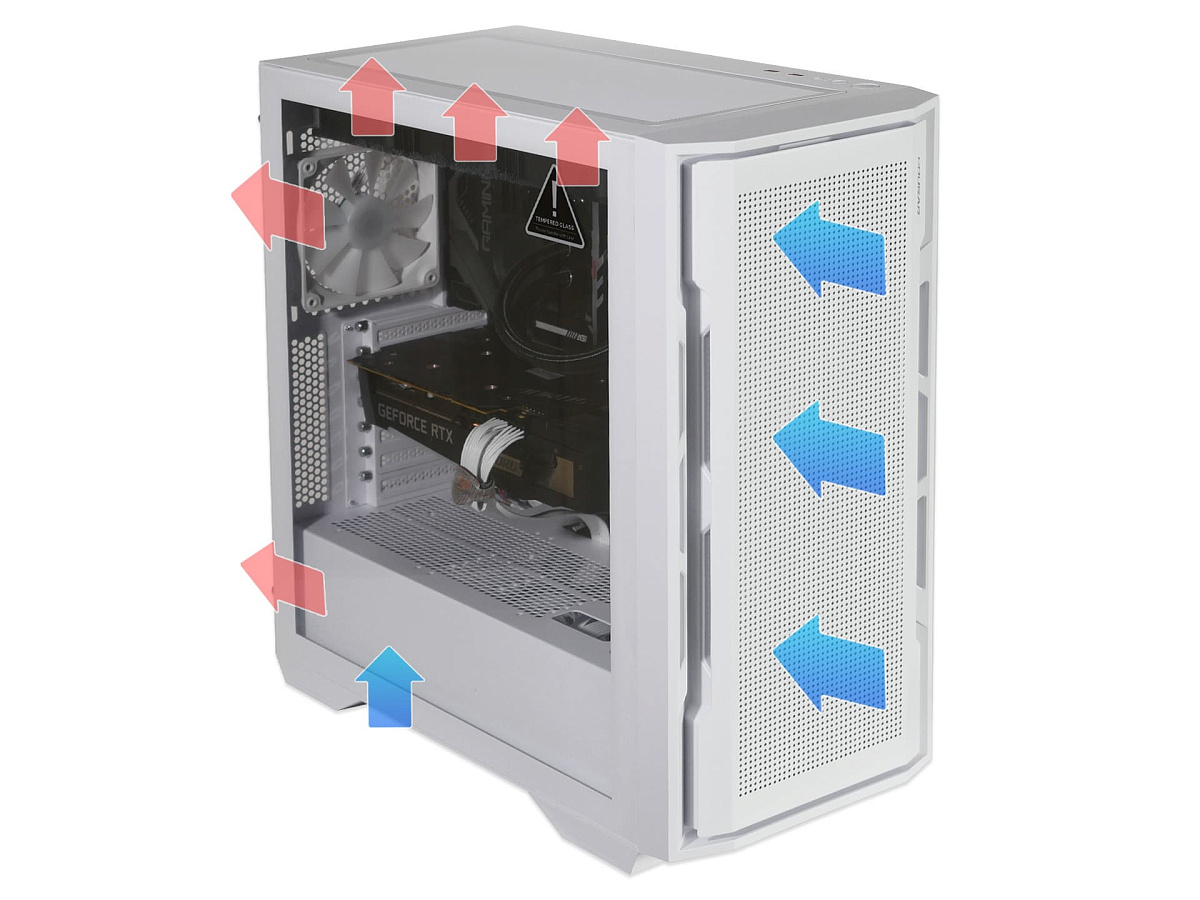

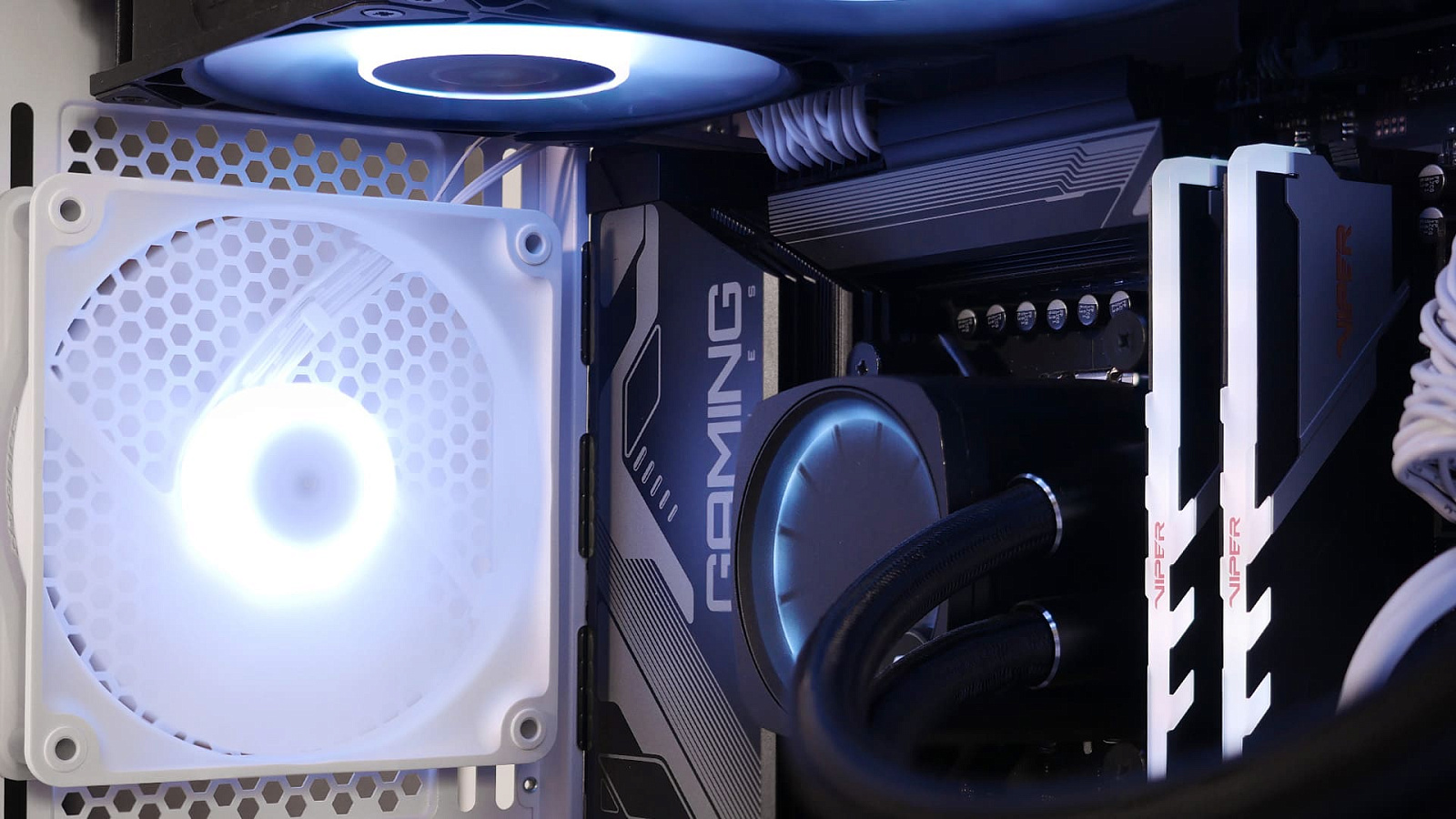

Штатное расположение вентиляторов оптимально для преобладающего большинства конфигураций. При желании переставить их под особенности конкретного ПК не составит труда. Примерная схема воздушных потоков в тестовом стенде приведена на изображении ниже.

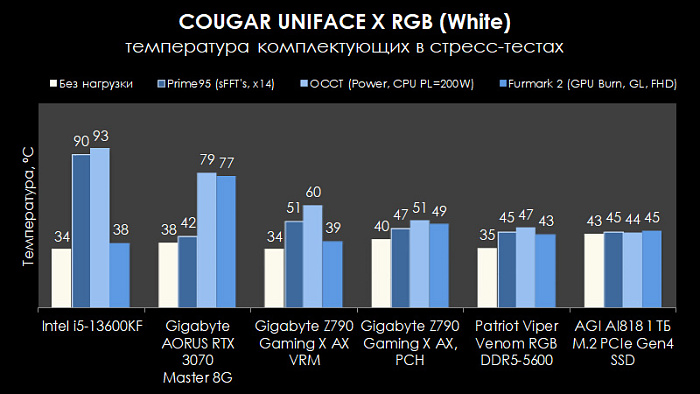

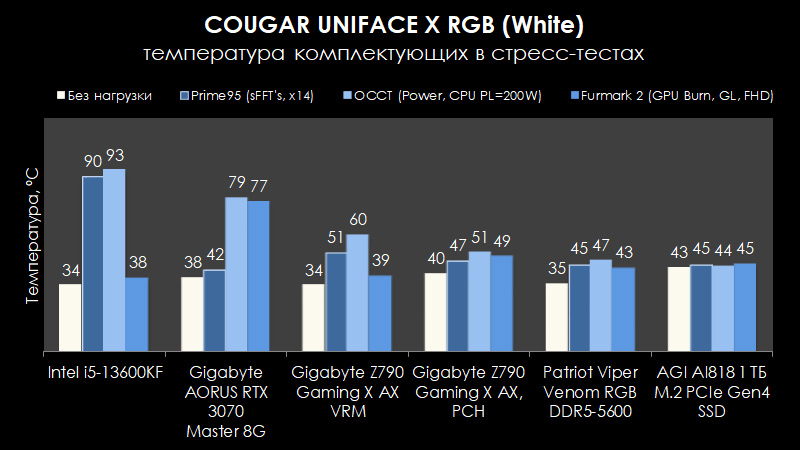

В качестве значений для построения диаграммы уровня нагрева использовалась средняя температура комплектующих за 30 минут тестов при четырёх сценариях использования ПК:

Во время стресс-тестирования потребление Intel Core i5-13600KF при штатных параметрах в OCCT достигало значения CPU Package=230 Вт, что естественным образом приводило к предельной температуре 100 °С и троттлингу, поэтому в этом тесте его потребление через настройки программы GCC было ограничено на уровне PL=200 Вт, с которым на этом поколении процессоров справляются 360 мм системы жидкостного охлаждения. Видеокарта Gigabyte AORUS RTX 3070 Master 8G в тестах потребляла до 270 Вт по датчику GPU Power. Итоговая температура компонентов после получасового прогрева при таких нагрузках приведена на диаграмме ниже. Полученные значения типичны для этой конфигурации и сопоставимы с полученными в хорошо продуваемых корпусов в рамках других обзоров.

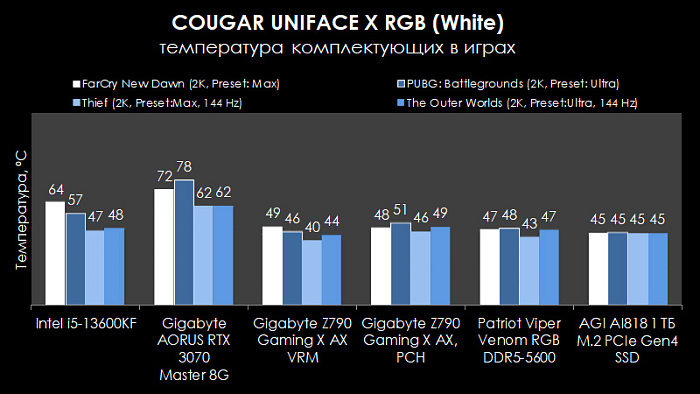

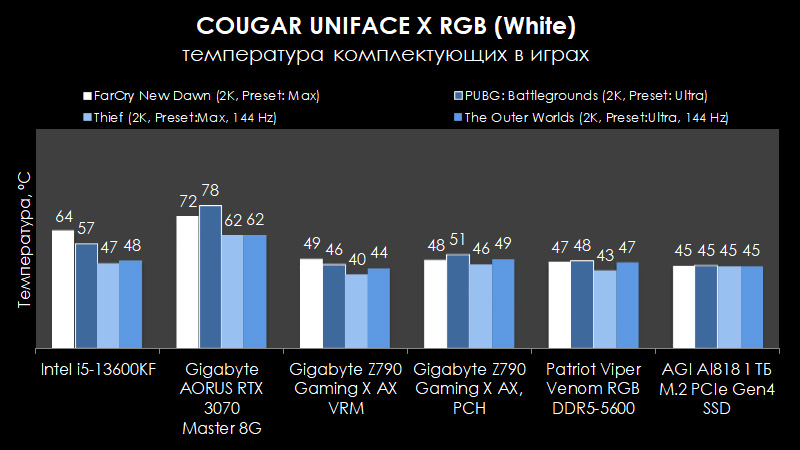

В играх потребление компонентов ПК меньше, чем в стресс-тестах, поэтому и значения температуры основных узлов системы значительно ниже. Переживать за перегрев на примере тестовой конфигурации нет причин. Претензий к продуваемости корпуса нет, даже с учетом установленных пылевых фильтров, которые всегда "съедают" пару градусов Цельсия, а со временем и больше, когда "обрастут" пылью. Благо снять и почистить (можно даже промыть) займёт минимум времени.

Заключение

Cougar Uniface X RGB — хорошо спроектированный корпус для ПК с конфигурацией повышенной производительности. Благодаря хорошему запасу места и вниманию к возможным точкам подведения кабелей сборка системного блока в этом корпусе оставляет только положительные впечатления. С продуваемостью корпуса и готовностью к установке современных систем охлаждения всё также хорошо. Вместится даже одна AIO-СЖО с радиатором 420 мм. Предустановленные в корпусе вентиляторы не ставят рекордов в эффективности, но в целом негромкие и будут достаточны в большинстве конфигураций. В плюсы также можно отнести наличие встроенного контроллера вентиляторов с возможностью управления подсветкой как с кнопки на корпусе, так и через софт от материнских плат при правильном подключении кабеля синхронизации. Придраться в Uniface X RGB можно, разве что, к отсутствию "фронтального" USB-C разъёма, всё-таки слишком много сопутствующих гаджетов и мелкой периферии сегодня завязаны на него.

Достоинства Cougar Uniface X RGB:

Недостатки:
