Обзор и тестирование блока питания Iron Pride Creator 1000W

Начинаем наше знакомство с продукцией российского бренда Iron Pride с их топового блока питания из линейки Creator, мощностью 1000 Вт и сертификатом 80 PLUS Gold.

Заходим в каталог производителя и видим в наименовании: «Creator 1000W Black 80+Platinum», открываем фото изделия и его характеристики, а там «Gold», смотрим рейтинг Cybentics, и там Gold. Такая несостыковка немного настораживает, но будем смотреть дальше.

Технические характеристики

Упаковка и комплектация

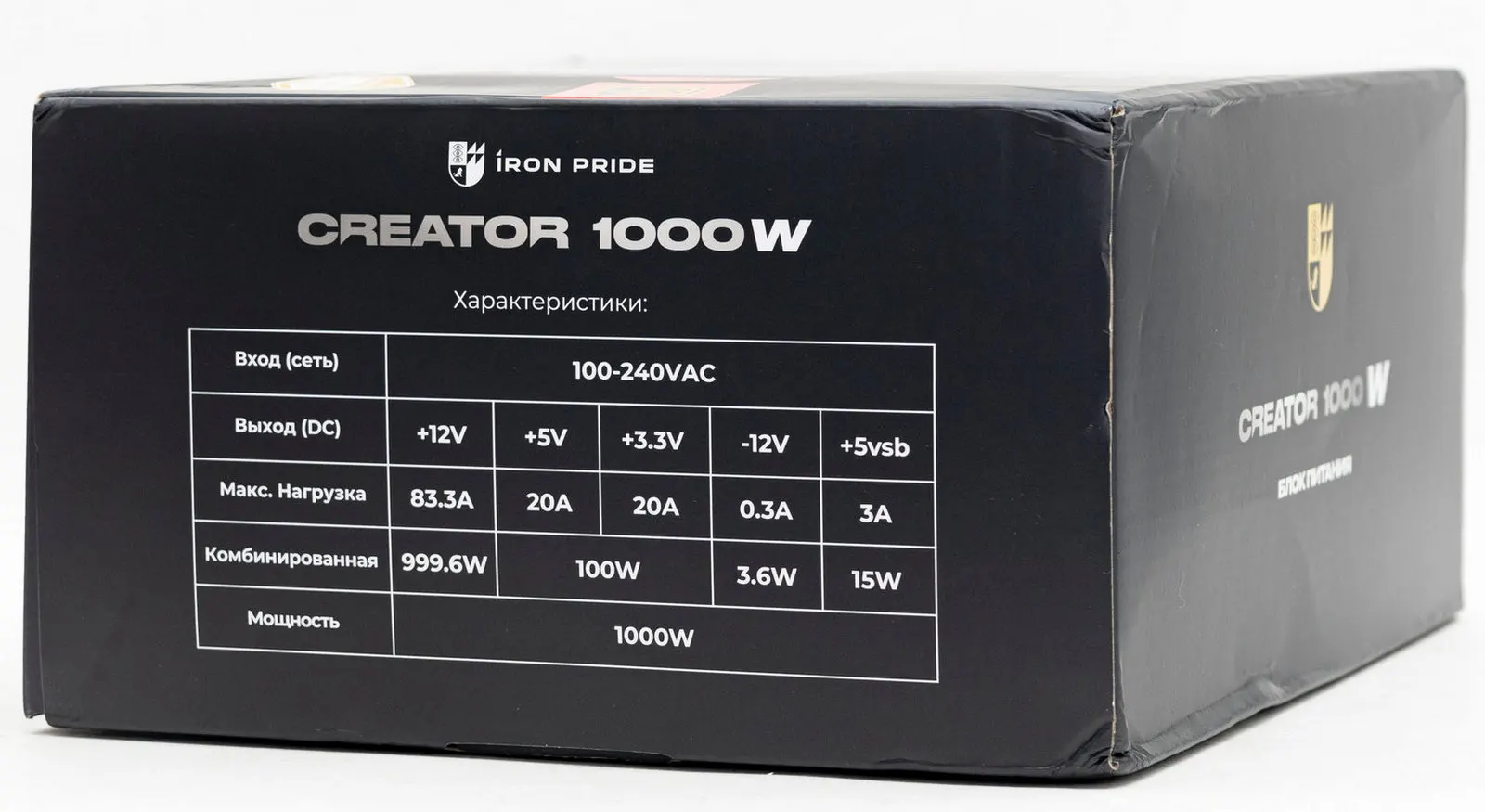

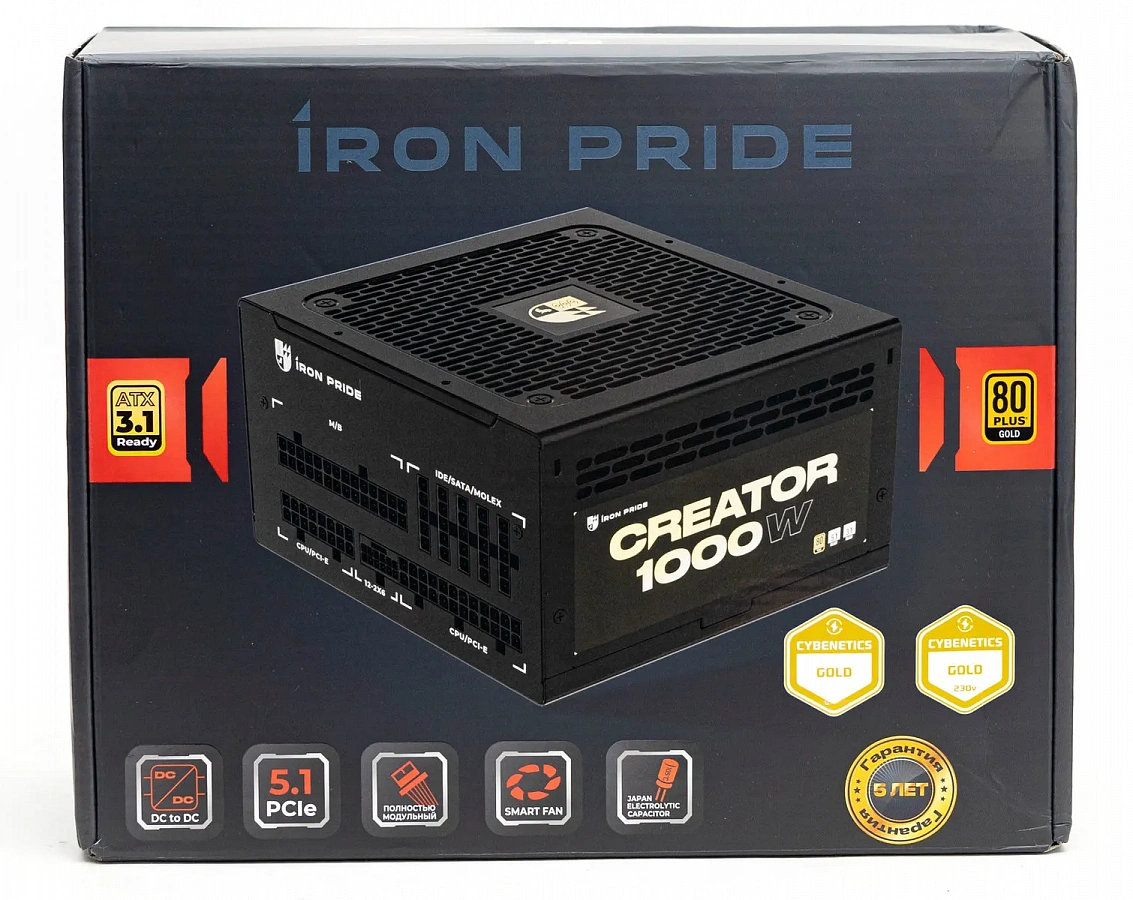

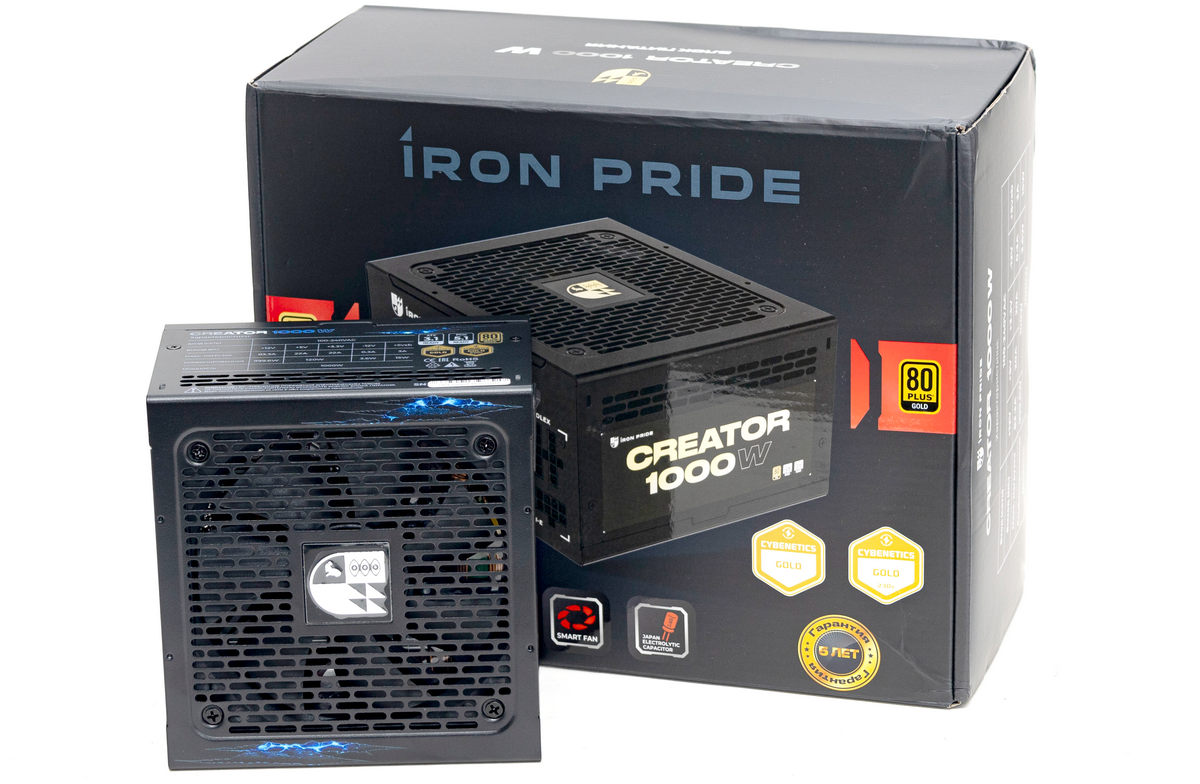

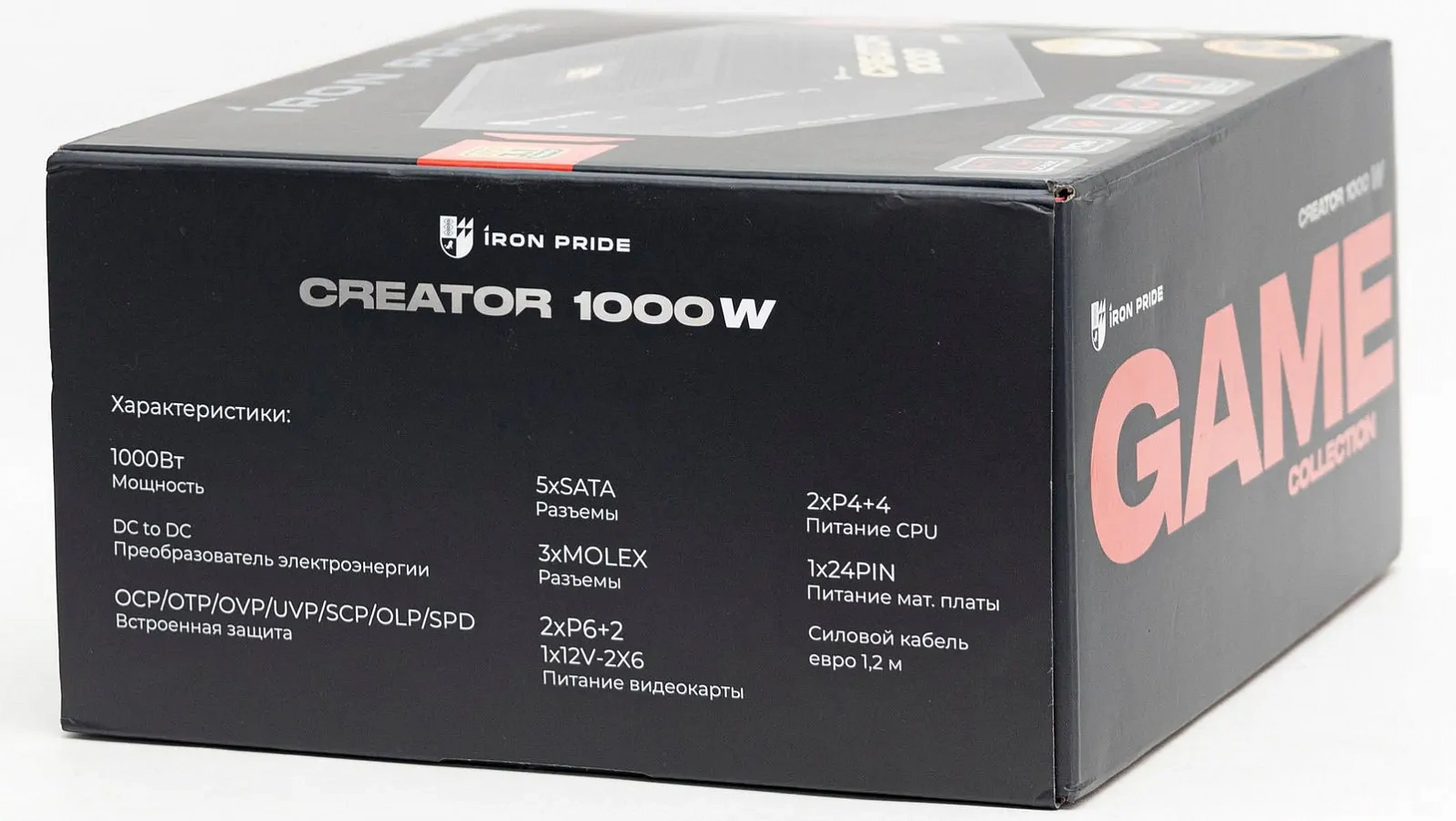

Коробка из черного картона с цветной полиграфией и глянцевыми вставками, выглядит ярко и солидно. Много информации об изделии, но часть не соответствует описанию на сайте, будем смотреть по тестам: Japan electrolytic, Smart FAN, DC-DC, гарантия 5 лет.

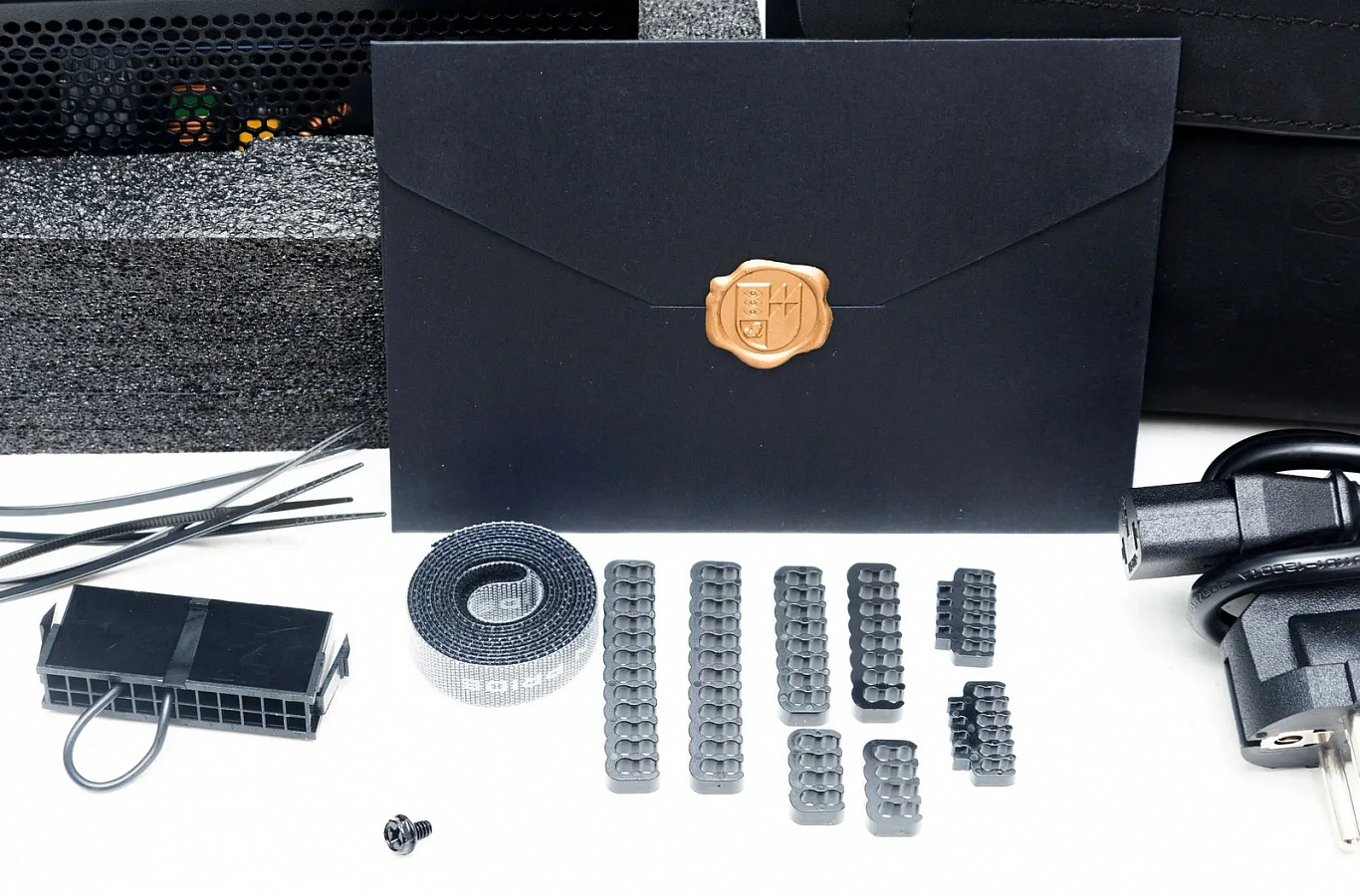

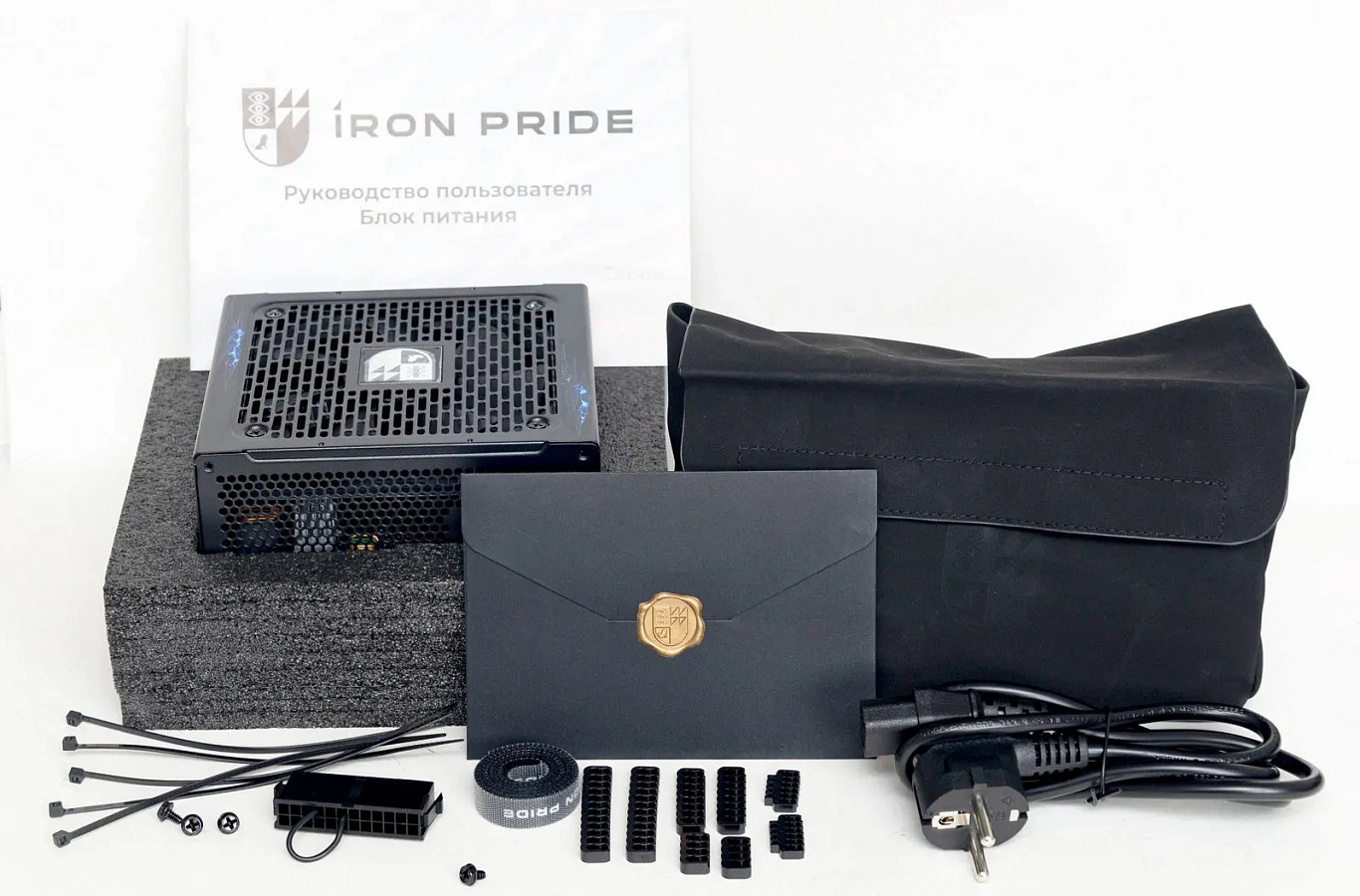

Комплект также как у премиальных блоков; тканевый бархатный футляр для кабелей, холдеры для укладки кабелей, рулон стяжки на липучках, колодка для автономного запуска БП, конверт со стилизованной сургучной печатью для гарантийного письма.

Бумажное руководство пользователя, пластиковые стяжки, винты крепления и сетевой кабель, это уже по стандарту.

Кабели и коннекторы

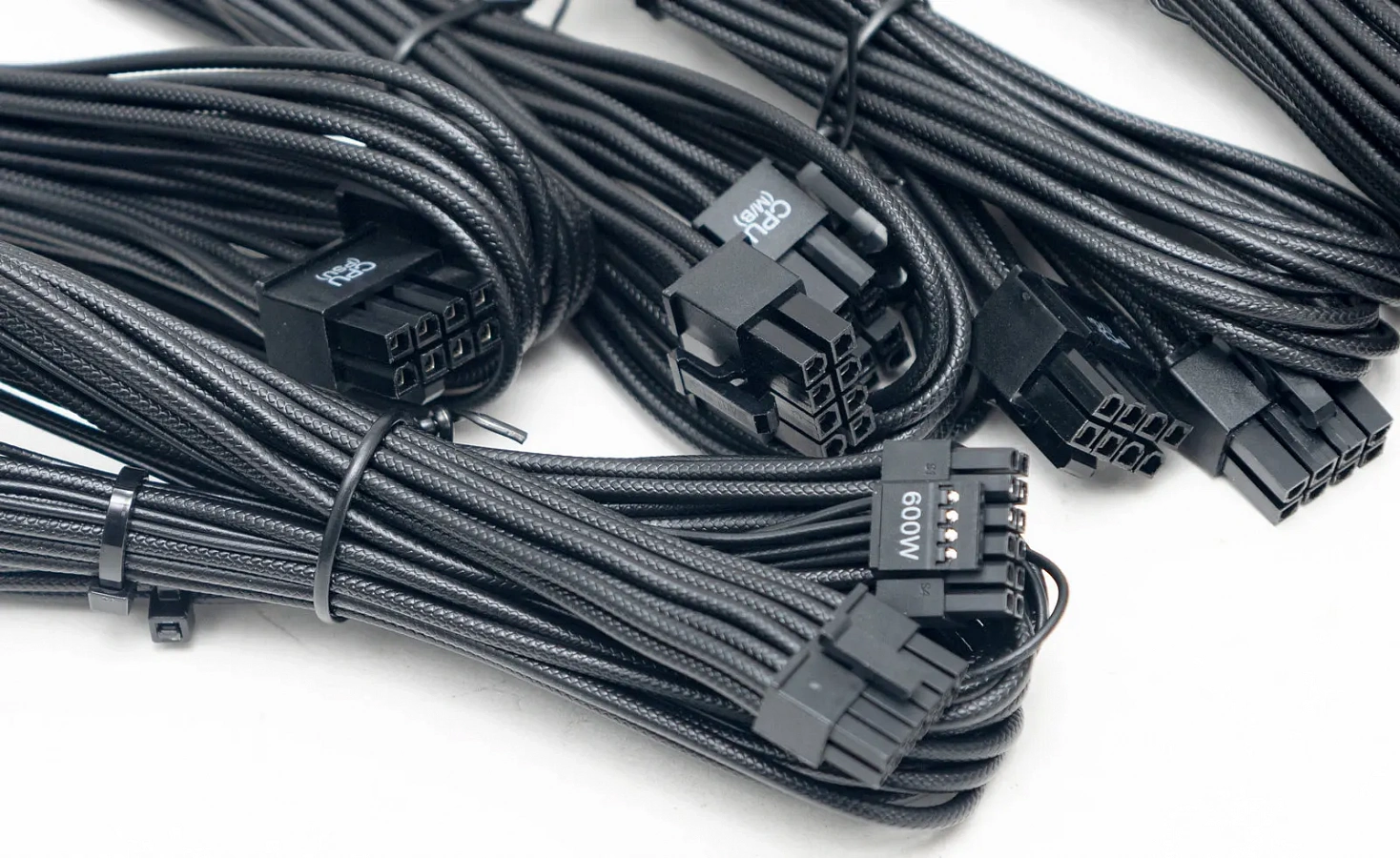

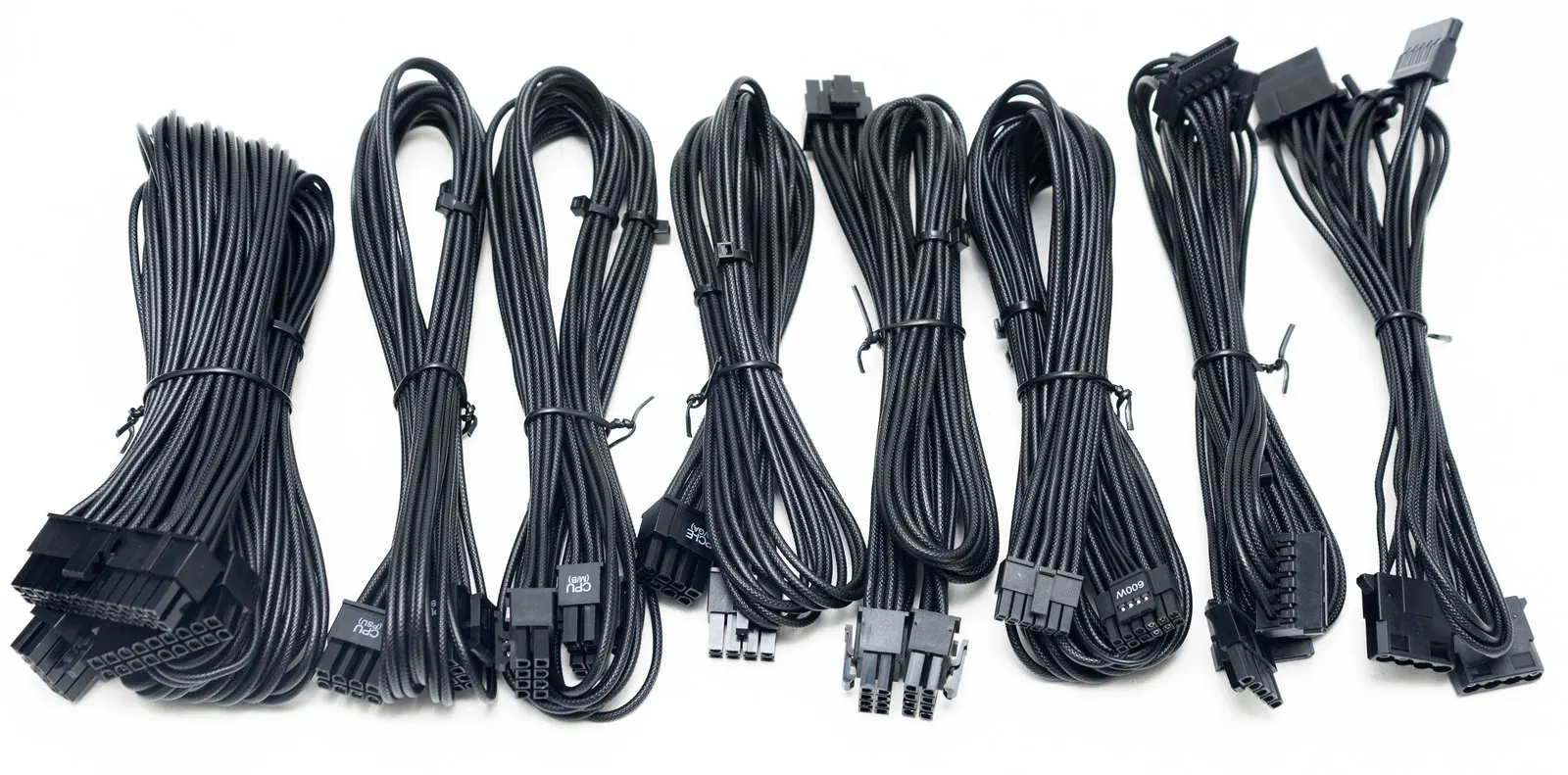

В комплекте восемь модульных кабелей. Все в виде пучков проводов в индивидуальной оплетке с текстурированной поверхностью. Все основные провода калибром 16AWG, для питания периферии 18AWG. Провода мягкие, удобные для укладки.

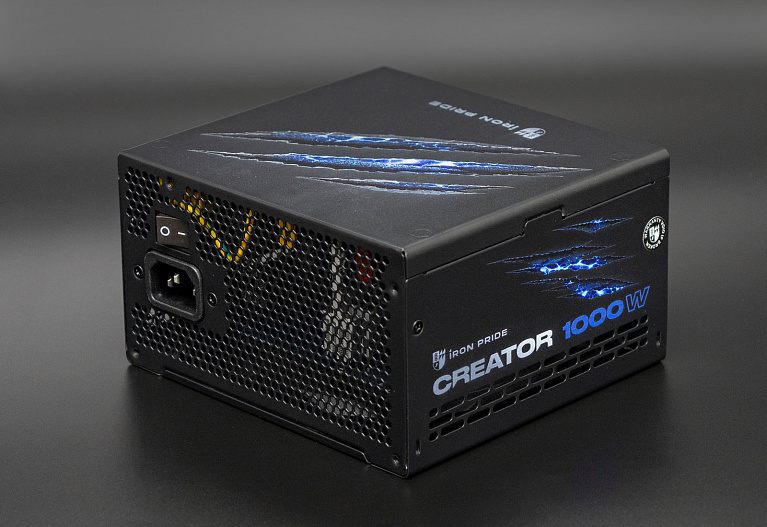

Внешний вид

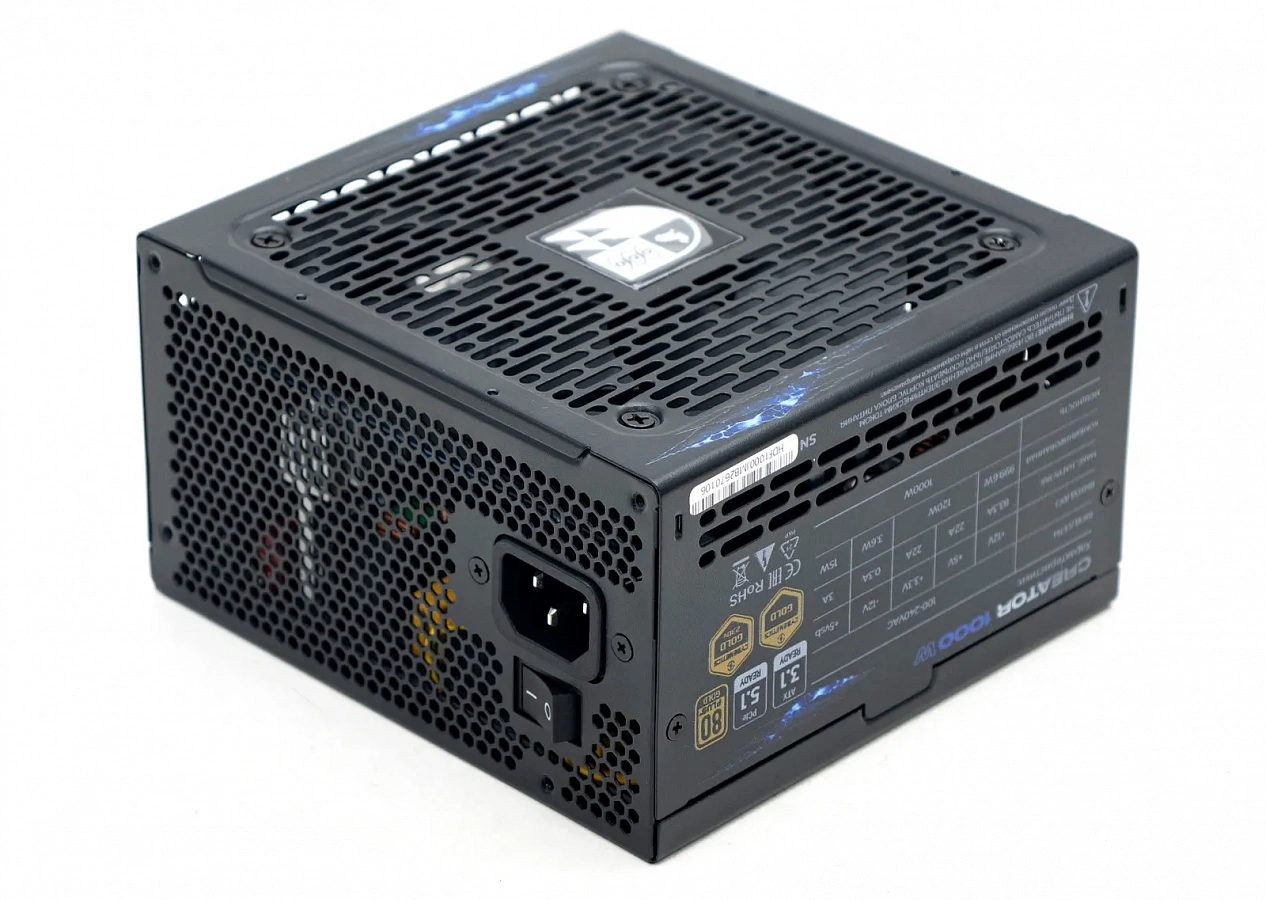

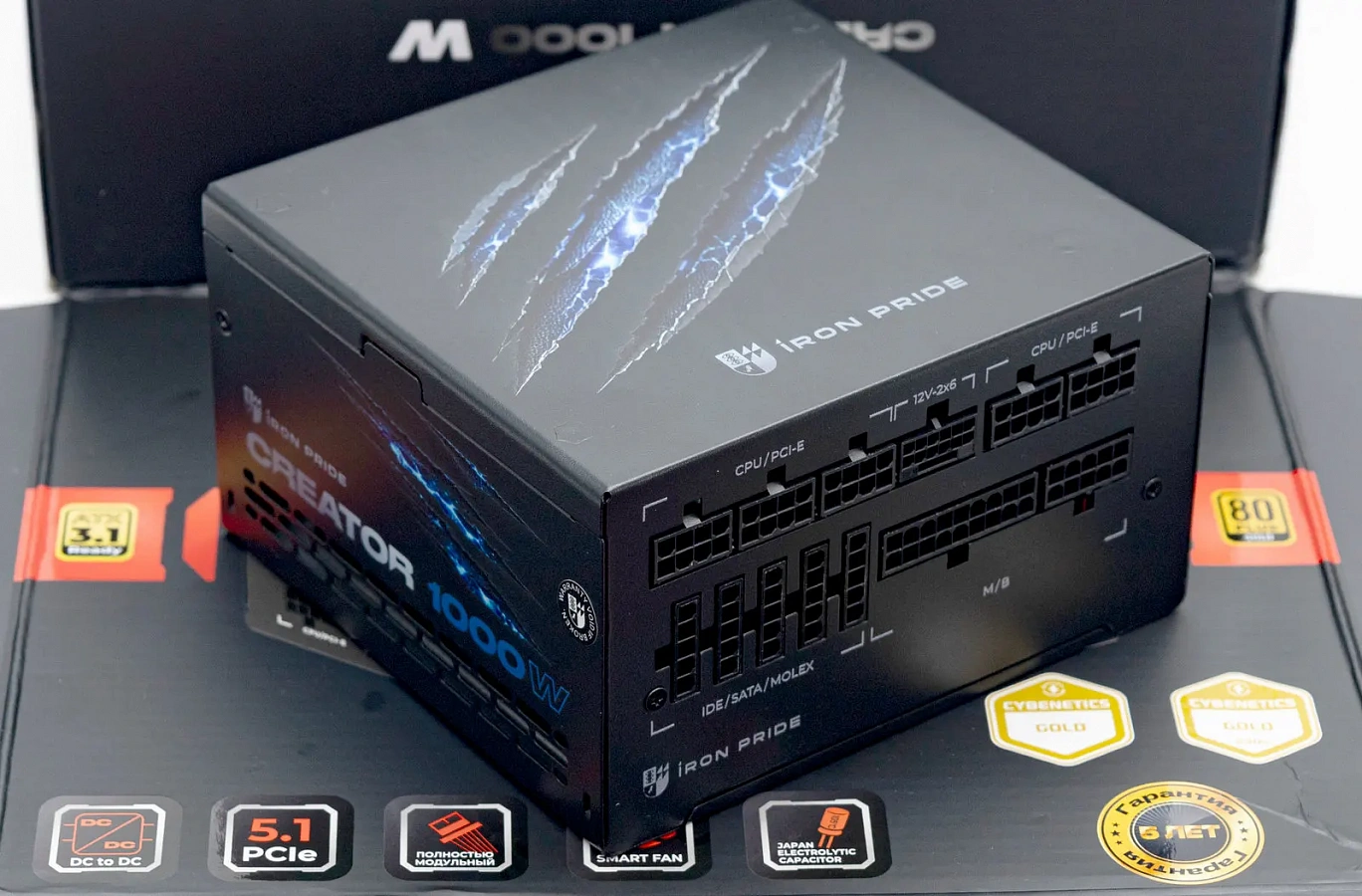

Обычный призматический корпус черного цвета, боковые углы немного скругленные. На нижней панели и узкой полосой на боковых гранях вентиляционные перфорации в виде кирпичной кладки, ранее такую перфорацию мы встречали у одного известного бренда, это была их визитная карточка.

Снизу по центру блестящий шильдик с логотипом бренда в виде рыцарского герба.

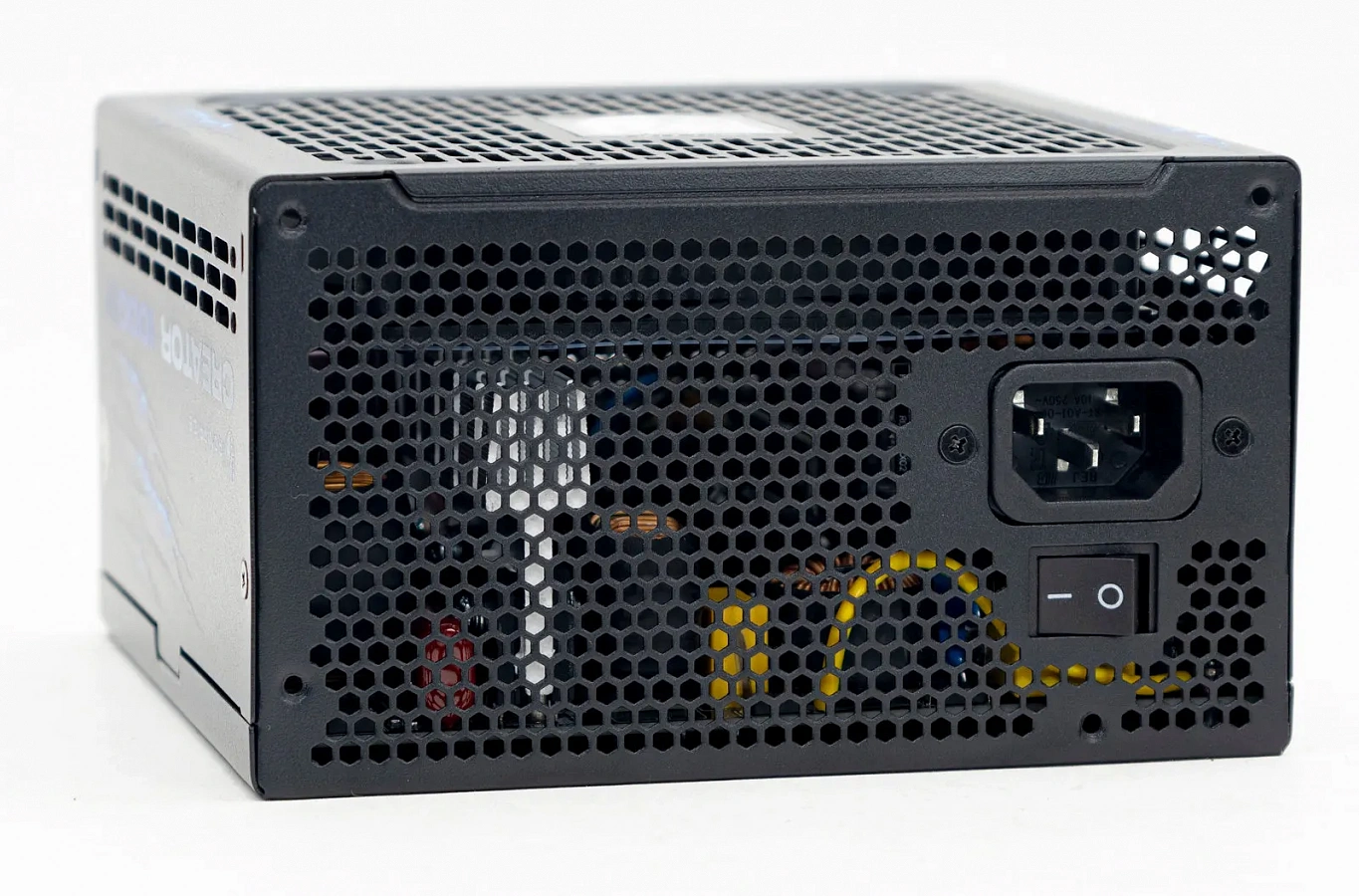

С лицевой стороны перфорации в виде привычных сот, сетевая вилка и тумблер включения немного заглублены в корпус, что говорит об их размещении на основной плате, а не на корпусе.

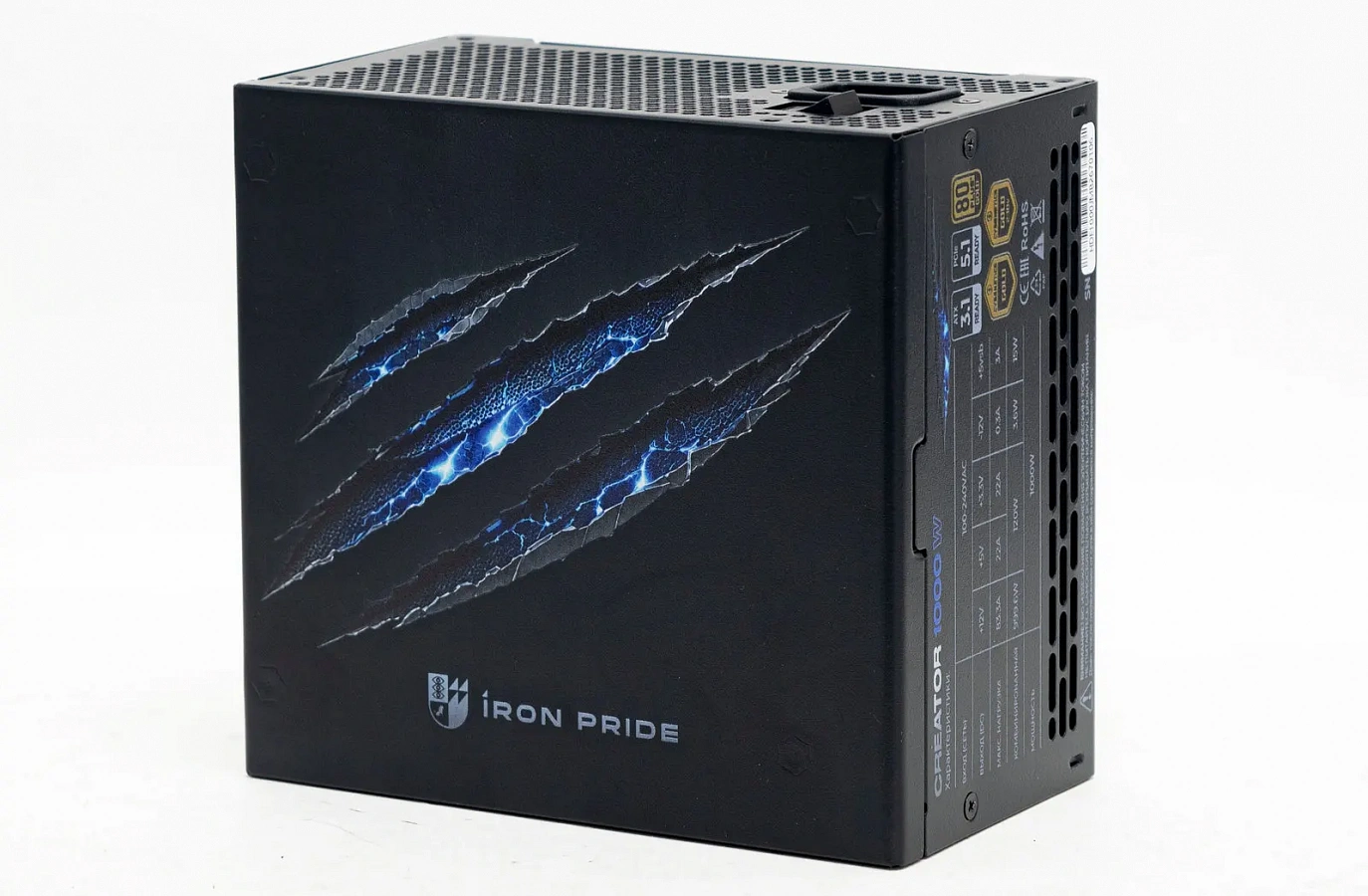

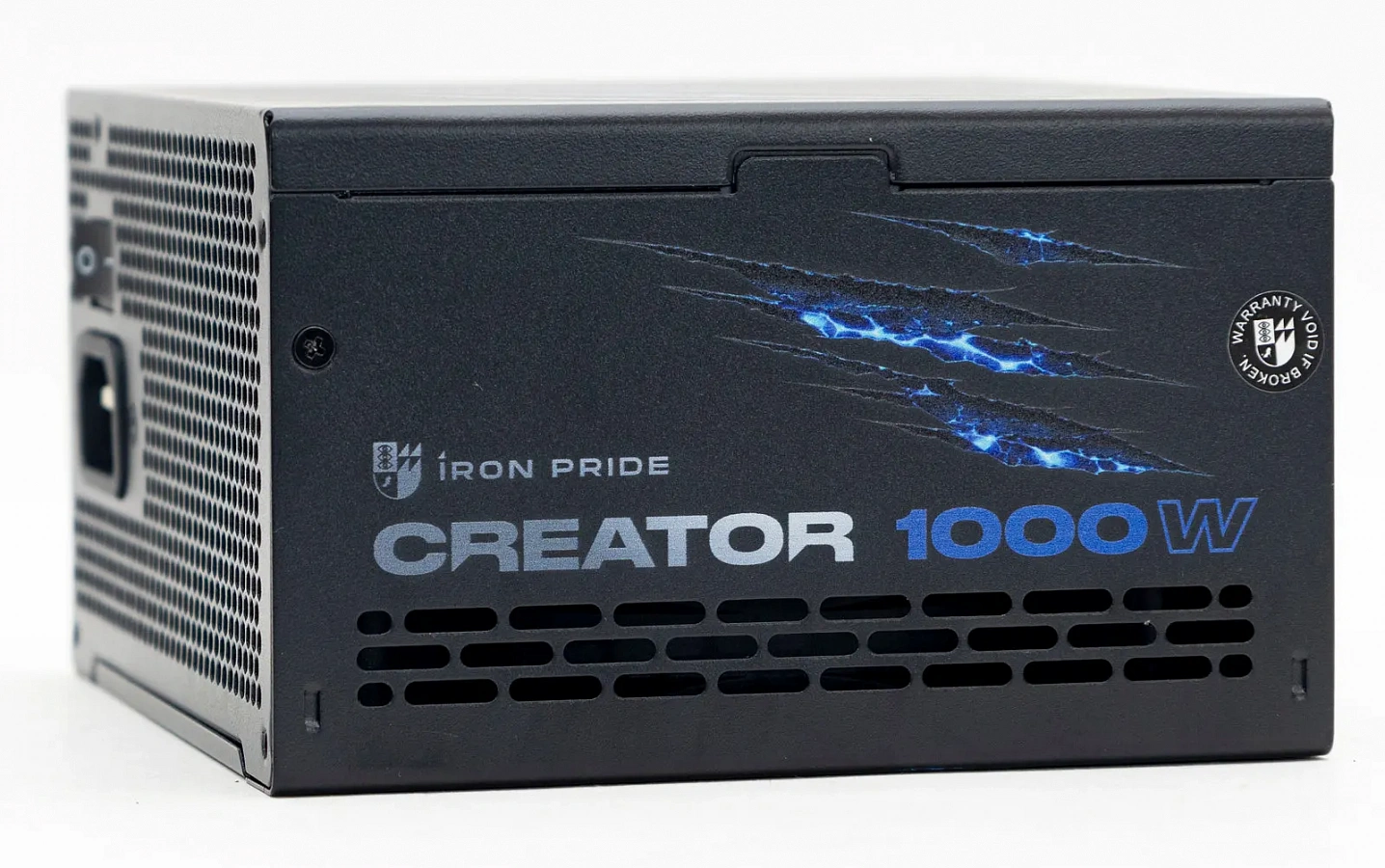

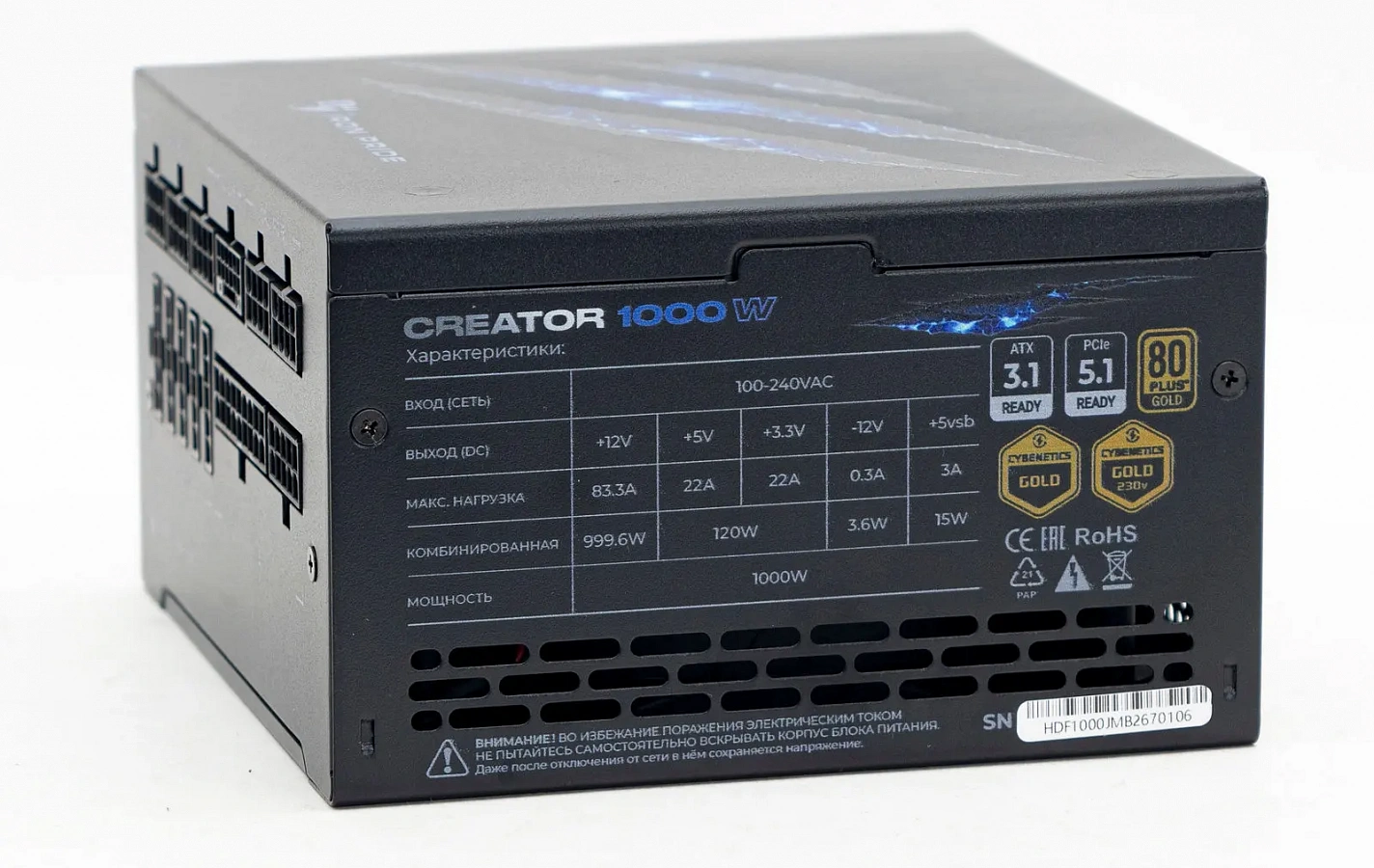

По бокам, вместо привычных наклеек, краской нанесен с одной стороны логотип, наименование модели и рисунок царапин, с другой характеристики изделия.

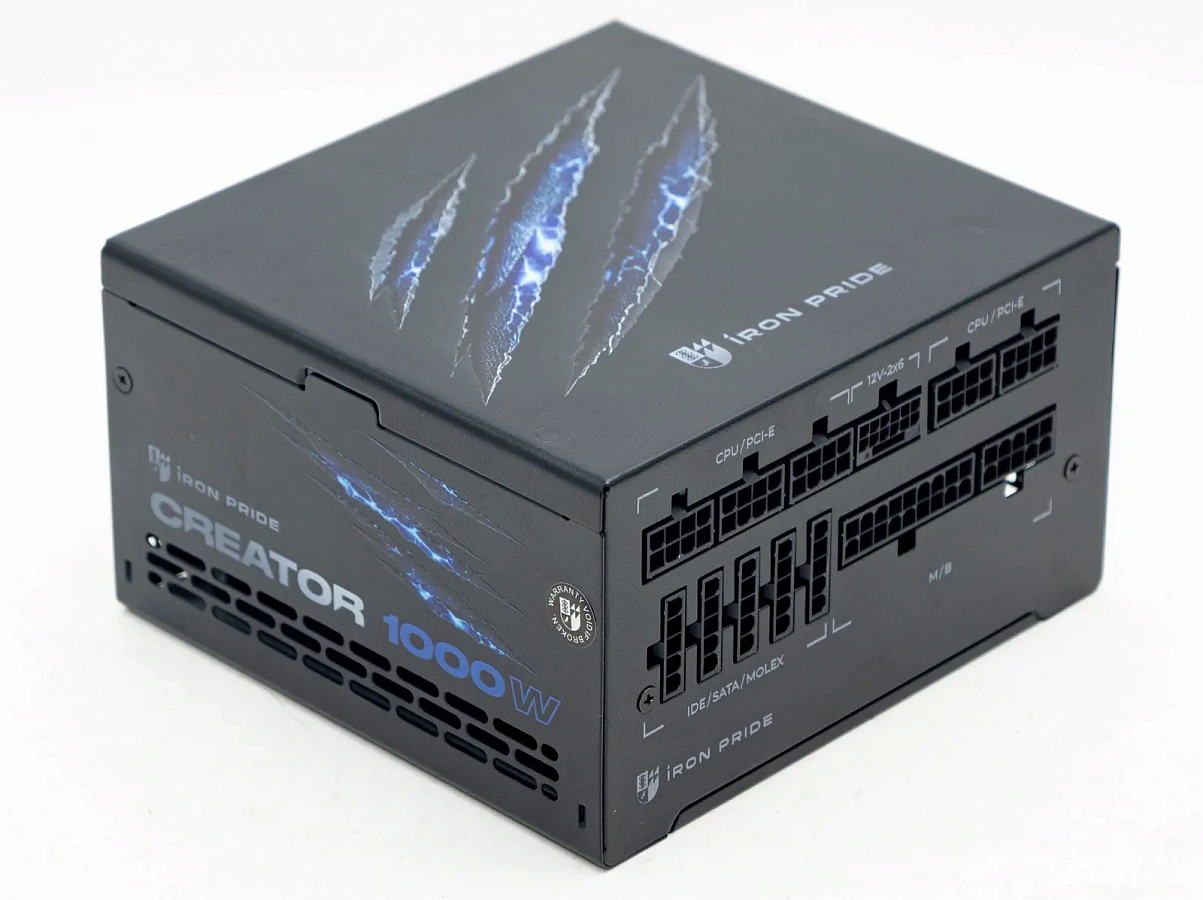

Так же красочно оформлена верхняя панель – логотип и глубокие царапины с неоновой подсветкой (не реальные, а изображение).

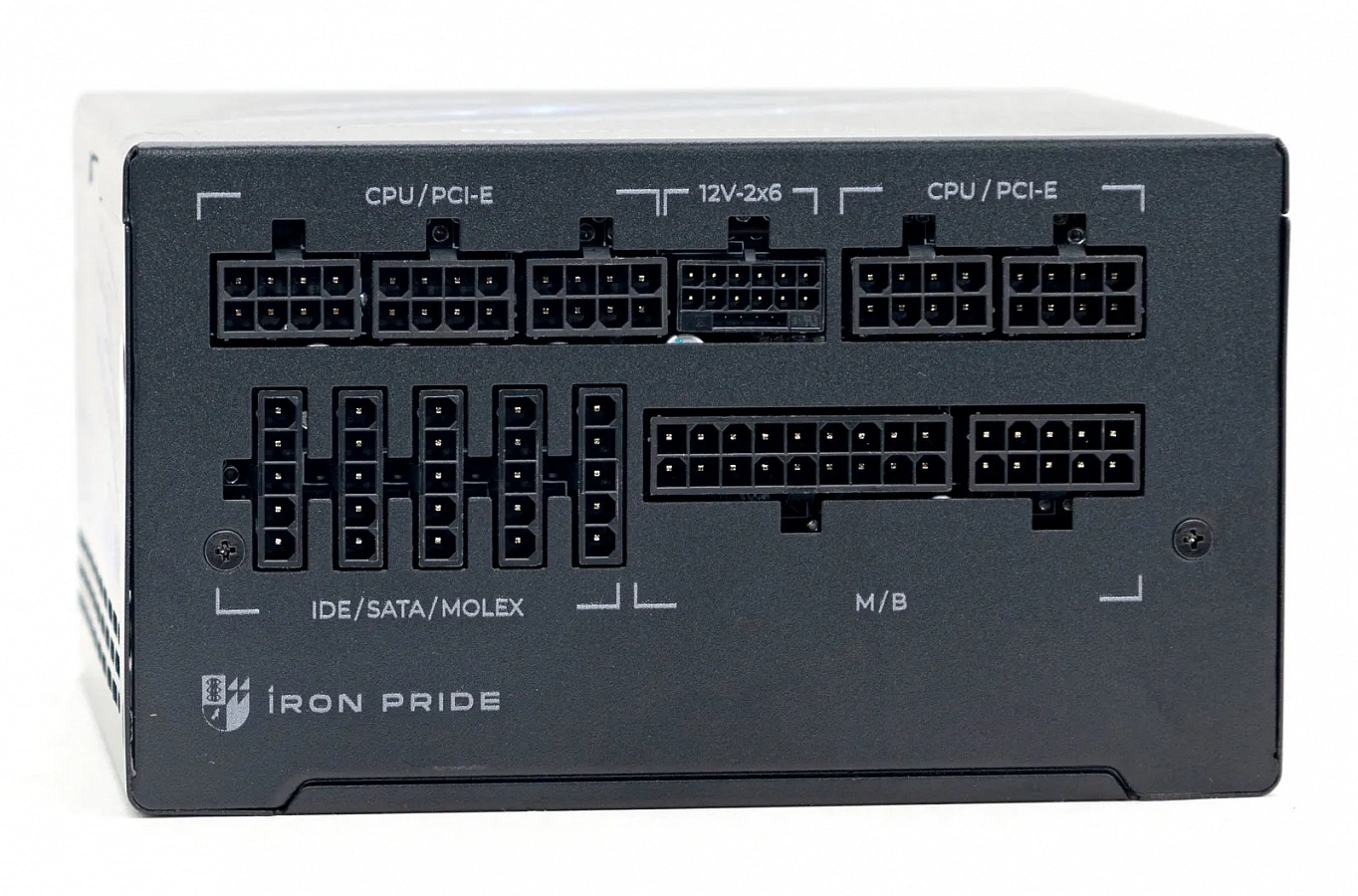

С тыльной стороны колодки для подключения модульных кабелей. Здесь их с запасом, больше, чем кабелей в комплекте, особенно это касается периферийных кабелей – пять колодок для двух кабелей. Все сгруппированы и подписаны.

Охлаждение

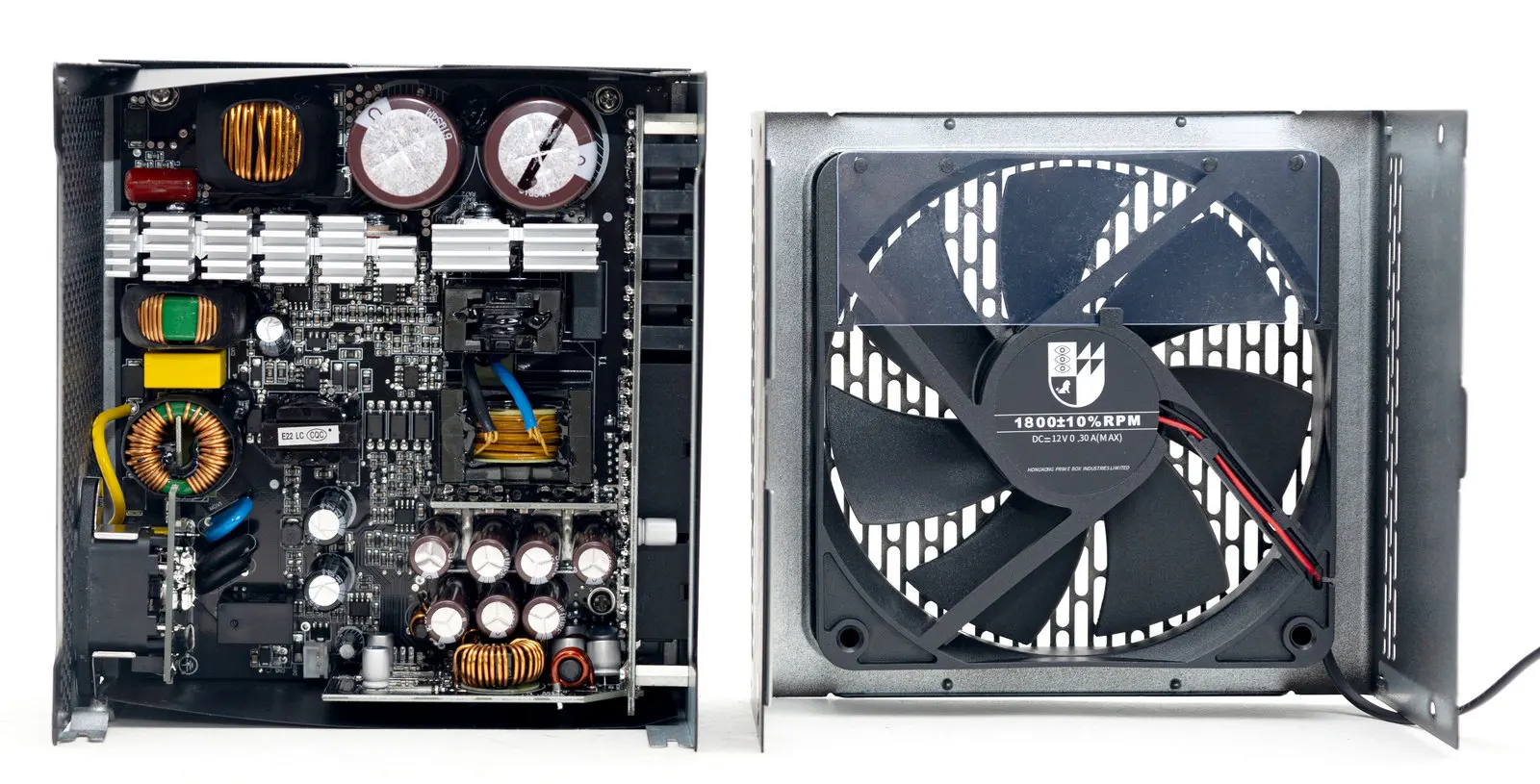

Вентилятор установлен без маркировки модели. Логотип бренда, указание оборотов 1800±10% RPM (в характеристиках на сайте значится 2000 RPM), и надпись «hongkong prime box industries limited».

Часть вентилятора закрыта пластиковой накладкой, в корпусе имеются специальные пазы, что говорит о его проектировке именно для БП, питание 2-пин.

Схемотехника

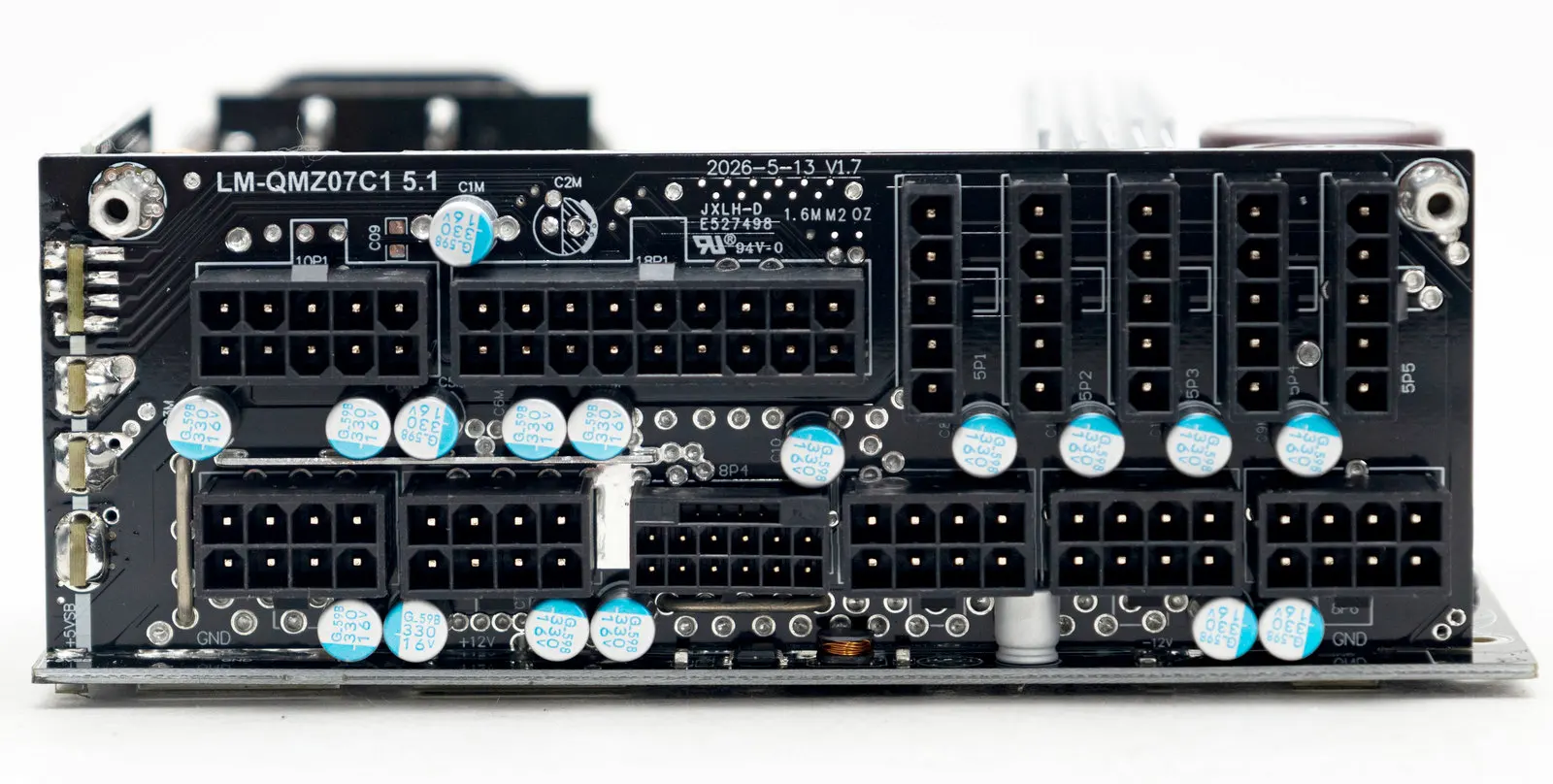

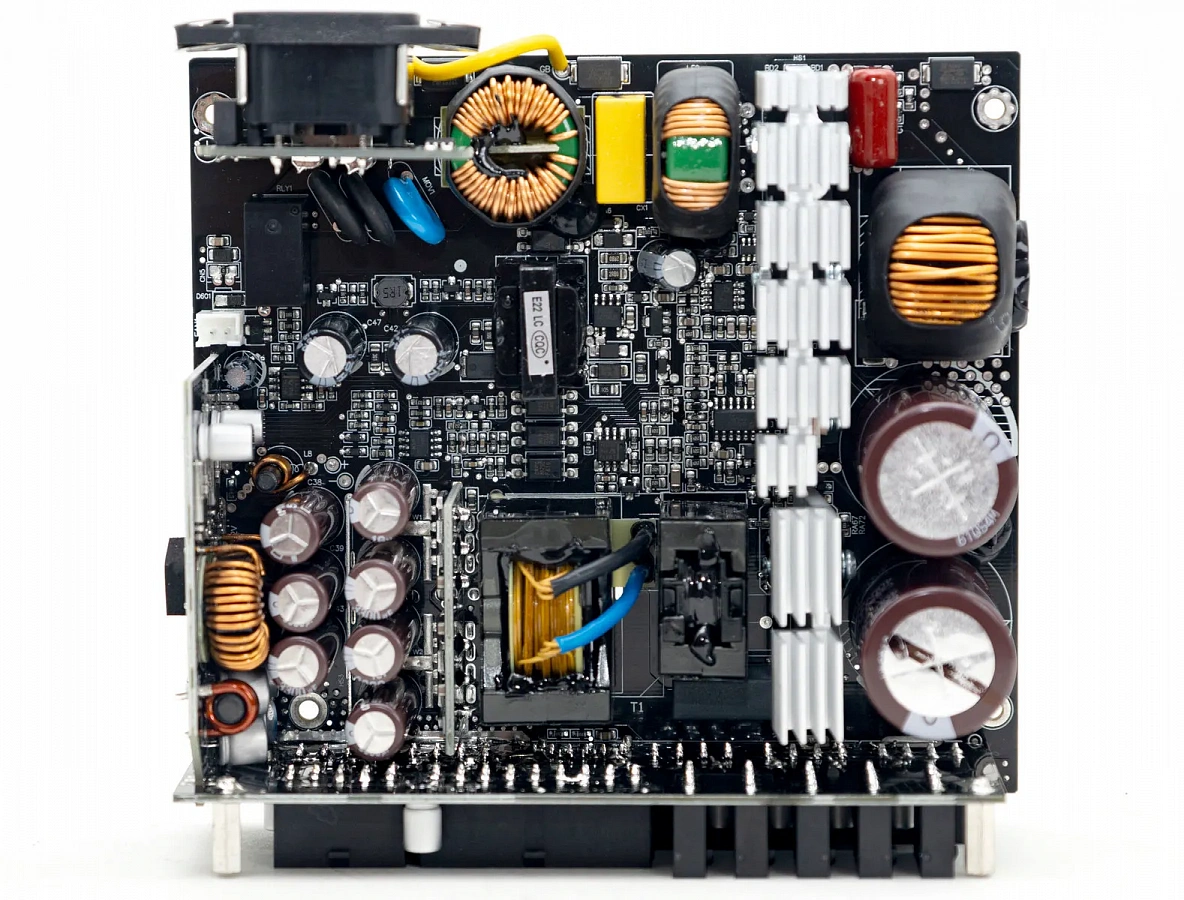

ОЕМ производитель Lemon ET. Данный производитель в наших обзорах еще не встречался. На одной из плат маркировка LM-QMZ07C1 5.1, дата 2026-5-13, версия V1.7.

Топология - полумост с LLC-резонансным преобразователем, синхронным выпрямителем канала +12В и DC-DC преобразователями вторичных линий.

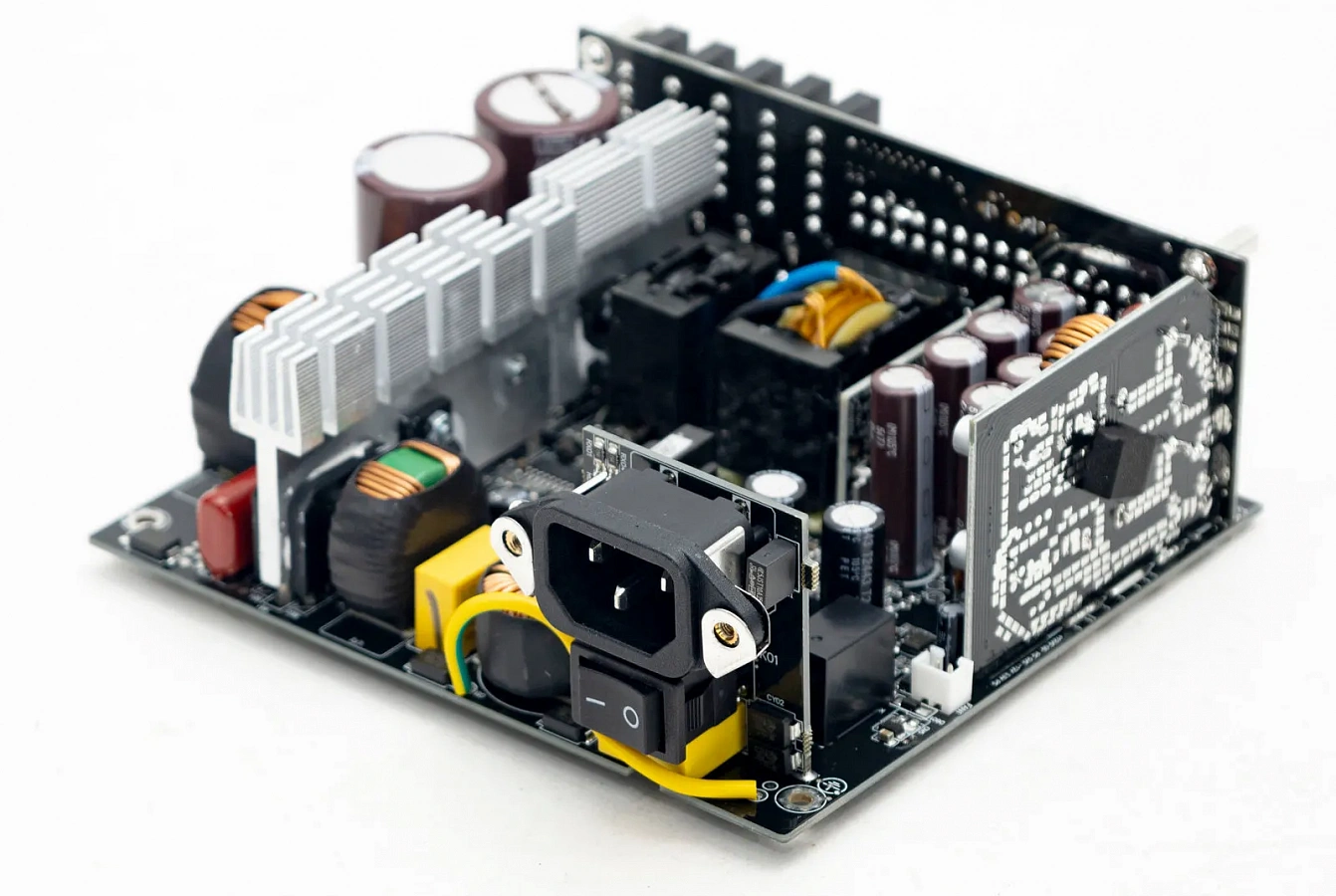

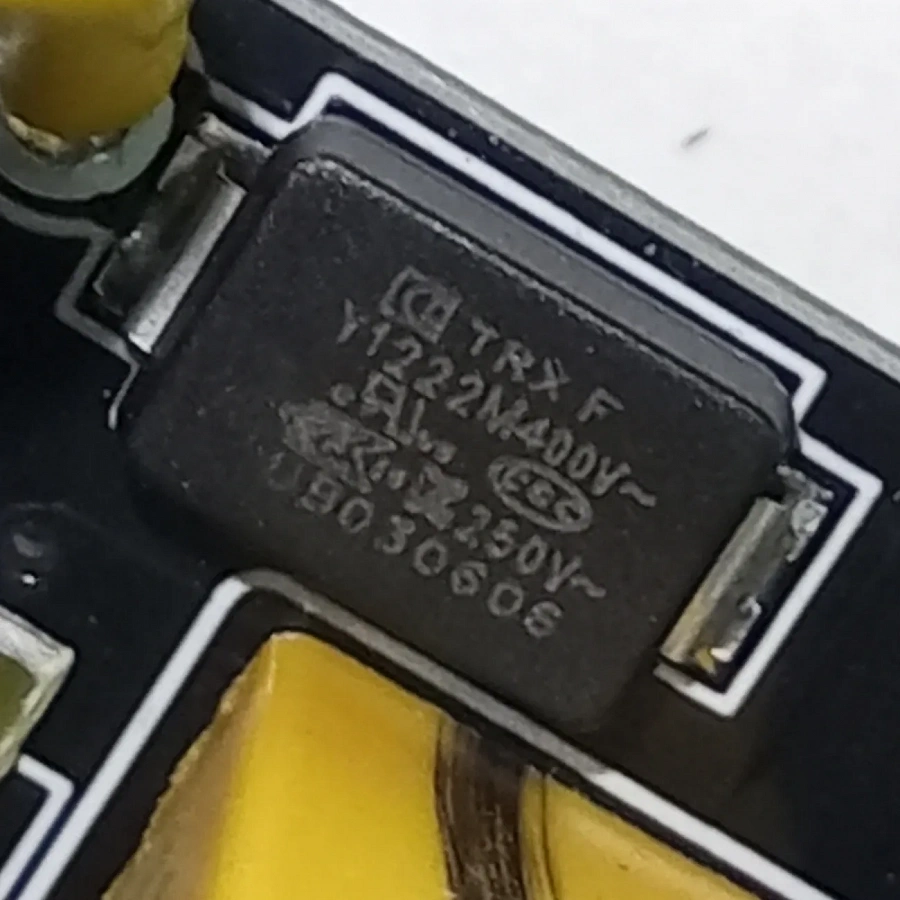

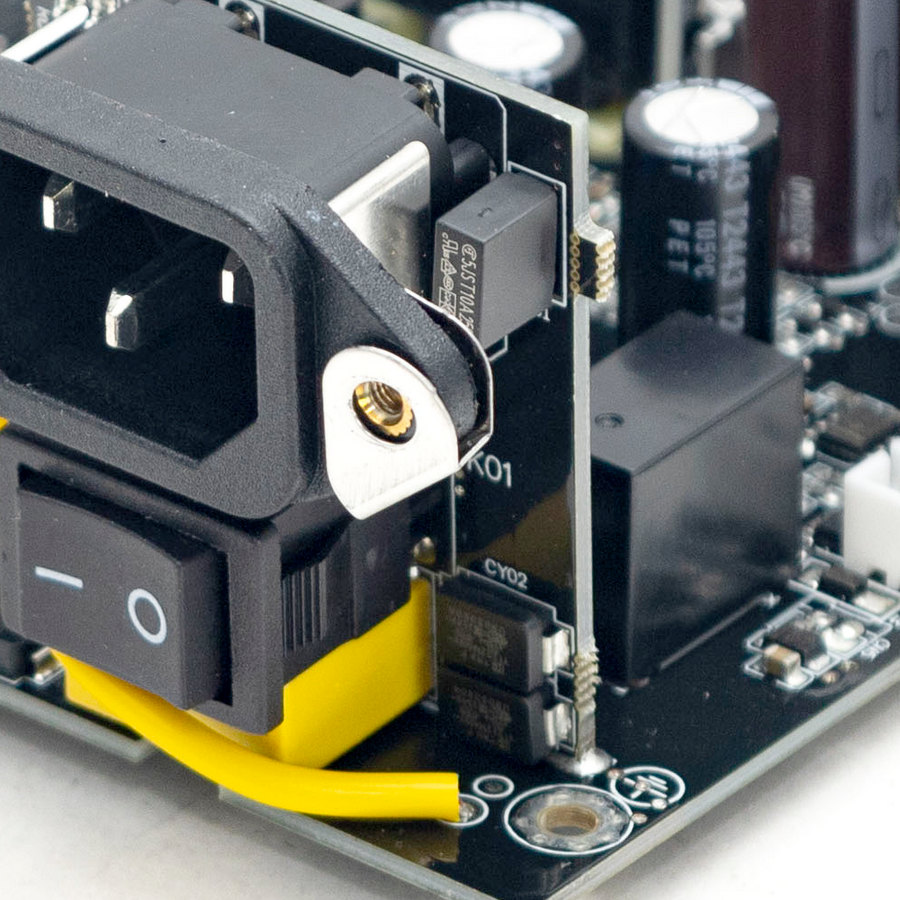

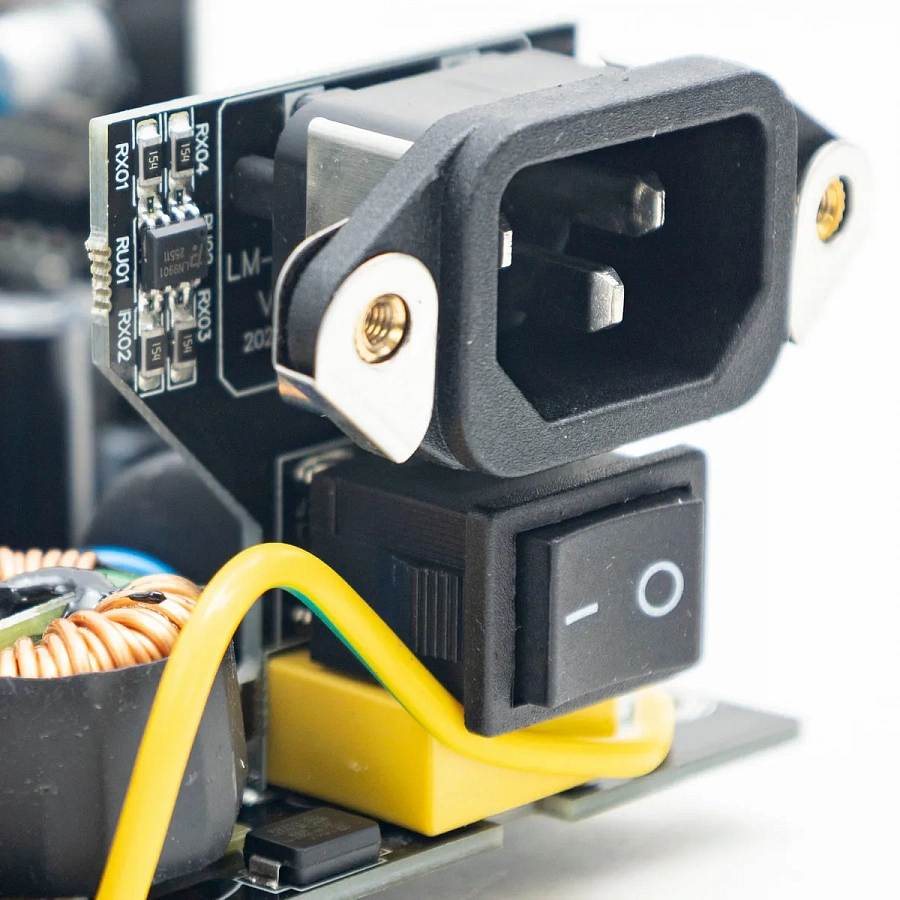

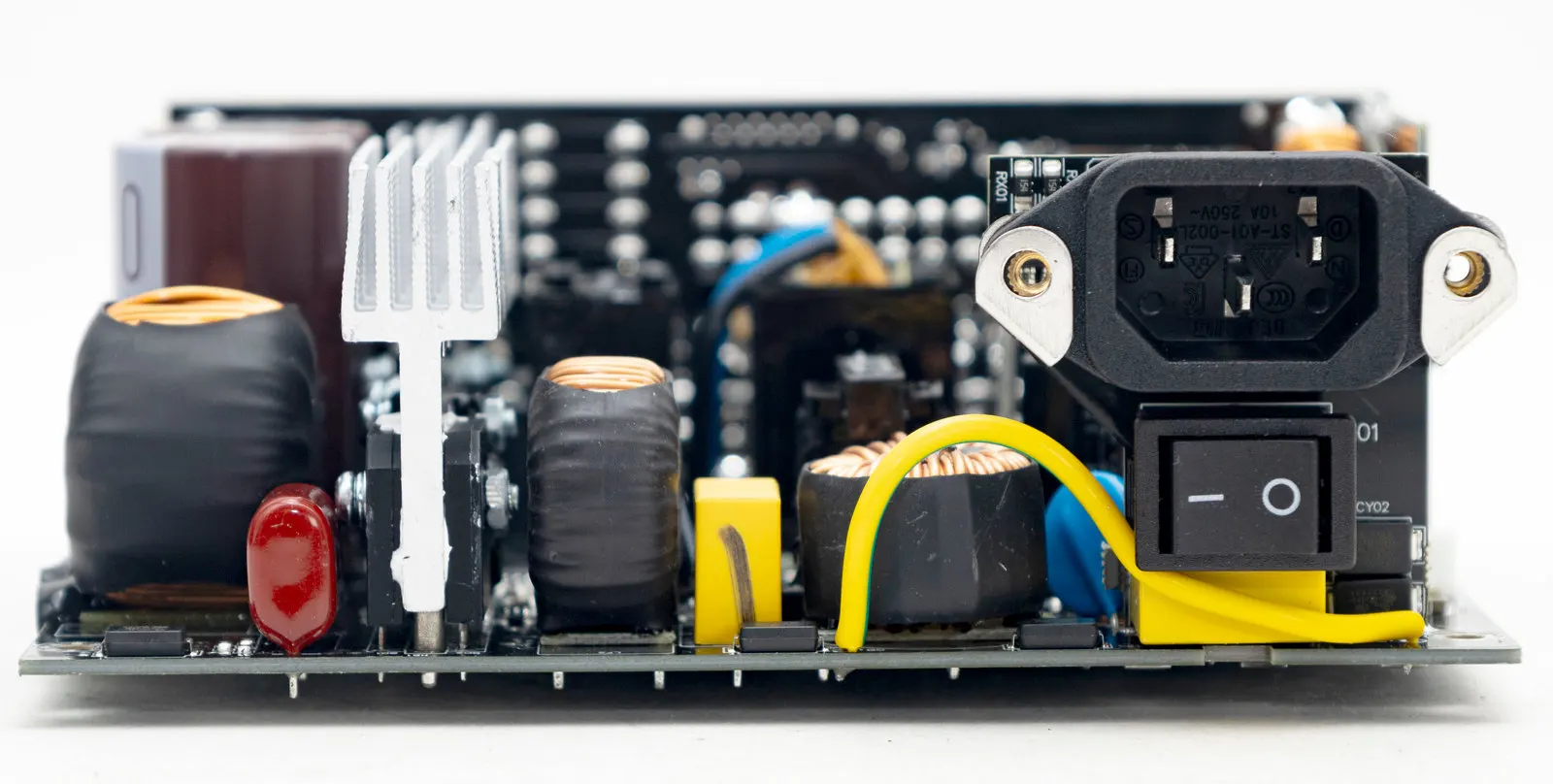

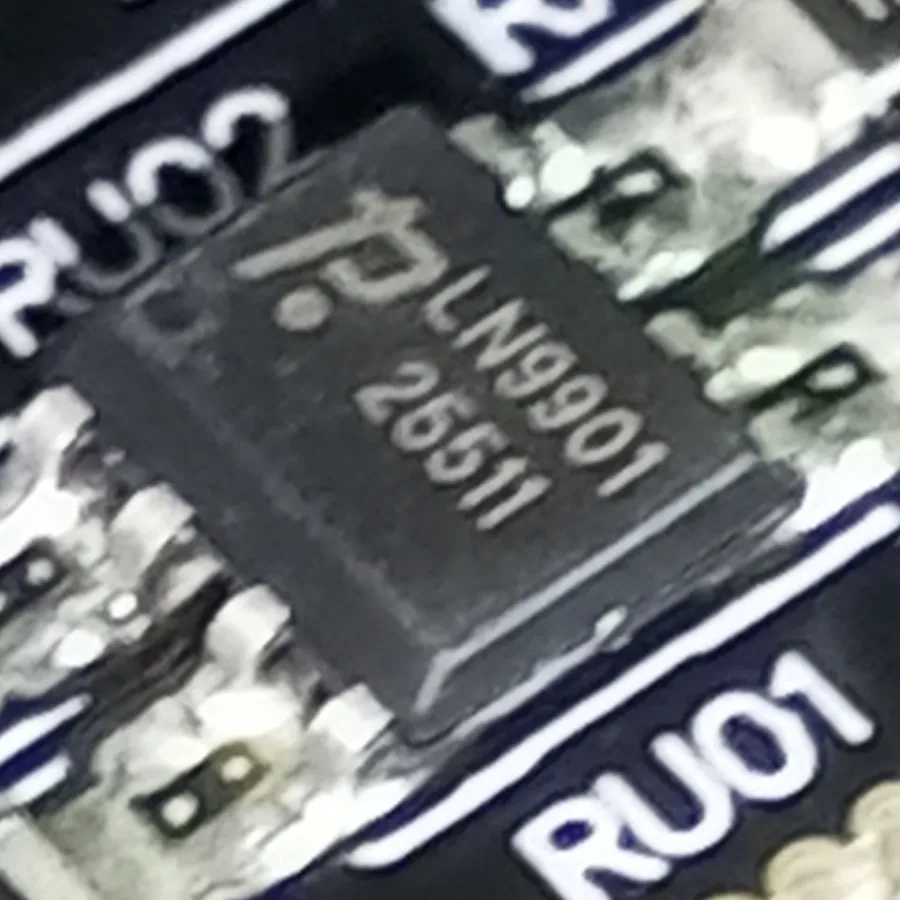

Входная вилка и тумблер включения на вертикальной плате, на ней же первое звено фильтра: два Y-конденсатора с маркировкой Y1222M400 TRX F, один Х-конденсатор и схема разрядки конденсаторов на микросхеме LN9901. Здесь же предохранитель на 10 А.

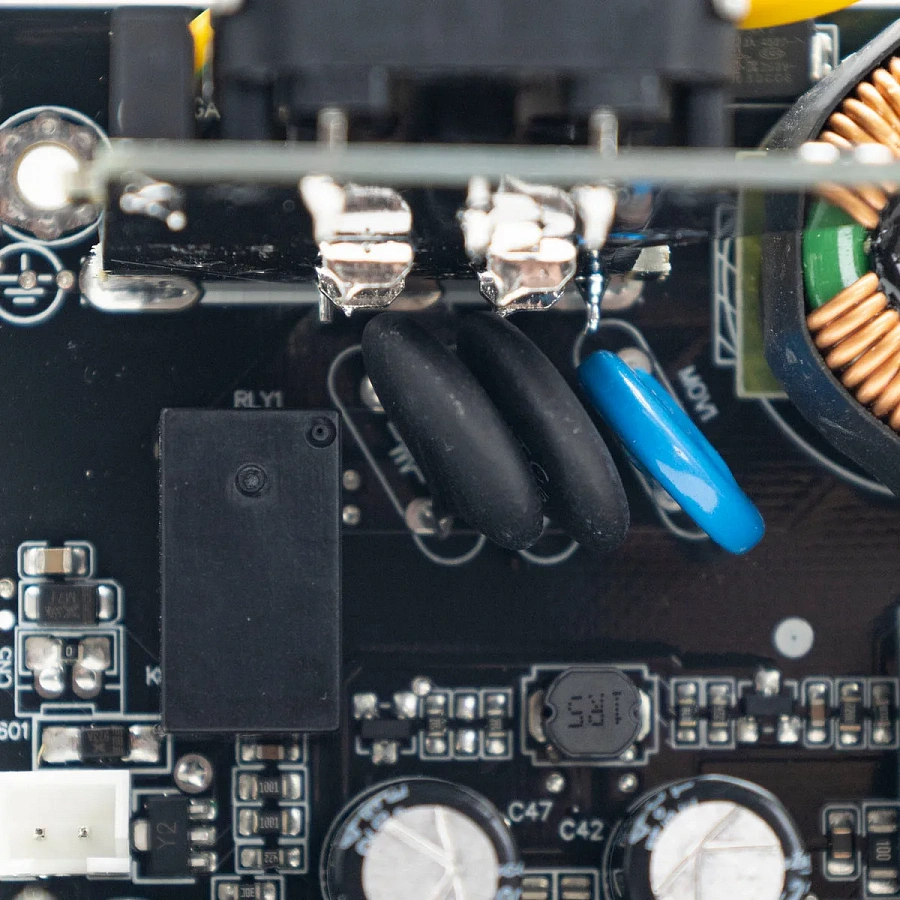

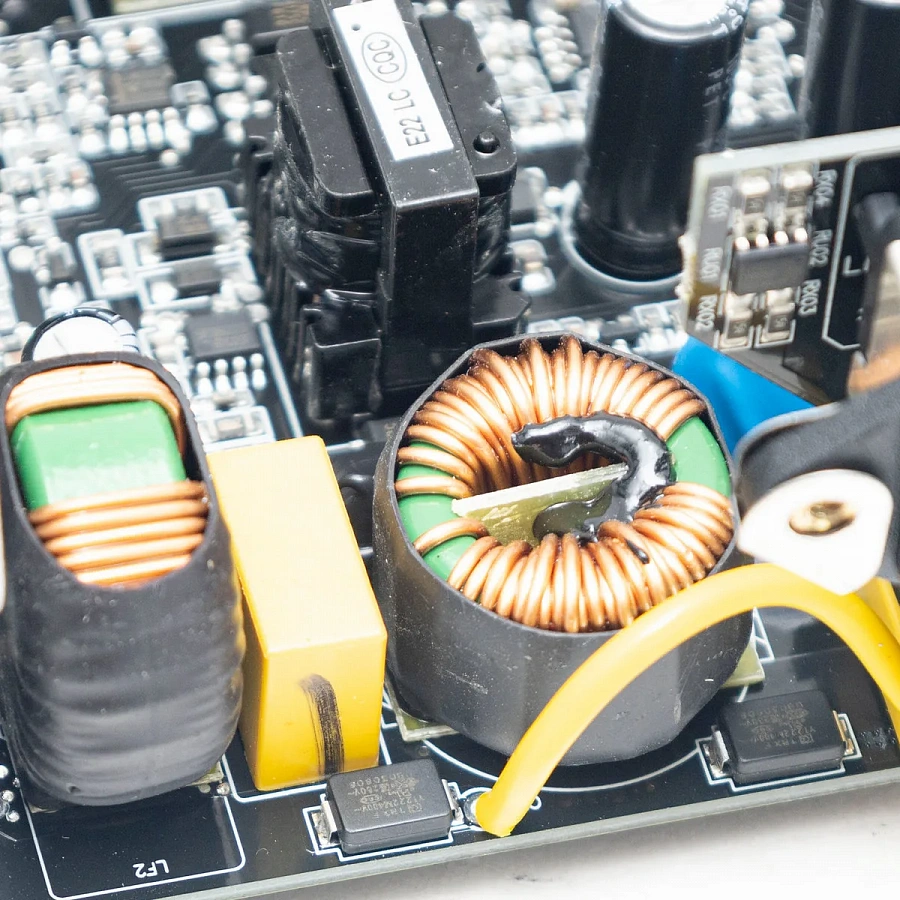

Вторая часть фильтра еще два таких же Y-конденсатора, один Х-конденсатор и два дросселя. Рядом варистор и два термистора NTC 8D-15 с реле.

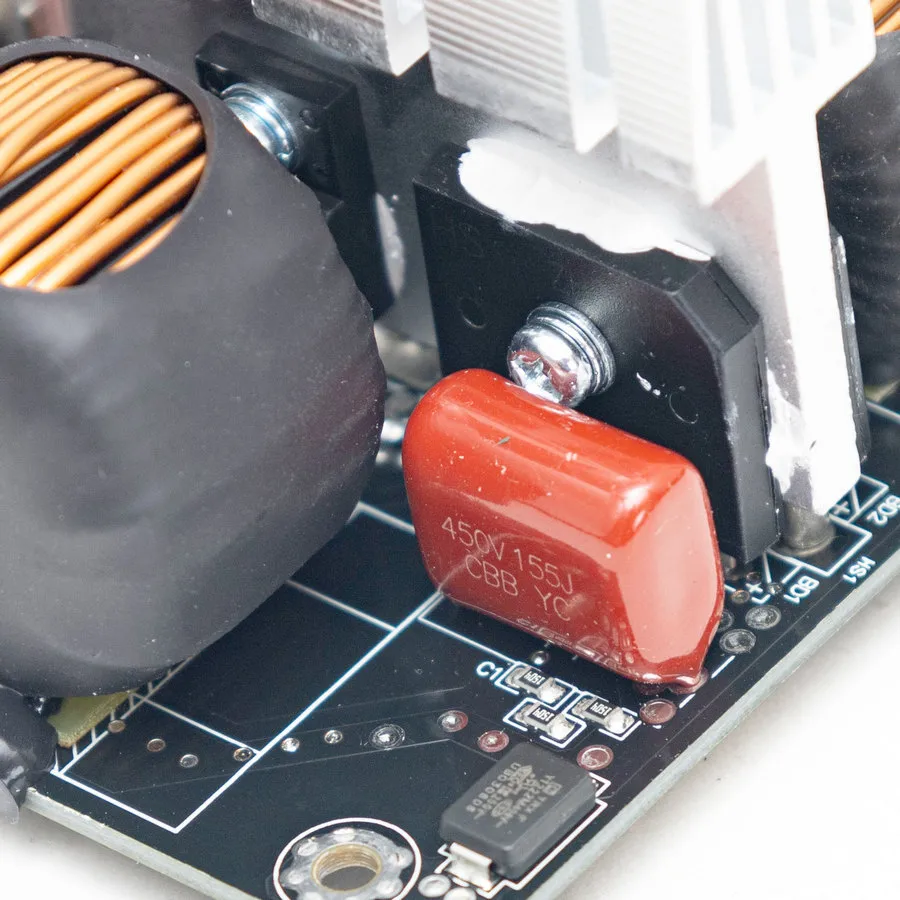

На большом радиаторе по краю - два диодных мостовых выпрямителя GBU1510 (1000В, 15A).

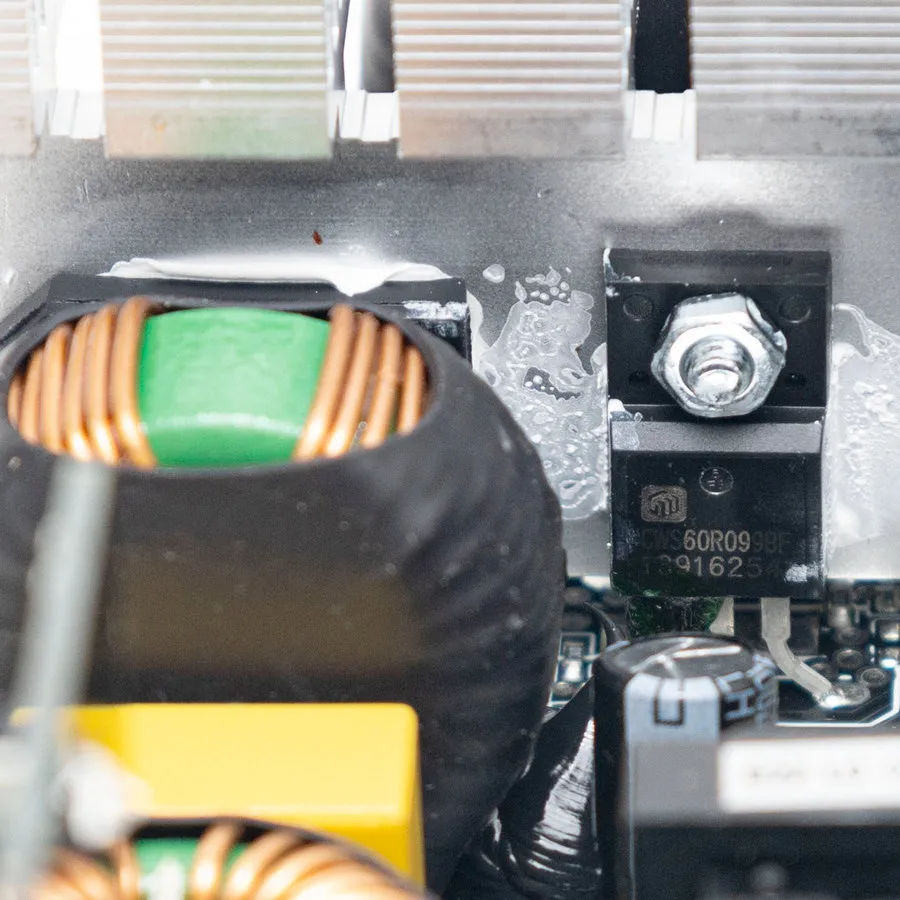

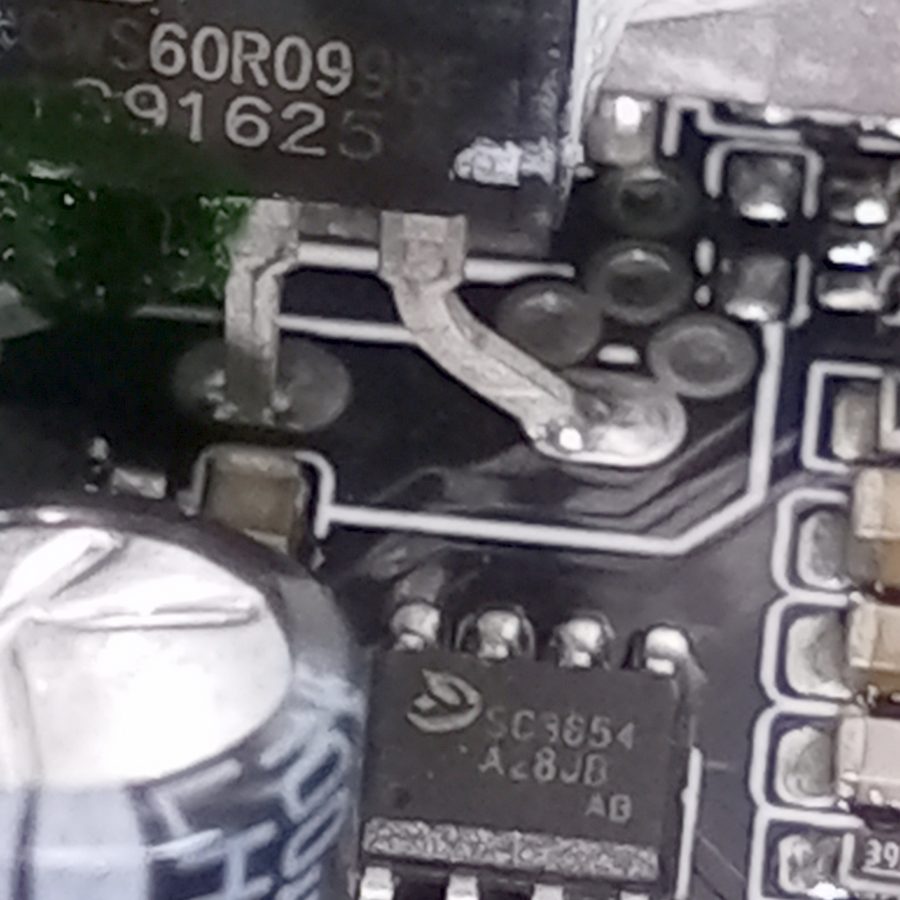

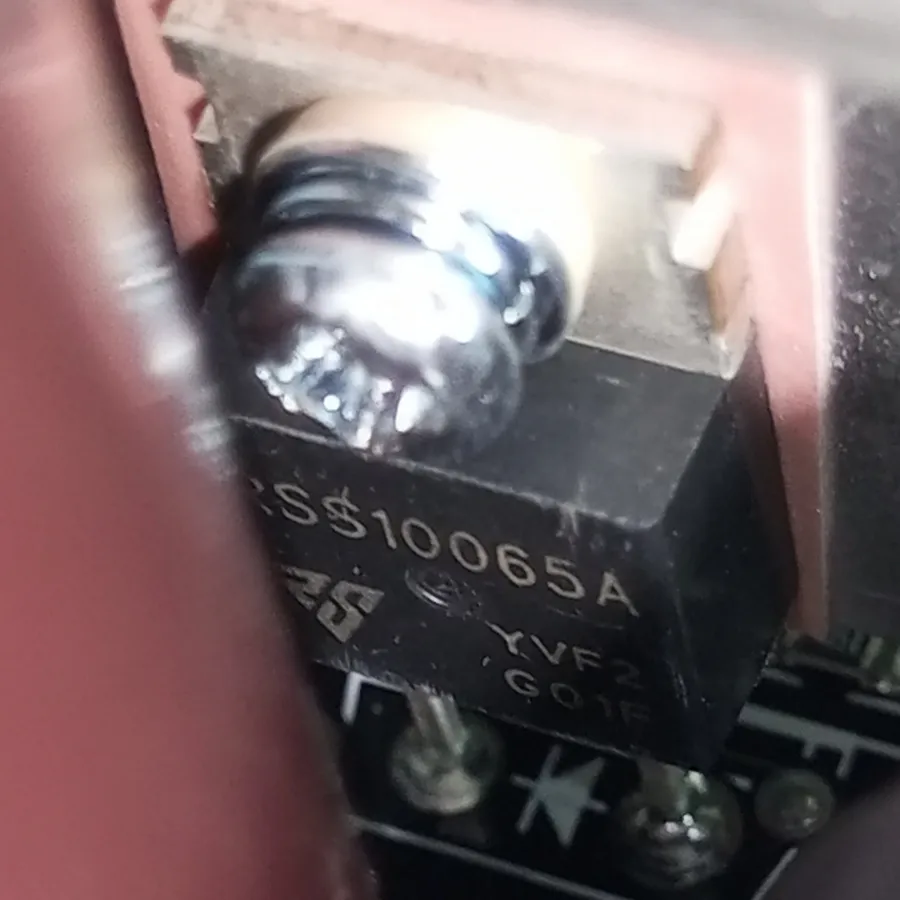

Далее два мосфета Wuhan Xinyuan Semiconductor CWS60R099BF (600В, 25A) и диод RSS10065A (650В, 10A) входящие в APFC. Рядом с радиатором контроллер APFC - Safety-Chip Micro SC3654.

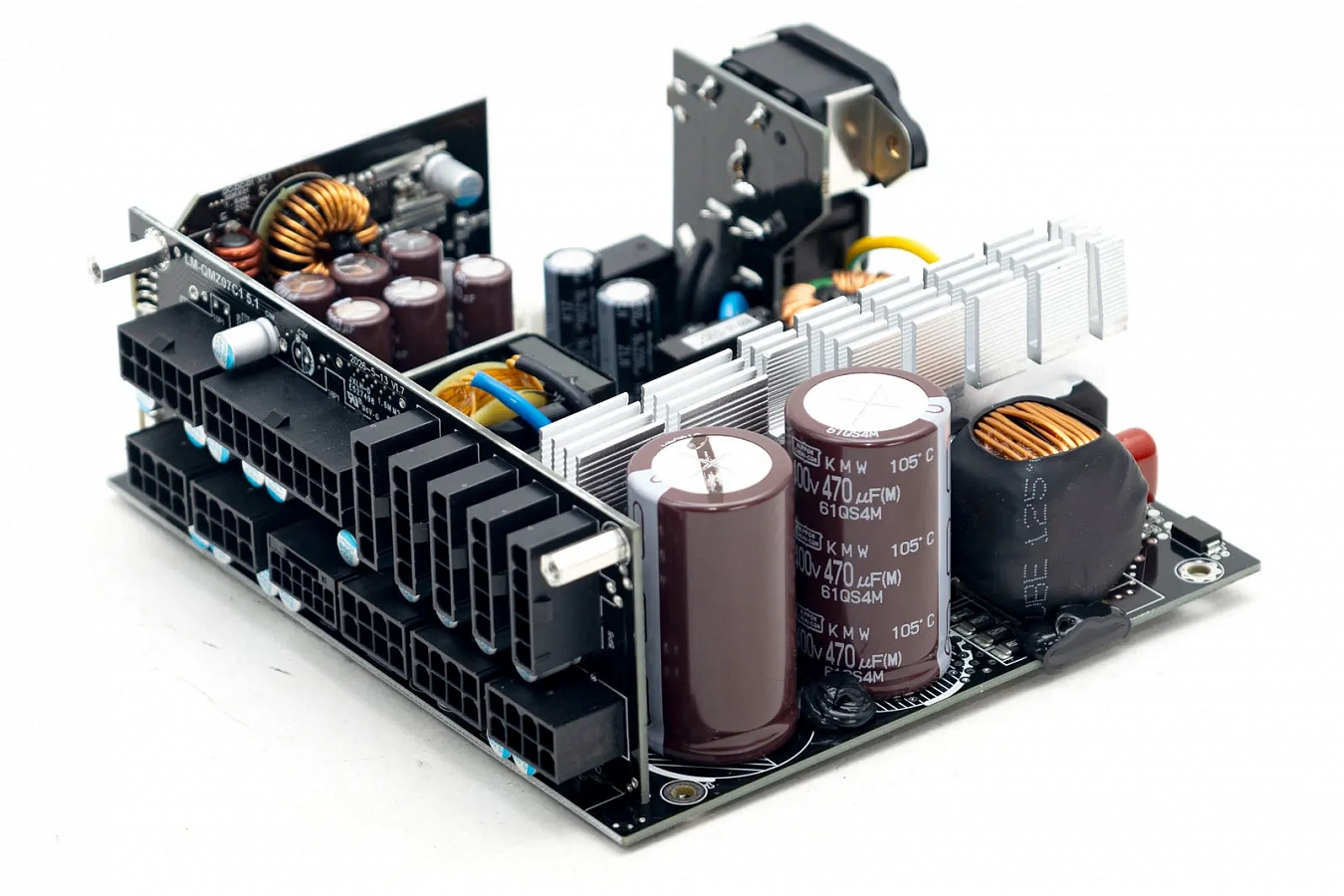

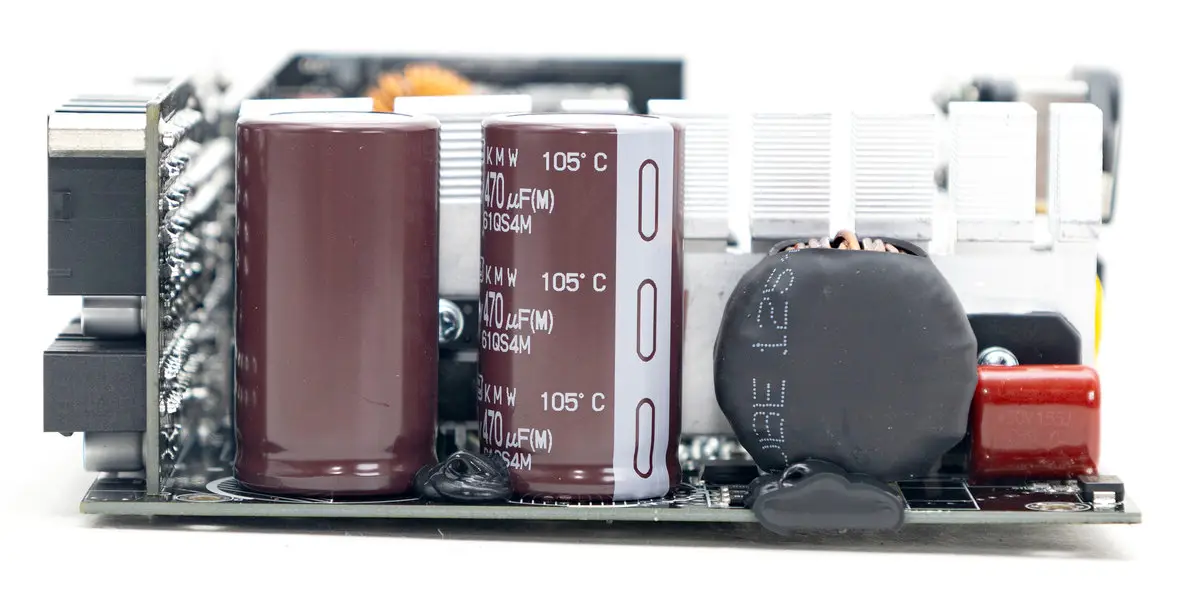

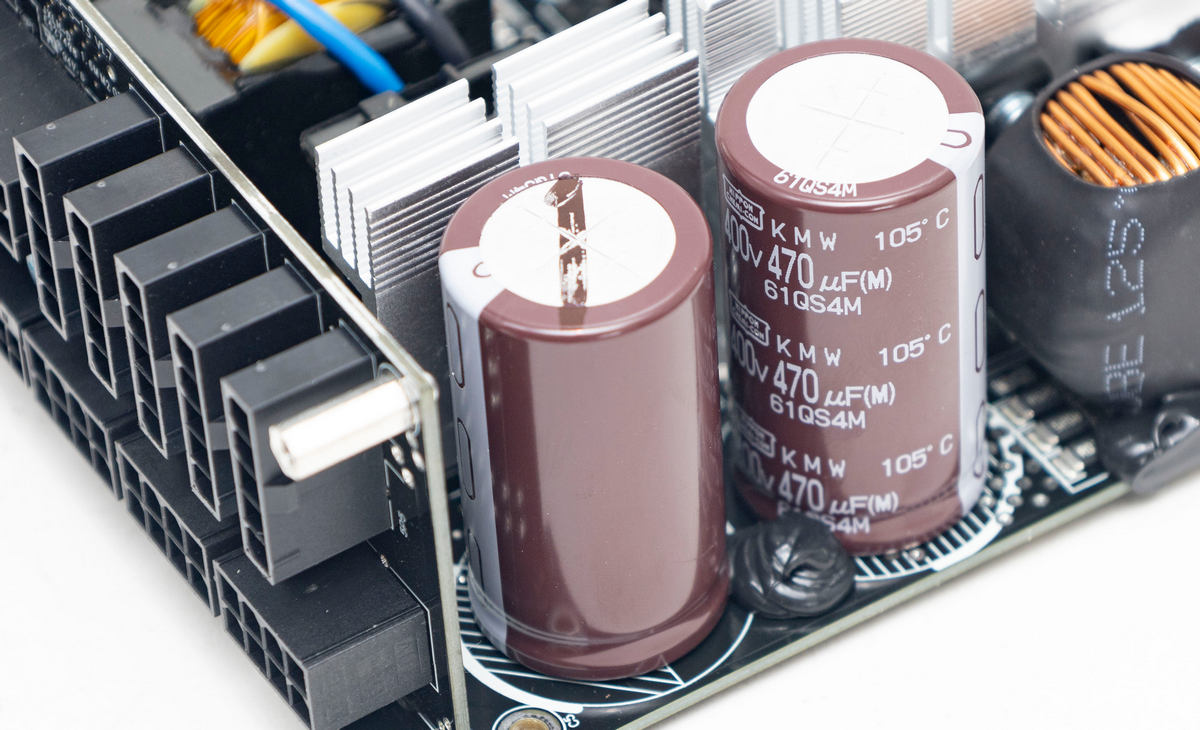

Высоковольтных конденсатора два, оба Nippon Chemi-Con на 470 мкФ, на напряжение 400 В, температурный рейтинг 105 °C.

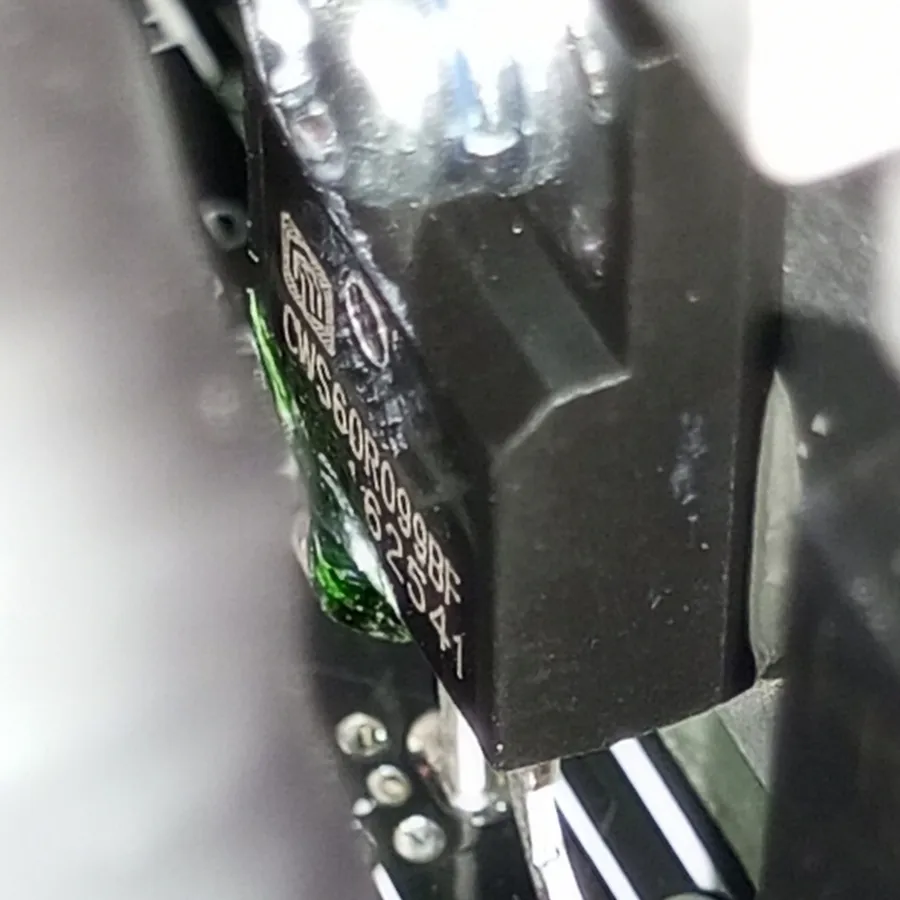

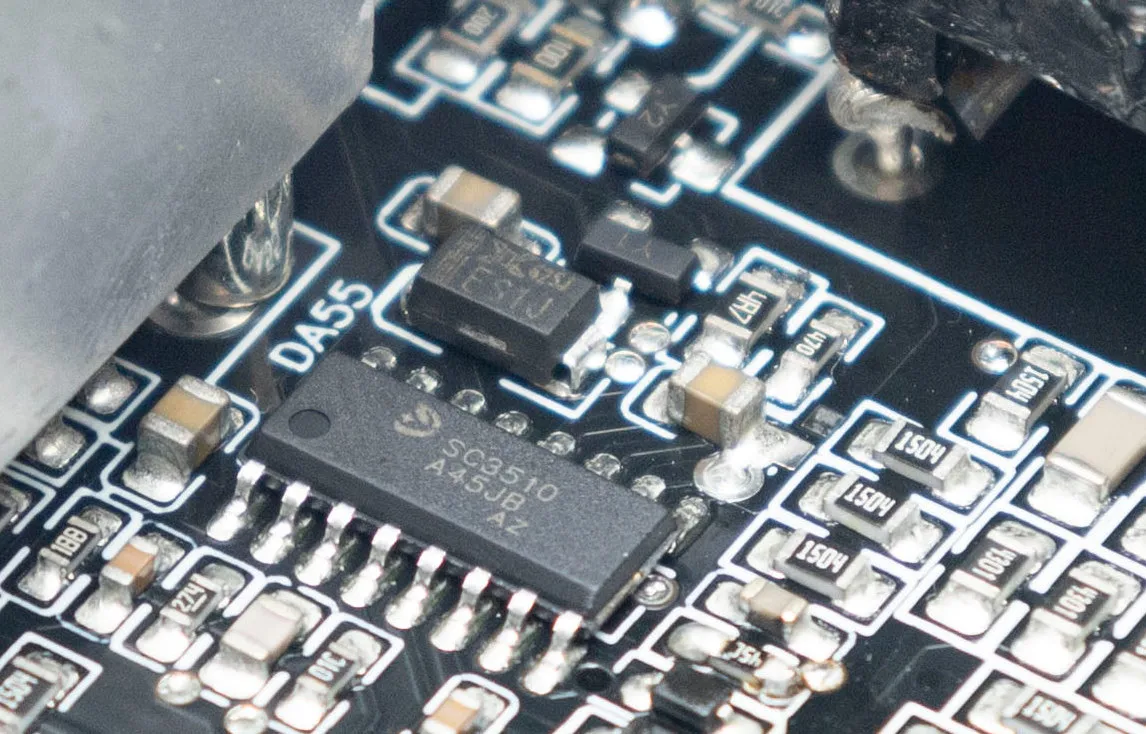

Второй, меньший радиатор отводит тепло от двух ключей преобразователя, те же Wuhan Xinyuan Semiconductor CWS60R099BF (600В, 25A); управление ими осуществляет контроллер SC3510.

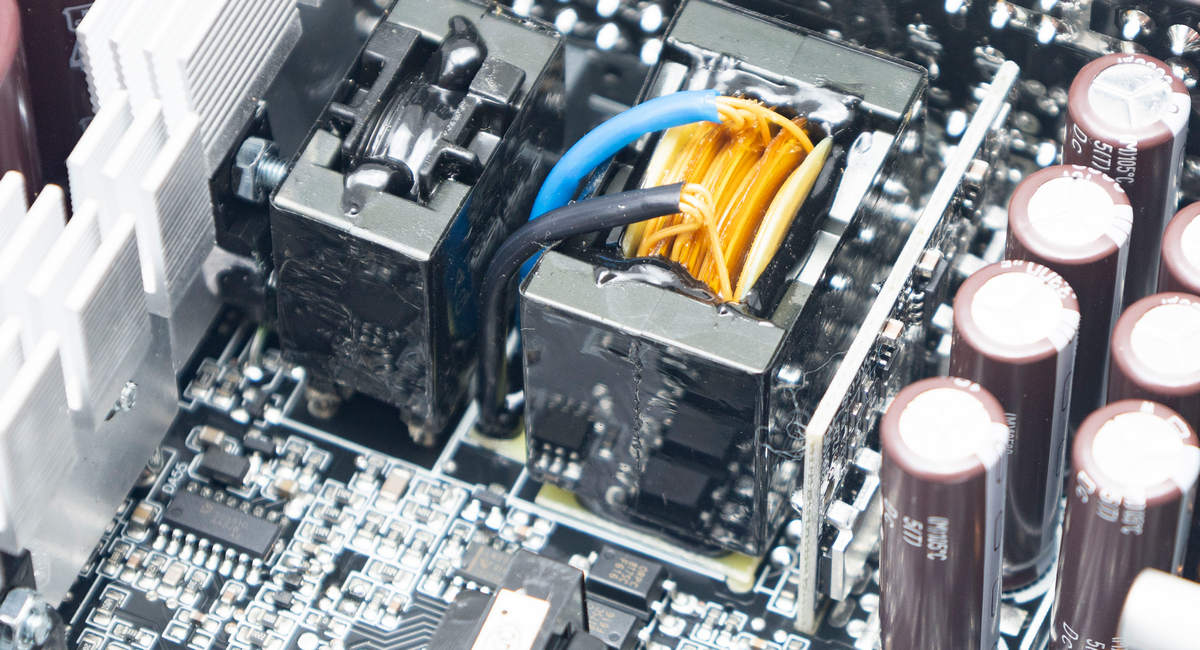

Между радиатором и основным трансформаторам еще один трансформатор меньшего размера и конденсатор входящие в схему LLC.

Возле основного трансформатора вертикальная плата с мосфетами участвующими в формировании линии +12В, снаружи мосфеты закрыты радиаторами, поэтому маркировку не видно, здесь же находится еще микросхема, маркировку не видно.

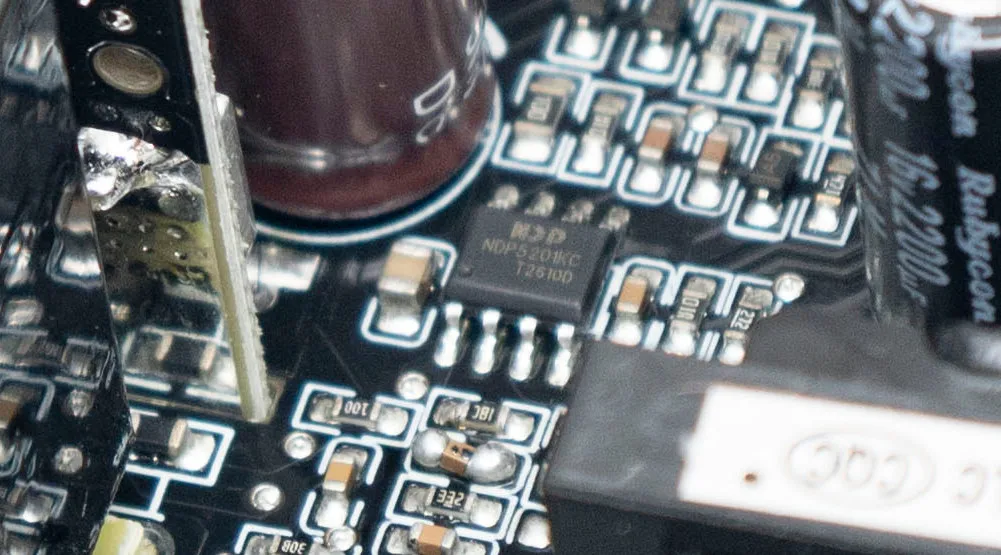

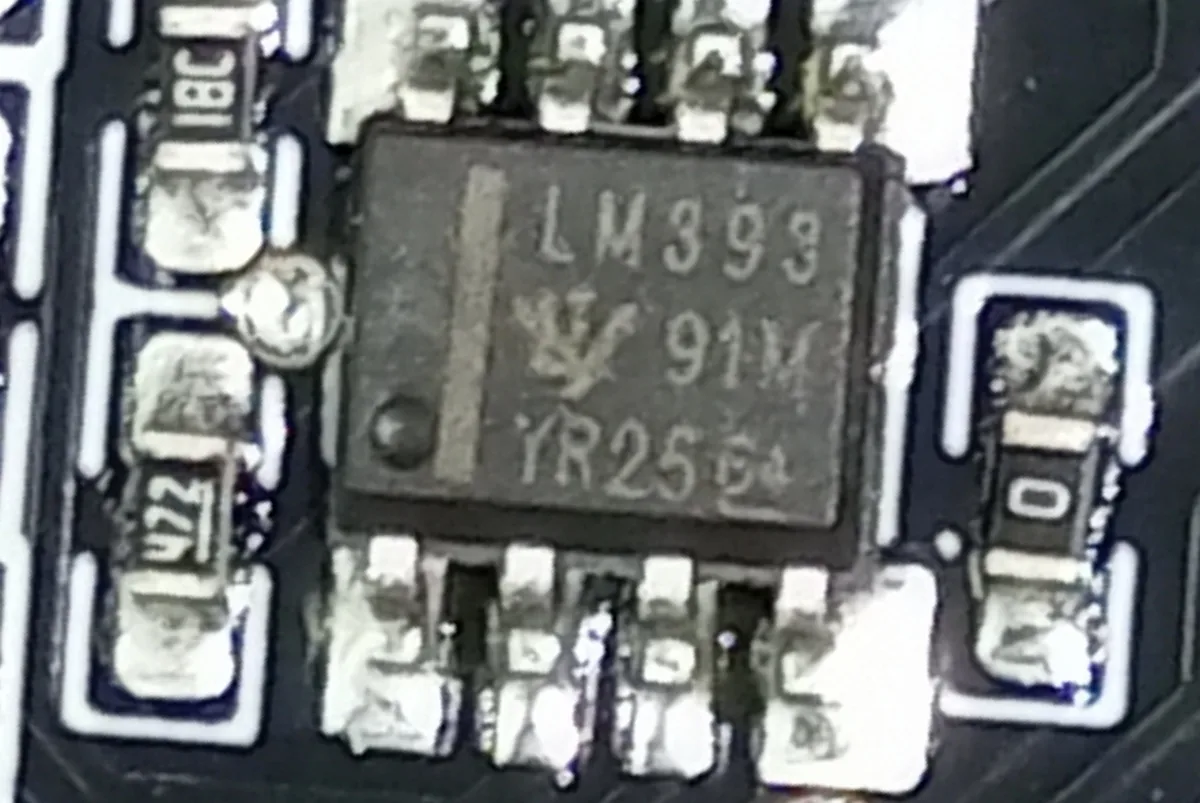

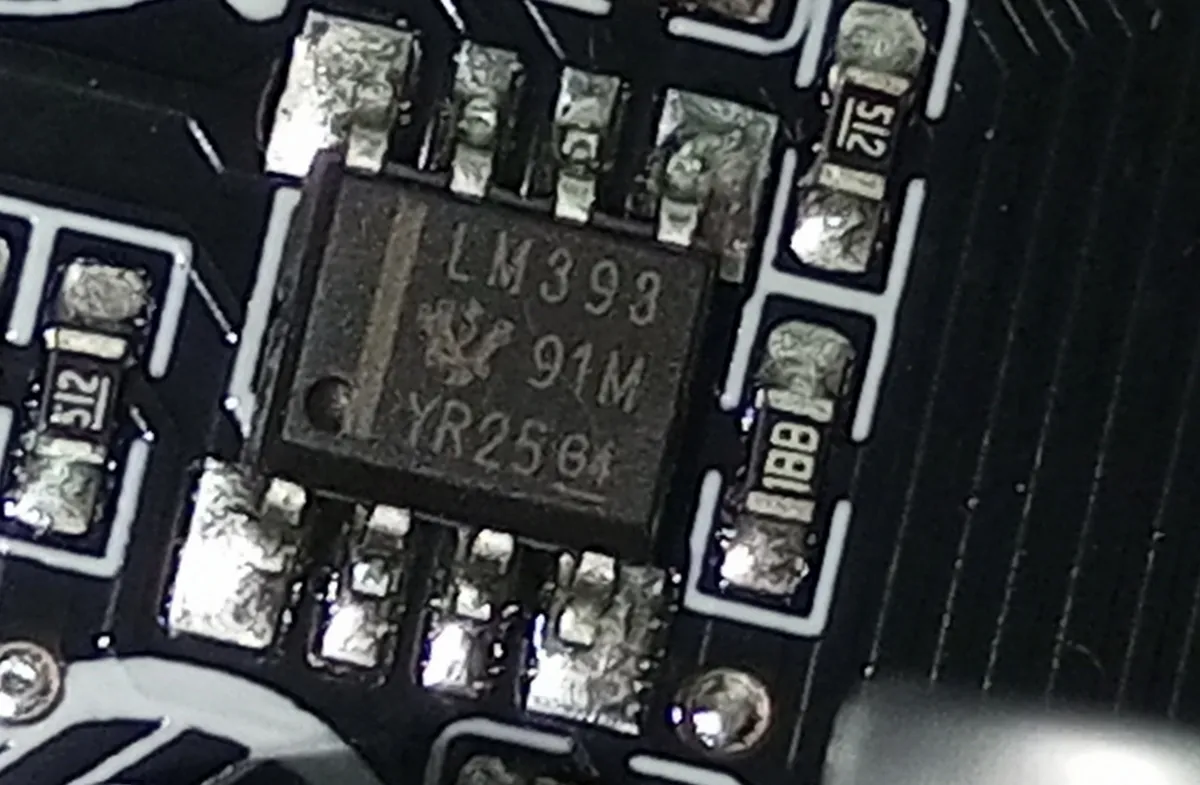

Рядом с платой два чипа LM393, это компараторы входящие в защиту, и чип супервизора NDP5201KC. Такая схема обеспечивает многоуровневую защиту.

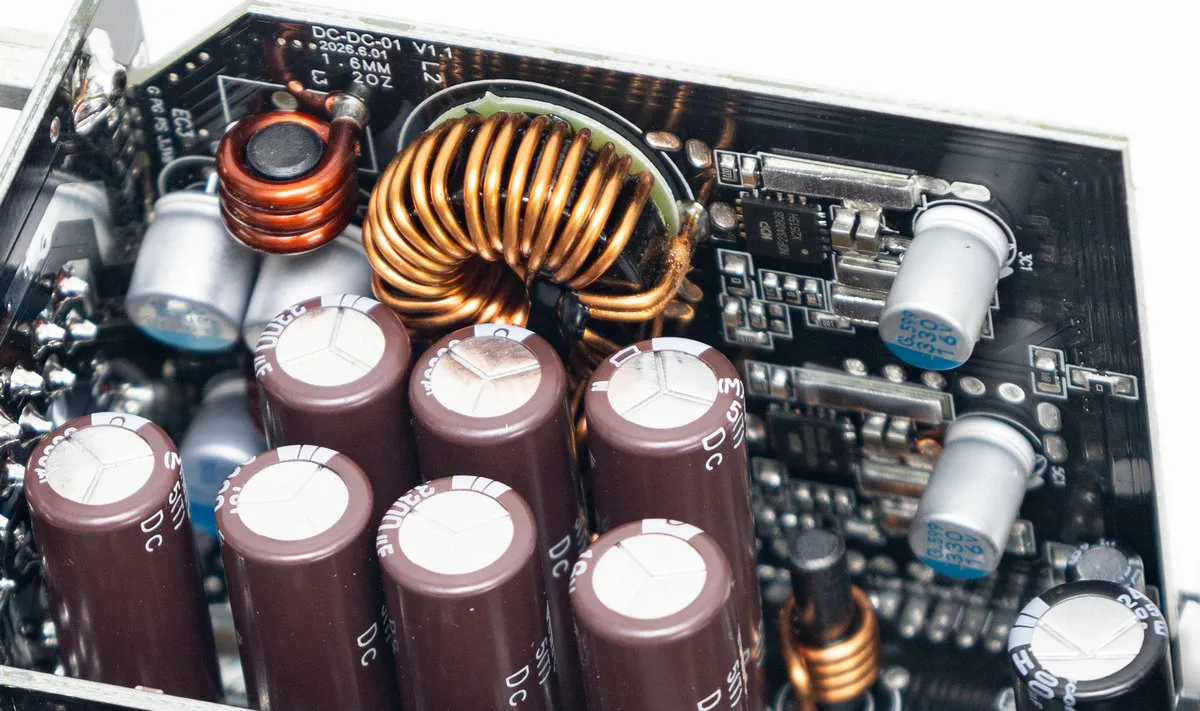

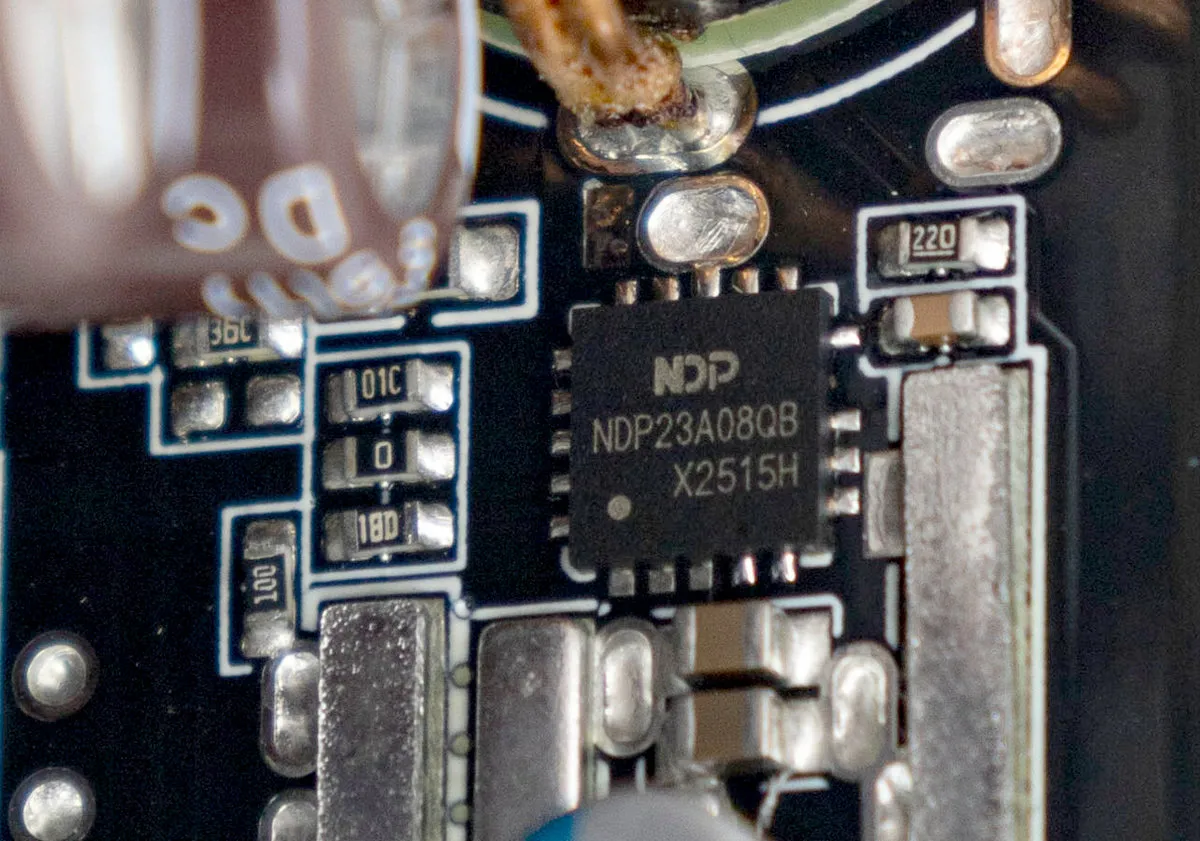

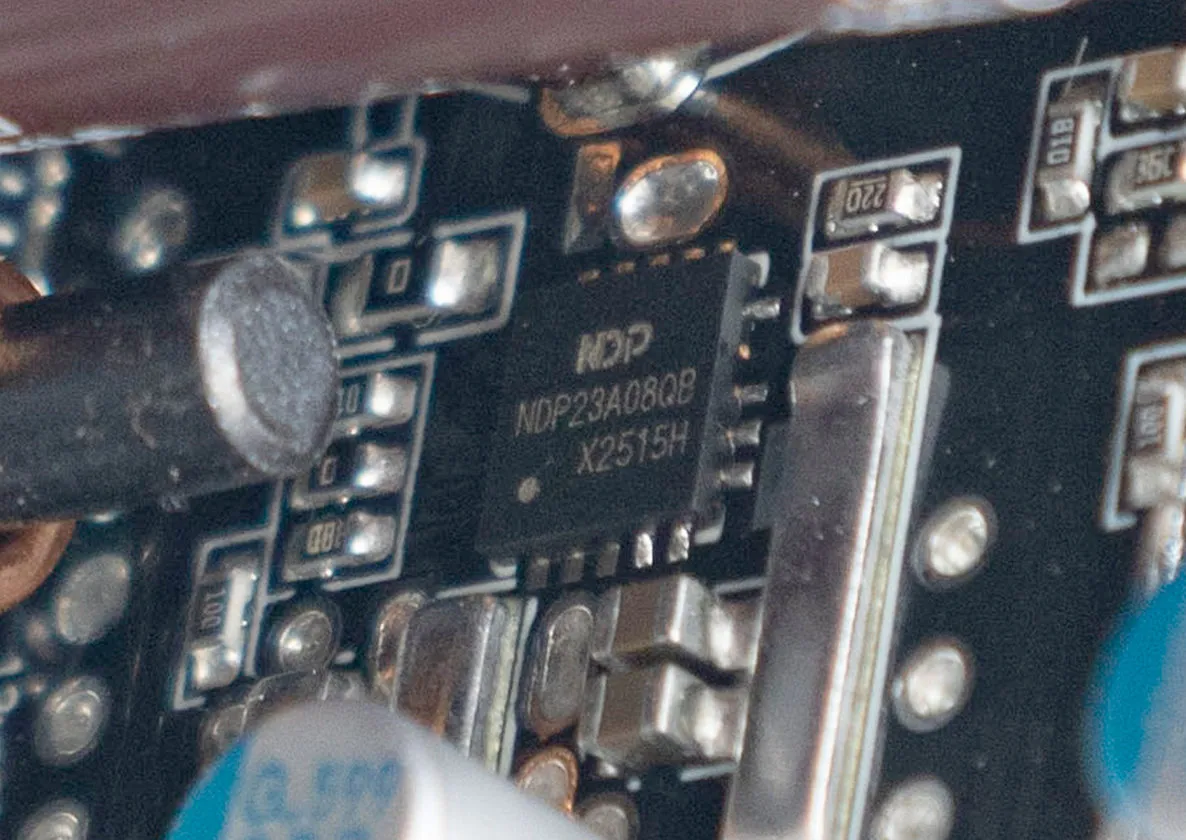

Следующая вертикальная плата, (на краю основной) с элементами DC-DC преобразователя. Здесь дроссели и твердотельные конденсаторы, два мосфета Excelliance NDP23A08QB (30В, 23A) управляются двумя контроллерами Excelliance MOS EM5301.

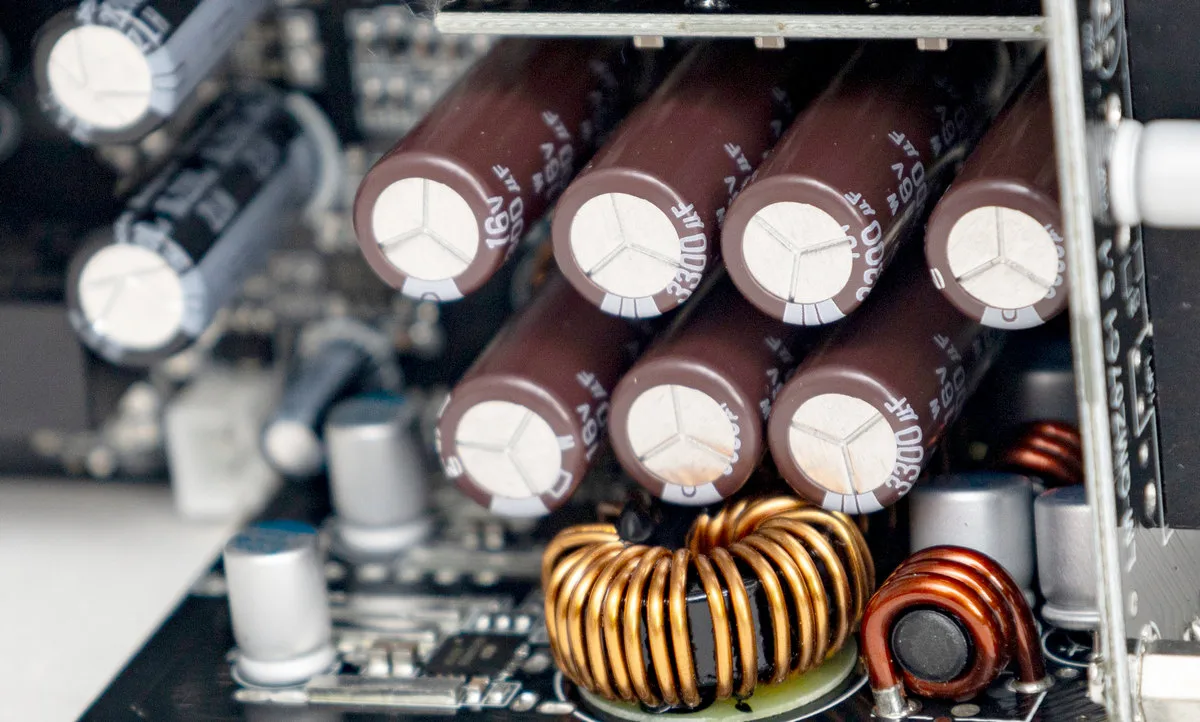

Между этими двумя вертикальными платами семь электролитических конденсаторов Nippon Chemi-Con по 3300 мкФ.

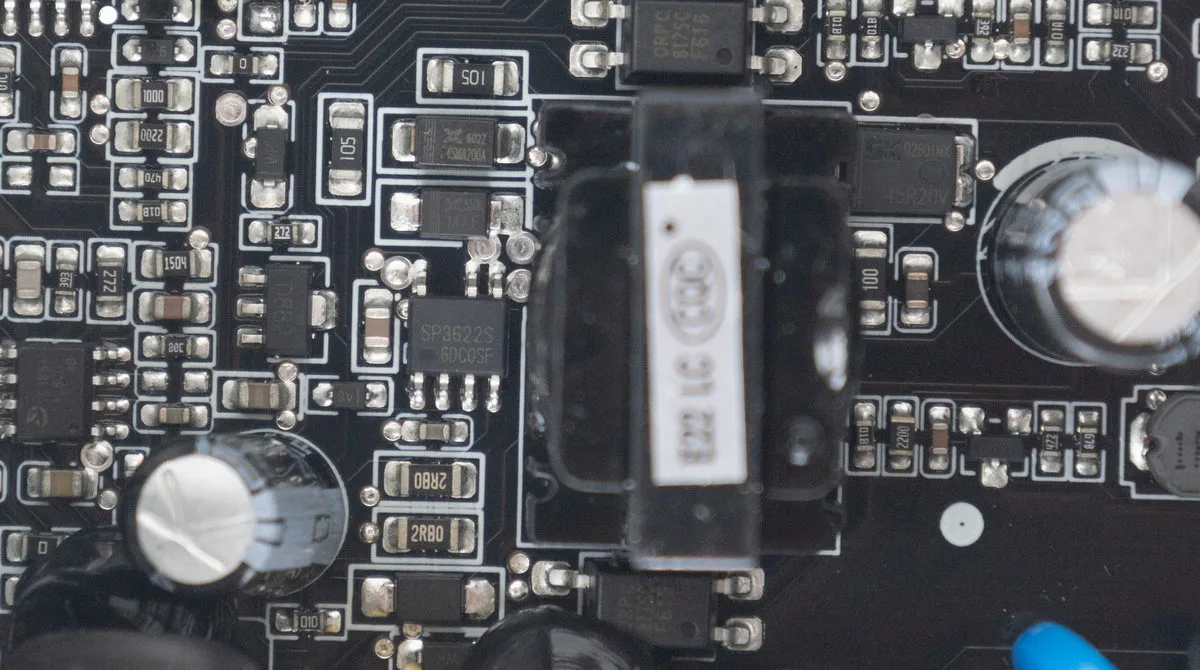

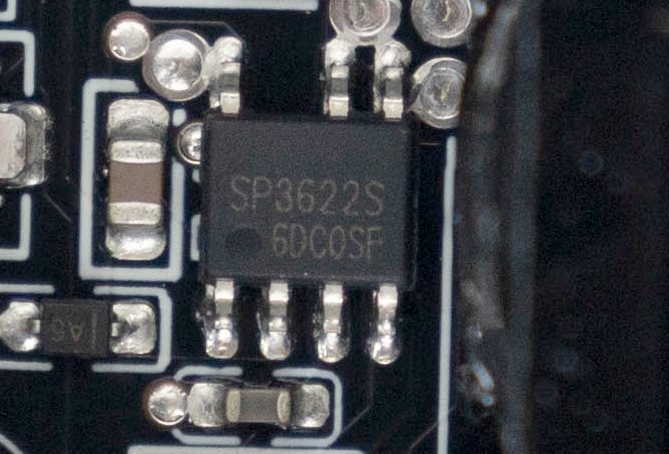

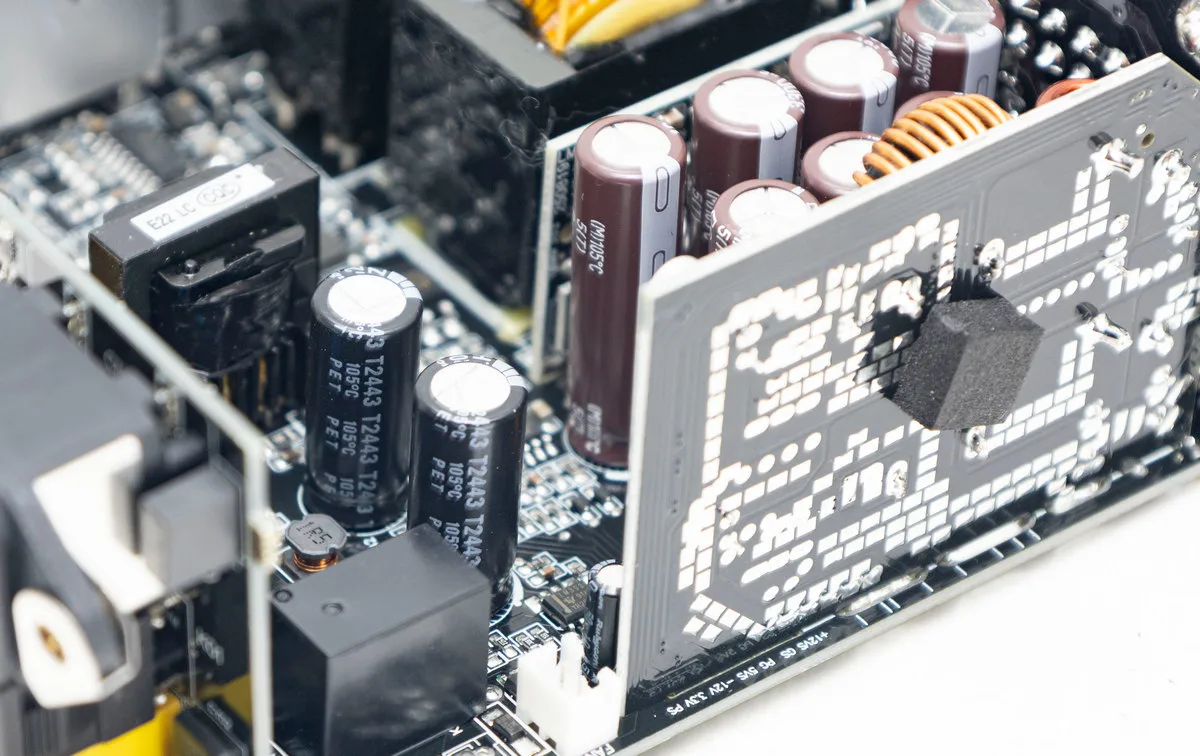

На плате также присутствуют четыре конденсатора Rubycon; один из них задействован в цепи дежурного питания. ШИМ‑контроллер дежурного источника — SP3622S. Ещё один конденсатор расположен возле коннектора подключения вентилятора; рядом находится компонент с маркировкой Y2.

На модульной плате твердотельные конденсаторы Nippon Chemi-Con. Под платой находится мосфет NDP7322NC, задействованный в узле формирования линии +5VSB.

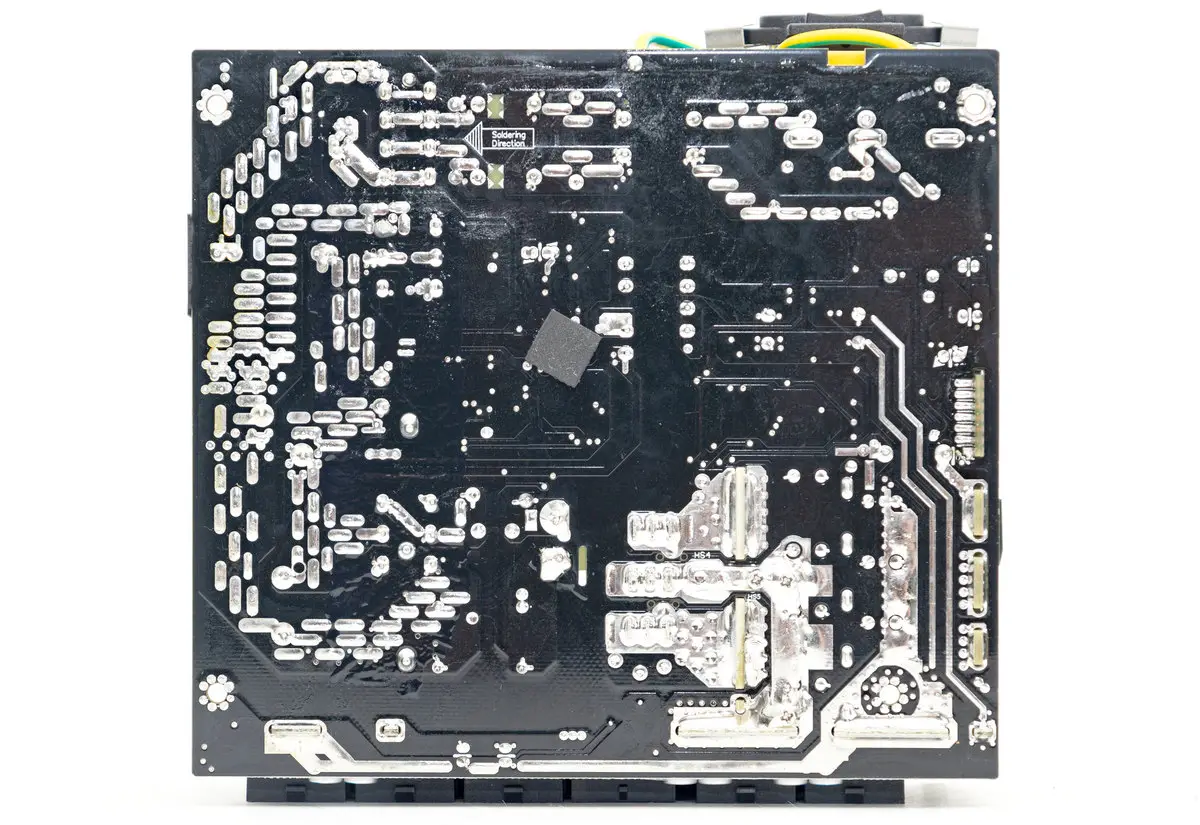

С обратной стороны платы отмечено хорошее качество монтажа, дорожки усилены припоем, текстолит покрыт лаком.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Требования сертификата Cybenetics ETA (для сети 230 В) для уровня Gold – общий КПД от 89 до 91% на всем диапазоне нагрузок.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

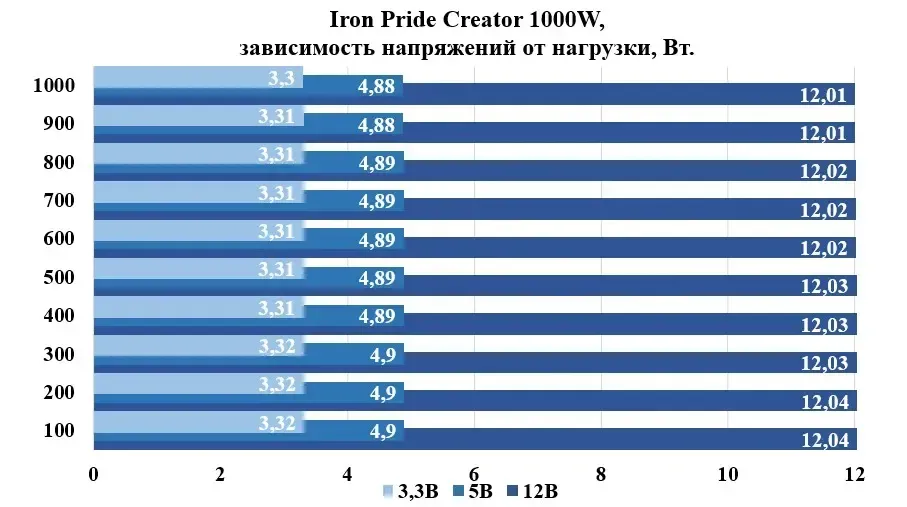

По линии +12В напряжения стабильные, изменения под нагрузкой незначительные, на 0,03В, изначально завышены на 0,3% и не проседают ниже номинального значения.

По вторичным линиям напряжения так же стабильные, просадка всего на 0,02В, по линии +5В напряжение занижено на 2%, по линии +3,3В не проседает ниже номинального значения.

Стабилизация на высоком уровне для такой мощности.

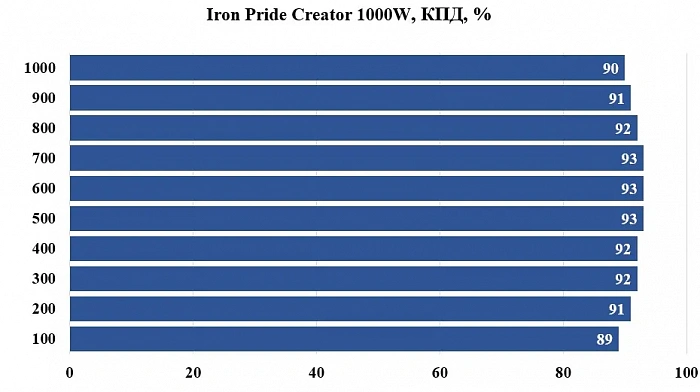

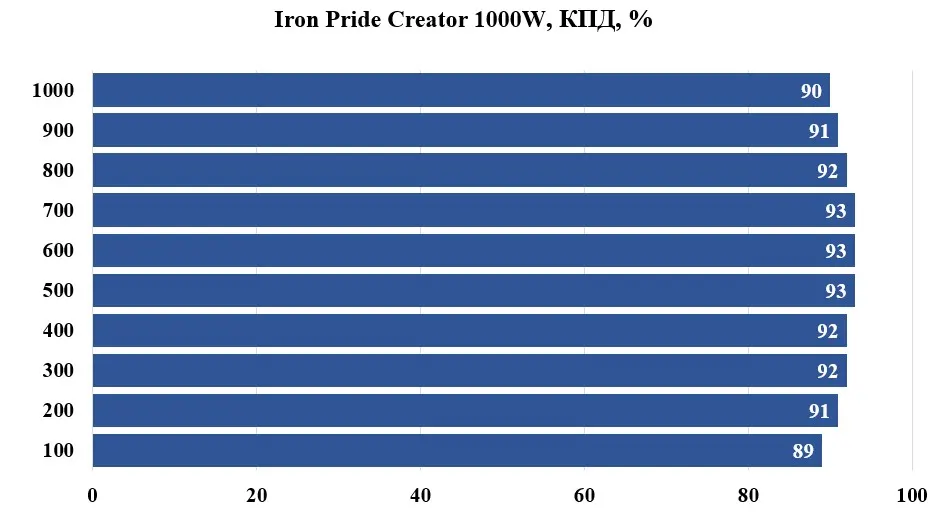

Уровень энергоэффективности с запасом соответствует стандарту 80 PLUS Gold, и вполне дотягивает до рейтинга энергоэффективности Cybenetics ETA (предусмотрено от 91 до 93%).

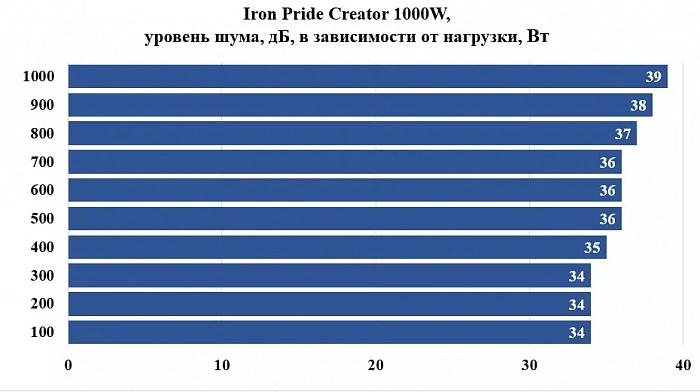

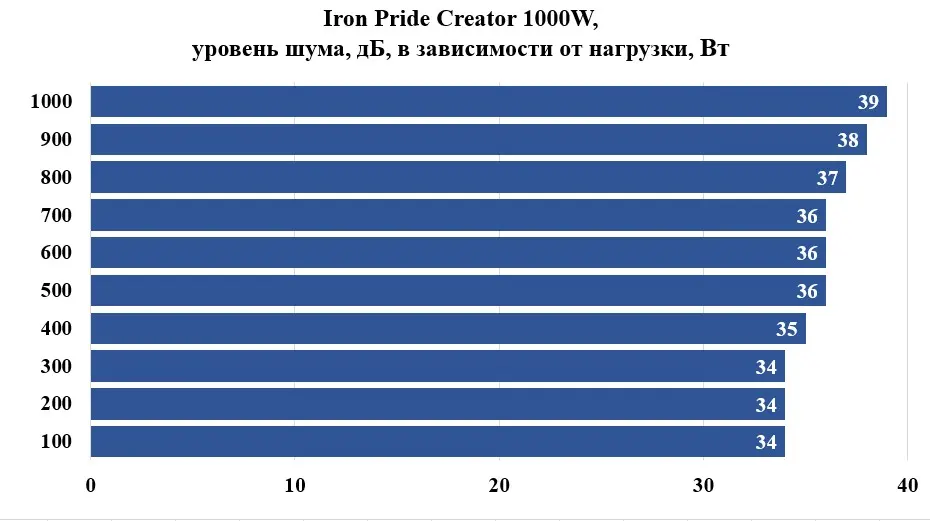

Вентилятор достаточно тихий на всем диапазоне нагрузки, шум не выходит за рамки комфортного уровня, на низких оборотах его можно назвать бесшумным.

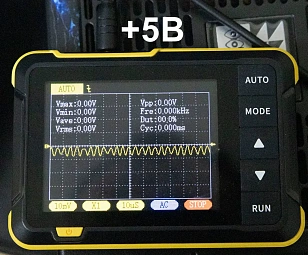

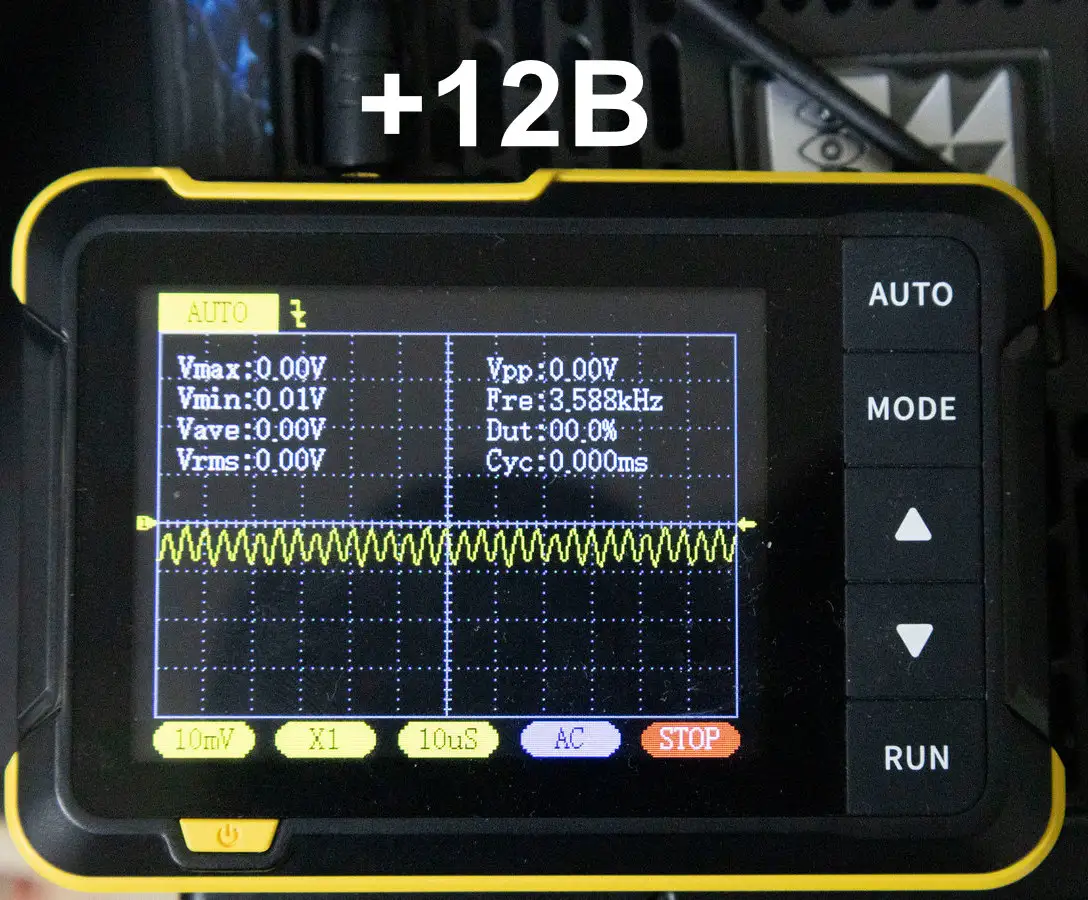

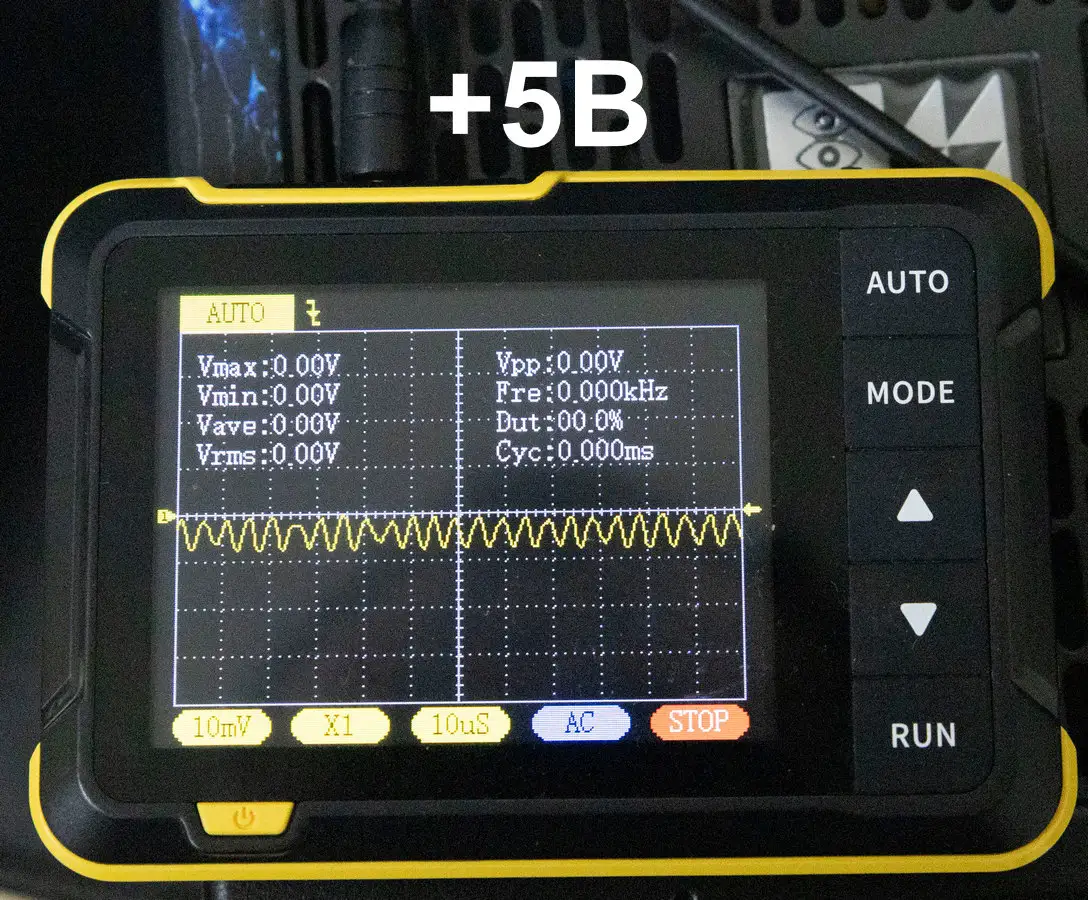

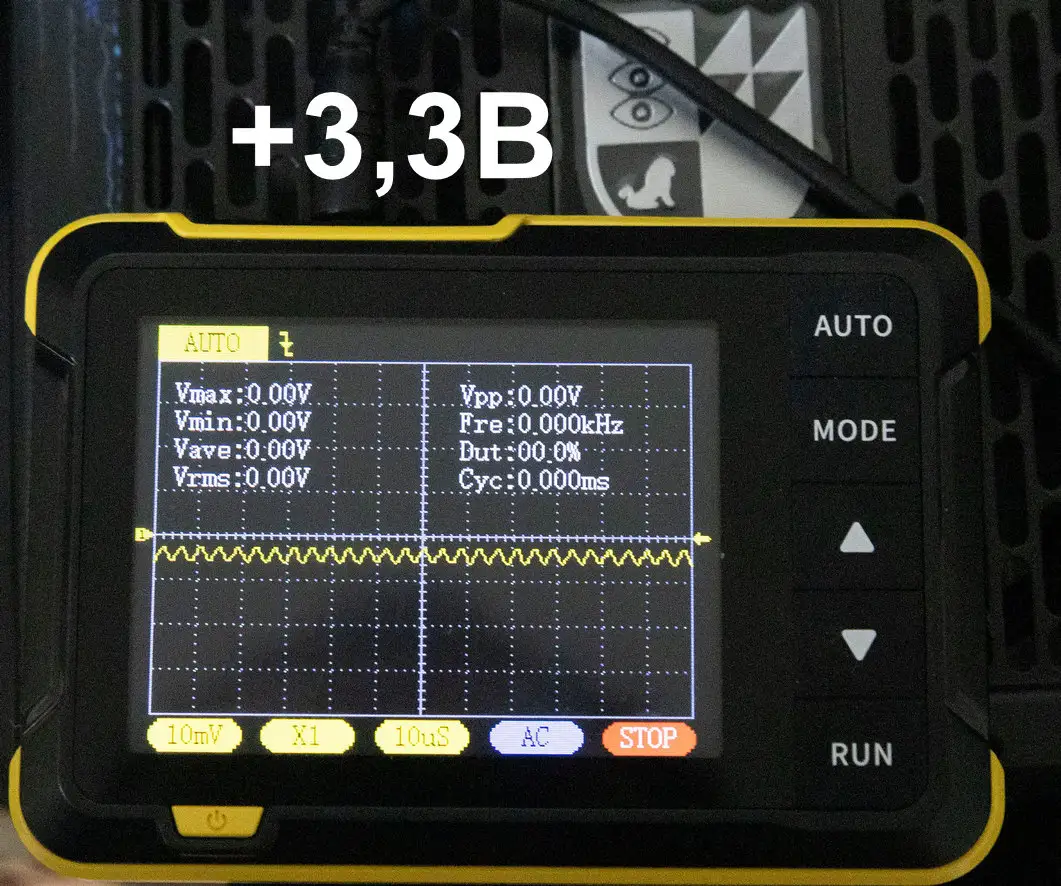

Пульсации по всем каналам низкие, на высокой нагрузке остаются в рамках 10 мВ.

Конкуренты

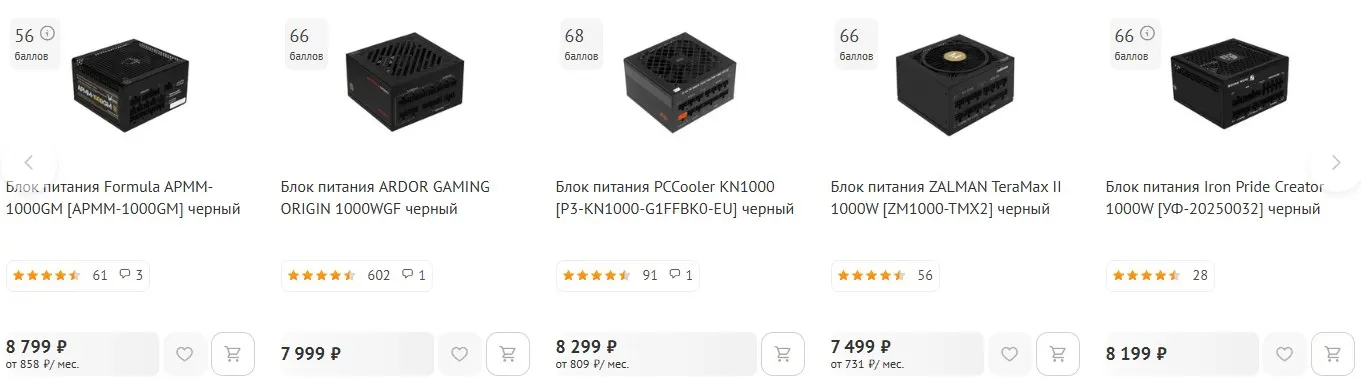

При средней стоимости Iron Pride Creator 1000W около 8 000 рублей, у него достаточно много конкурентов. Среди них как такие же малоизвестные бренды, так и хорошо известные пользователям.

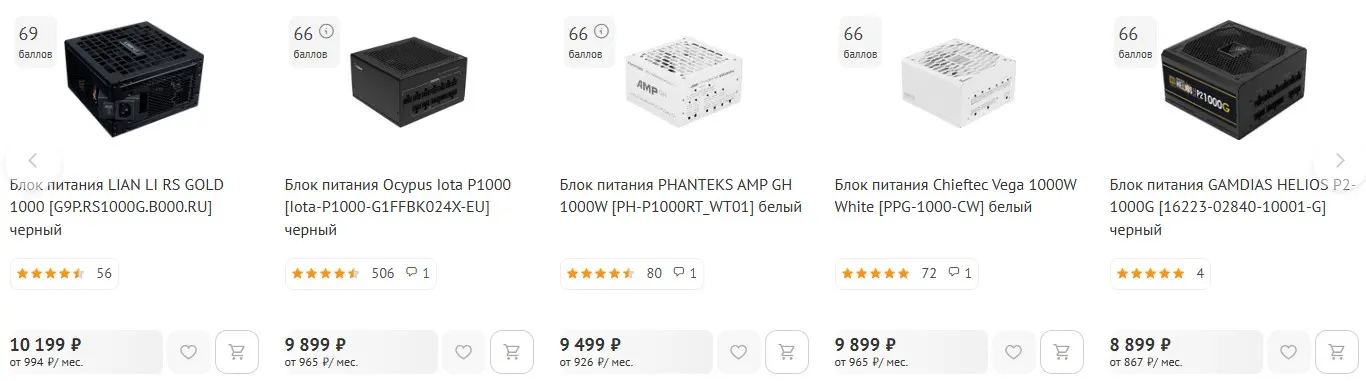

В эту же стоимость, около 8 000 рублей, можно найти:

Formula V FV-1000GM, платформе Dongguan SANR, высоковольтных конденсатора два TK (Toshin Kogyo), емкостью по 330 мФ, этот же бренд в фильтрах.

PCCooler KN1000, ОЕМ-платформа Jiumeng, высоковольтный конденсатор TK ёмкостью 820 мкФ, остальные конденсаторы SamXon.

ARDOR GAMING ORIGIN 1000WGF, ОЕМ-платформа SAMA, конденсатор Toshincon на 820 мкФ, они же в фильтрах.

GAMDIAS HELIOS P2-1000G, ОЕМ-производитель SIRFA.

Но он вполне может конкурировать по качеству и нагрузочным характеристикам с более дорогими вариантами блоков питания, продающимися в среднем за 10 000 рублей, при этом Iron Pride Creator им ни в чем не уступает, а где-то даже превосходит.

Chieftec Vega 1000W (PPG-1000-CW), ОЕМ-платформа High Power NO-832D, высоковольтный конденсатор Teapo на 820 мкФ, этот же бренд в фильтрах.

MSI MAG A1000G PCIE5, платформа CWT CSZ, высоковольтный конденсатор Nippon Chemi-Con ёмкостью 820 мкФ, в фильтрах Nichicon.

LIAN LI RS GOLD 1000, платформа Sirfa, высоковольтные конденсаторы EPCOS на 680 мкФ и 390 мкФ, остальные конденсатор Teapo.

Ocypus Iota P1000, ОЕМ-платформе Andyson P32A, высоковольтных конденсатора два Nippon Chemi-Con, по 470 мкФ, в фильтрах японские конденсаторы Rubycon.

PHANTEKS AMP GH 1000W, ОЕМ платформа Helly ATX0800GB, высоковольтный конденсатор Nippon Chemi-Con емкостью 820 мкФ, остальные также японские.

Заключение

Блок питания Iron Pride Creator 1000W по результатам тестов, анализу схемотехники и комплектующих, выглядит очень интересным вариантом для покупки. При средней стоимости около 8 000 рублей он уверенно лидирует среди конкурентов в этом ценовом диапазоне. Так же является хорошей альтернативой более дорогим моделям из ценового диапазона около 10 000 рублей, демонстрируя сопоставимые или даже более лучшие показатели, как по нагрузочным характеристикам, так и по установленным комплектующим.

Немного расстраивает разногласие в данных, указанных в каталоге на сайте производителя, в характеристиках, и на упаковке блока питания, с реальными данными, нужно более ответственно подходить к презентации товара.

Данная модель построена на хорошей платформе, установлены качественные комплектующие, продумана и настроена стабилизация напряжений, защита, без экономии и компромиссов, что редкость в этой ценовой нише.
