Обзор и тест системы охлаждения Formula ICE Jet Vision 360

Трёхсекционные системы жидкостного охлаждения давно перестали быть исключительно инструментом для экстремального разгона, превратившись в распространённый элемент мощного игрового ПК. При этом производители делают большую ставку на визуальную составляющую, превращая водоблок в полноценный информационный хаб и элемент кастомизации. СЖО Formula Ice Jet Vision 360 наглядно демонстрирует этот тренд, предлагая функции, доступные ранее лишь в премиум-сегменте, по привлекательной цене.

Спецификация

Упаковка и комплектация

Ритейл-упаковка системы охлаждения Formula ICE Jet Vision 360 представляет собой вытянутую (450 x 208 x 144 мм) картонную коробку белого цвета с цветным изображением устройства с включенной подсветкой и дисплеем. Технические характеристики СЖО, серийный номер и QR-код со ссылкой на софт находятся на её задней части.

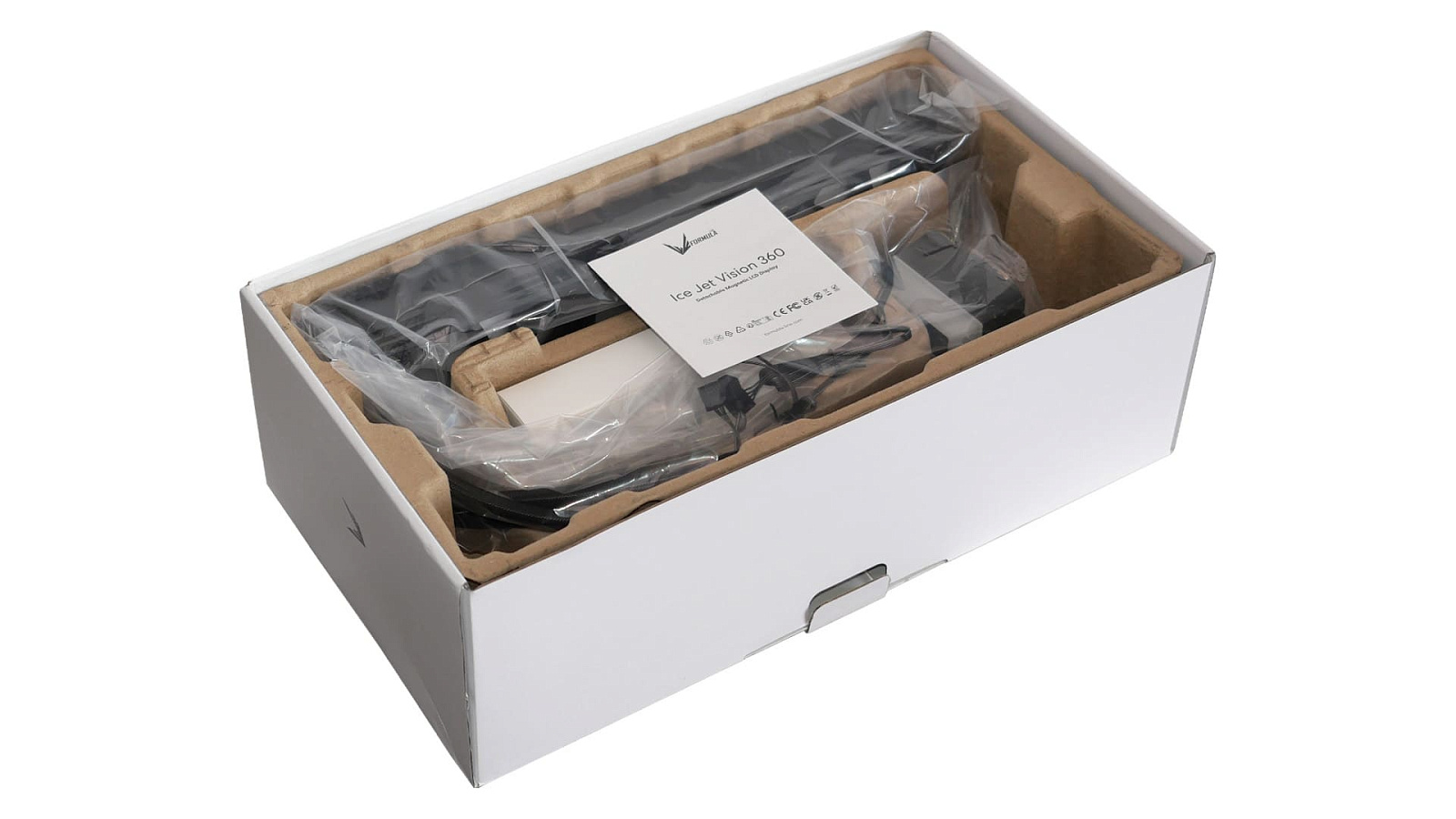

Внутри применено классическое защитное ложе из картонного блока с отсеками, где детали плотно укладываются на время транспортировки.

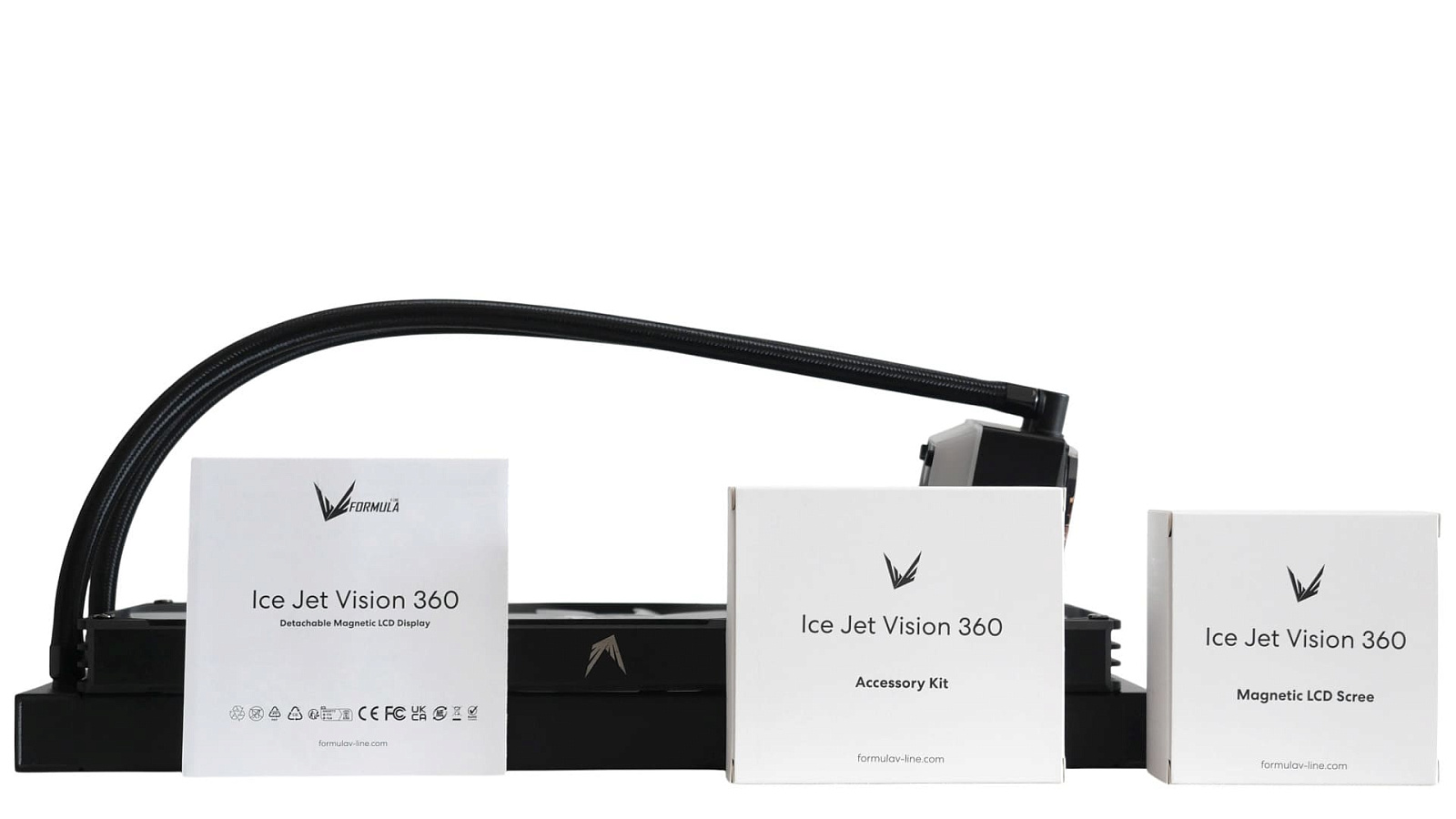

Мелкие аксессуары и элементы креплений собраны в маленькие коробочки. Инструкция в виде компактного буклета лежит на видном месте.

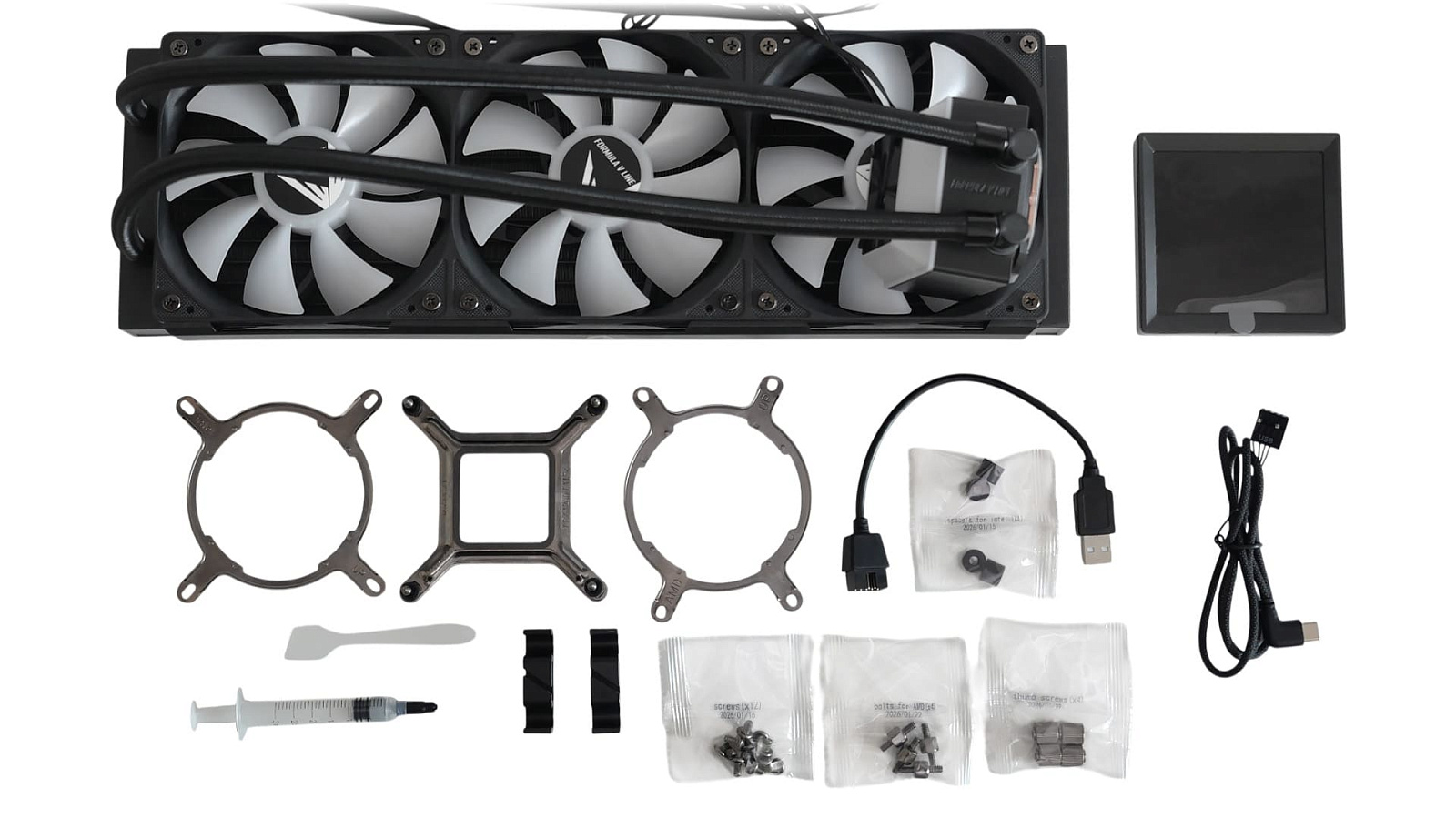

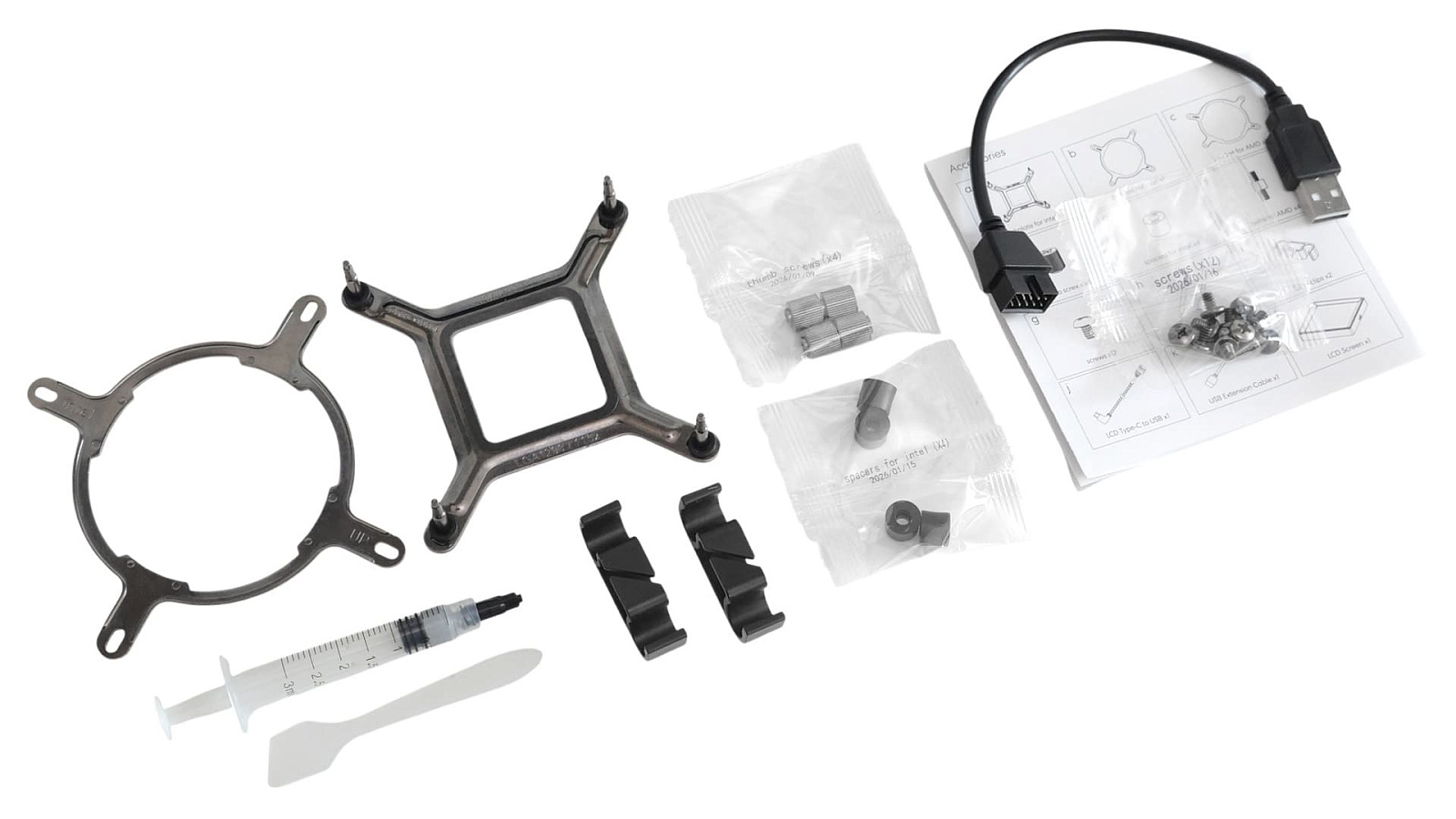

Комплектация включает в себя предсобранный жидкостный контур с уже закрепленными вентиляторами, дисплейный модуль, набор креплений под совместимые сокеты процессоров AMD и Intel, шприц с термопастой и лопаткой для разравнивания, пару клипс для шлангов, кабель USB-C на USB 2.0 внутренний для подключения дисплея к порту на материнской плате, переходной кабель для альтернативного включения предыдущего кабеля в порт USB-A.

Внешний вид и особенности конструкции

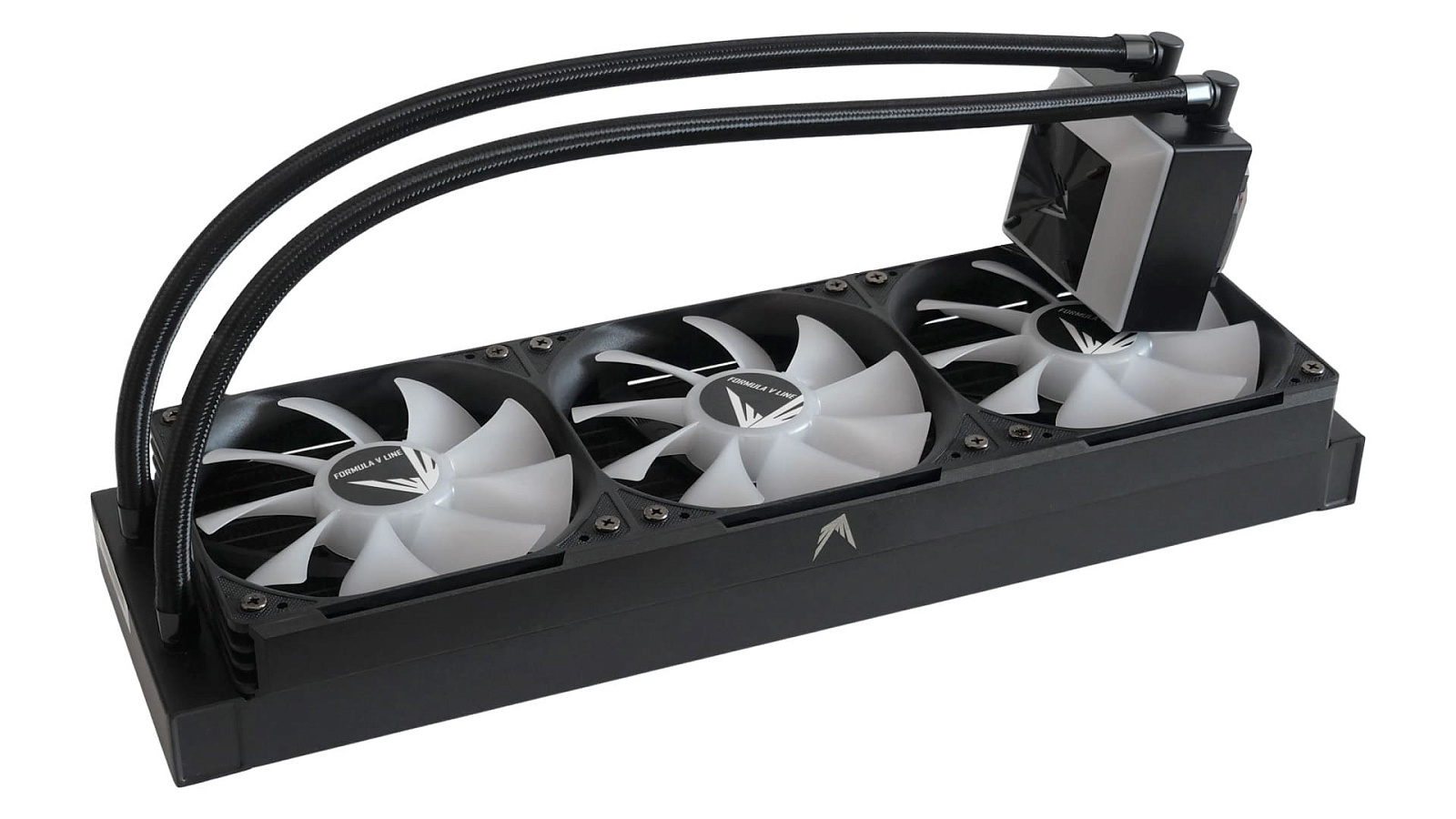

Жидкостный контур построен на самой распространенной среди AIO-систем схеме с вынесенным радиатором с вентиляторами и водоблоке со встроенным насосом, соединёнными гибкими трубками. Дизайн системы охлаждения базируется на стильном корпусе водоблока с устанавливаемым в верхней части дисплейным модулем и вентиляторах с ARGB-подсветкой. Большая часть компонентов выполнена в матовом чёрном цвете, лишь крыльчатки вентиляторов и полупрозрачный пирамидальный элемент на водоблоке матовые белые.

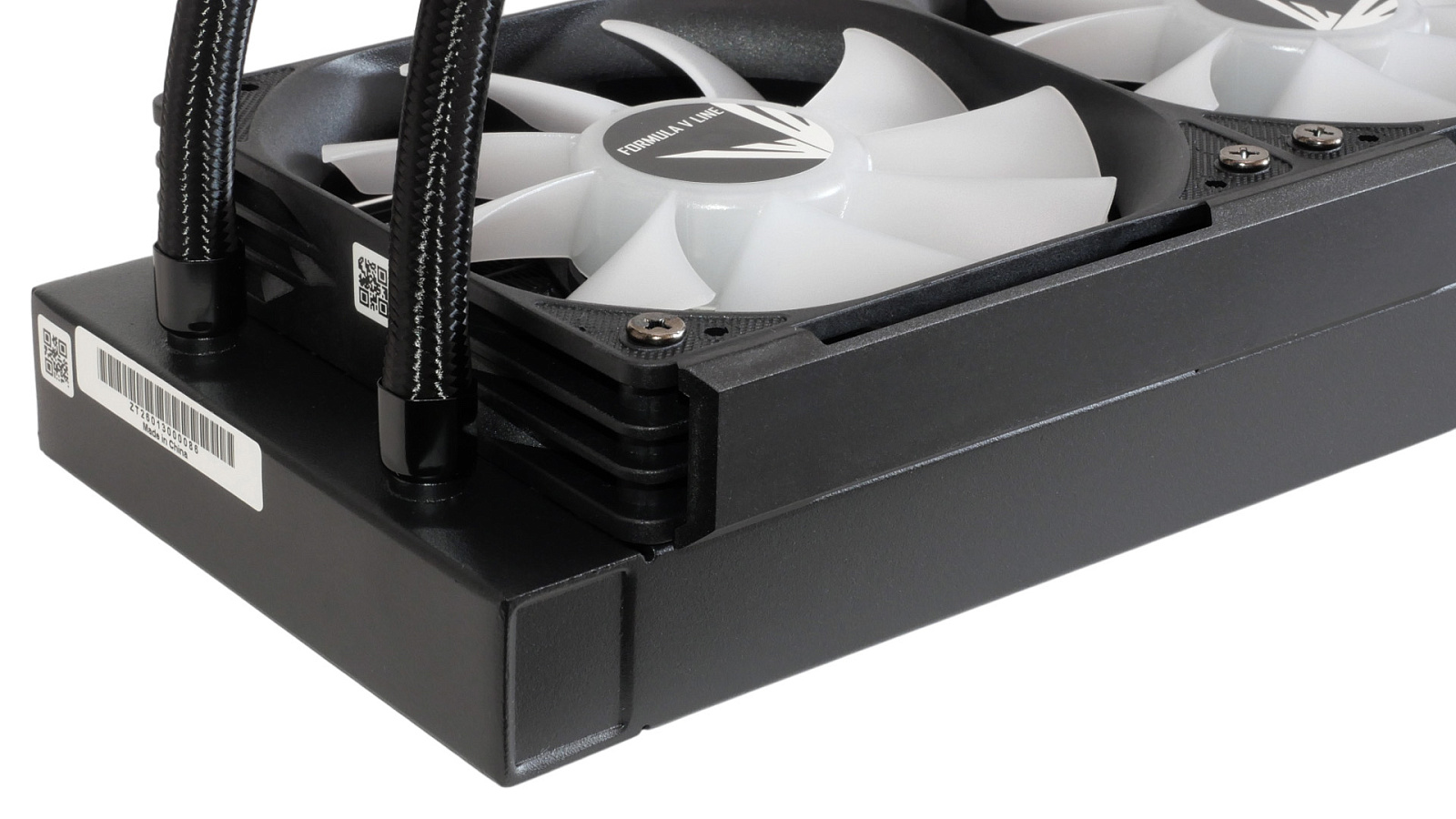

Соединительные гибкие трубки, длина которых составляет приблизительно 40 см, заключены в защитную оплётку. Со стороны радиатора они обжаты неповоротными прямыми фитингами. Со стороны водоблока используются поворотные угловые.

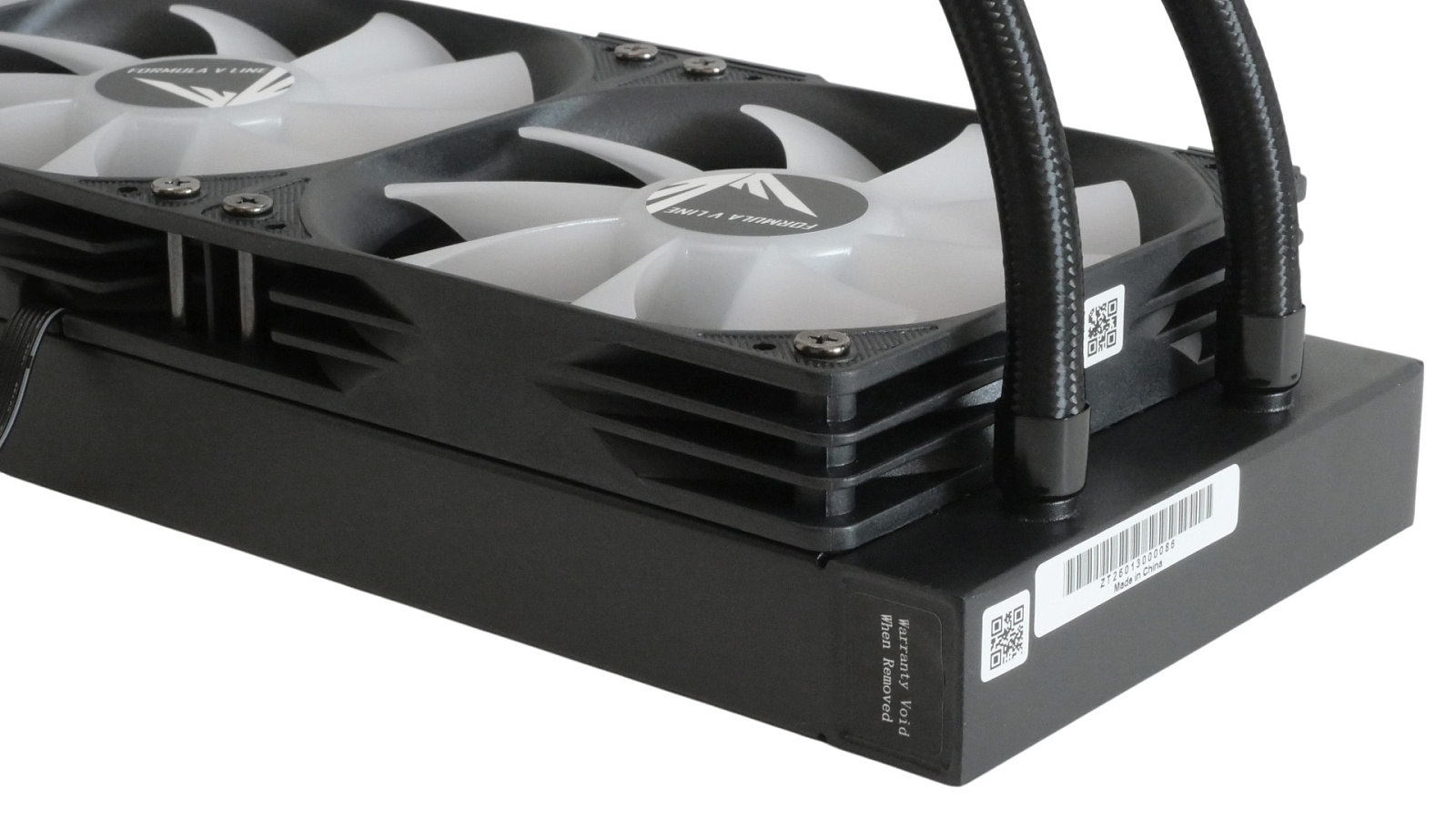

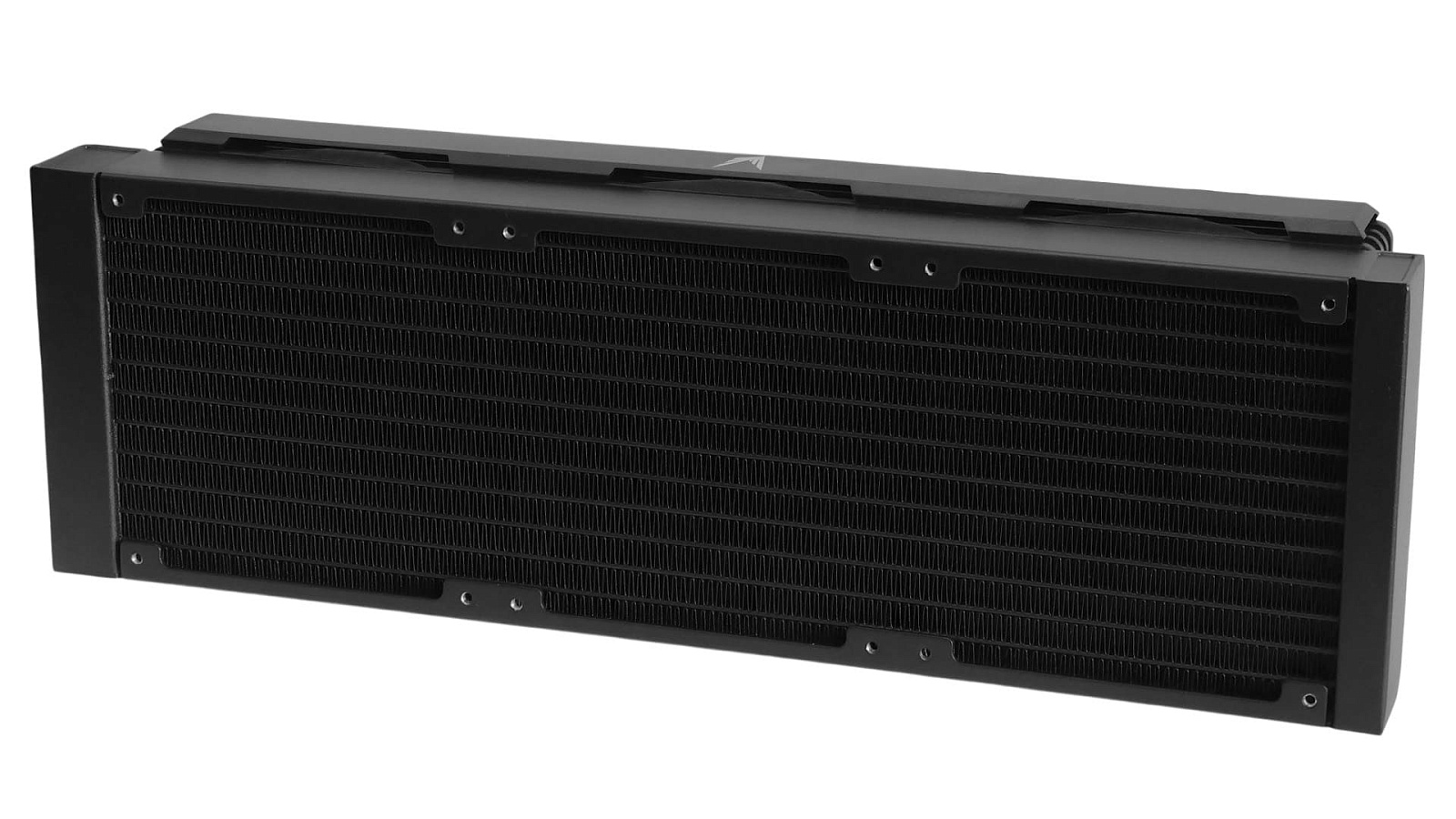

Радиатор спаян из алюминиевых деталей: двенадцать тонких каналов и прочный каркас по периметру. Пространство между каналами заполнено гофролентой для увеличения площади отведения тепла. Порт для дозаправки находится сбоку (недалеко от фитингов) и закрыт гарантийной наклейкой.

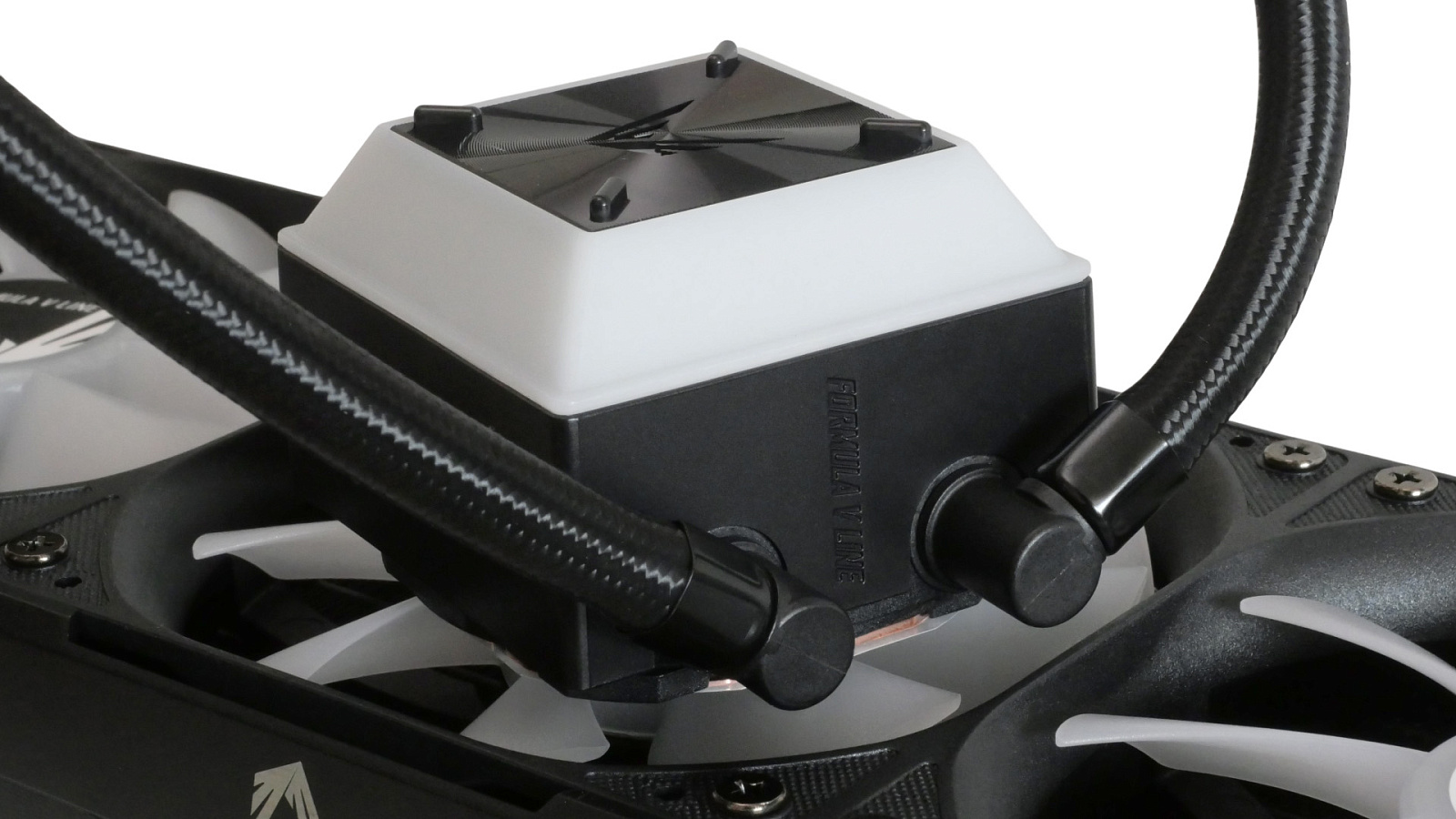

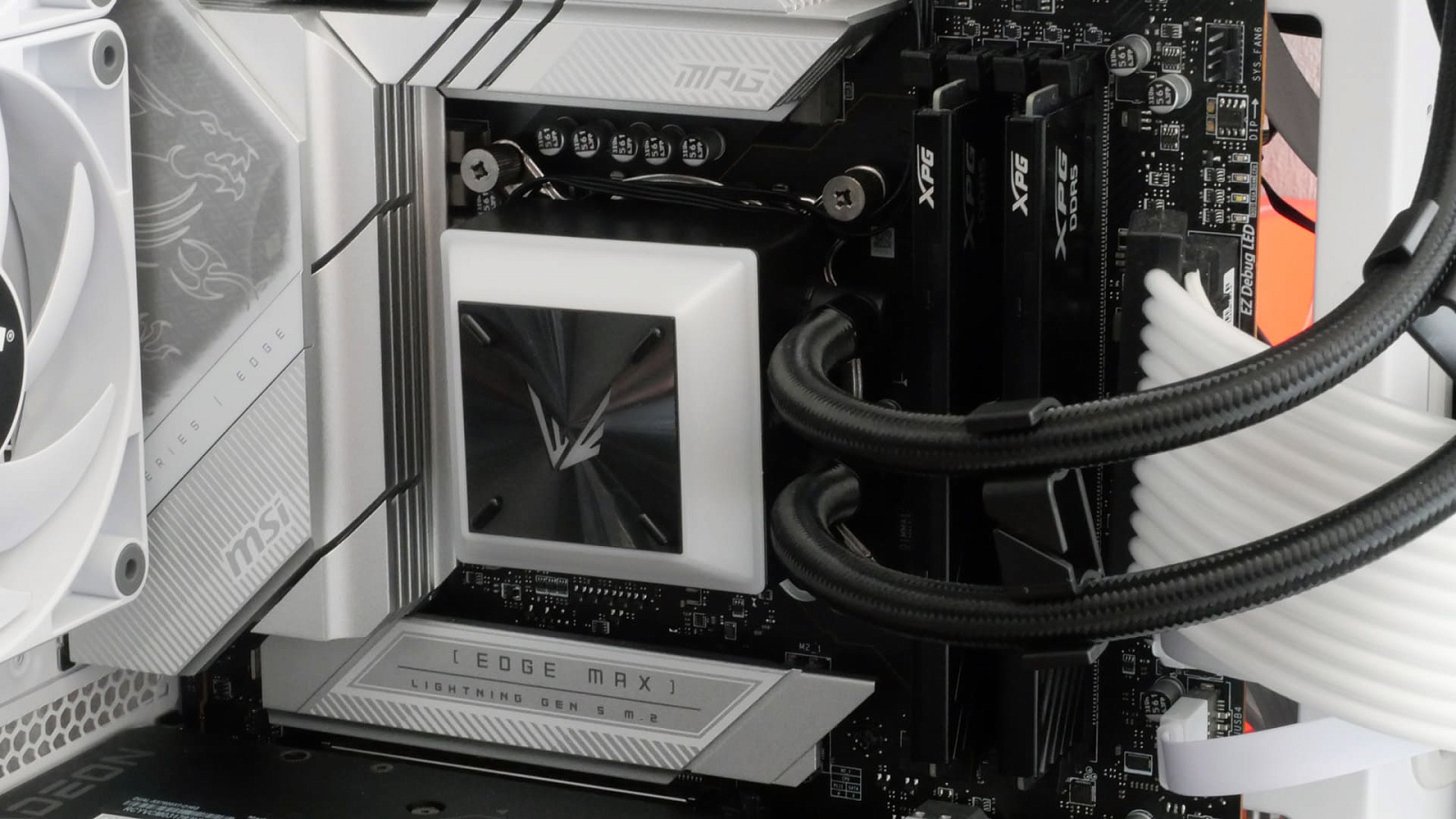

Водоблок сделан в виде составной башни с чёткими прямыми линиями углов и декоративной накладкой сверху, украшенной логотипом. Смотрится стильно даже без дисплейного модуля и включения подсветки.

Вывод гибких трубок сделан на одной из его боковых граней с применением фитингов, которые поворачиваются в разные стороны в широком диапазоне углов.

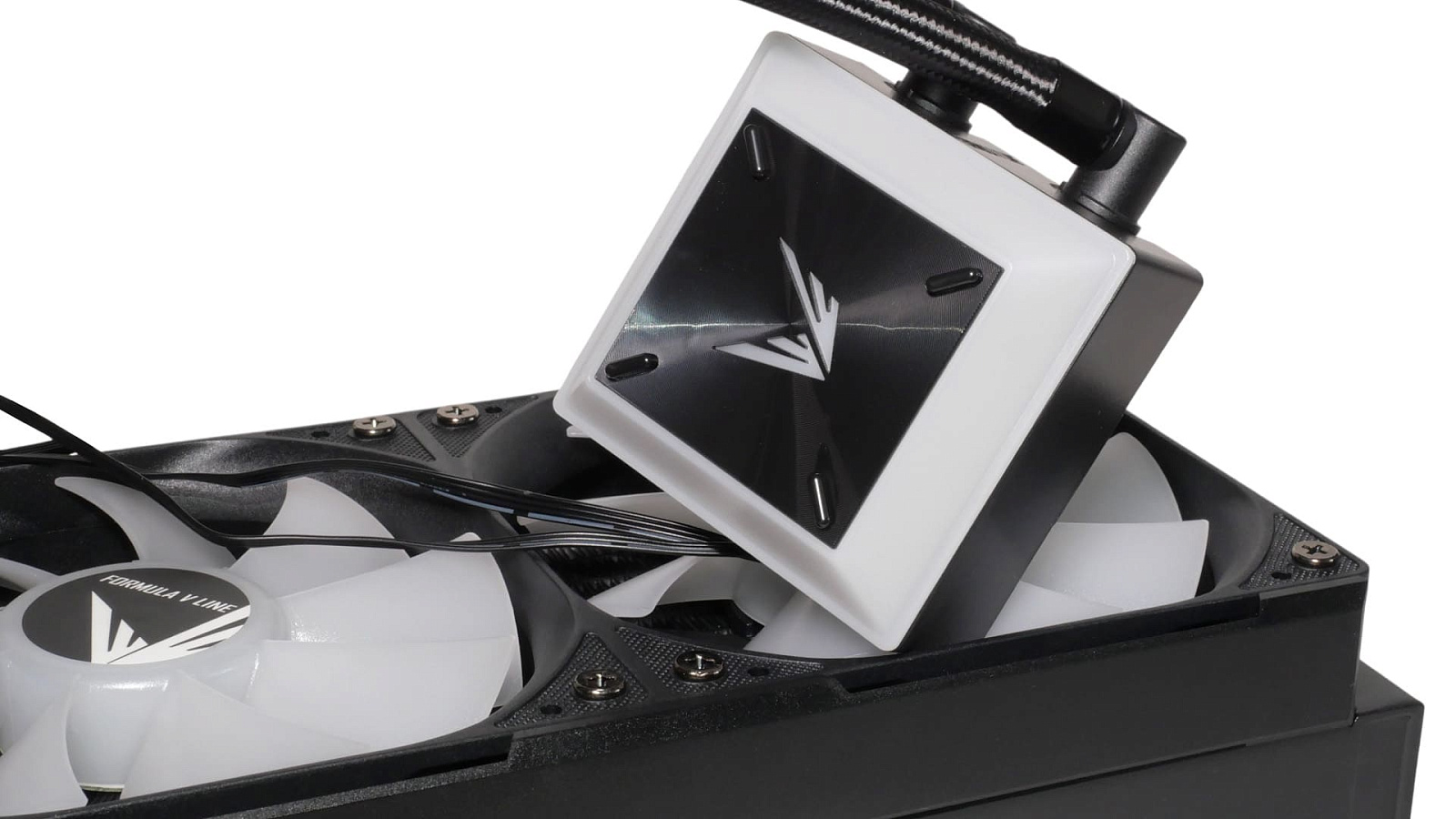

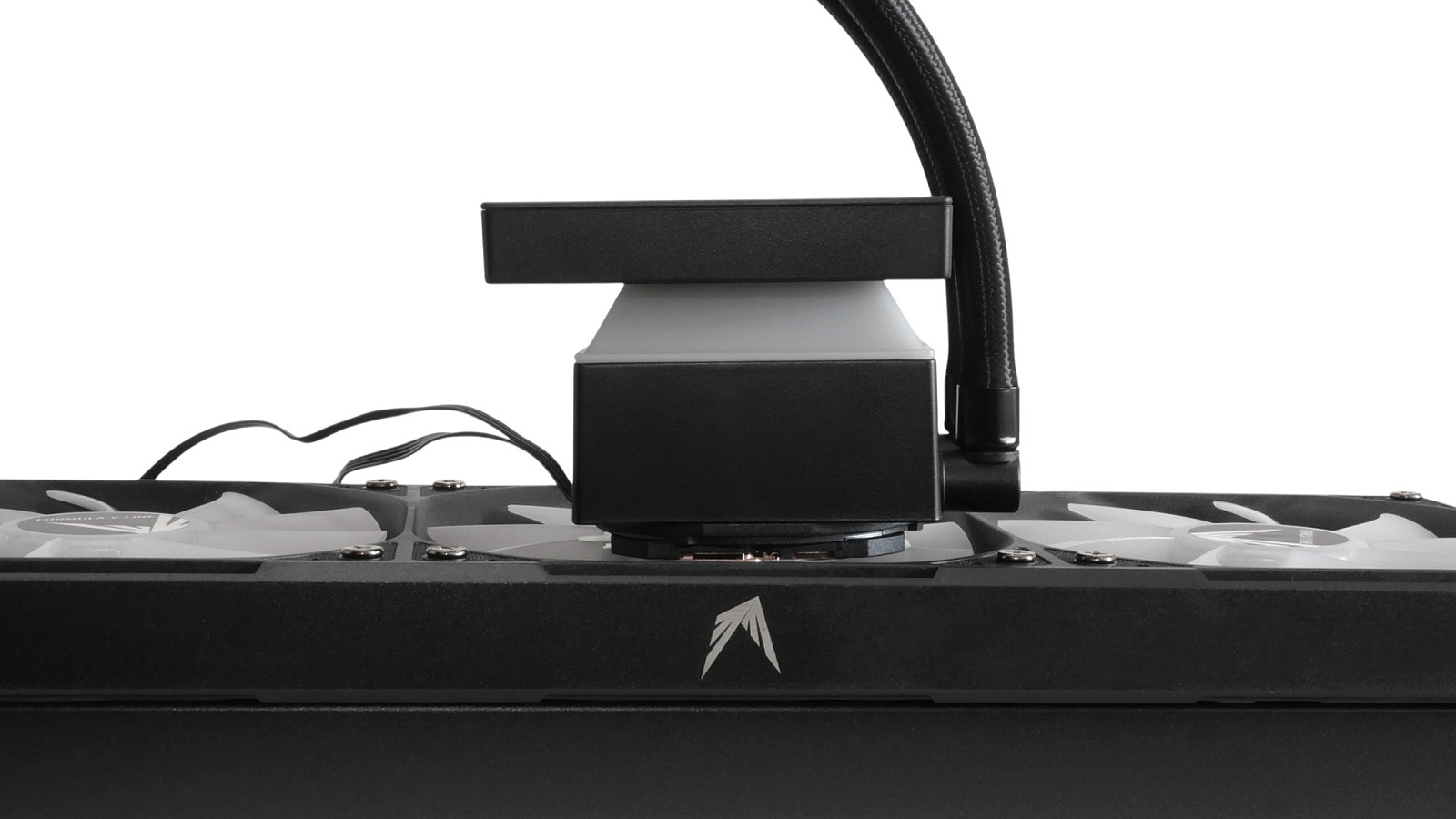

Дисплейный модуль устанавливается на верхнюю часть водоблока и удерживается магнитным способом. Чтобы не мешать трубкам, он магнитится с небольшим смещением в сторону.

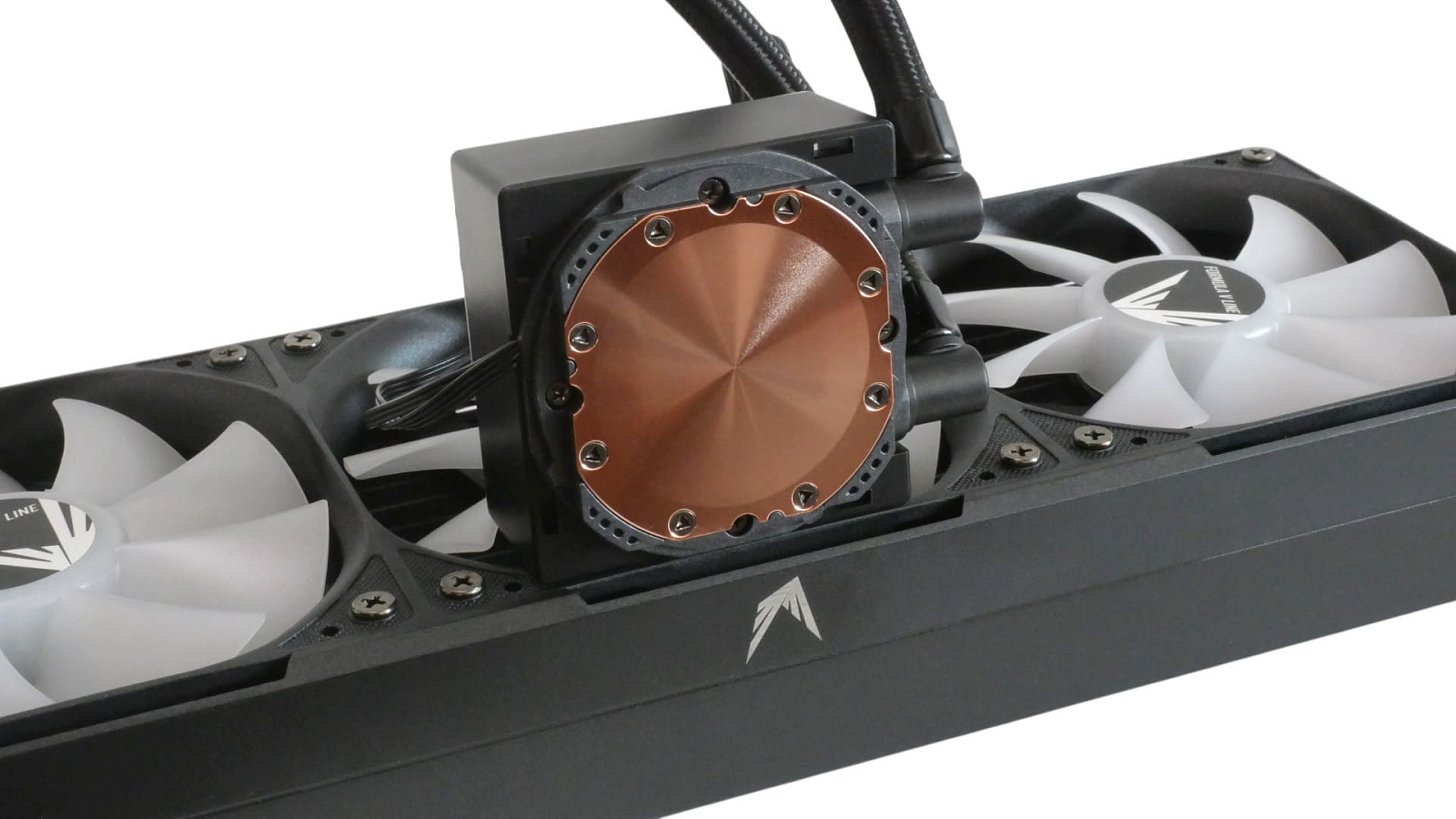

В основании водоблока установлена медная пластина, прикрученная восемью винтами по периметру. Приблизительная площадь возможного контакта с процессорами — 60 x 60 мм. На время транспортировки пластина защищена от царапин белой наклейкой, которую обязательно нужно снять при установке.

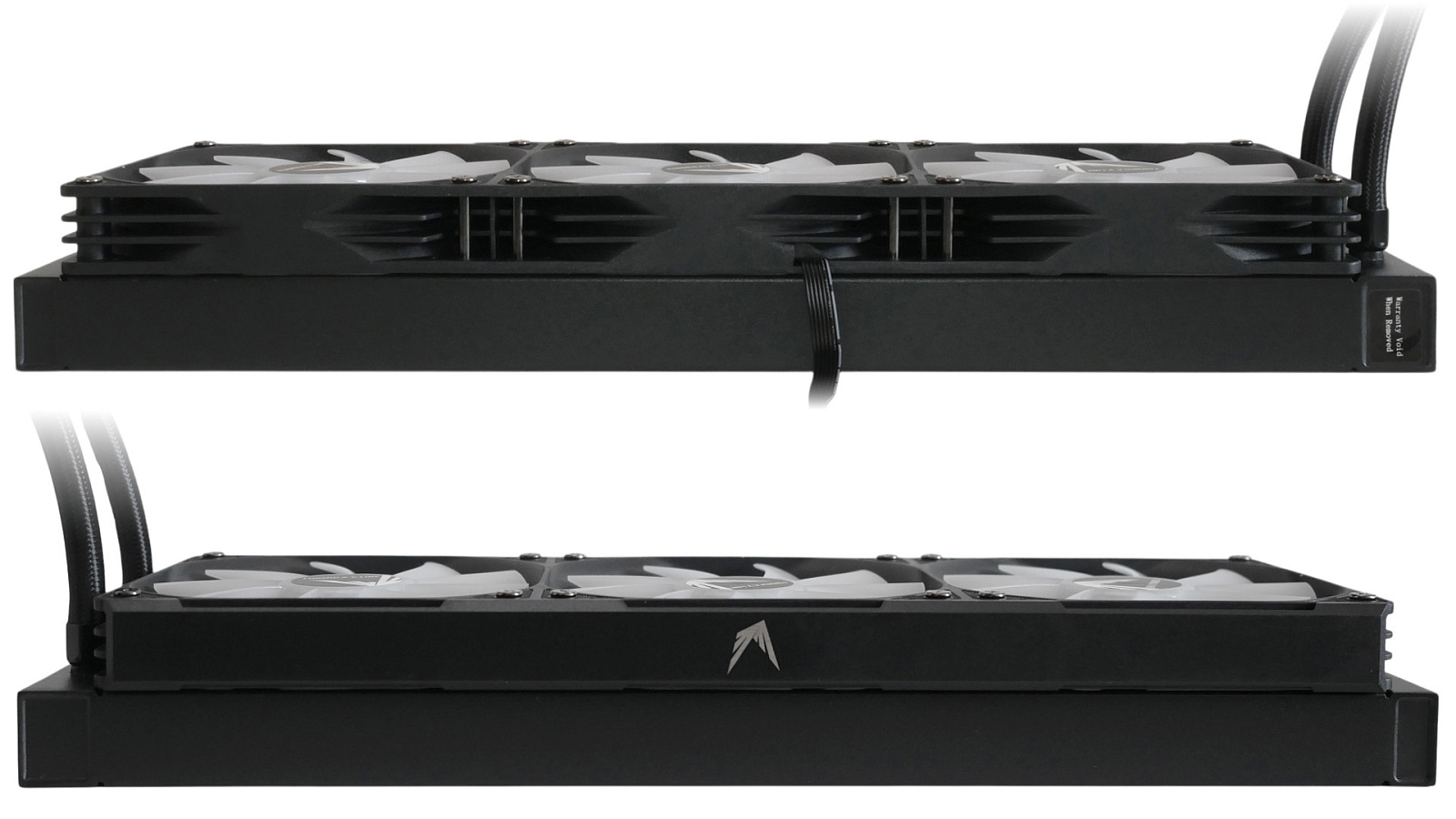

Три комплектных вентилятора прикручены на радиатор ещё на заводе. Это ускоряет подготовку системы охлаждения к установке в конкретной конфигурации. Примененные вентиляторы имеют стандартную толщину 25 мм и высота радиатора также типовая — 27 мм. С этими параметрами гарантирована высокая совместимость с корпусами ПК, рассчитанными на применение AIO-СЖО до 360 мм включительно.

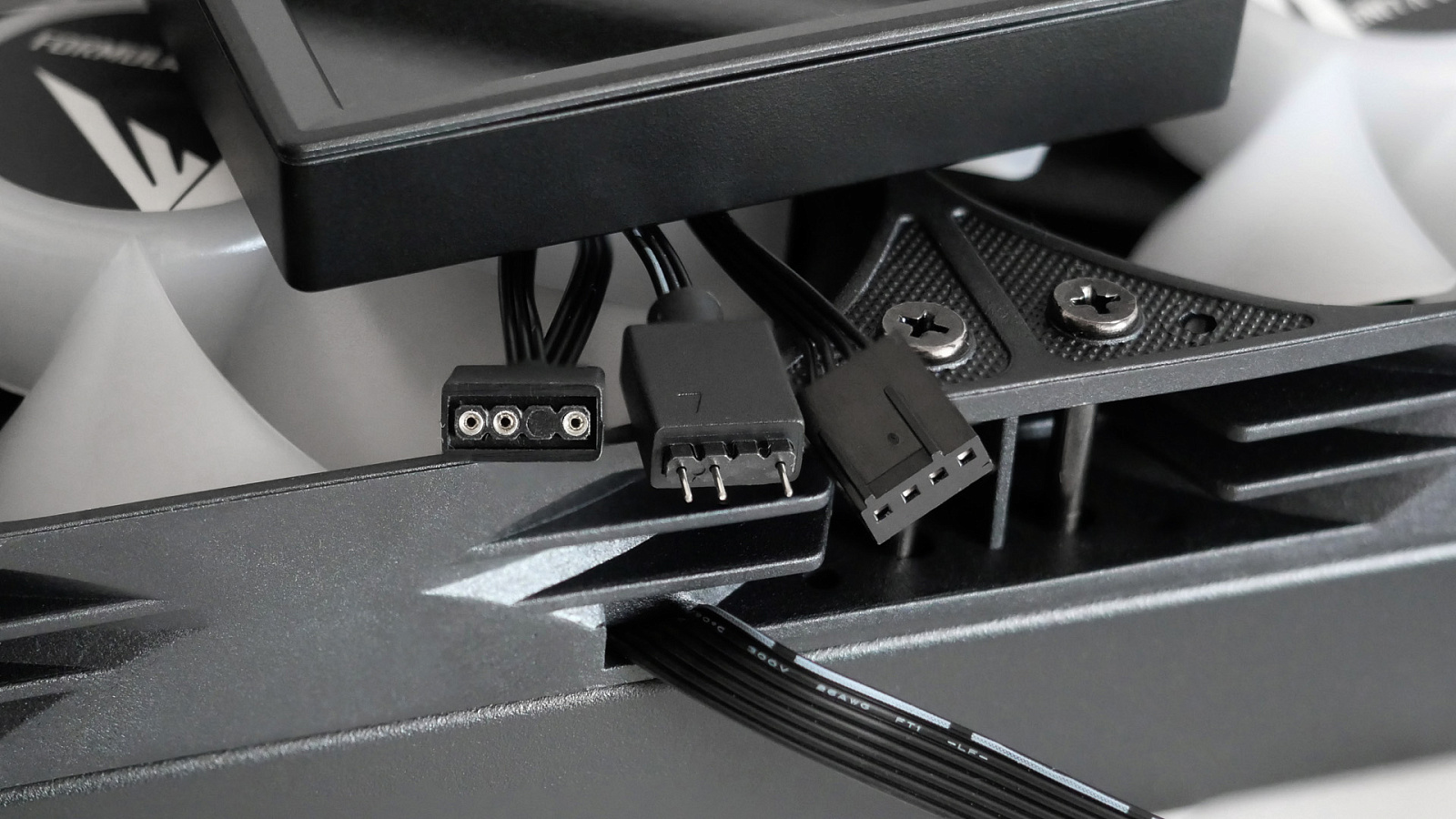

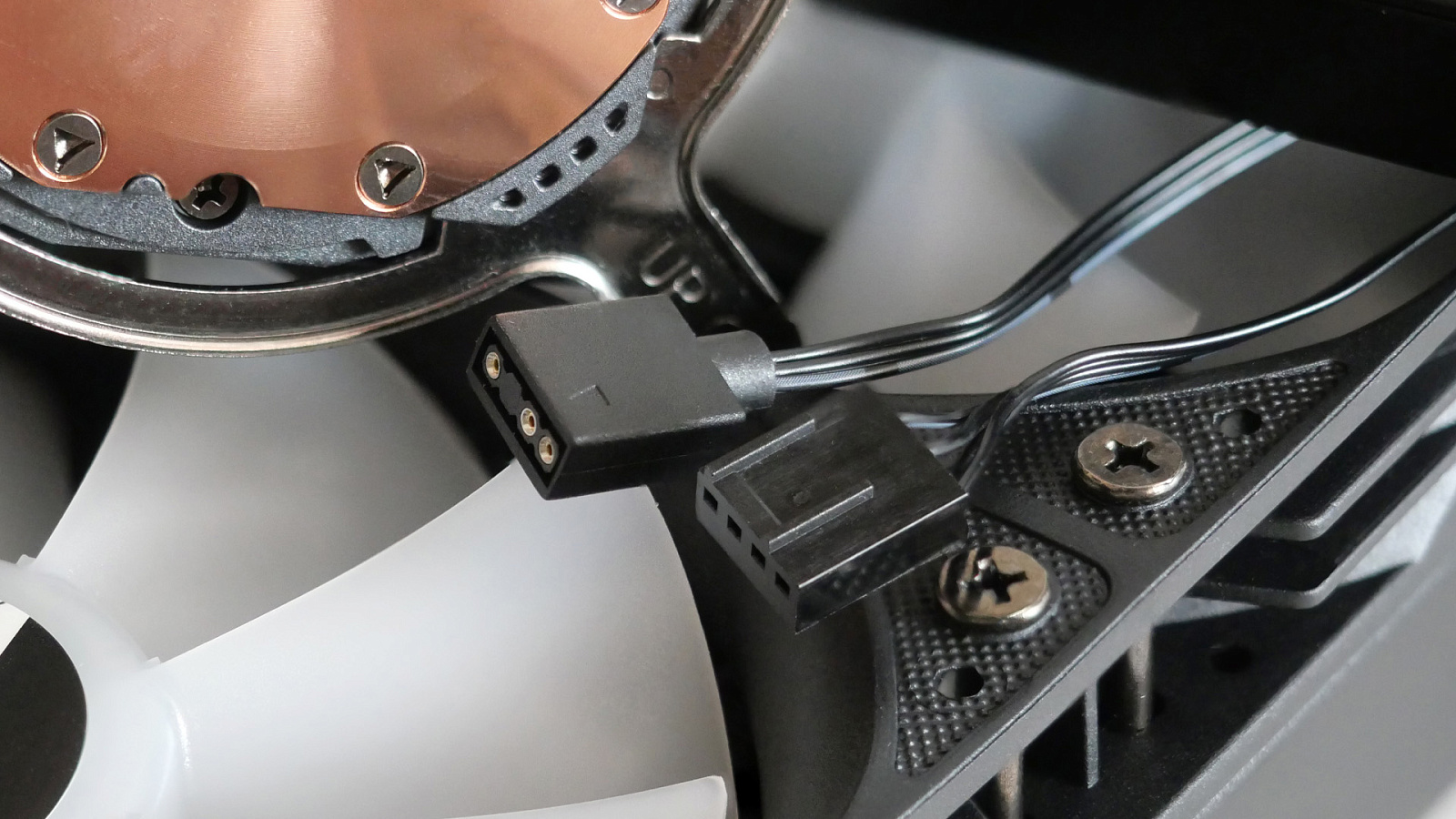

Провода для подключения вентиляторов соединены по цепочке без свисающих излишков. От крайнего отходит длинный кабель с типовыми штекерами на концах: четырёхконтактным PWM для питания моторов и трёхконтактным ARGB для управления подсветкой. Последний имеет ответвление для гирляндного подключения к другим устройствам с таким же типом подсветки. Коннекторы подключения водоблока аналогичные, но без ответвления для цепочки ARGB.

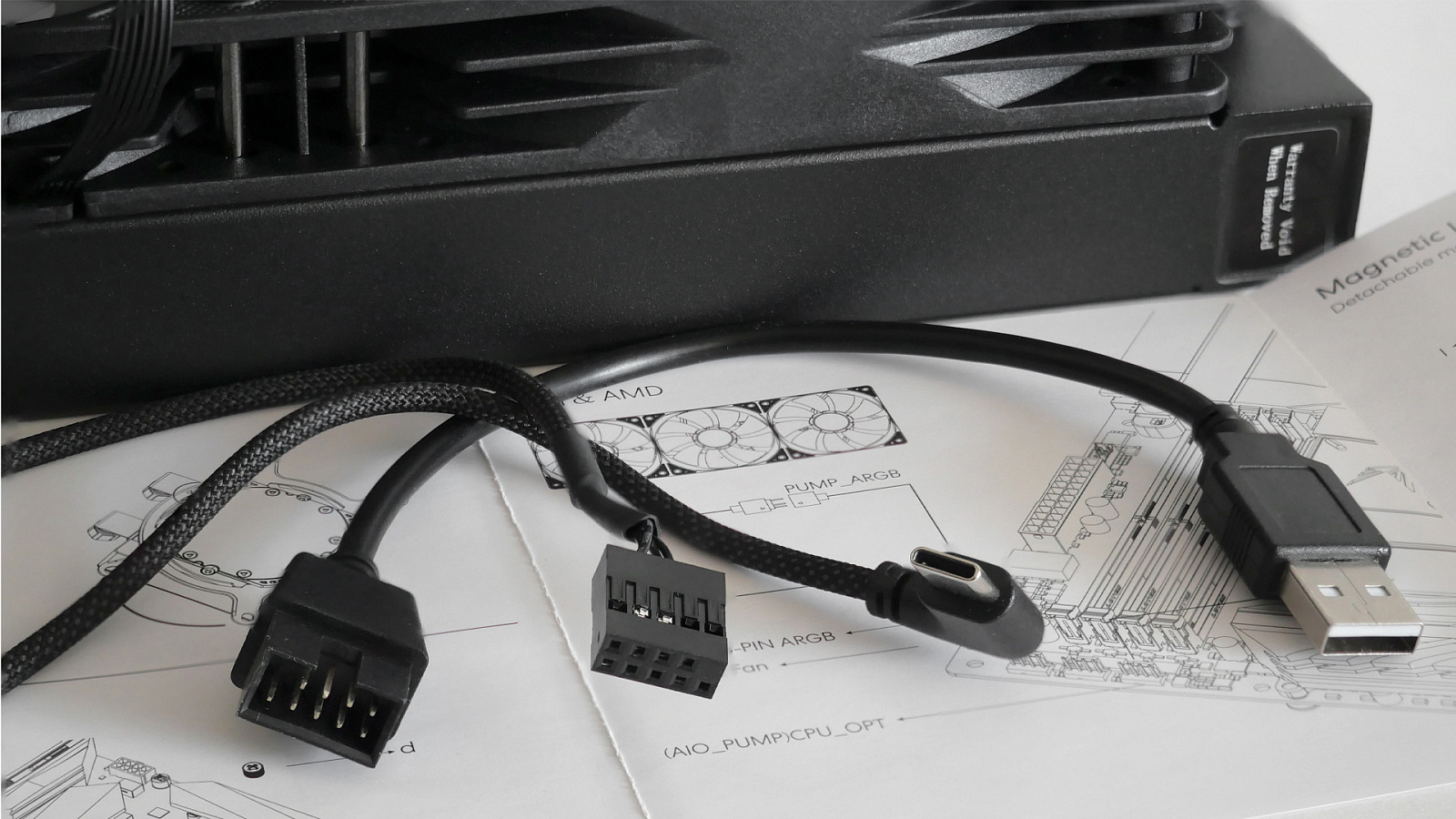

Для дисплейного модуля в комплекте приложен съёмный кабель. Со стороны модуля он подключается с помощью разъема USB-C, а к материнской плате подключение сделано через USB 2.0-коннектор внутреннего типа. При желании использовать дисплей вне корпуса ПК его можно подключать с применением комплектного переходника с внутреннего USB на обычный USB типа А.

Пример установки

Для тестирования Formula ICE Jet Vision 360 устанавливалась в две конфигурации, отличающиеся только материнскими платами и процессорами: Intel Core i5-13600K для сокета LGA 1700 и Intel Core Ultra 7 270K Plus для LGA 1851. Комплект креплений для обоих сокетов идентичен и состоит из металлической фигурной пластины для основания водоблока, металлического бэкплейта, четырёх пластиковых цилиндрических проставок и четырёх металлических гаек. Также при сборке и установке понадобится шприц с термопастой и винты крепления радиатора в корпусе ПК.

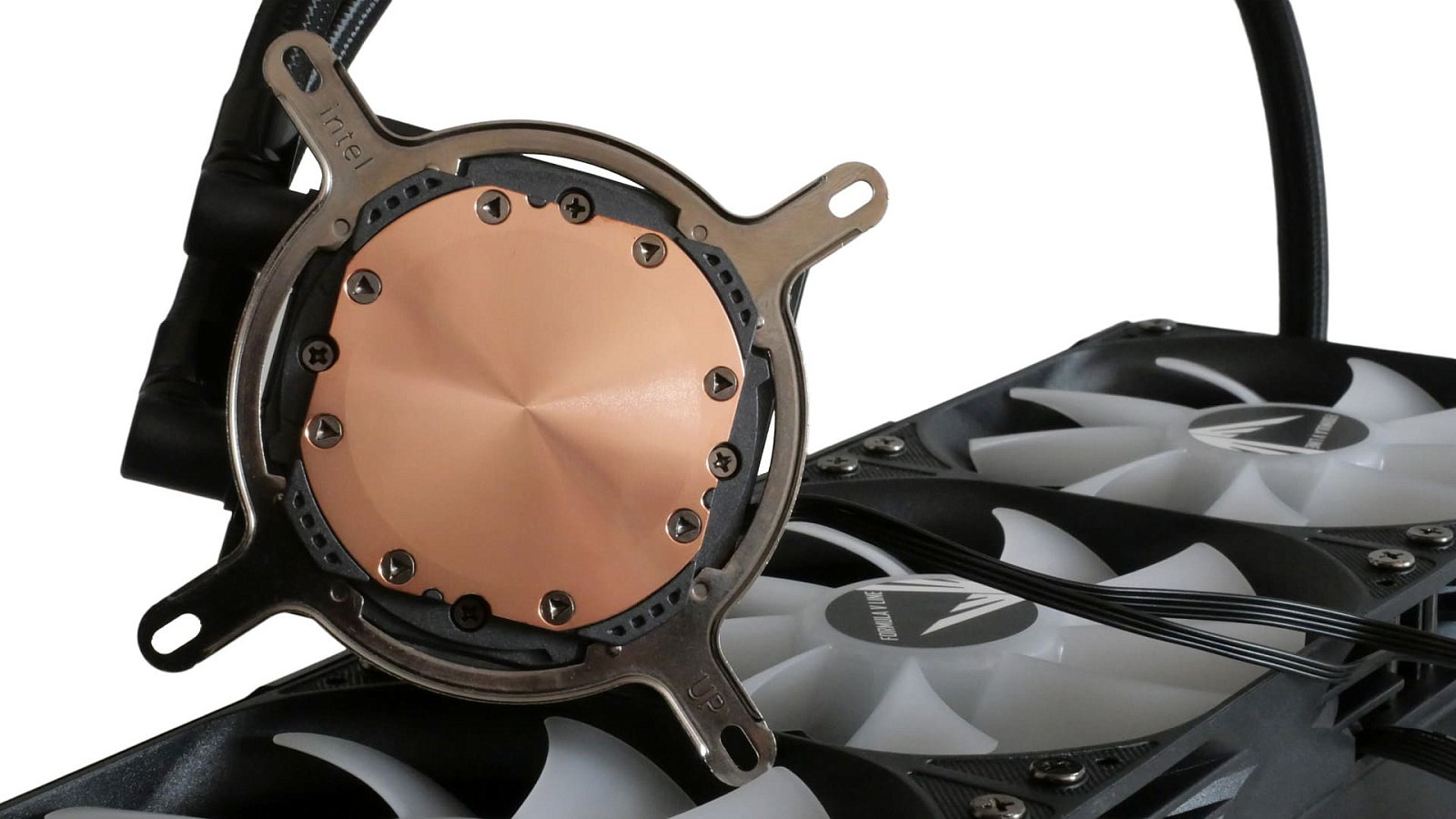

Фигурная пластина для сокетов Intel вставляется в специальные пазы в основании и фиксируется доворотом до упора. Так как она симметричная, неправильного положения фактически нет.

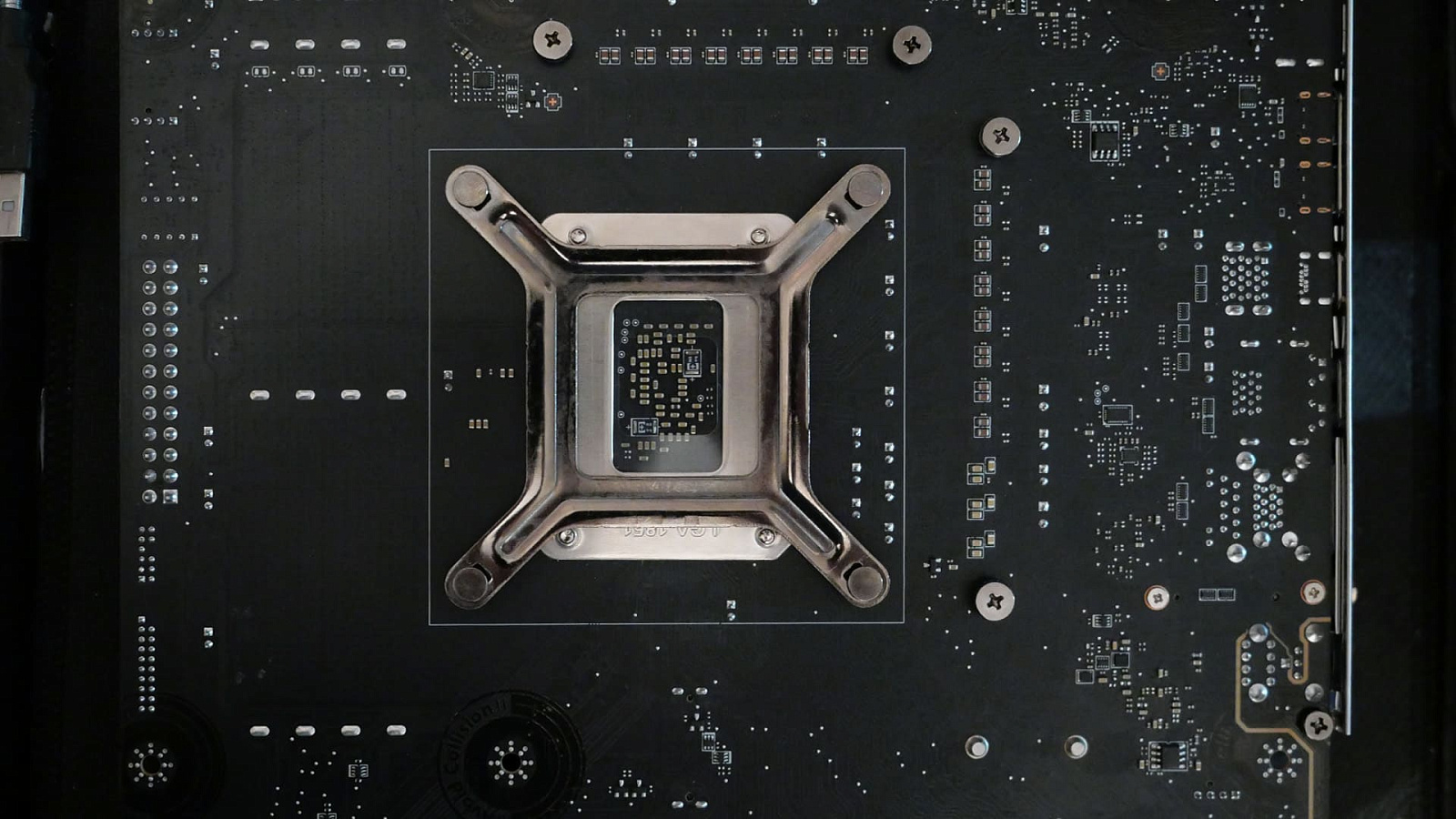

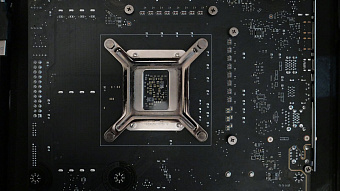

Бэкплейт универсальный, с небольшим ходом штырьков в углах импровизированных лучевых выступов для совместимости с разными модификациями сокетов Intel.

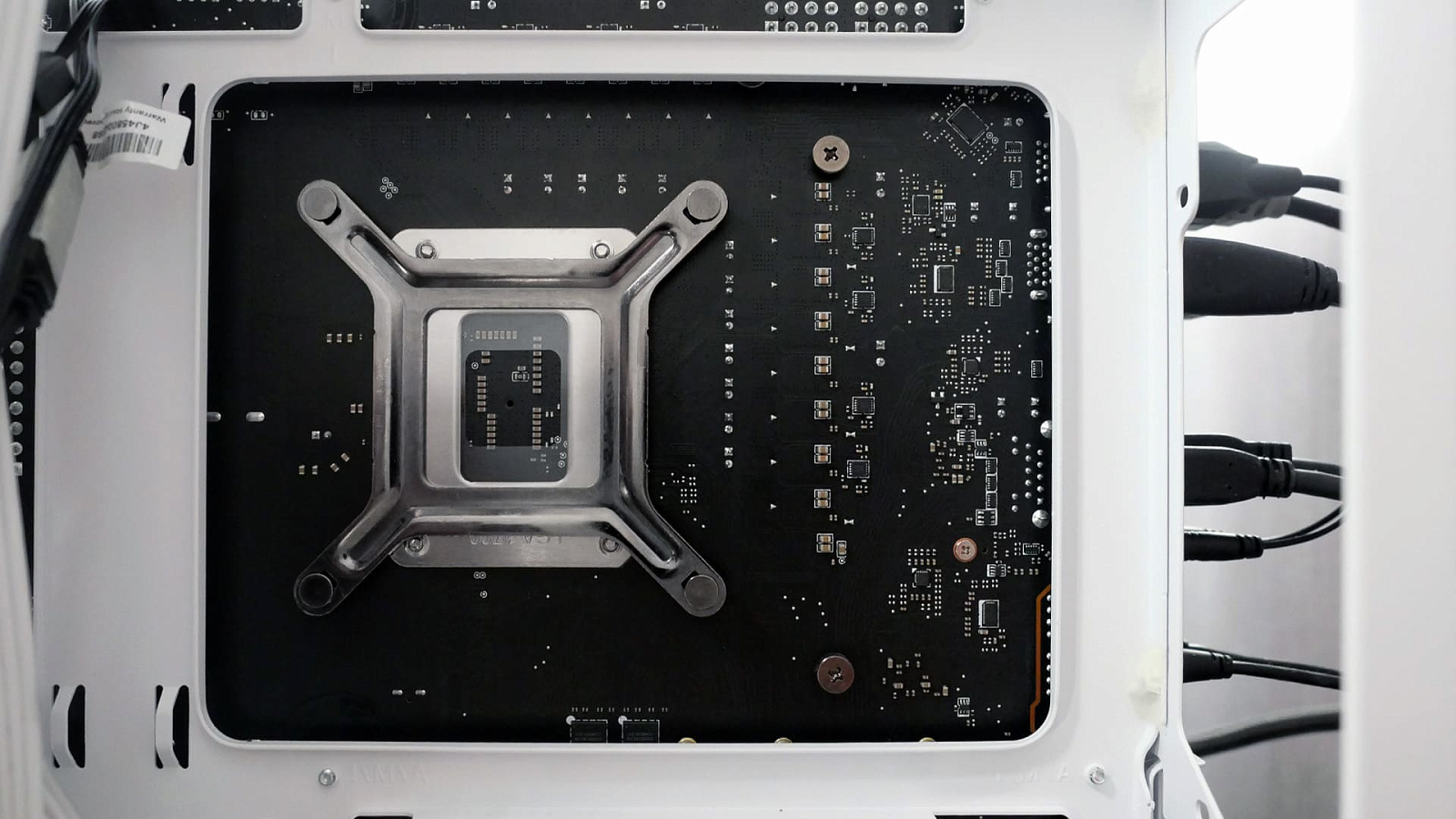

С внутренней стороны бэкплейта при установке на заднюю часть материнской платы необходимо снять прозрачную наклейку. На фото здесь и ниже приведены примеры в конфигурации с Intel Core i5-13600K слева и Intel Core Ultra 7 270K Plus справа.

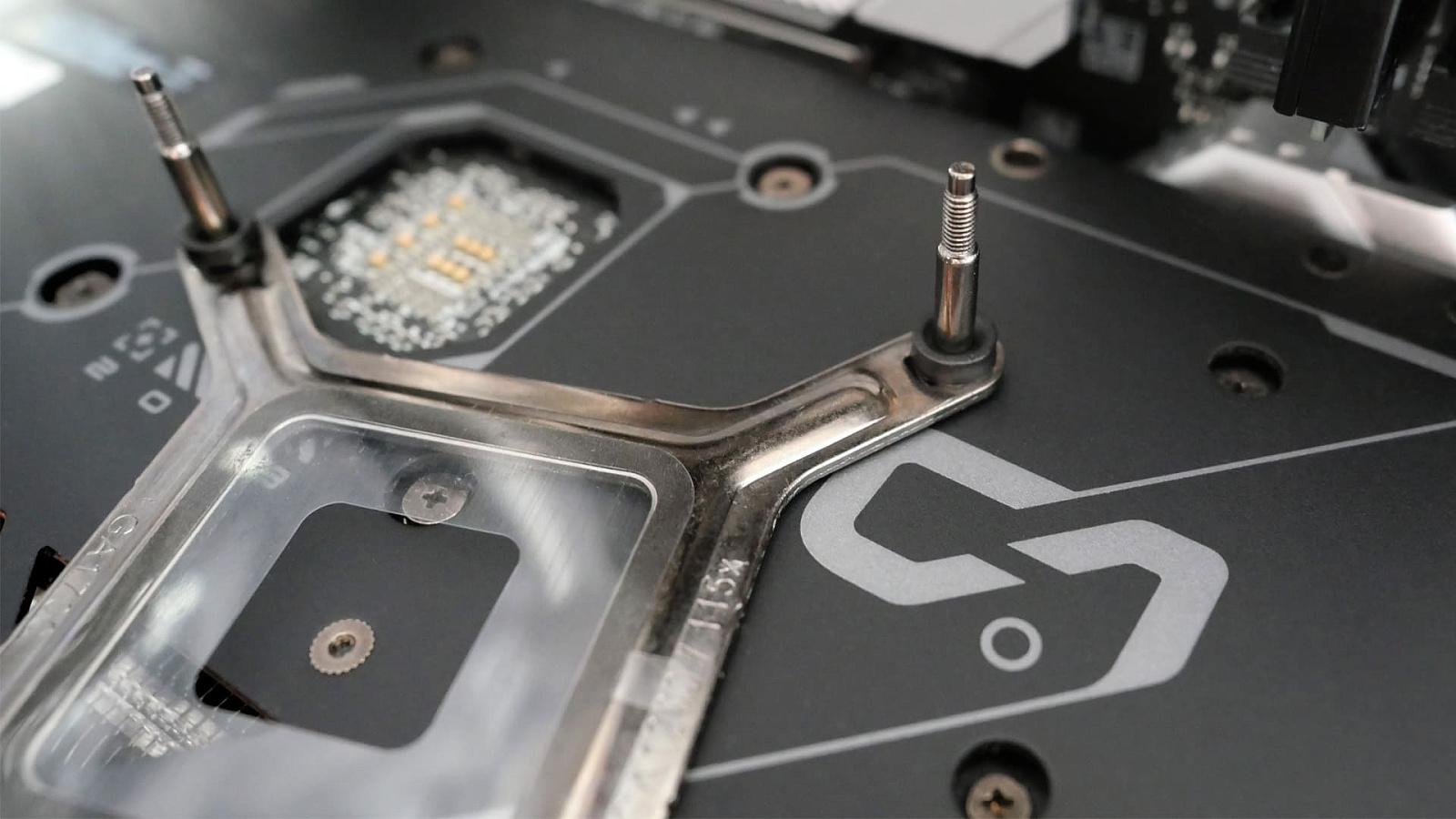

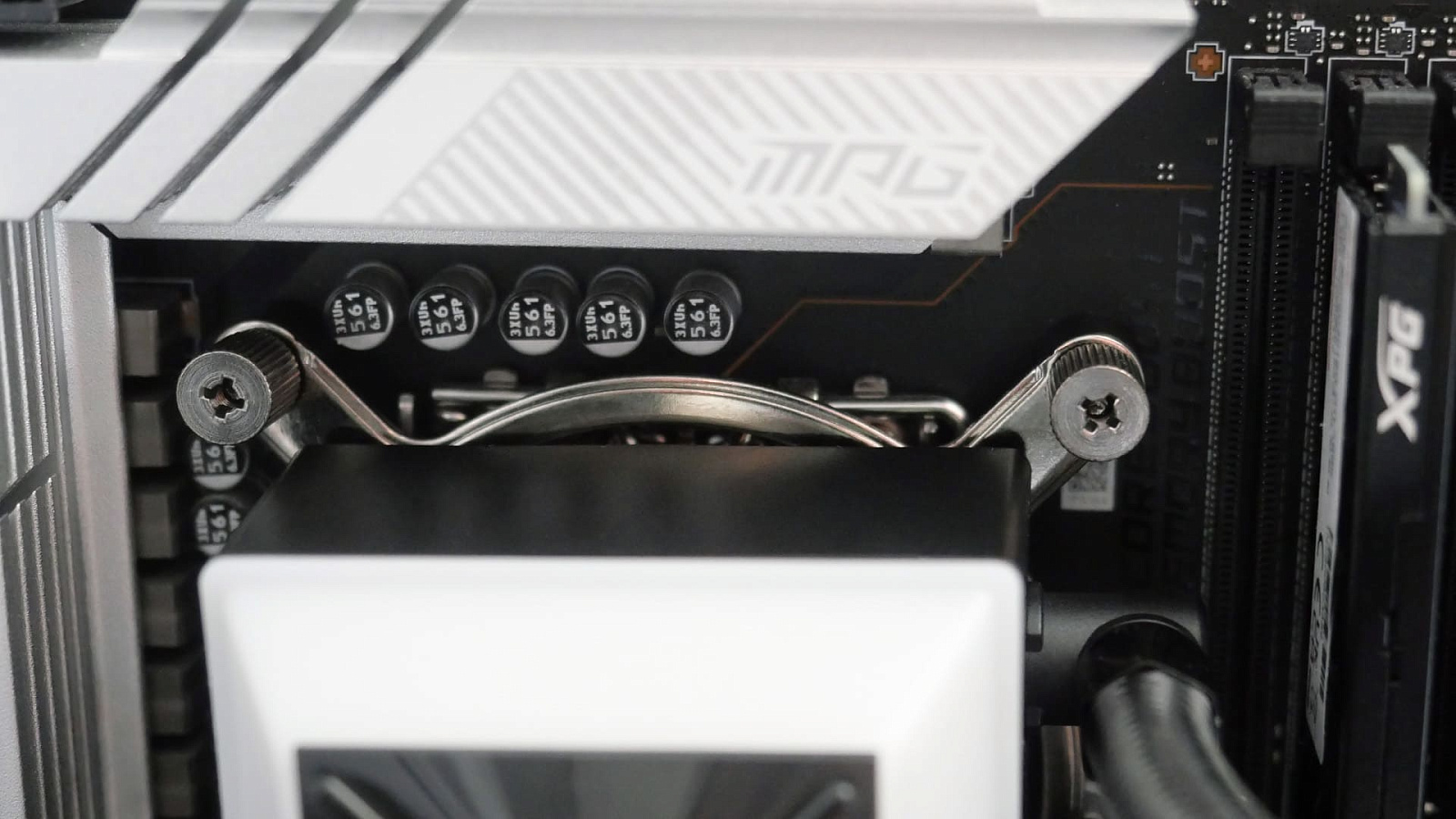

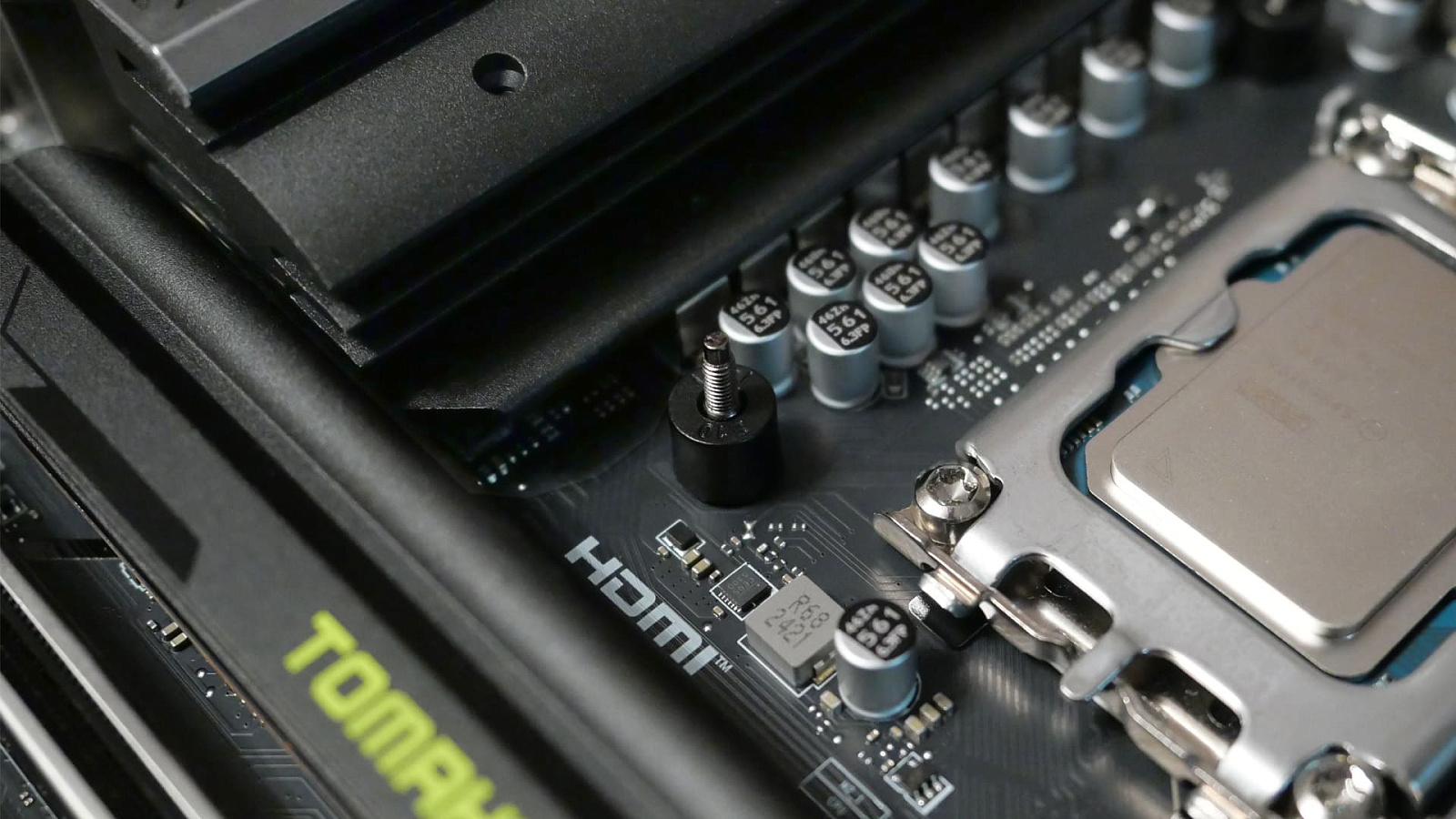

С лицевой стороны материнской платы на продетые сквозь штатные отверстия сокета штырьки бэкплейта надеваются пластиковые чёрные проставки, поверх которых надевается водоблок с установленной ранее сокетной рамкой, прикручиваемый гайками с накатанной головкой.

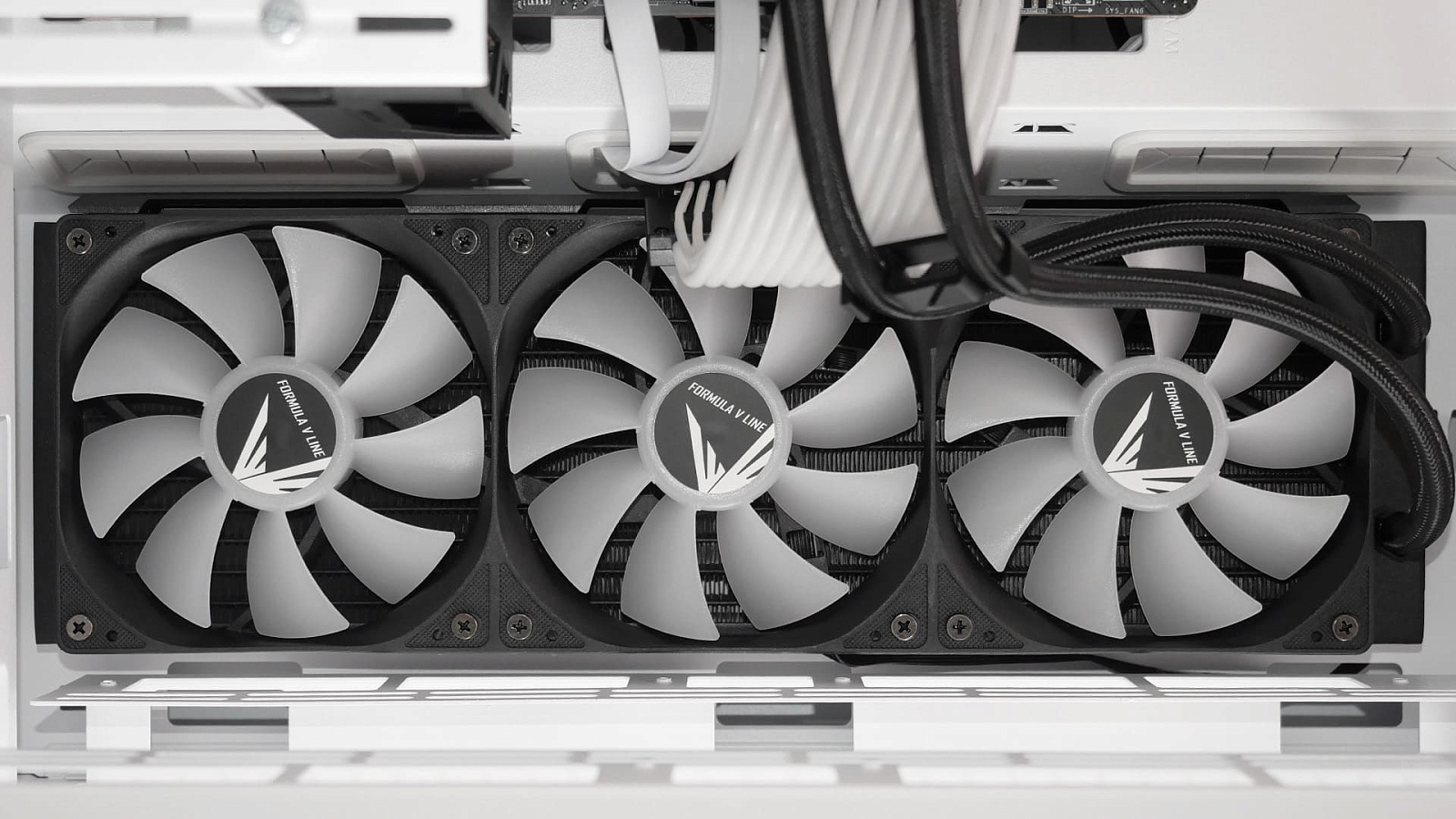

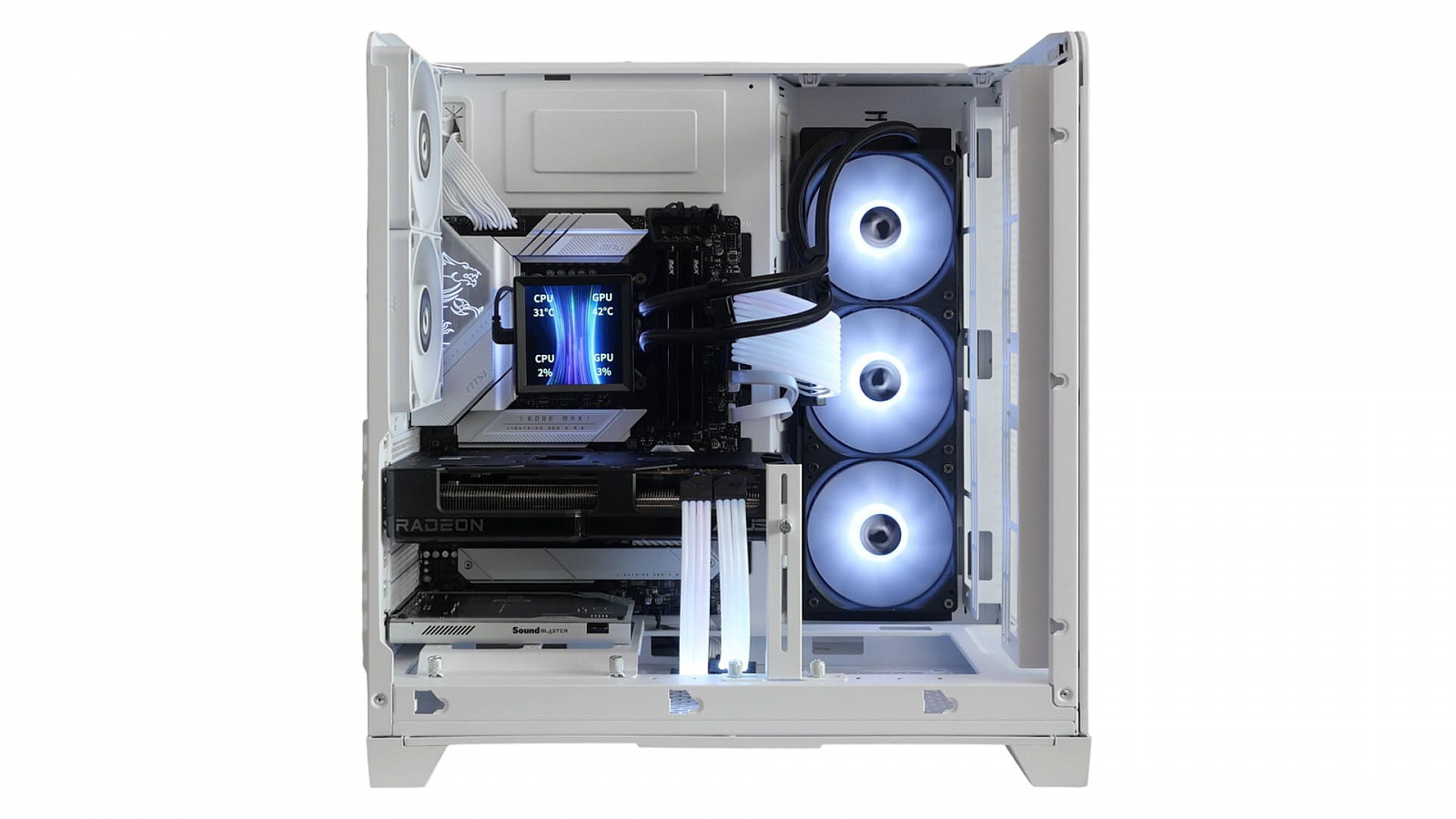

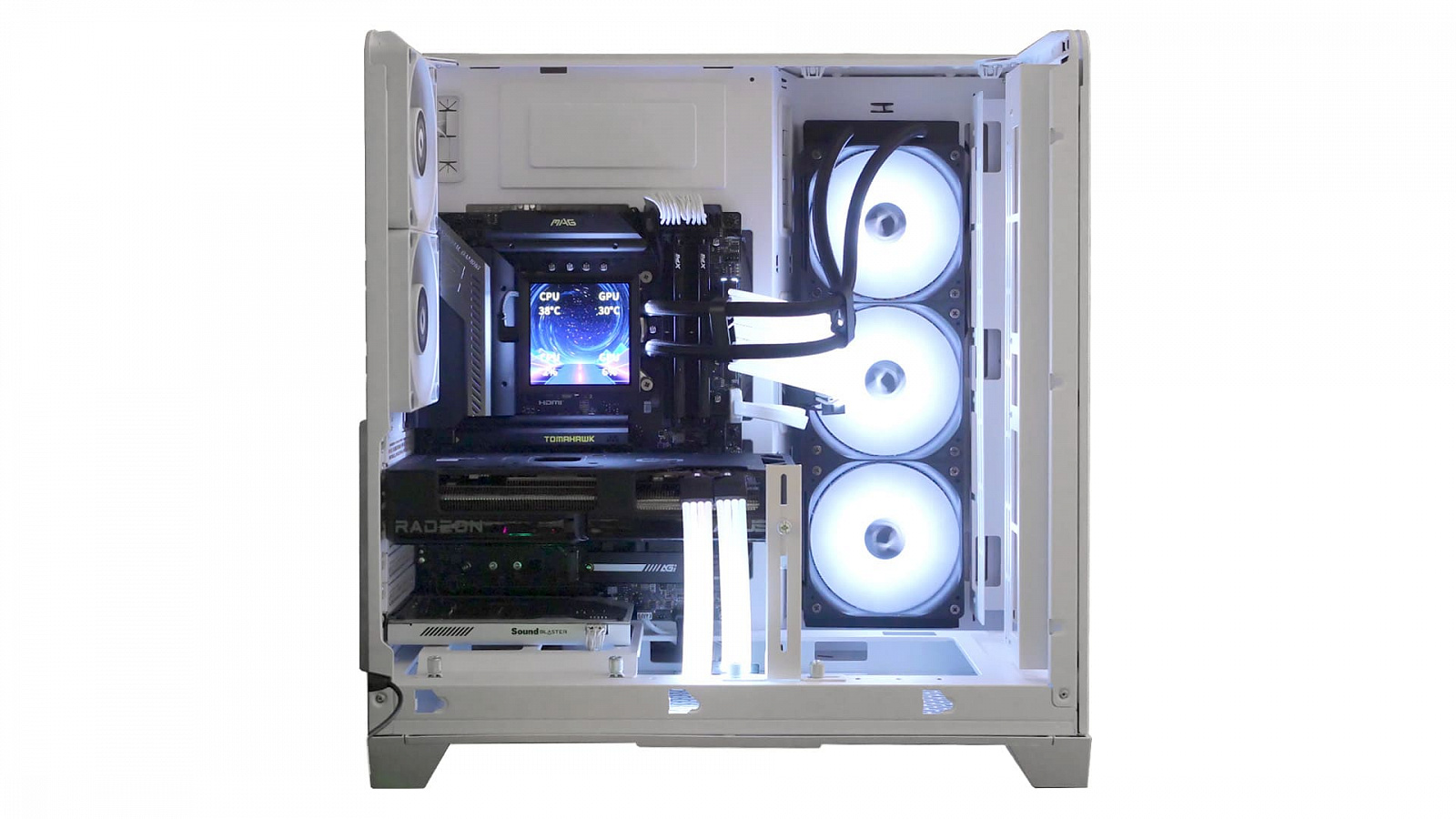

Установка радиатора в корпусе не составляет проблем, если в нём предусмотрены стандартные места для AIO-СЖО класса 360 мм. Длина радиатора умеренная — 396 мм, поэтому коллизий быть не должно.

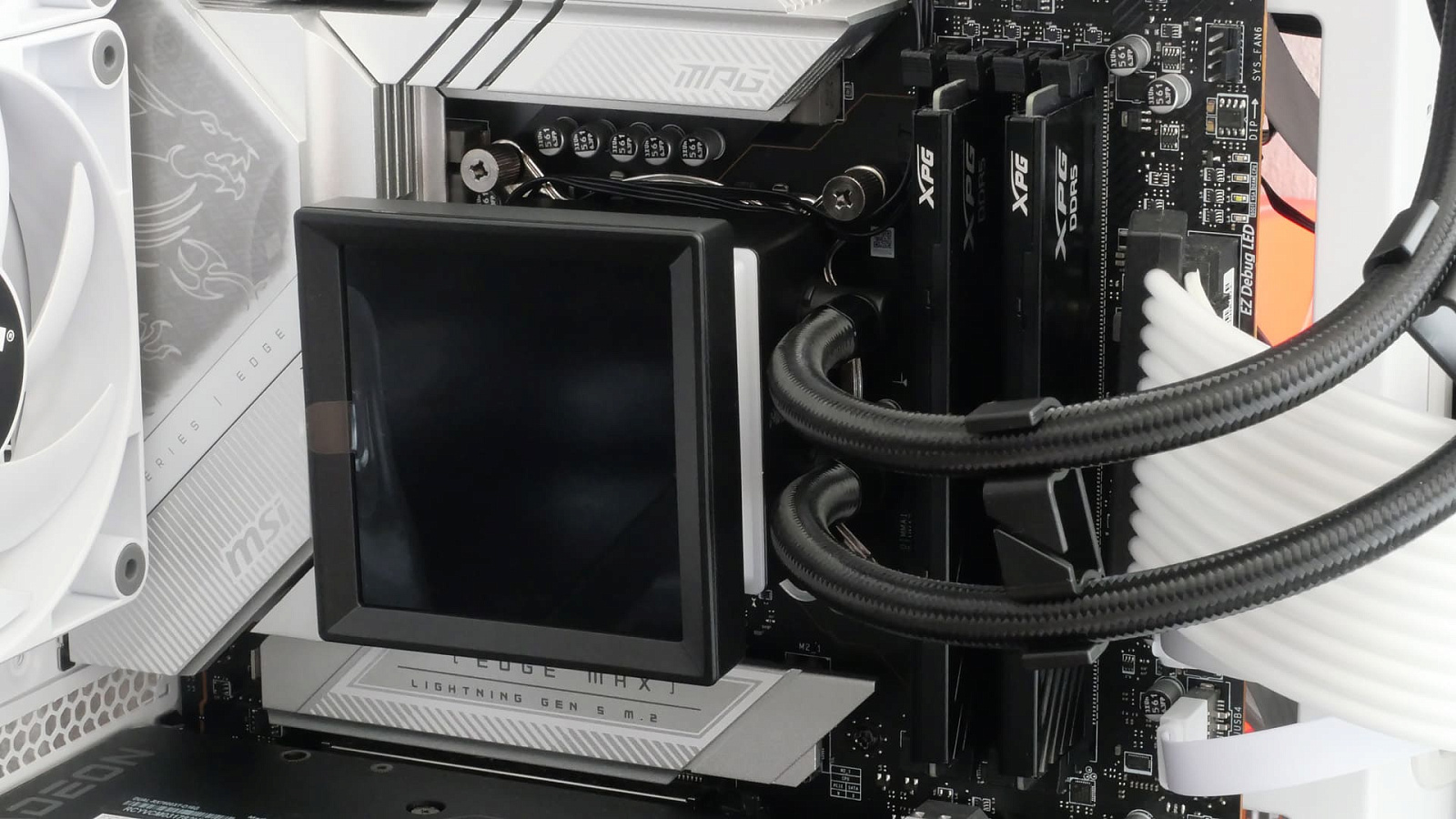

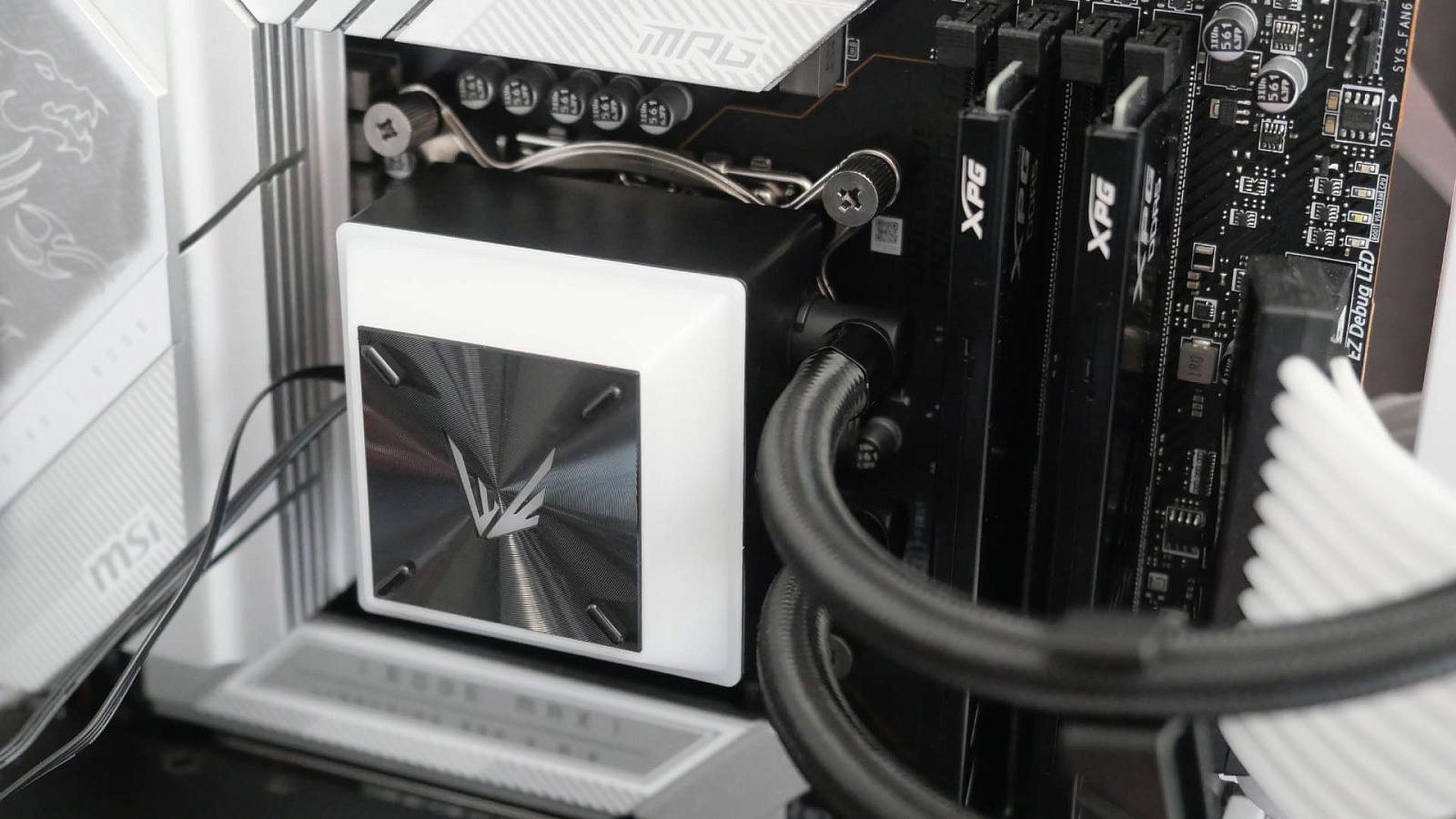

Водоблок в типовой конфигурации должен быть ориентирован трубками вправо. Благодаря поворотной конструкции фитингов их сильного натяжения удаётся избежать.

Дисплейный модуль можно примагнитить в любой момент, но удобнее это сделать уже после подключения и укладки проводов от водоблока.

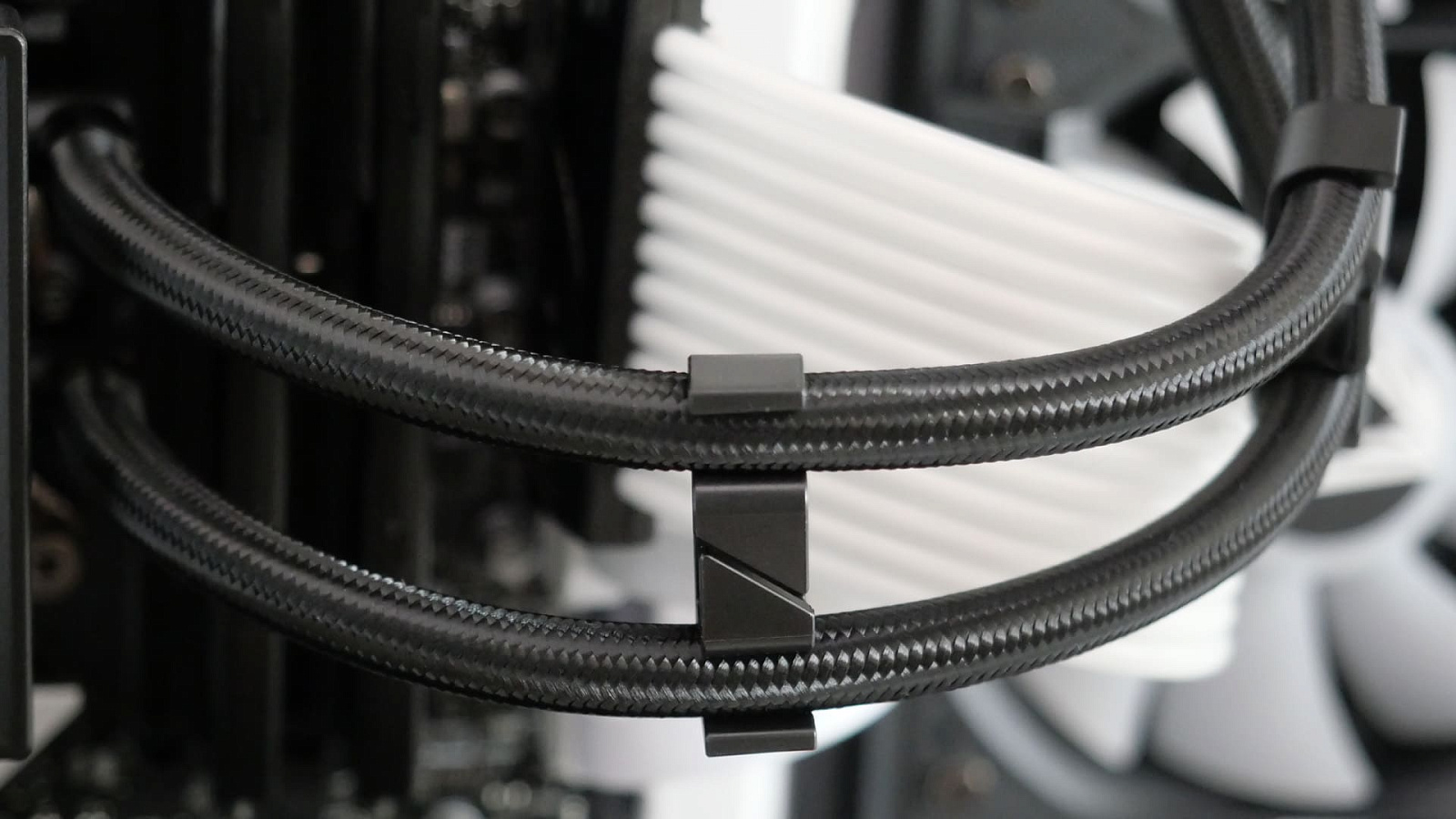

Финальным штрихом останется только немного облагородить трубки с помощью комплектных клипс, чтобы они визуально выглядели параллельными.

Подсветка

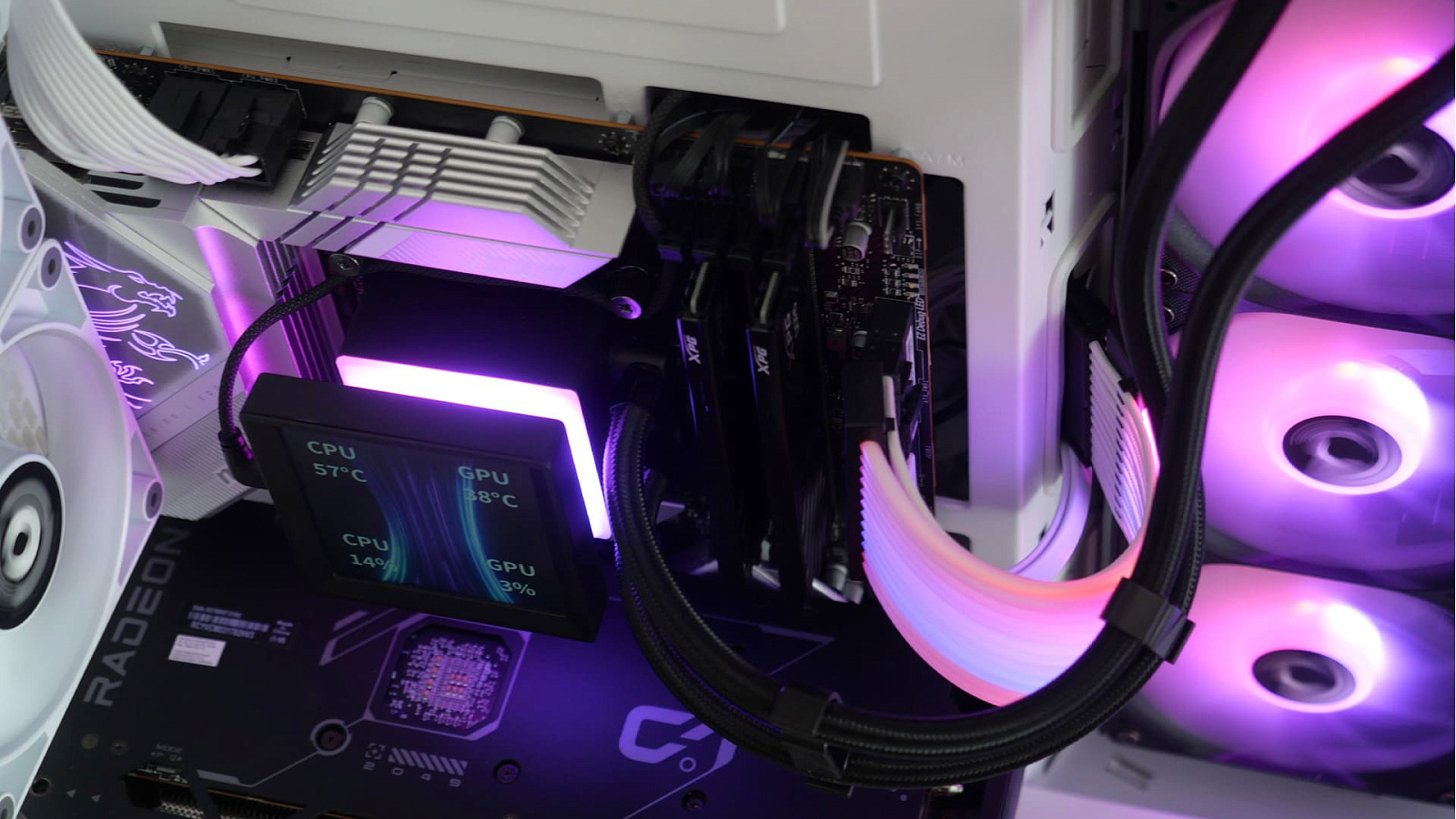

Визуал Formula ICE Jet Vision 360 строится на подсветке двух элементов и ярком цветном дисплее на водоблоке. Непосредственно ARGB-подсветка интегрирована в верхнюю часть водоблока и в вентиляторы.

ARGB-окантовка на водоблоке почти полностью перекрывается дисплеем и преимущественно создает лишь ореол вокруг.

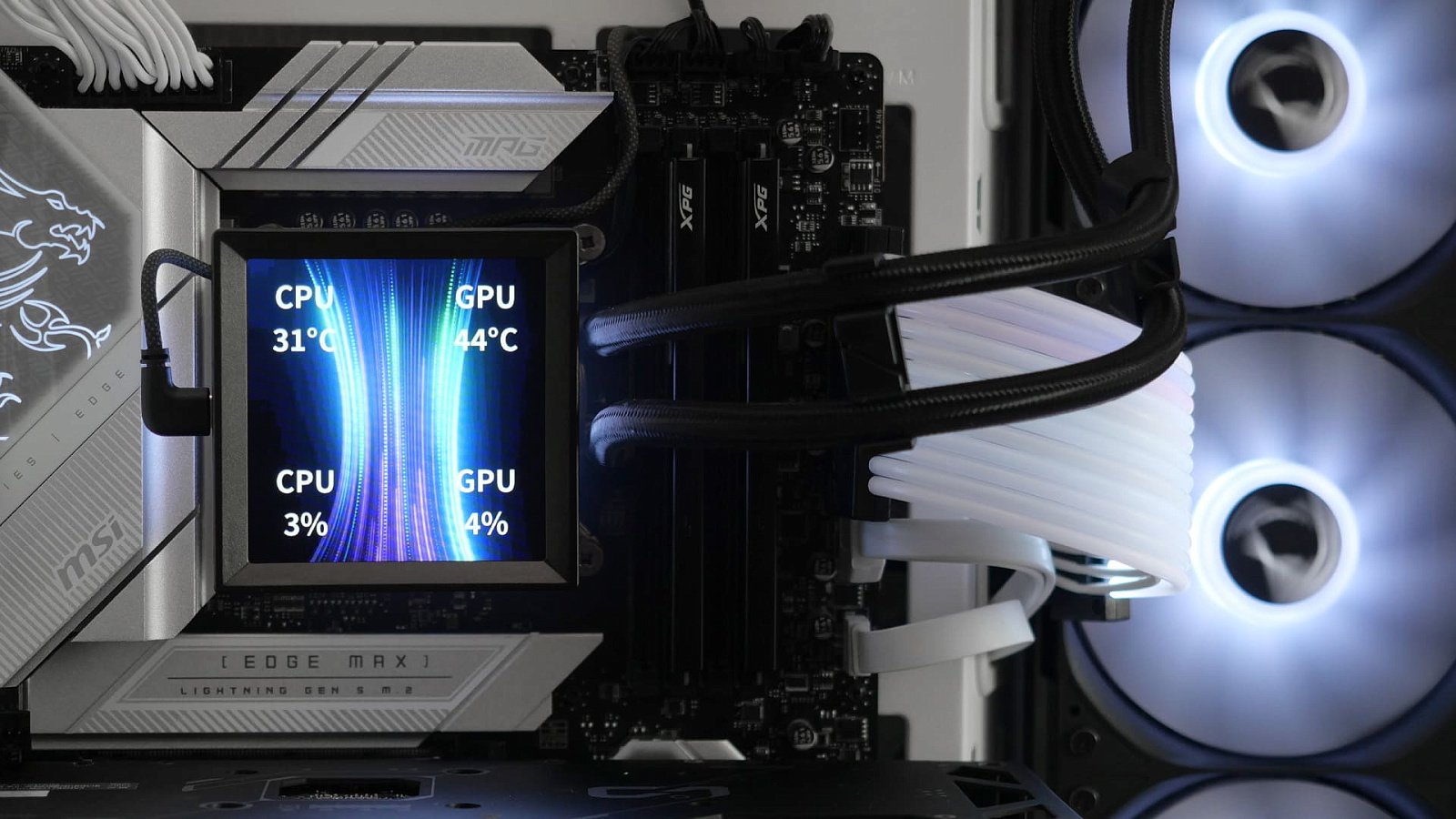

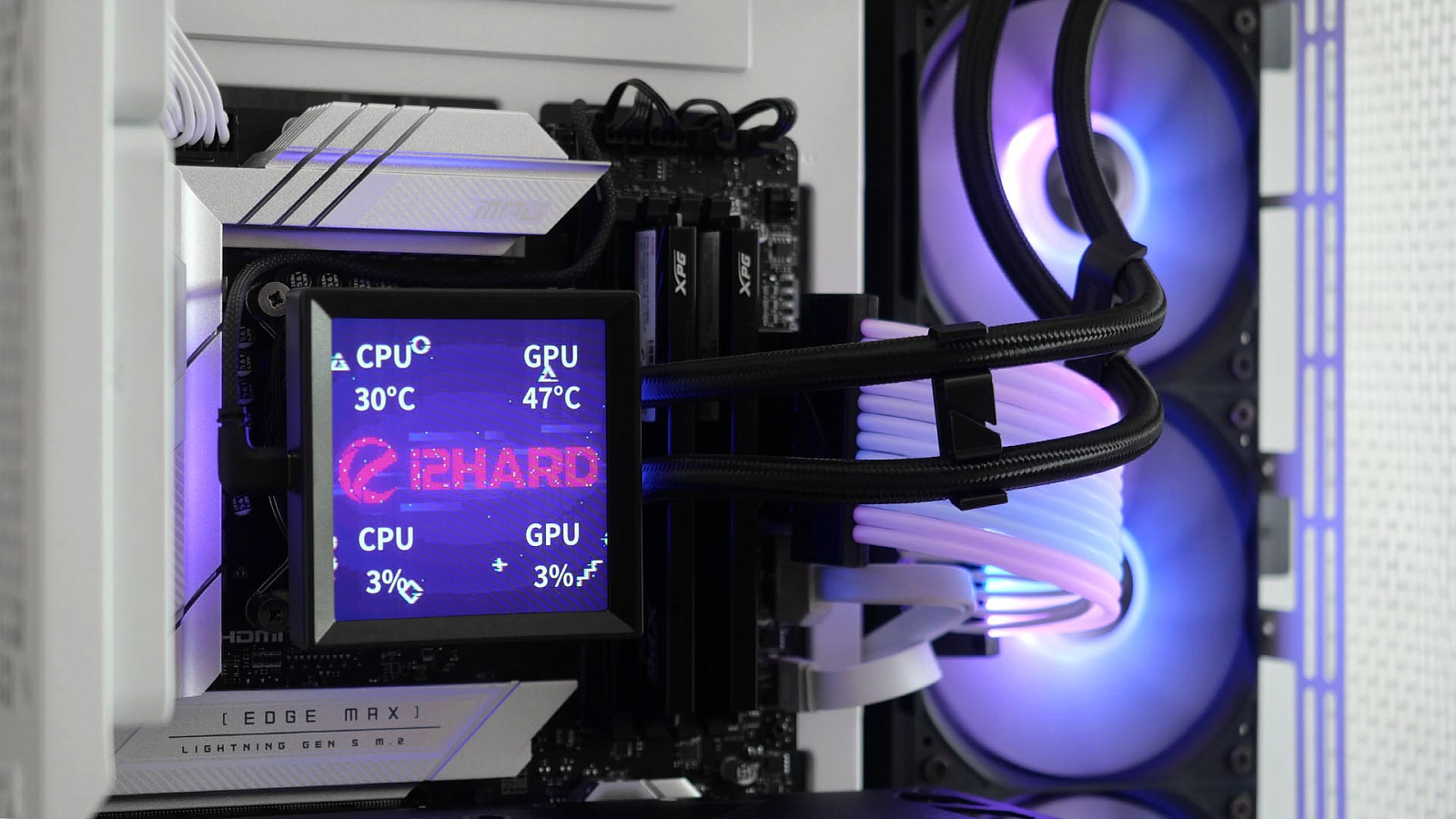

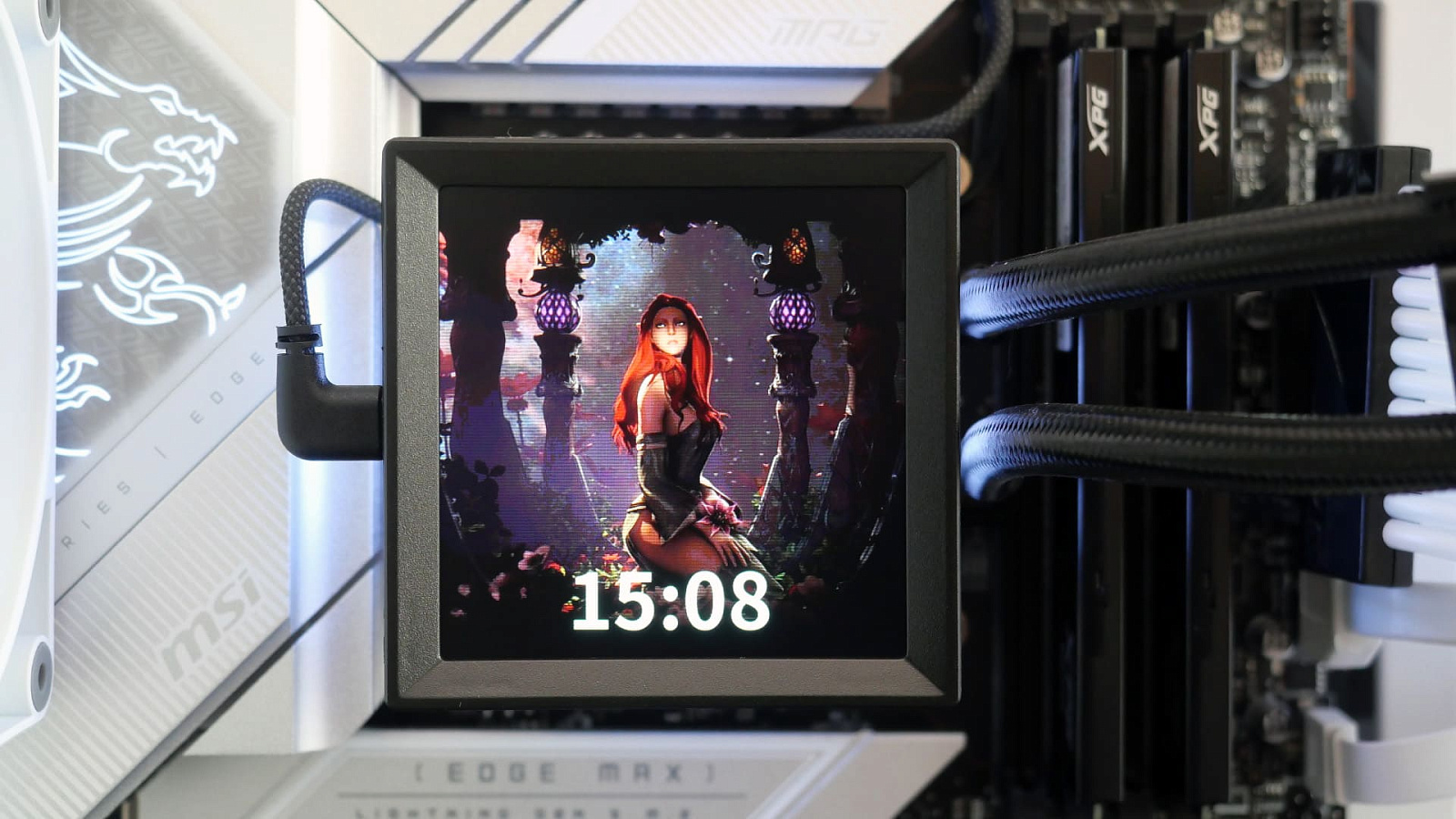

Полноцветный дисплей диагональю 3,95" с IPS-матрицей имеет разрешение 640 х 640 точек. Он поддерживает вывод различной информации от датчиков ПК и статических или анимированных изображений. Подробнее к этому вернемся ниже по тексту.

Софт

Вся мощь кастомизации выводимой на дисплей информации кроется в программе FVision. Она не русифицирована, но интерфейс сделан достаточно наглядно, чтобы разобраться интуитивно.

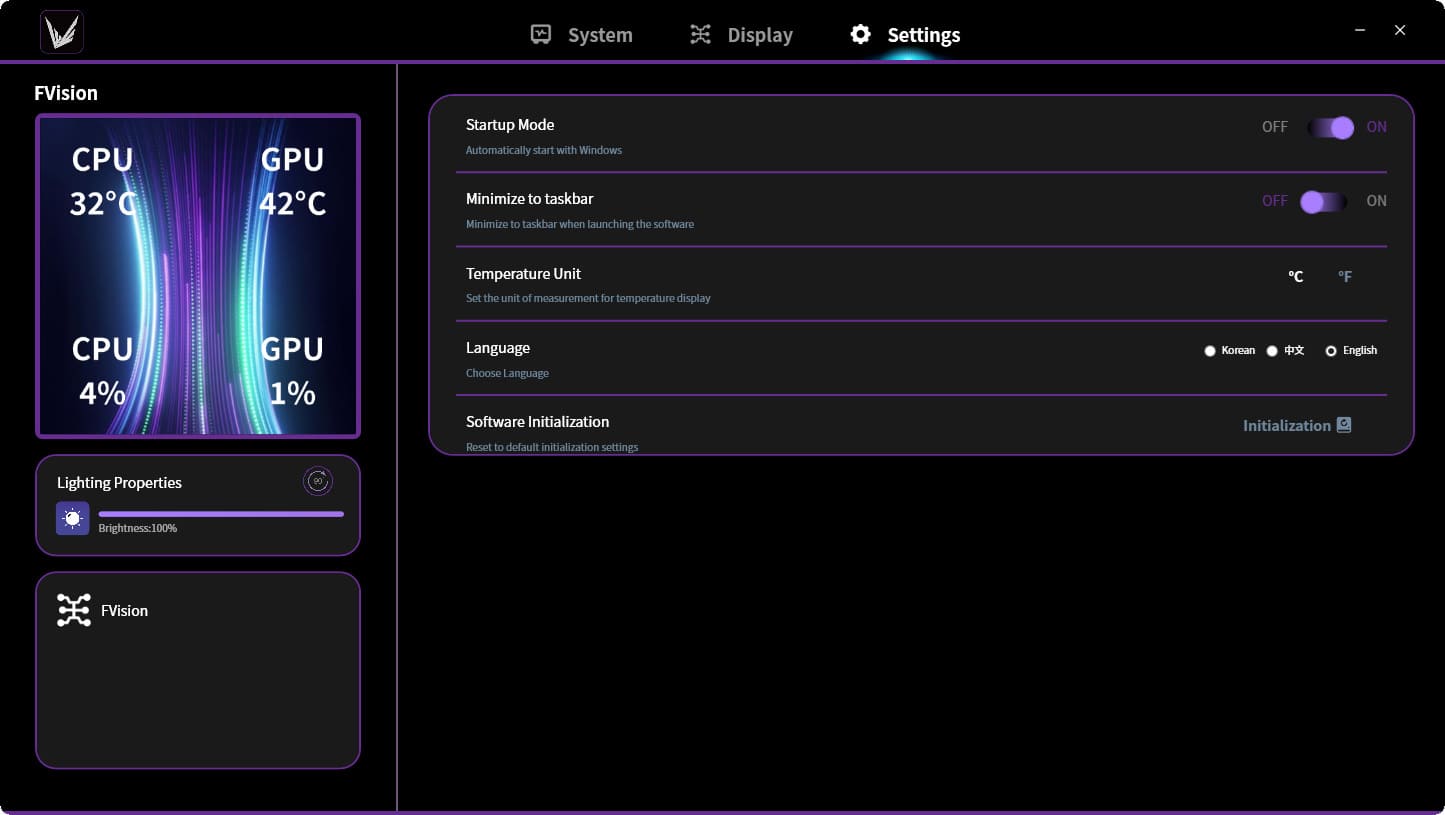

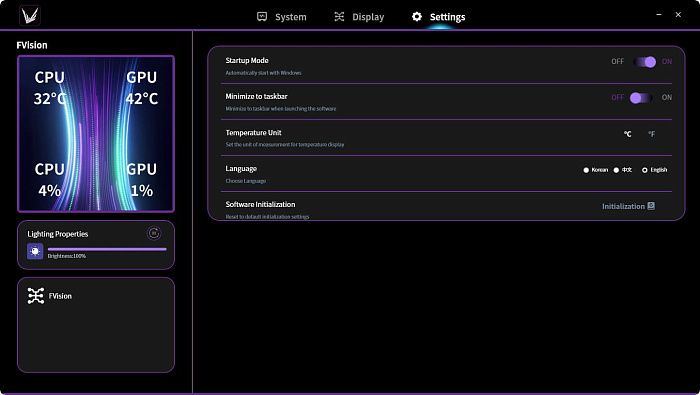

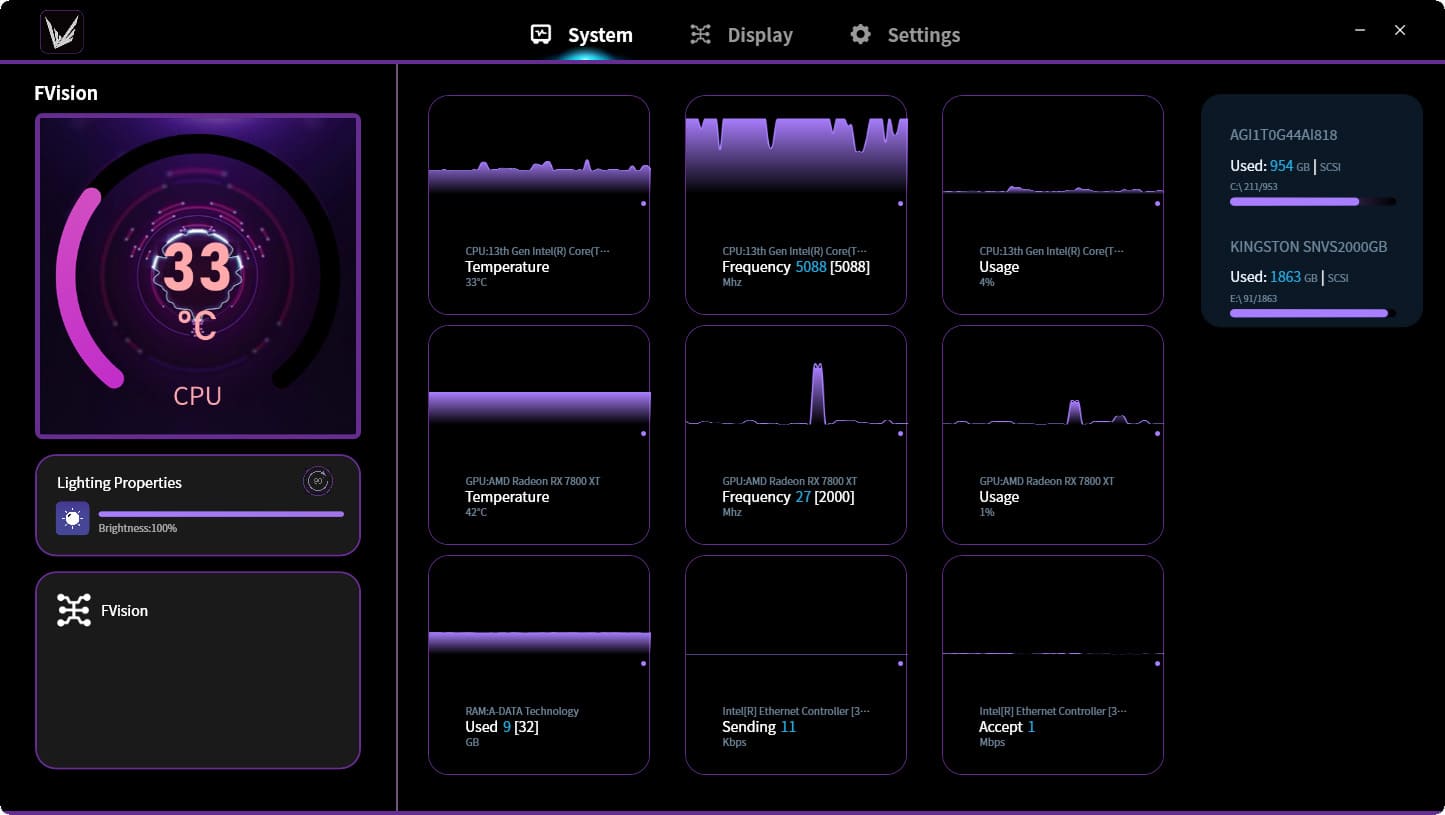

Основное окно программы содержит три раздела: System — с информацией о системе и показаниях датчиков, Display — с настройками вывода изображения на дисплей, Settings — с настройками самой программы (автозапуск при старте ОС, единицы измерения температуры и т.п.).

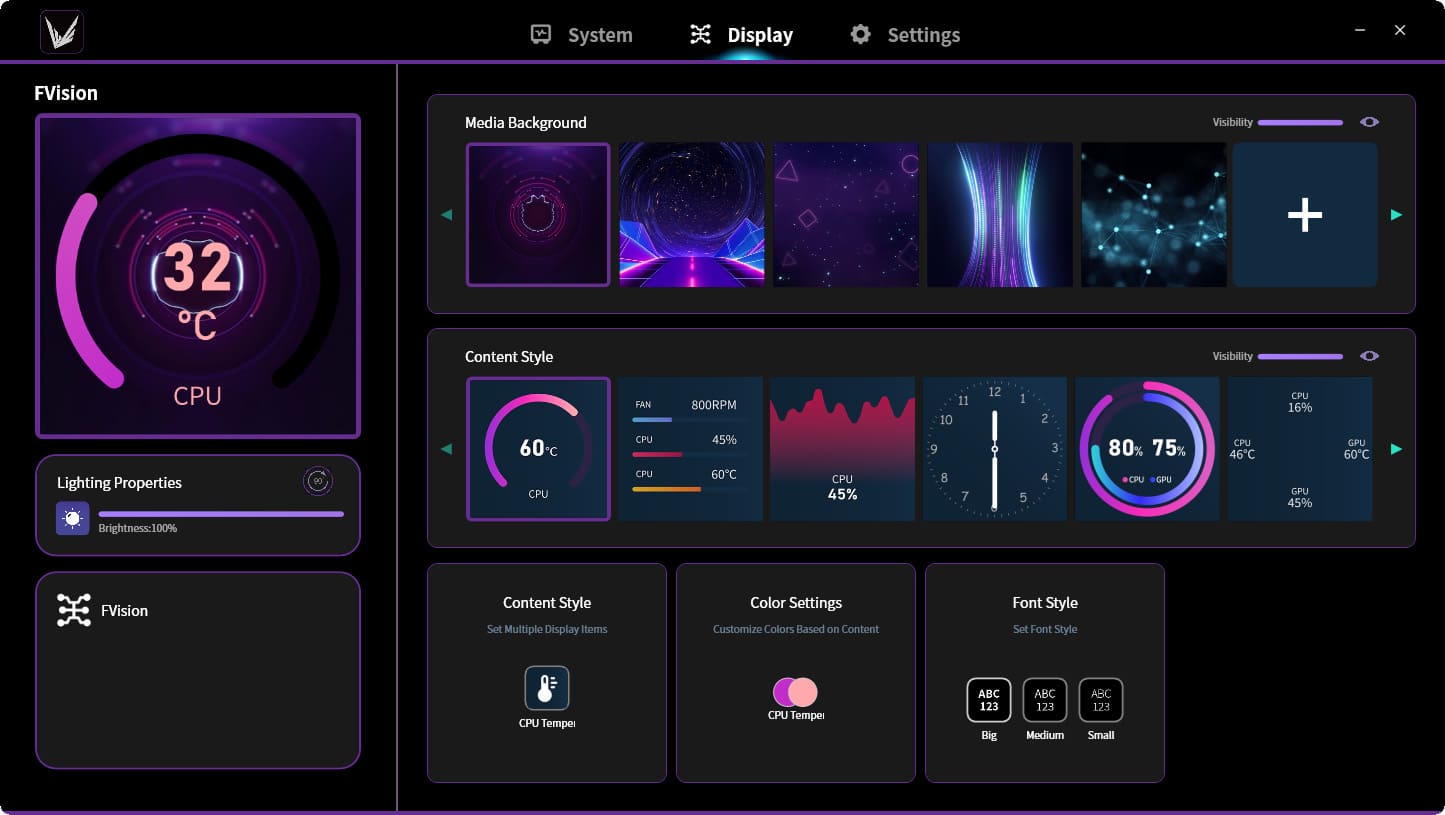

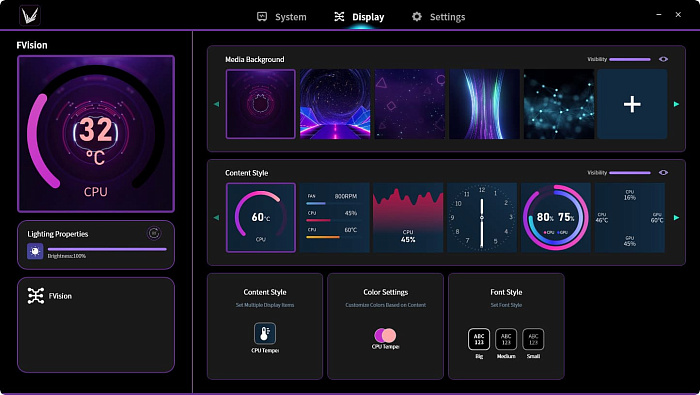

Основной интерес представляют настройки дисплея, для которого можно настроить яркость (Lighting Properties — Brightness), выбрать фоновое изображение (Media Background), выводимую информацию с датчиков (Content Style) и детальные опции отдельных тем оформления (цвет, шрифт, расположение и т.д.).

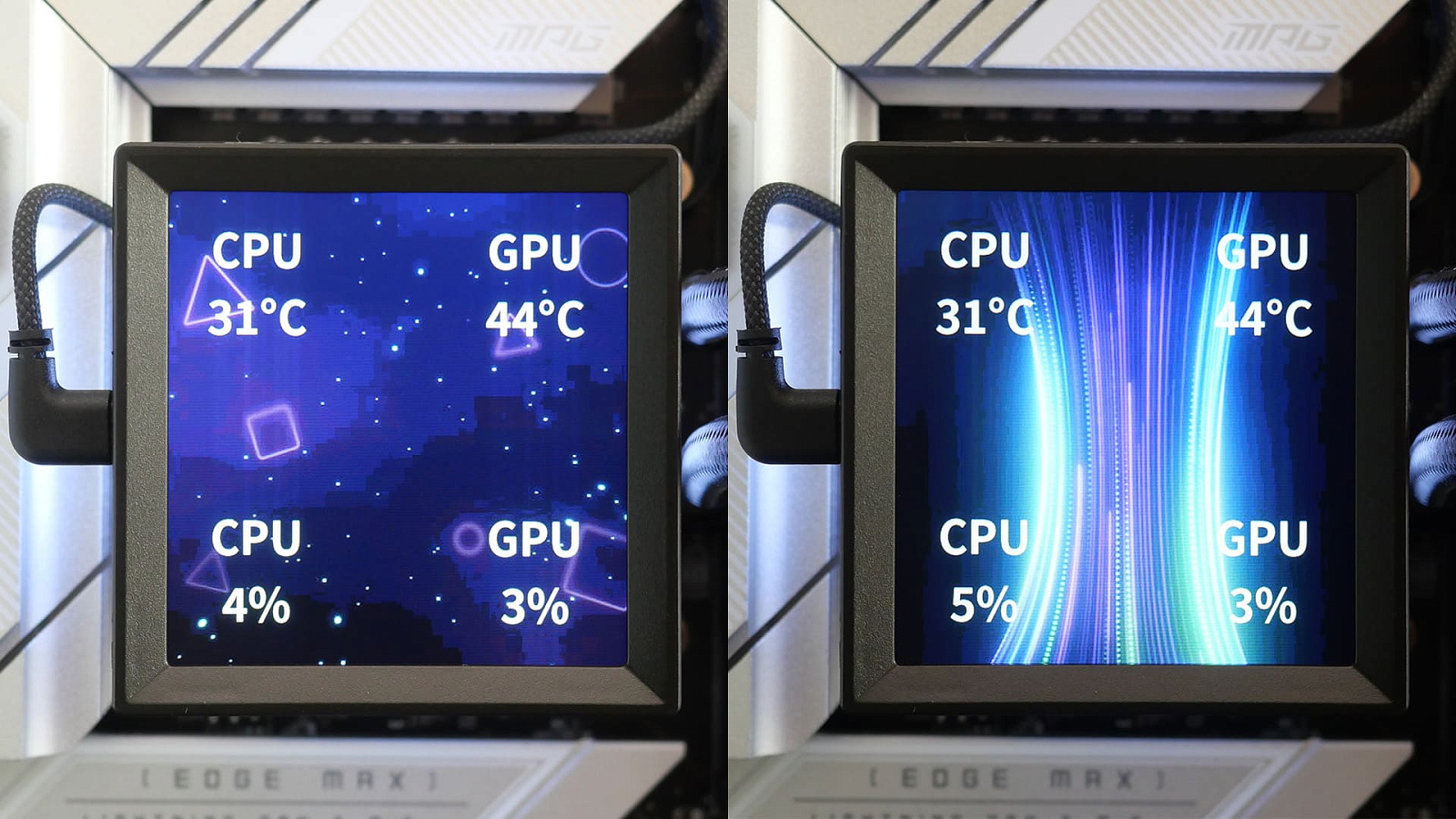

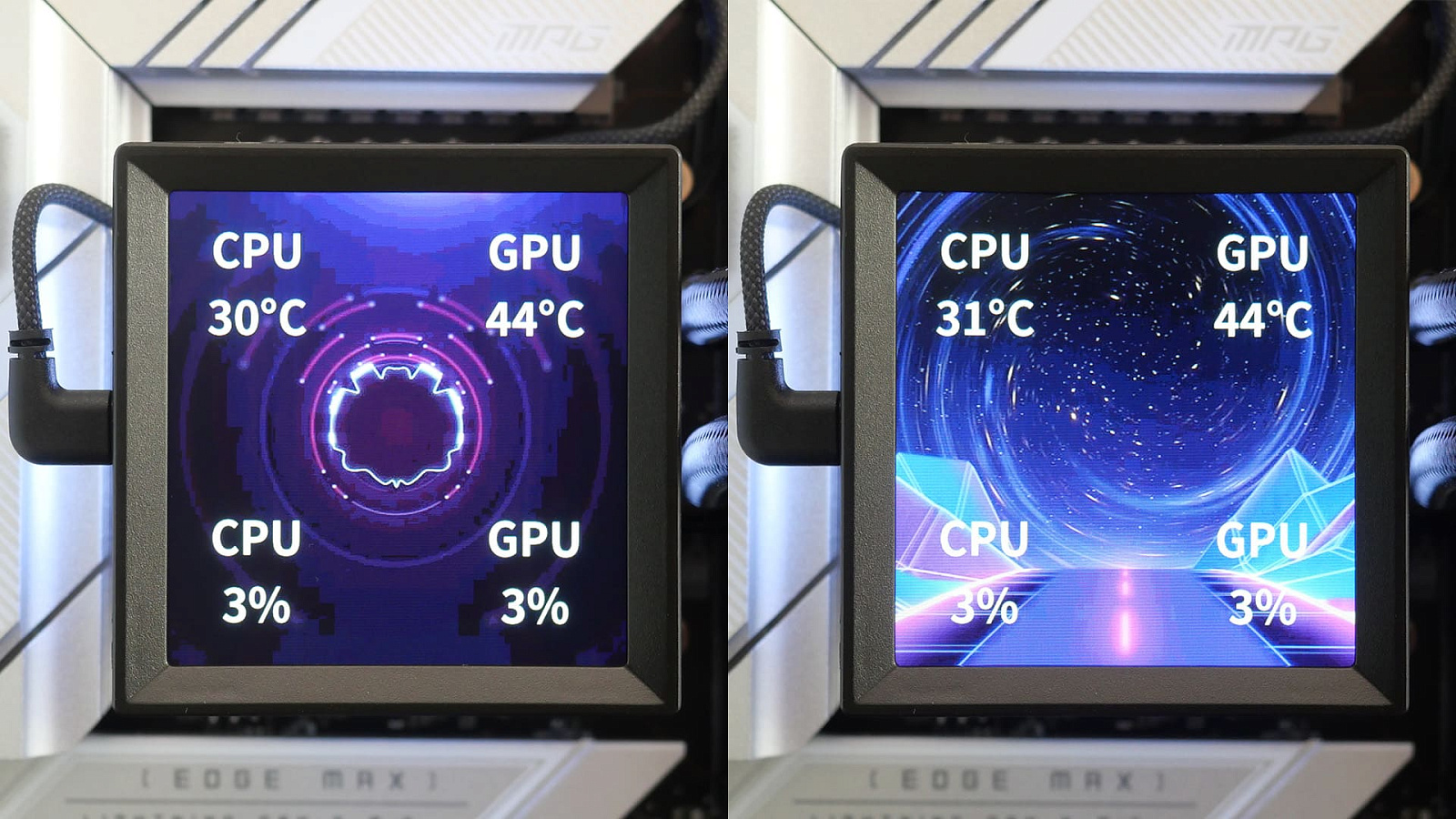

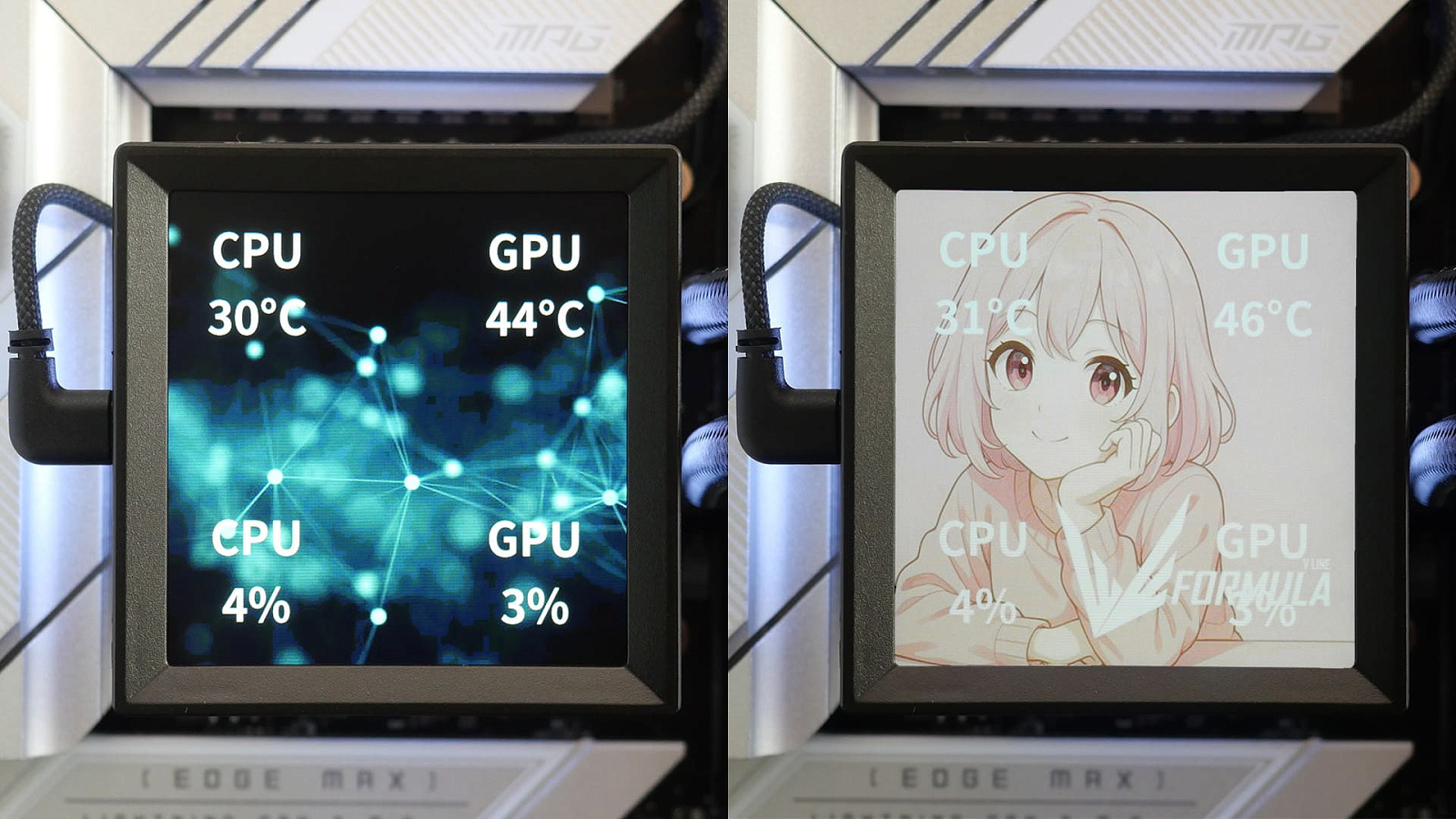

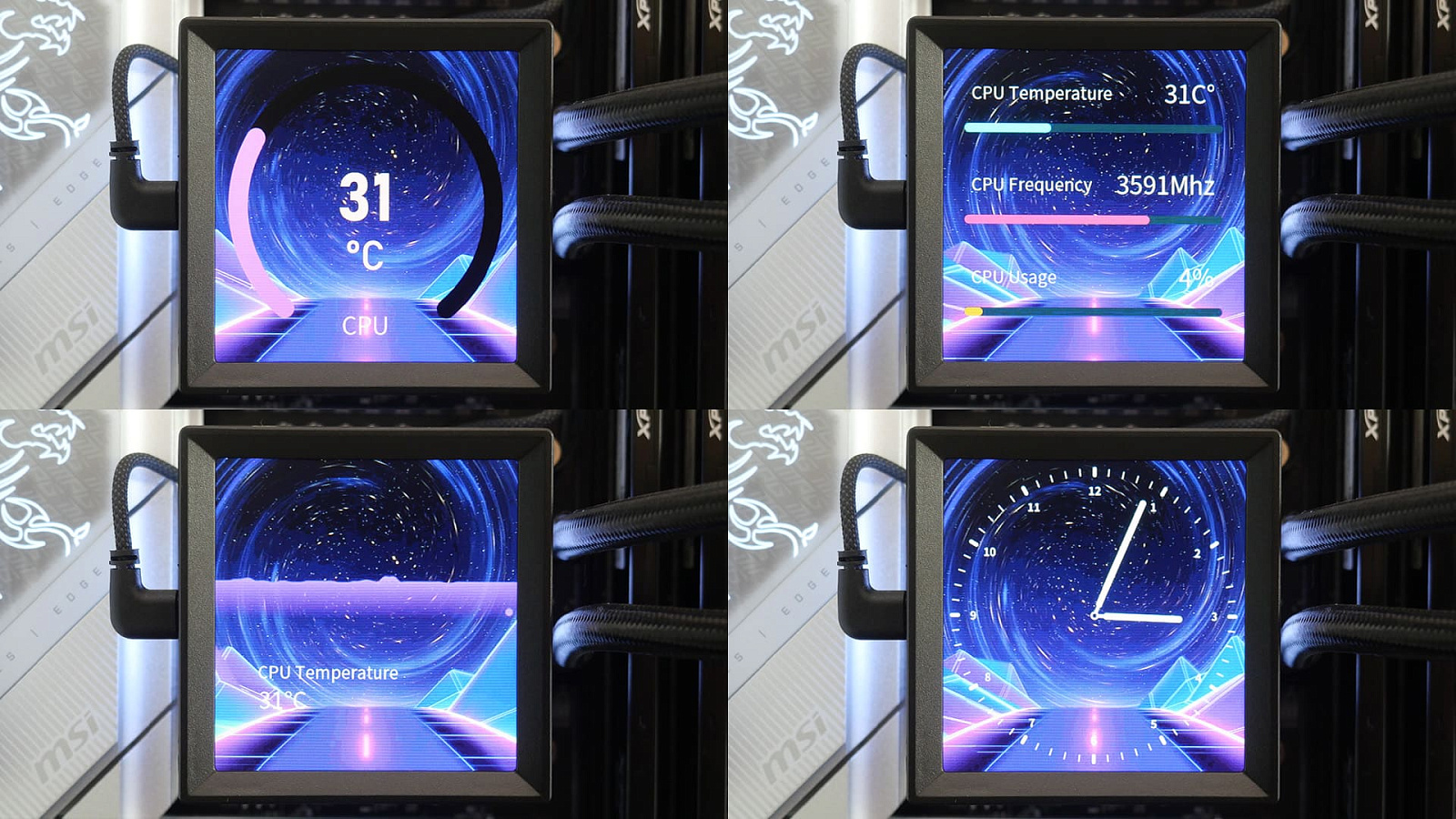

Комбинируя фоновое изображение и варианты вывода датчиков, можно получить множество вариантов оформления.

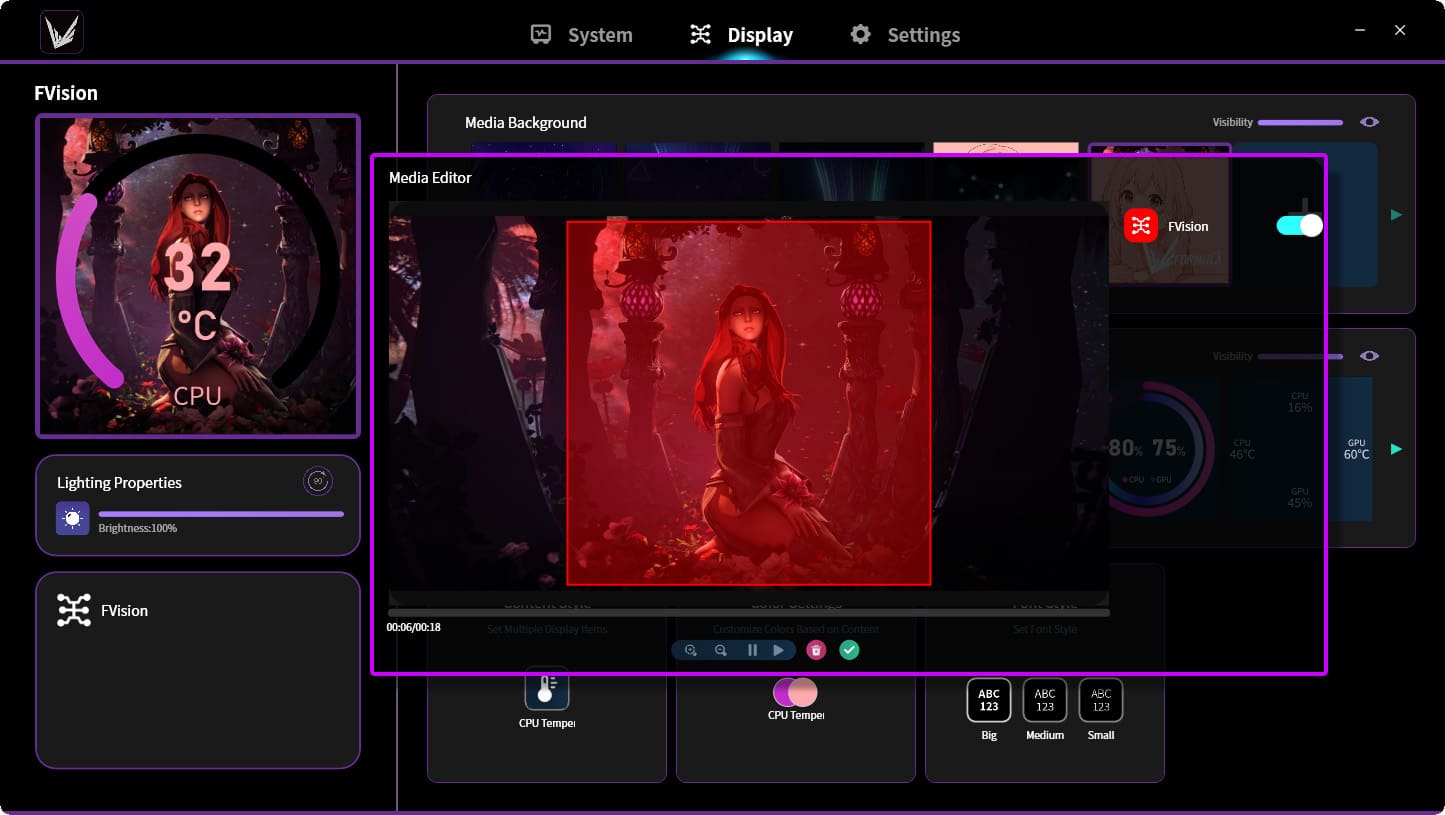

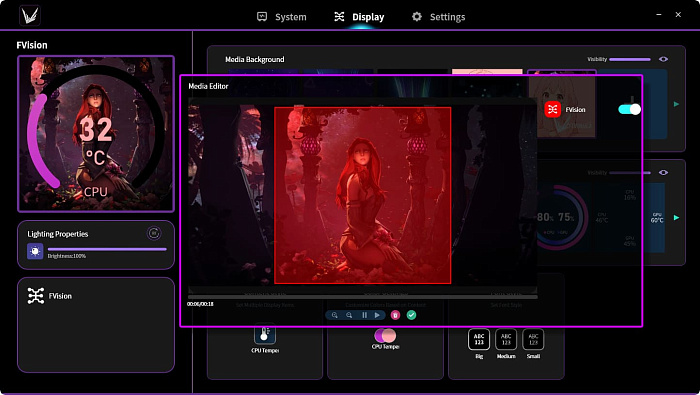

Возможно создать свою тему оформления, используя изображение в форматах BMP, GIF, JPG, PNG, а также видео в форматах MP4 и MOV. После выбора медиафайла открывается простой редактор, в котором можно быстро выполнить обрезку в пропорциях дисплея.

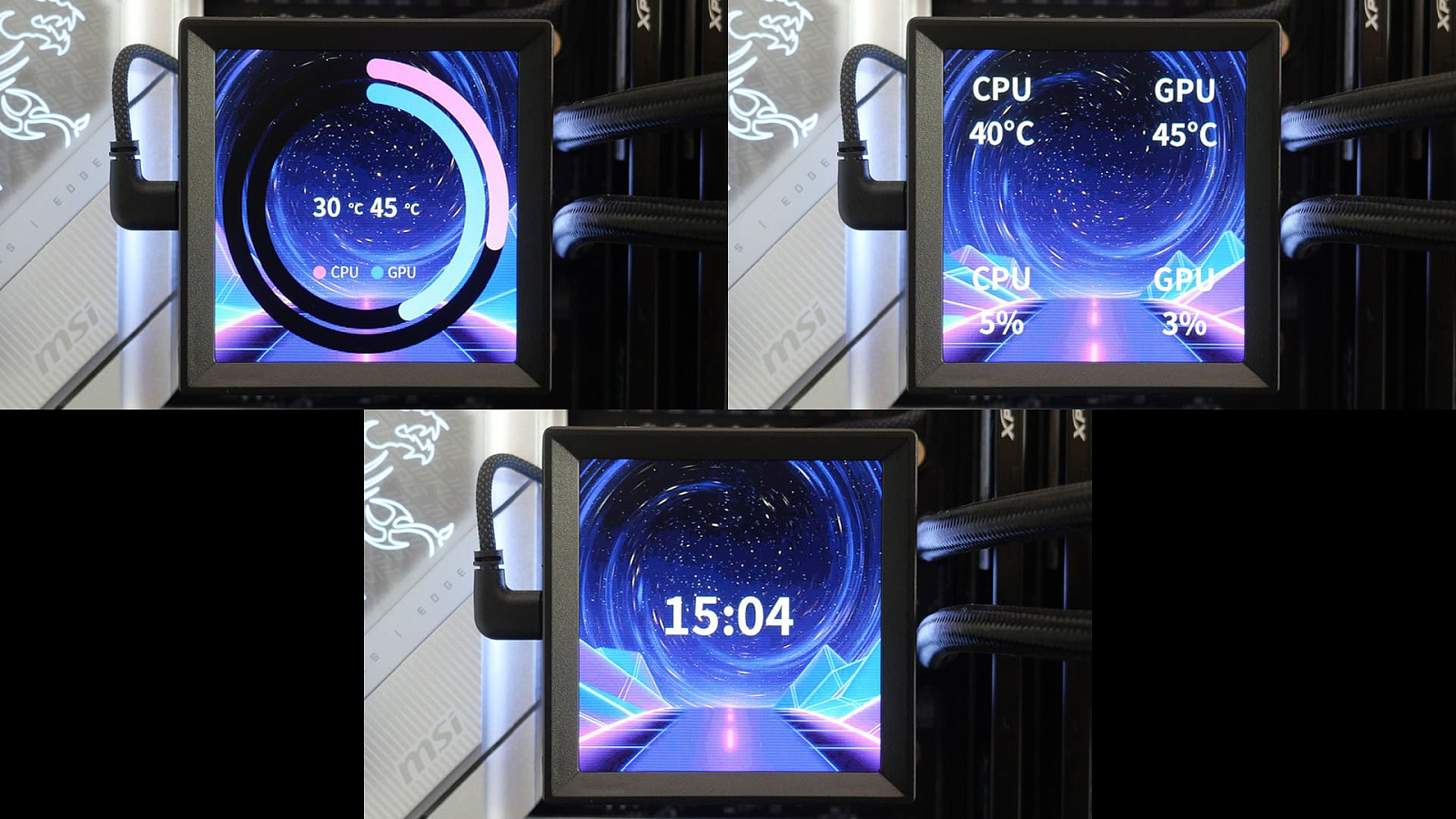

Для графической подложки можно выбрать любой из семи шаблонов отображаемой поверх информации и настроить детально, выбрав положение, цвет, шрифты и другие опции.

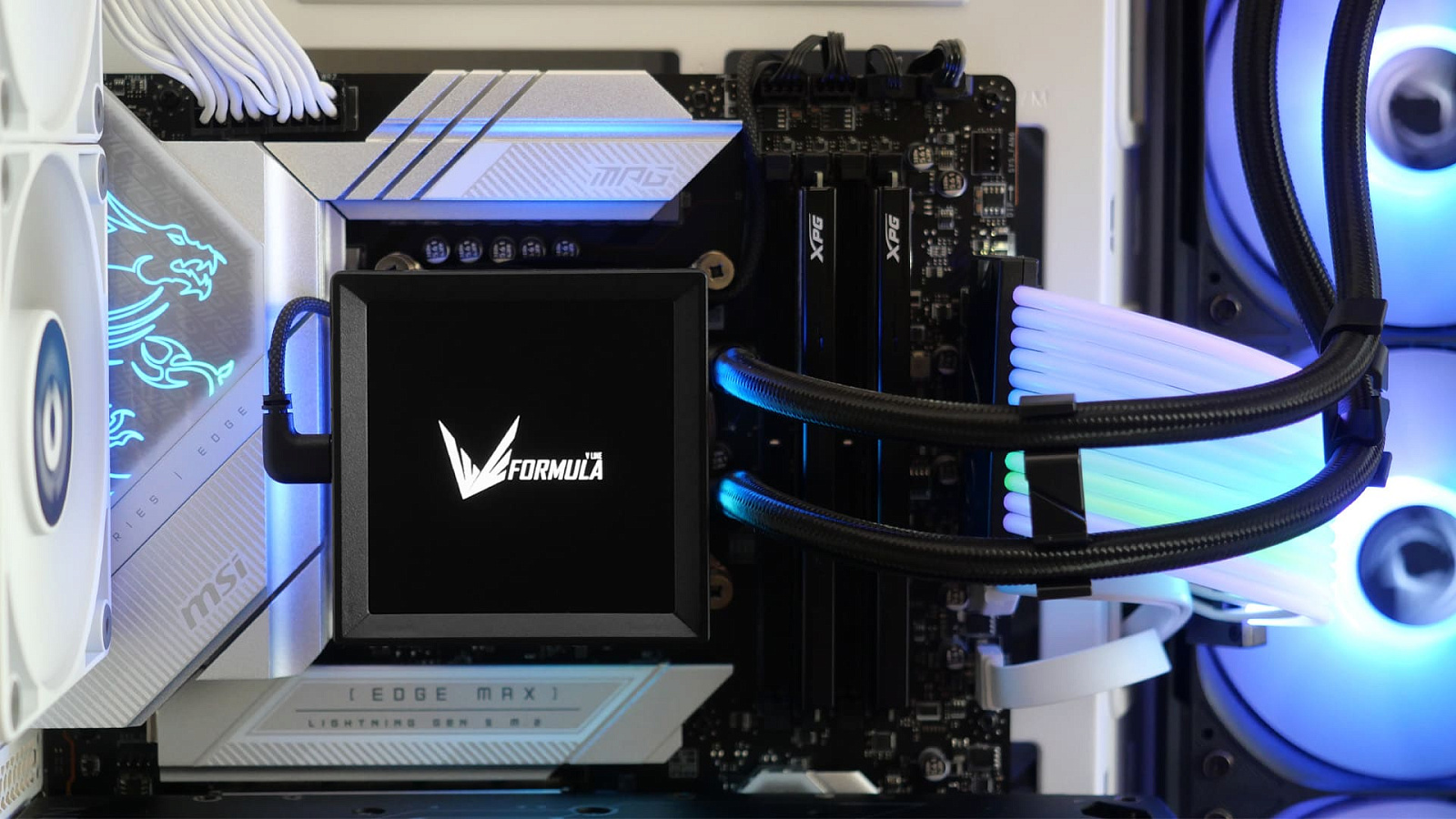

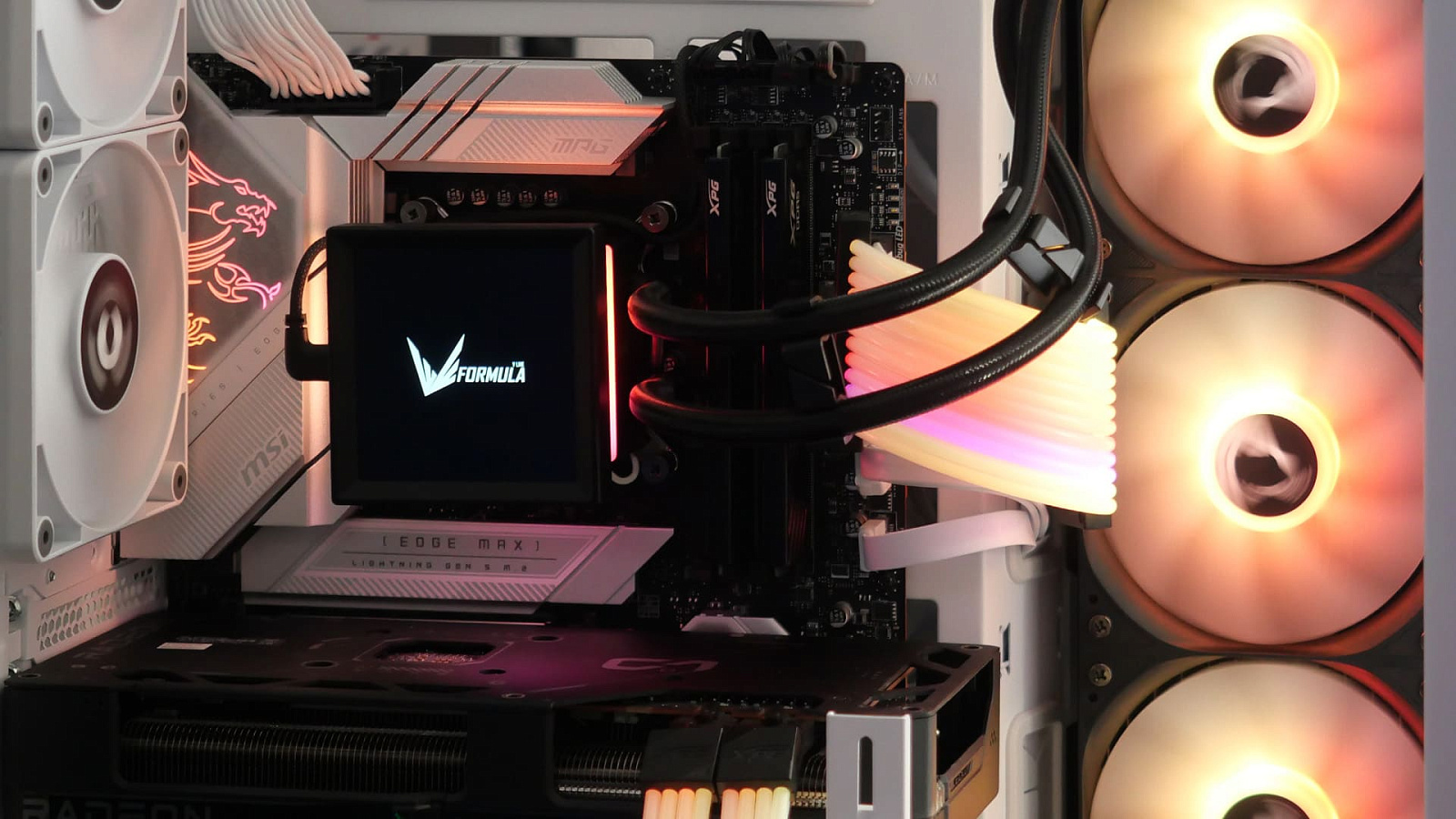

Настроенная тема отображается только пока работает программа FVision. До загрузки ОС на дисплее выводится лишь логотип Formula V Line.

Тестирование

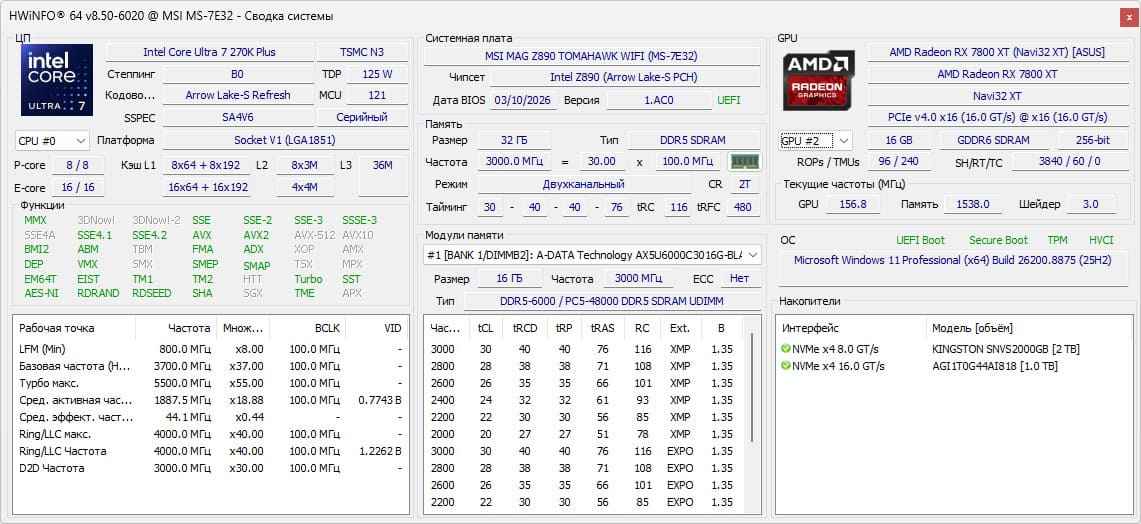

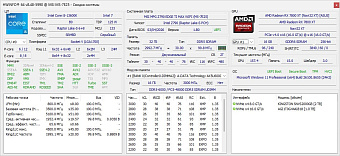

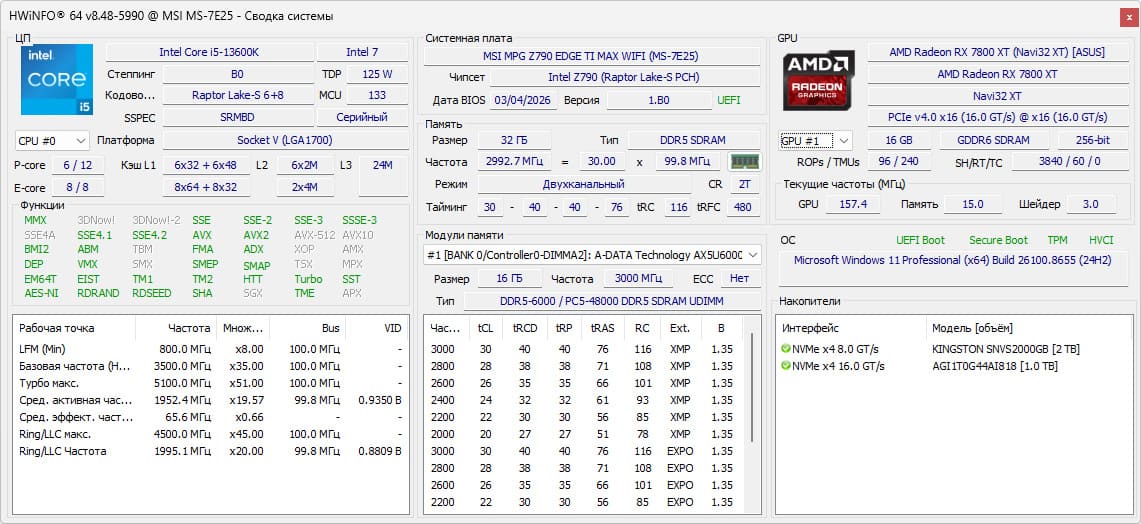

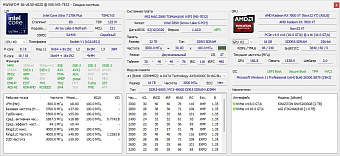

Система охлаждения Formula ICE Jet Vision 360 протестирована в двух конфигурациях с процессорами Intel, приведенных в таблице ниже. Температура компонентов контролировалась по встроенным в них датчикам с помощью утилиты HWiNFO64 версии 8.50. Для стресс-тестирования применялись утилиты: AIDA64 8.30.8300 (System Stability Test, CPU+FPU), Furmark 2.10.2 (CPU Burner 0.3.0.0, 20 потоков), OCCT 15.0.4 (тест Power). Дополнительно наблюдалась средняя температура процессора (Enhanced: CPU Package) за полчаса игры (этого времени достаточно для стабилизации температуры в реальных сценариях) в разрешении 2K (2560x1440 точек) в ARC Raiders (ультра пресет графики), FarCry New Dawn (максимальный пресет графики), PUBG (ультра пресет графики), No Man's Sky (высокие настройки графики и ограничение 60 к/с). Уровень шума измерен с расстояния 1 метр прибором Актаком АТЕ-9015 в помещении без специальной подготовки и с фоном менее 30 дБА. Скорость воздушного потока вентиляторов измерена цифровым анемометром BTMeter BT-100.

Термоинтерфейс и основание водоблока

В комплекте с СЖО прилагается шприц с небольшим запасом термопасты. Объема хватает на 3-4 установки. Какая именно марка термопасты применена в характеристиках, не указано. Визуально она серого цвета и средней вязкостью. На металлические поверхности наносится легко.

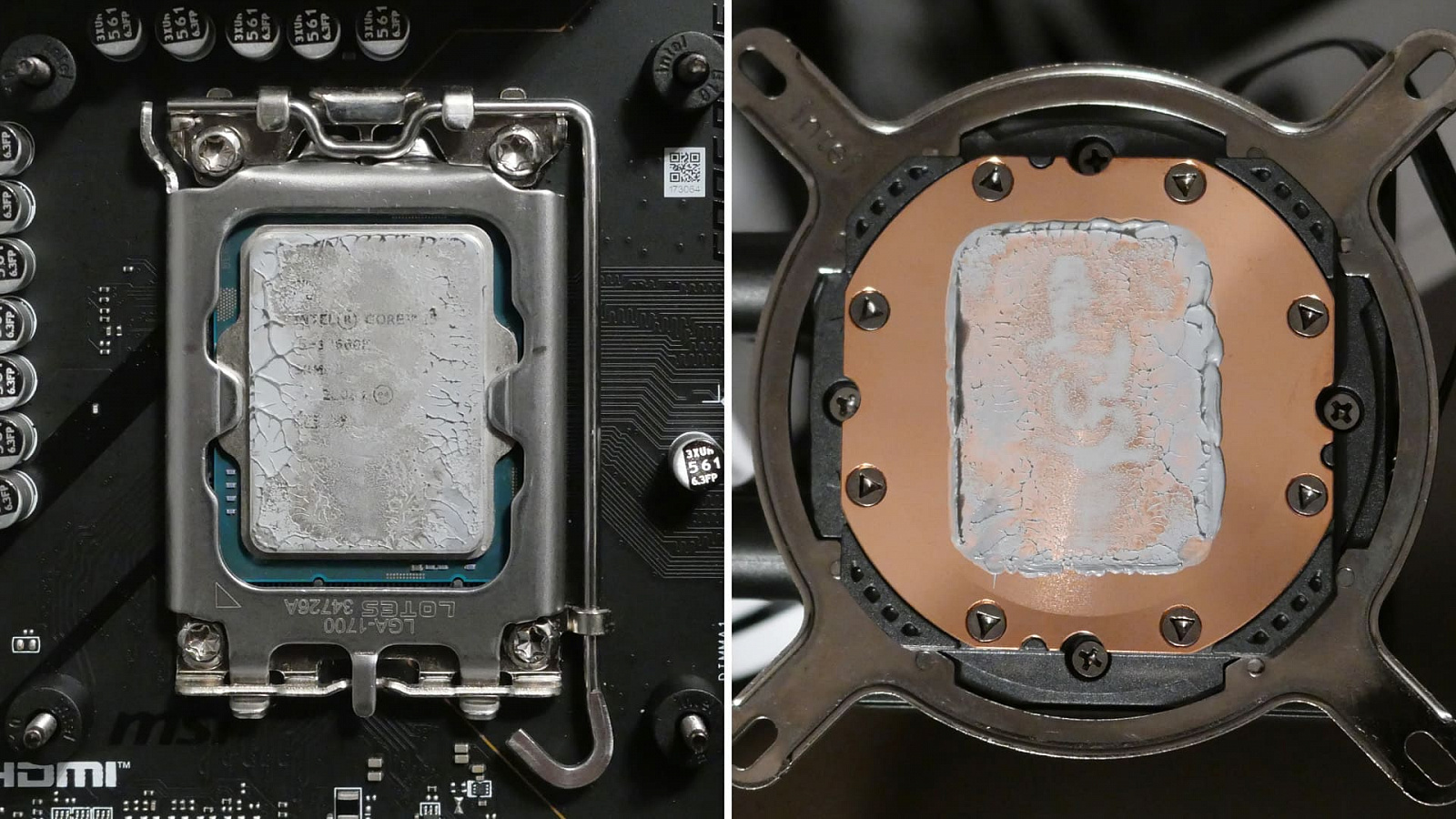

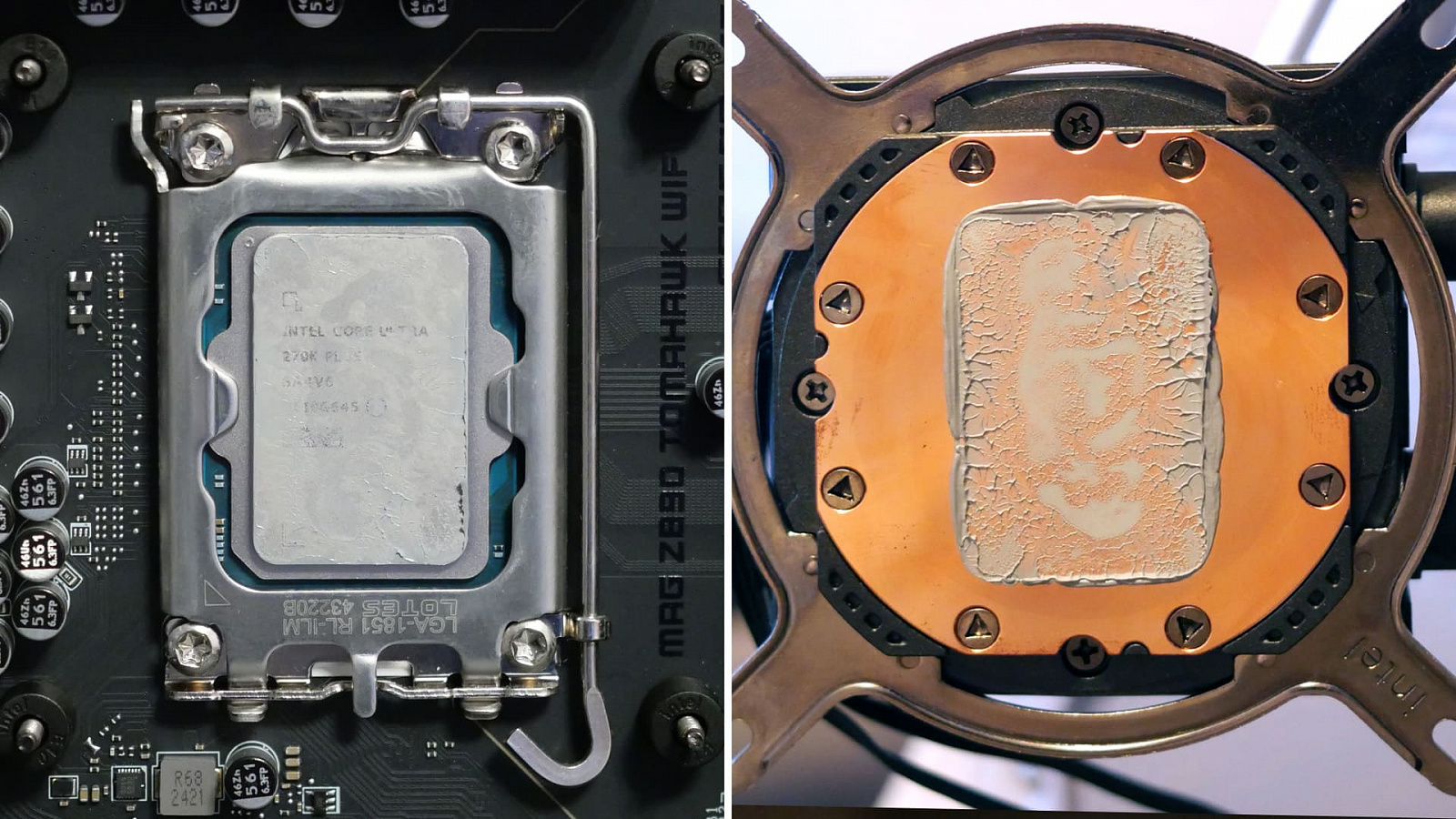

Медная пластина основания водоблока хорошо отполирована и имеет классическую технологическую выпуклость в доли миллиметра по центру. Это используется для увеличения прижима в центральной части крышки процессора, так как во многих моделях именно там находится точка максимального нагрева. На примере стенда пятно контакта с применением комплектного термоинтерфейса получилось с характерными конкретному поколению процессоров особенностями в пределах нормы.

Скорость и шум помпы

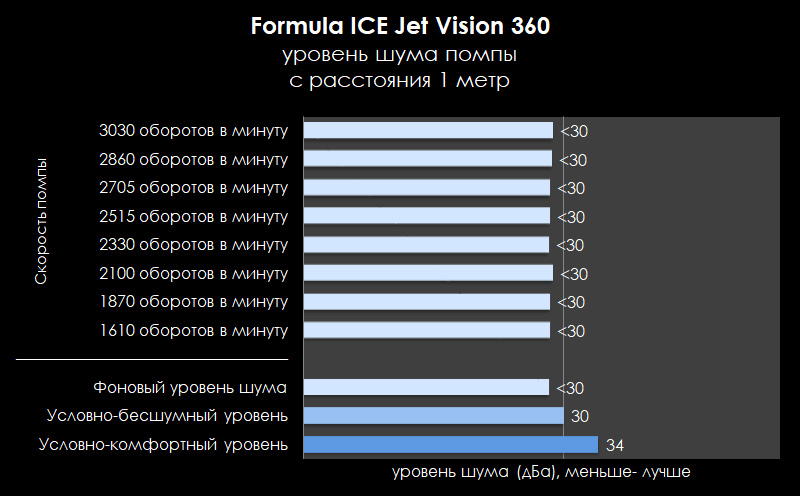

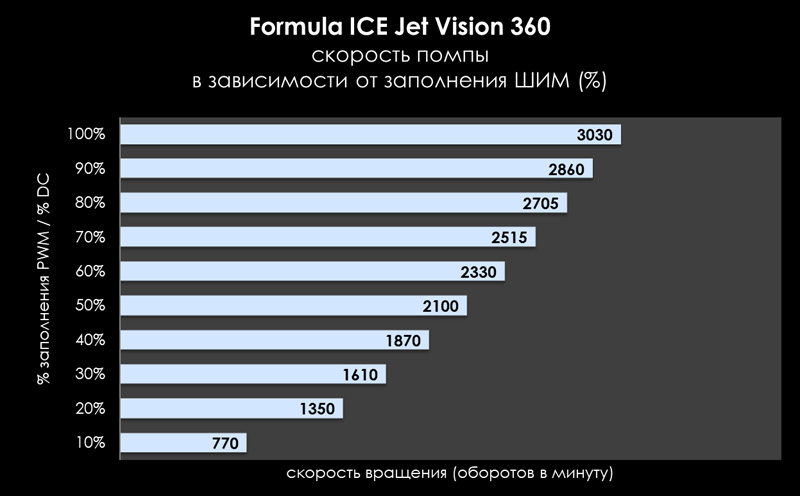

Жидкостный насос работает в приблизительном диапазоне от 750 до 3000 оборотов в минуту.

Его можно охарактеризовать как тихий, ведь измеренный уровень шума в пике — менее 30 дБА с расстояния в 1 метр. Однако при скорости выше 75% у рассмотренного экземпляра появлялся едва заметный гул.

Скорость и шум вентиляторов

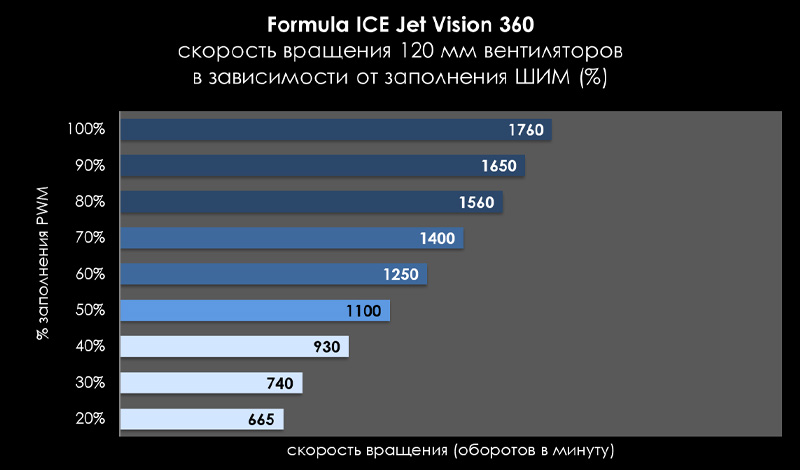

Предустановленные на радиаторе девятилопастные вентиляторы благодаря включению по цепочке синхронно работают в диапазоне скоростей вращения крыльчаток приблизительно от 600 до 1800 оборотов в минуту.

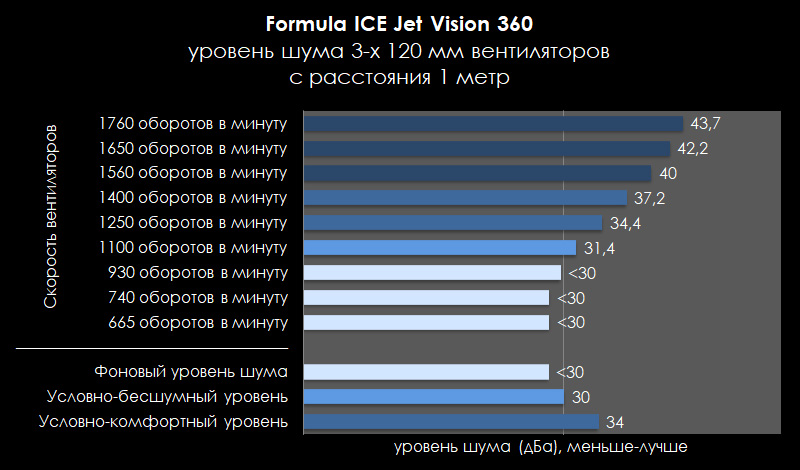

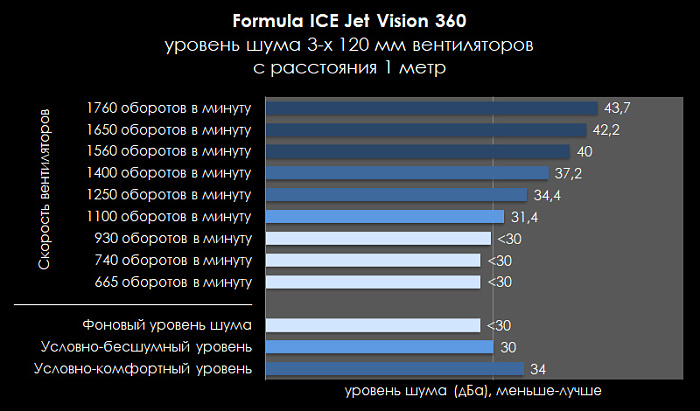

Вентиляторы в целом шумноваты и при скорости выше 1200 оборотов в минуту (около 60% PWM) выходят за условно-комфортные значения. В пике уровень шума от трёх вентиляторов вместе достигает 43,7 дБА с расстояния 1 метр, поэтому при сборке тихого ПК их желательно заменить или ограничить в пределах ~50% PWM.

Температура под нагрузкой

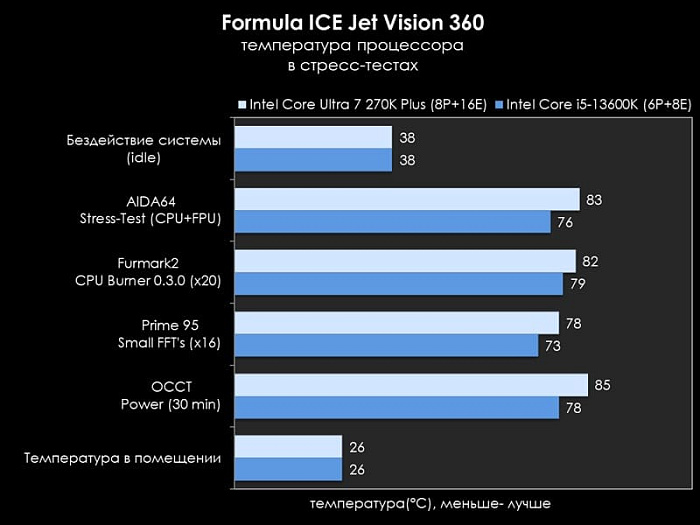

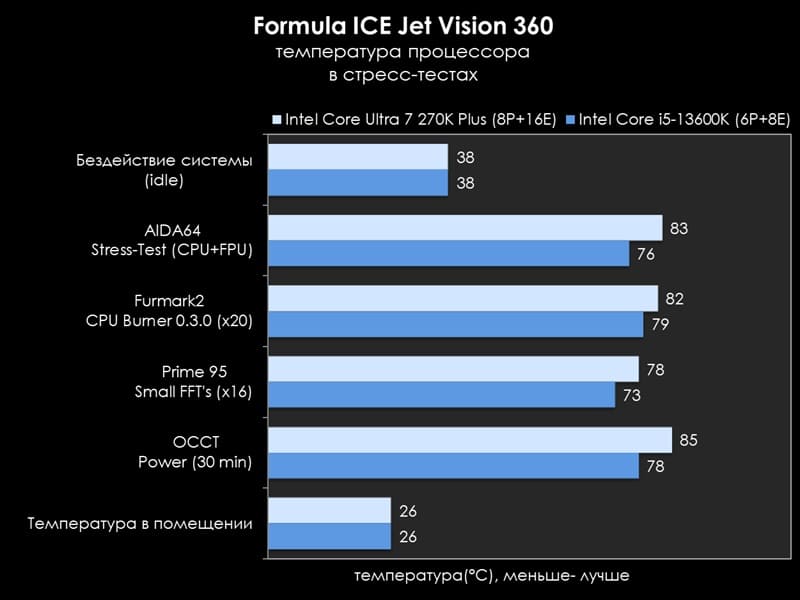

В стресс-тесте Power утилиты OCCT работающие в стандартных режимах процессоры тестовых стендов потребляли: Intel Core i5-13600K в период буста — до 202 Вт (CPU Package Power), с дальнейшей стабилизацией в среднем на 181 Вт и средней температуре 78°C, Intel Core Ultra 7 270K при бусте — до 278 Вт (CPU Package Power), с дальнейшей стабилизацией в среднем на 250 Вт и температуре 85°C. Вполне адекватный для 360-мм AIO-систем результат.

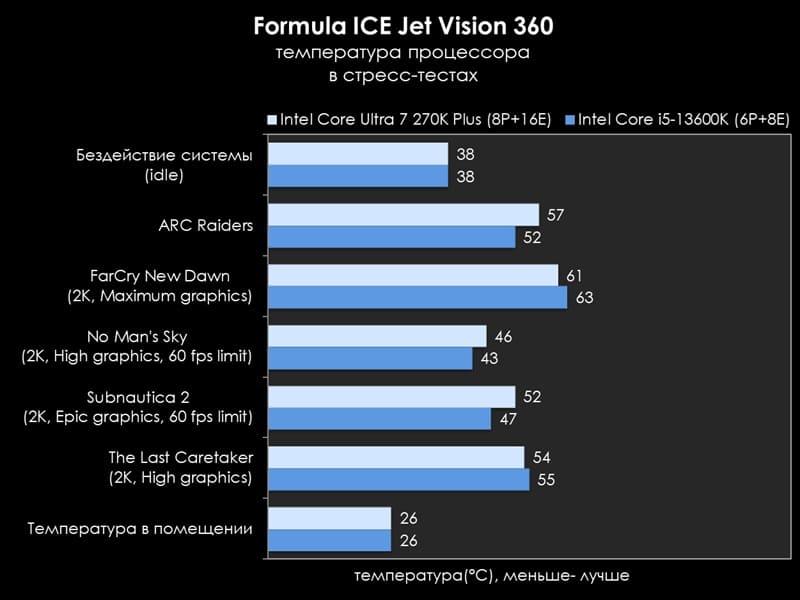

При игровом сценарии использования ПК система жидкостного охлаждения Formula ICE Jet Vision 360 работает негромко, так как потребление процессоров не достигает пика, а следовательно и нагрев относительно невысокий. На диаграмме ниже сведены результаты в нескольких популярных играх различных жанров для примера.

Заключение

Formula ICE Jet Vision 360 — система жидкостного охлаждения формата 360 мм с фокусом на визуальную составляющую и персонализацию. Главной «фишкой» модели является IPS-дисплей с разрешением 640x640, который вместе с ARGB-подсветкой превращает водоблок в центральный элемент оформления ПК. Через ПО FVision на экран можно выводить динамические анимации, пользовательские изображения, а также настраивать стили и шрифты для отображения показателей системы. Кроме того, модуль экрана благодаря магнитному креплению и переходному кабелю можно устанавливать не только на водоблоке, но и на любой металлической поверхности корпуса ПК.

Результаты тестирования показали, что СЖО справляется с отводом 250 Вт тепла в длительных стресс-тестах, удерживая процессор Intel Core Ultra 7 270K в допустимых температурных границах. В реальных игровых сценариях система работает в комфортном температурном и акустическом диапазоне.

При эксплуатации стоит учитывать особенности компонентов: комплектные вентиляторы издают заметный шум свыше 1200 об/мин, а помпа на высоких оборотах едва заметно гудит. Однако эти нюансы легко нивелируются корректировкой профилей PWM в BIOS или софте материнской платы без существенной потери в эффективности охлаждения.

Преимущества Formula ICE Jet Vision 360:

Недостатки:
