Обзор и тест корпуса MagniumGear Neo Air 2 в расцветке Satin White

В модельном ряду корпусов под брендом MagniumGear от Phanteks появилась новая модель Neo Air 2 с необычным дизайном передней панели и интересными вариантами её цветовой стилизации. Кроме классического чёрного варианта имеются стилизации MagniumGear Neo Air 2 под тёмное (Dark Wood) и светлое (Light Wood) дерево, а также рассмотренный в обзоре белый, он же "Satin White". Ему и будет посвящён обзор.

Спецификация

Упаковка

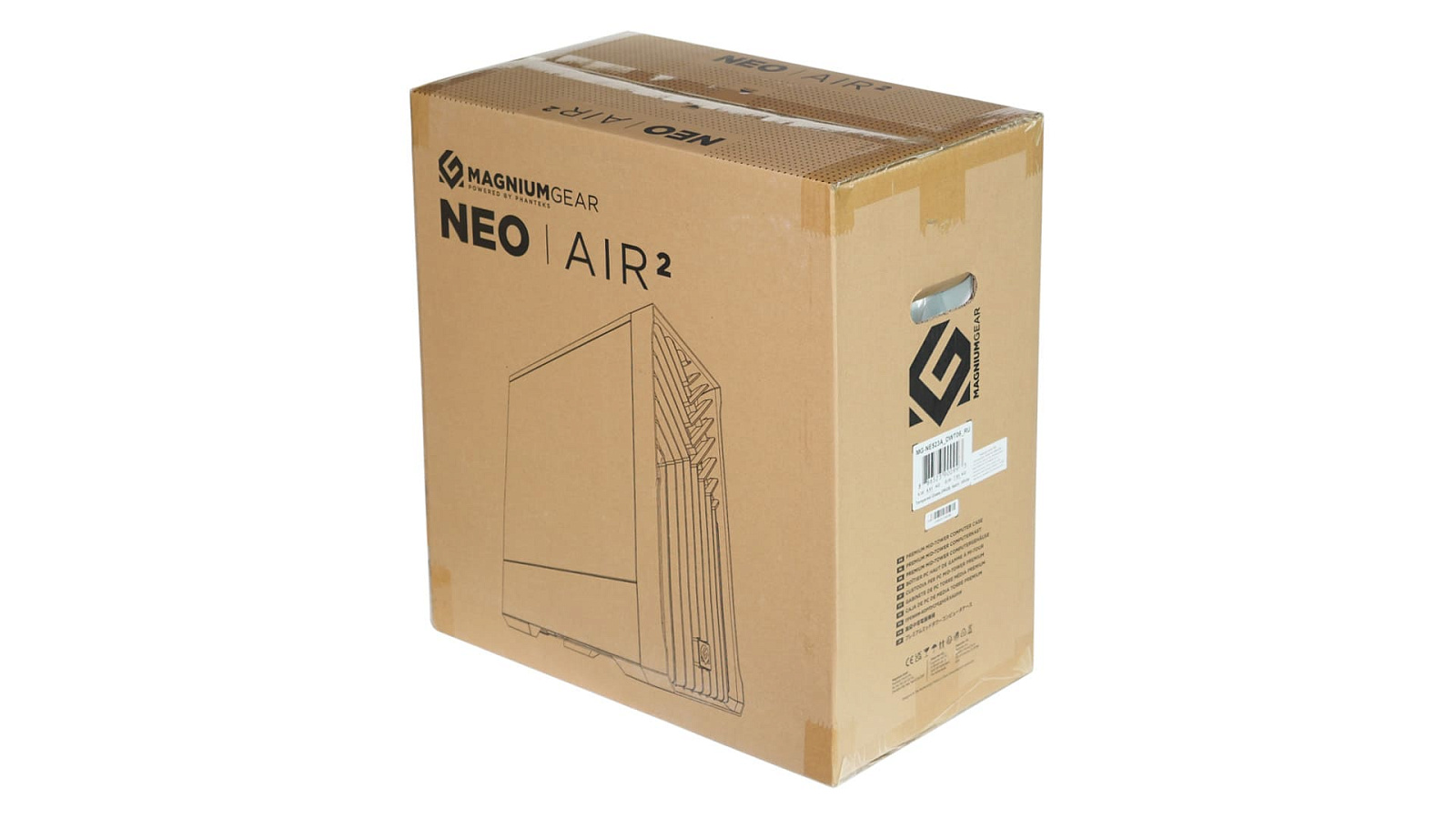

Размеры коробки с MagniumGear Neo Air 2: длина — 516 мм, высота — 537 мм, ширина — 281 мм. Оформление типичное для упаковок с компьютерными корпусами: на желтоватом плотном картоне чёрной краской нанесены схематичные изображения самого корпуса и на разных гранях приведена техническая информация и обязательные для этой группы товаров данные. Часть информации (в основном штрих-коды) нанесены наклейками.

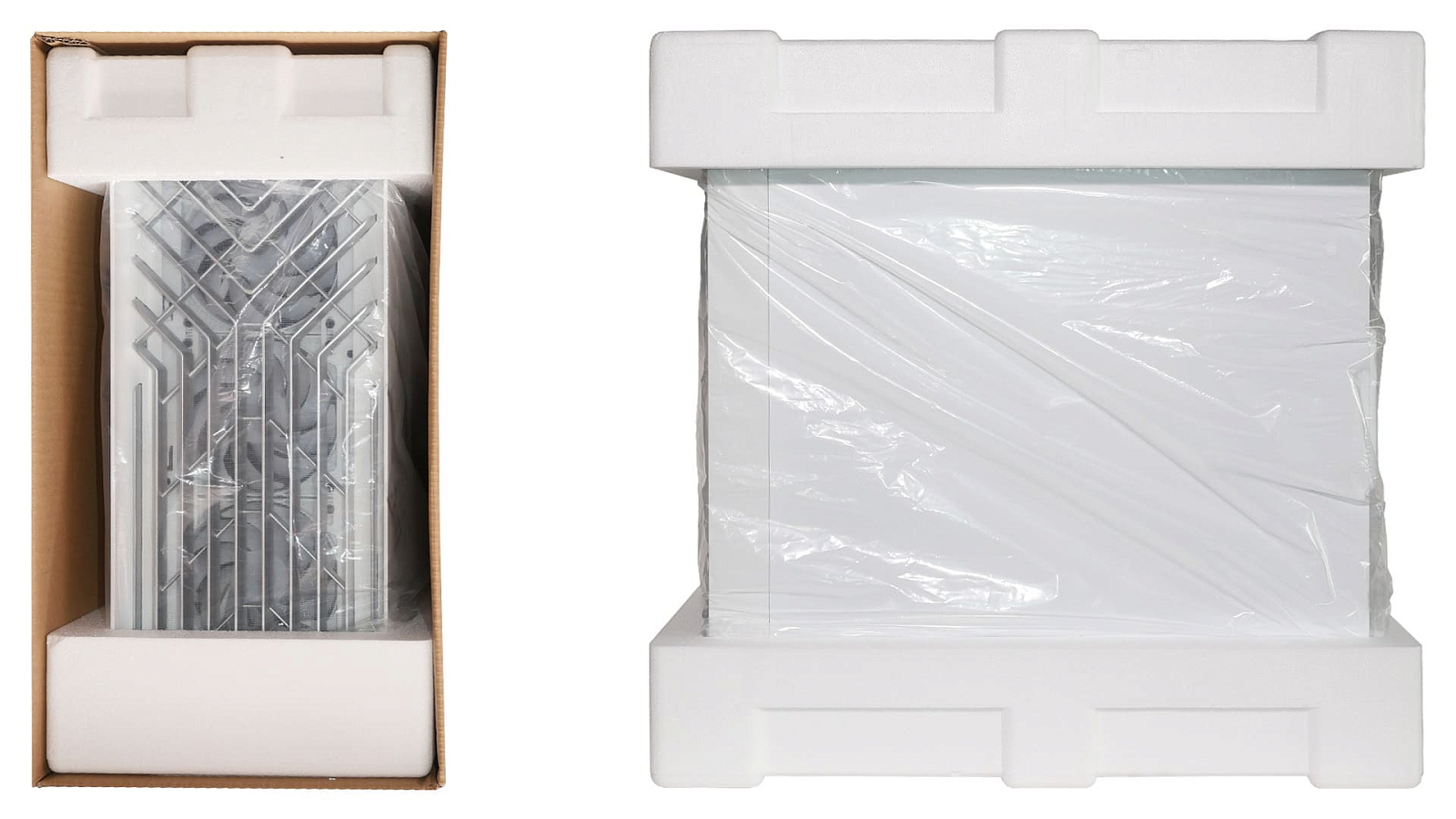

Внутри коробки корпус с двух сторон защищён толстыми пенопластовыми демпферами. Как показывает практика, этого достаточно для сохранения товарного вида и целостности бокового стекла в процессе транспортировки к покупателю.

Комплектация

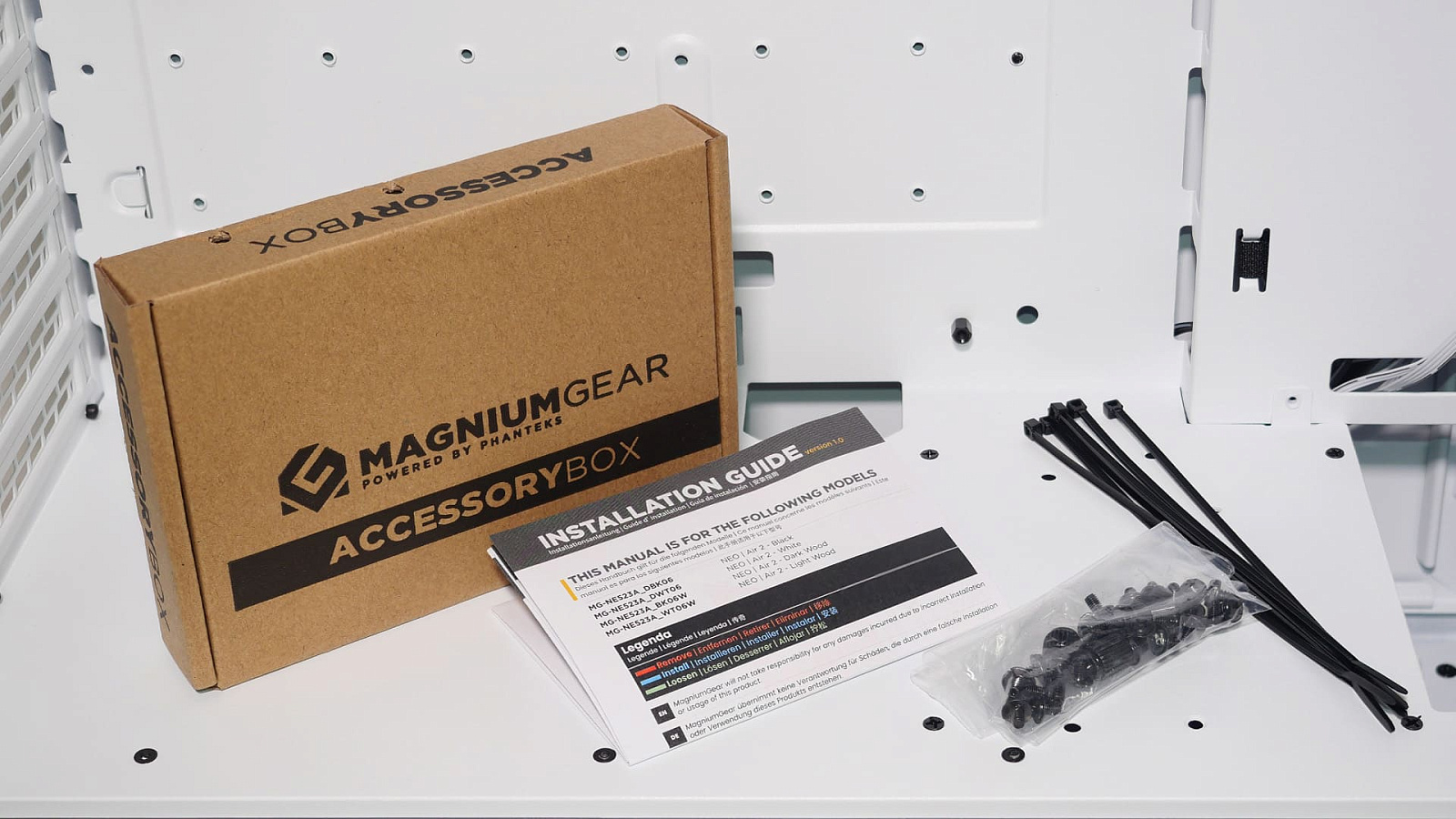

В комплекте с MagniumGear Neo Air 2 в отдельной брендированной маленькой коробочке идёт минимальный набор аксессуаров: пакет с крепёжными винтами для комплектующих разных типов, шесть чёрных одноразовых пластиковых стяжек и пользовательская инструкция.

Экстерьер

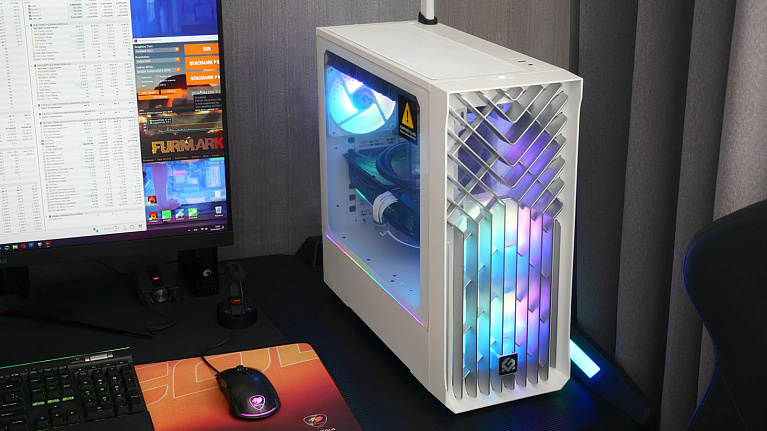

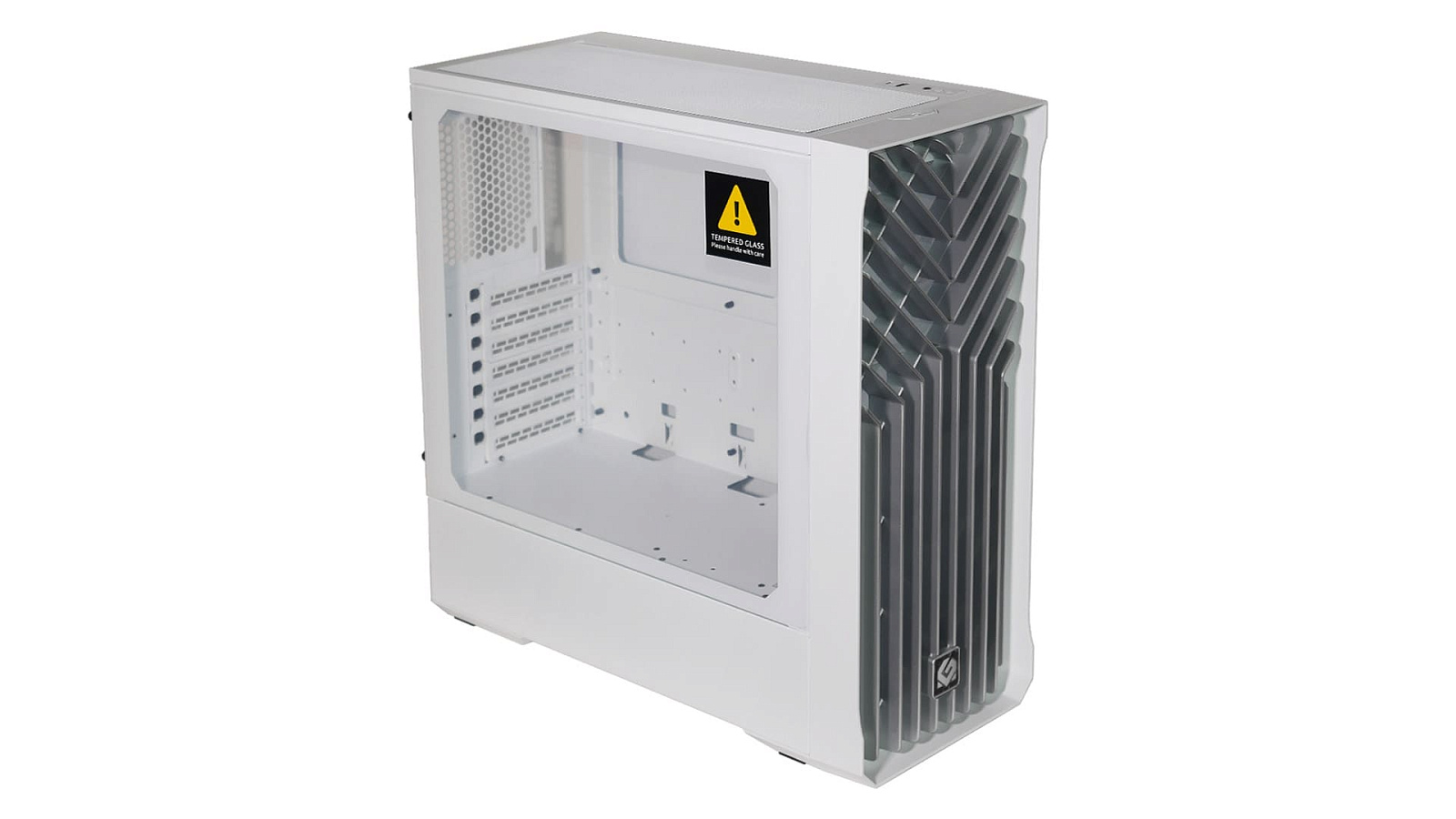

Центральный элементом дизайна MagniumGear Neo Air 2 несомненно является передняя панель, получившая необычный узор ламелей, направляющих воздушный поток. Причём в ассортименте производителя несколько вариантов цветового оформления, включая имитацию деревянной поверхности. В случае с рассматриваемым в обзоре экземпляром корпуса расцветка Satin White фактически является комбинацией белого каркаса фронтальной панели с серым цветом узорчатой части.

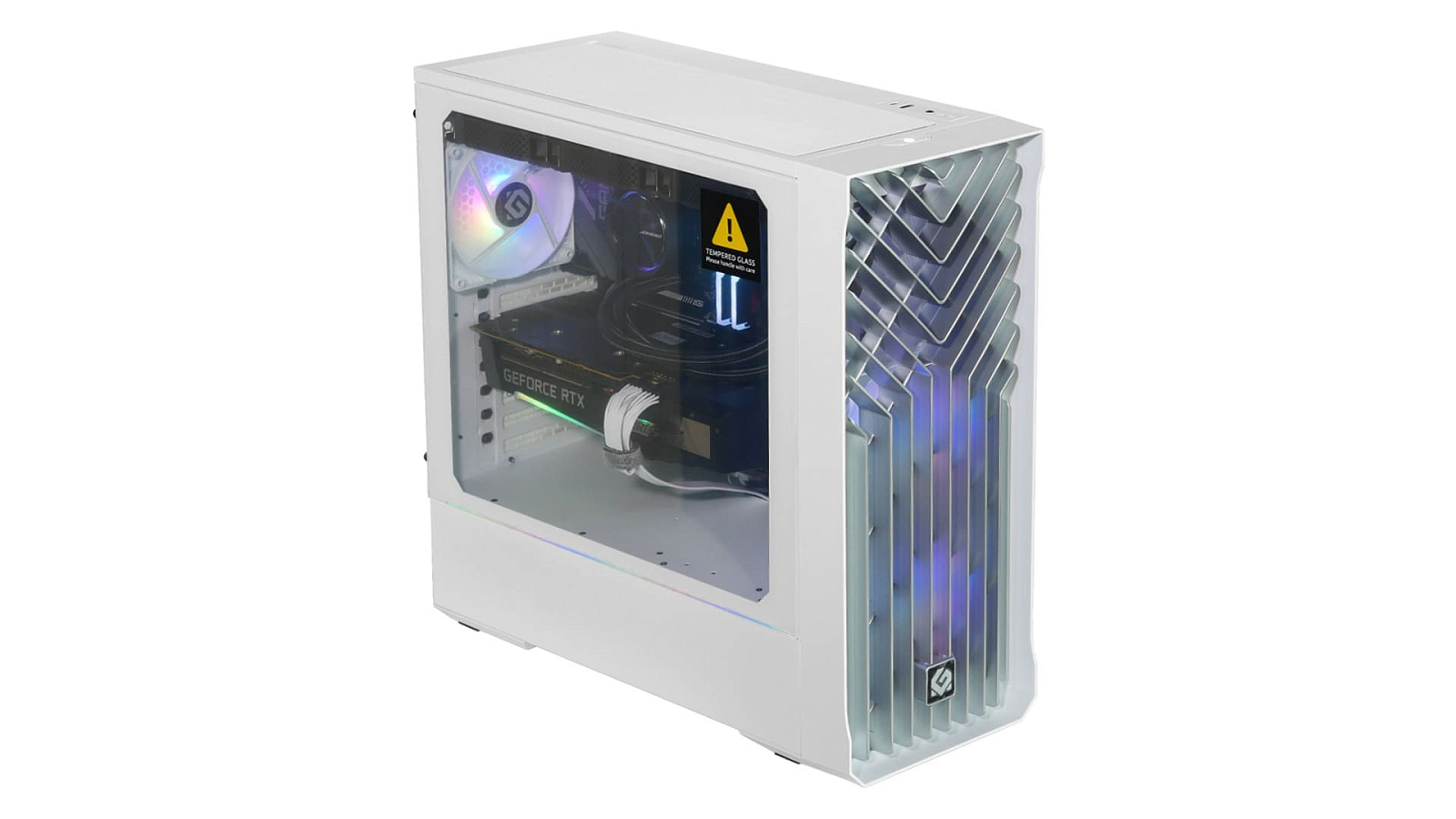

Размеры корпуса относительно небольшие для сегмента средних башен (mid-tower): длина — 45,7 см, высота — 45,9 см, ширина — 20 см. Каркас и некоторые боковые элементы выполнены из стального сплава. Соединение металлических несъёмных деталей каркаса выполнено клёпками чёрного цвета. В целом корпус не ощущается хлипким, но и чувства брутальности нет. Нечто среднее.

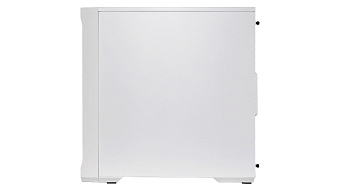

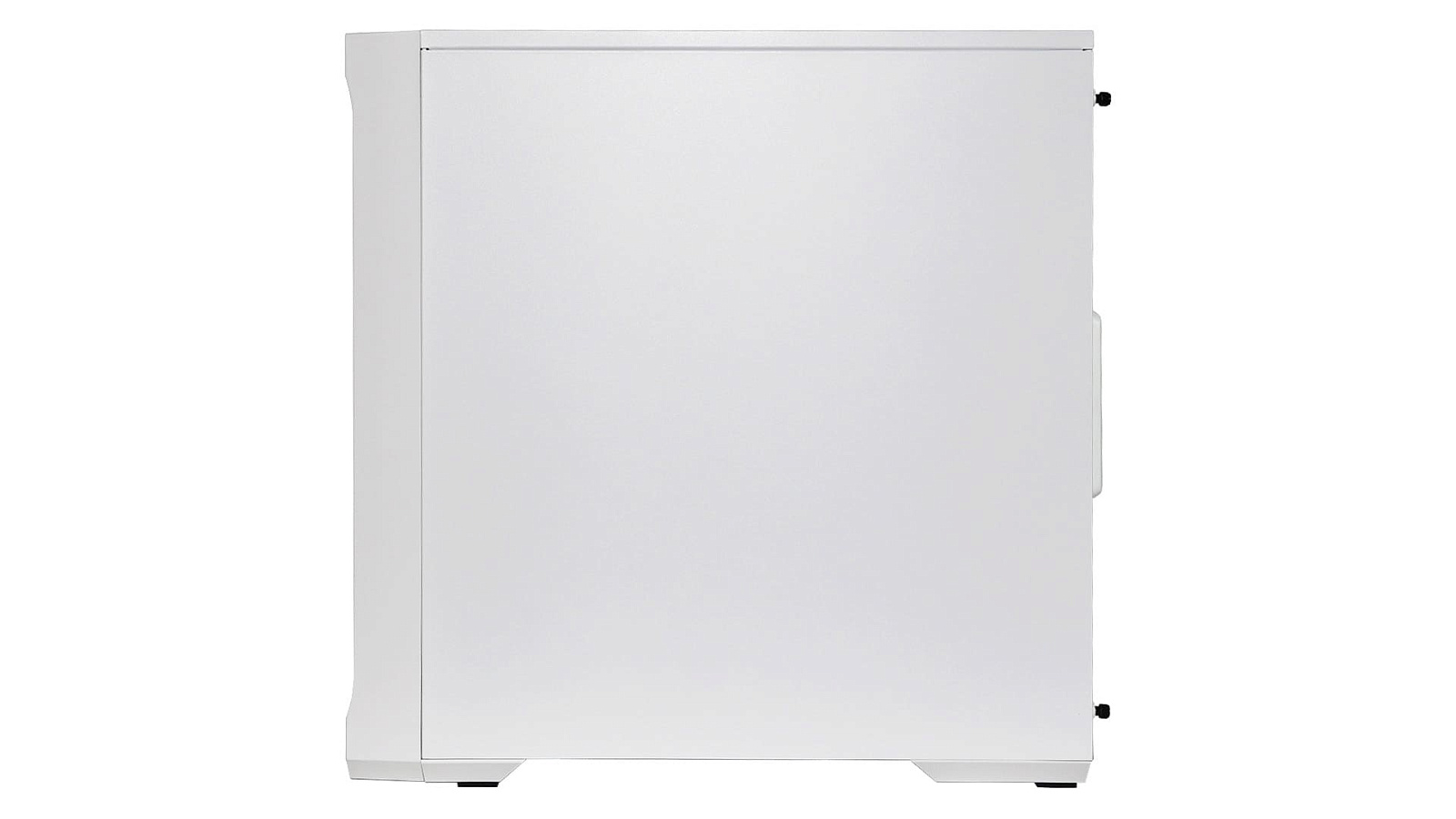

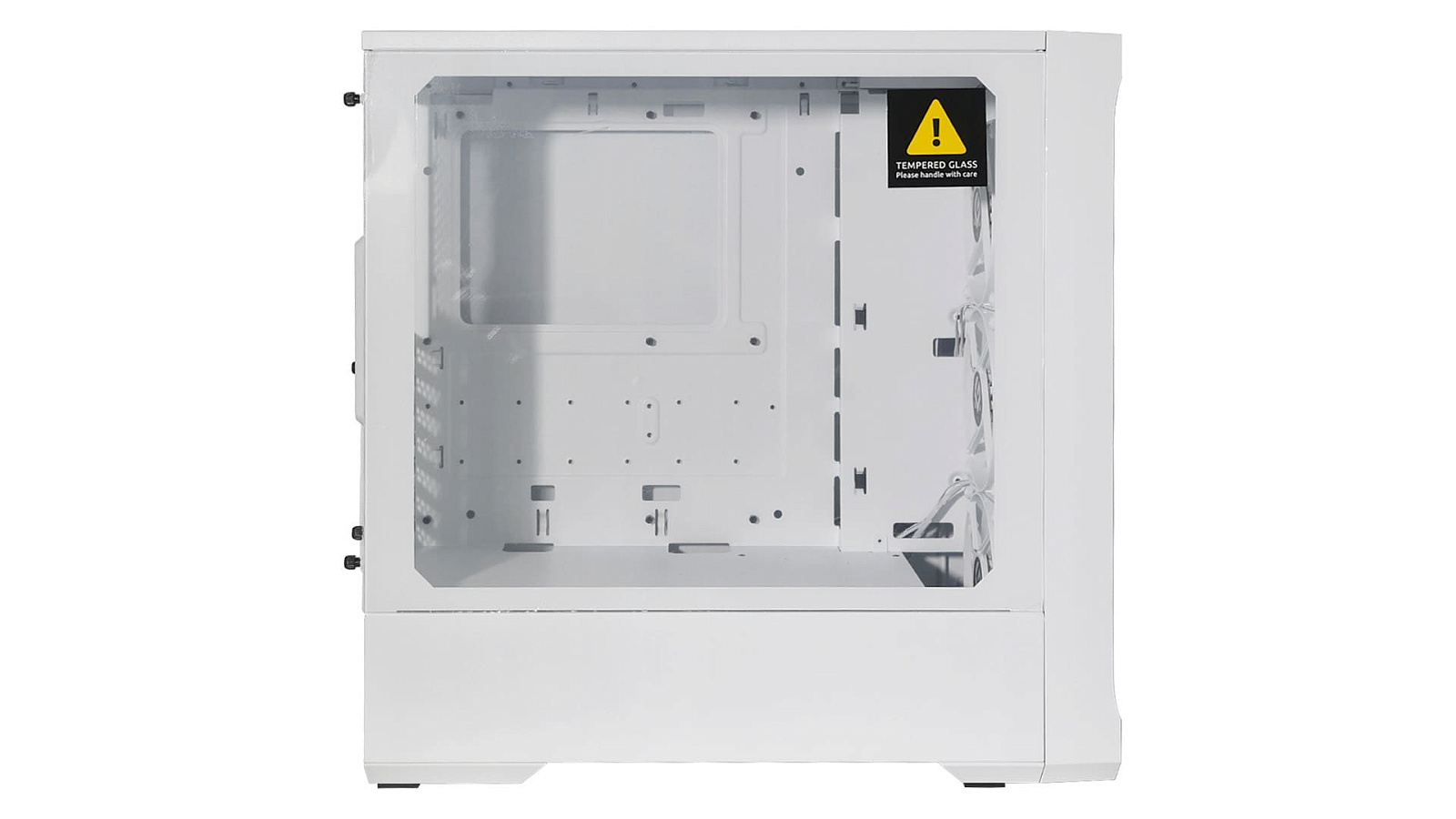

Крупные боковые съёмные панели сделаны по классической схеме с применением закалённого стекла со стороны зоны материнской платы и видеокарты и глухой металлической стенки с противоположной стороны. Причём с закалённым стеклом толщиной 3 мм производитель немного сэкономил, сделав его не по всю высоту корпуса, а лишь до уровня перегородки нижнего отсека. В части обработки краёв деталей и вырезов в них всё сделано аккуратно: края завальцованы и хорошо прокрашены. Качество примененных материалов, подгонка панелей и окраска в белый цвет хорошие.

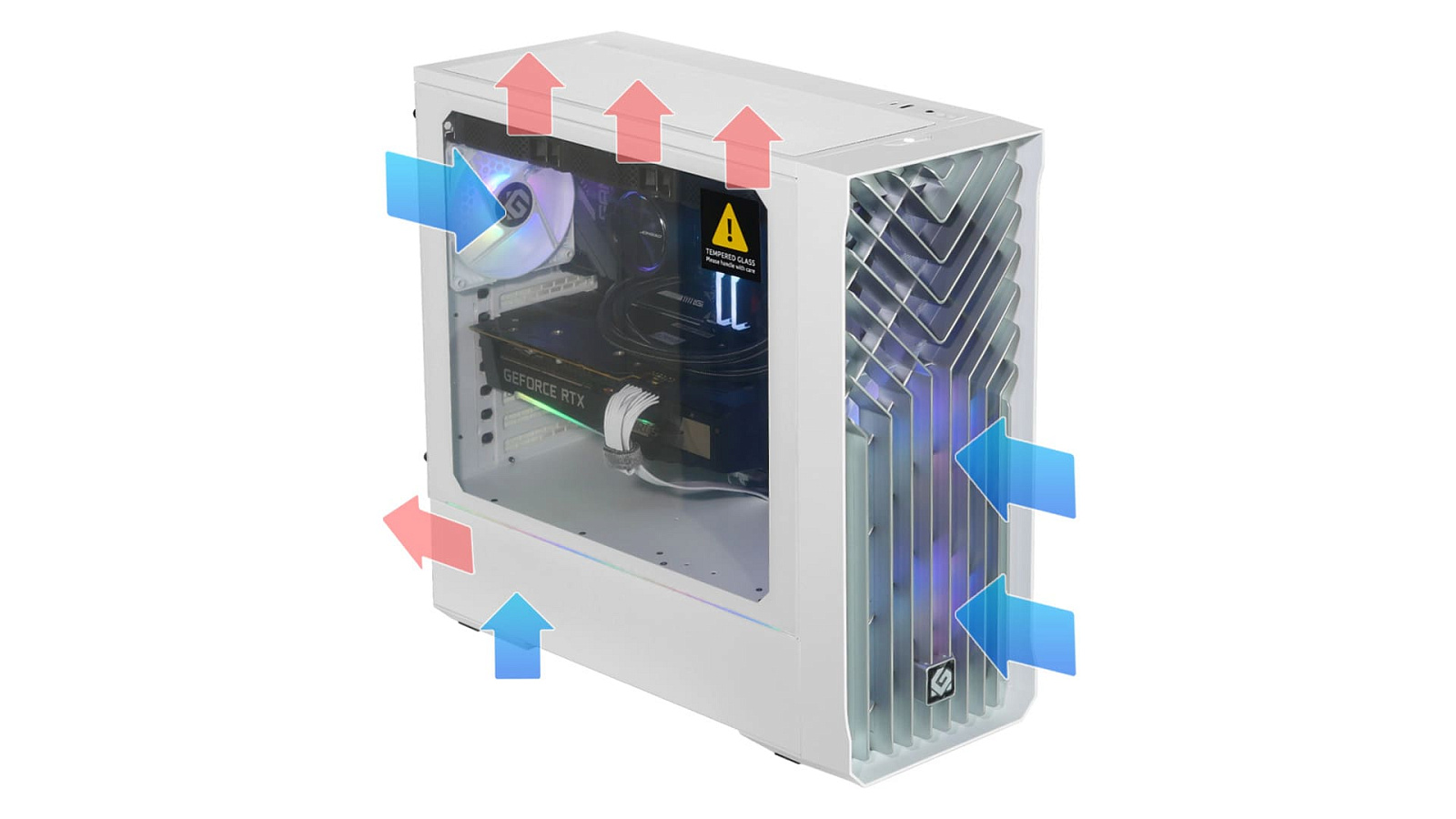

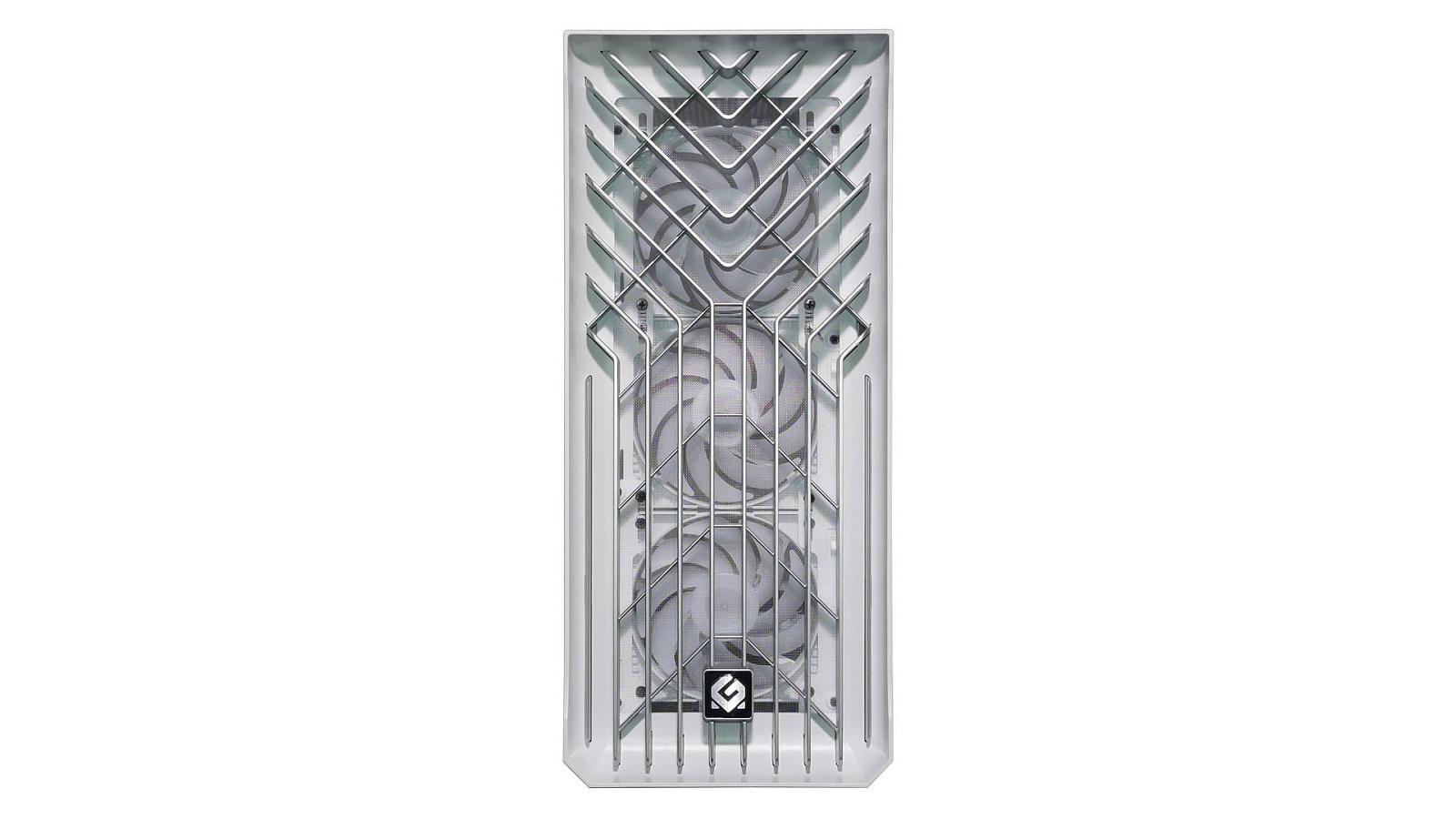

Фронтальная панель выглядит достаточно необычно и, надо признать, неплохо продумана с точки зрения снижения сопротивления воздушным потокам. Приток воздуха к передним вентиляторам будет происходить с минимальным сопротивлением, задаваемым преимущественно мелкоячеистым быстросъёмным пылевым фильтром.

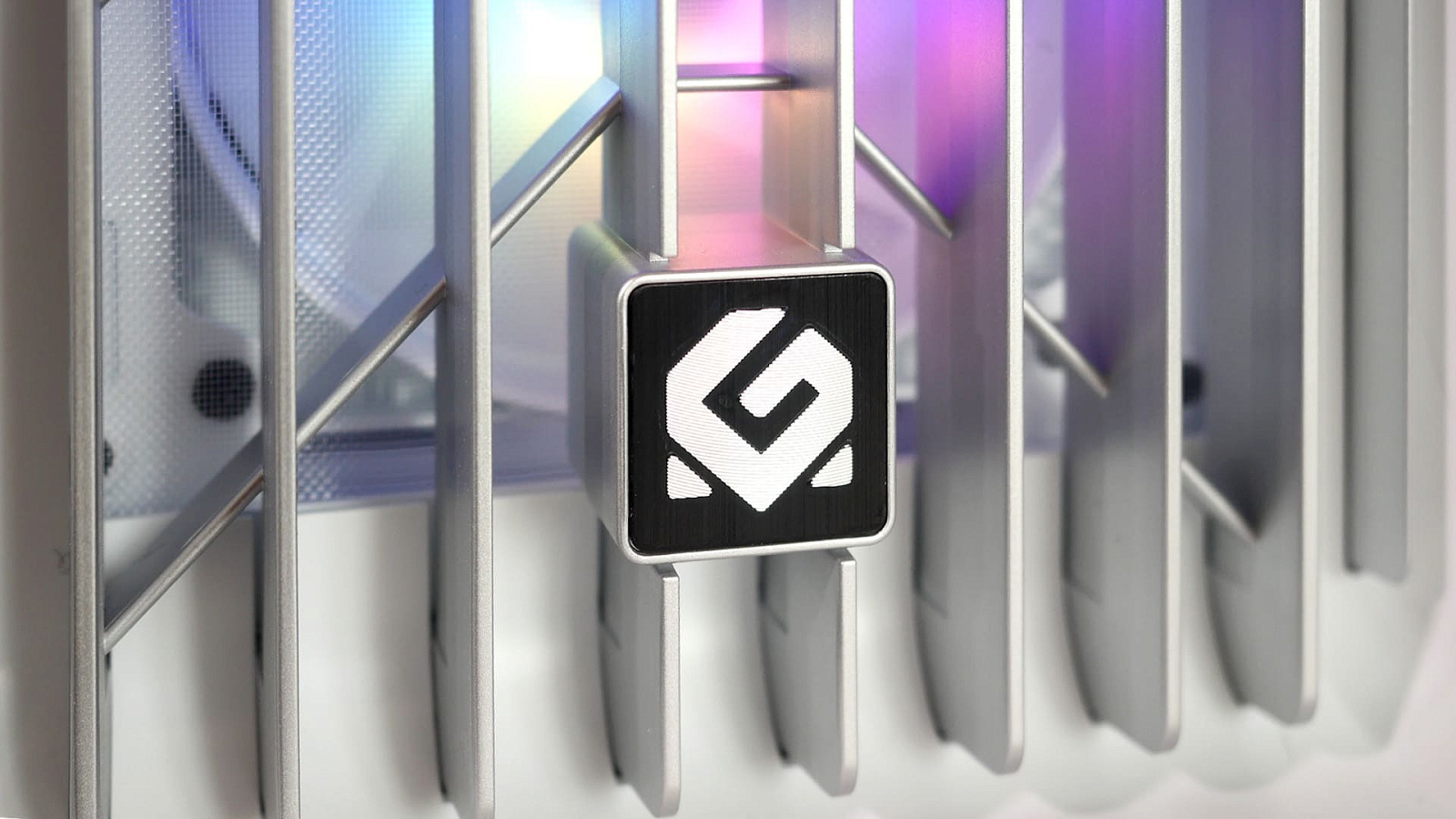

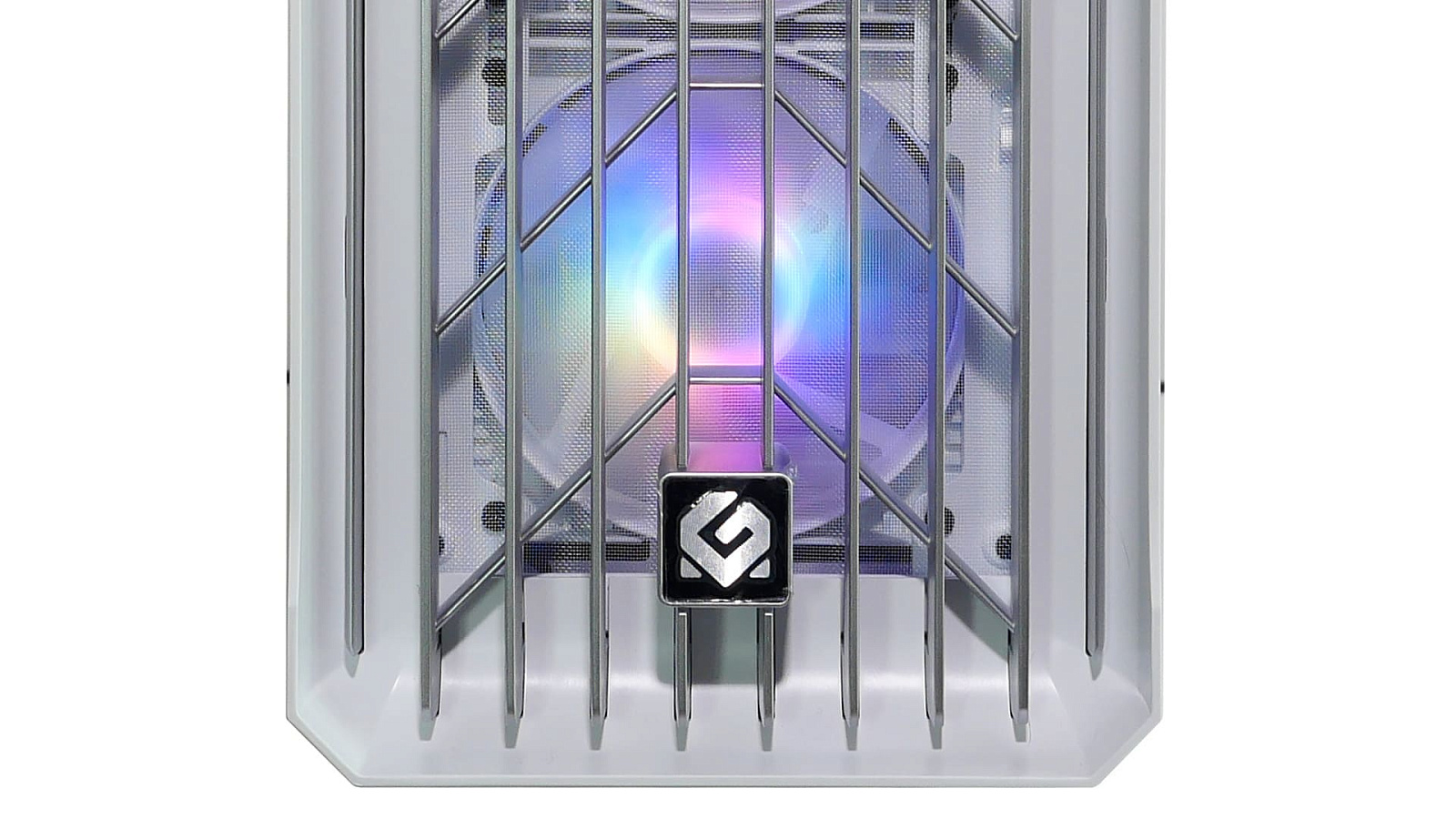

Нижняя часть фронтальной панели украшена логотипом MagniumGear размером 30 x 30 мм, который хорошо вписывается в общий дизайн и не сильно отвлекает на себя внимание.

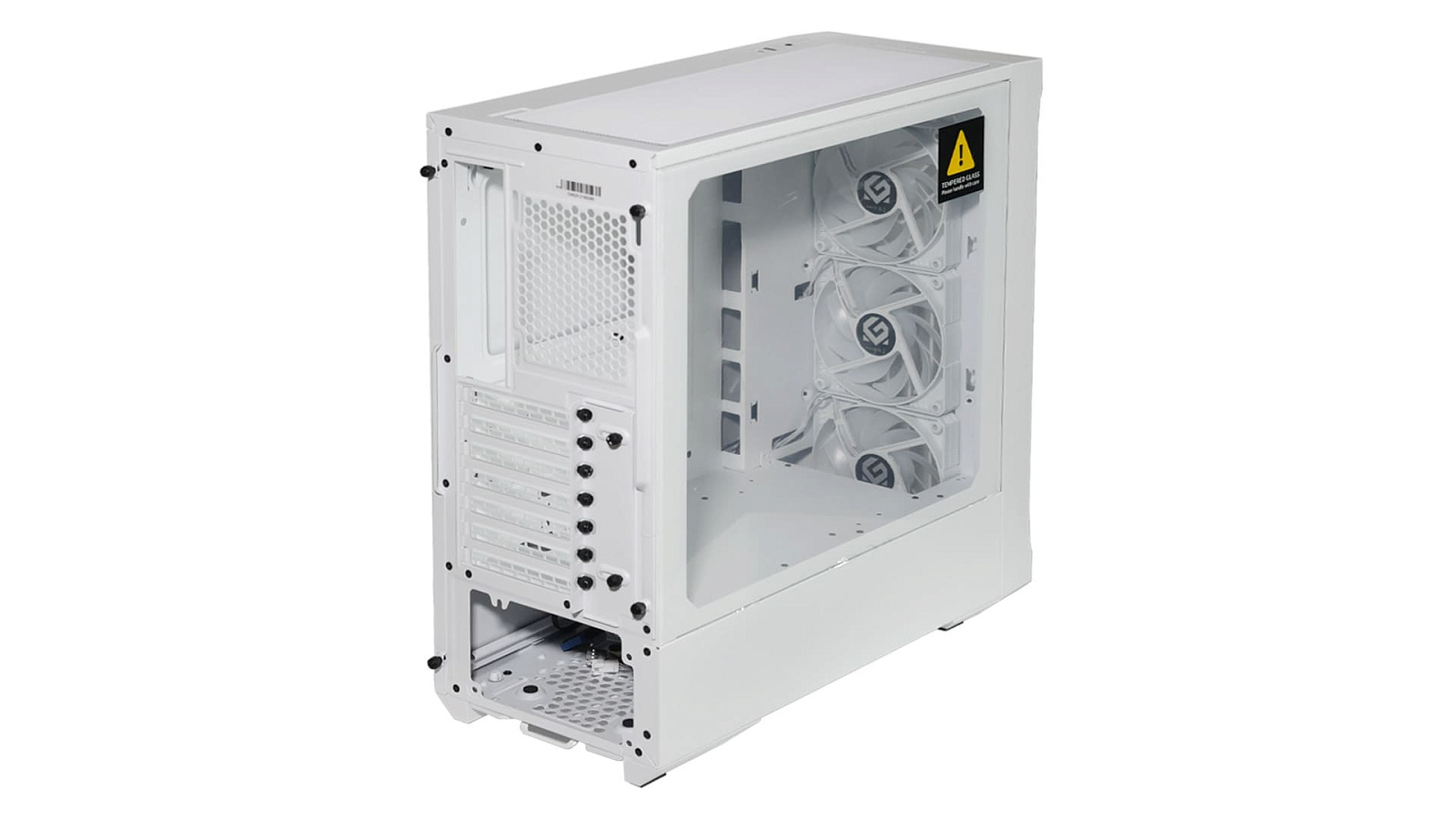

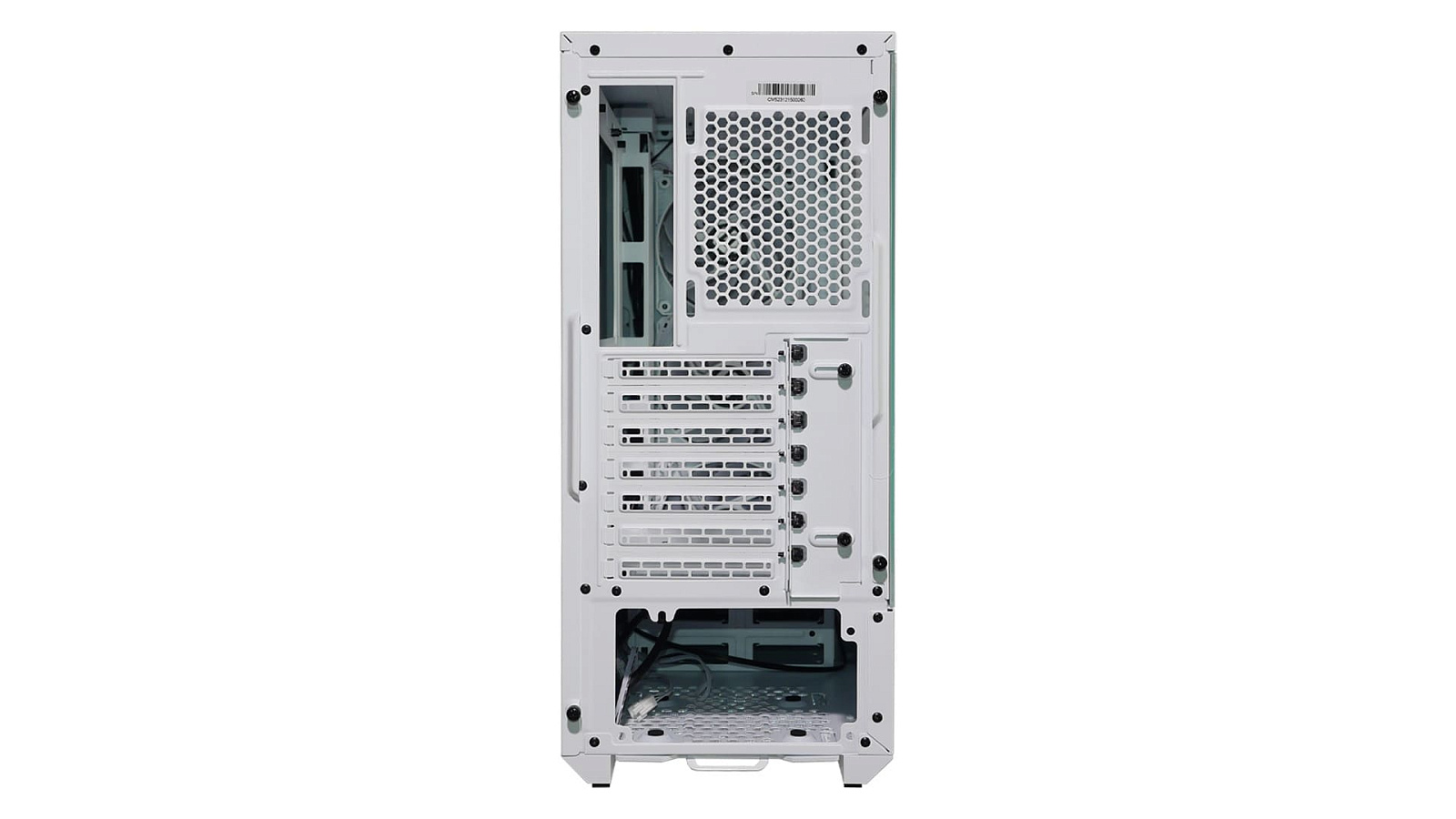

Компоновка MagniumGear Neo Air 2 сделана по классической для современных корпусов схеме: в верхней части - окошко портов материнской платы с зоной установки корпусного вентилятора правее, ниже - семь стандартных слотов расширения, и в самом низу - область блока питания.

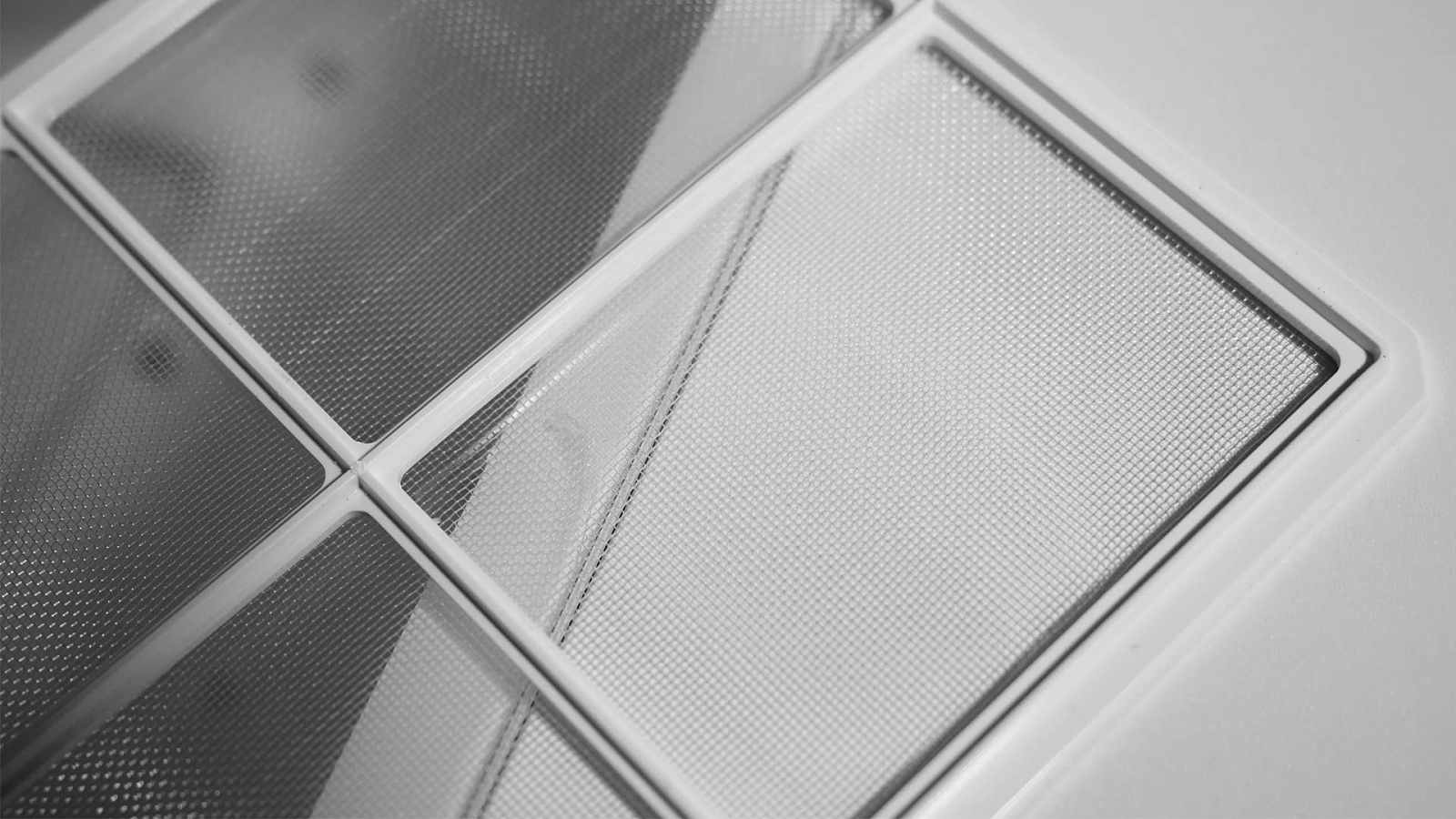

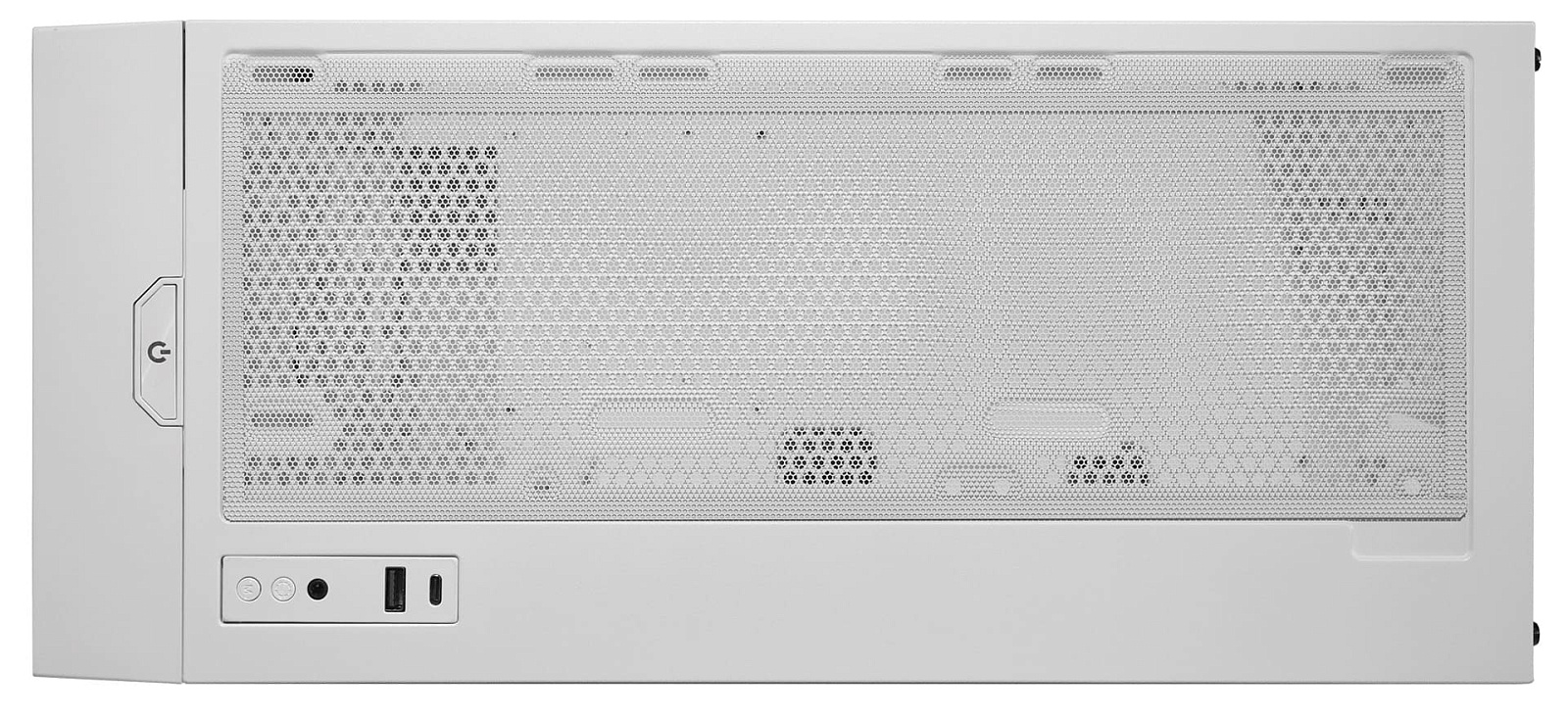

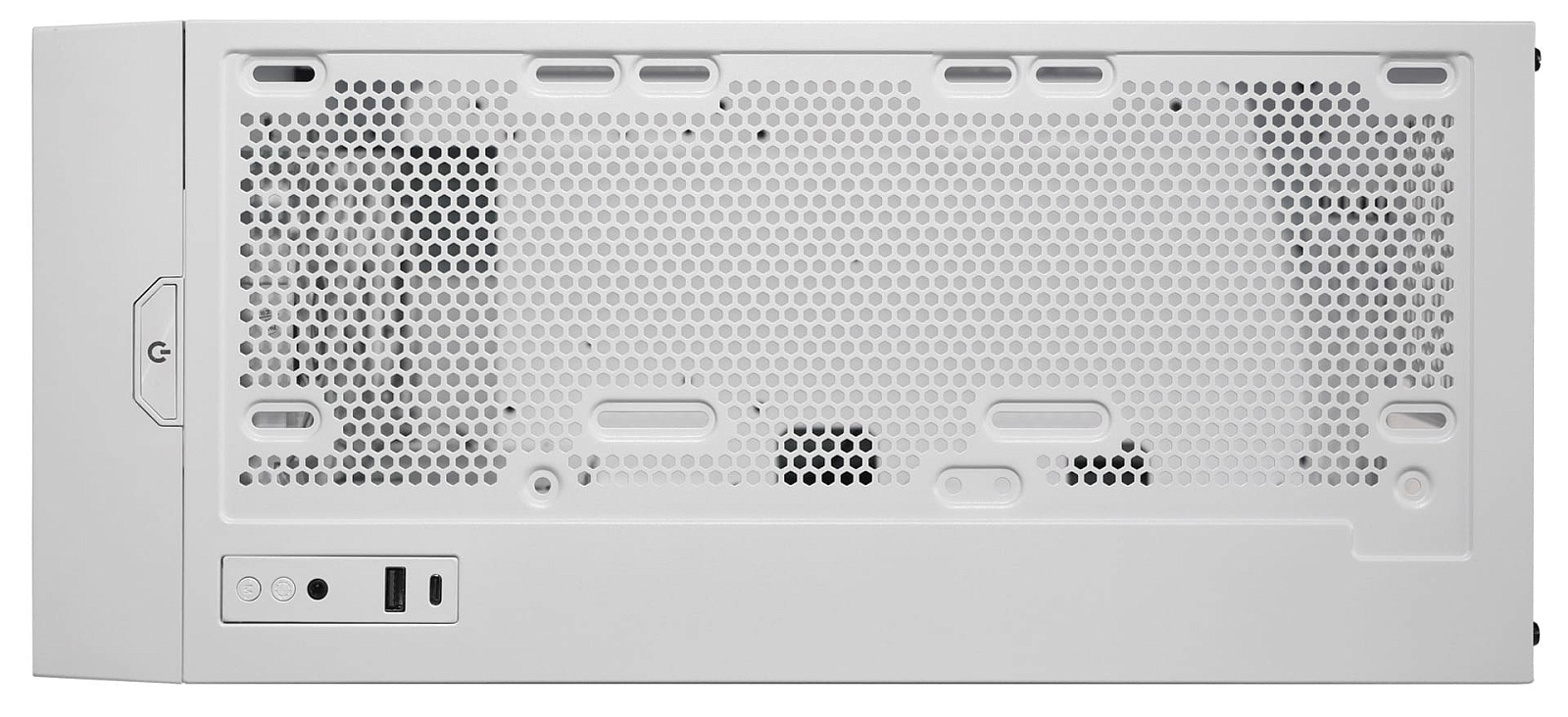

Верхняя часть в большей степени отведена под перфорированную область для системы охлаждения или корпусных вентиляторов, устанавливаемых опционально с внутренней стороны корпуса. Здесь применён длинный гибкий бескаркасный пылевой фильтр белого цвета на магнитном подвесе.

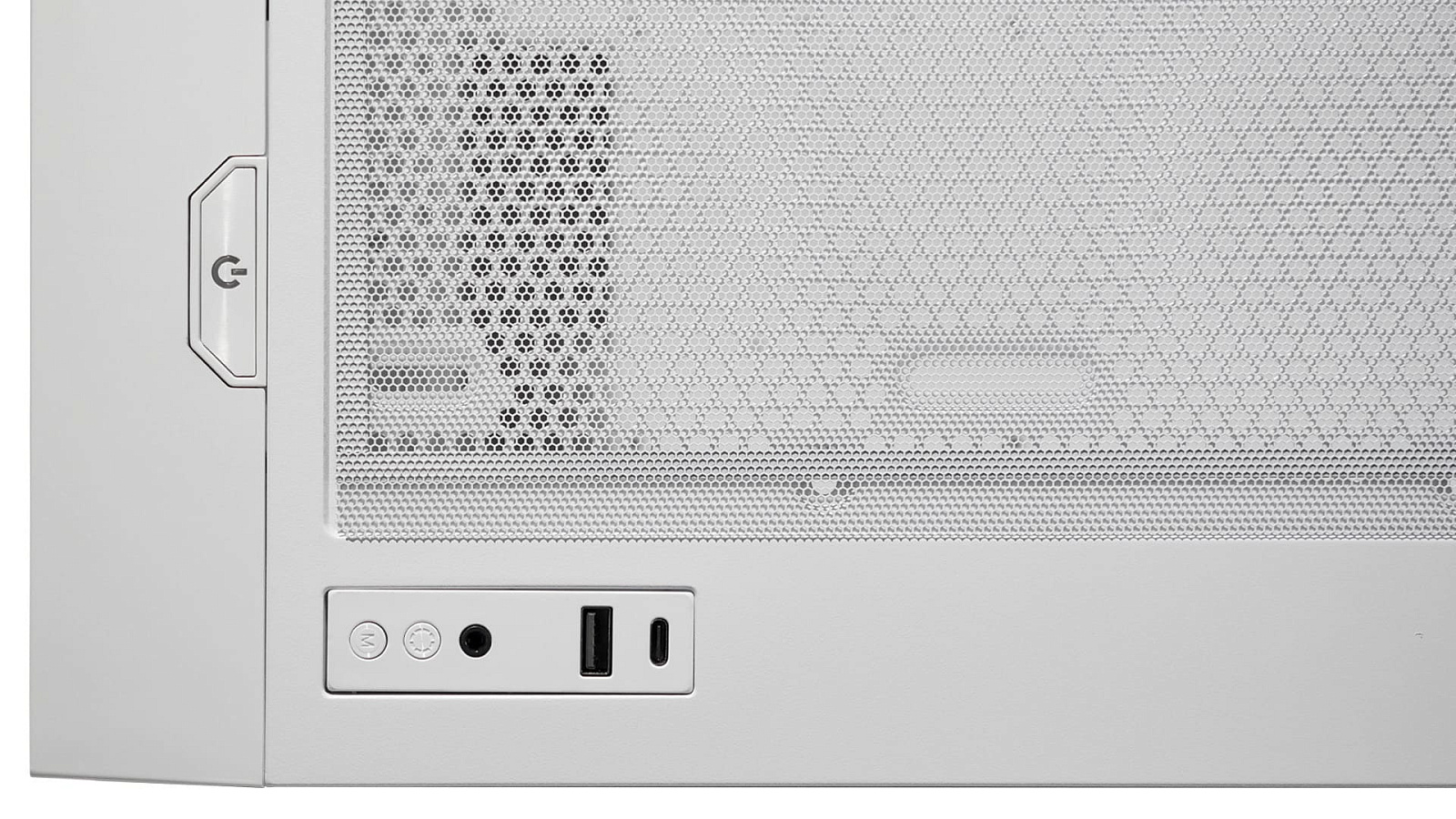

Блок фронтальных интерфейсов также нашёл своё место сверху. Правда, в отличии от большинства корпусов, кнопку включения дизайнеры вынесли отдельно. Набор индикаторов, кнопок и портов достаточно скромный:

В данной модели корпуса порт USB Type-C подключается не привычным отдельным кабелем со штекером Е-типа, а тем же, что используется для Type-A-порта. Т.е. оба этих порта работают в режиме USB 3.2 Gen 1x1 (по "старому" это - USB 3.0).

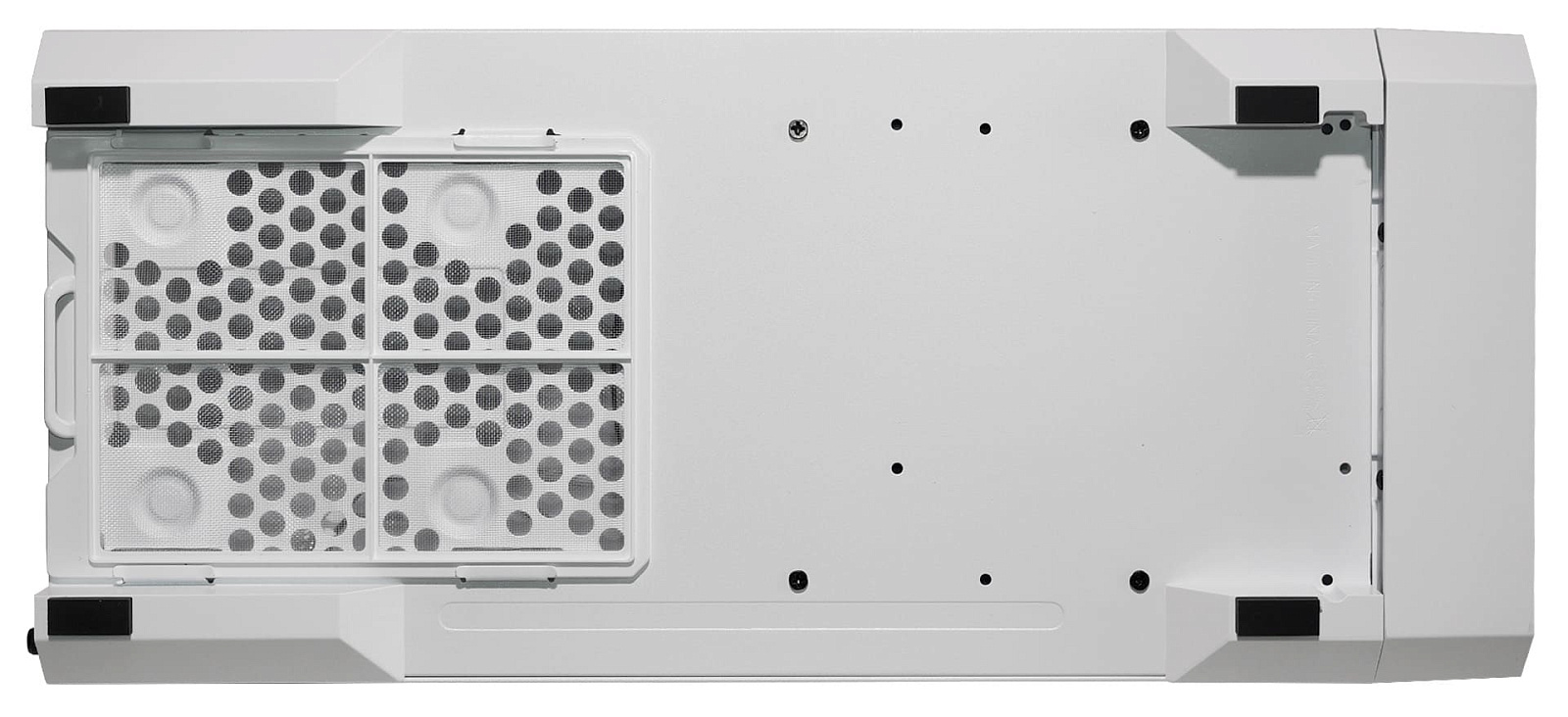

Дно корпуса не выделяется какими-то необычными решениями. Всё по классике: четыре пластиковых ножки, перфорированная область для притока воздуха к блоку питания и каркасный пылевой фильтр. Разве что непривычно отсутствие выреза в каркасе фронтальной панели снизу для дополнительного притока воздуха к вентиляторам, но потребности в нём по большому счёту и нет.

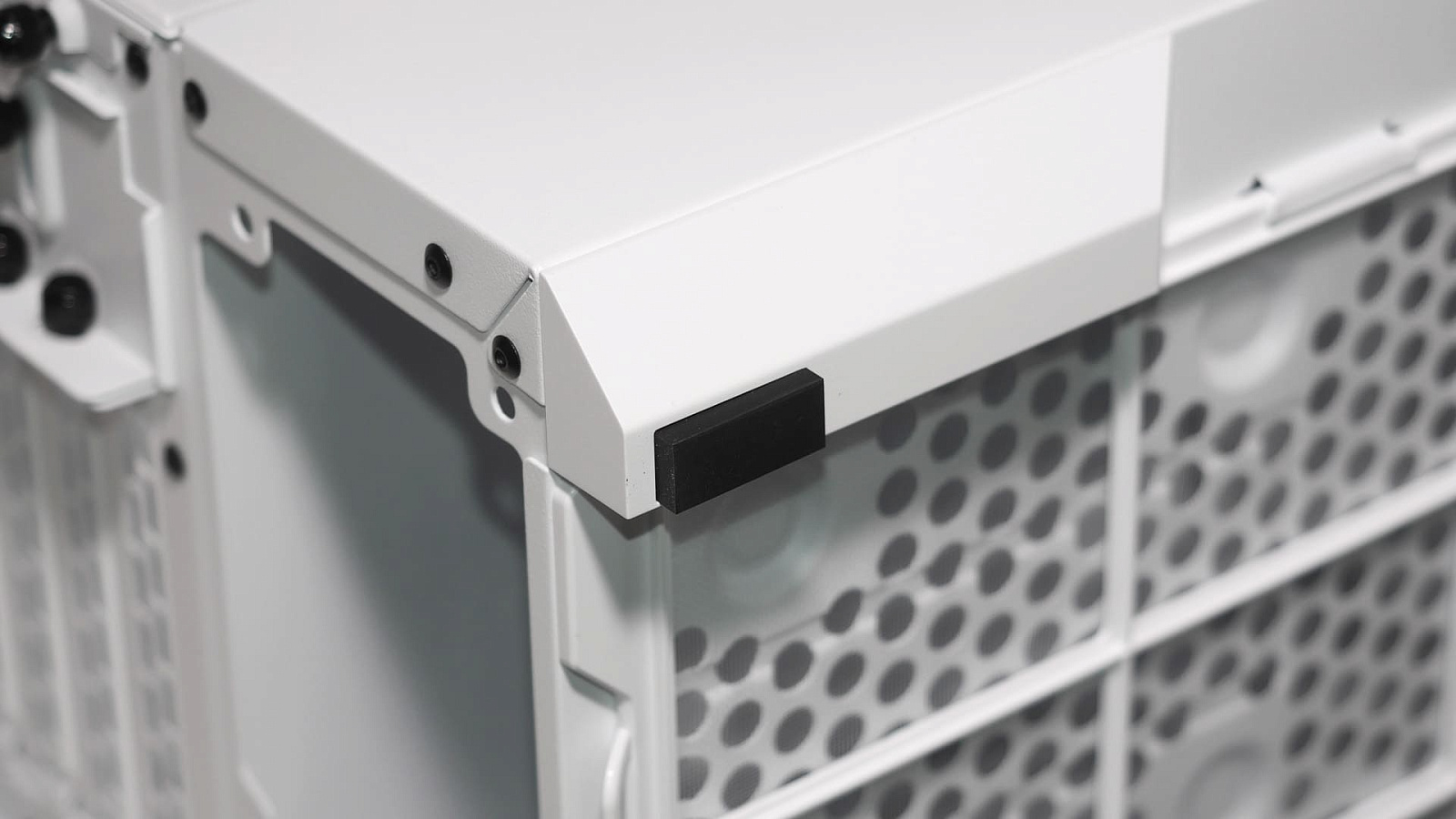

Ножки корпуса имеют высоту 21 мм. Снизу на них приклеены достаточно толстые прокладки для большей устойчивости и снижения истирания столешницы.

Интерьер

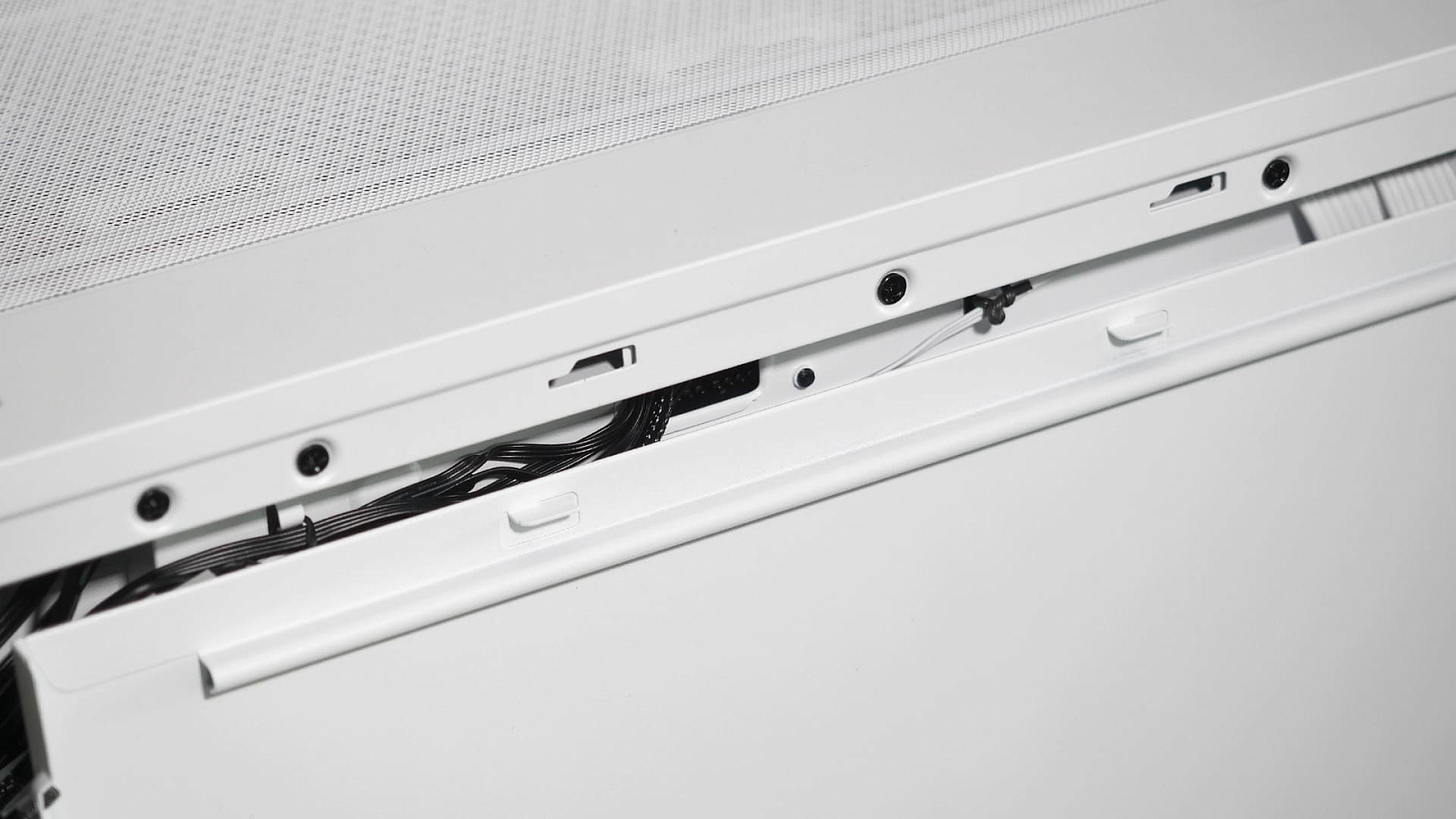

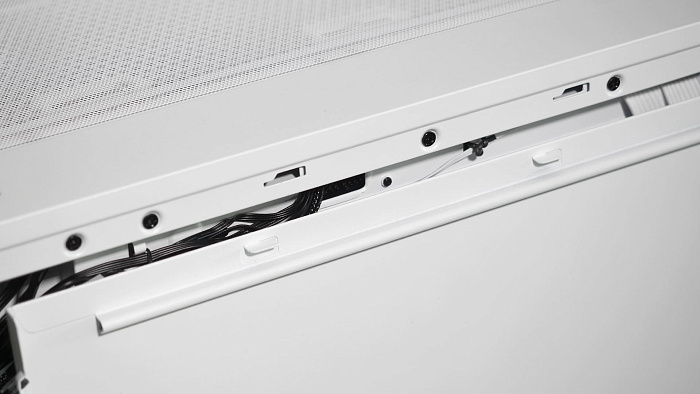

Крупные боковые панели, открывающие доступ к области материнской платы с обеих сторон крепятся не самым удобным способом: на системе пазов, в которые надо попасть по периметру, прежде чем сдвинуть её на место. Сзади панели фиксируются на винты с крупной накатанной головкой для откручивания и закручивания руками.

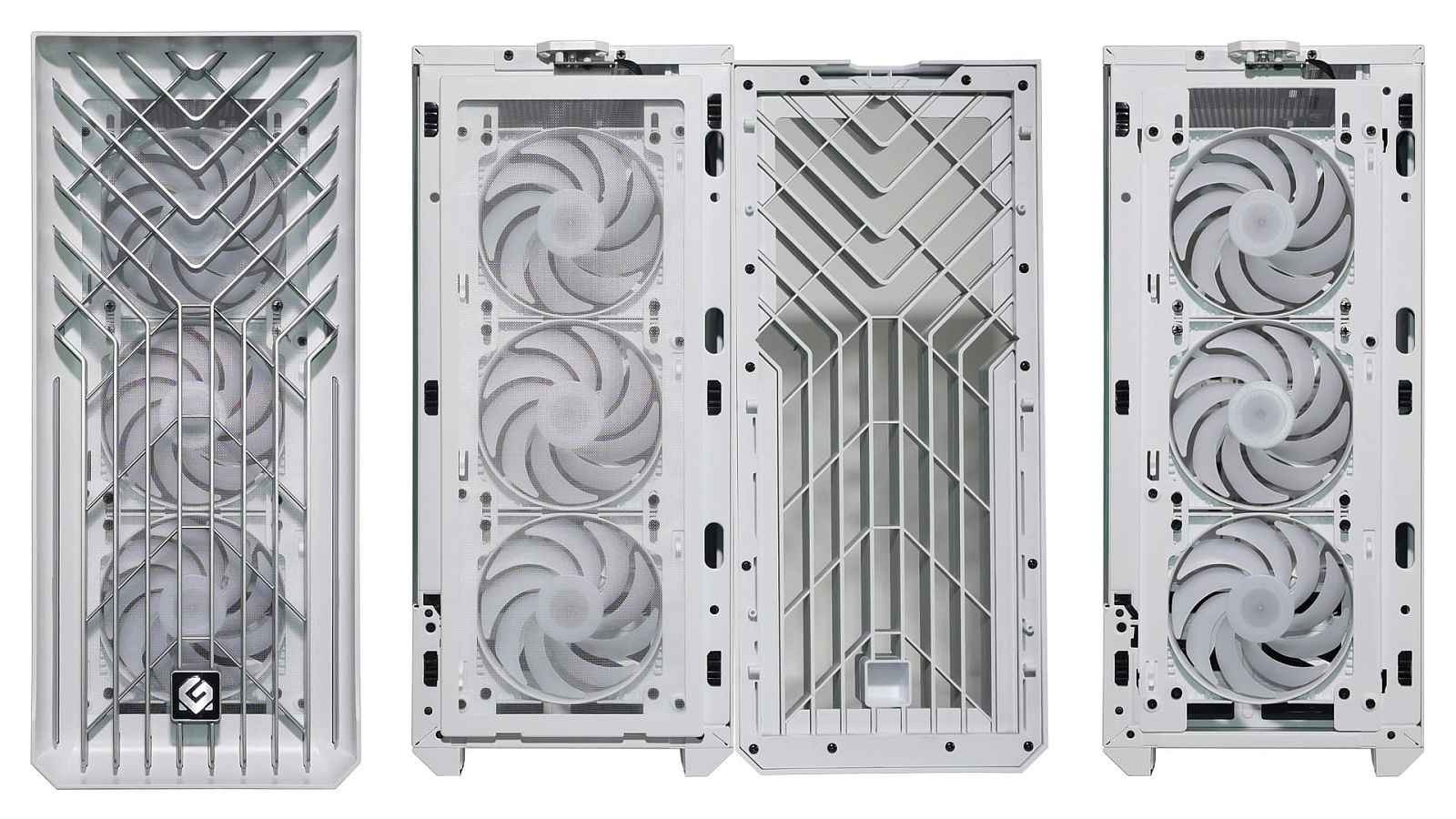

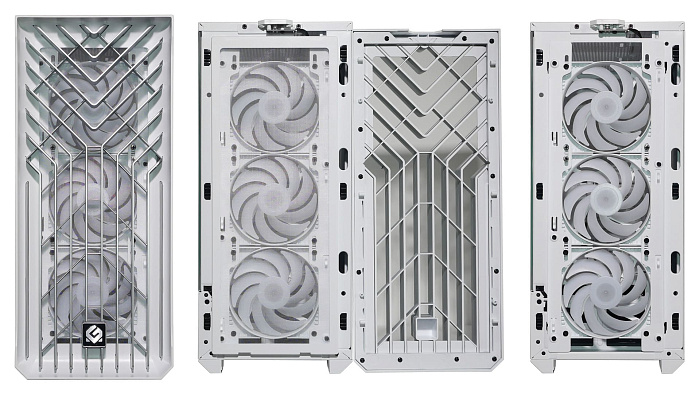

Фронтальная декоративная панель крепится на специальных клипсах и является быстросъёмной. Она достаточно комфортно снимается без необходимости прилагать большое усилие, как это бывает с недорогими пластиковыми защёлками. За панелью находится зона с тремя предустановленными 120 мм вентиляторами. Они крепятся на двух независимых вертикальных металлических направляющих. При необходимости поставить 140-мм вентиляторы эти направляющие убираются и используются отверстия на раме корпуса. Вентиляторы закрываются каркасным пластиковым пылевым фильтром с магнитным креплением.

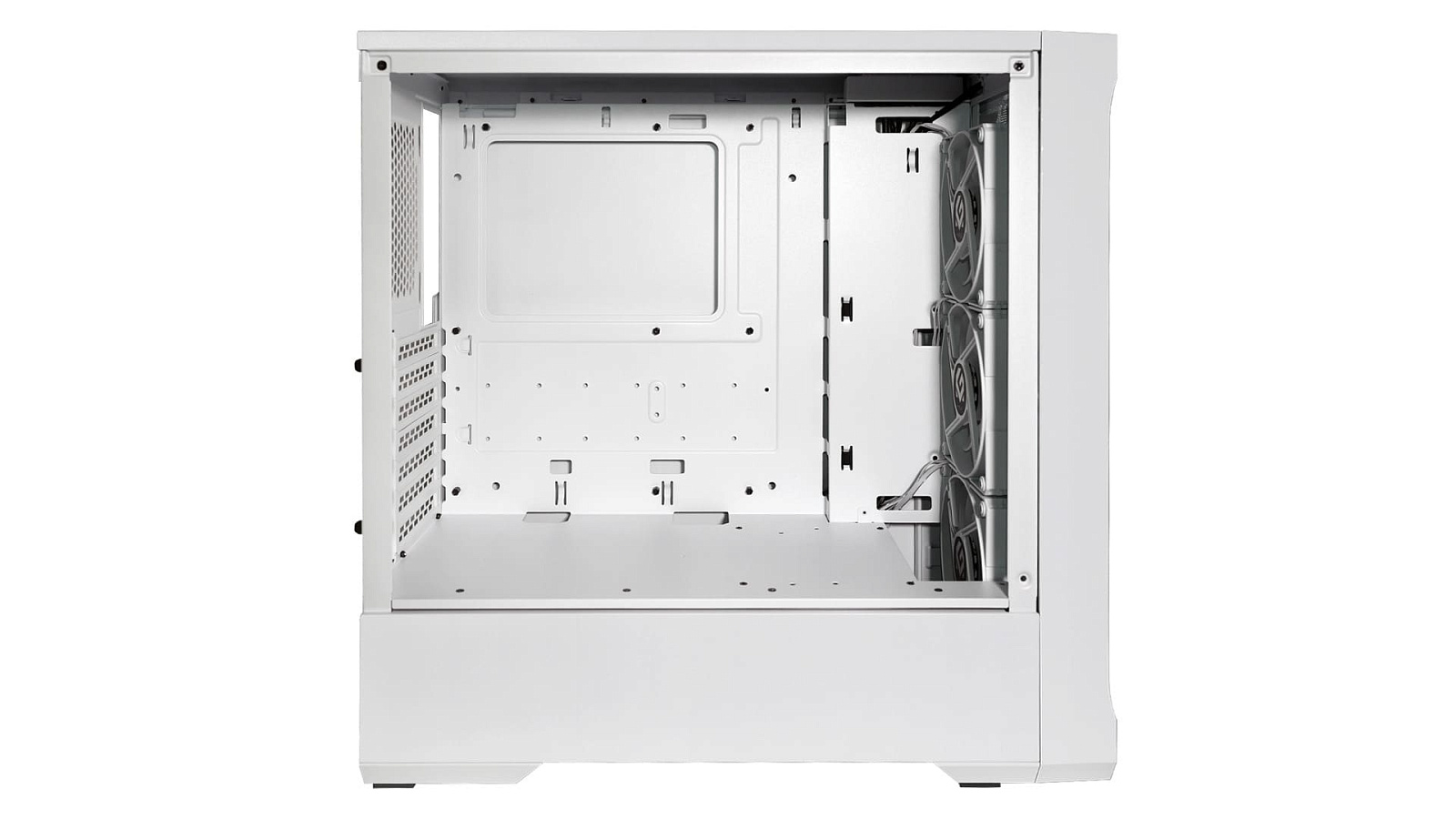

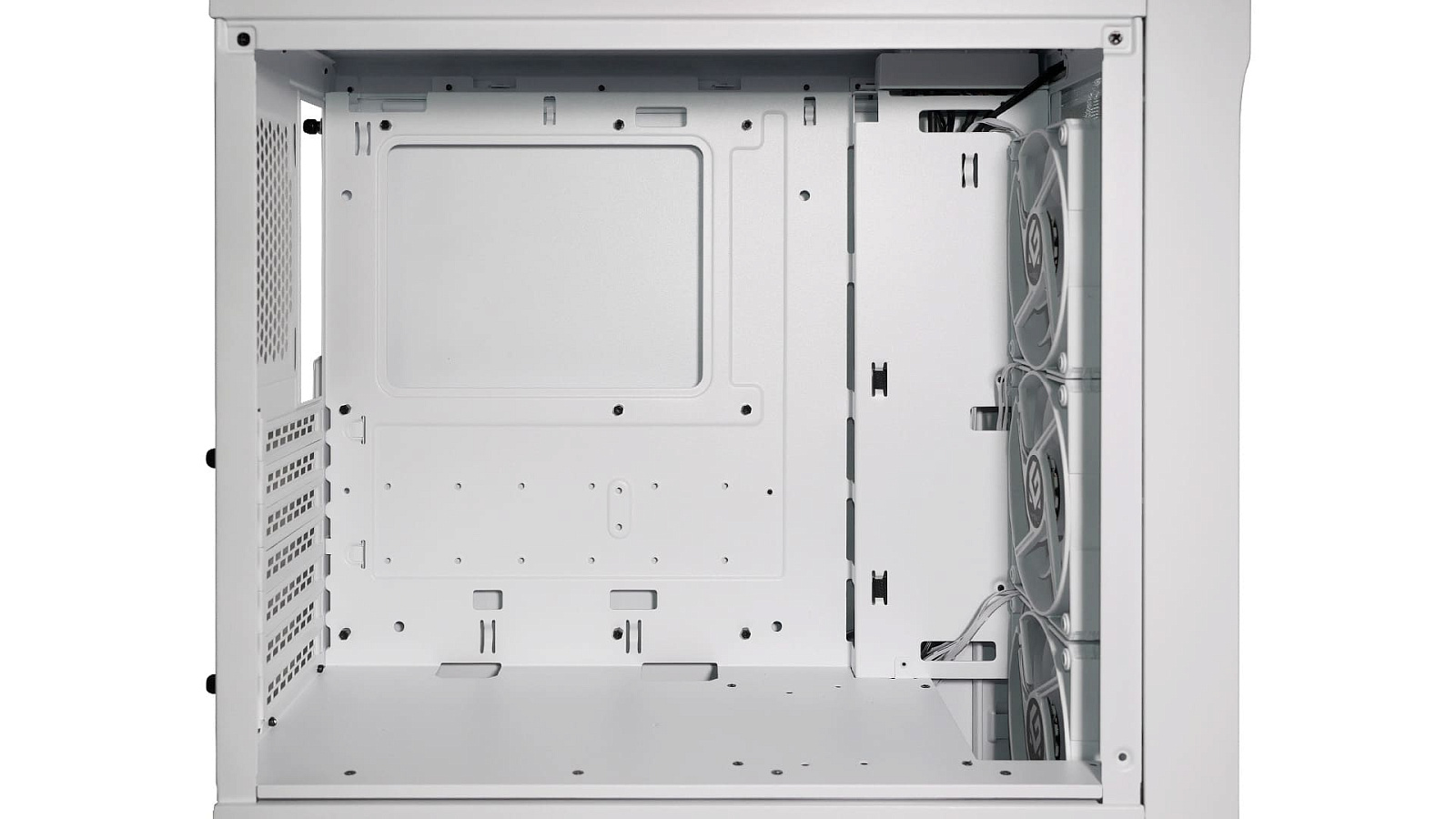

Внутреннее пространство корпуса не загромождено какими-то конструкциями. Визуально оно кажется крупным, но внешность обманчива. На самом деле не все комплектующие полноразмерных форматов легко встанут на имеющиеся посадочные места.

При установленных спереди вентиляторах оставшееся место для длинной видеокарты до заглушек слотов расширения — приблизительно 380 мм.

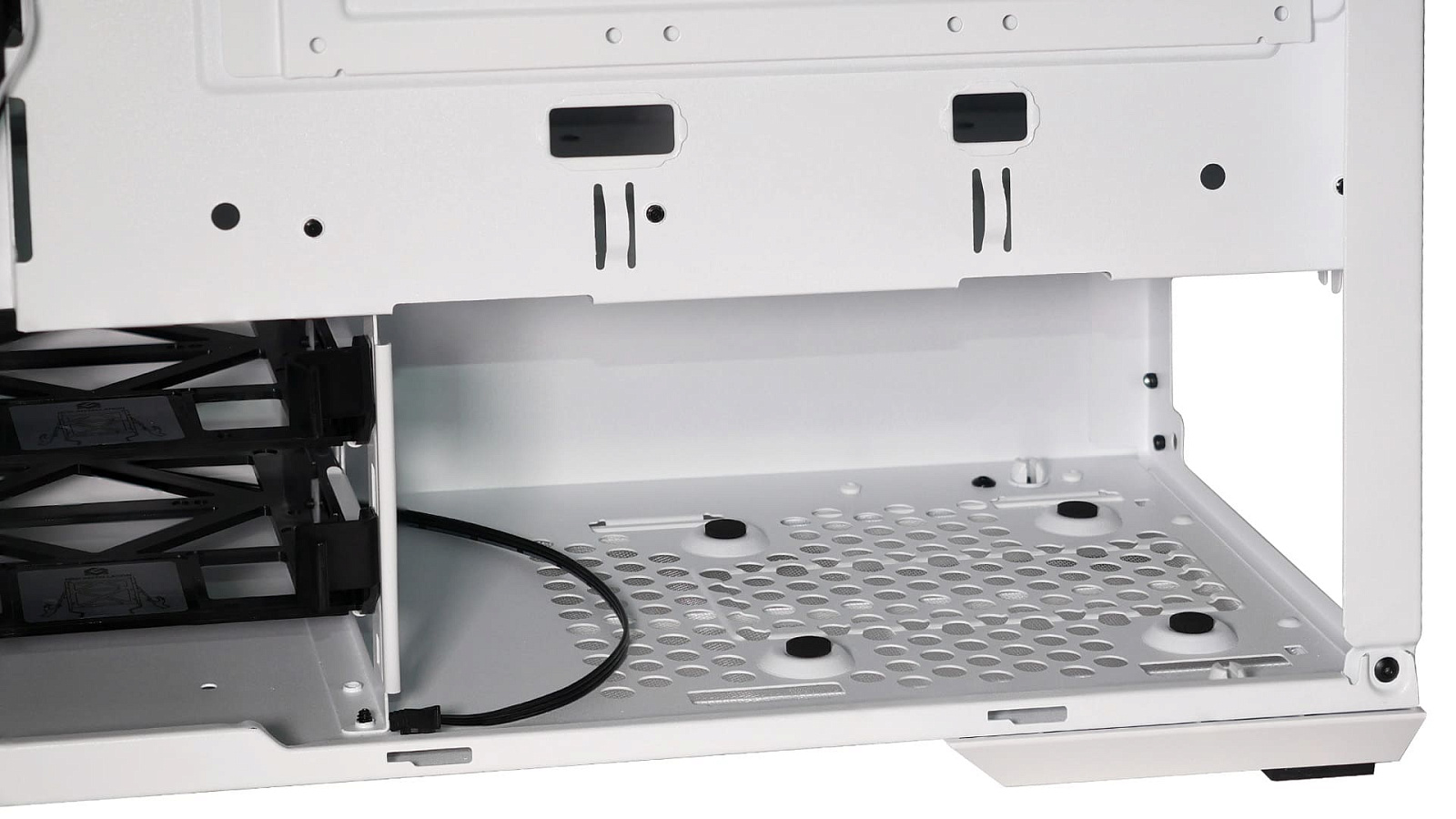

Для установки блока питания выделен специальный отсек в задней нижней части корпуса. На дне под блоком используются четыре мягкие подставки. Для фиксации блока на месте переходная рамка не применяется. Расстояние от задней стенки до перегородки дисковой корзины — 221 мм.

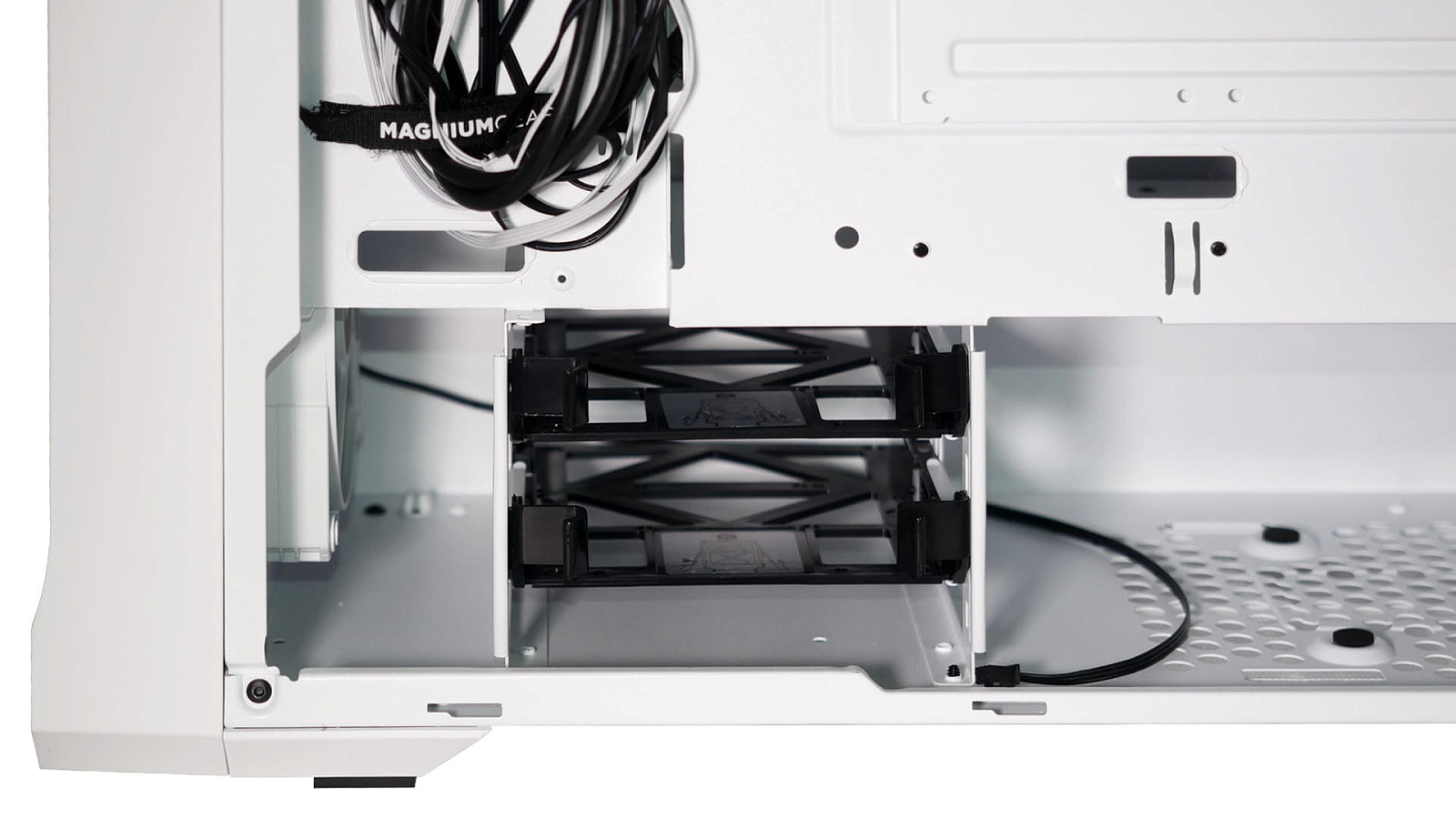

Корзина для жёстких дисков съёмная и прикручена ко дну корпуса винтами. В неё установлены две пластиковые салазки с безвинтовым креплением жёстких дисков формата 3,5''.

В салазках применены силиконовые прокладки для снижения вибраций и удобная система выдвижных штырьков, заменяющих крепёжные винты. Как они выдвигаются и защёлкиваются в рабочей позиции схематично показано на наклейке на самих салазках.

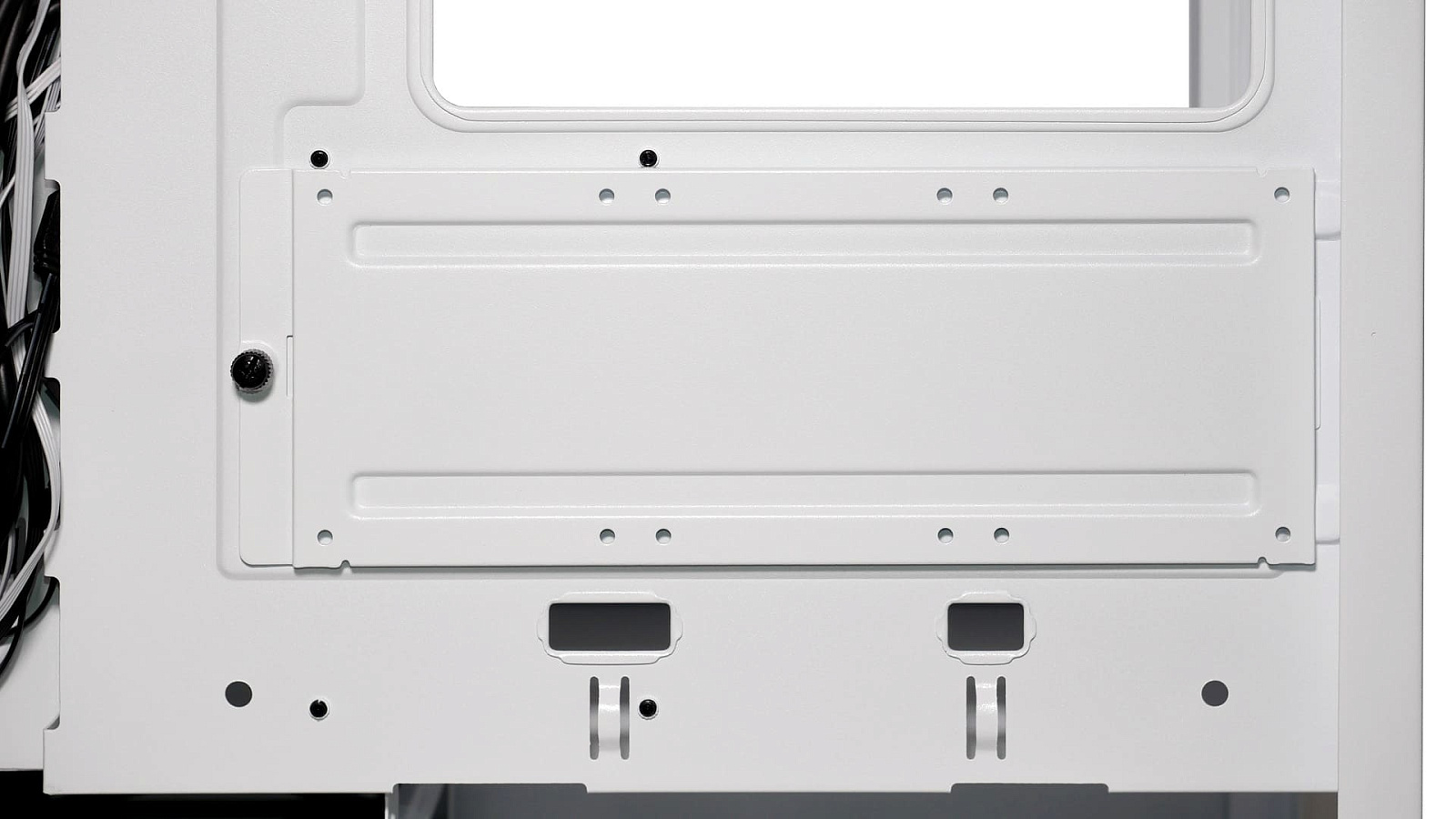

Для накопителей формата 2,5'' предназначена длинная быстросъёмная пластина за поддоном материнской платы. Непривычное решение. Обычно производители делают для каждого накопителя отдельные пластины, здесь же единая плоскость сразу на три 2,5'' накопителя.

Основной отсек рассчитан на установку материнских плат следующих типоразмеров: Mini-ITX, microATX, ATX, E-ATX. Винтовые стойки предустановлены под полноразмерные ATX-платы. Для остальных форматов заготовлены необходимые резьбовые отверстия, в которые потребуется самостоятельно перекрутить типовые металлические шестигранные подставки.

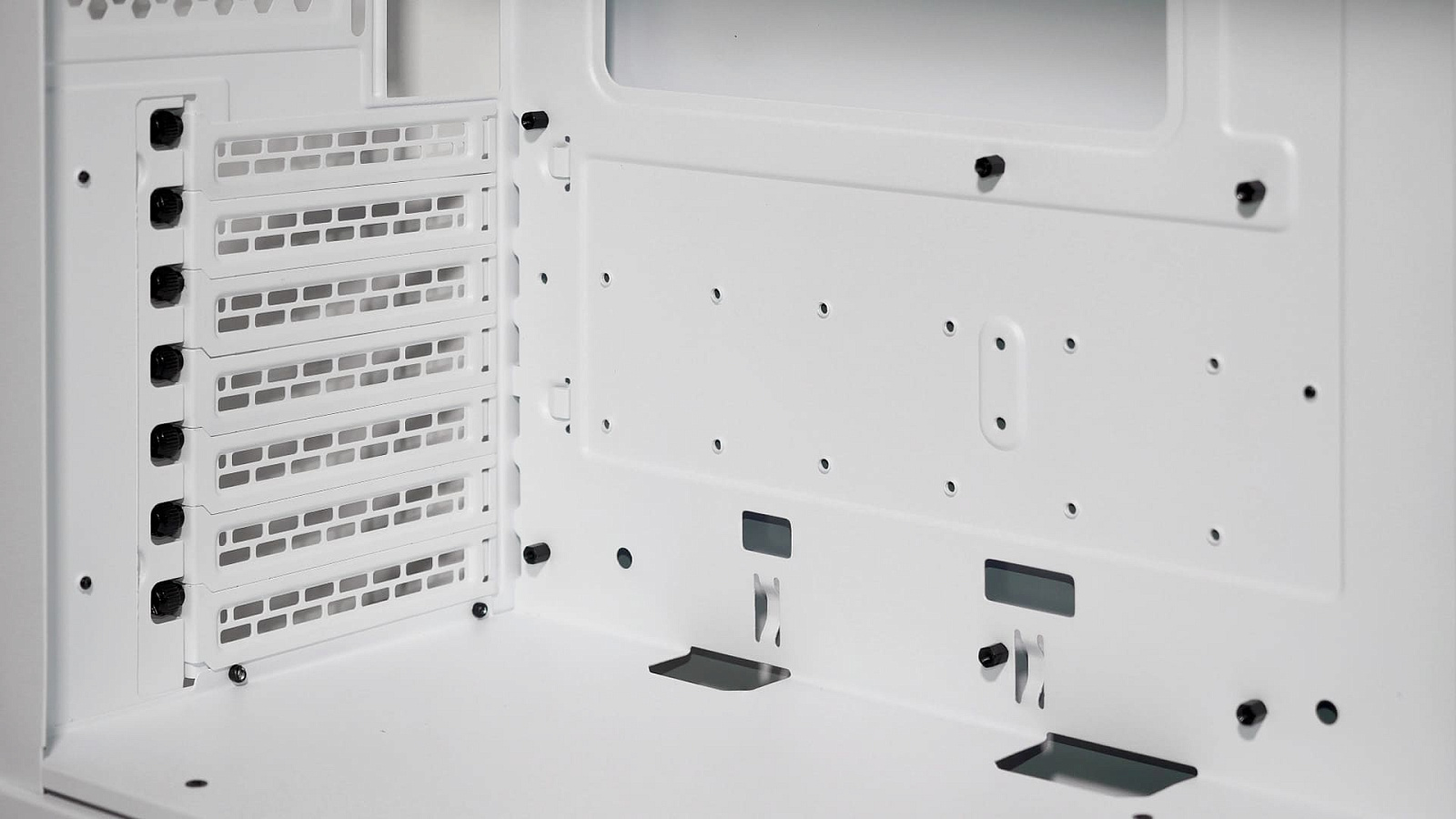

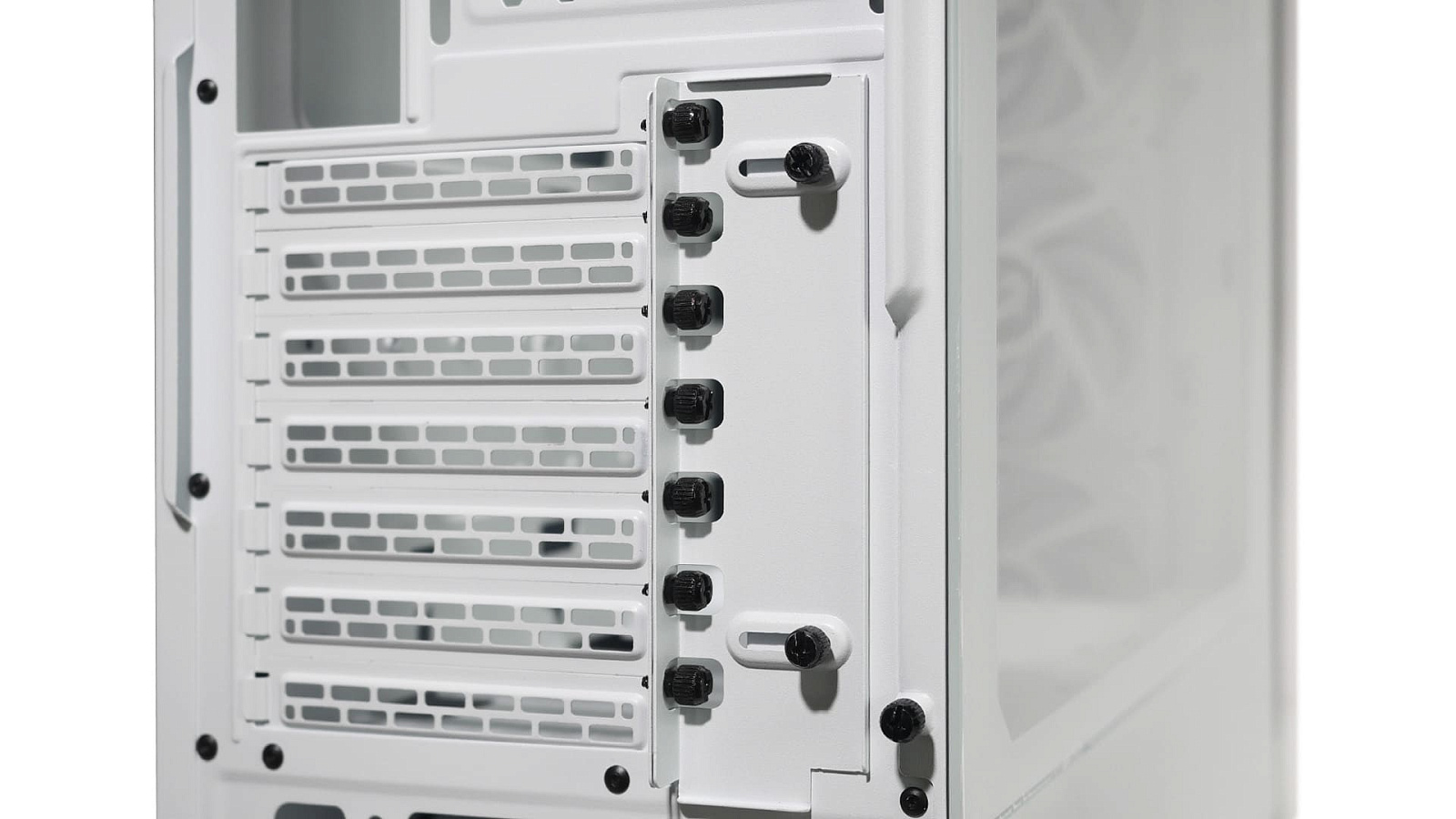

На задней стенке корпуса производитель предусмотрел семь стандартных слотов расширения с многоразовыми металлическими заглушками, которые удерживаются на месте винтами с накатанной головкой и дополнительной съёмной боковой заглушкой с наружной стороны. Опционально блок слотов можно заменить отдельно приобретаемым кронштейном с райзером (модель: PH-VGPUKT4.0_03) для вертикальной установки видеокарты.

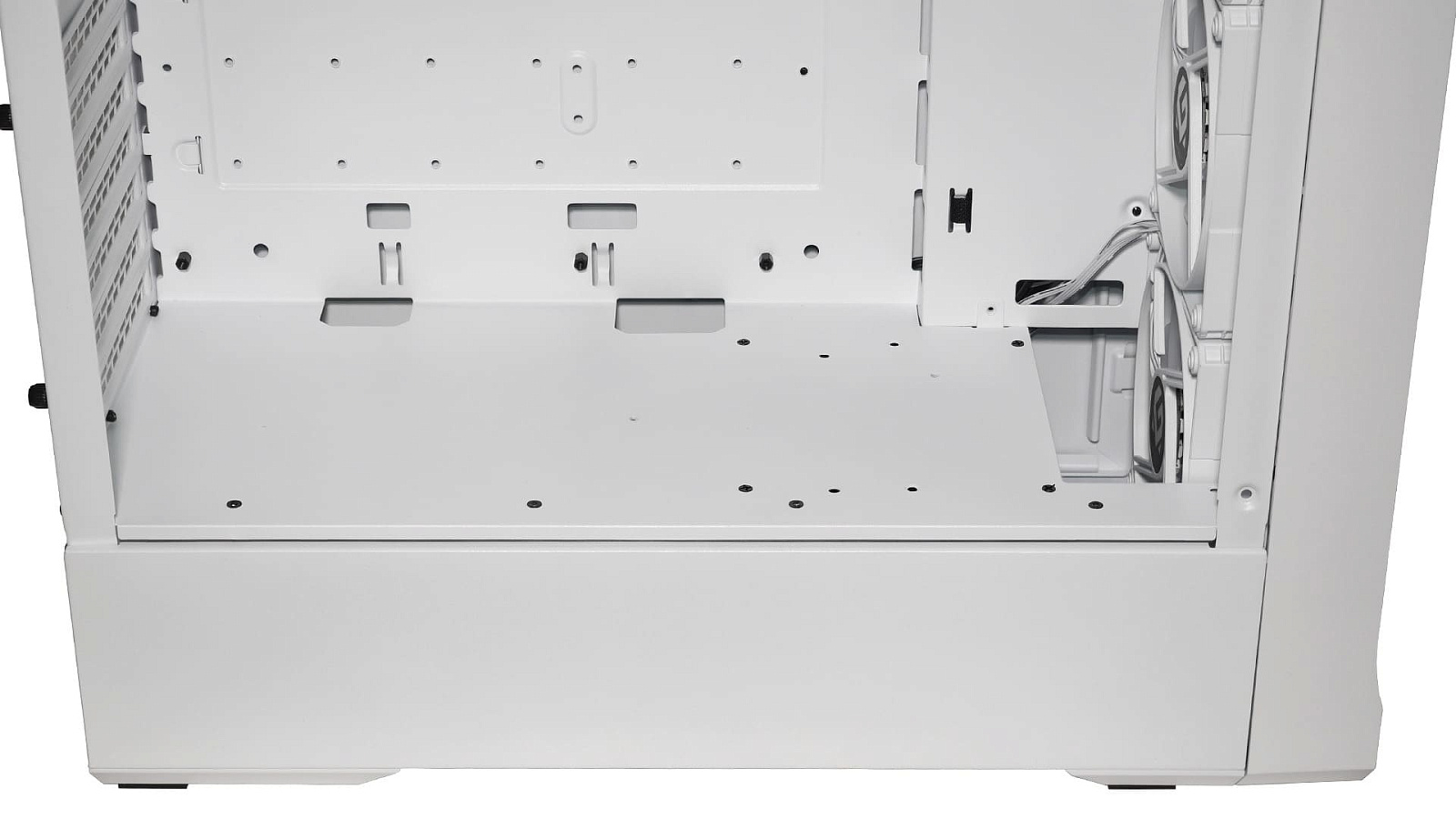

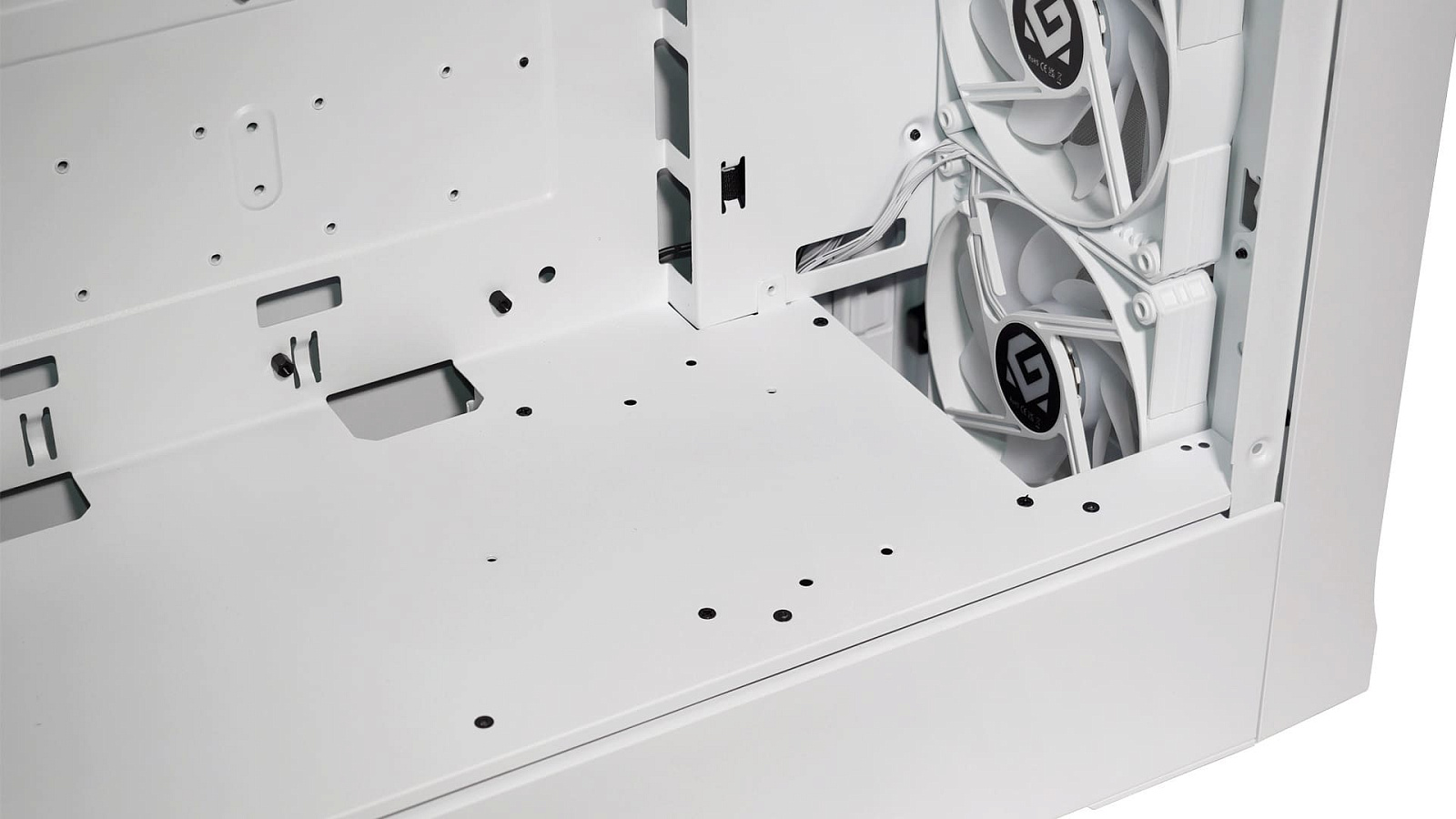

Нижняя часть корпуса, где размещается блок питания и дисковая корзина, отделена несъёмной перегородкой. Она не содержит вентиляционных отверстий, поэтому в корпусе не рекомендуется к установке блоки питания с безвентиляторной системой охлаждения. Ближе к области вдоль нижней части материнской платы на перегородке предусмотрены всего два небольших окошка для подведения проводов и коннекторов.

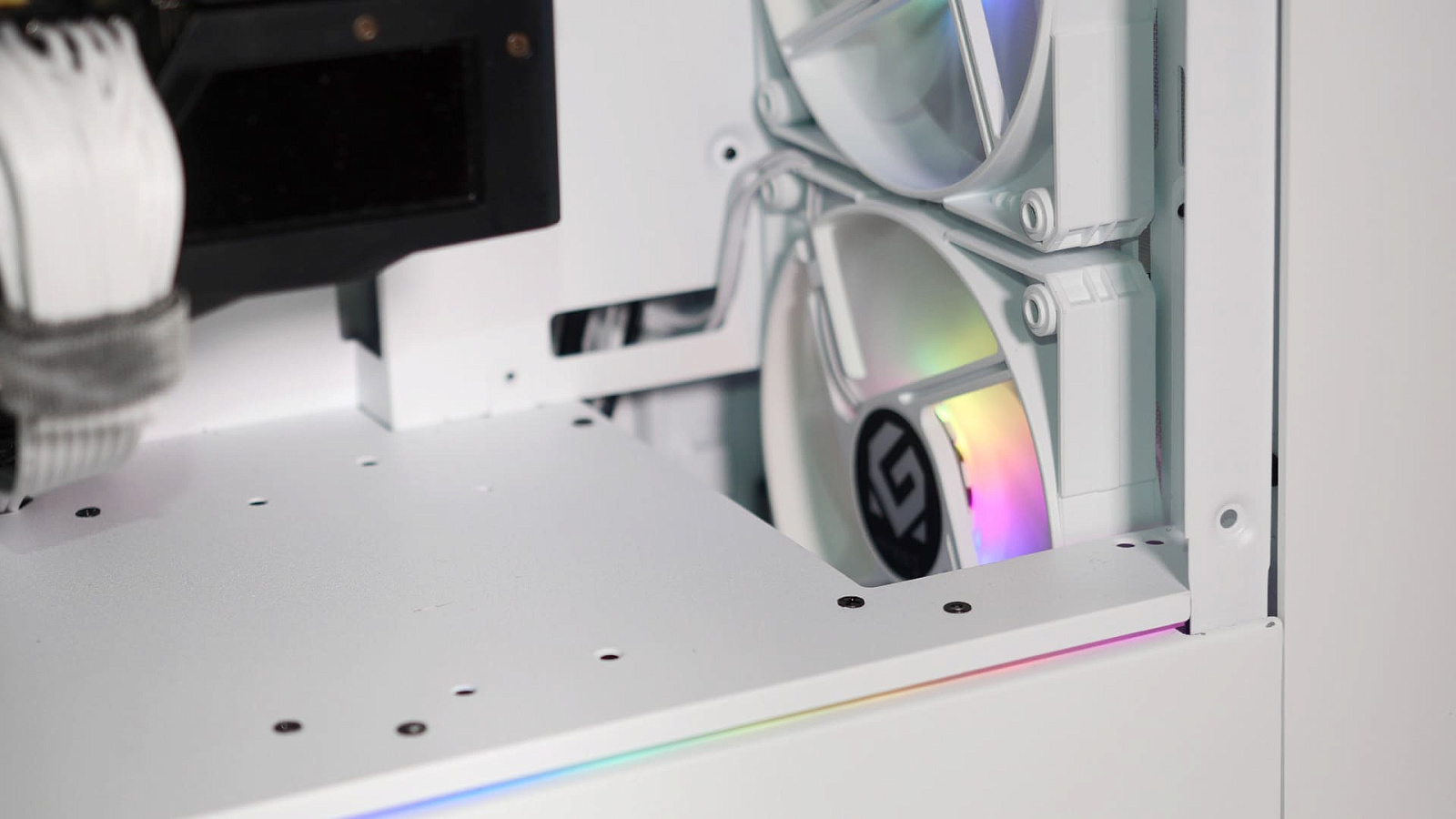

В передней части перегородки сделан относительно небольшой (65 x 121 мм) вырез для вертикальной установки нижнего фронтального вентилятора либо длинного радиатора системы жидкостного охлаждения.

Габариты корпуса относительно небольшие, в том числе ширина всего 20 см, поэтому в застенках осталось немного места для укладки проводов — приблизительно 15 мм. Окно обслуживания бэкплейта сокета центрального процессора нормальных габаритов: 179 x 132 мм. Окошко для подведения проводов питания процессора предусмотрено в правом верхнем углу, но его размеры небольшие: длина - 43 мм, высота - 10 мм (13 мм по диагонали с переходом на соседнюю плоскость).

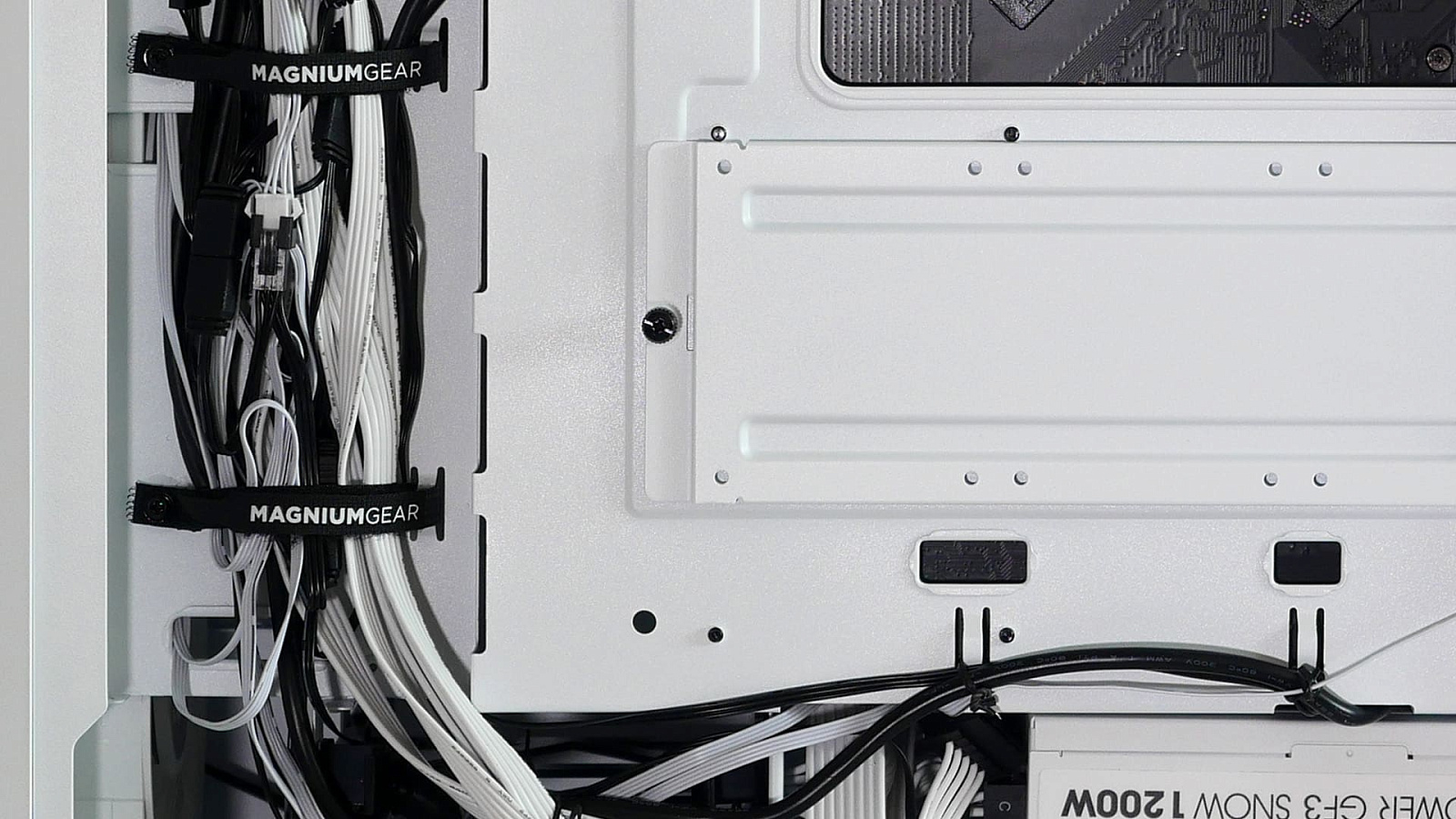

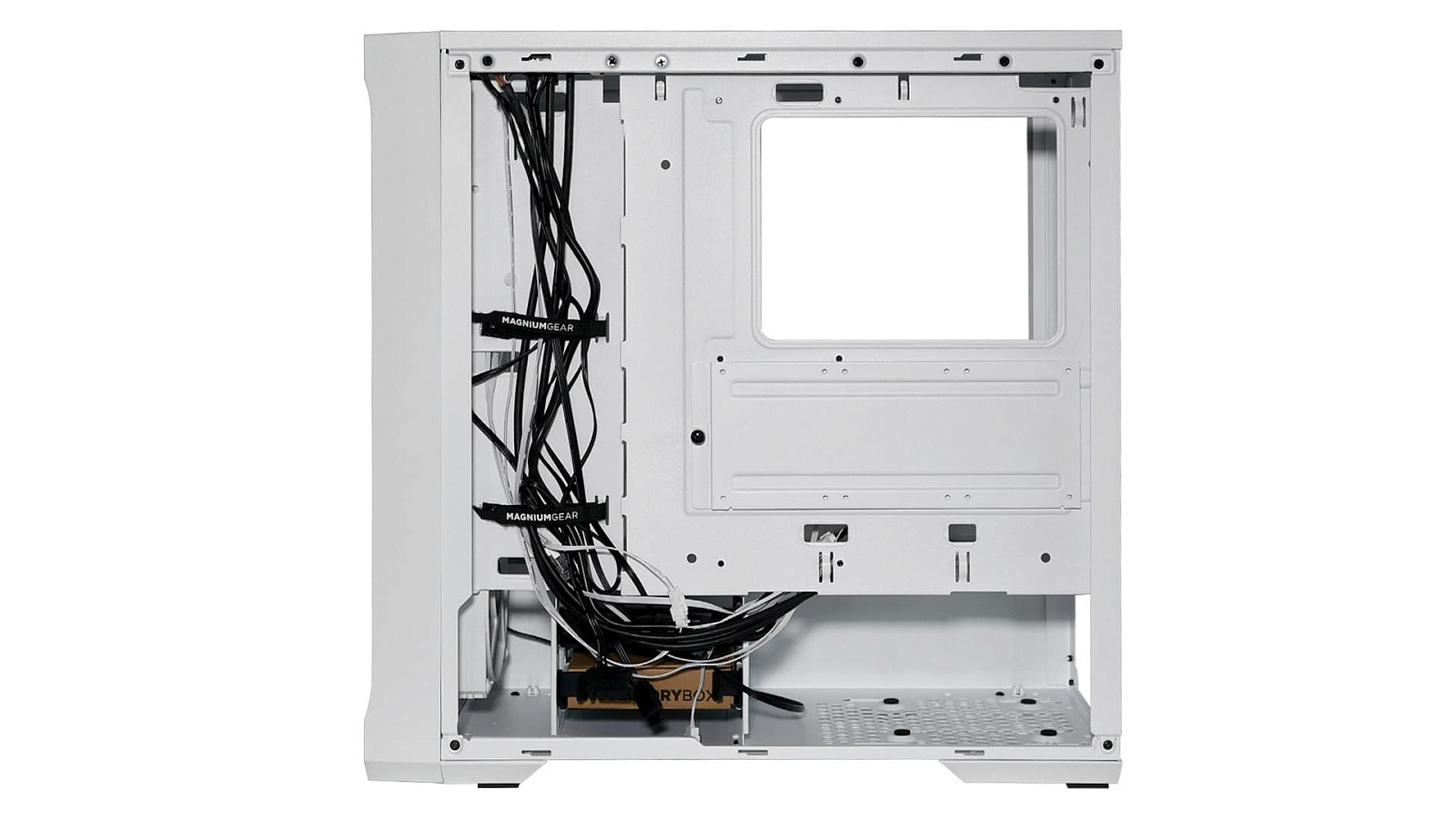

Для основных пучков кабелей сзади левее поддона материнской платы сделана достаточно удобная ниша с двумя брендированными многоразовыми велкро-хомутами и набором мелких ушек под одноразовые стяжки. Однако глубина и здесь относительно небольшая — 35 мм, поэтому желательно подобрать блок питания с кабелями ленточного типа.

Поддержка систем охлаждения

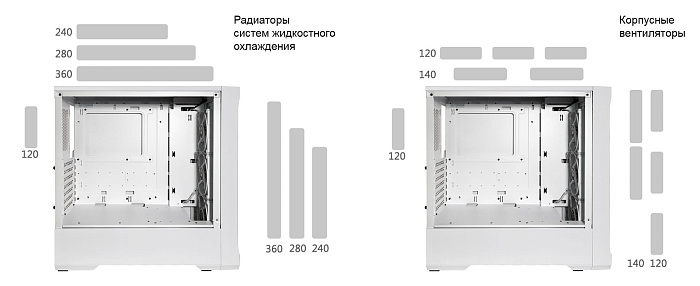

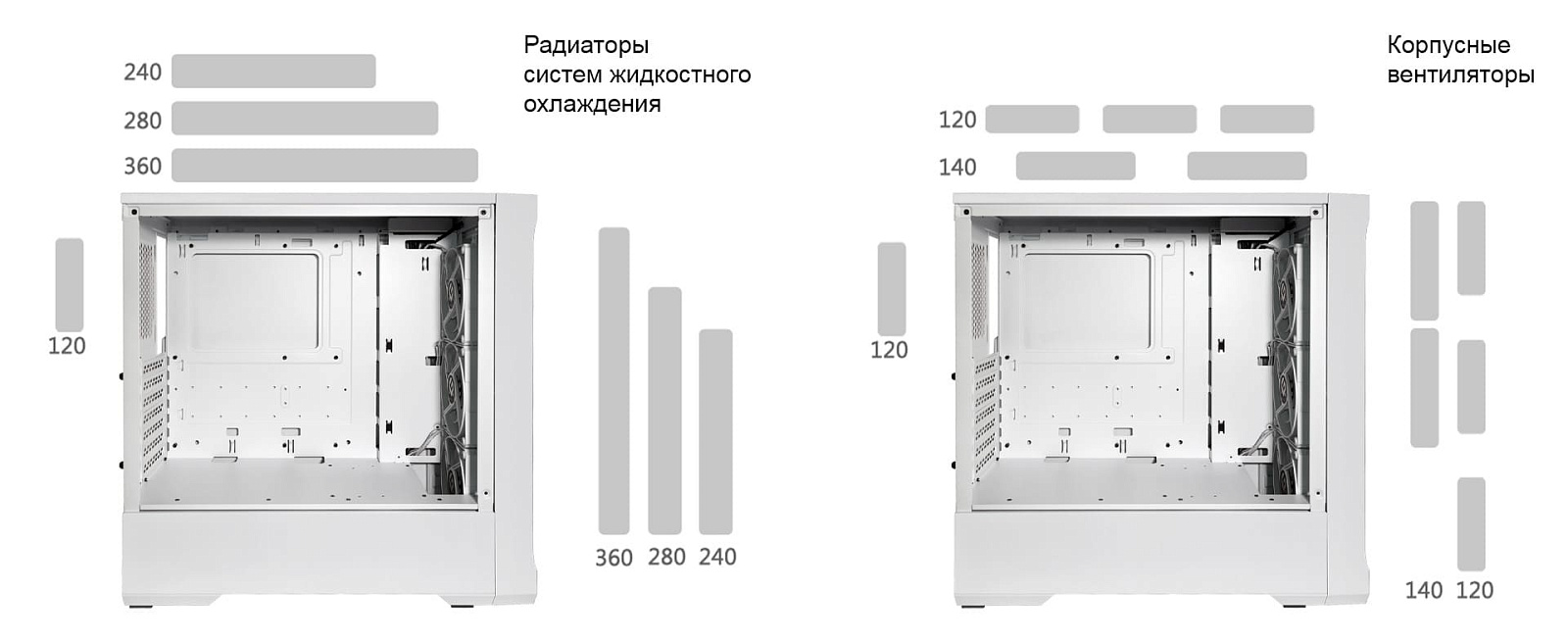

Производитель постарался в достаточно скромных габаритах корпуса предусмотреть установку немалого количества корпусных вентиляторов и одного длинного 360-мм радиатора AIO-системы жидкостного охлаждения. Возможные варианты размещения:

Однако есть ограничения и при планировании конкретной конфигурации с 360 мм радиатором системы жидкостного охлаждения необходимо будет свериться с её точными габаритами, так запас под системы такого типа минимальный и буквально миллиметры решают.

Подсветка

В корпусе MagniumGear Neo Air 2 предустановлены три вентилятора с ARGB-подсветкой, также под верхней панелью спрятан мини-контроллер подсветки с выводом одного кабеля для управления подключенной к нему цепочкой вентиляторов и интегрированной ниже кромки стеклянной панели ARGB-лентой. Фактически от блока переключения эффектов подсветки с двумя кнопками выведены два кабеля: трёхпиновый проприетарный с коннектором на защёлках для установленных вентиляторов и отдельно трёхпиновый распространённого типа для синхронизации с материнской платой или другими системами подсветки.

Управление эффектами осуществляется двумя кнопкой на верхней части корпуса. При подключенном кабеле синхронизации управление полностью передаётся внешнему контролю и кнопки перестают реагировать на нажатия.

Особенности сборки

При проектировании MagniumGear Neo Air 2 сделана попытка заложить в относительно компактные габариты корпуса максимум совместимости с производительными комплектующими и системами их охлаждения, но получился весьма компромиссный вариант. В случае конфигураций с AIO-СЖО типоразмера 360 мм возникают коллизии и порядок закрепления комплектующих надо спланировать заранее, потому как места для маневров при сборке практически нет.

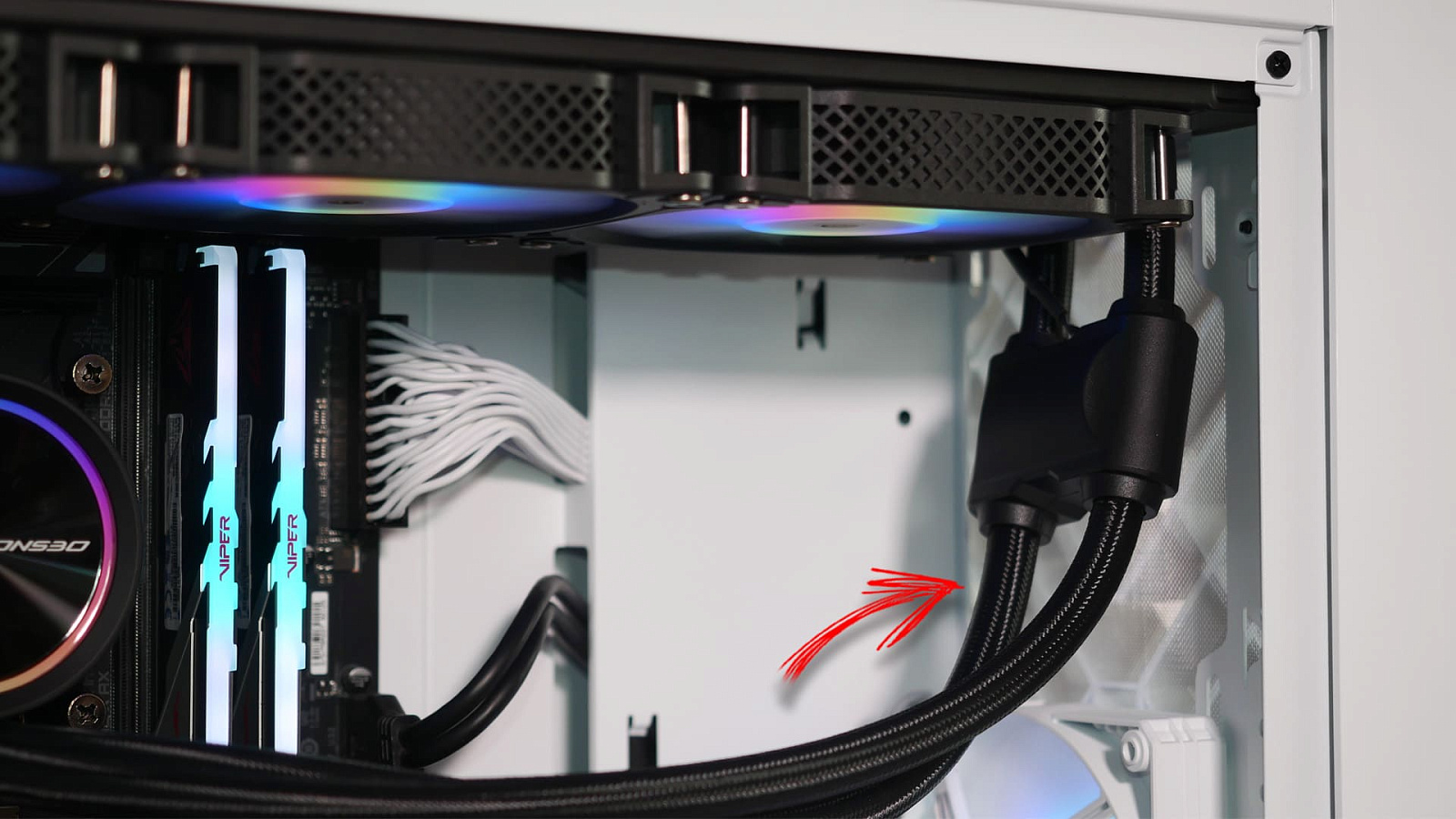

Оставленный запас места под жидкостное охлаждение сверху маленький как по длине, так и по высоте. Установленный радиатор с вентиляторами перекрывает доступ к разъёмам вдоль верхней кромки материнской платы. Да и не любое СЖО формата 360 мм вмещается в принципе. Например, EK-Nucleus AIO CR360 Lux D-RGB с размером радиатора 400,5 x 124,5 x 27 мм не вместилась вообще, а Jonsbo TF-360 ARGB с размером радиатора 397 x 120 x 27 мм встала, что называется, впритык (при условии, что верхний фронтальный вентилятор убран).

Для размещения 360 мм радиатора за фронтальной панелью вертикально также мало места. Вырез в нижней перегородке маленький и завести радиатор в него при уже установленной материнской плате по диагонали с последующим выравниванием вертикально очень трудно. При снятых вентиляторах ширина образовавшегося проема на передней панели небольшая (~121,2 мм) и радиатор от упомянутого выше EK-Nucleus AIO CR360 Lux D-RGB (ширина ~124 мм) через него не пролез, а радиатор от Jonsbo TF-360 ARGB шириной 121 мм проходил впритирку.

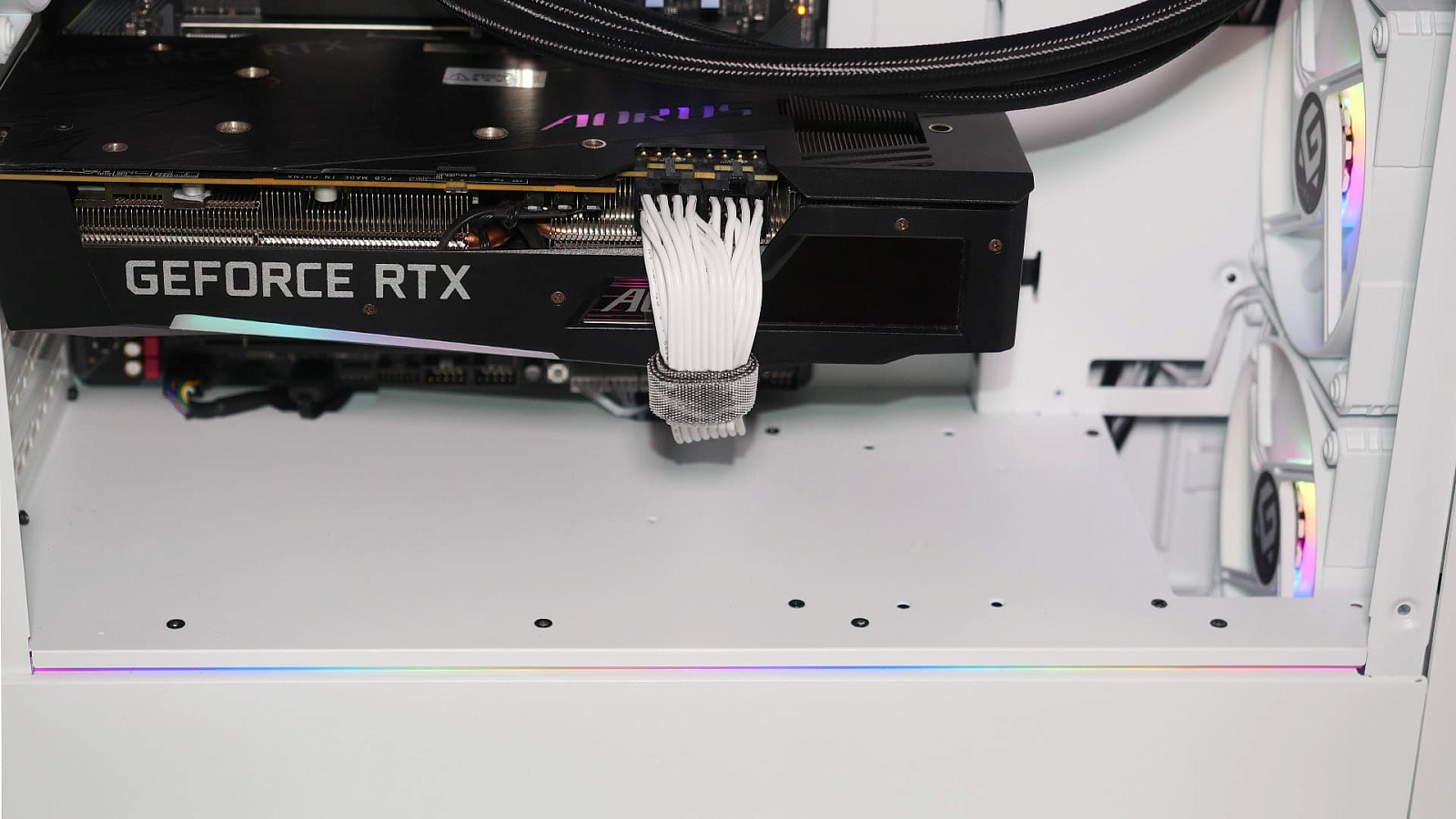

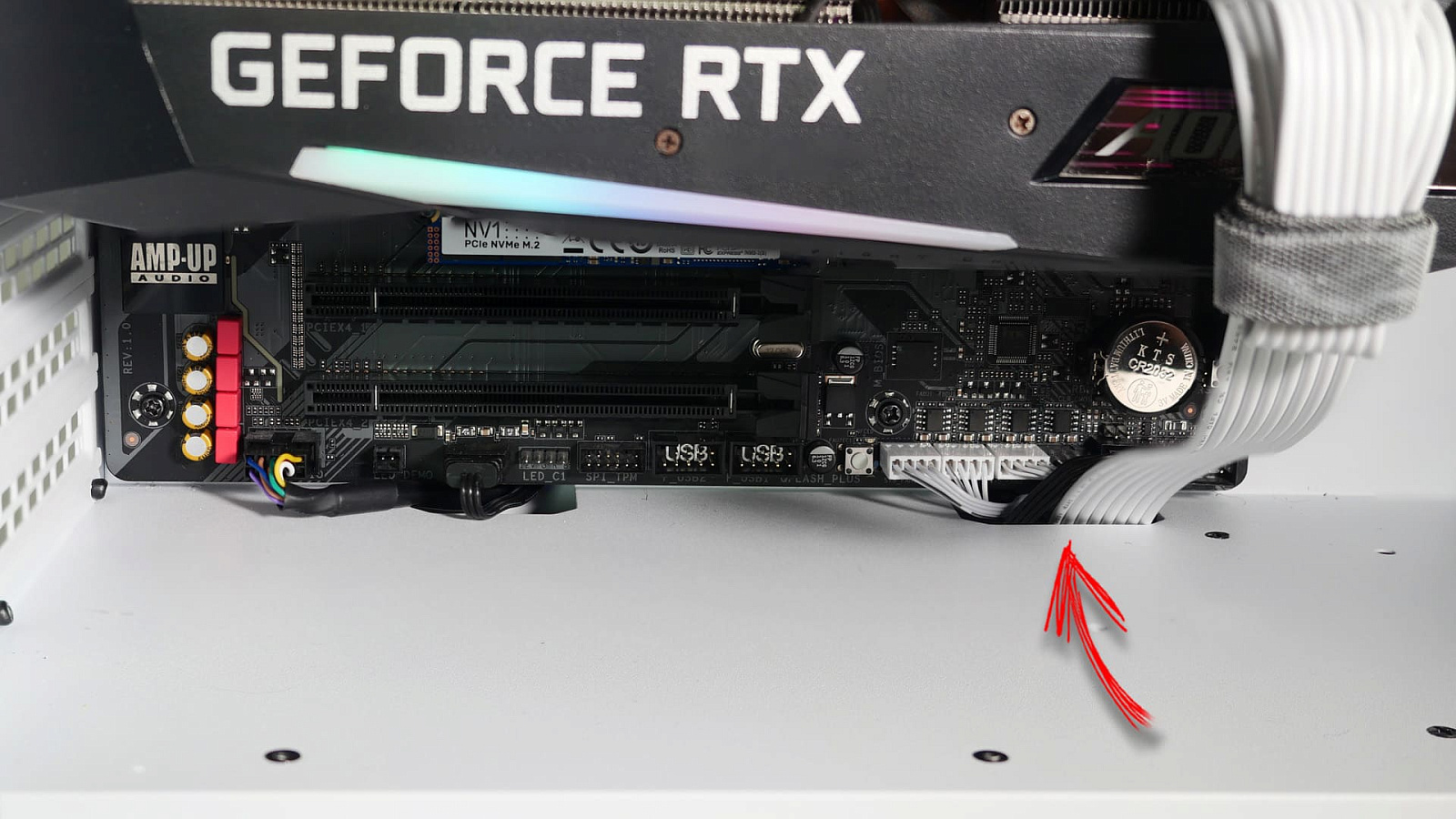

Пара окошек для подведения коннекторов и кабелей вдоль нижнего края материнской платы маленькая. Через них тяжело протаскивать кабель питания видеокарты. Подключение кнопок и индикаторов передней панели осуществляется коннектором F_PANEL, а не отдельными одно- и двухпиновыми коннекторами, поэтому перед сборкой необходимо убедиться, что он подходит для конкретной модели платы. С современными "материнками" проблем быть не должно, а при сборке с платой былых лет могут быть нюансы.

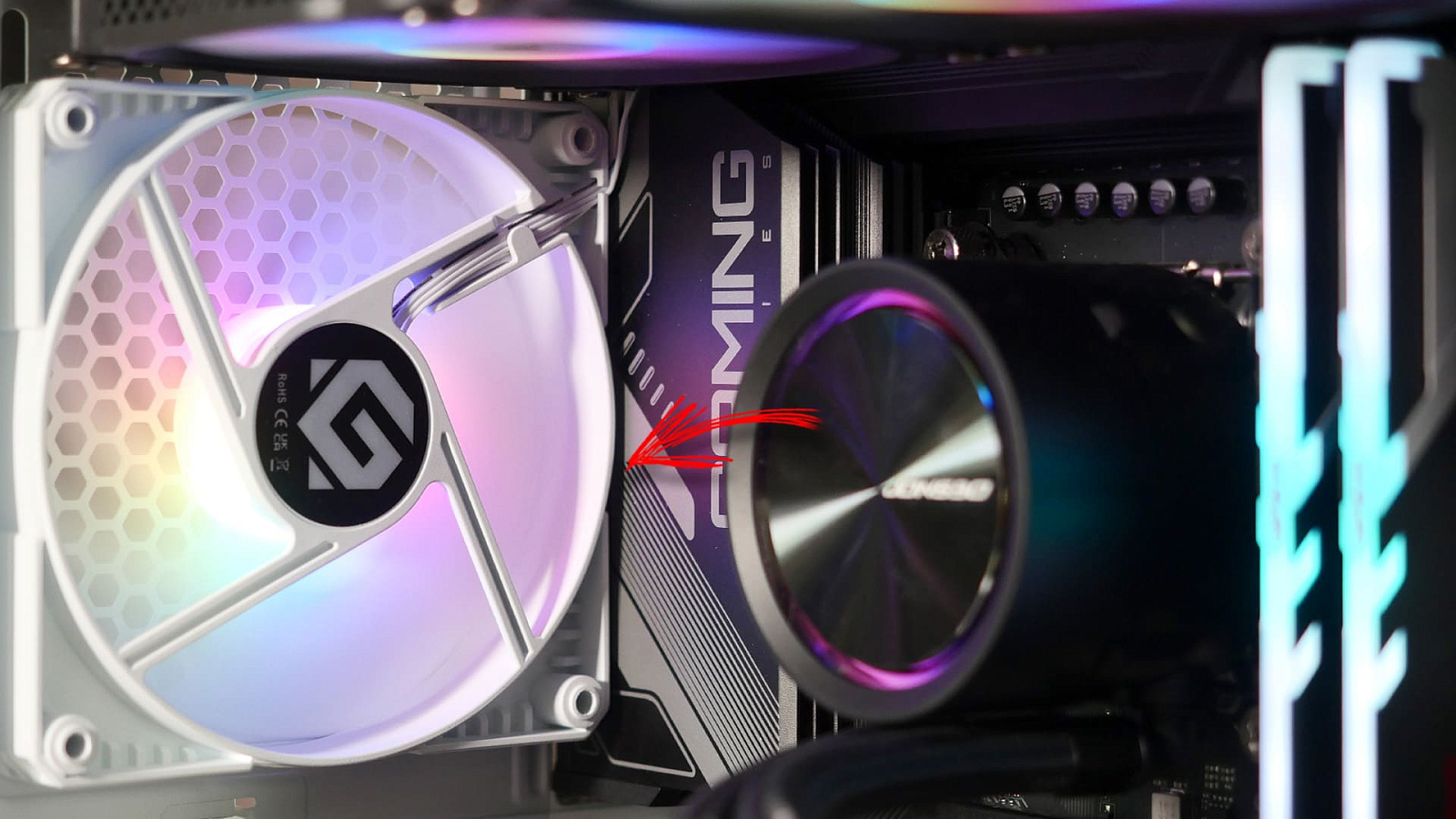

При размещении на задней стенке 120 мм вентилятора отступ от декоративного кожуха материнской платы остался буквально 1 мм. С другими моделями, на которых бывают накладки и радиатор выше, может возникнуть коллизия.

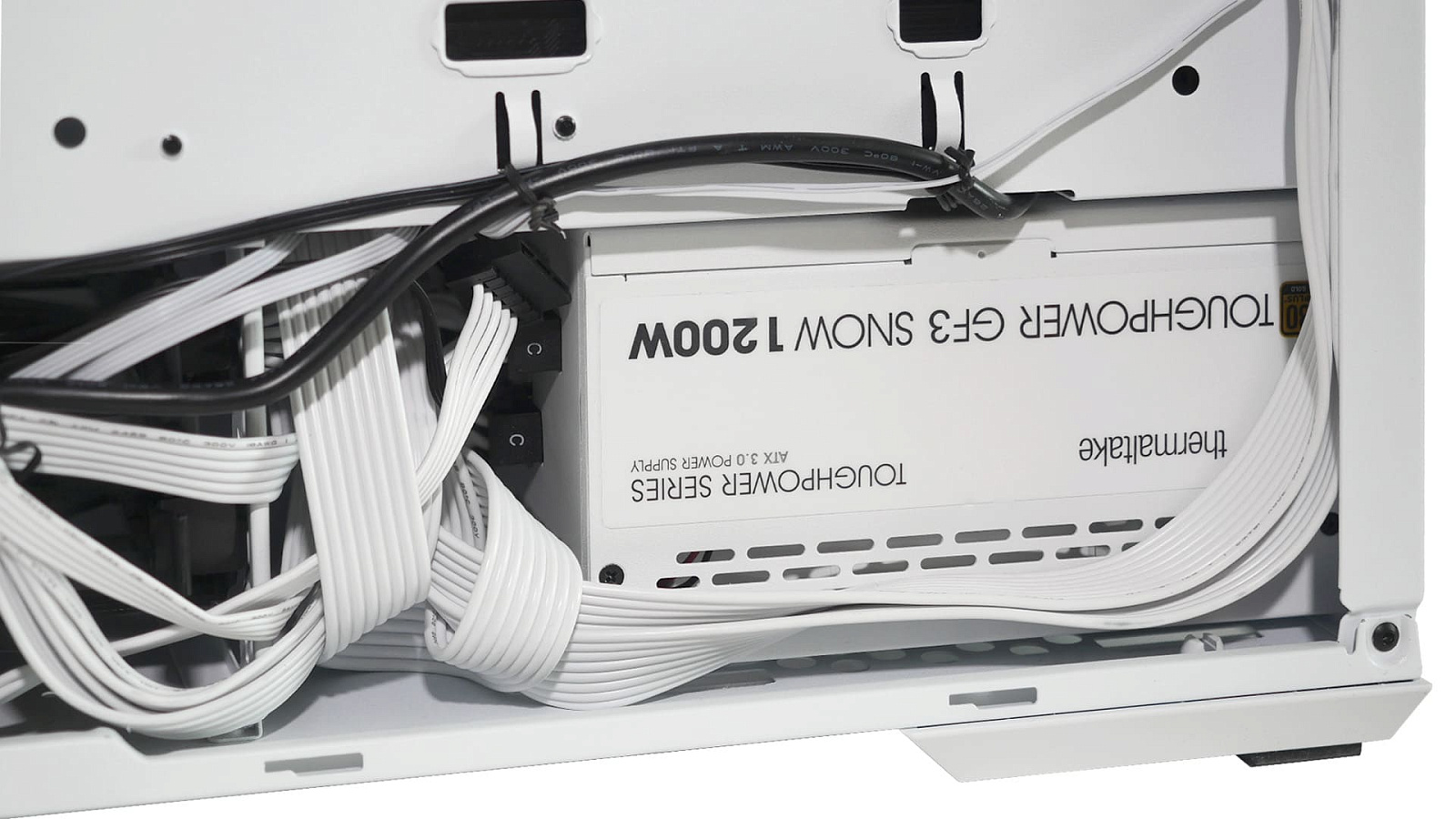

Из-за прямого подвеса без переходной рамки применение блока питания с полностью модульными кабелями не имеет особого смысла. Места для установки мощных моделей и их кабелей в принципе достаточно, даже при неснятой корзине дисков. Единственная рекомендация — использовать плоские кабели "ленточного" типа, так как застенки относительно небольшие.

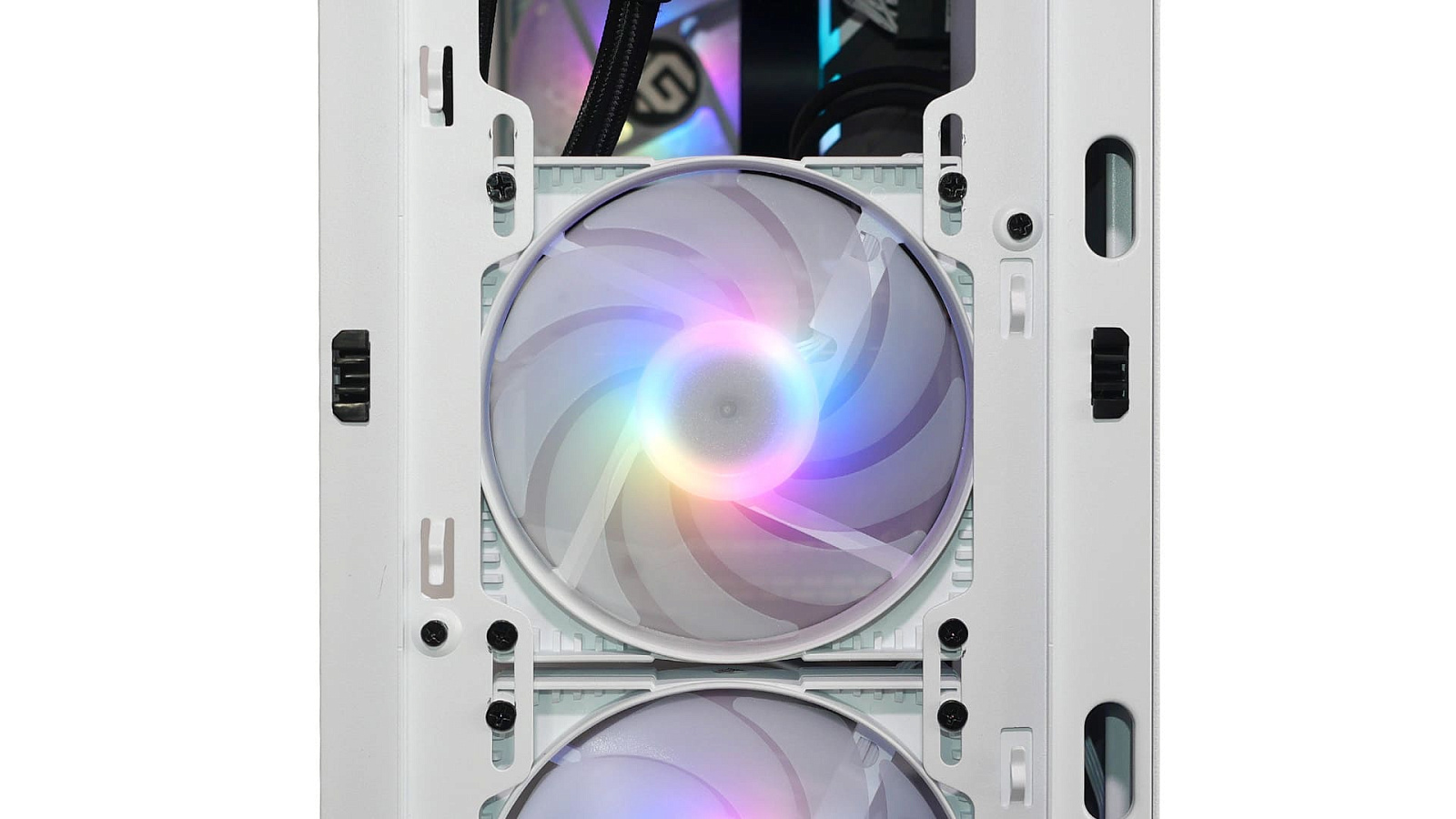

Доступ к вентиляторам или радиатору за фронтальной панелью в процессе эксплуатации удобный. Почистить или обслужить будет просто.

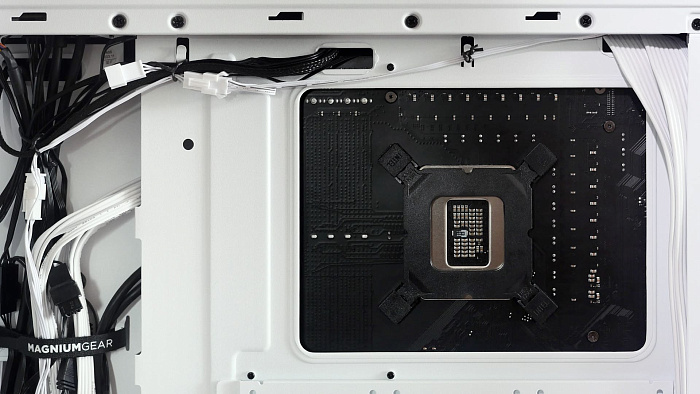

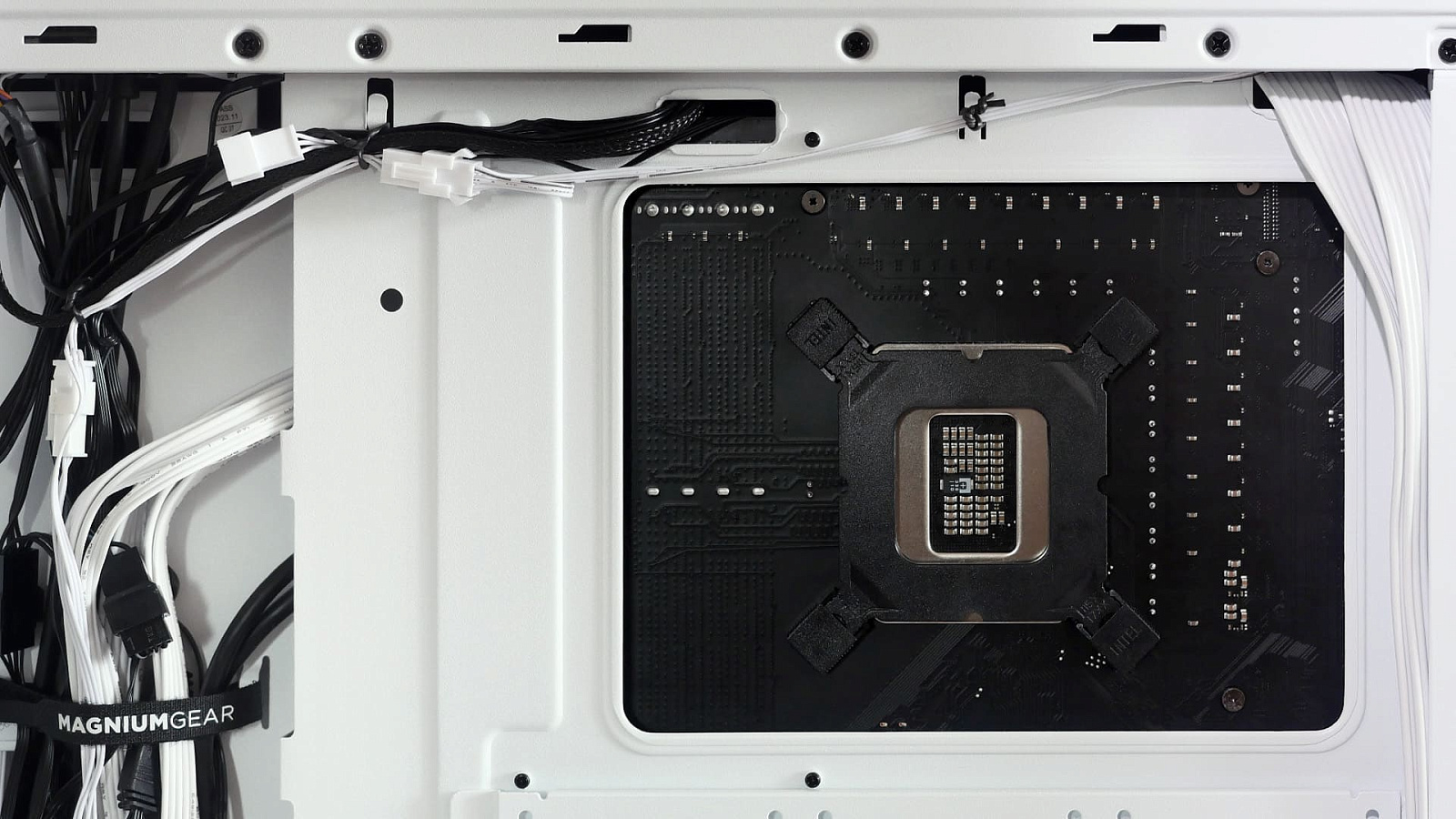

Окно для доступа к бэкплейту имеет неплохие размеры и снимать материнскую плату для установки креплений кулера или водоблока не потребуется. А вот окно для протягивания кабелей дополнительного питания к процессору маленькое. Неразборные штекеры 8-pin проходят через него с трудом.

Места для укладки кабелей в застенках маловато. Как уже было упомянуто выше, желательно применение блоков питания с проводами ленточного типа, так как плотные пучки другого типа будет тяжело уложить в имеющиеся ниши.

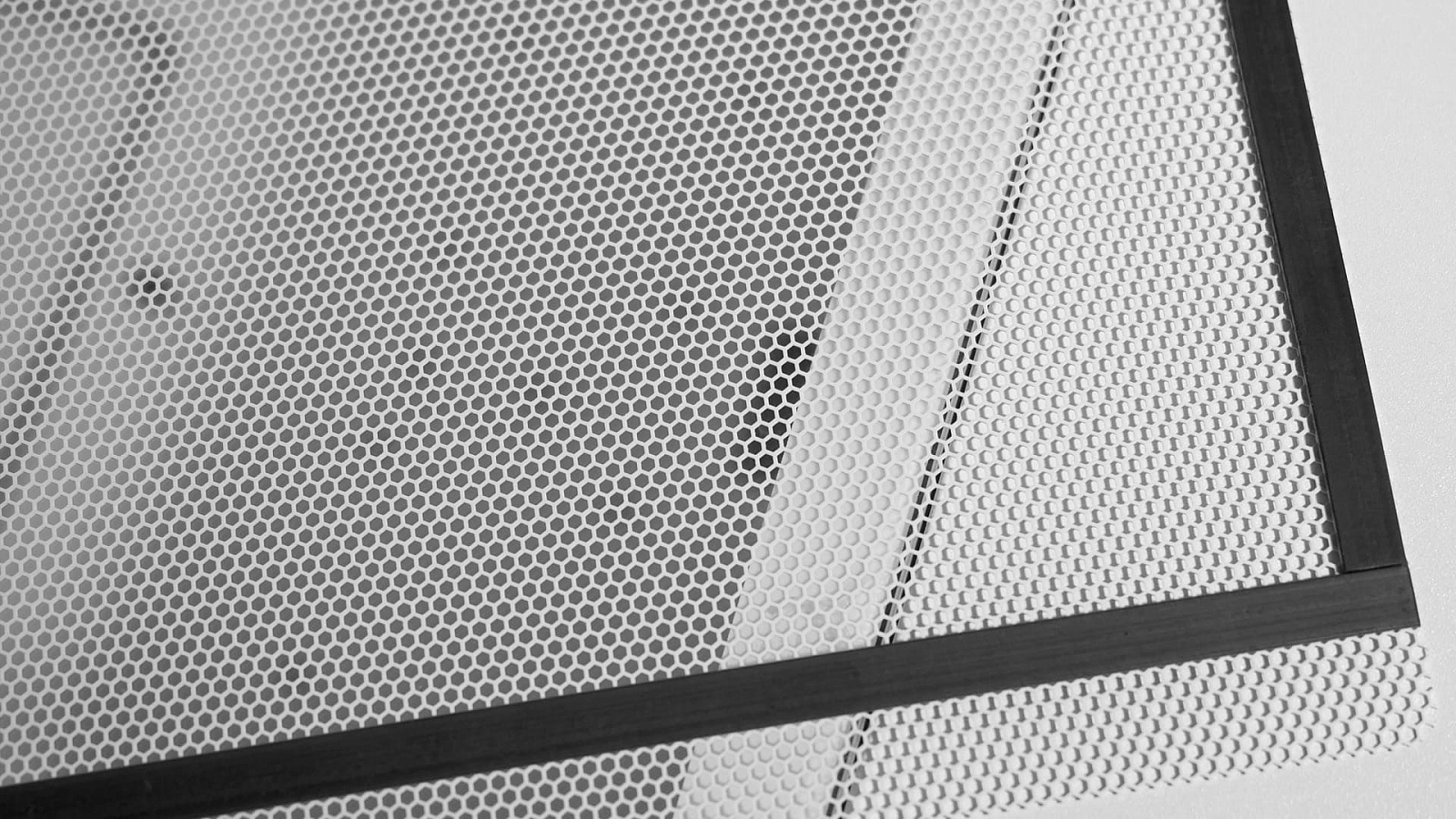

Пылевые фильтры в корпусе сделаны удобно. Их несложно снимать и легко чистить.

Тестирование

При тестировании MagniumGear Neo Air 2 применялись популярные утилиты для стресс-нагрузки комплектующих: FurMark версии 2.2.0.0, Prime95 версии 30.5 build 1 и OCCT версии 12.1.18. Мониторинг показаний температурных датчиков устройств осуществлялся с помощью программы HWiNFO версии 8.00. В игровых тестах использовались актуальные на момент подготовки обзора: Steam-версия PUBG: Battlegrounds, UPlay-версия FarCry New Dawn, а также The Outer Worlds Spacer's Choice Edition и Thief из лаунчера Epic Games. Уровень шума вентиляторов измерен прибором Актаком АТЕ-9015 с расстояния 1 метр в помещении без специальной подготовки с фоновым шумом менее 30 дБА. Скорость воздушного потока вентиляторов измерена анемометром BTMeter BT-100 вплотную к крыльчатке.

Конфигурация тестового стенда

Скорость и шум вентиляторов

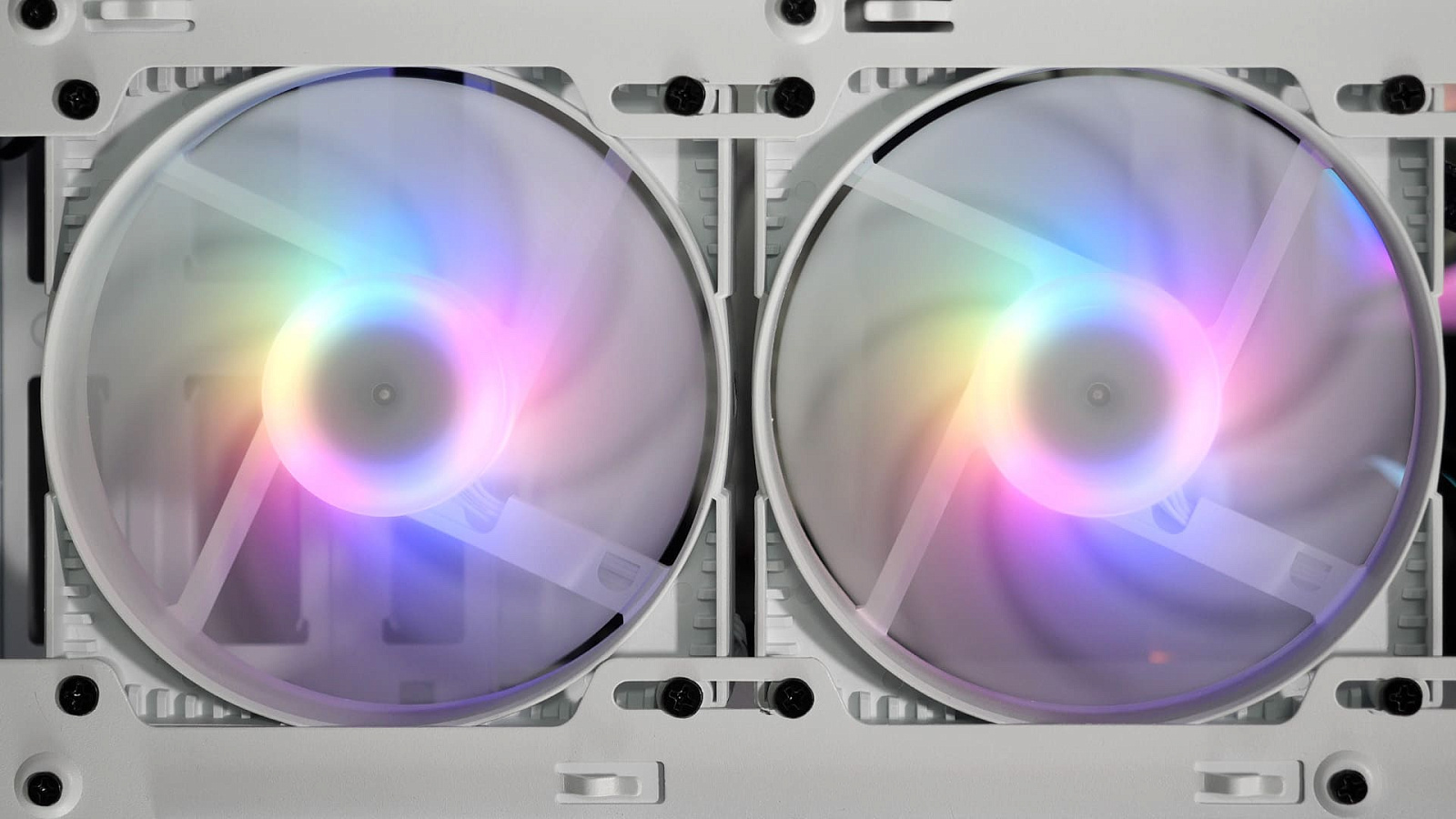

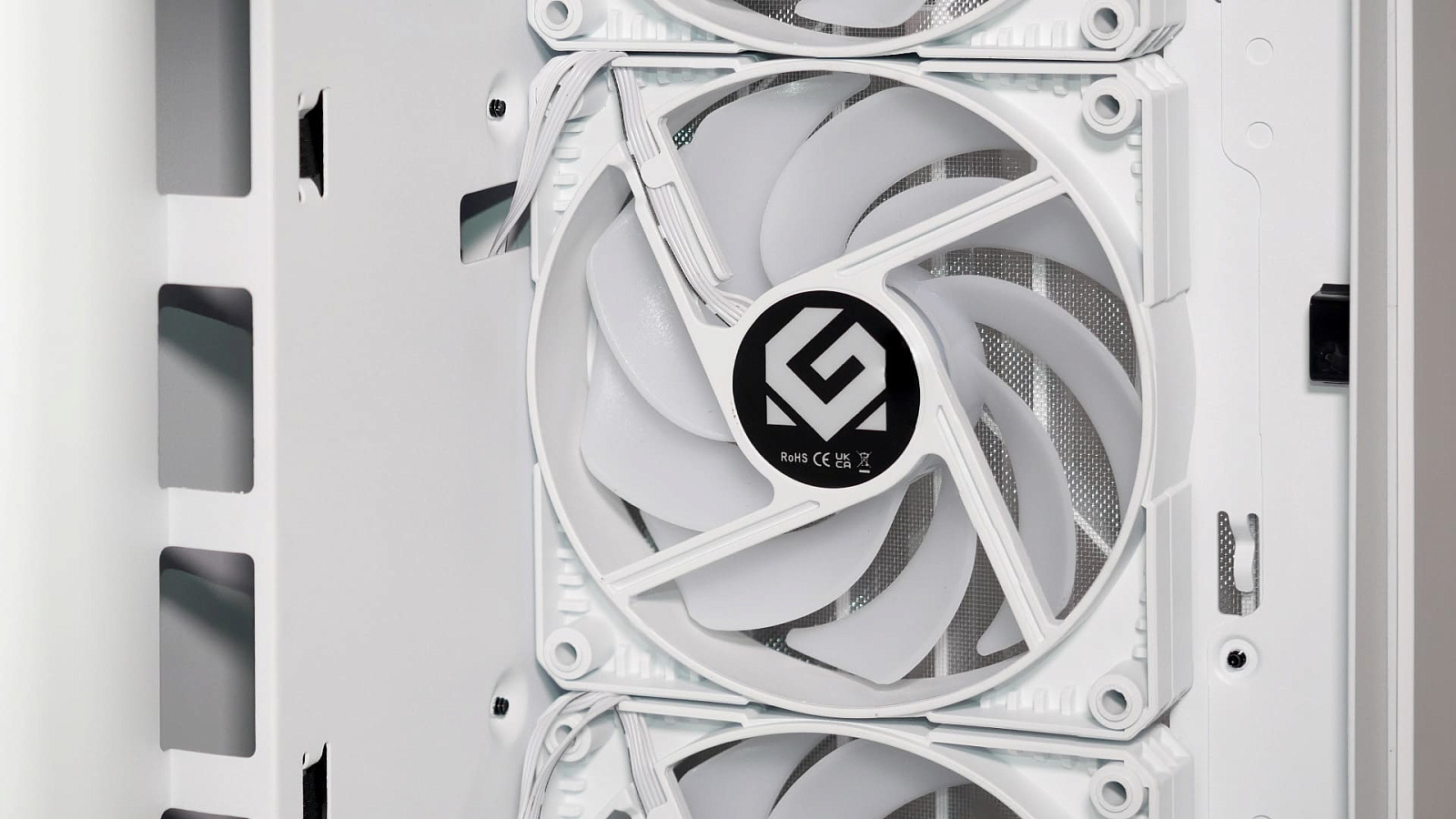

В корпусе MagniumGear Neo Air 2 предустановлено три вентилятора размерами 120 х 120 х 25 мм, на которых из маркировки присутствуют только наклейки с логотипом MagniumGear.

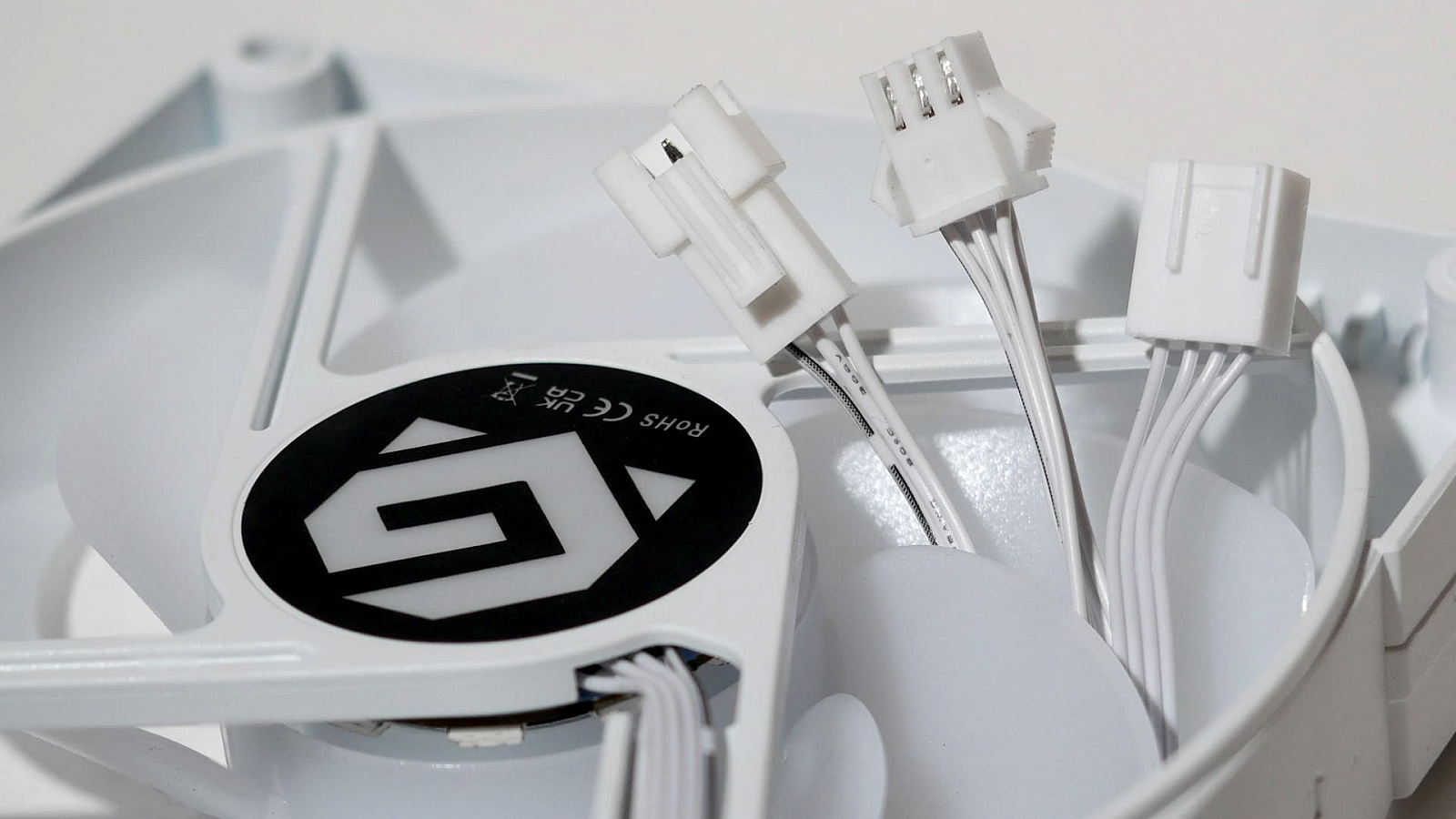

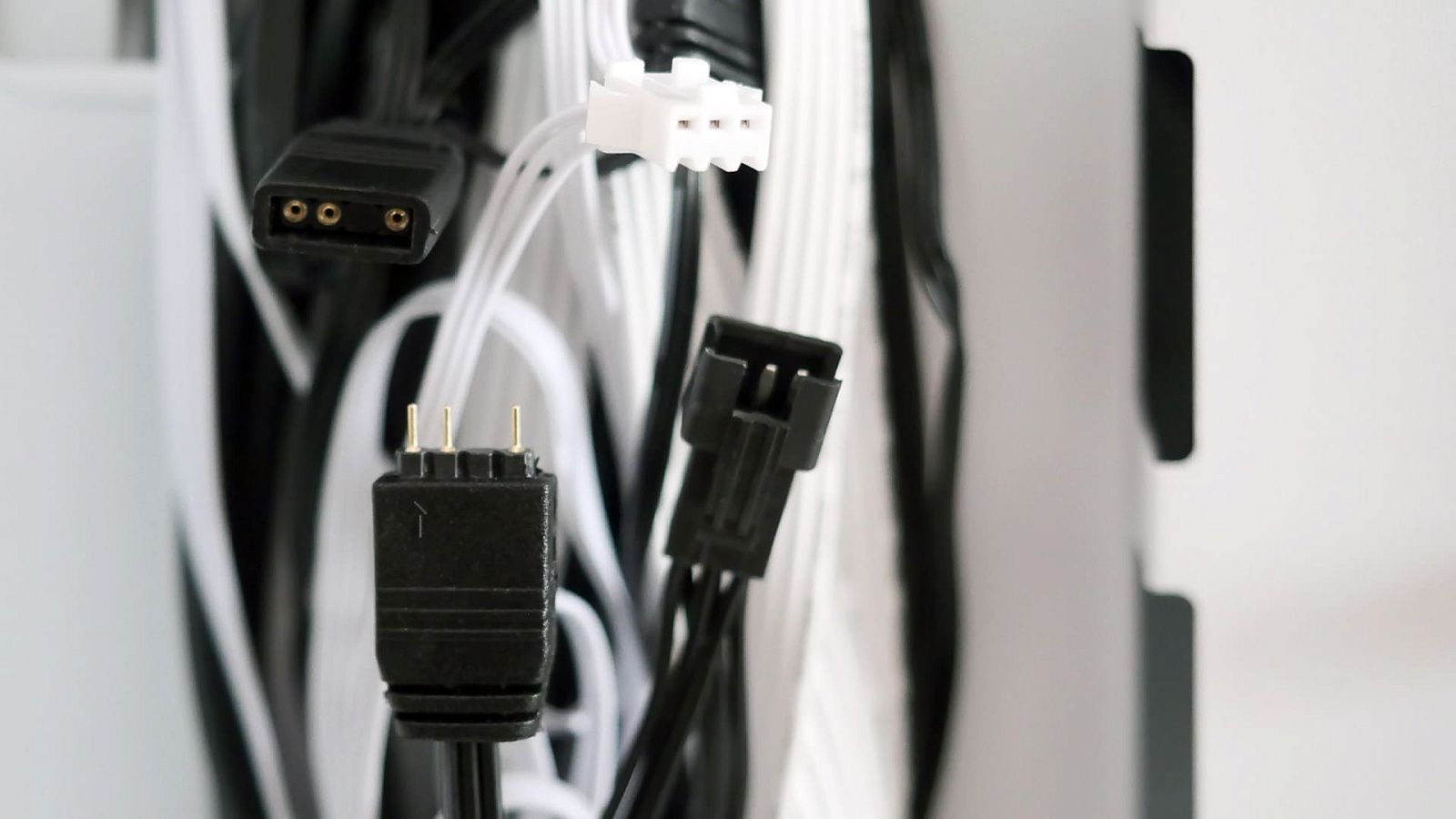

Для подключения от каждого вентилятора выходит по два кабеля с белыми проводами и коннекторами: один для питания подсветки с проприетарным коннектором на защёлках, а также ответвлением для включения по цепочке, и один для питания мотора со стандартным четырёхконтактным штекером (4-pin PWM).

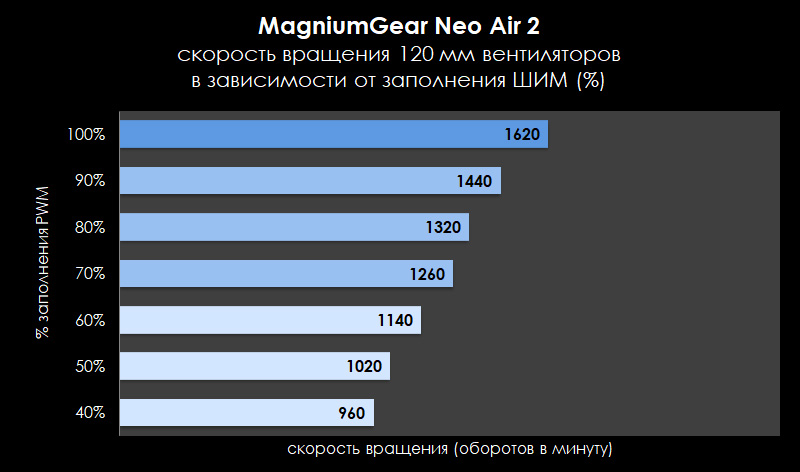

Измеренная скорость вентиляторов — до 1600 оборотов в минуту, с допустимой погрешностью 10%.

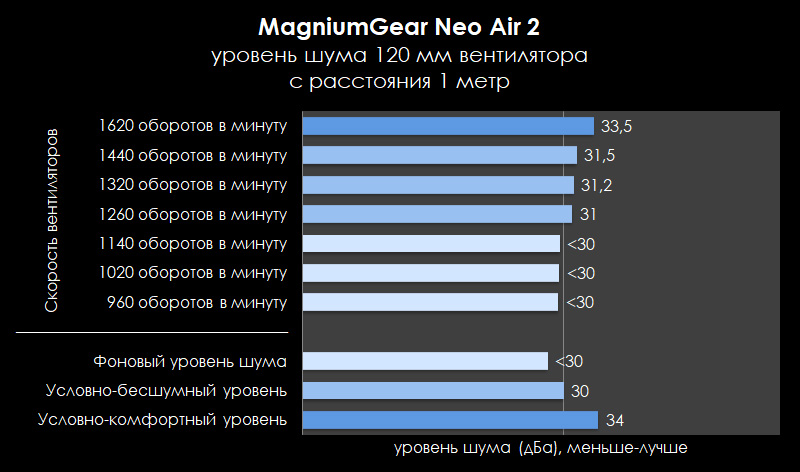

Уровень шума можно охарактеризовать как относительно небольшой, но обладающий неприятными на слух призвуками. При максимальной скорости вращения он не превысил условно-комфортный уровень в 34 дБА с расстояния 1 метр, однако с некомфортными гудящими нотками .

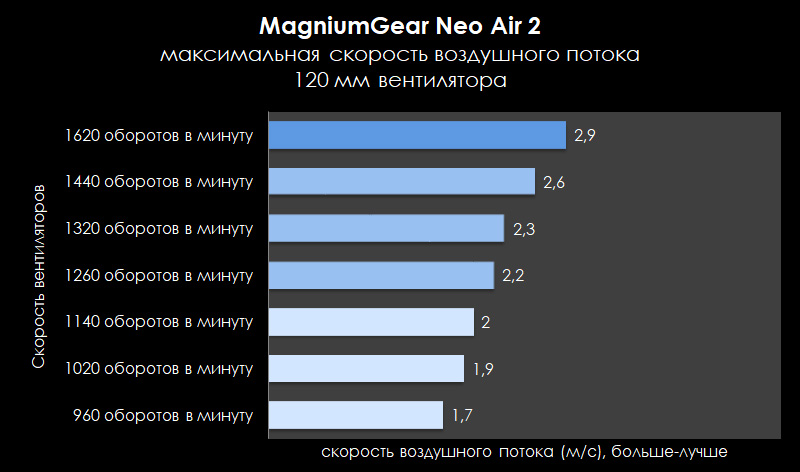

Эффективность относительно небольшая для 120 мм экземпляров. Максимальная скорость генерируемого воздушного потока при использовании в качестве корпусного вентилятора без пылевого фильтра — до 2,9 м/с.

Температура компонентов под нагрузкой

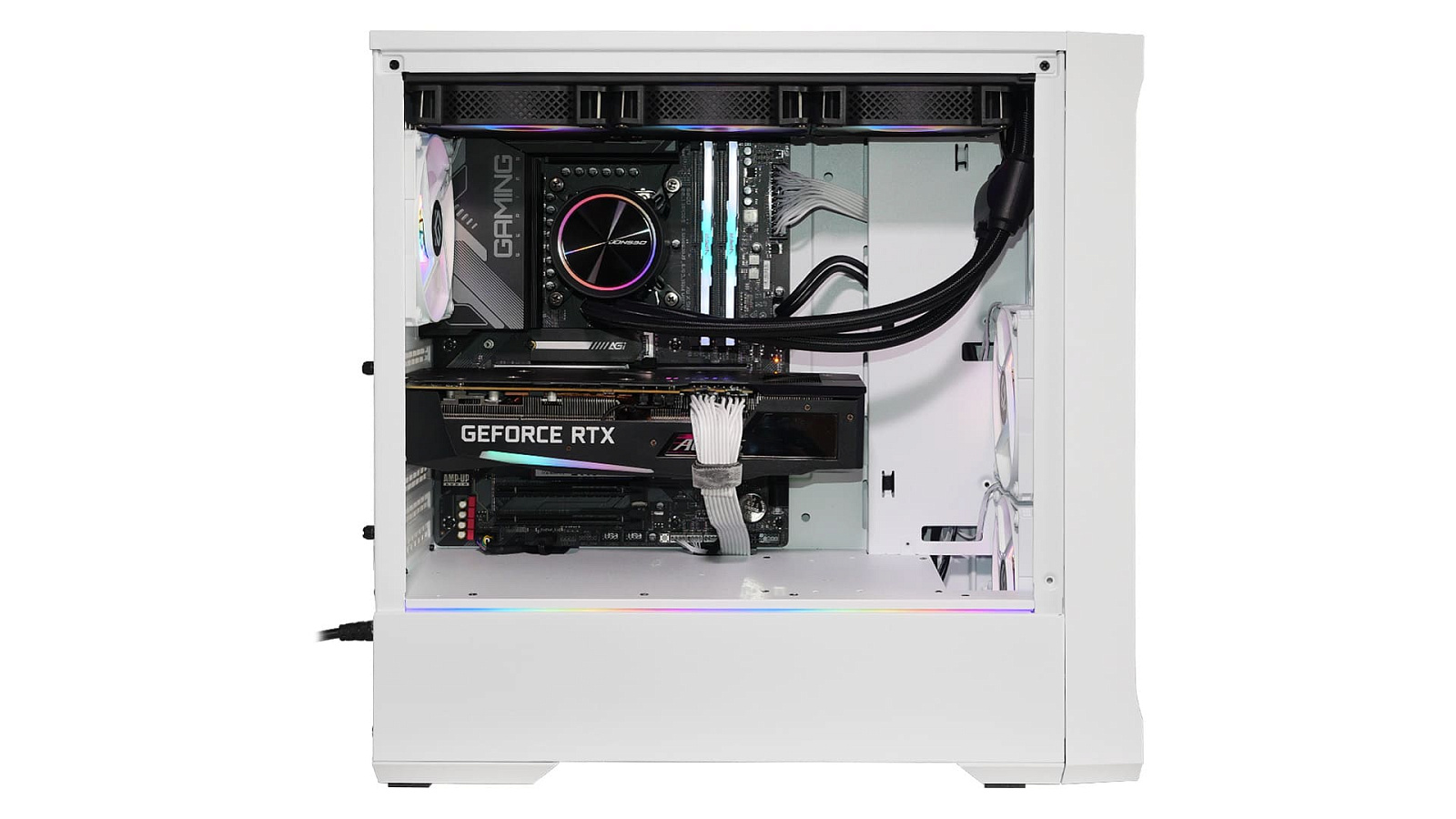

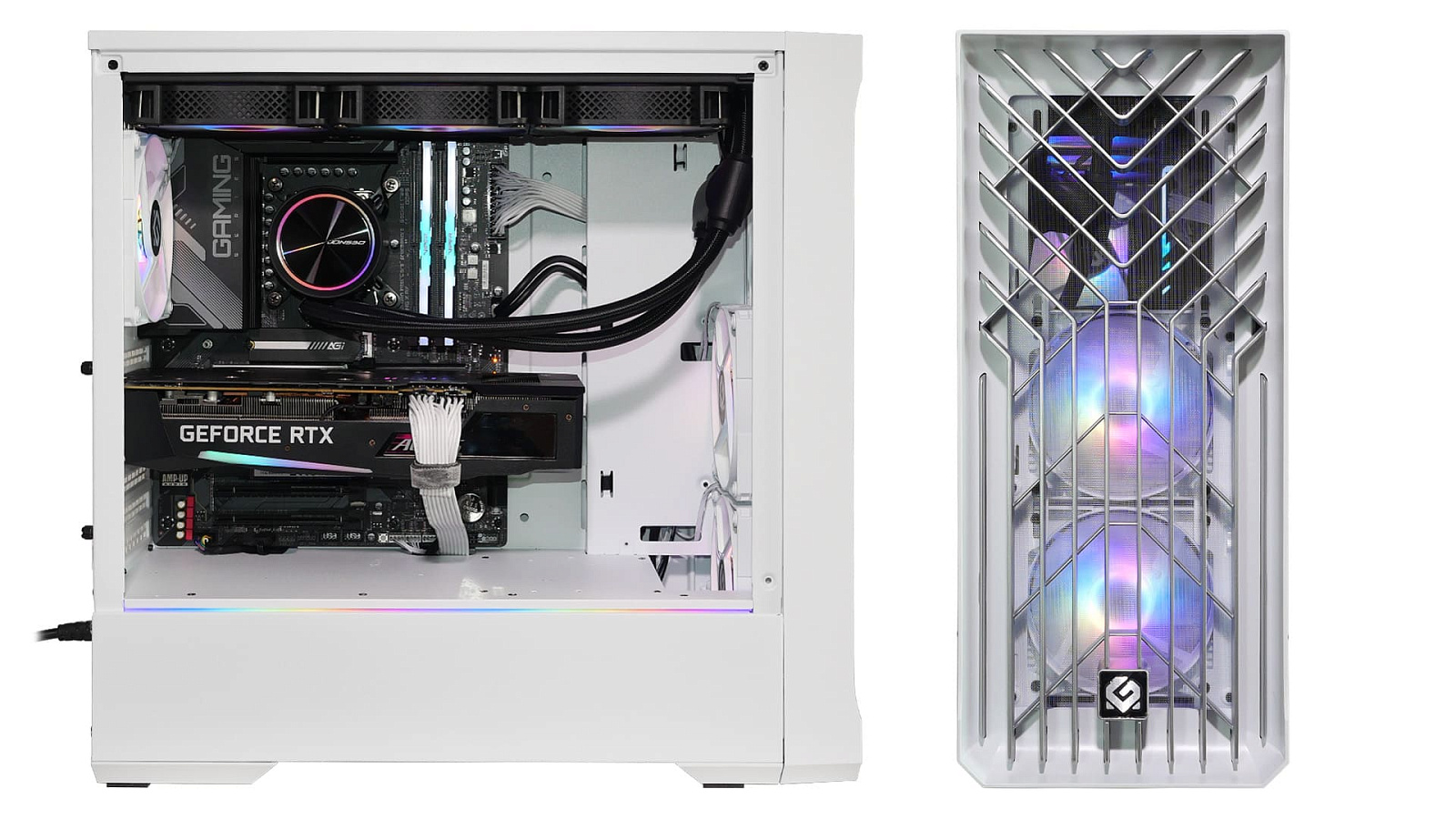

В протестированной конфигурации радиатор системы жидкостного охлаждения Jonsbo TF-360 ARGB вместился только сверху, поэтому верхний фронтальный вентилятор в корпусе пришлось переставить на заднюю стенку, чтобы не мешать выводам шлангов AIO-СЖО. Так как оставшиеся спереди два вентилятора стоят в невыгодном положении со смещением вниз, вентилятор на задней стенке был установлен на втягивание воздуха в корпус для обдува радиаторов VRM материнской платы и лучшего потока к радиатору СЖО.

В качестве значений для построения диаграммы уровня нагрева использовалась средняя температура комплектующих за 30 минут тестов при четырёх сценариях использования ПК:

Во время стресс-тестирования в программе OCCT потребление Intel Core i5-13600KF без разгона достигало значения CPU Package=218 Вт. Снять такое количество тепла с относительно небольшого кристалла и крышки процессоров Intel 13-го поколения сможет не каждая AIO-СЖО, поэтому для исключения троттлинга потребление CPU было сделано программное ограничение лимита потребления на уровне PL=200 Вт с помощью утилиты GCC от материнской платы. Потребление видеокарты Gigabyte AORUS RTX 3070 Master 8G в тестах достигало отметки 270 Вт по датчику GPU Power.

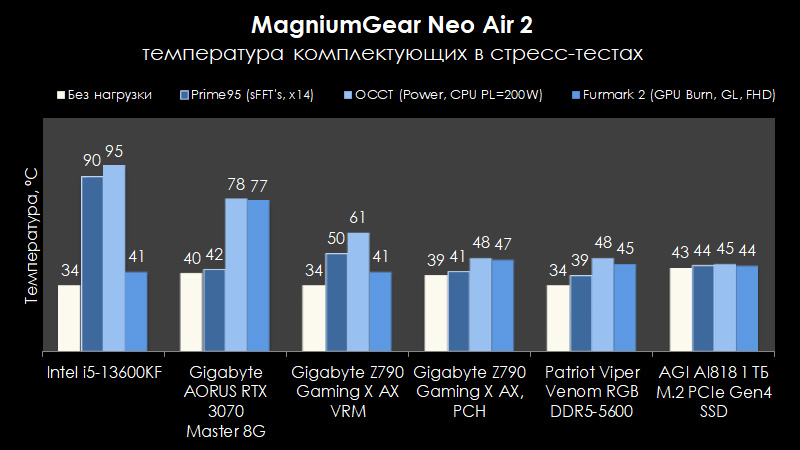

Итоговая температура компонентов после получасового прогрева при таких нагрузках приведена на диаграмме ниже. Полученные значения коррелируют с тестами аналогичной конфигурации в других корпусах сопоставимого внутреннего объёма и не показывают недостатка охлаждения компонентов.

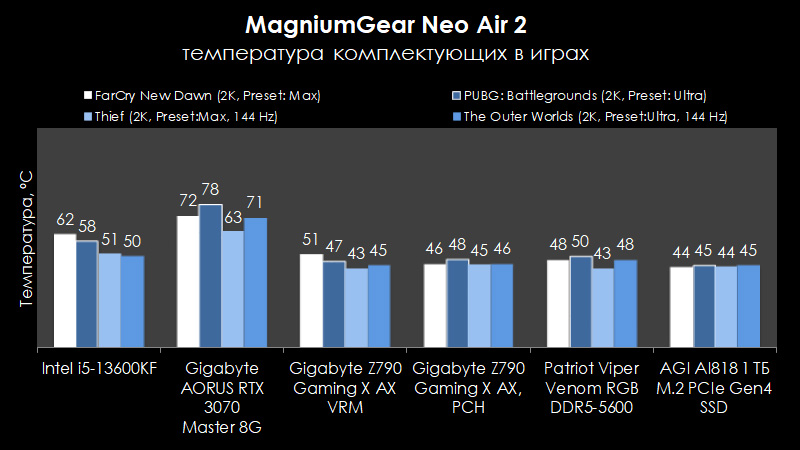

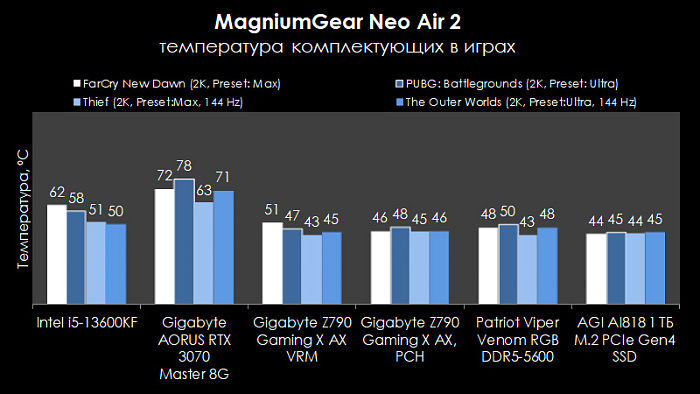

В играх ситуация значительно лучше, так как потребление компонентов заметно ниже стрессовых вариантов, особенно для центрального процессора. С оглядкой на полученные результаты можно сделать вывод о достаточной продуваемости корпуса и эффективной работе охлаждения в конкретной конфигурации.

Заключение

MagniumGear Neo Air 2 — корпус, который на бумаге обладает хорошей совместимостью с производительными комплектующими, но на практике не всё так просто, как хотелось бы. По опыту, полученному при сборке реального системного блока, на его основе можно рекомендовать использование для охлаждения центрального процессора либо небольшого башенного кулера высотой до ~162 мм или AIO-СЖО с радиатором формата 240 мм или 280 мм, так как более крупные не факт, что вместятся без проблем. Также желательно применение в конфигурации собираемого ПК блока питания с кабелями ленточного типа, так как застенки относительно небольшие и толстые пучки проводов тяжело укладывать. Третья рекомендация, которая упростит сборку: применение БП с разборными на две части восьмиконтактными коннекторами дополнительного питания процессора, так как их будет легче просунуть в окошко на задней стенке, сделанное неоправданно маленьким. Если спланировать конфигурацию с учетом этих трёх рекомендаций, то на базе MagniumGear Neo Air 2 получится собрать стильный и производительный игровой ПК с хорошей продуваемостью установленных комплектующих.

Достоинства MagniumGear Neo Air 2:

Недостатки:
