Обзор и тест процессорной системы охлаждения Noctua NH-D9DXi4 3U

Австрийская компания Noctua продолжает удивлять общественность интересными новинками и продуктами. В данном материале мы обратится к одной неоднозначной процессорной системе охлаждения - Noctua NH-D9DXi4 3U. И пусть наименование кулера не повергает вас в шок -в каждой цифре разработчики зашифровали определенное значение, раскрывающее характеристику модели. К примеру, D9 символизирует об используемом вентиляторе типоразмера 92 мм, DX – линейка процессорных систем охлаждения для процессоров Intel Xeon, i4 – четвертое поколение с поддержкой сокета LGA2011, 3U – единица измерения высоты специального оборудования, где один юнит равен 44,45 мм.

Изучая более подробно спецификации и учитывая последние рассмотренные особенности, кулер Noctua NH-D9DXi4 3U выделяется тем, что предназначен для серверных решений Intel Xeon -мощных и производительных Intel Core i7, ориентированных на разъемы LGA2011 (-v3), LGA1356 и LGA1366при компактныхразмерах.

Спецификация

  • Бренд: Noctua;
  • Модель: NH-D9DXi4 3U;
  • Тип: Воздушный кулер;
  • Совместимые сокеты: IntelLGA2066, LGA2011-0 & LGA2011-3 (Square ILM & Narrow ILM), LGA1356, LGA1366 (wtih Xeon backplate);
  • Размеры кулера: 110 х 95 х 95 мм (110 х 95 х 95 мм без вентилятора);
  • Масса: 531 г (428 г радиатор);
  • Количество тепловых трубок: 4 х 6 мм;
  • Количество пластин радиатора: 2 х 35;
  • Модель вентилятора:Noctua NF-A9 PWM;
  • Размеры вентилятора: 92 х 92 х 25 мм;
  • Скорость вращения: 400-2000 об/мин;
  • Гарантия: 6 лет;
  • Стоимость: 3700 руб.

Упаковка и комплектация

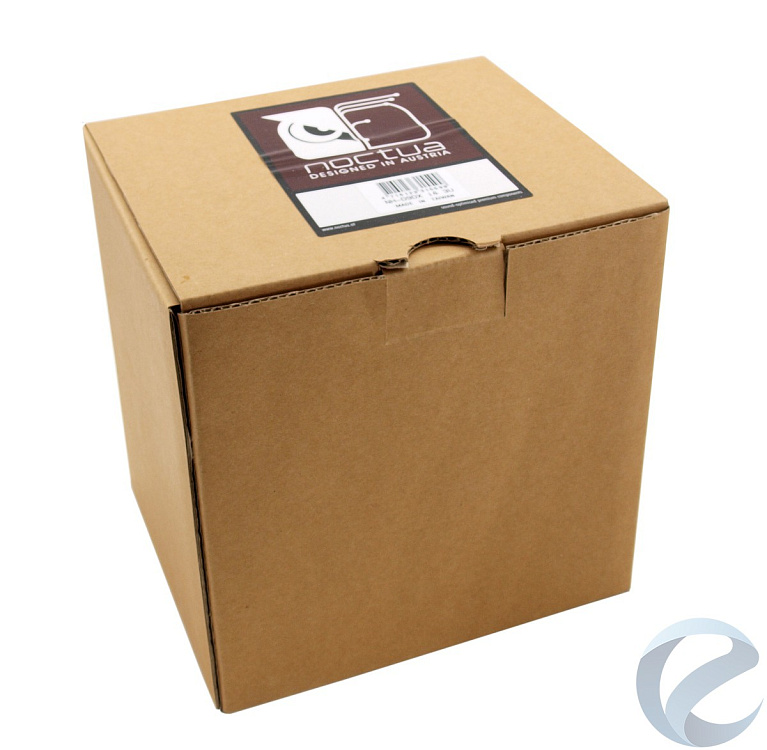

Процессорный кулер Noctua NH-D9DXi4 3U поставляется в простой картонной упаковке без различительных знаков кроме одной единственной наклейки на верхнем торце коробки. Но и на ней информация очень скудна: указаны страна-изготовитель, наименования производителя и модели, внутренний индекс.

Отличительной особенностью продукции компании Noctua является внутренняя упаковка, где все разложено по отдельным боксам для удобствапользования и защиты комплектующих.

Непосредственно система охлаждения Noctua NH-D9DXi4 3U помещена в двойной слой картона и отделена от основной секции коробкой с комплектацией. Создается общее впечатление, что процессорный кулер занимает менее половины пространства упаковки, что на самом деле является правдой.

Не остался без внимания комплект поставки. Здесь у нас и подробное руководство пользователя с изображениями по установке, и специальный ключ-отвертка, предназначенный для того, чтобы пользователь не беспокоился и не отвлекался поисками собственных инструментов, а также тюбик с термопастой и креплениями в отдельном пакете.

Внешний вид и дизайн

Процессорный кулер Noctua NH-D9DXi4 3U имеет конструкцию радиатора так называемого U-типа, где тепловые трубки изогнуты в виде английской буквы «U» и нижняя часть контактирует с основанием радиатора, передавая тепло на ребра системы охлаждения. В эталонном исполнении новинка использует только один вентилятор типоразмера 92 мм. Перед нами модель Noctua NF-A9 PWM, ранее рассмотренная в нашем обзоре «Обзор вентиляторов Noctua NF-A9 PWM и Noctua NF-F12 PWM». Вентилятор нам понравился эффективностью в своем классе, высоким ресурсом работы (более 150.000 часов), низким уровнем шума и использованием гидродинамическим подшипником.

Основная конструктивная особенность процессорного кулера Noctua NH-D9DXi4 3U заключается в небольших размерах, которые позволяют использовать его в компактных корпусах mini-Tower. Система охлаждения построена таким образом, что высота охладителя не превышает 110 мм, а ширина едва достигает 95 мм. Однако пришлось пожертвовать количеством тепловых трубок, снизив их общее число до четырех, диаметр каждой остался неизменным – 6 мм. Отразились габариты и на числе пластин радиатора, где крупноразмерные модели могли отметиться ребрами в количестве 40-50 штук, то здесь только по 35 на каждую секцию.

Но все решения и особенности конструкции никак не отразились на качестве исполнения. Австрийская компания Noctua всегда следит за этим, и процессорный кулер Noctua NH-D9DXi4 3U тому доказательство. Тепловые трубки плотно зафиксированы в подошве кулера с помощью припоя, зазоры между ними минимальные. В качестве теплосъемника используются пластины, изготовленные из никелированного алюминия.

Основание процессорного кулера отполировано до зеркального блеска, с небольшим помутнением в центре. Для защиты при транспортировке оно прикрыто пластиковой насадкой.

В нашем тестировании система охлаждения Noctua NH-D9DXi4 3U примет участие с дополнительным вентилятором Noctua NF-A9 PWM, который остался у нас с прошлого обзора.

Как уже ранее отмечалось, новинка оснащена одним штатным вентилятором, однако, в комплекте имеется вторая пара скоб для еще одного устройства. Сам процесс установки очень прост: металлическая дуга вставляется в пазы вертушки, после чего фиксируется на радиаторе и удобным держателем цепляется за края ребер.

Очень сложно представить себе такую ситуацию, но у нас этавозможность имеется, да и монтировать на кулер стоимостью 3700 рублей еще один вентилятор за 1000 рублей очень сомнительная идея. В таком случае более простым решением виднеется сложить сумму вместе и приобрести более профессиональное и дорогое решение.

С двумя вентиляторами система охлаждения Noctua NH-D9DXi4 3U выглядит очень интересно, можно сказать даже забавно.

Если посмотреть на новинку в профиль, то складывается впечатление, что перед тобой мини-версия кулера Noctua NH-D15(S). Что практически соответствует правде.

Тестирование

Конфигурация тестового стенда

  • Процессор: Intel Core i7-6800K (6 ядер, 3400 МГц);
  • Материнская плата: MSI X99 Workstation;
  • Кулер: Noctua NH-D15S;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
  • Видеокарта: Radeon HD 5570;
  • Накопитель SSD: Plextor PX-256M6Pro;
  • Блок питания: Corsair RM850x;
  • Корпус: Phanteks Evolv ATX;
  • Монитор: BenQ GW2460HM;
  • Операционная система: Windows 10 64-bit.

Тестирование происходило с центральным процессором Intel Core i7-6800K с тактовой частотой 3400 МГц при напряжении 1.089 В. Настройки в BIOS материнской платы были установлены по умолчанию, для оперативной памяти активирован XMP Профиль №1 «2800 МГц «14-16-16-39-CR2».

Нагрузка и нагрев процессора выполнялся в стресс-тесте Linx 0.6.5 с объемом задачи 4096 Мб. Мониторинг осуществлялся с помощью программCore Temp 1.2 и HWiNFO64. Температура в помещении поддерживалась на уровне 26 градусов.

Результаты

Наше тестирование проходило в сравнении с топовым кулером компании моделью Noctua NH-D15S, который по совокупности характеристик является одним из лучших решений в своем жанреи наиболее близко подходит по конструкции с рассматриваемой системой охлаждения Noctua NH-D9DXi4 3U. Основные отличия наших героев кроются только в габаритах, числе тепловых трубок и количестве пластин радиатора, что делает их идеальными кандидатами для нашего теста.

В самом начале рассмотрим кулера с одним предустановленным вентилятором.

Как и ожидалось, у более компактного охладителя Noctua NH-D9DXi4 3U меньше шансов в «честном» поединке, что приходится компенсировать скоростью вращения вертушки. При снижении этого параметра отрыв топового кулера неизбежен.

Добавление второго вентилятора в обоих случаях играет на руку нашим героям, но сократить отрыв младшей модели не удается, хотя она проявляет себя достойно.

Стоит отметить, что тестирование происходило при штатной частоте и напряжении центрального процессора Intel Core i7-6800K. В разгоне ситуация менялась в худшую сторону: система охлаждения Noctua NH-D9DXi4 3U начинала чаще сдавать свои позиции, не справляясь со своей основной задачей, что в конечном итоге приводило к высоким температурам и нагреву.

Заключение

Процессорный кулер Noctua NH-D9DXi4 3U является интересным и неоднозначным решением. С одной стороны, мы имеем компактную малую версию топового охладителя серии «D», с другой - систему охлаждения с узкой спецификацией и небольшим количеством поддерживаемых платформ (только LGA2011(-v3), LGA1356, LGA1366 и анонсированная LGA2066). В последнем случае новинка имеет расширенную модель NH-D9L, где общее число доведено до максимума, и в них входят практически все решения из поколений AMD и Intel.

Однако, несмотря на данные особенности, охладитель Noctua NH-D9DXi4 3U оказывается неплохим крепышом и хорошо справляется с неразогнанным шестиядерным процессором семейства Broadwell-E, не давая спуску более массивному и дорогому решению. В конечном итоге новинка отлично подойдет для сборки компактной системы, к примеру, на базе материнской платы размера mini-ITX производства ASRock - X99E-ITX/ac, где отлично впишется в общую концепцию со своими габаритами.

Достоинства:

  • Небольшие габариты для компактных систем;
  • Низкий уровень шума;
  • Качество сборки;
  • Простота установки;
  • Комплект поставки;
  • 6-летняя гарантия.

Недостатки:

  • Малое количество поддерживаемых платформ;
  • Высокая стоимость, сопоставимая с двухсекционными готовыми СЖО.
