Обзор и тест корпуса Thermaltake The Tower 500

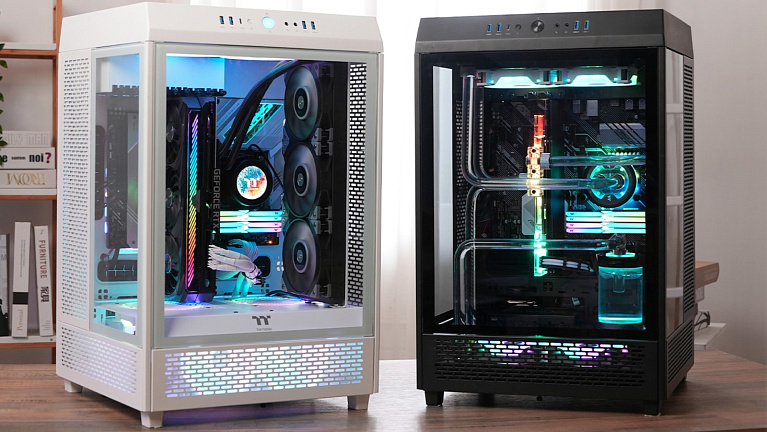

Компания Thermaltake предлагает пользователям Mid-Tower корпуса как классического формата, так и с оригинальной конструкцией. В качестве примера последнего можно привести «башенную» серию The Tower, в которую входят уже три модели: мини-корпус The Tower 100 (мы имели возможность протестировать модель в белом цвете Thermaltake The Tower 100 Snow Edition), крупный вариант Thermaltake The Tower 900 и  «средняя» башня Thermaltake The Tower 500 с ценником около 13000 рублей.

О данном корпусе мы сегодня и поговорим.

Технические характеристики

Упаковка и комплектация

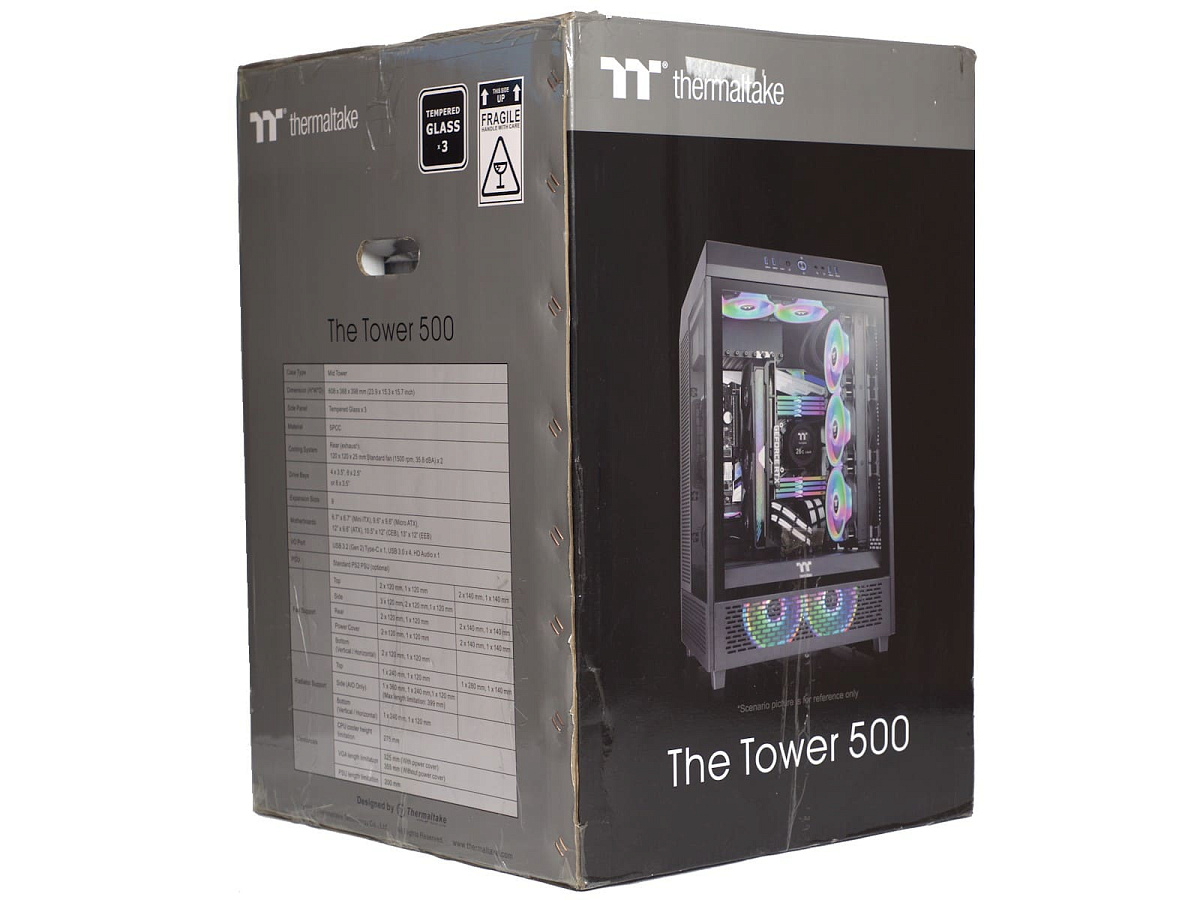

Использование крупной коробки для корпуса Thermaltake The Tower 500 уже свидетельствует о том, что внутри корпус не самых малых размеров, и об этом дает представление внешний вид корпуса, его технические характеристики, приведенные на сторонах коробки. Приятно видеть, что она имеет цветное оформление. Из удобств отметим наличие с боков ручек-выемок, так как сама коробка весит весьма прилично (около 18 кг).

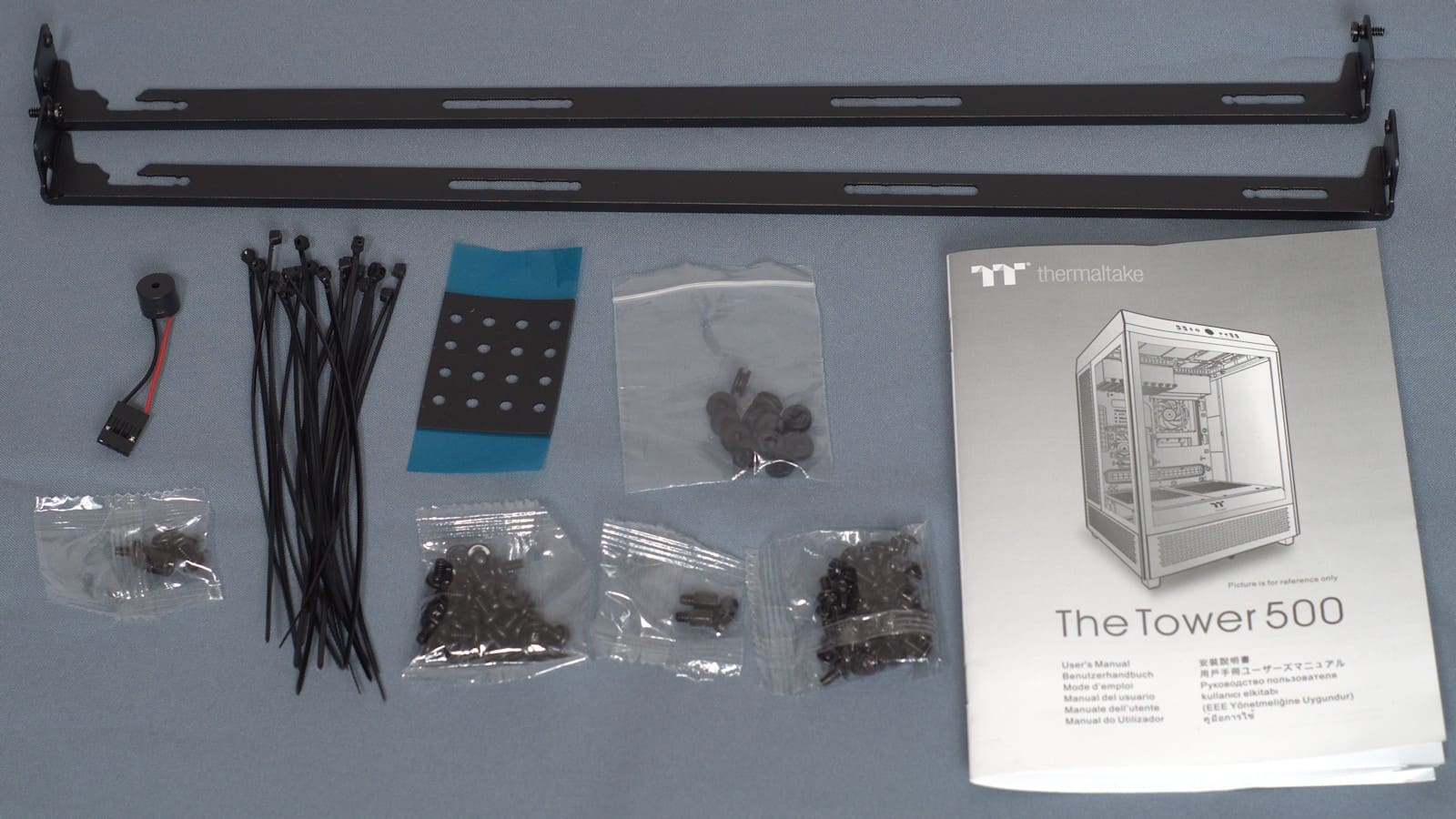

Можно отметить наличие у корпуса неплохого набора аксессуаров. Помимо типичного набора винтов и руководства пользователя, в комплект входят резиновые накладки для установки 2.5" накопителей, резиновые накладки для фиксации 3.5" накопителей, 20 одноразовых стяжек, спикер (характерно для корпусов Thermaltake) и две пластины крепления вентиляторов/радиатора на боковой стенке корпуса.

Внешний вид

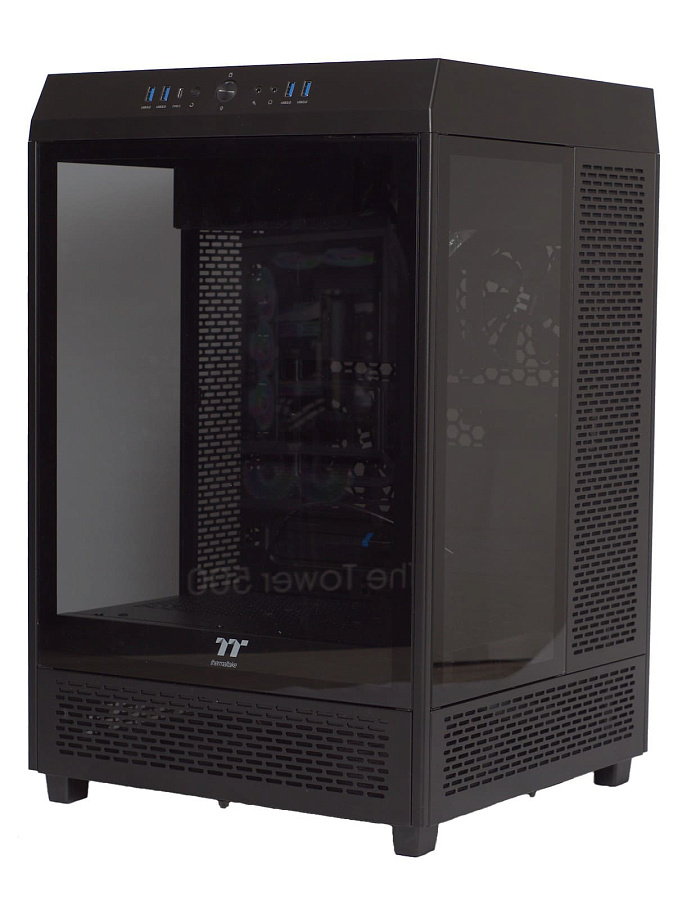

Внешний вид Mid-Tower корпуса Thermaltake The Tower 500 сразу же бросается в глаза за счет «башенного» вида и наличием у него трех боковых панелей из закаленного стекла, обеспечивающих панорамный вид на содержимое корпуса. За счет высоты корпус смотрится не таким уж маленьким. Его общие габариты составляют 608 (высота) х 388 (ширина) х 398 (глубина) мм, а весит он почти 15 кг.

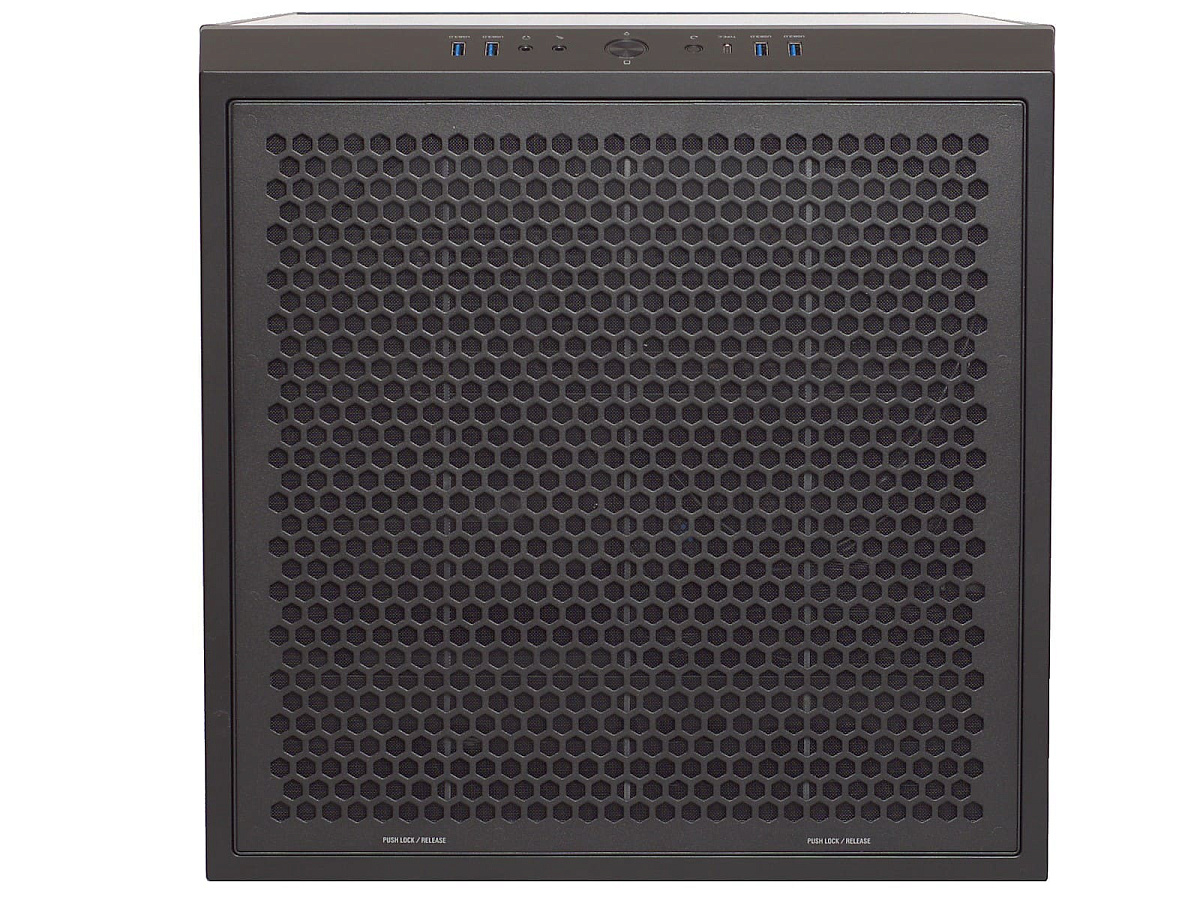

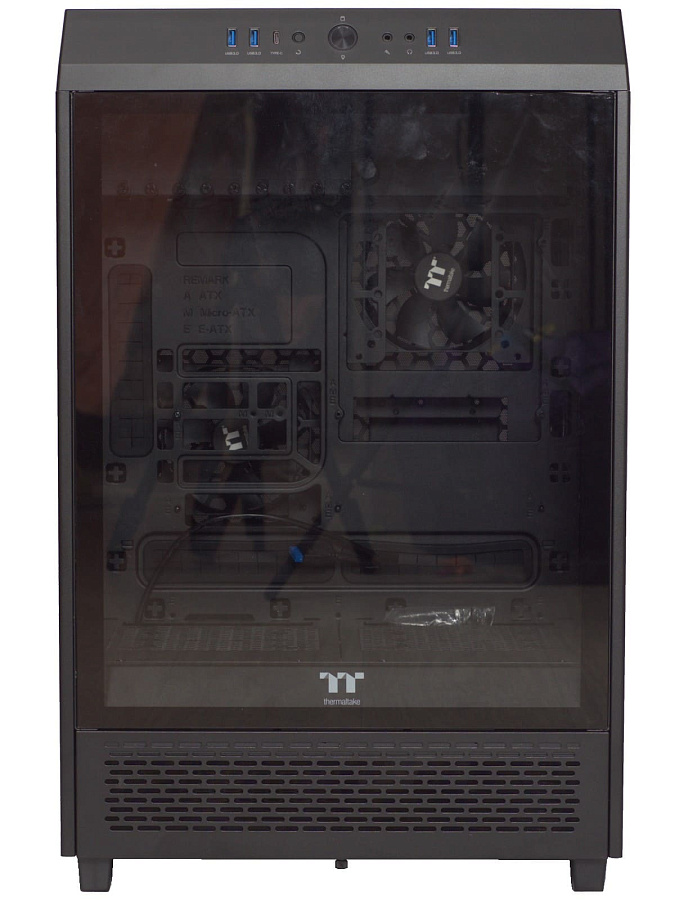

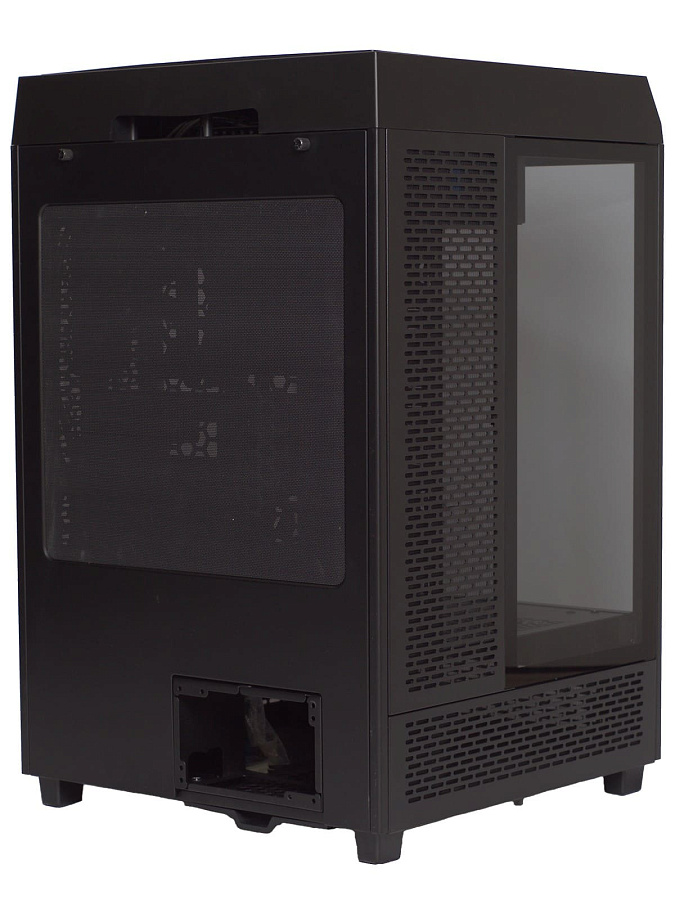

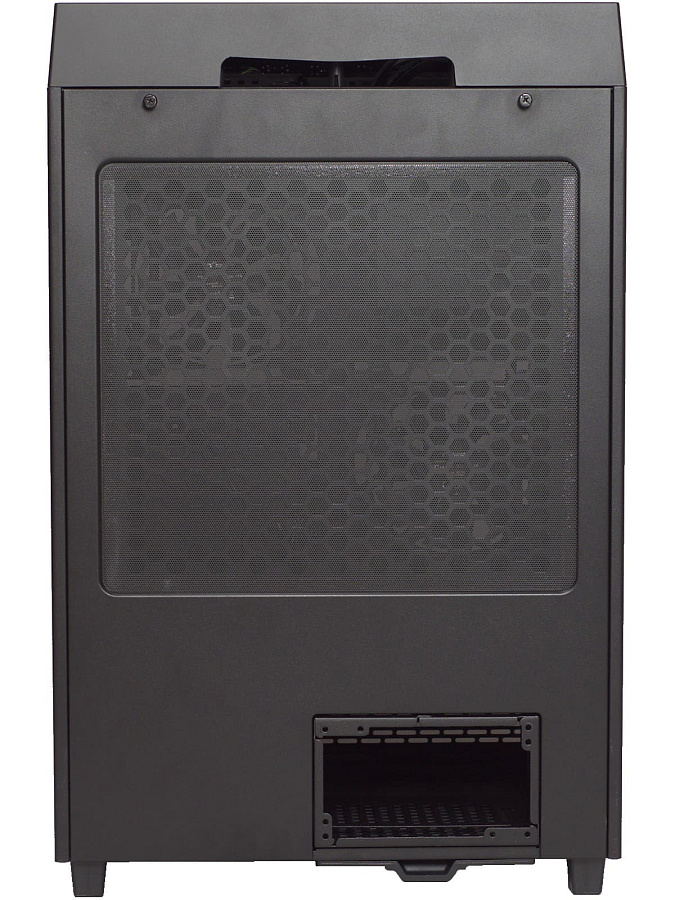

В корпусе только одна панель полностью выполнена из закаленного стекла (за исключением нижней части корпуса) – это лицевая. С противоположной стороны находится единственная стальная панель, имеющая достаточно широкую зону с перфорацией, выполненную из мелкой сетки. Заметно, что с задней стороны размещается блок питания и отсутствуют отсеки для плат расширения, что говорит об использовании оригинального подхода к внутренней компоновке, отличающейся от большинства Mid-Tower корпусов.

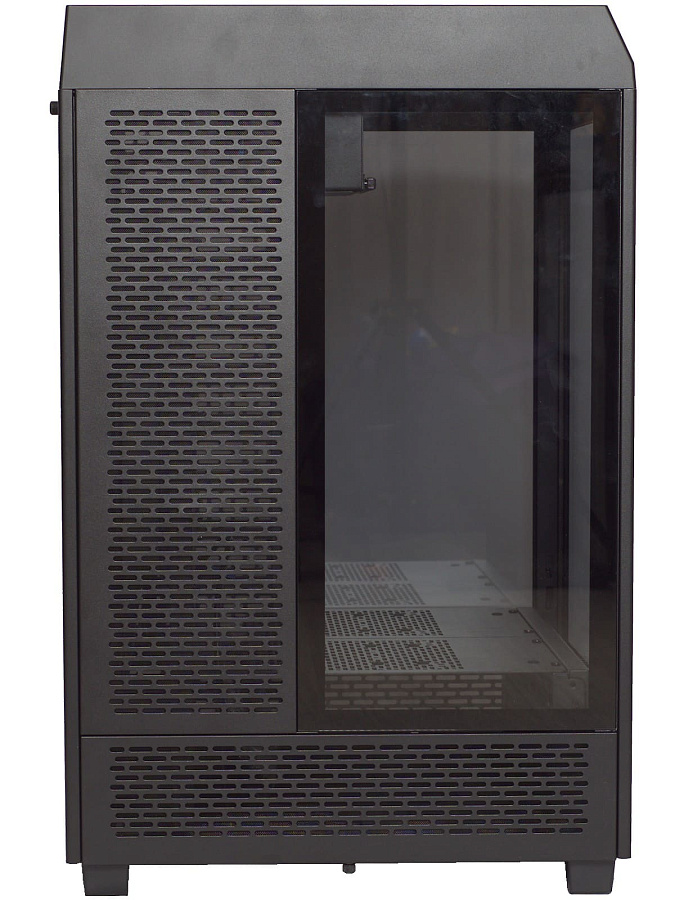

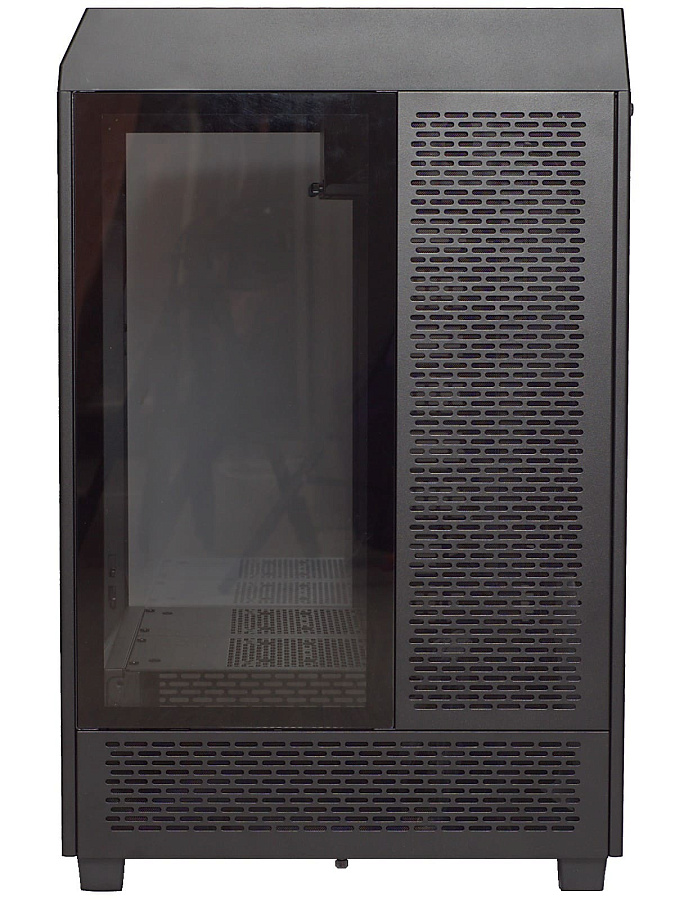

Боковые панели частично выполнены из стали с перфорацией, причем чуть большая часть – это закаленное стекло, обеспечивающее эффектный боковой вид на содержимое корпуса.

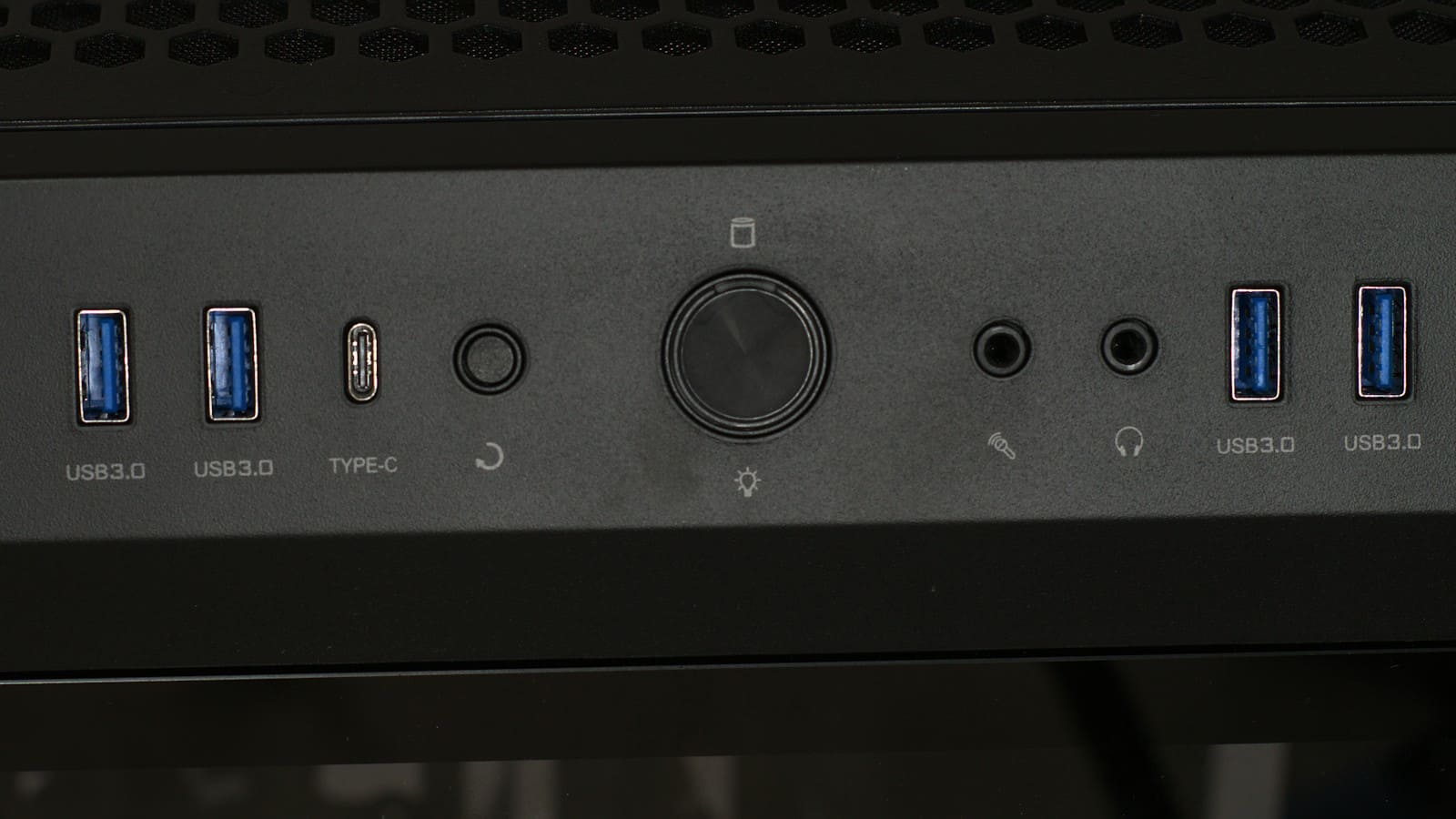

Органы управления и порты ввода-вывода размещены в верхней части лицевой панели и можно отметить наличие четырех портов USB 3.0, одного USB тип С. Остальные элементы вполне типичны – два разъема HD-аудио (наушники, микрофон), кнопки сброса и питания вокруг которой расположилось полупрозрачное кольцо, показывающее работу системы и накопителей.

Верхняя панель корпуса перфорированная и …

… и съемная, так как обеспечивает доступ к задней панели ввода-вывода материнской платы и отсеков под платы расширения.

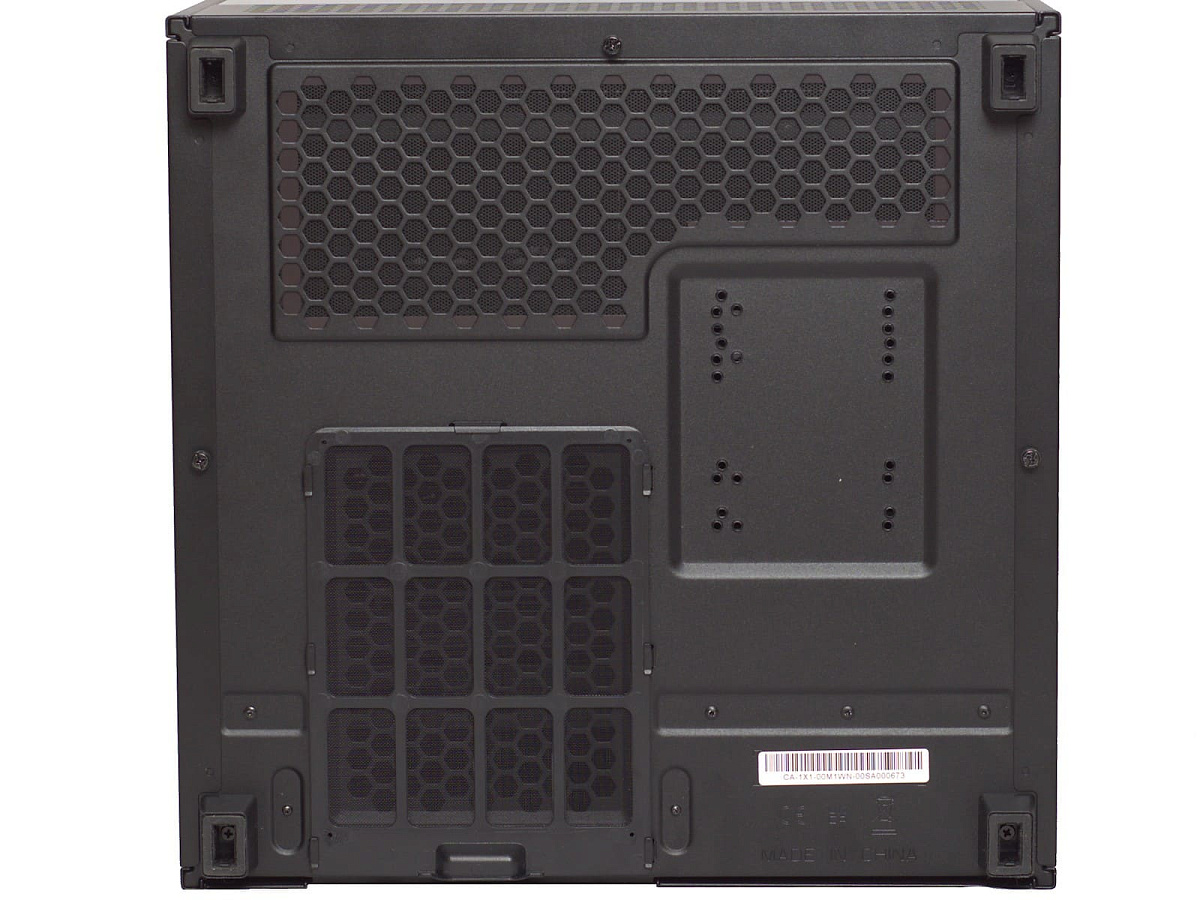

На дне корпуса реализованы две зоны с перфорацией: область установки блока питания и ее скрывает съемный противопылевой фильтр, а также в месте размещения вентиляторов/радиатора при горизонтальной установке рамки под вентиляторы/радиатор.

Внутренняя конструкция

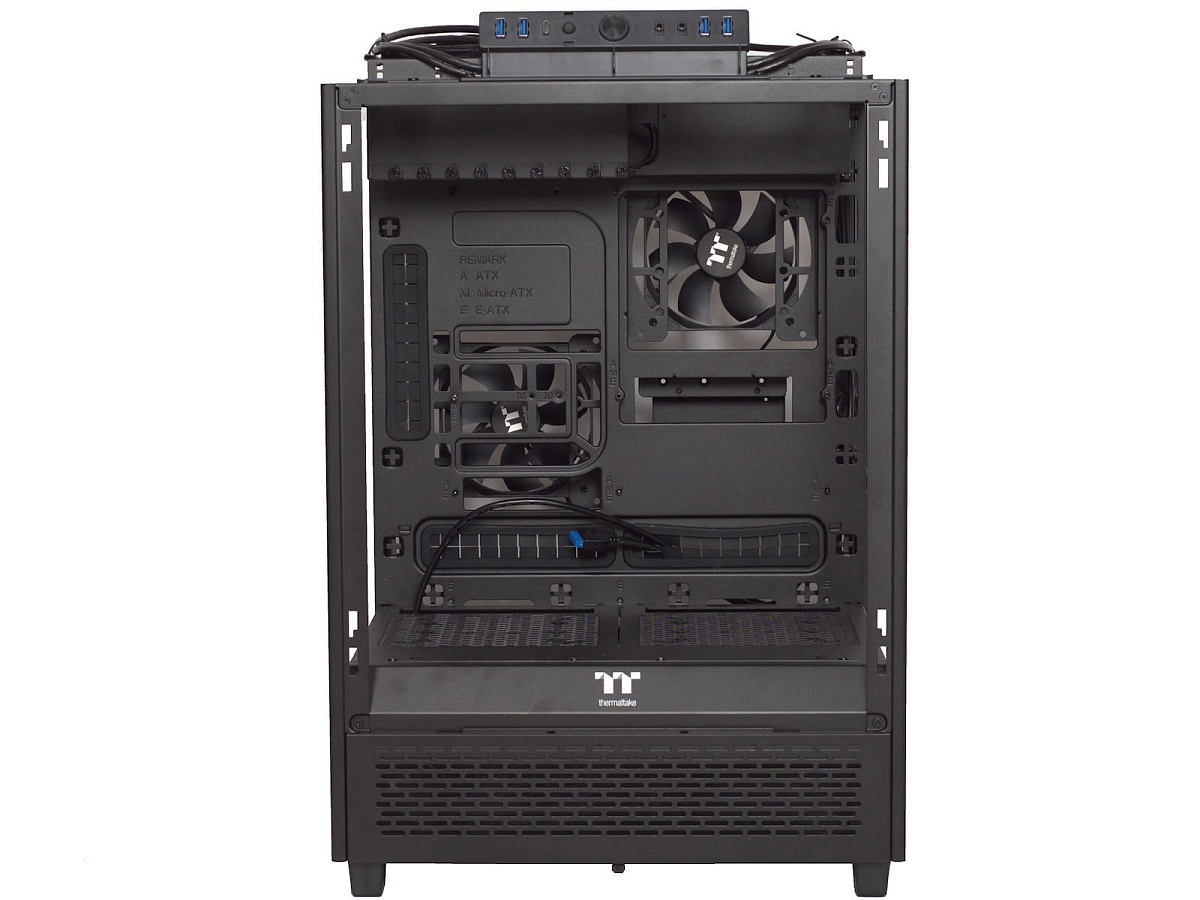

Необычность конструкции видна при взгляде на внутреннюю компоновку Mid-Tower корпуса Thermaltake The Tower 500, где в центральной зоне материнская плата устанавливается с разворотом на 90 градусов (слоты плат расширения размещены в верхней части корпуса). Причем корпус поддерживает размещение материнских плат форм-фактора mini ITX/micro ATX/ATX/E-ATX, имеет 9 слотов под платы расширения длиной до 325/355 мм, а также (за счет башенного типа) возможна установка кулеров высотой до 275 мм.

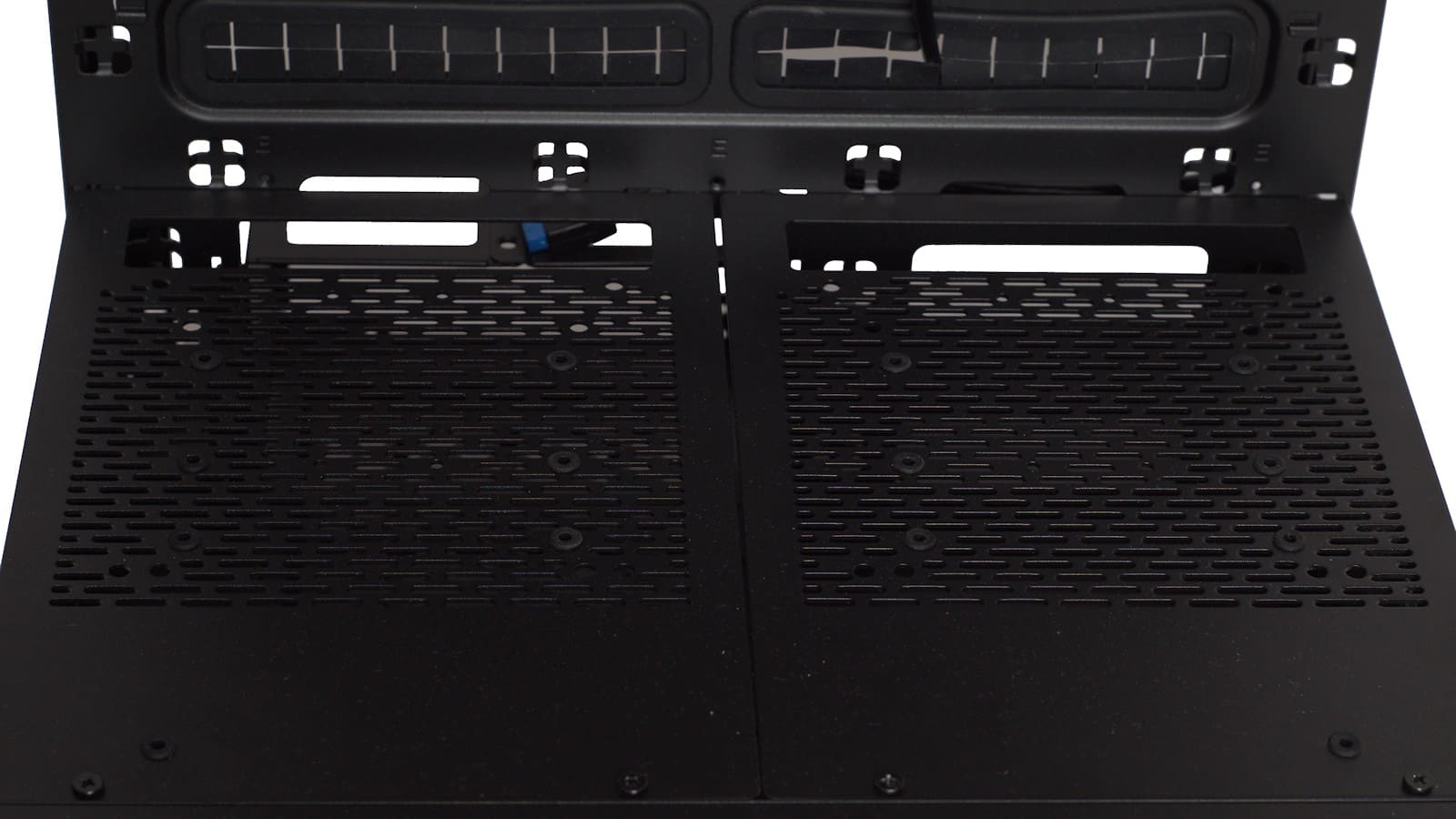

Две съемные панели в нижней части корпуса имеют перфорацию и на каждой из них возможна установка одного 3.5" накопителя или двух 2.5" накопителей или одного 120/140 мм вентилятора.

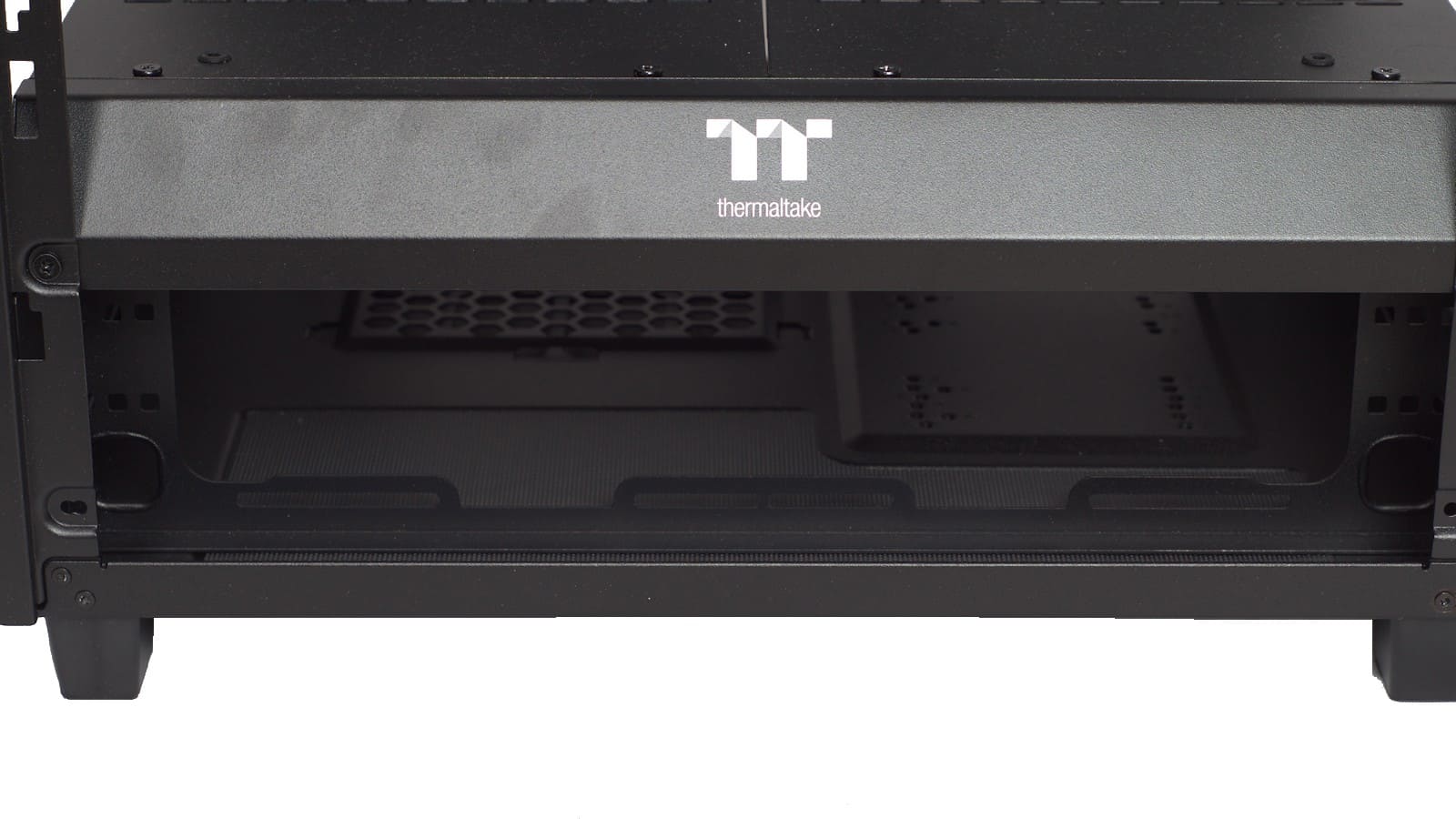

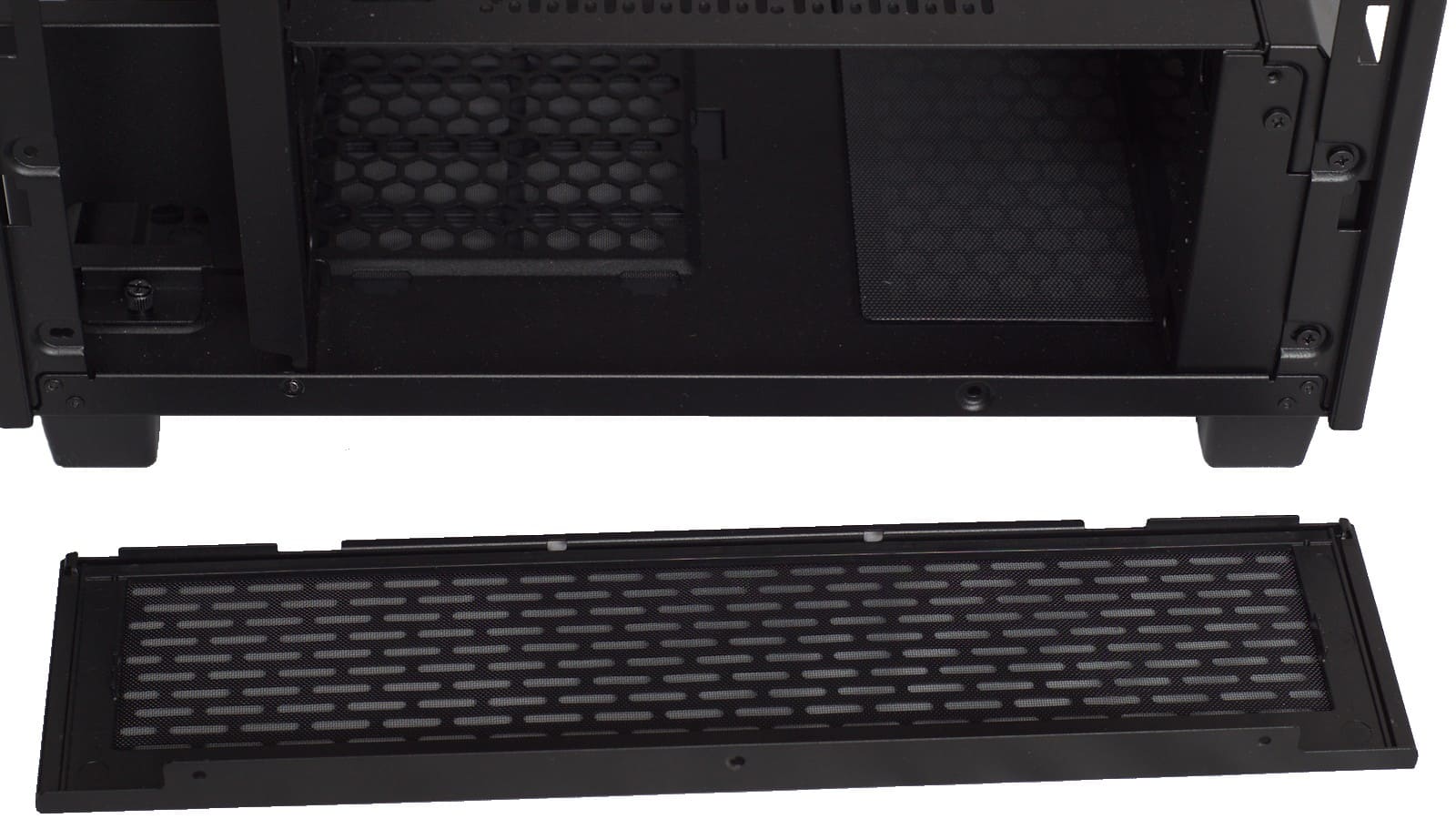

Сняв лицевую нижнюю панель, можно получить доступ к посадочным местам для установки двух 120 мм вентиляторов или одного 240 мм радиатора системы жидкостного охлаждения (СЖО). Такая же конфигурация предусмотрена для дна корпуса.

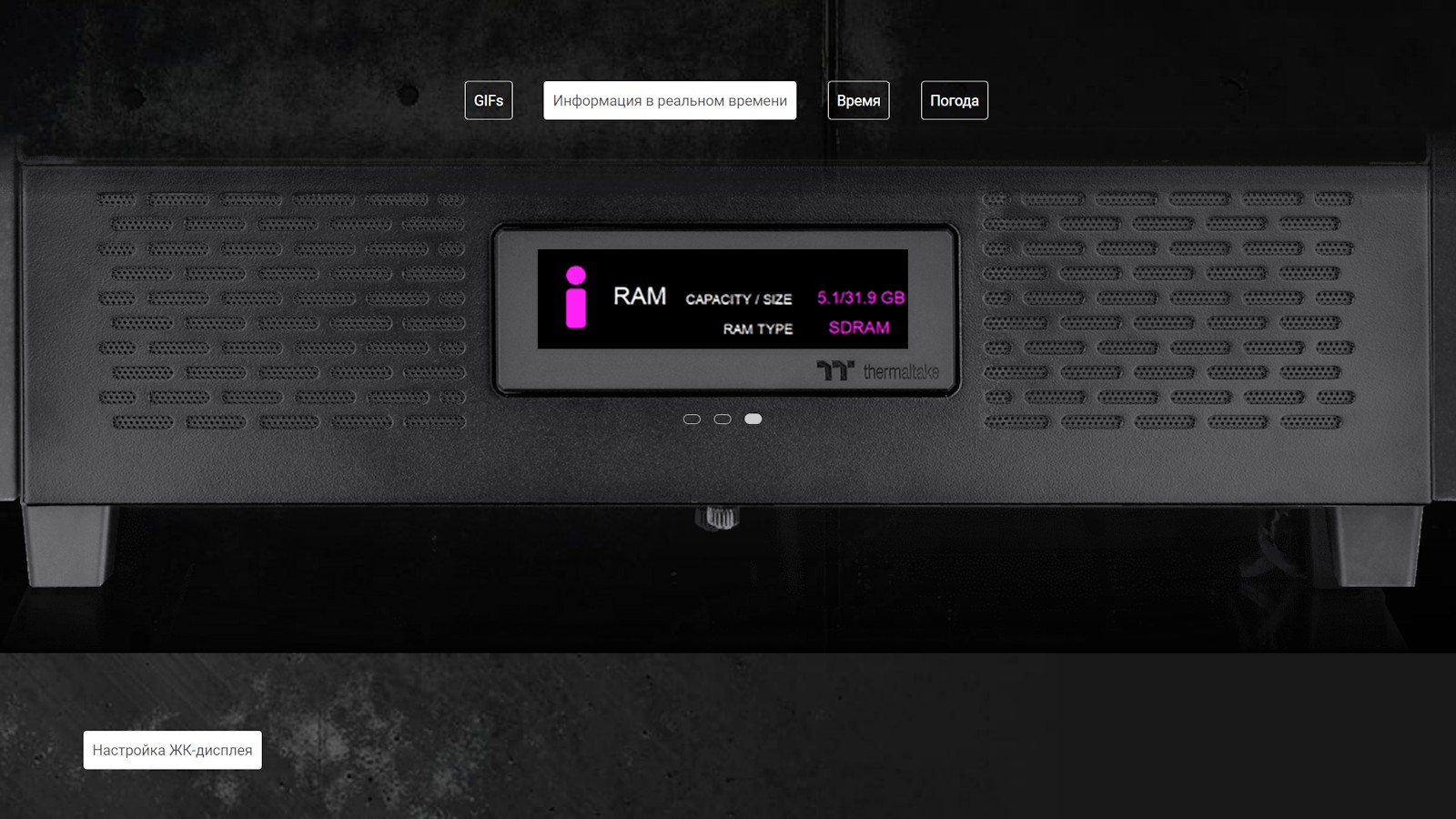

Что интересно, то для модели Tower 500 имеется возможность замены нижней лицевой панели на вариант с 3.9" LCD-экраном (LCD Panel kit), отображающем время, погоду, Gif-анимацию, информацию в реальном времени. Управление панелью осуществляется через фирменную утилиту TT RGB Plus 2.0. Правда панель придется заказывать отдельно (стоимость ~7500 рублей).

Доступ ко дну корпуса возможен со всех сторон путем снятия нижних боковин.

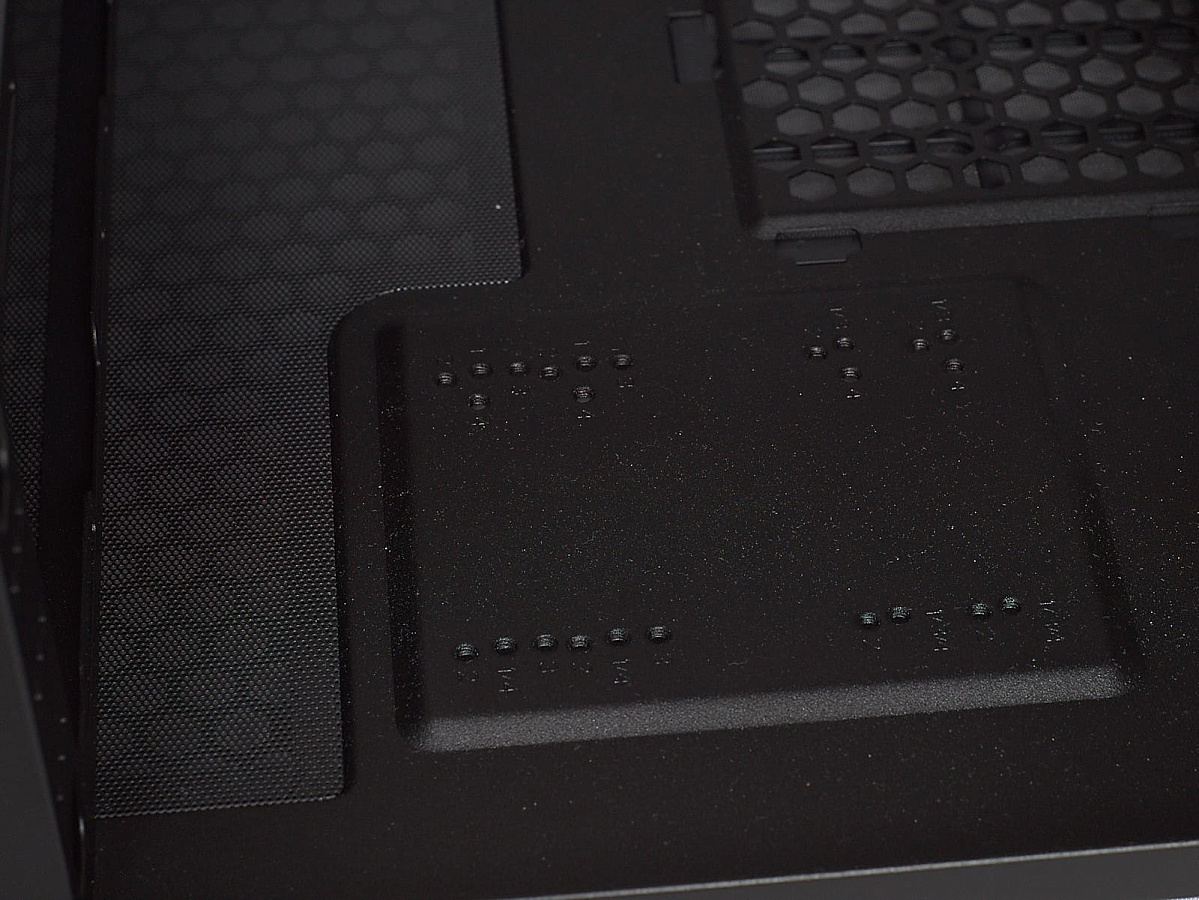

На дне присутствуют отверстия для установки помпы с резервуаром, что обеспечивает возможность использовать с корпусом различных кастомных СЖО, ну и, конечно же, фирменных Thermaltake Pacific.

Сверху также предусмотрены посадочные места под установку двух 120/140 мм вентиляторов или 240/280 мм радиатора СЖО.

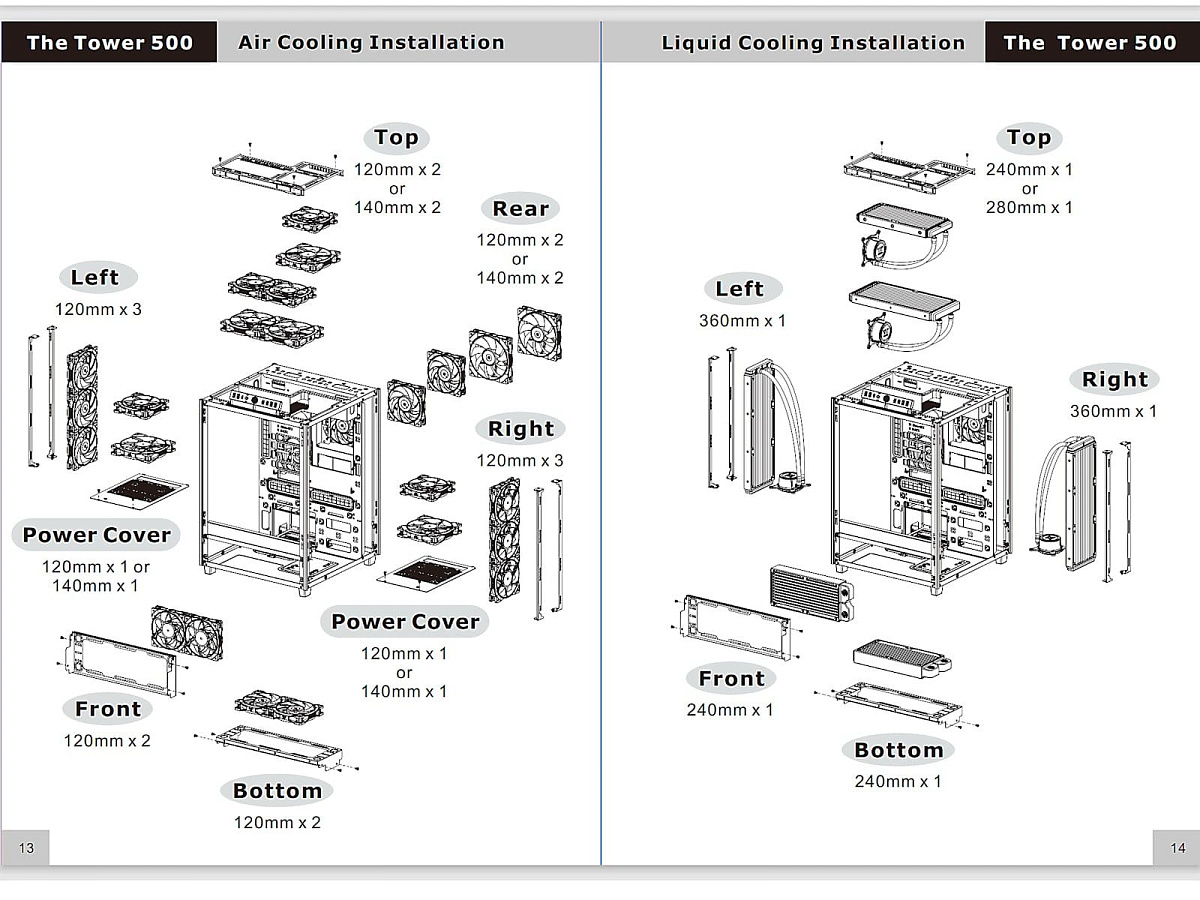

Вообще, общее количество устанавливаемых вентиляторов/радиаторов СЖО у корпуса приличное. Все места их размещения указаны в руководстве пользователя.

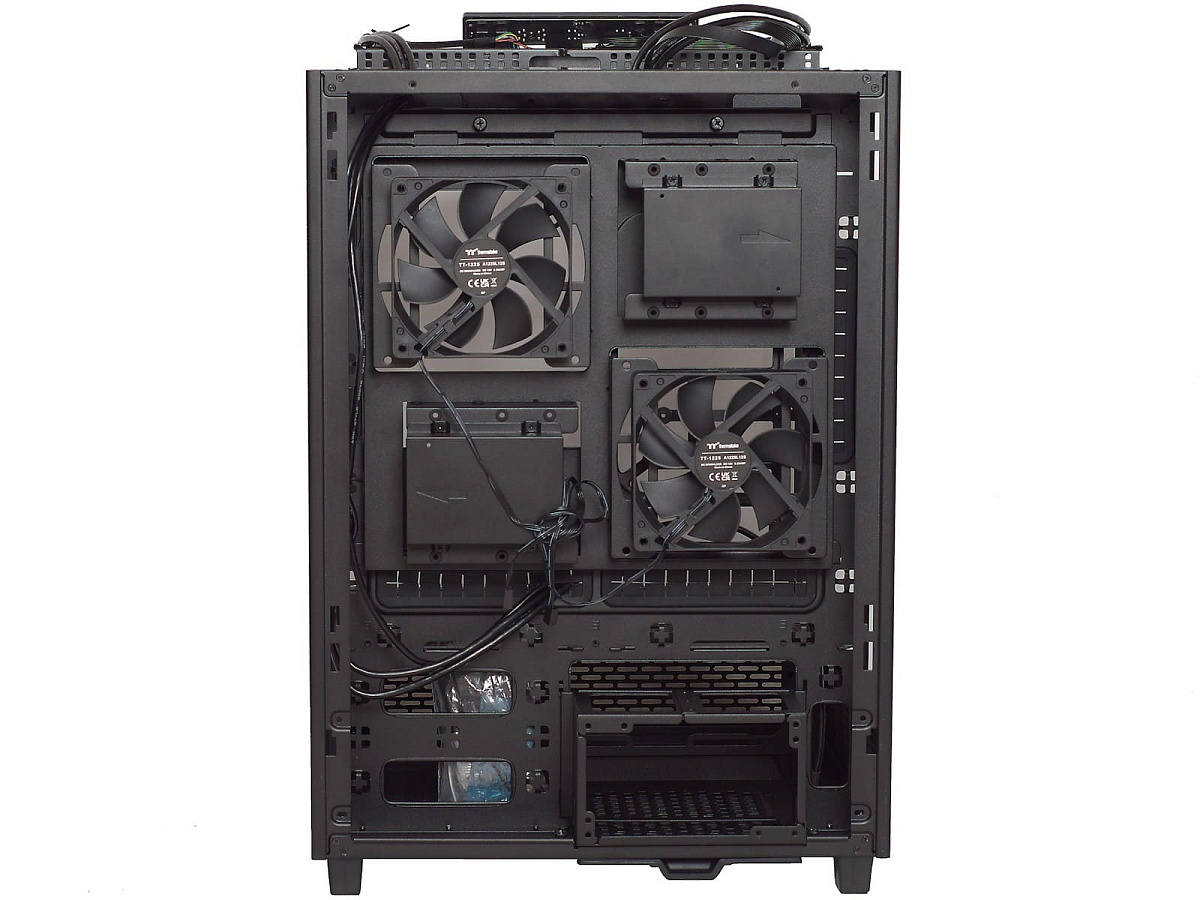

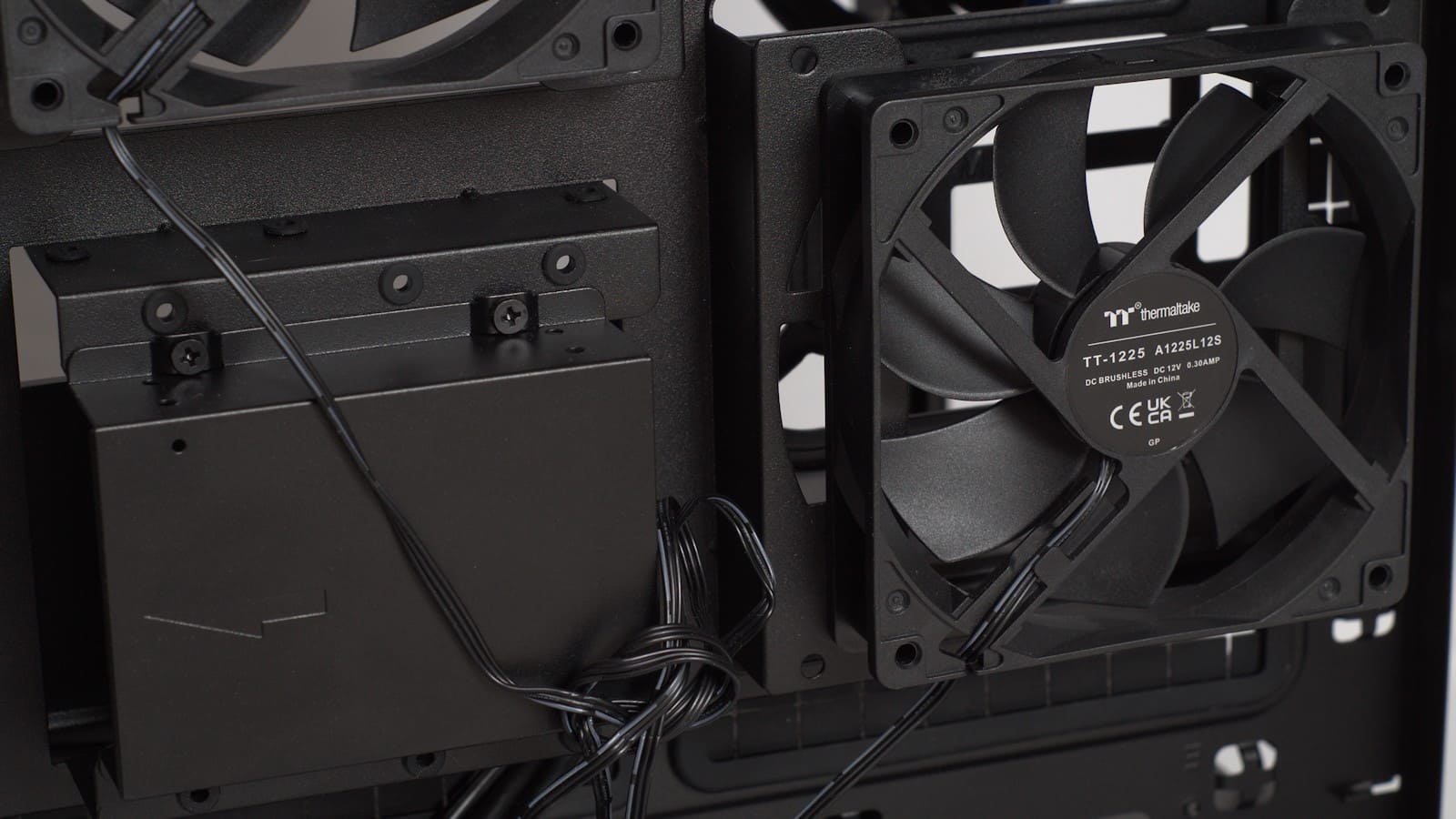

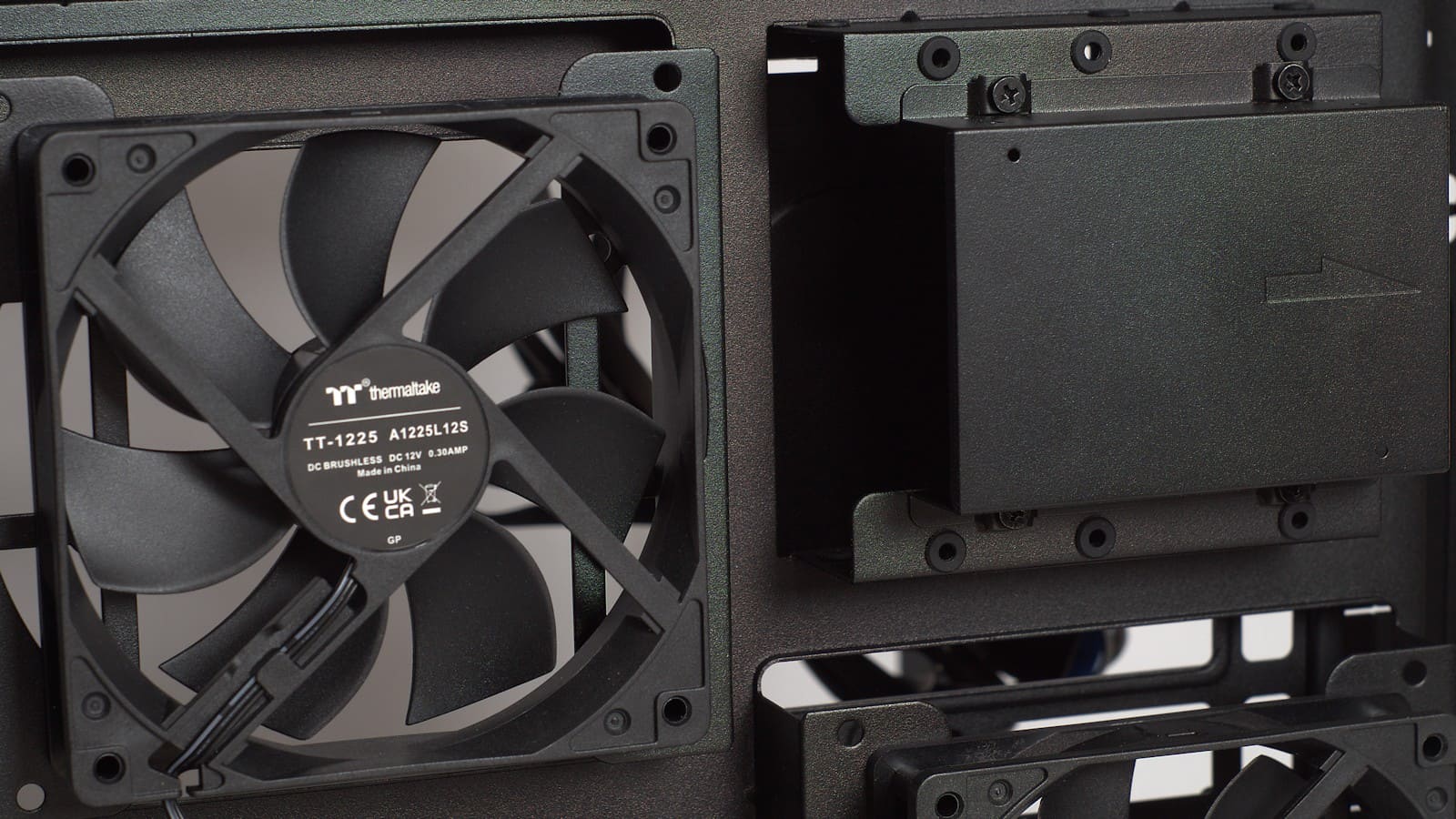

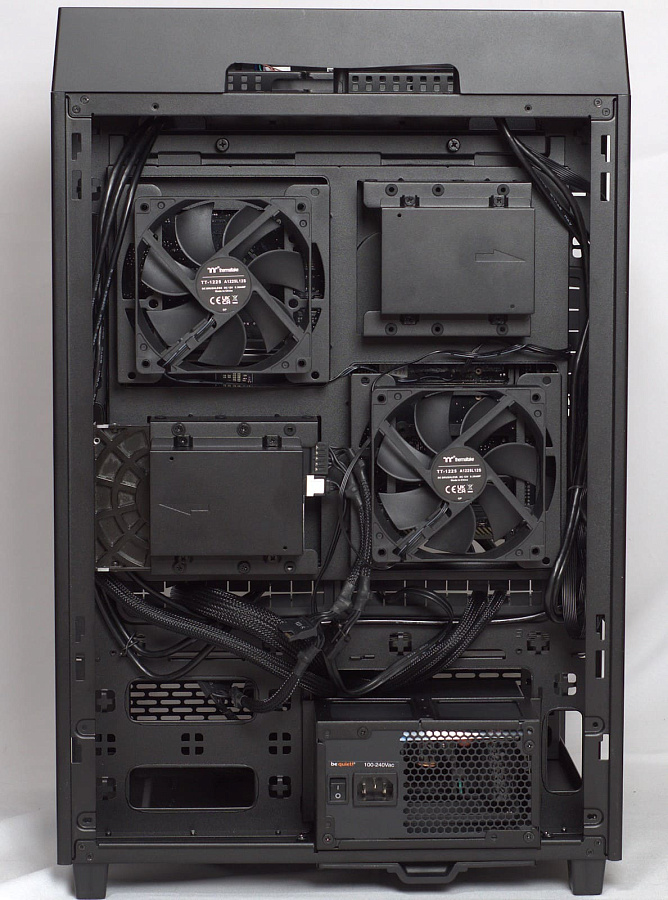

Однако в штатной комплектации предустановлены два 120 мм вентилятора, размещаемых за поддоном – в области установки накопителей. Работают они на выдув нагретого воздуха. Используется модель вентиляторов Thermaltake TT-1225 A1225L12S с паспортными оборотами 1200 rpm. ARGB-подсветка в них не применяется.

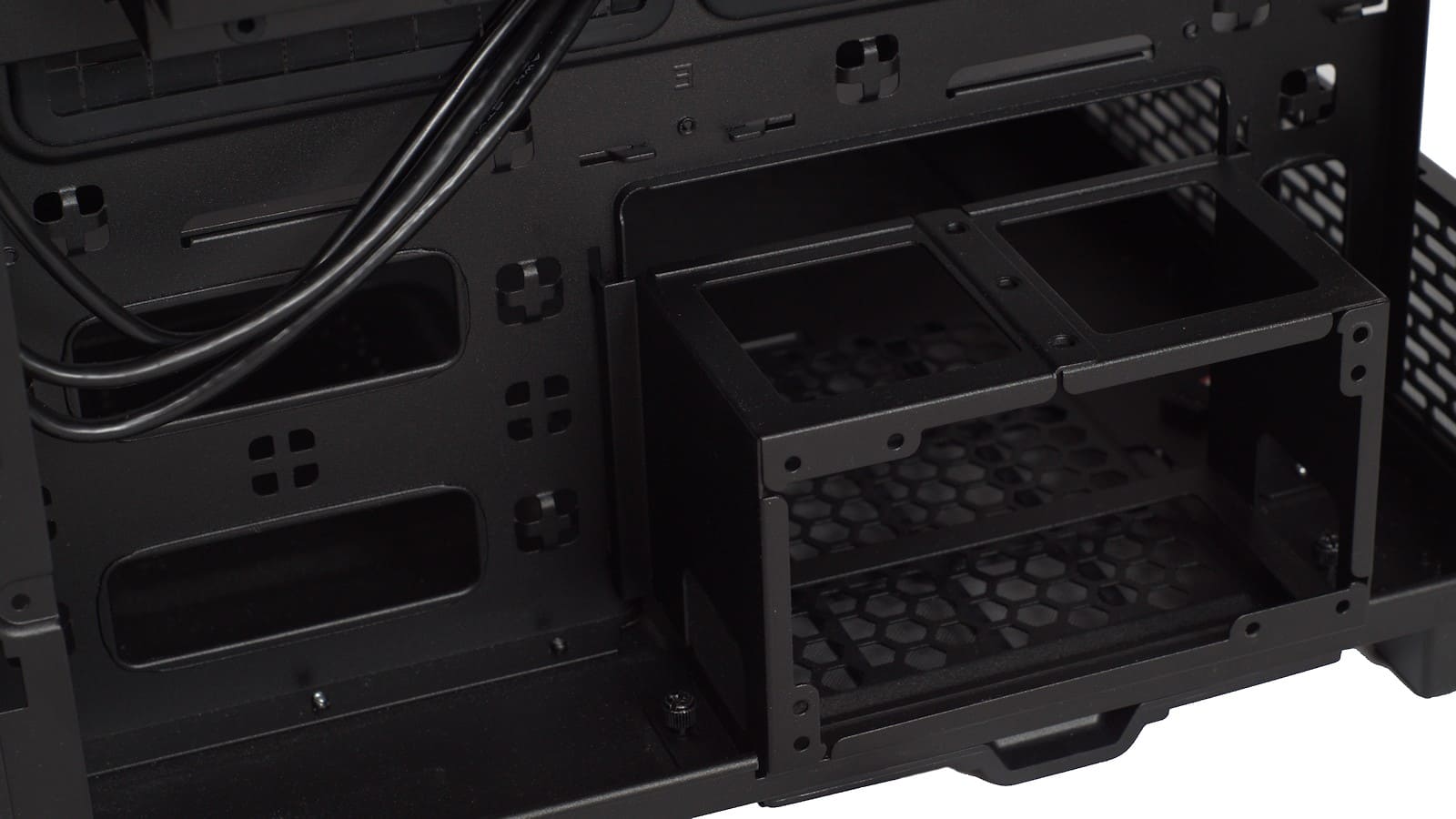

Рядом с вентиляторами присутствуют посадочные места для установки одновременно до двух 3.5" накопителей (максимум до четырех) и до четырех 2.5" накопителей.

Ниже находится рамка фиксации ATX блока питания, глубина которого может быть до 200 мм.

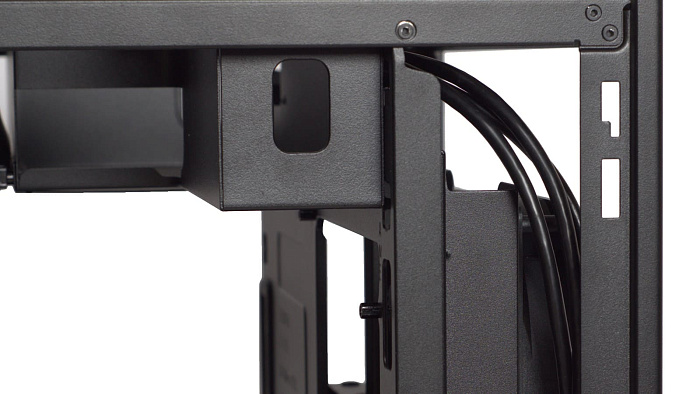

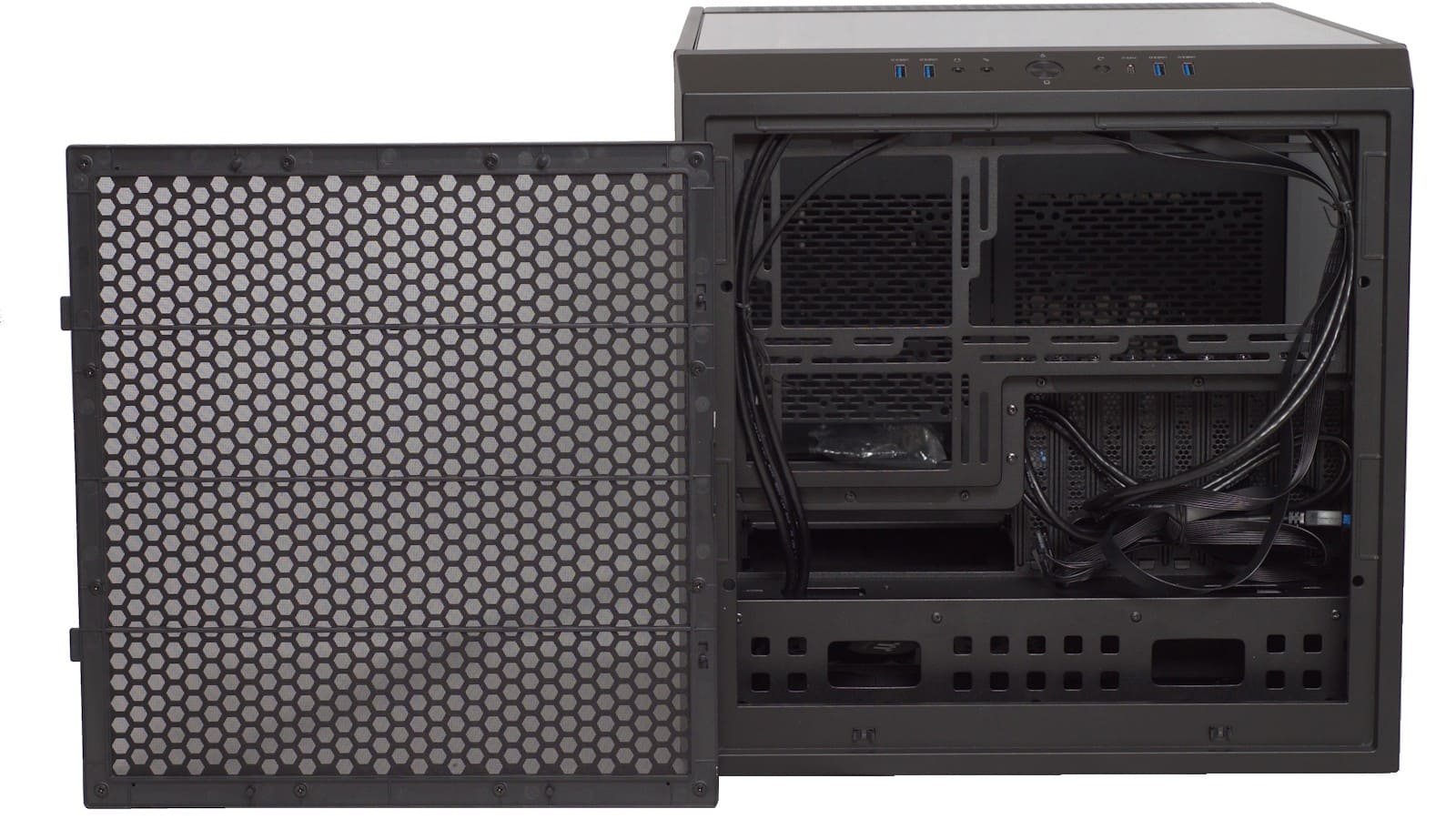

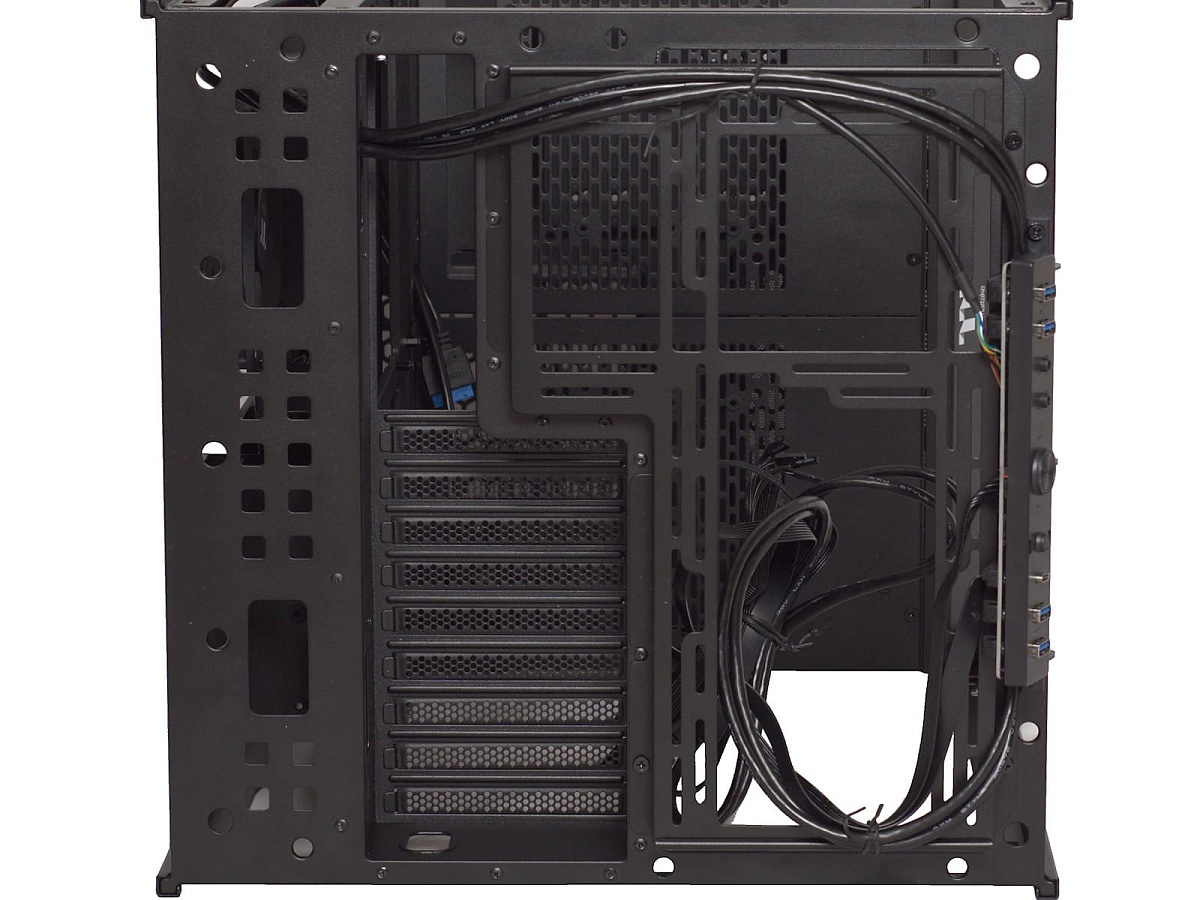

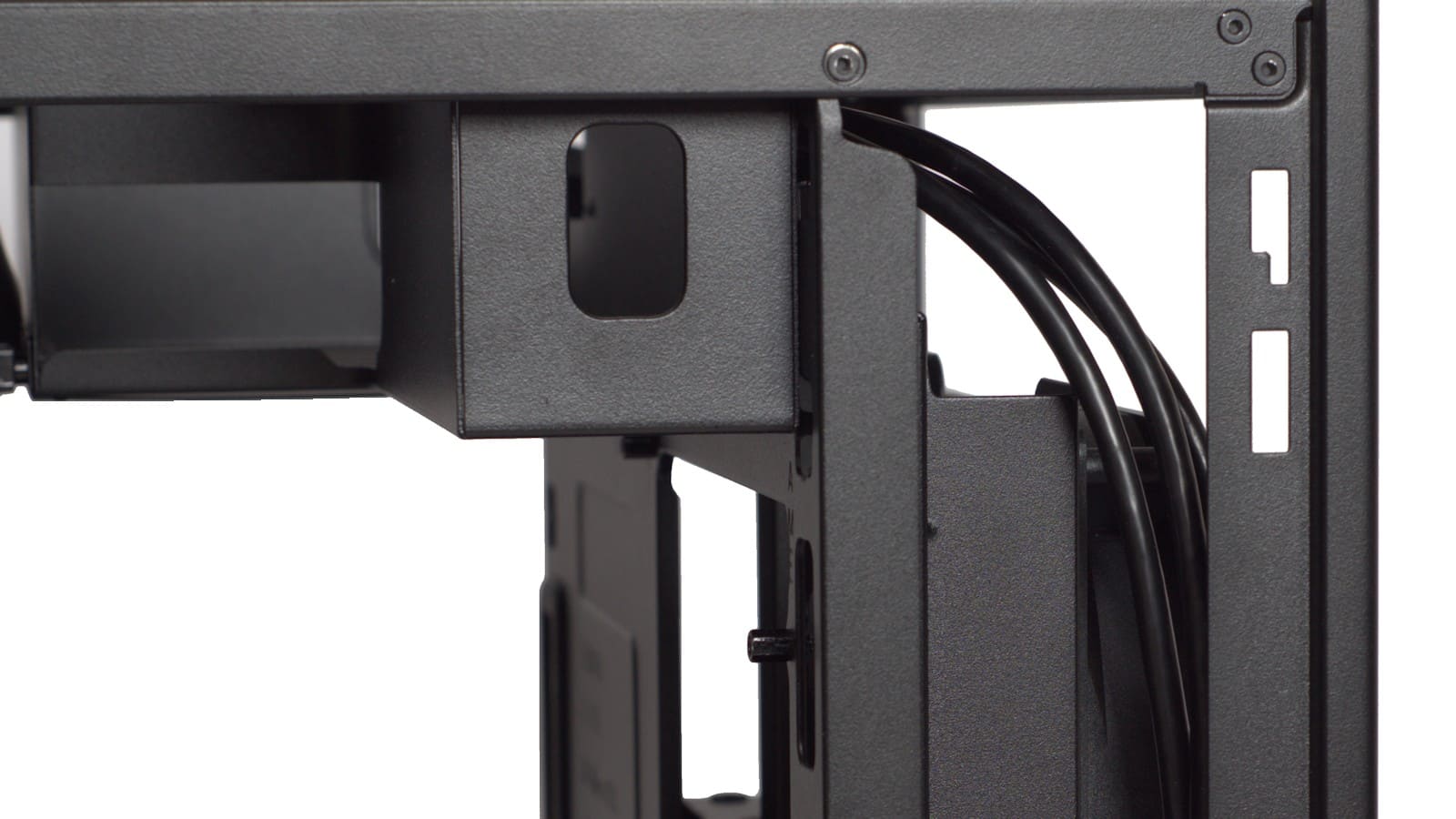

Вообще можно заметить, что внутреннего пространства у корпуса достаточно, чтобы обеспечить беспроблемную укладку кабелей. Как, впрочем, производитель предусмотрел окна для вывода кабелей к материнской плате, делающие процесс сборки системы удобным.

Особенности сборки

Mid-Tower корпус Thermaltake The Tower 500 достаточно крупный и наличие неплохой системы кабель-менеджмента обеспечивает простую процедуру сборки, несмотря на необычную внутреннюю компоновку. Последовательность монтажа компонент не отличается от Mid-Tower корпусов классической конструкции.

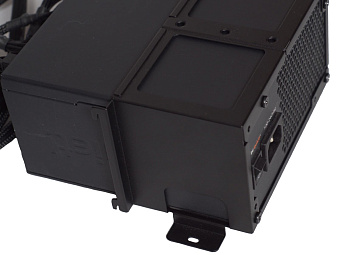

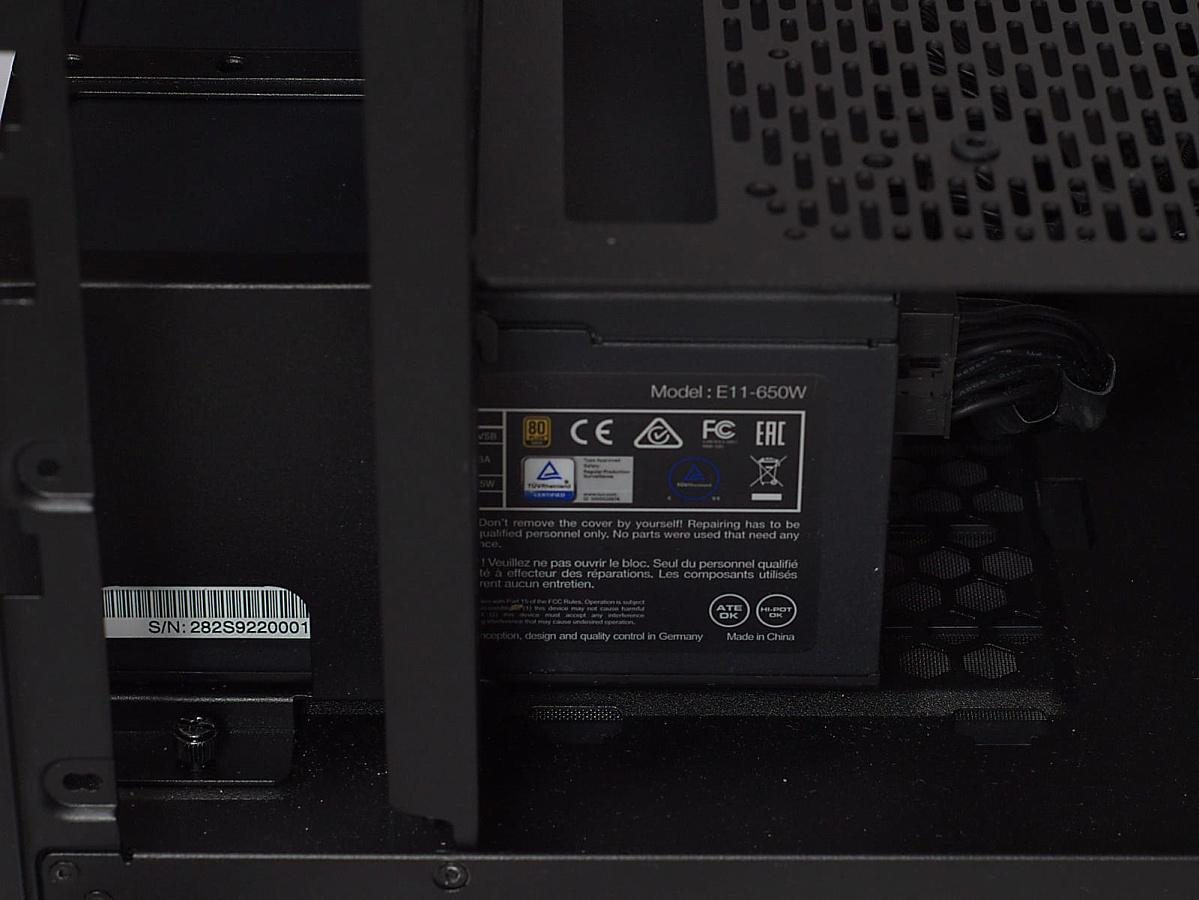

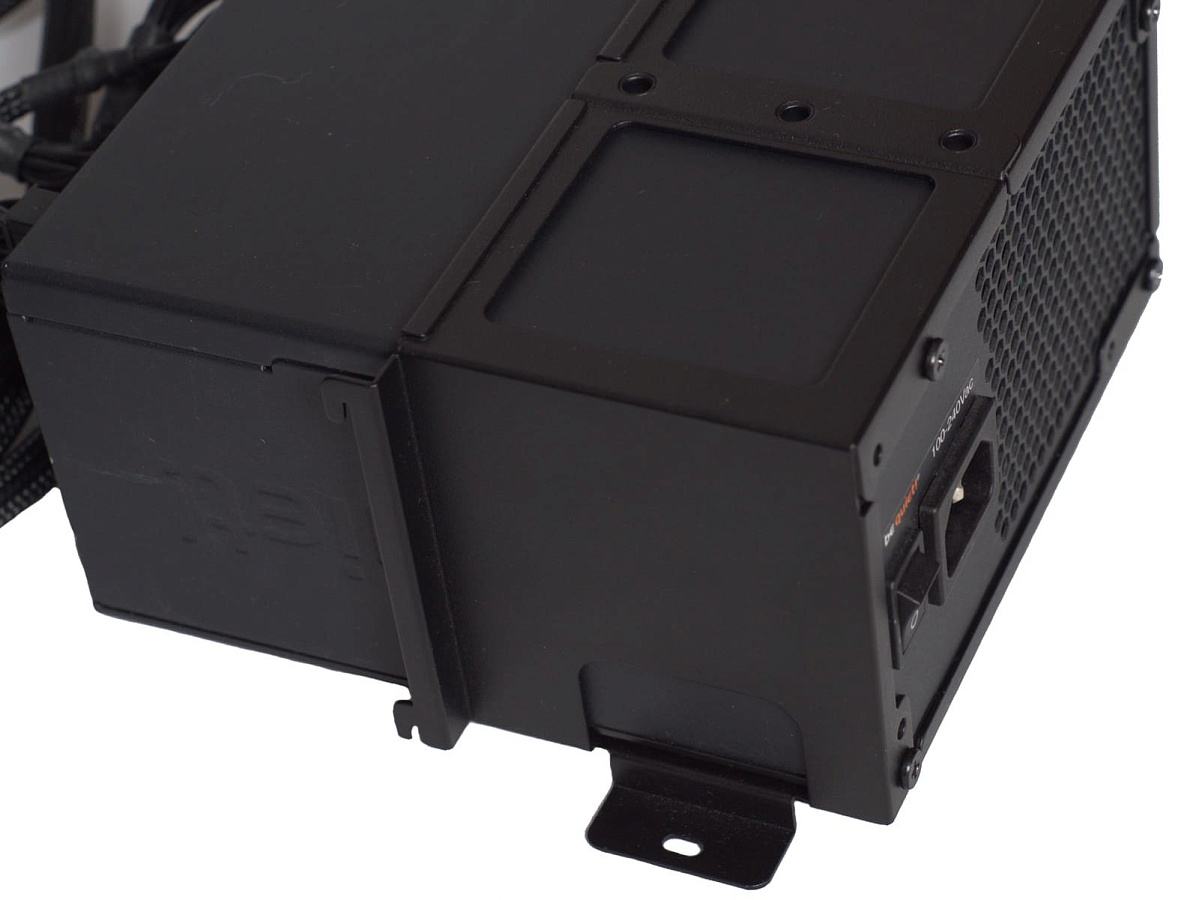

В первую очередь устанавливаем ATX блок питания. Фиксируем его в рамке и последнюю закрепляем внутри корпуса. Глубины типичного ATX блока питания без проблем хватит для его размещения в корпусе.

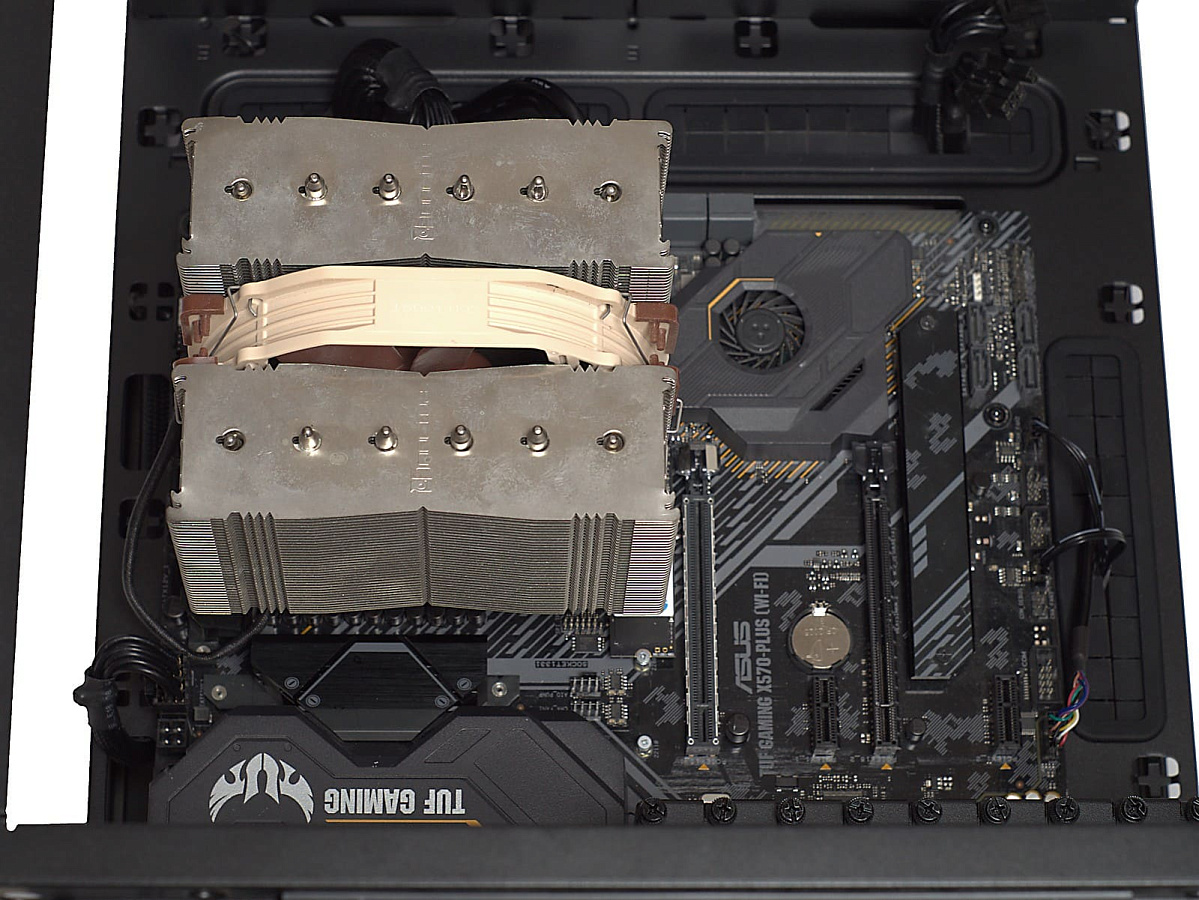

При установке ATX материнской платы на поддоне остается еще достаточно свободного пространства, что облегчает процесс установку и способствует лучшей продуваемости.

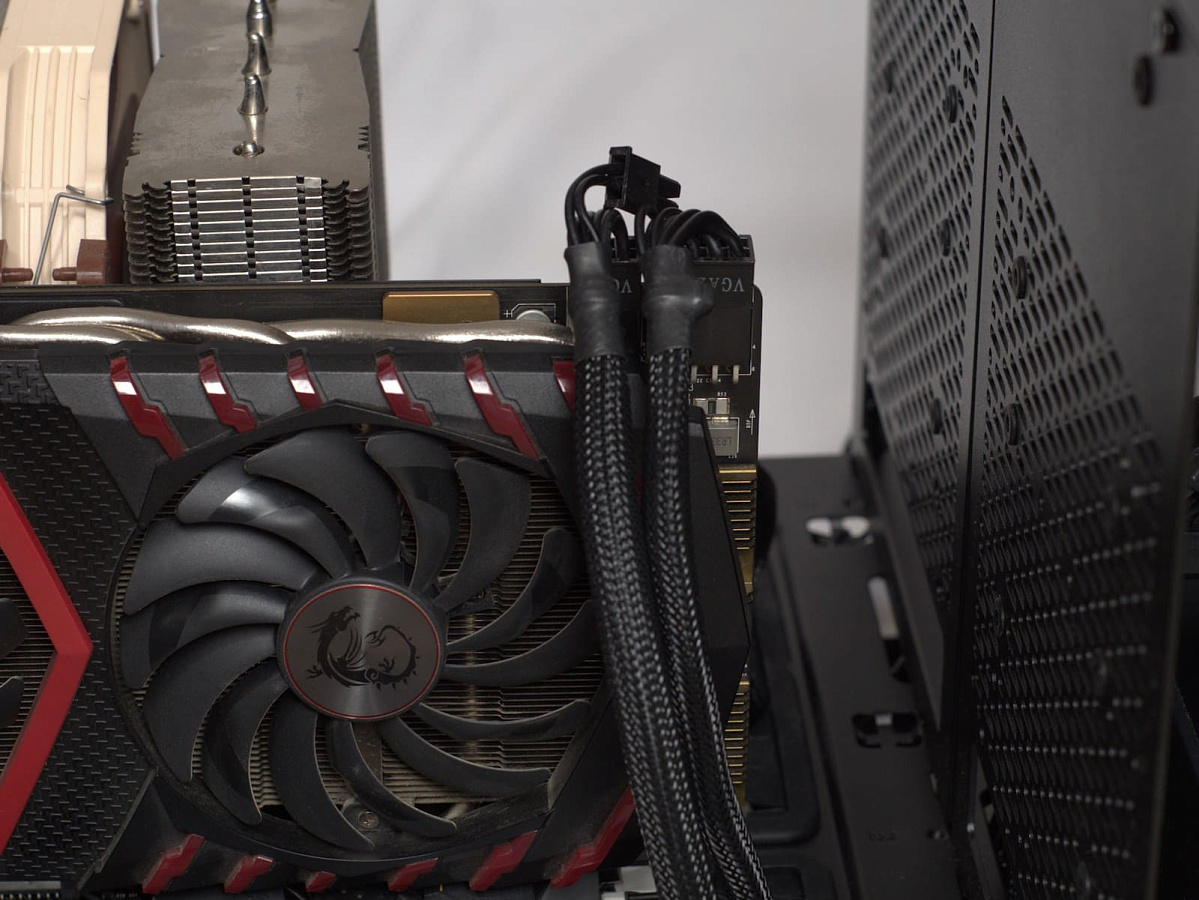

Ограничение на длину видеокарты до 325 мм при установленной панели, скрывающей блок питания, практически никак не сказывается на монтаж видеокарты – этой длины вполне хватит для большинства видеокарт, например, MSI GeForce GTX 1080 Gaming X 8Gb.

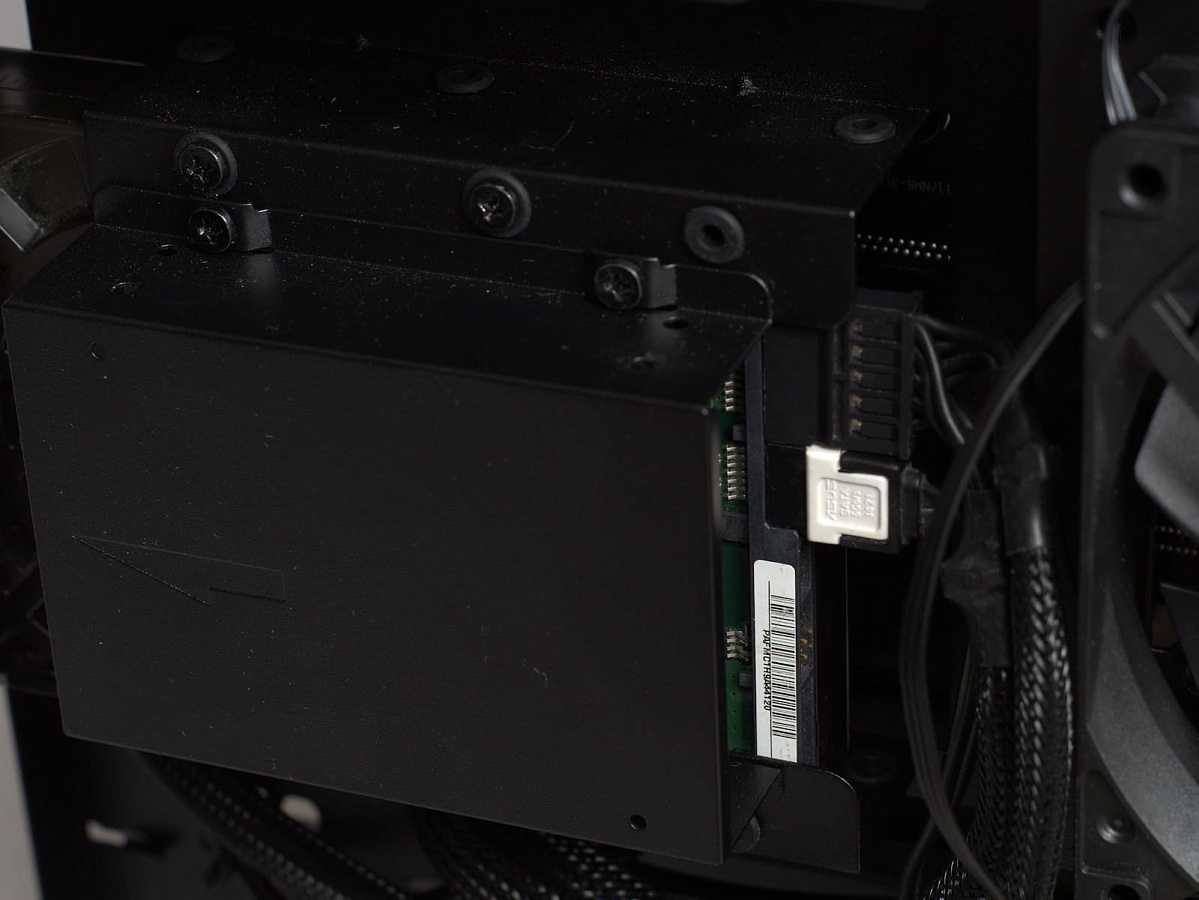

Еще одно действие – монтаж накопителей. 3.5" накопители фиксируются винтами через резиновые демпферы, что позволяет снизить уровень вибраций/шума, передаваемых на корпус.

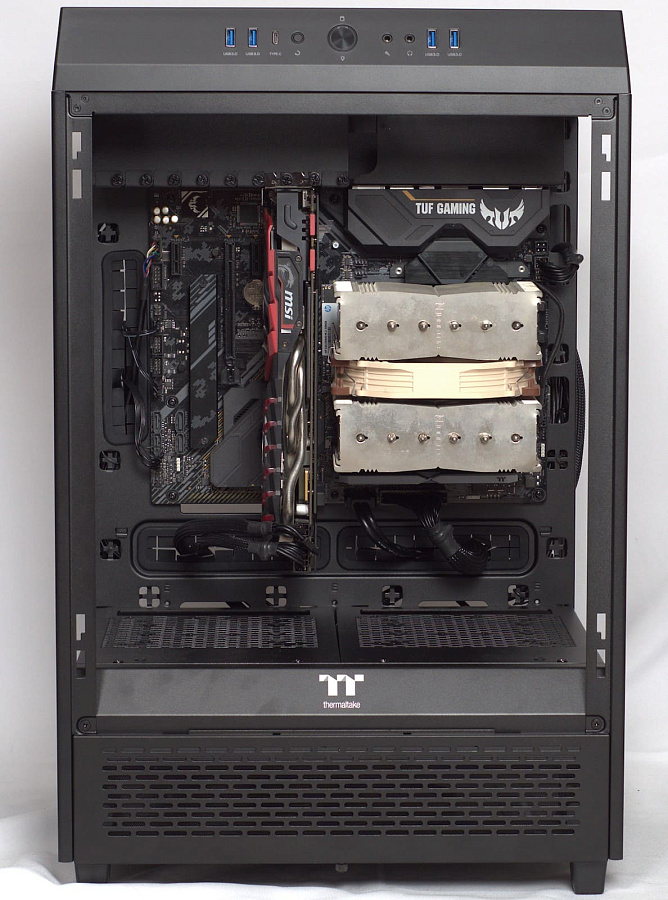

Финальный результат – оригинальный внешний вид на комплектующие внутри за счет разворота материнской платы и уложенные кабели не так сильно бросаются в глаза.

Тестовый стенд и методика тестирования

Проверка возможностей корпуса производилась путем одновременной загрузки процессора и видеокарты с помощью утилит LinX 0.7.0 (10240 Мбайт, 10 проходов) и FurMark v1.26.0.0 (1920х1080, сглаживание 4xMSAA), время выполнения ~20 минут (до стабилизации температур). Нагрузка на жесткий диск осуществлялась с помощью утилиты Iometer 1.1.0, пресет Default, 20 минут. Данные температур процессора, видеокарты и жесткого диска брались из программы мониторинга CPUID HWMonitor v1.44.

Температура в помещении во время тестирования составляла 26,3-26,8 °С.

Тестирование корпуса производилось в варианте с закрытыми боковыми панелями и с демонтированными (включая верхнюю).

Используя шумомер китайского производства, был измерен уровень шума при работе корпуса с расстояния 1 метр от левой боковой стенки. Фоновый шум в комнате на момент тестирования составил 33,8 дБ.

Результаты тестирования

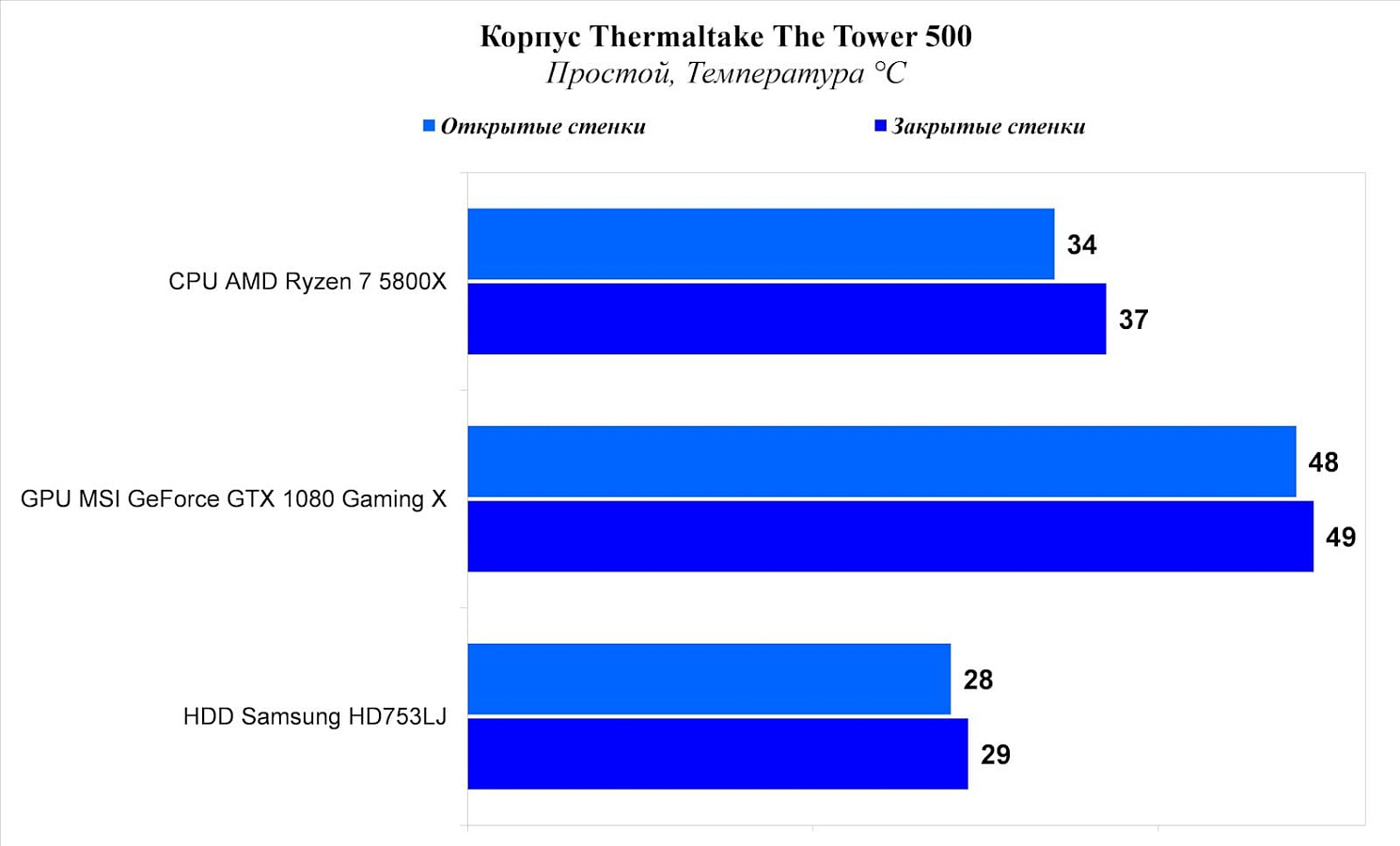

Нагрев компонентов. Простой системы.

Оригинальная компоновка комплектующих в корпусе Thermaltake The Tower 500 и отсутствие активного охлаждения зоны размещения материнской платы и плат расширения сказываются на температурном режиме. Разница в температуре центрального процессора AMD Ryzen 7 5800X с закрытыми и открытыми боковыми стенками составляет весомые (для режима простоя) 3 °С.

При пассивной работе системы охлаждения видеокарты (вентиляторы не крутятся) температура графического ядра Geforce GTX 1080 практически доходит до 50 °С (в корпусах с ее горизонтальным размещением в простое она обычно составляет 42-45 °С). Отдельно можно выделить неплохой температурный режим для жесткого диска, нагрев которого не превысил 30 °С.

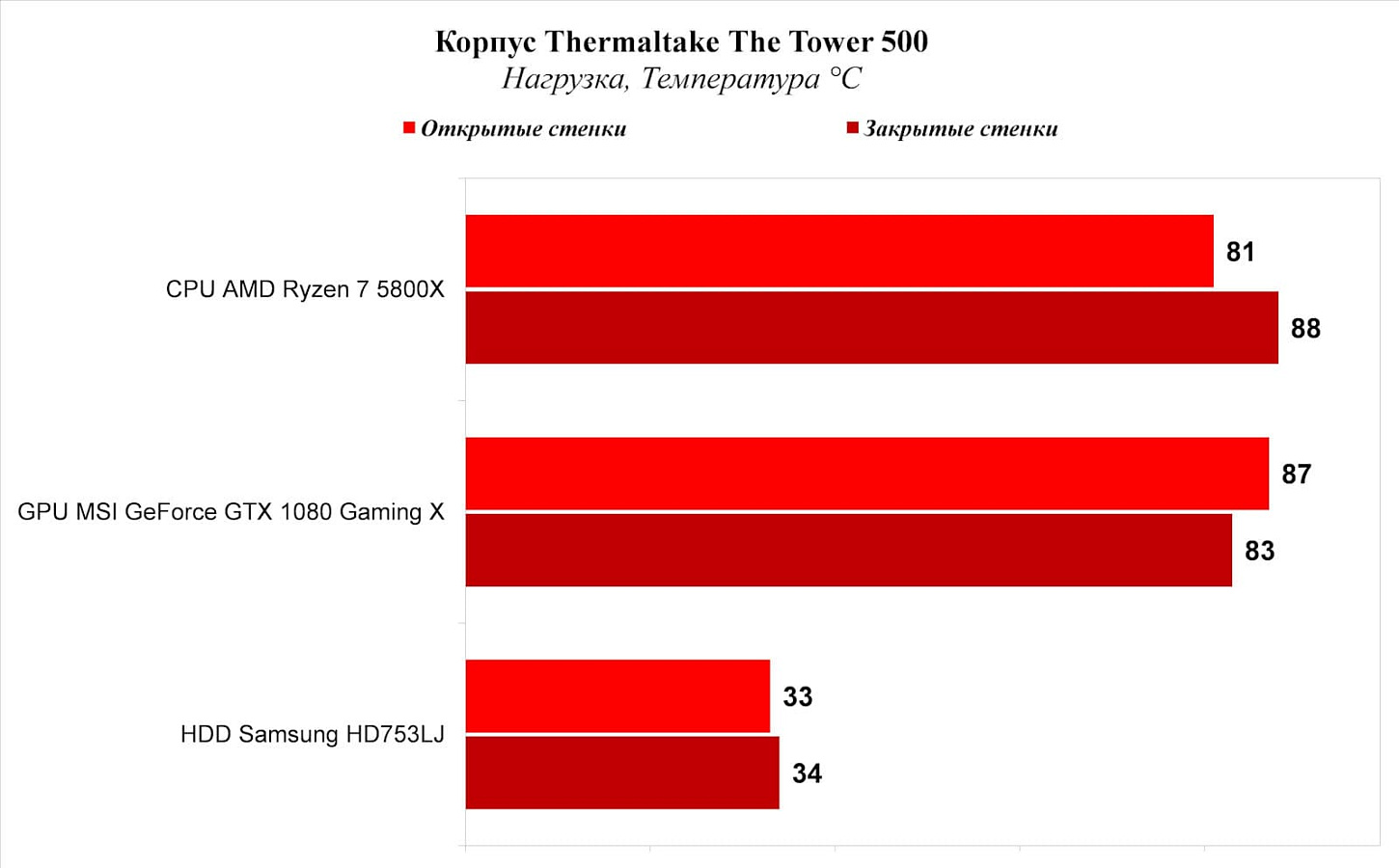

Нагрузка системы.

Разница в комплектующих под нагрузкой с открытыми и закрытыми боковыми стенками получается еще выше. Так для процессора она составляет 8 °С, для видеокарты - 4 °С, что говорит о недостаточной продуваемости зоны их размещения, так как предустановленные вентиляторы размещены «за поддоном» и как раз они обеспечивают неплохой температурный режим работы накопителя.

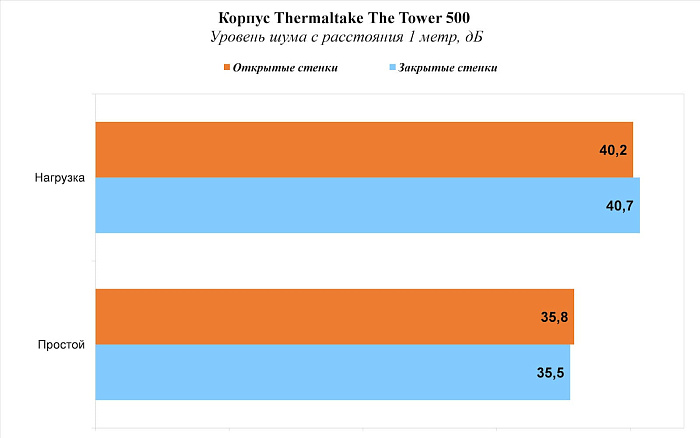

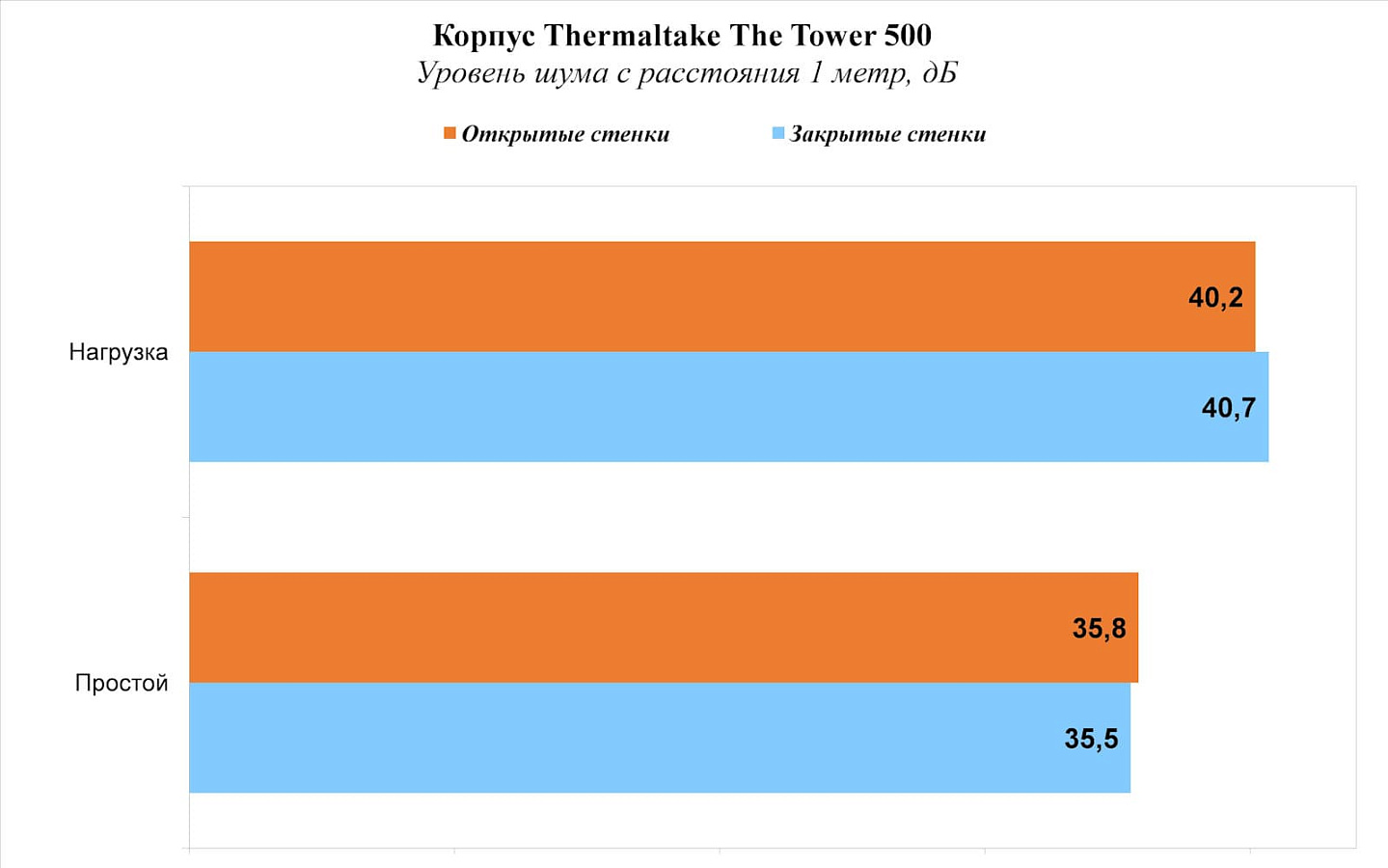

Уровень шума.

Использование панелей из закаленного стекла и размещение корпусных вентиляторов за поддоном положительно влияет на уровень шума, если оценивать его со стороны лицевой панели. В простое работа систем охлаждения малозаметна, а под нагрузкой шум от корпуса заметнее из-за повышенных оборотов систем охлаждения процессора и видеокарты, но не настолько, чтобы он раздражал.

Выводы

Представленный компанией Mid-Tower корпус Thermaltake The Tower 500 обладает эффектным внешним видом за счет трех панелей из закаленного стекла и является оригинальным решением, где материнская плата повернута на 90 градусов. Также к корпусу можно "докупить" нижнюю панель с 3.9" LCD экраном, что преобразит внешний вид корпуса.

Вместе с тем корпус, за счет немалых размеров, получился достаточно вместительным (поддерживаются материнские платы вплоть до форм-фактора E-ATX, кулеры высотой до 275 мм, можно установить несколько радиаторов СЖО и даже кастомную с отдельным резервуаром и помпой) и сборка системы в нем не должна доставить проблем. Так что, в целом, он определенно привлечет потенциальных покупателей, правда стоит напомнить, что штатно корпус не имеет ARGB-подсветки.

Выделим наличие у корпуса двух предустановленных 120 мм вентиляторов, которые размещаются за поддоном и обеспечивают неплохой температурный режим накопителям. За счет такой компоновки корпус демонстрирует умеренный уровень шума.

Однако в штатной комплектации придется учитывать тот факт, что зона размещения материнской платы и плат расширения остается без активного охлаждения (процессор и видеокарта будут нагреваться сильнее), поэтому потребуется либо покупка дополнительных вентиляторов, либо пересмотр мест размещения уже предустановленных вентиляторов.

Цена корпуса Thermaltake The Tower 500 в рознице начинается от 13000 рублей и такой «ценник», конечно же, ограничивает круг потенциальных покупателей, но возможности корпуса действительно неплохие.
