Обзор корпуса Aerocool Ore TG

Компания Aerocool предлагает обширный модельный ряд корпусов в бюджетном сегменте. Но если присмотреться, то можно заметить некоторое сходство отдельных модификаций. Фактически компания пошла по правильному пути — создание недорого сбалансированного базового шасси и его тюнинг за счёт разного дизайна передней панели. Это позволяет легко добавлять новые дизайны корпусов с небольшими издержками на изменение производственных процессов и, как следствие, низкой конечной цене продукции. Ранее мы уже рассматривали Aerocool Rift BG в вариации с боковой стенкой из закаленного стекла, который позаимствовал компоновку Aerocool Cylon. На этот раз повествование пойдёт об ещё одном "сводном брате" — Aerocool Ore TG, который отличается более продуваемой "mesh"-образной фронтальной частью и комплектацией сразу тремя 120-мм вентиляторами Saturn FRGB с приятной кольцевой подсветкой.

Спецификация

Модель	Aerocool Ore Tempered Glass Edition
P/n	Ore Saturn FRGB-G-BK-V1
Цвет	Чёрный
Форм-фактор	Mid-Tower (средняя башня)
Форм-фактор совместимых плат	Mini-ITX / MicroATX / ATX
Размеры (Ш х В х Г)	195 x 461 x 422 мм
Максимальная длина видеокарты	371 мм (346 мм при установленном спереди вентиляторе)
Максимальная длина блока питания	ATX PS2 до 206 мм
Максимальная высота кулера процессора	155 мм
Боковые стенки	Закаленное стекло, ABS-пластик и металл (SPCC)
Число отсеков 3,5"	Максимум 2 (2 x 3.5''/2.5'')
Число отсеков 2,5"	Максимум 5 (3 x 2.5'' and 2 x 2.5''/3.5'')
Слотов расширения	7 (семь)
Возможности установки систем охлаждения	Передняя панель: вентиляторы 120-мм x 3 шт. или радиатор СЖО 120-мм х 1 шт.; Верхняя панель: вентилятор 120-мм x 1 шт.; Задняя панель: вентилятор 120-мм x 1 шт.; Поддержка охлаждения видеокарт: вентиляторы 120-мм x 2 шт.
Предустановленные кулеры	120 мм x 3 шт.
На верхней панели	USB 3.0 x 1 шт.; USB 2.0 x 2 шт.; Микрофонное гнездо x 1 шт.; Аудиогнездо x 1 шт.; Картридер SD/microSD x 1 шт.
Кабель-менеджмент	Да
Вес	4,8 кг (5,9 кг с упаковкой)

Упаковка

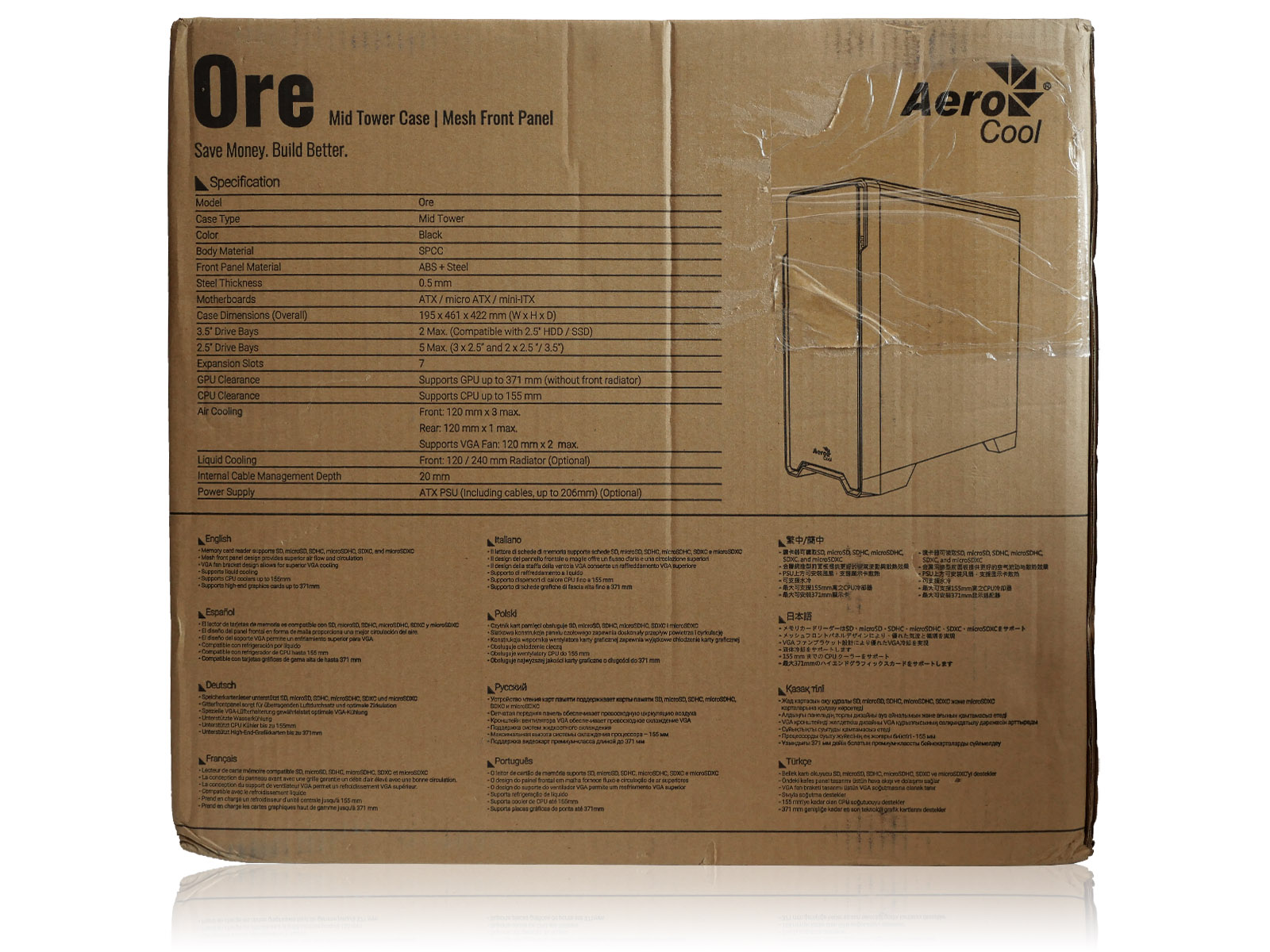

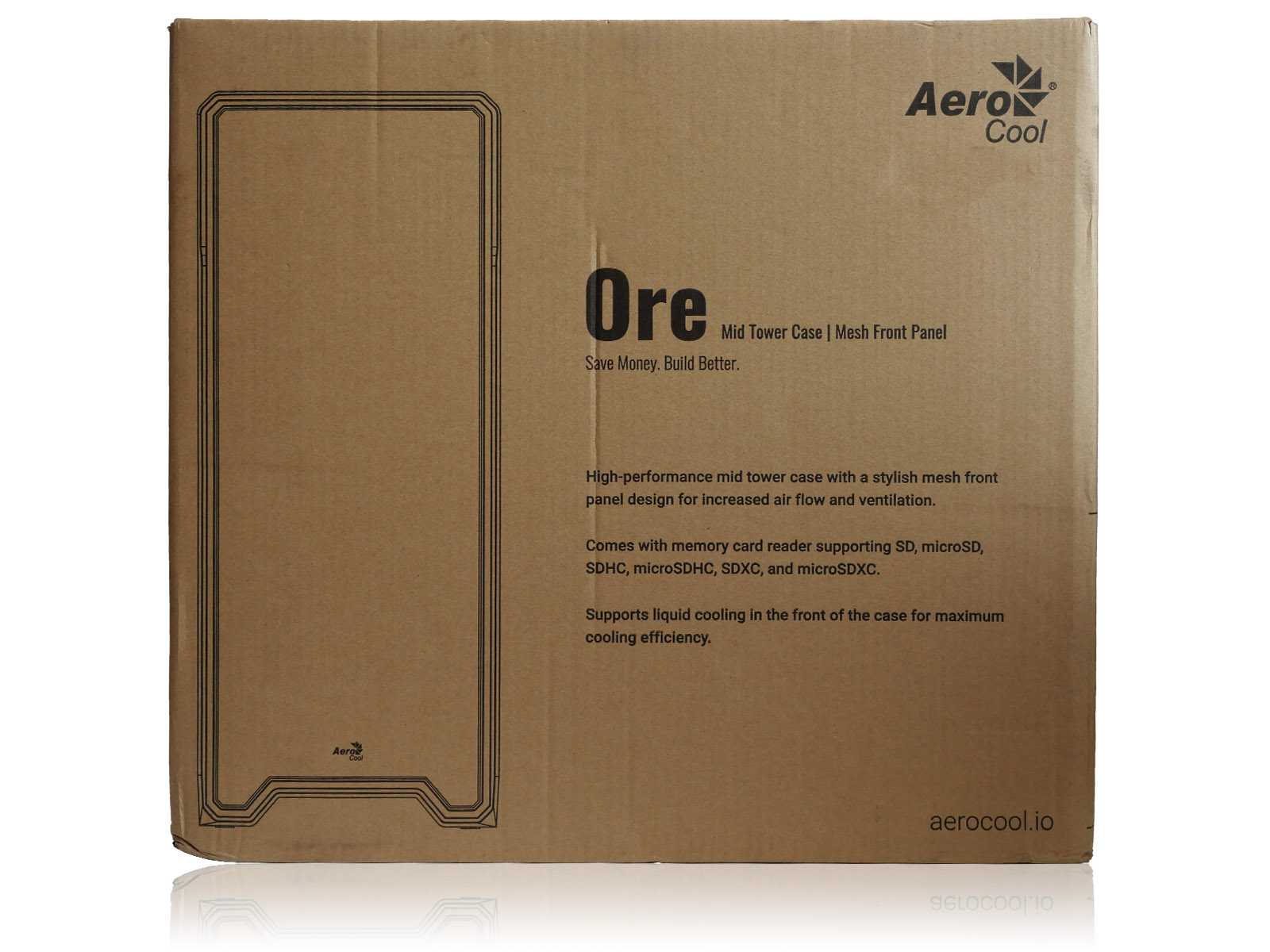

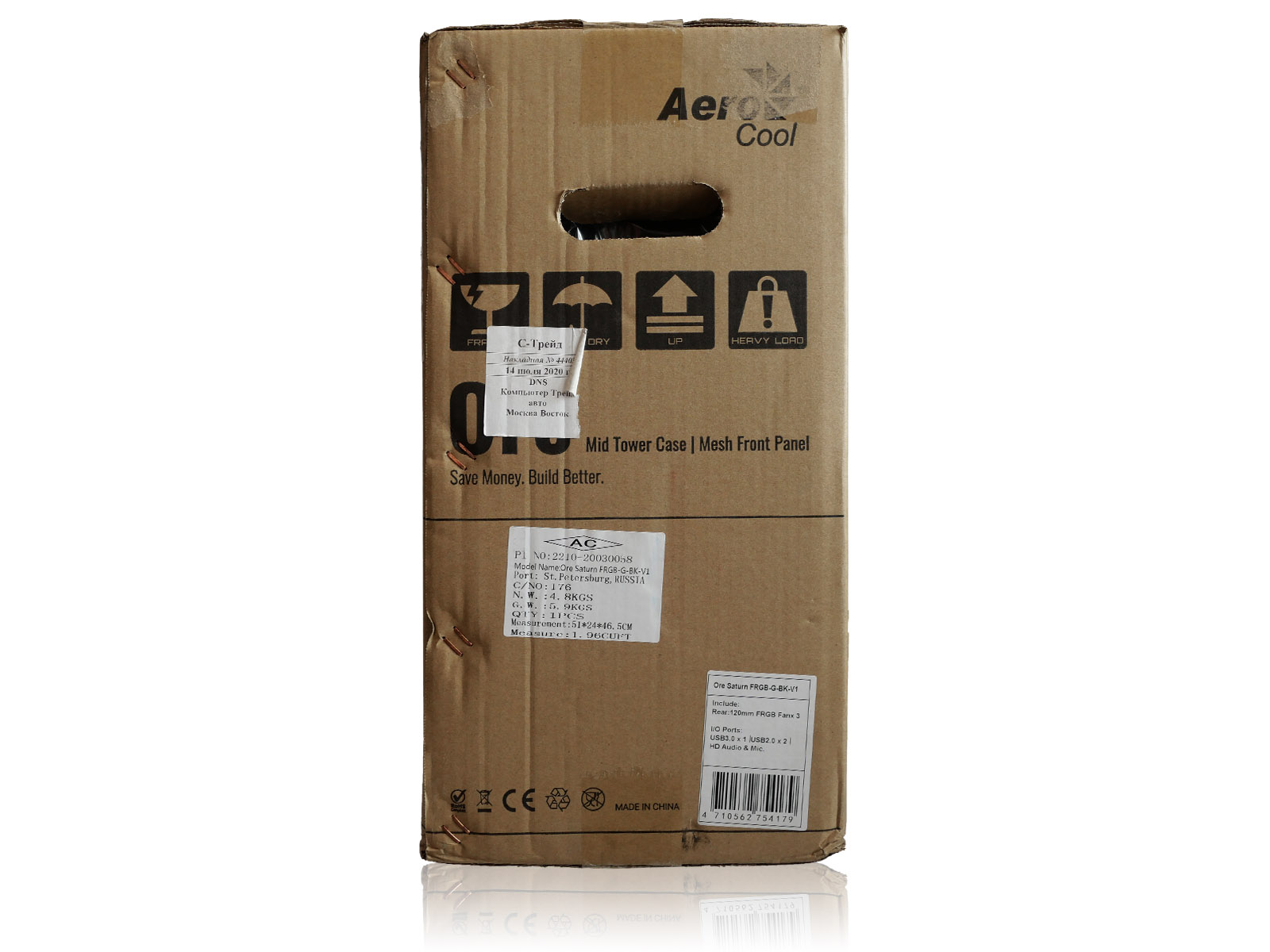

Aerocool Ore TG продаётся в весьма распространённом варианте упаковки — коробке из плотного картона. По бокам сделаны прорези, играющие роль ручек для переноски. На одной из крупных граней приведена подробная спецификация.

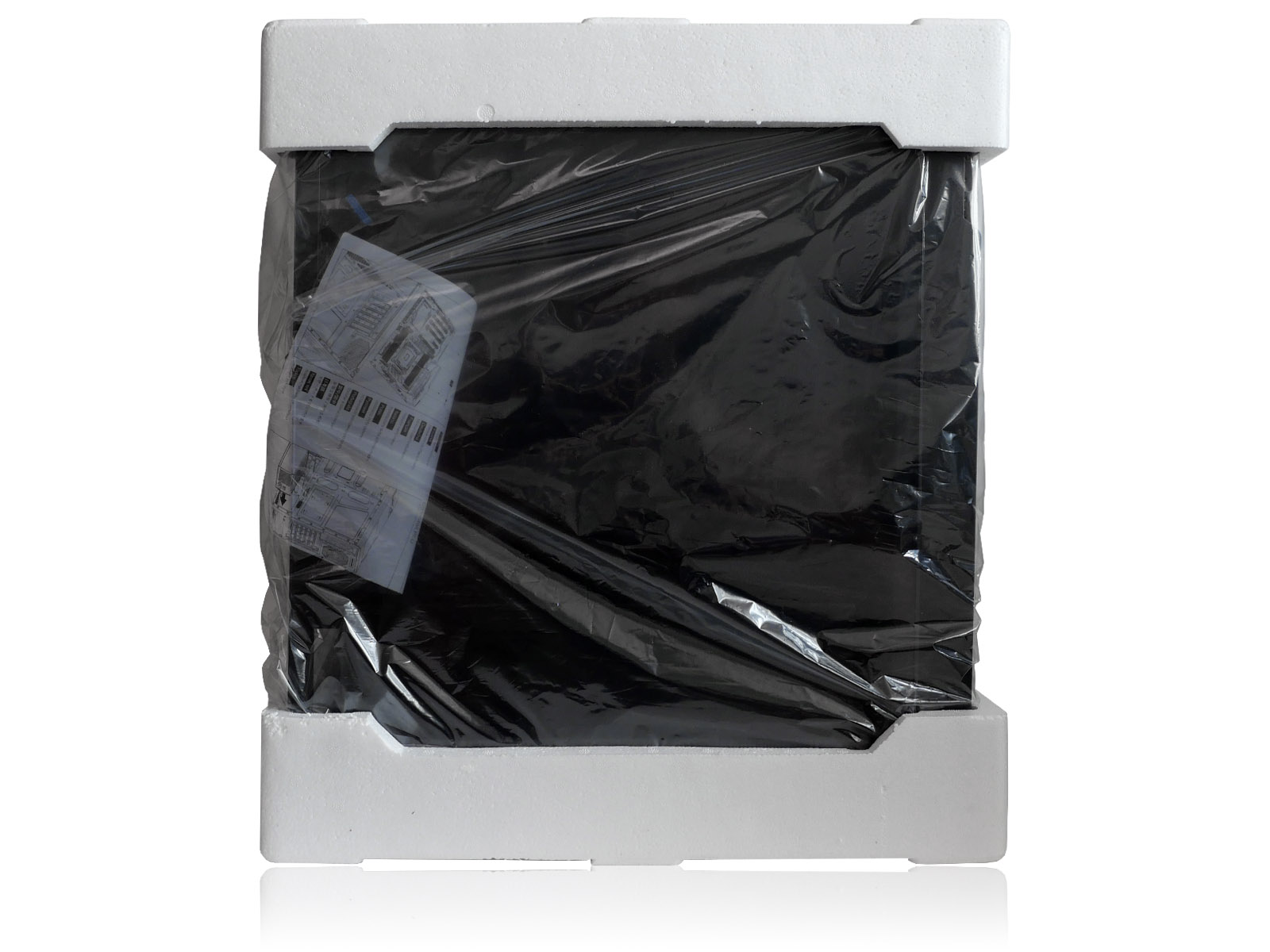

Внутри корпус зафиксирован классическими пенопластовыми вставками. Схема упаковки проверена временем, но имеет слабые места с боков, поэтому в случае дистанционной доставки из интернет-магазинов важно по получению проверять целостность и отсутствие замятий боковых стенок.



Комплектация

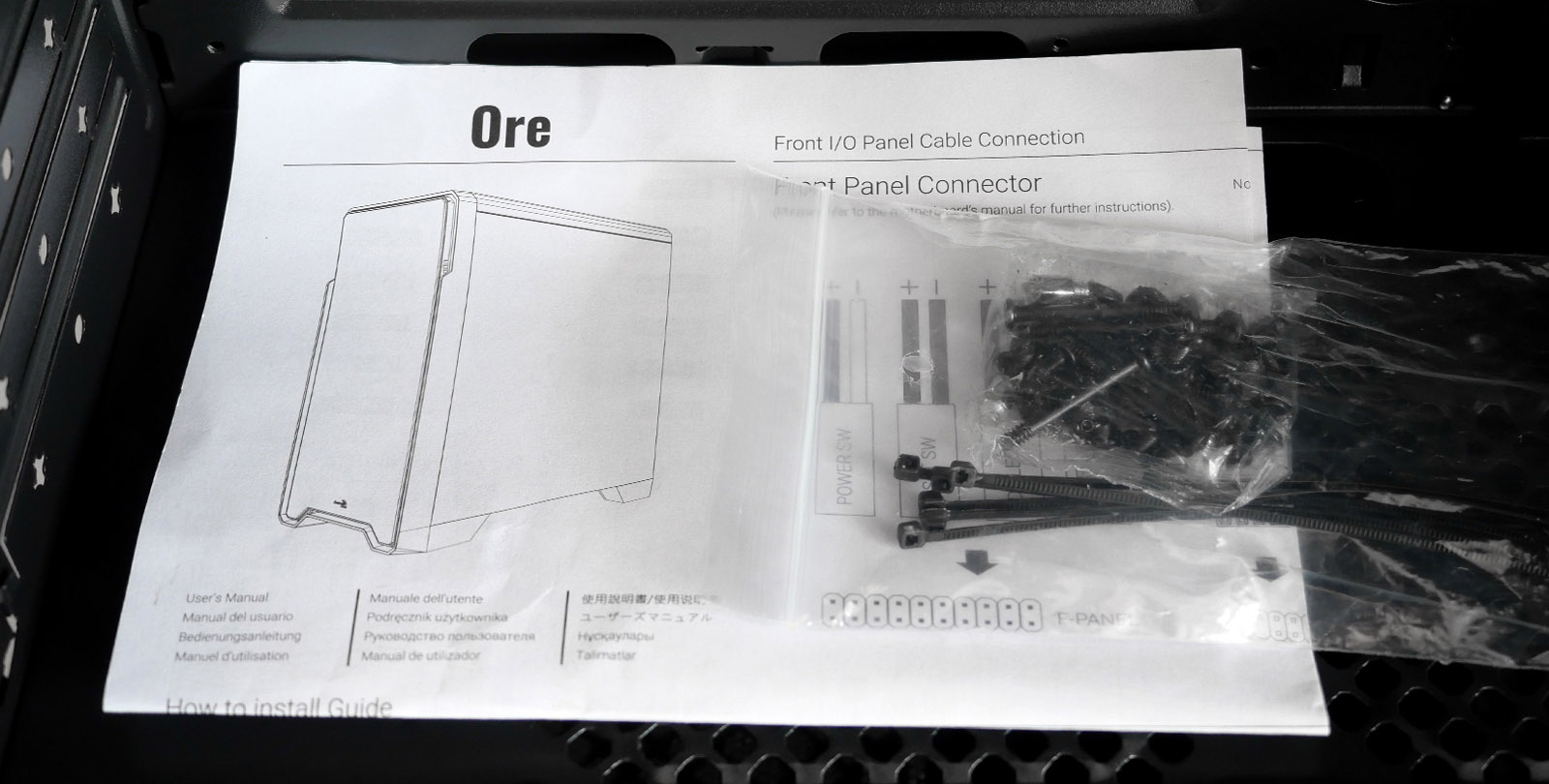

В комплекте с корпусом вложен минимально необходимый набор крепежных винтов, несколько нейлоновых хомутов и пользовательская инструкция. Всё это закреплено внутри в обычном зиплок пакетике.

Экстерьер

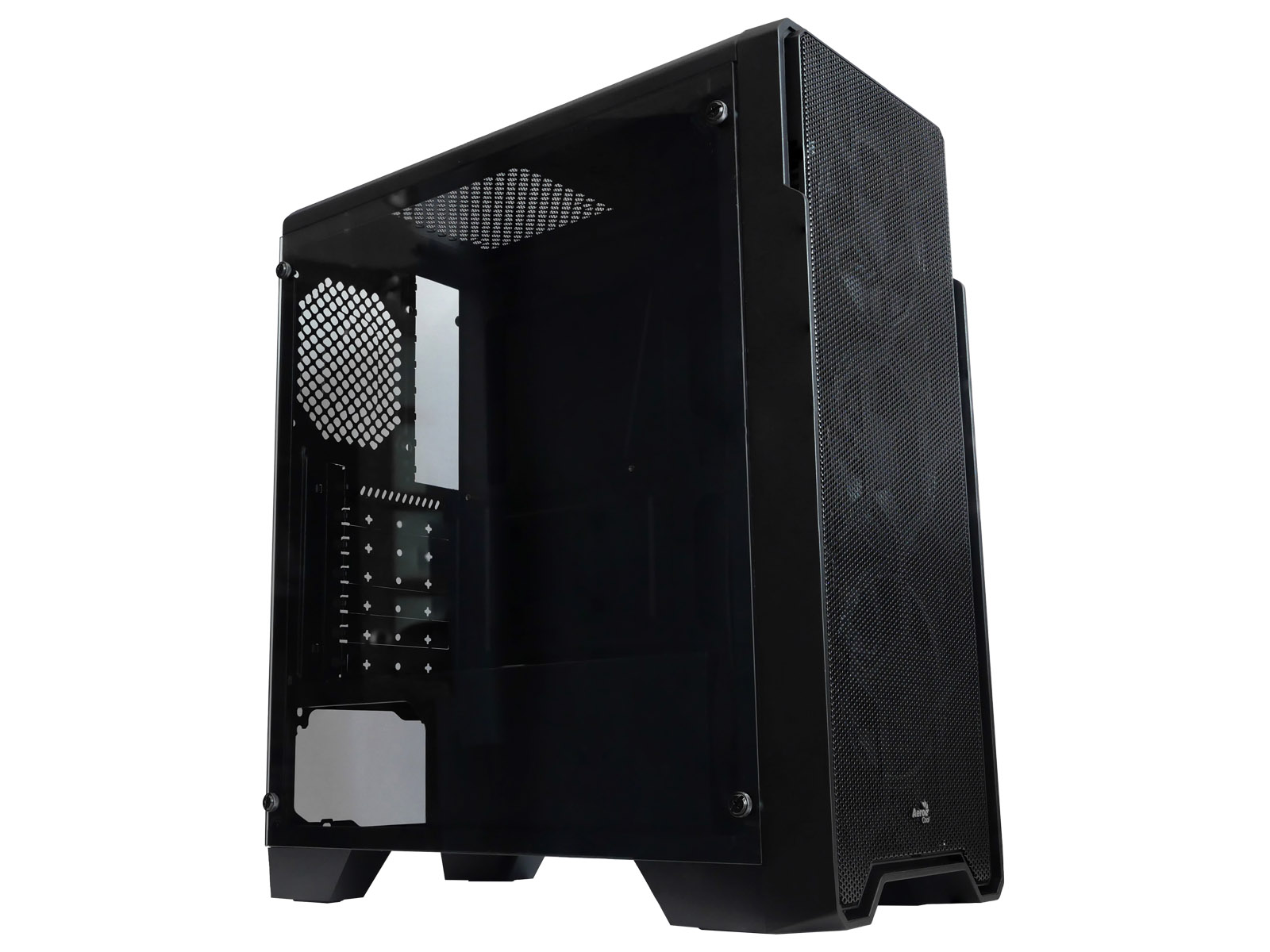

Aerocool Ore TG относится к классу средних башен (middle tower). Габаритные размеры относительно небольшие: ширина — 19,5 см, глубина — 46,1 см и высота — 42,2 см. Общий вес корпуса менее 5 кг. Шасси выполнено из стали SPCC толщиной 0,5 мм. Несмотря на невысокий показатель, ощущения излишней хлипкости нет, жёсткость корпуса относительно неплохо задана внутренней перегородкой и штампованными элементами. Отдельные части шасси скреплены клёпками, поэтому внутренняя перегородка, верхняя панель и корзина для жёстких дисков не снимается.

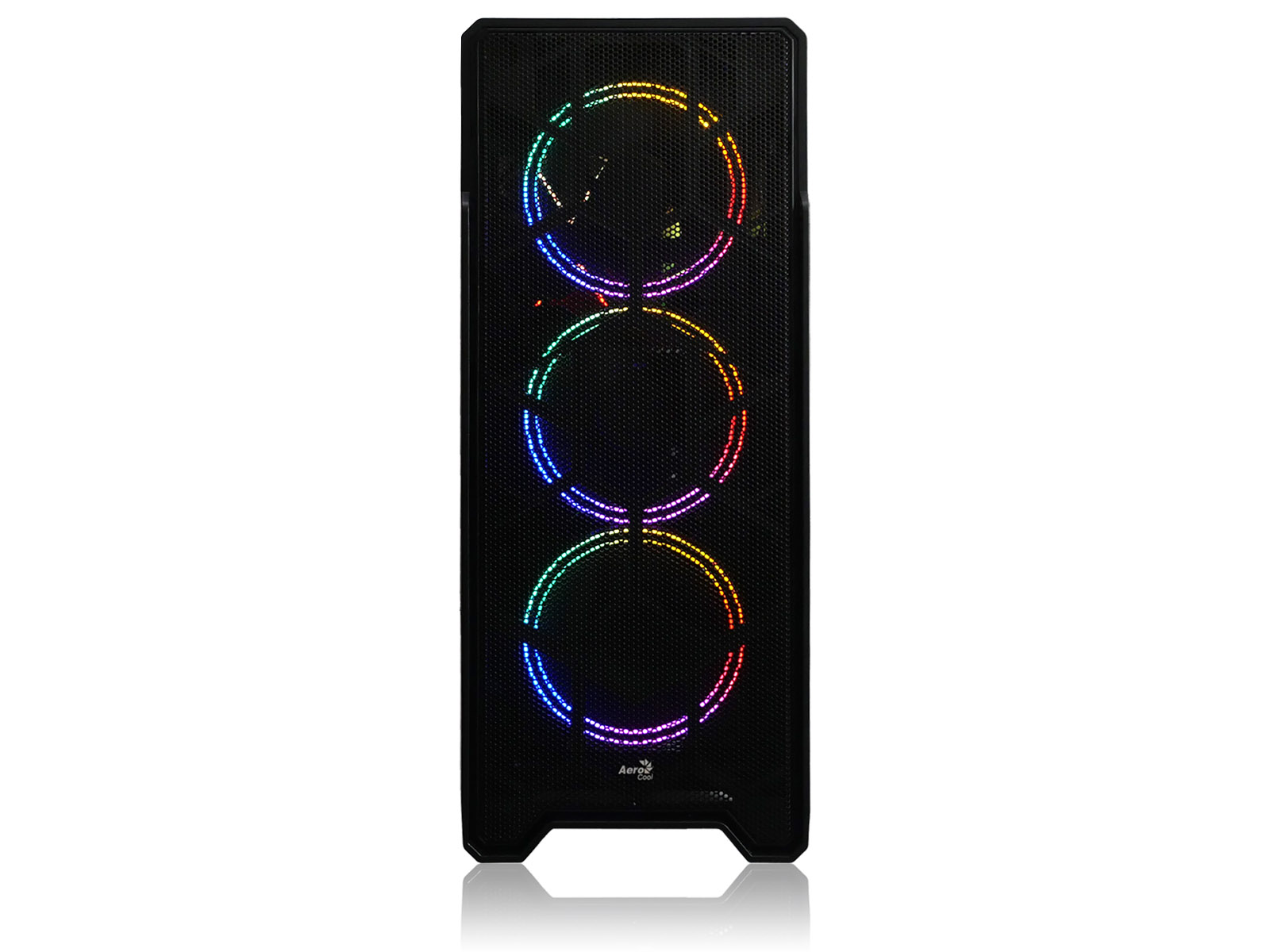

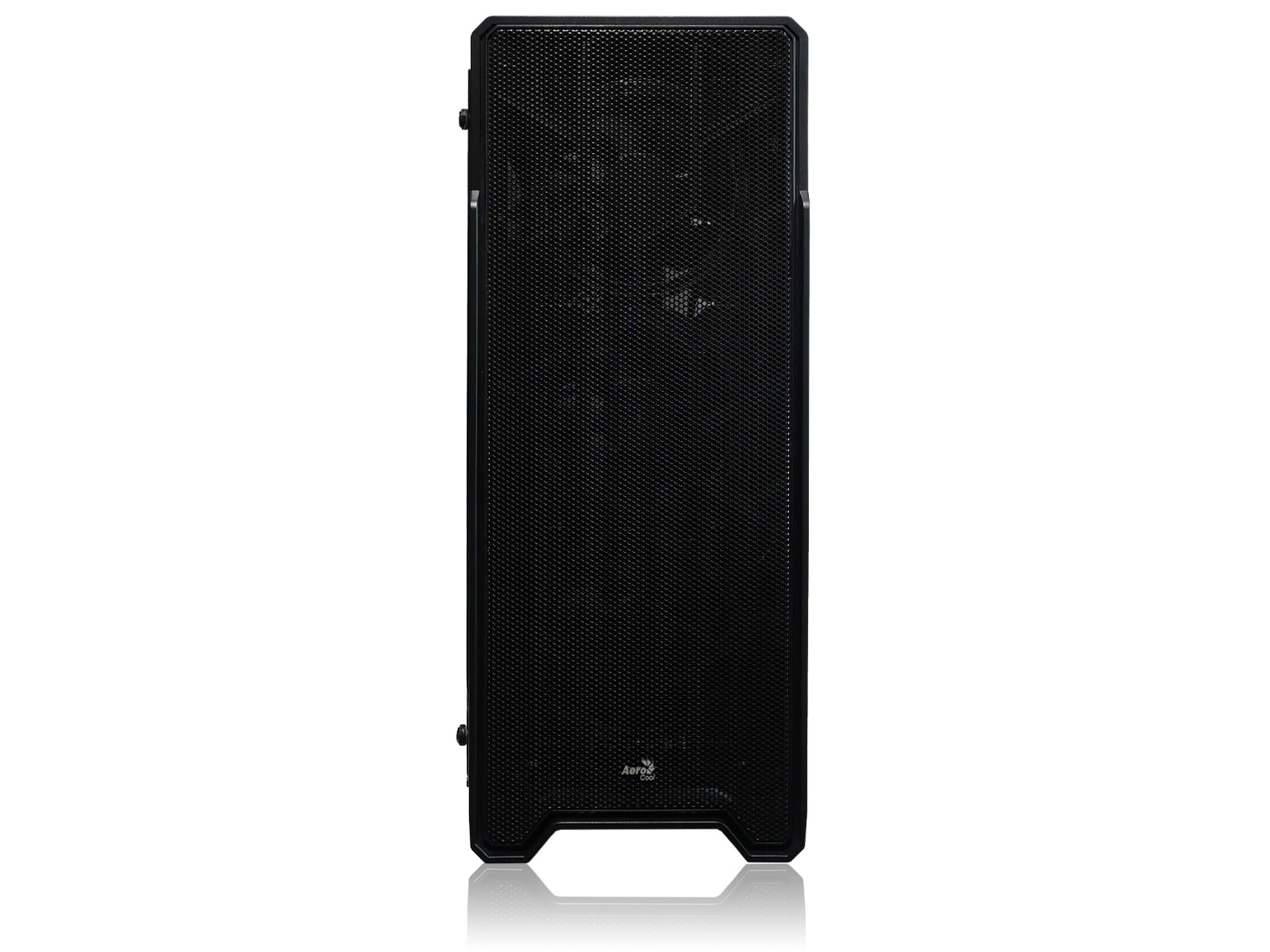

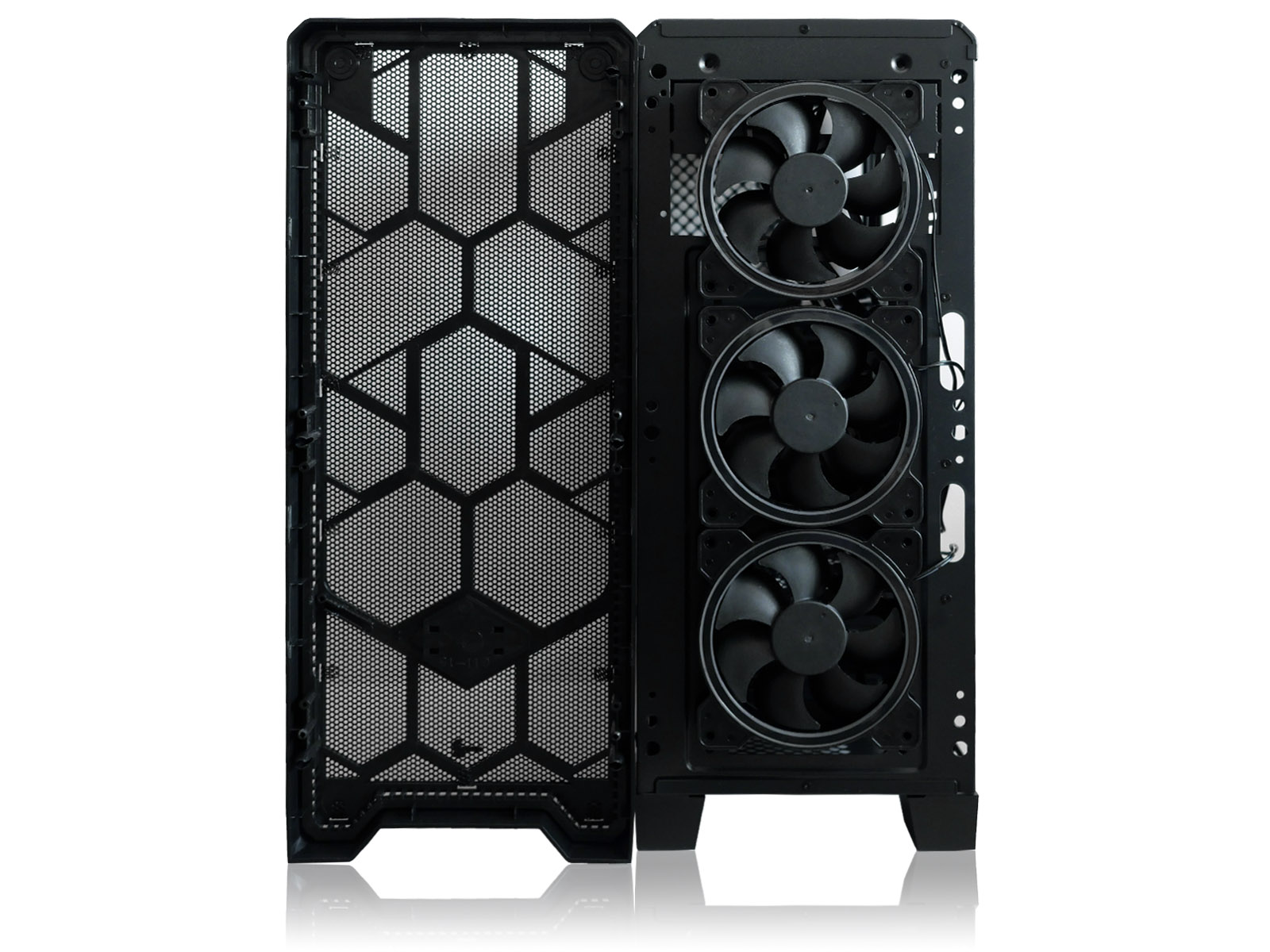

Передняя панель Rift BG представляет собой пластиковый каркас с ячеистой металлической сеткой. Дизайн спокойный, без излишне вычурных элементов. Такое исполнение существенно улучшает циркуляцию воздушных потоков по сравнению с Rift BG и открывает вид на фронтальные вентиляторы. Последний факт дал повод производителю установить спереди сразу три вентилятора с подсветкой.

Детали корпуса качественно окрашены, но оттенки металлических и пластиковых деталей отличаются, что видно при ярком освещении.

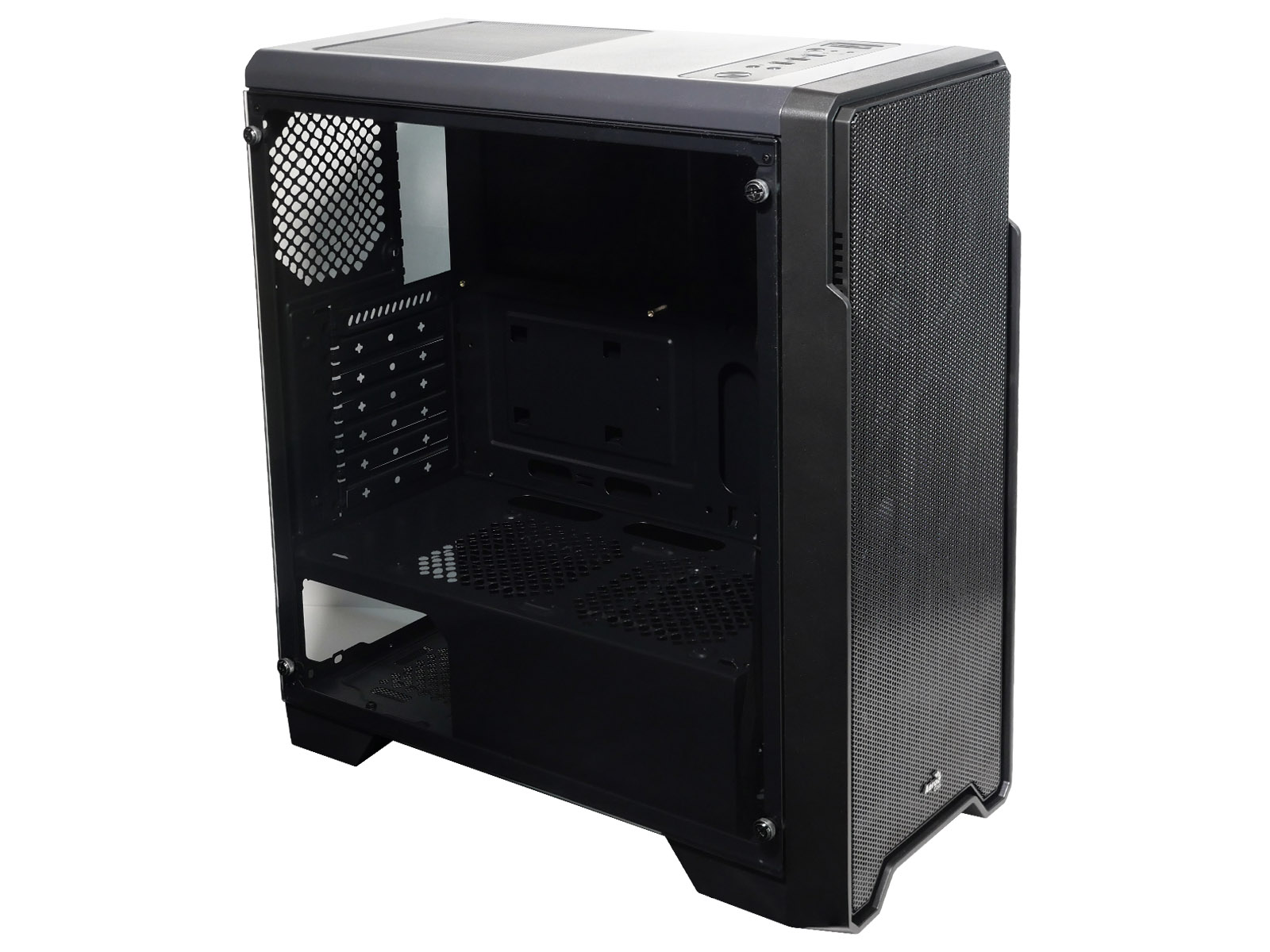

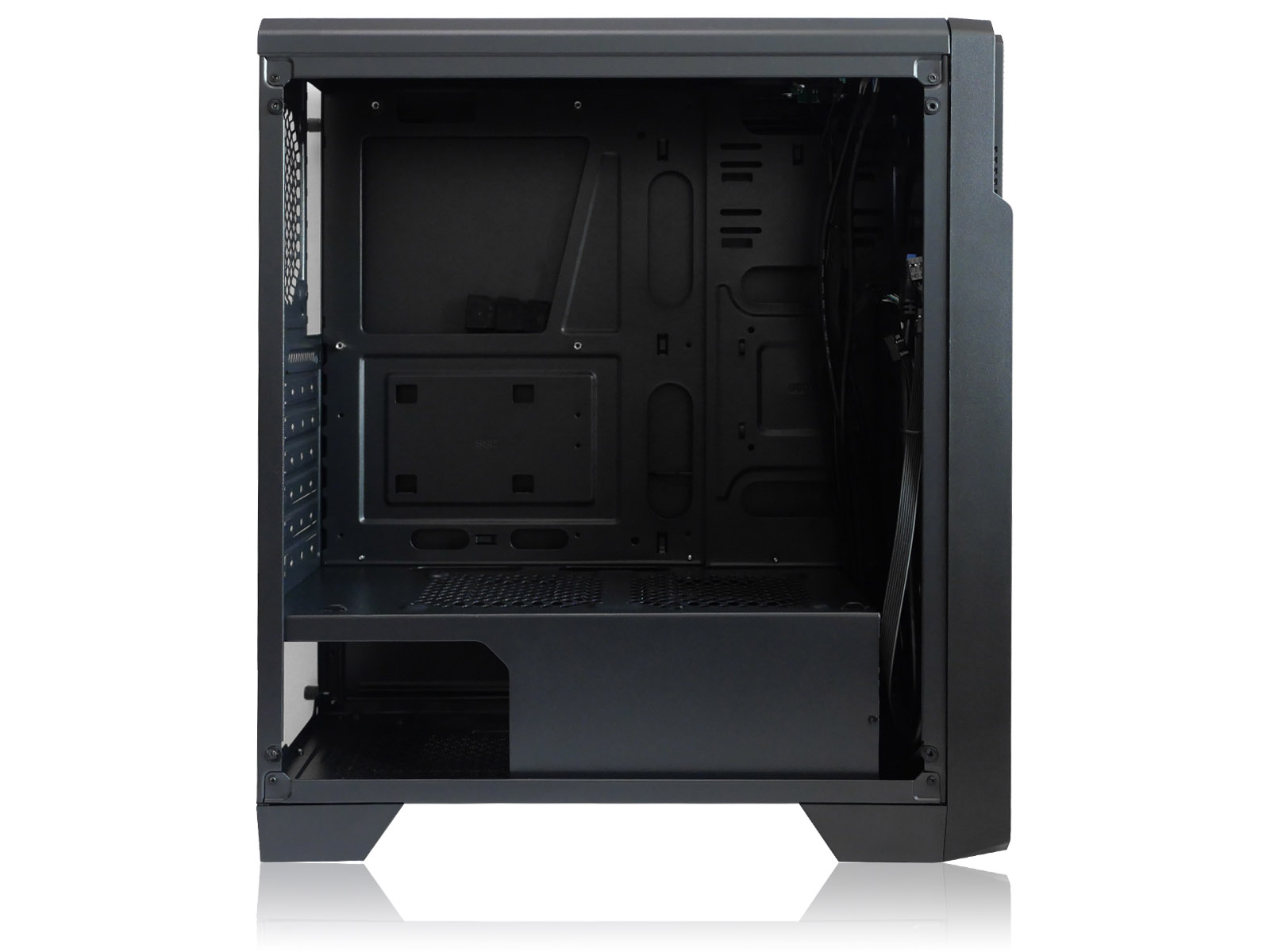

Одна боковая панель сделана из закаленного стекла, вторая - полностью металлическая. Взаимозаменяемости между ними нет. Стеклянная панель устанавливается на четыре винта с накатанной головкой и прорезиненными уплотнителями.

В месте их вкручивания на шасси приклеены тонкие круглые резиновые колечки, которые слабо держатся, быстро отлетают и теряются. Кромка стекла частично утоплена заподлицо, но всё же слегка выступает относительно элементов корпуса по периметру. Сам процесс установки и снятия стекла неудобный, не хватает каких-нибудь упоров снизу.

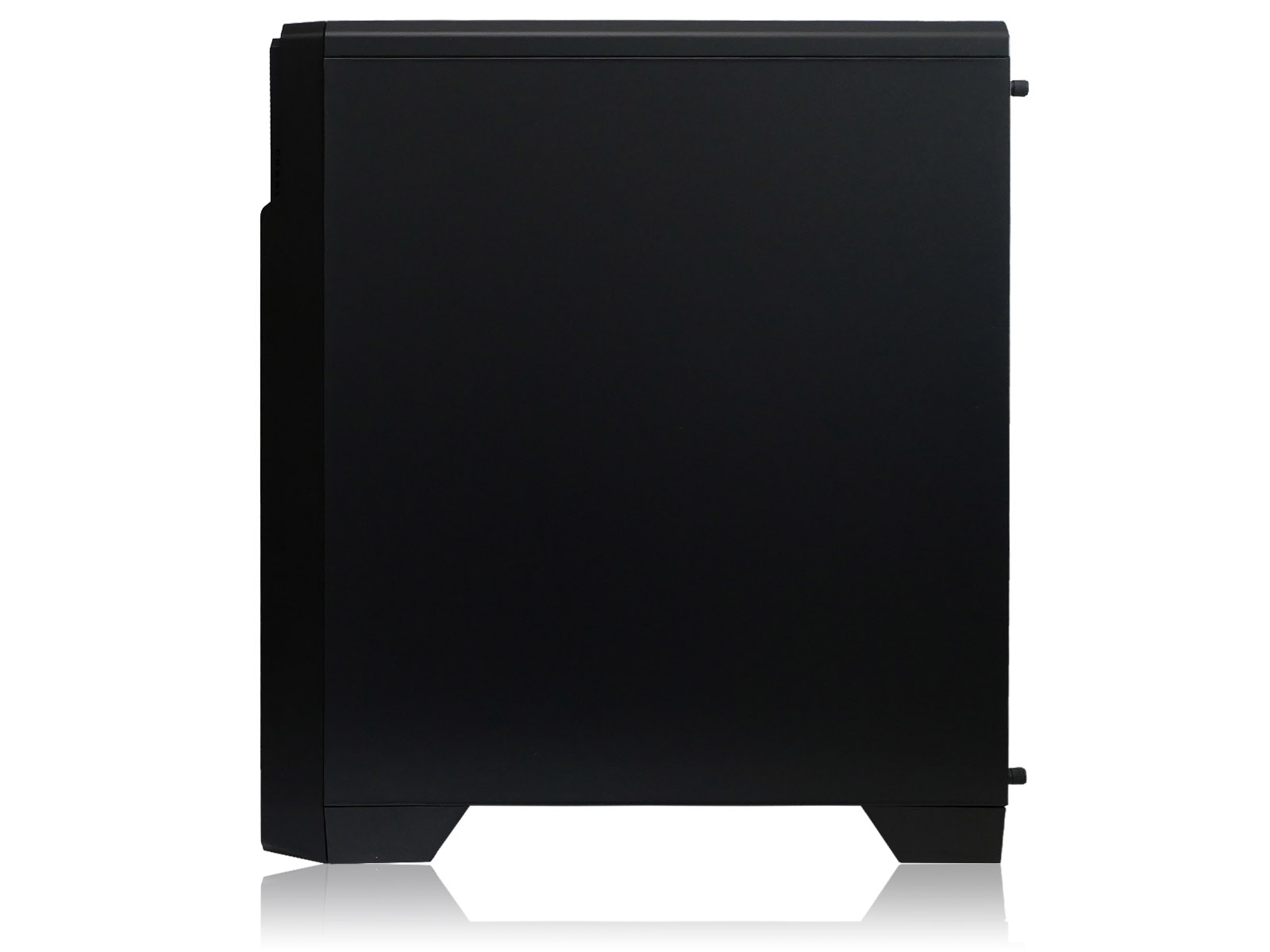

Металлическая боковая стенка снимается классическим способом — лёгким сдвигом назад с последующим извлечением вбок. Делать это неудобно из-за отсутствия выступов. Банально не за что схватиться.

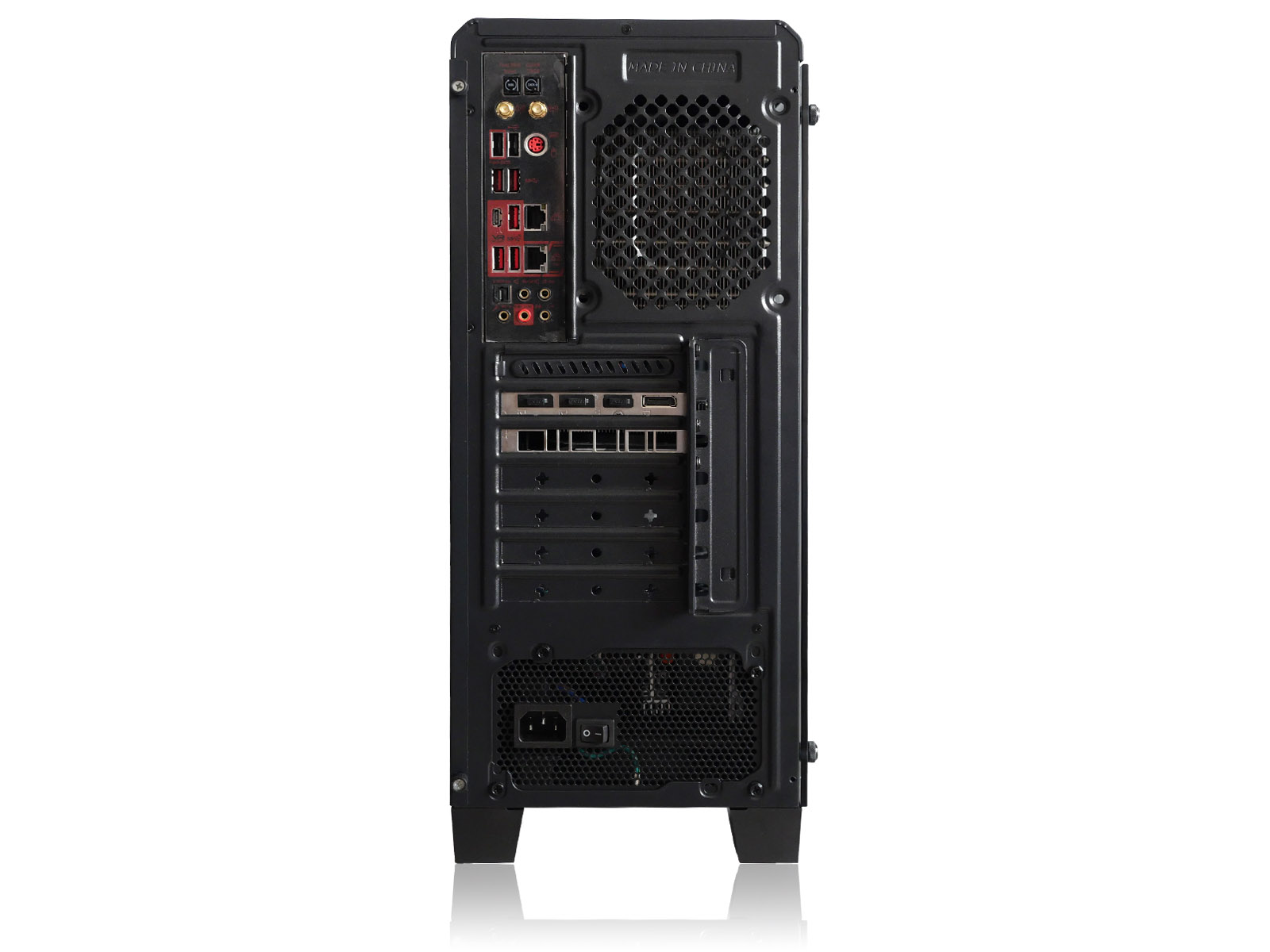

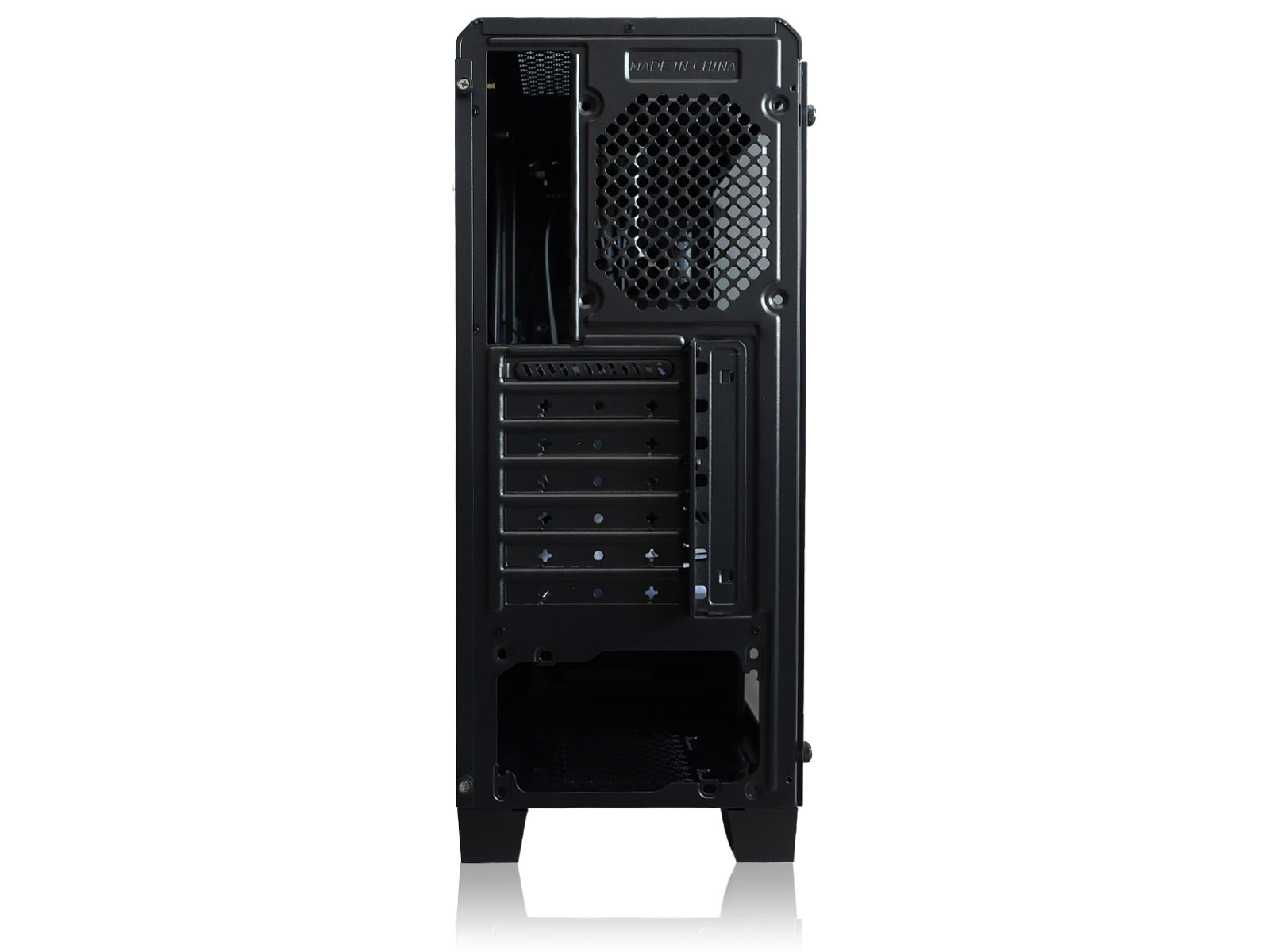

Задняя часть корпуса имеет привычную компоновку с нижним расположением блока питания и местом под один 120-мм вентилятор сверху. Слотов для вертикальной установки видеокарты не предусмотрено.

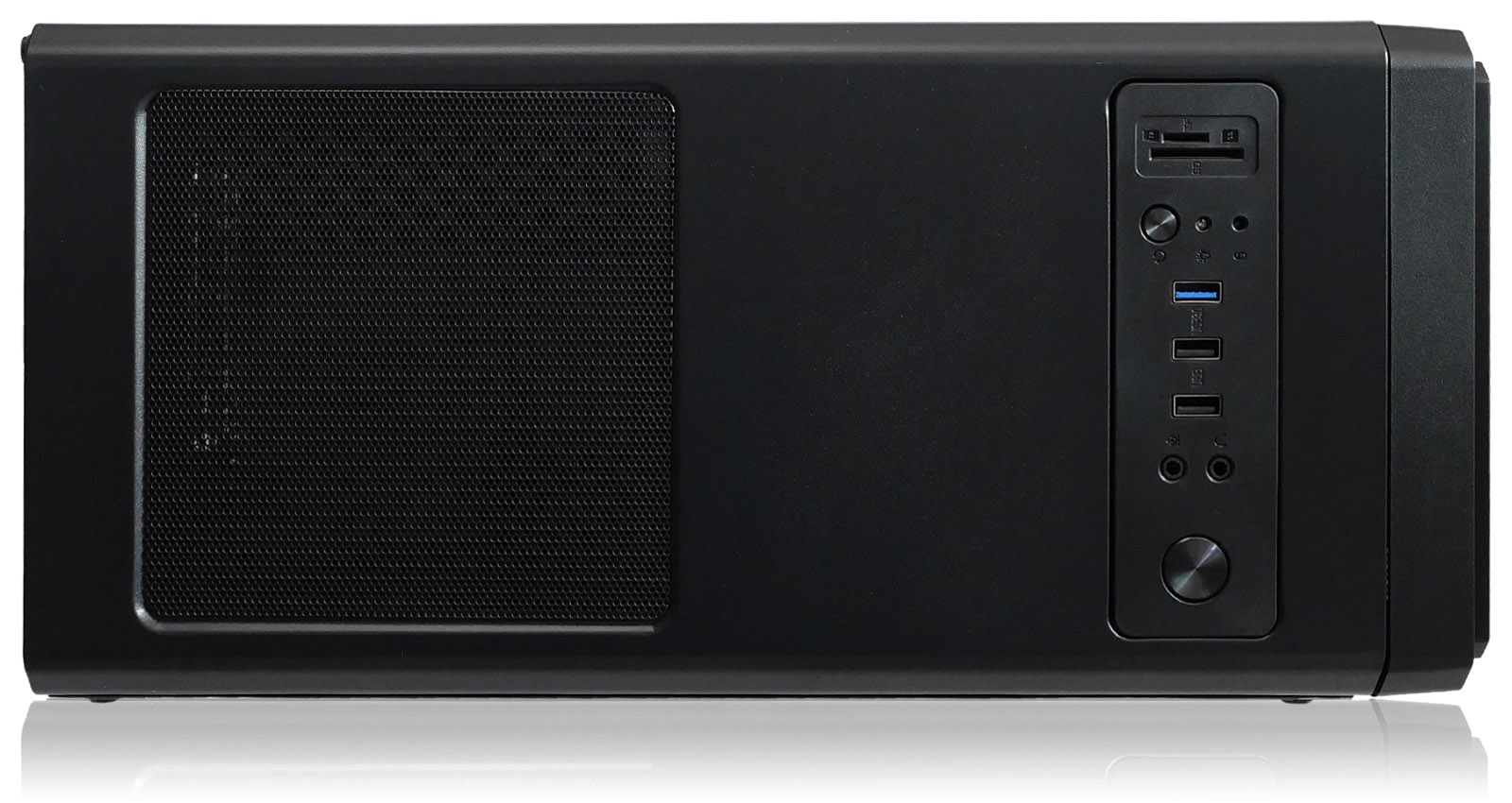

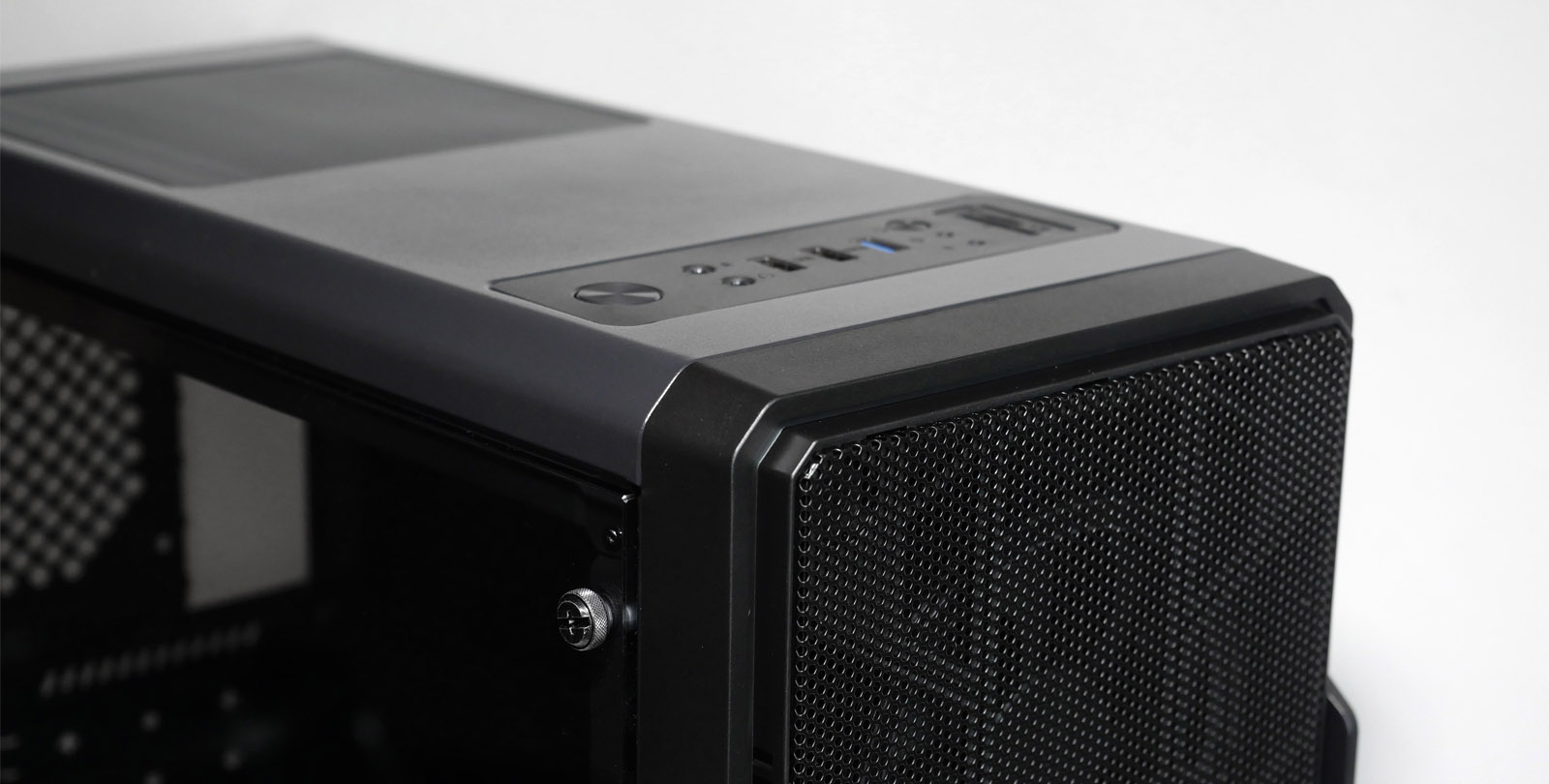

На верхней части корпуса знакомая по Rift BG компоновка. Ближе к тыльной части корпуса — отверстия для одного корпусного вентилятора, накрытые быстросъёмным пылевым фильтром на магнитном креплении. К фронту смещен пластиковый блок с портами, кнопками и индикаторами. Кроме последних нашлось место и под картридер формата SD и microSD.

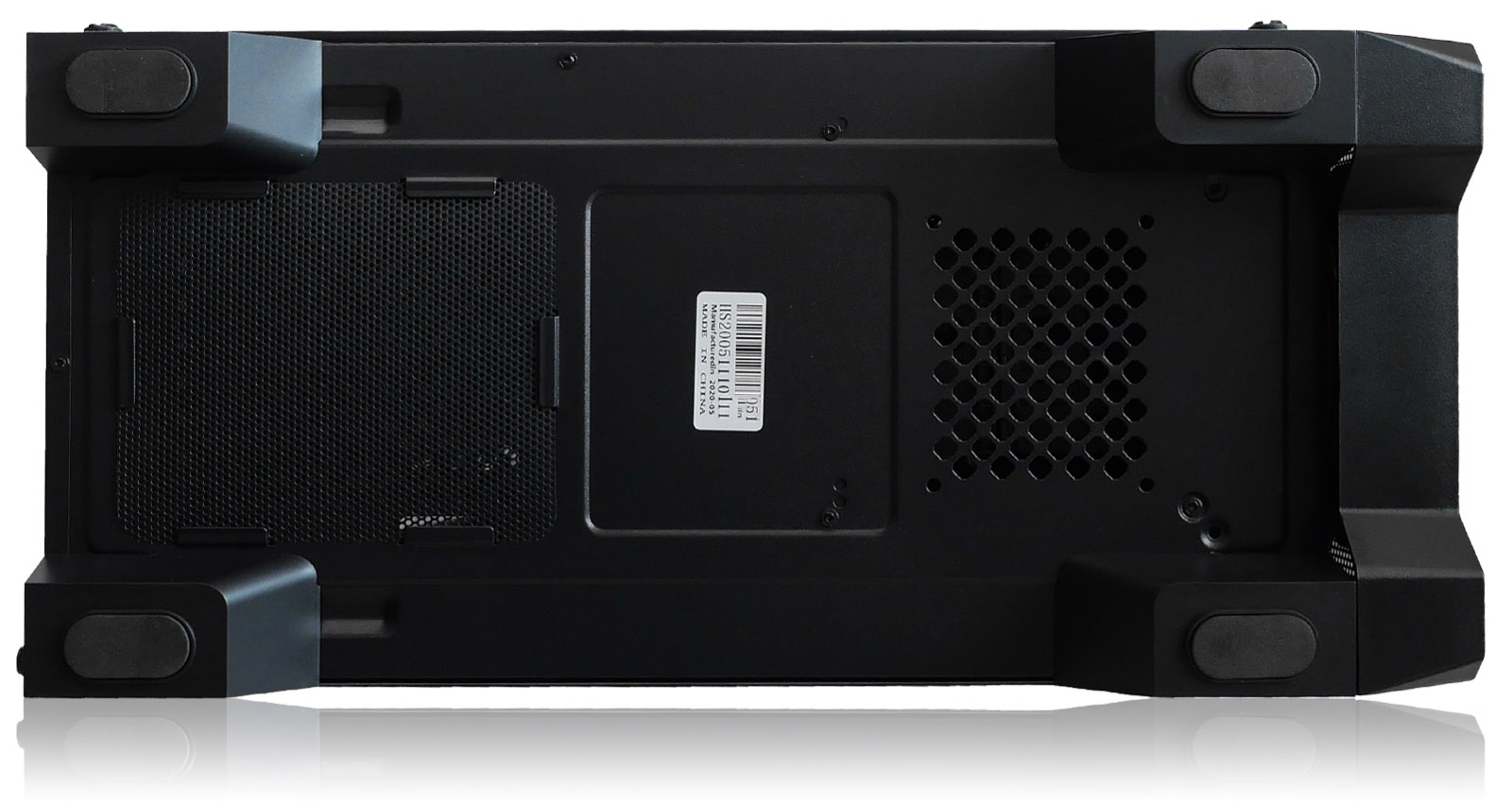

На дне сделаны четыре пластиковые ножки высотой в пару сантиметров с резиновыми накладками в основании. Они задают корпусу хорошую устойчивость и приподнимают его для поступления воздуха к блоку питания. Здесь также установлен быстросъёмный фильтр, но уже с менее удобным креплением. Ближе к передней части корпуса - дополнительная перфорация для пассивного охлаждения корзины с носителями информации.

Интерьер

В части внутренней компоновки и устройства корпус Aerocool Ore TG не отличается от рассмотренного ранее Aerocool Rift BG. Чтобы не повторяться, рекомендуем почитать раздел "Интерьер" в его обзоре.

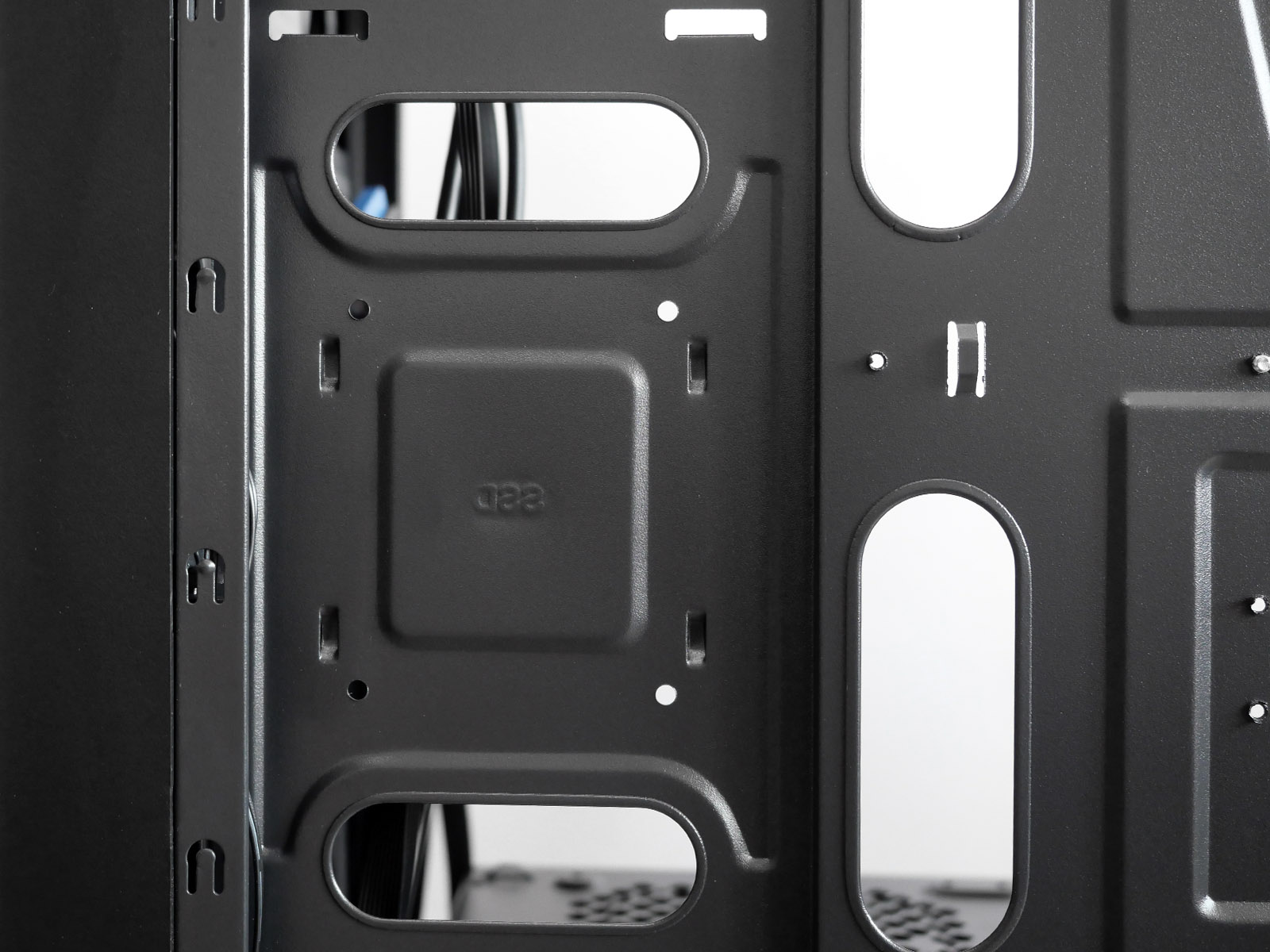

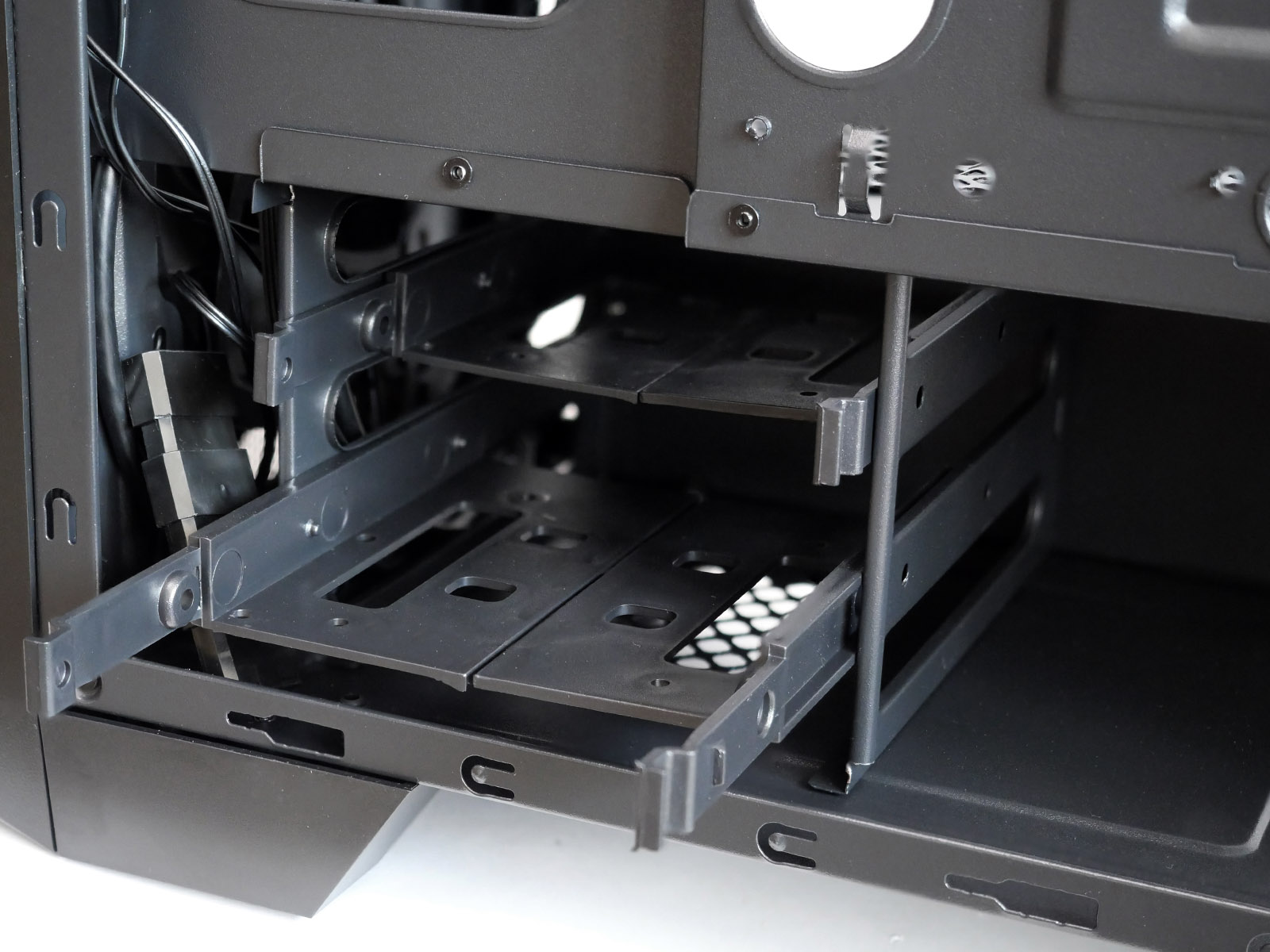

Используется та же схема организации креплений накопителей информации.

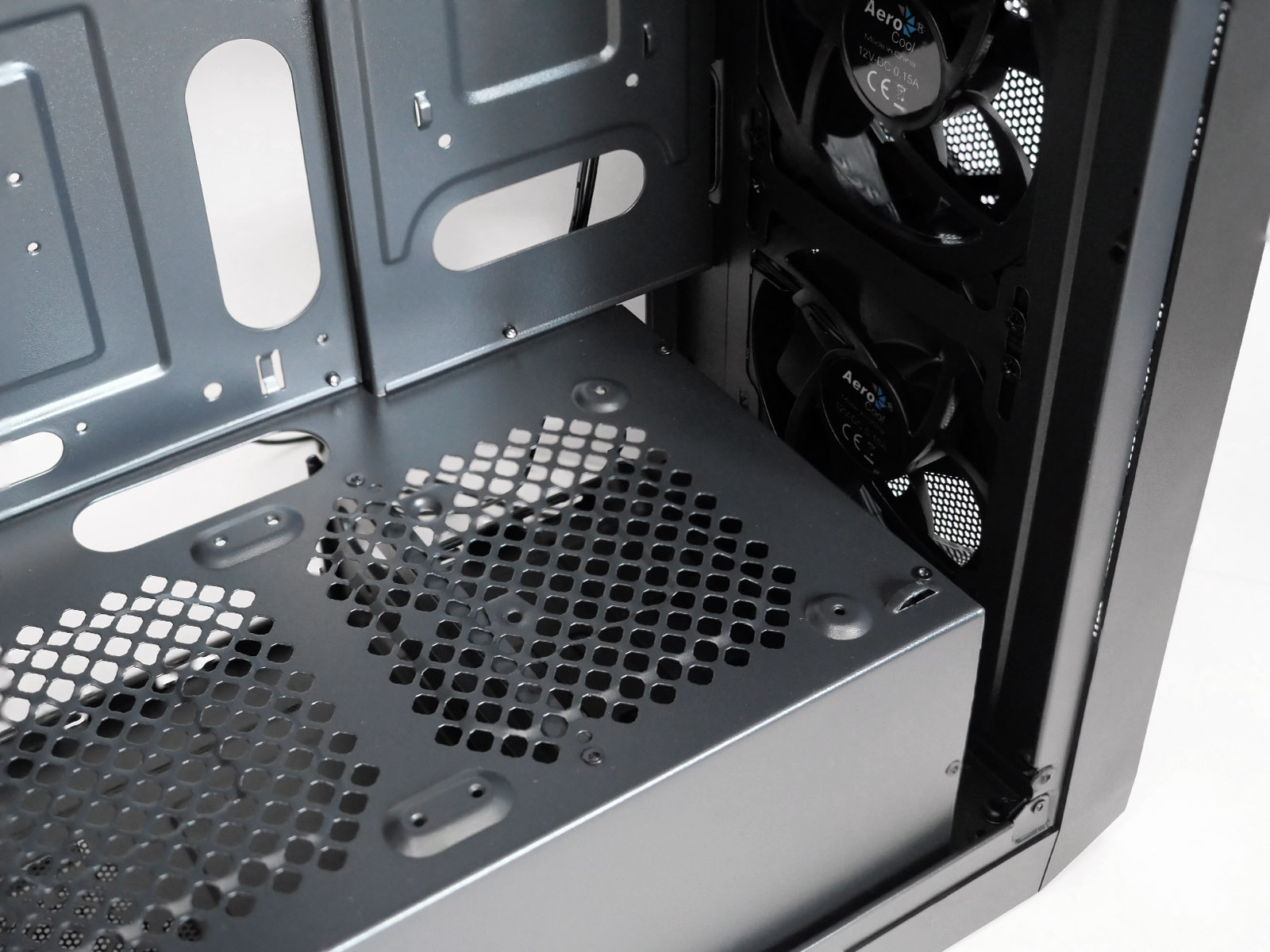

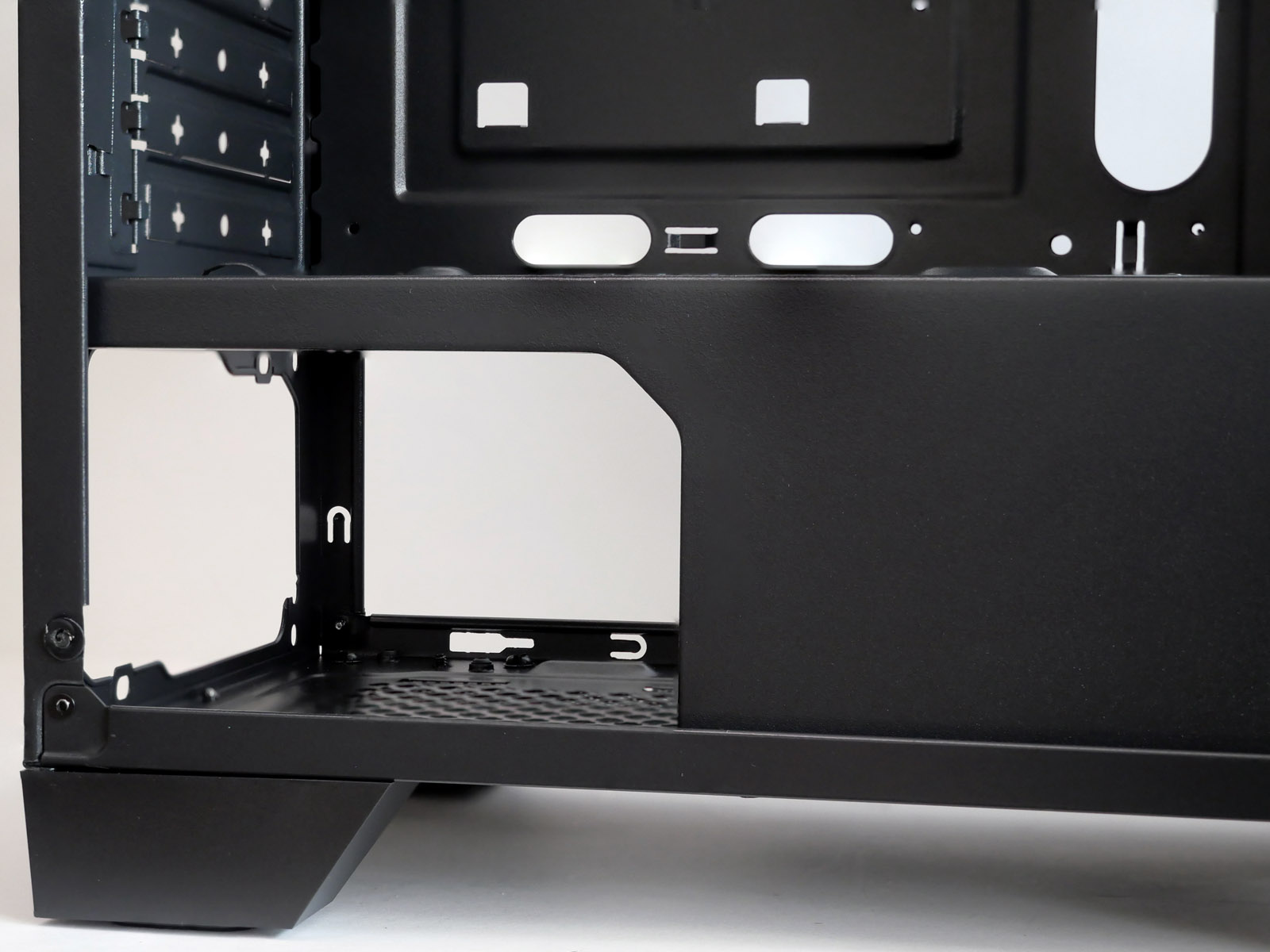

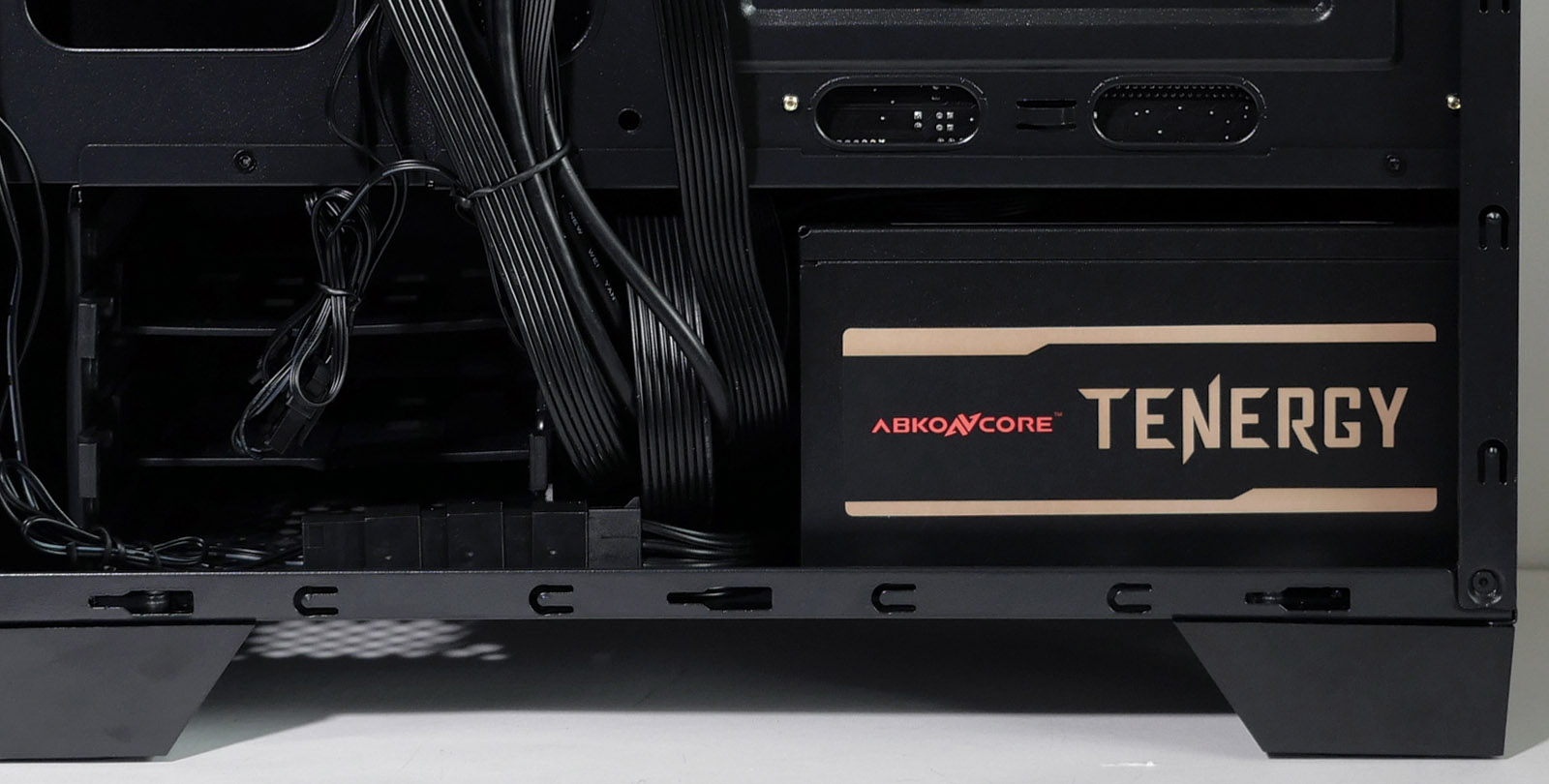

Идентичное место под блок питания без быстросъёмной переходной рамки для модульных моделей, но с боковыми "окошками".

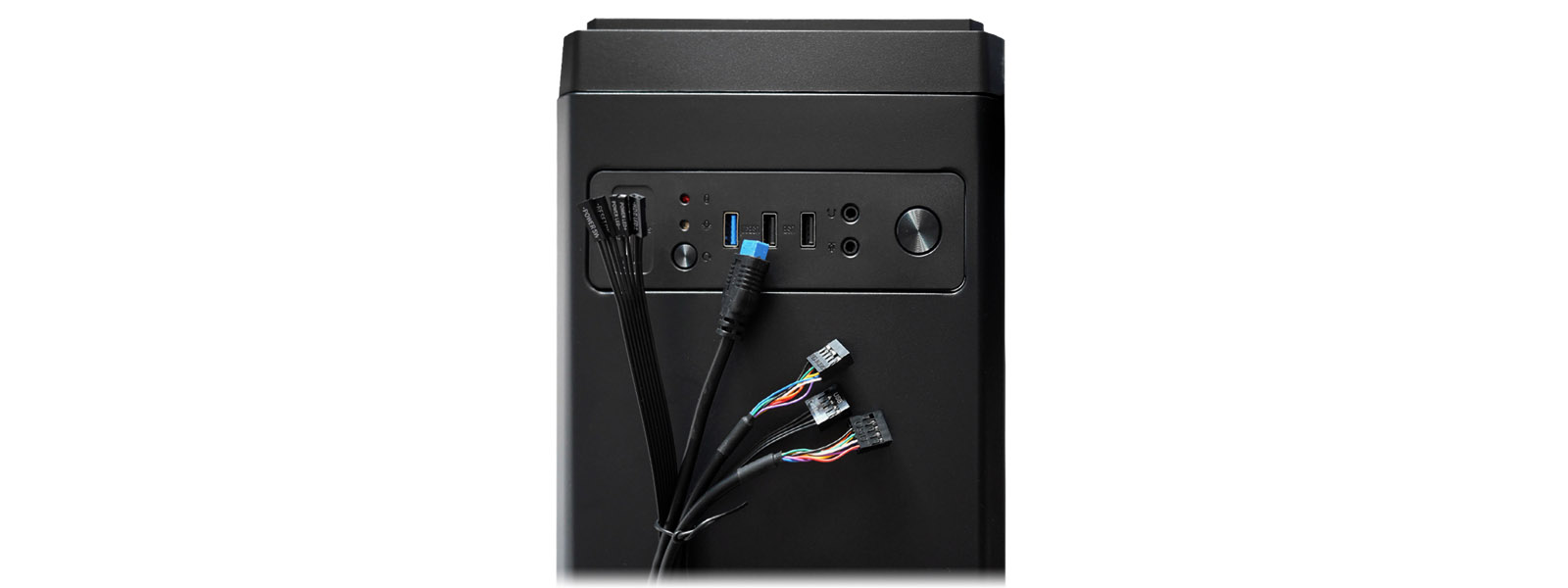

Похожие провода интерфейсных разъемов с верхней панели.

И одинаковые возможности в кабель-менеджменте.

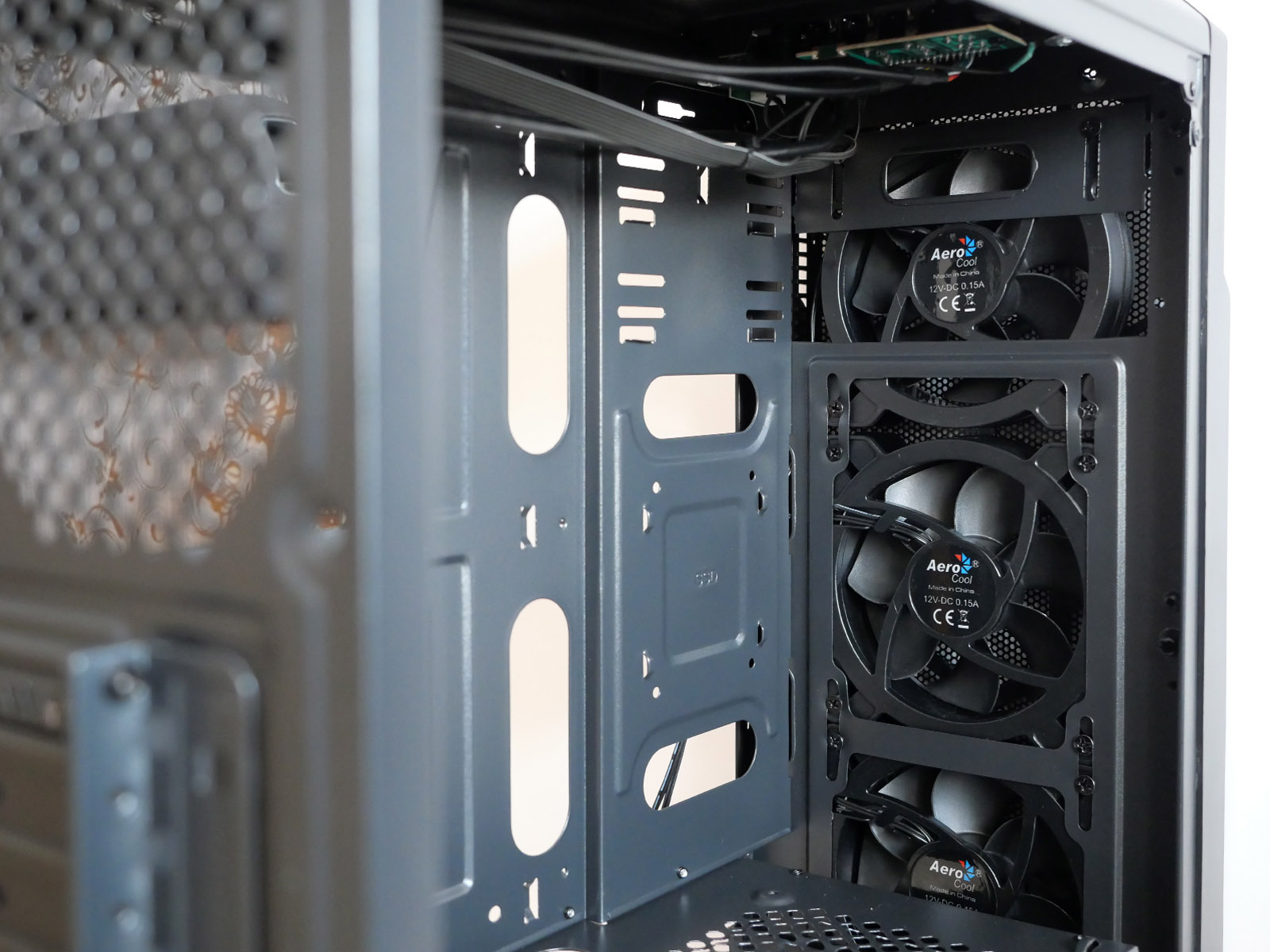

Изменения коснулись лишь декоративной фронтальной панели и пространства за ней.

Охлаждение

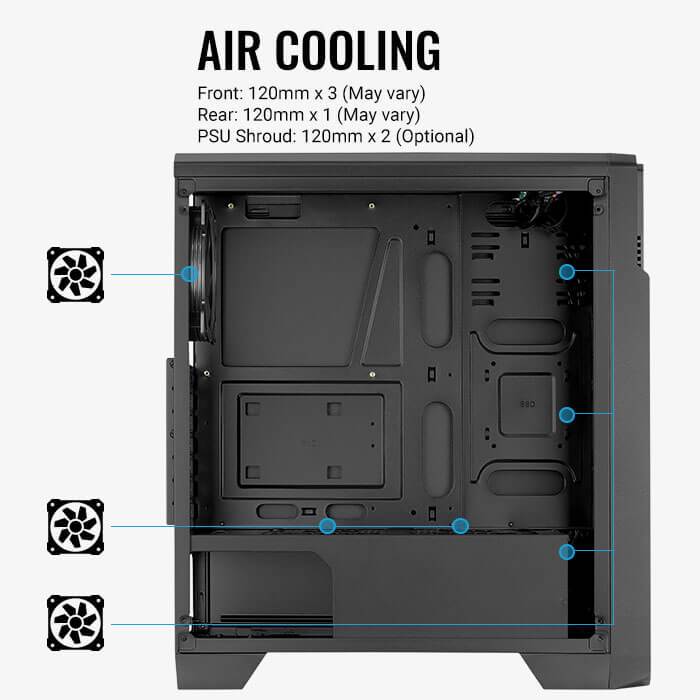

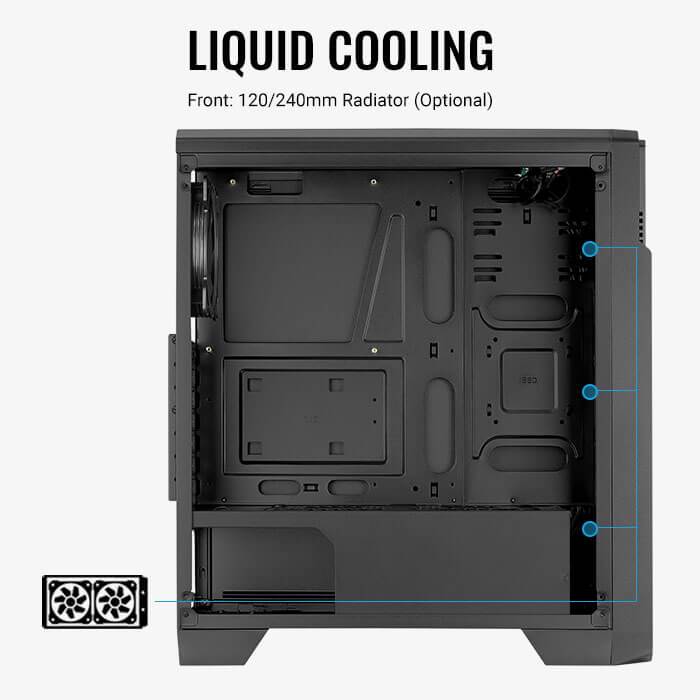

Относительно небольшие внутренние габариты корпуса производитель неплохо утилизирует с точки зрения распределения пространства для комплектующих, но неоптимально по местам крепления систем охлаждения. Возможна установка до шести 120-мм вентиляторов, но нижние два крайне редко востребованы. Жидкостная система AIO-типа (СЖО) с радиатором 120 или 240-мм вместится только спереди.

Странно, что установку СЖО на фронт не продумали детальнее. Места потенциально хватило бы и на 360-мм радиатор толщиной 27 мм, если бы была возможность завести его сбоку или перегородка зоны БП и корзины для дисков была бы покороче. Не хватает буквально одного сантиметра.

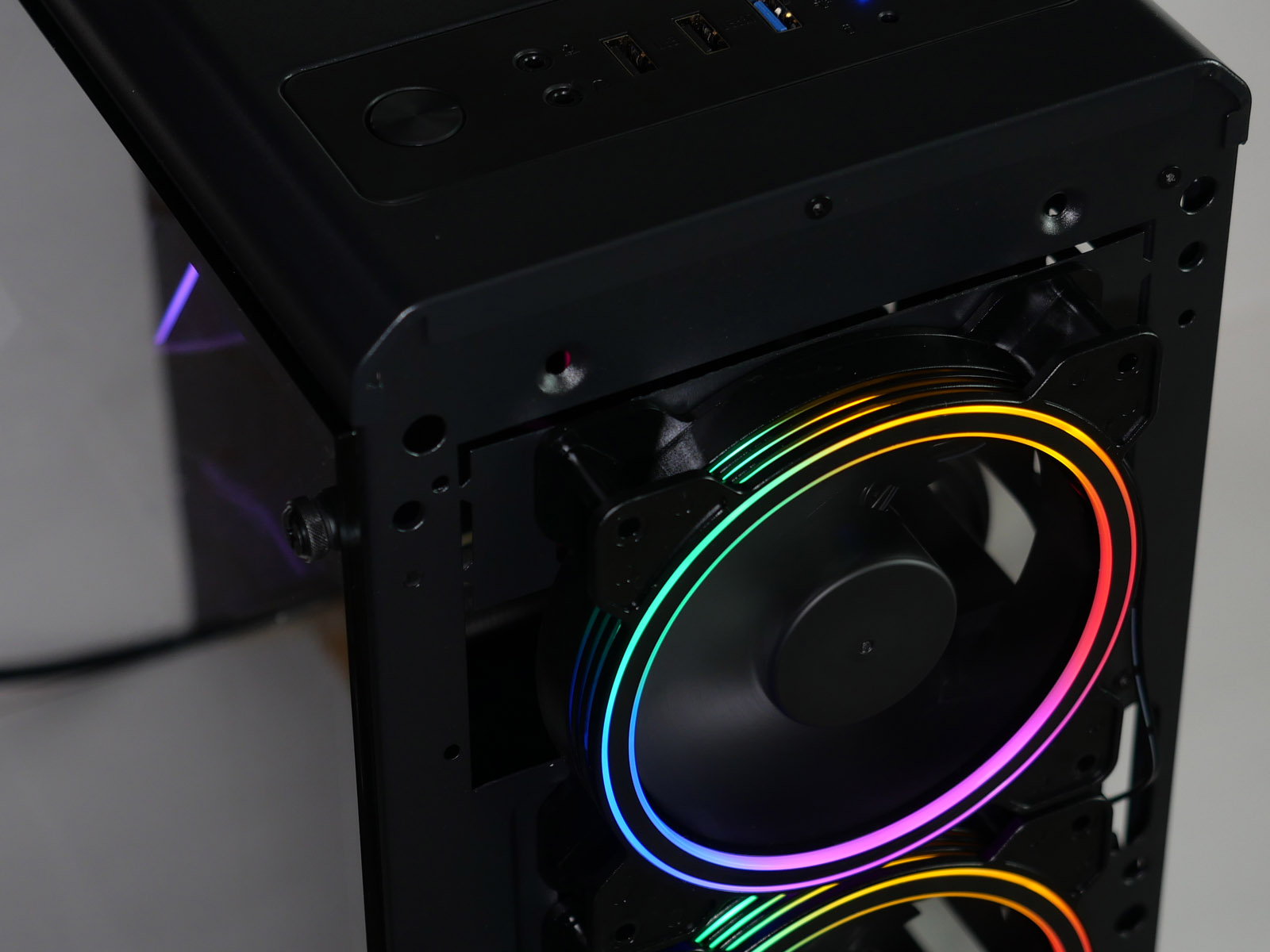

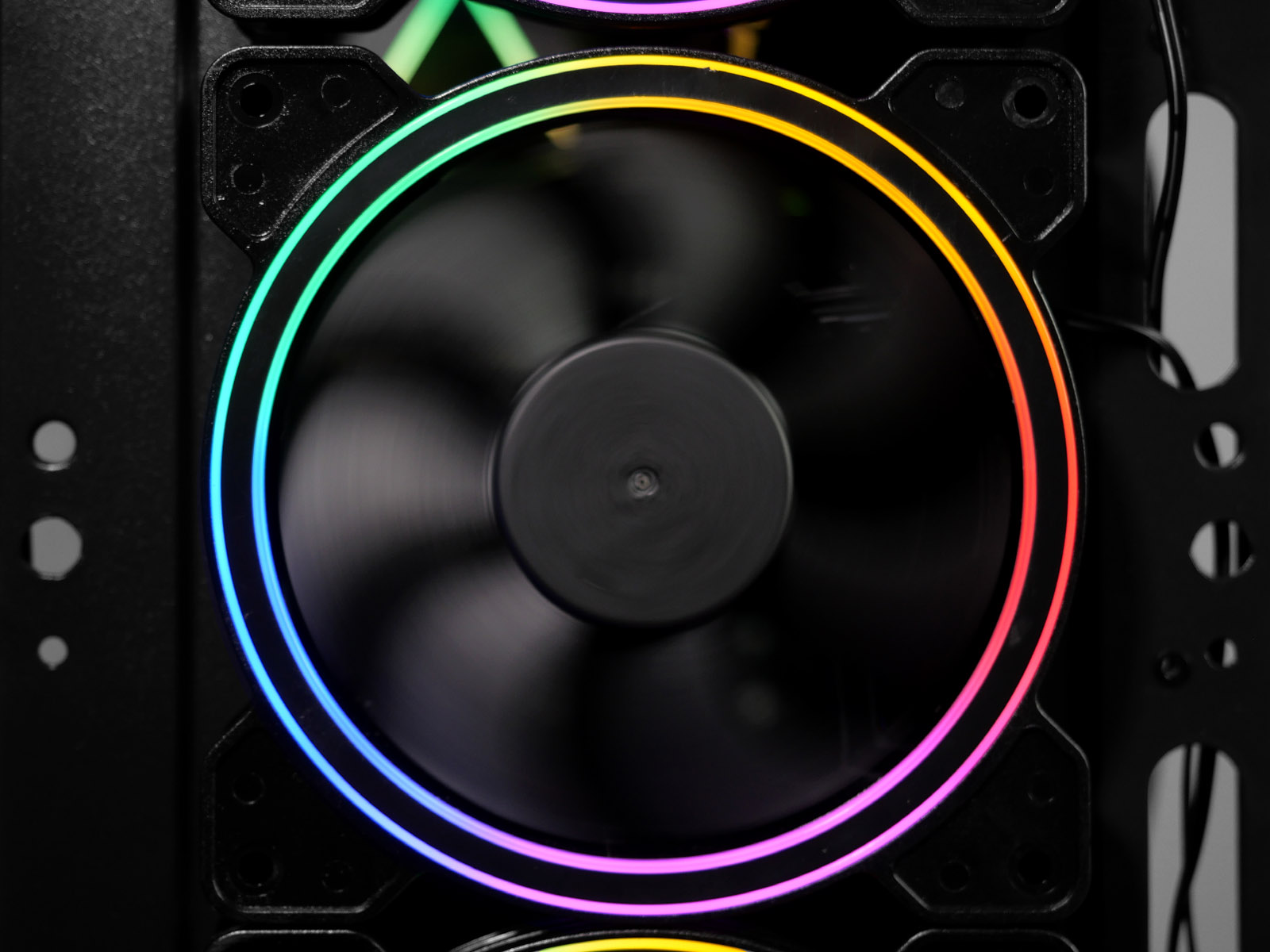

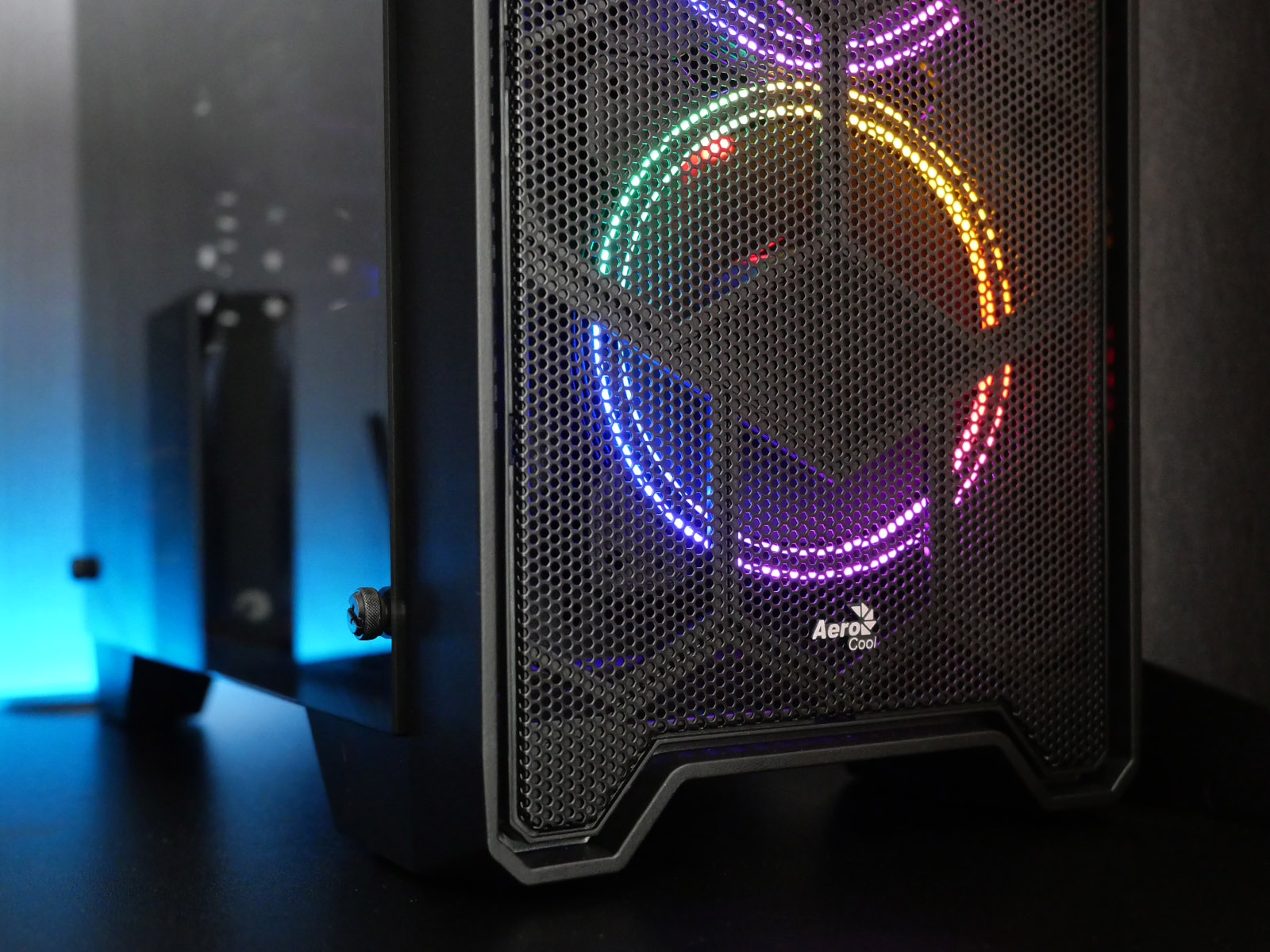

Три предустановленных вентилятора обладают симпатичной зональной RGB-подсветкой.

На самих вентиляторах модель не указана, но на упаковочной коробке они значатся как Saturn 12 FRGB. Заявленные параметры: напряжение питания — 12 В, потребляемый ток — до 0,15 А.

Подключаются сквозным molex-разъёмом, позволяющим включить все вентиляторы по цепочке в один штекер блока питания.

Особенности сборки

Заявленная совместимость с блоками питания глубиной до 206 мм — слишком смелое утверждение. Реально свободно войдут экземпляры до 170-175 см, дальше уже начинаются проблемы с внутренними проводами, которые упираются в корзину для дисков.



Перед установкой материнской платы необходимо заранее вывести кабель дополнительного питания процессора сверху, так как впоследствии плата практически перекроет вырез и штекер не пролезет.

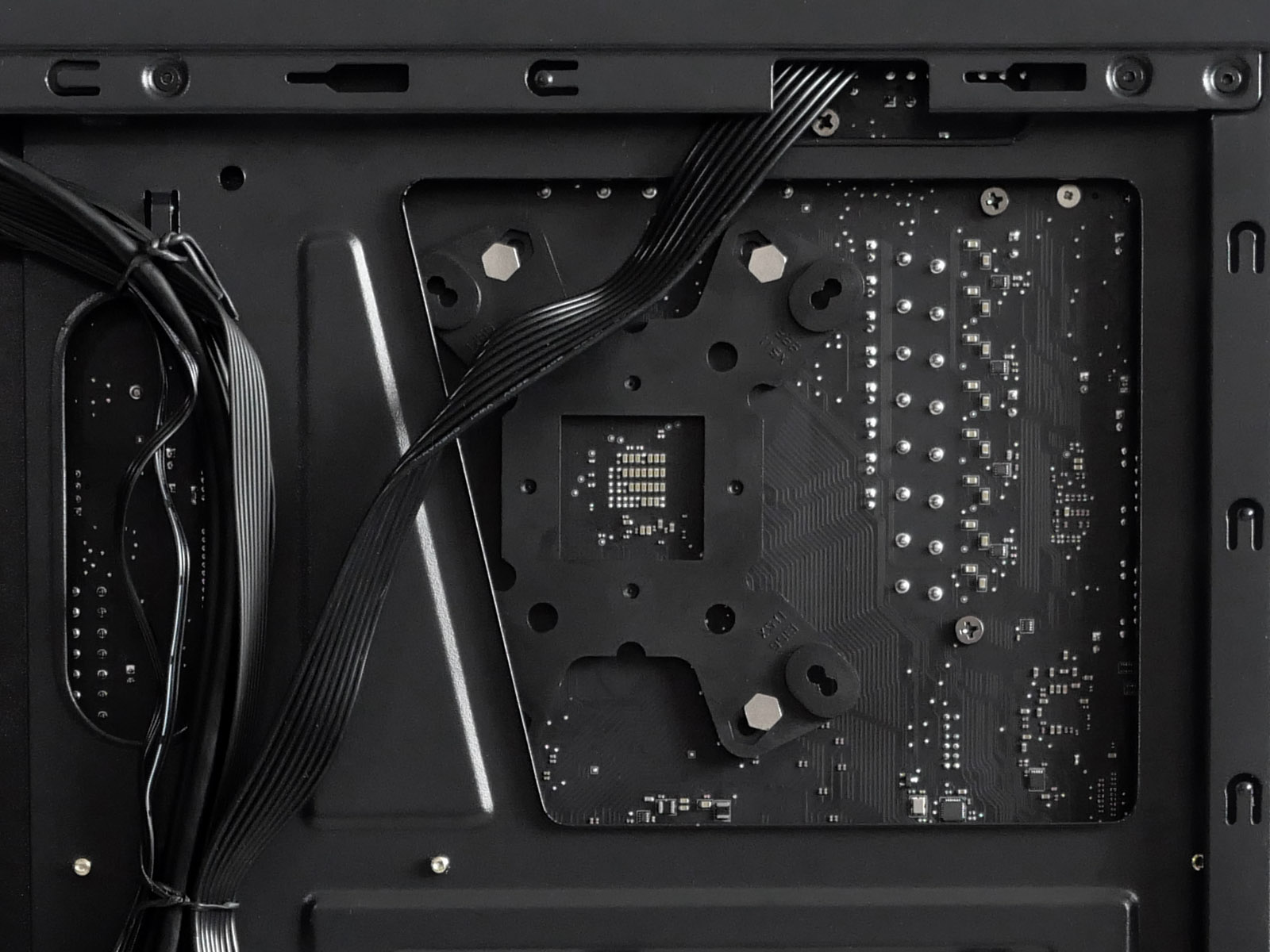

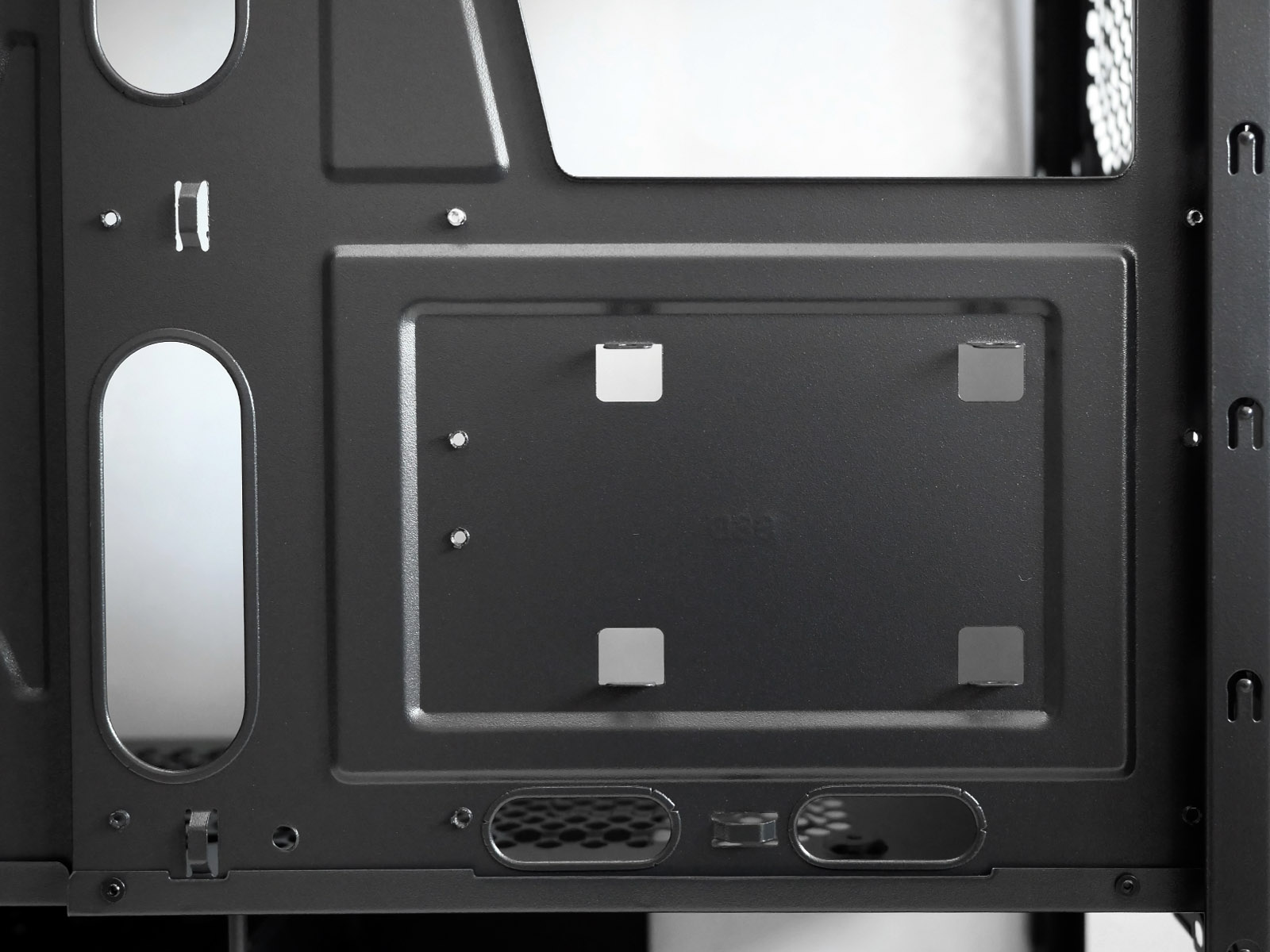

Окна в поддоне материнской платы для доступа к обратной стороне сокета центрального процессора и бэкплейту в случае с полноразмерными ATX-платами недостаточно. Одно из отверстий перекрывается. Поэтому установку крепежа кулера или водоблока необходимо осуществлять до установки "материнки" в корпус. Полноразмерной платой также закроются вертикальные прорези для кабель-менеджмента в центре поддона. Корпус больше оптимизирован для Mini-ITX и MicroATX-конфигураций.

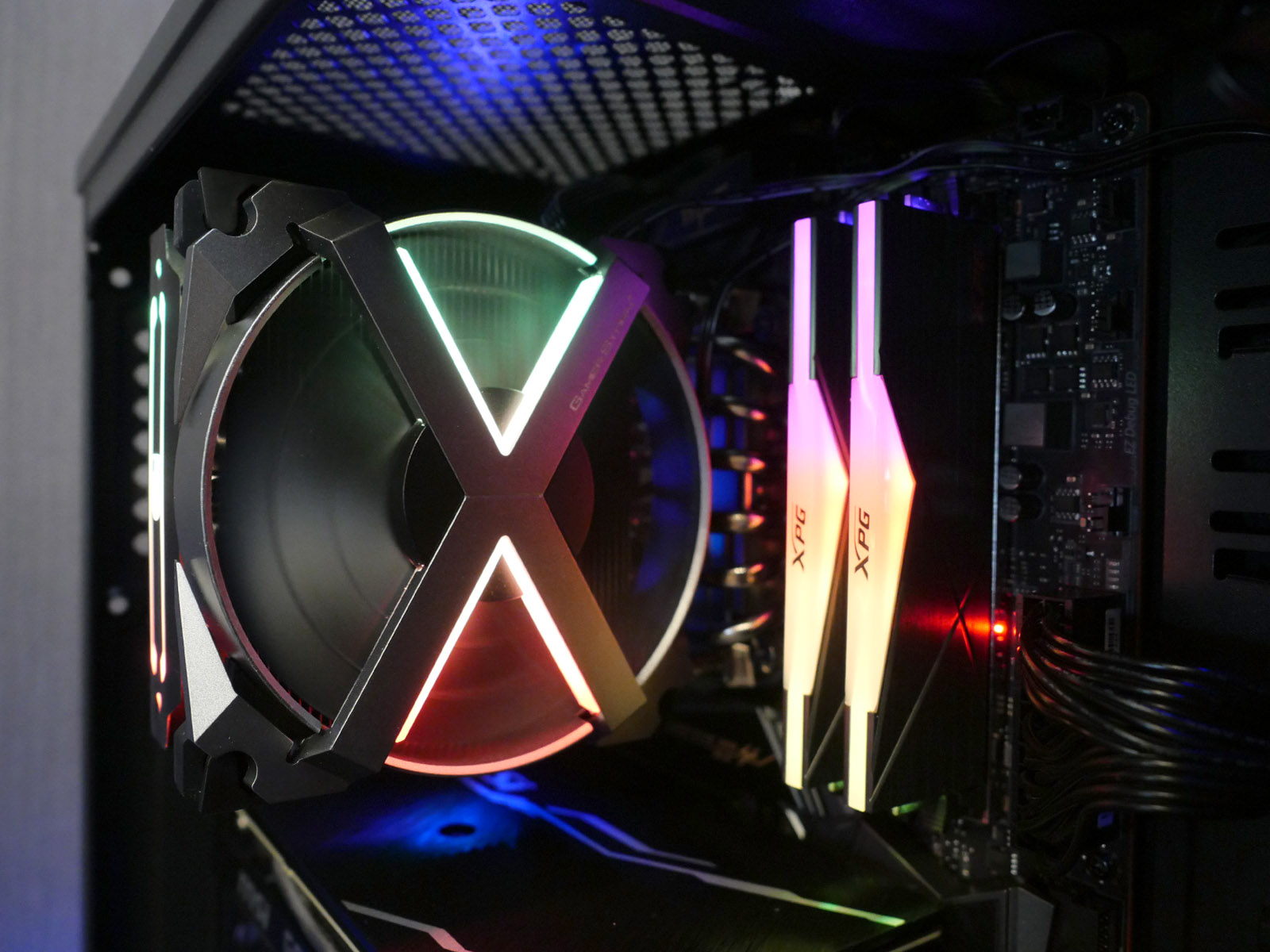

Запас по высоте для кулера центрального процессора небольшой: официально — 155 мм, на практике "под притык" к стеклу ~160 мм. В нашем случае, хоть и с трудом, но удалось вместить кулер Gamer Storm Fryzen, у которого полная высота 164 мм, сняв у него выступающую верхнюю декоративную пластиковую накладку.



При установке дополнительного вентилятора сзади могут возникнуть коллизии с декоративными кожухами портов на материнской плате. Запас места совсем небольшой.

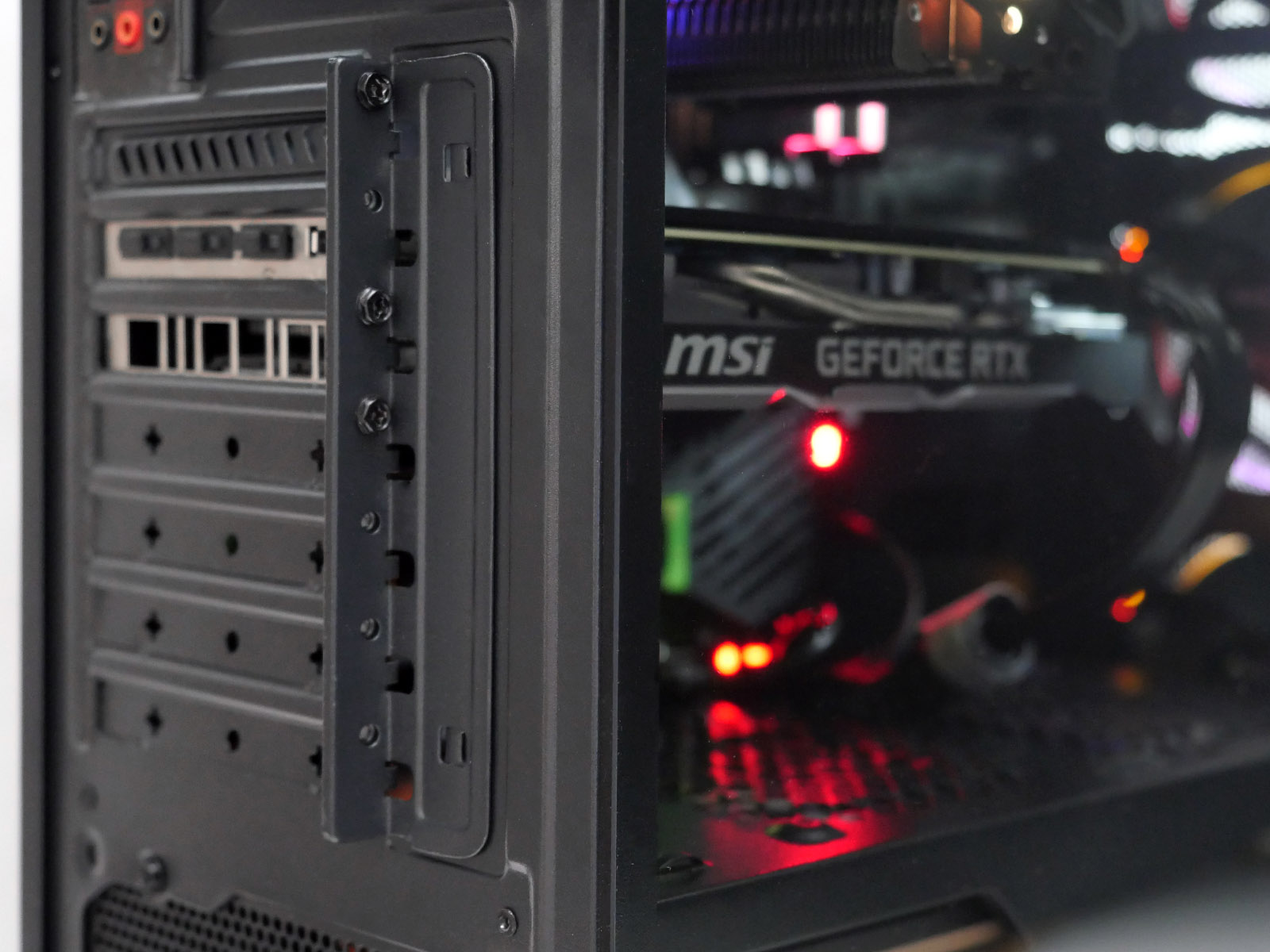

Шесть из семи слотов расширения закрыты одноразовыми заглушками, которые необходимо выламывать. Одна заглушка многоразовая, но она стоит в самой верхней, редко используемой, позиции над видеокартой.

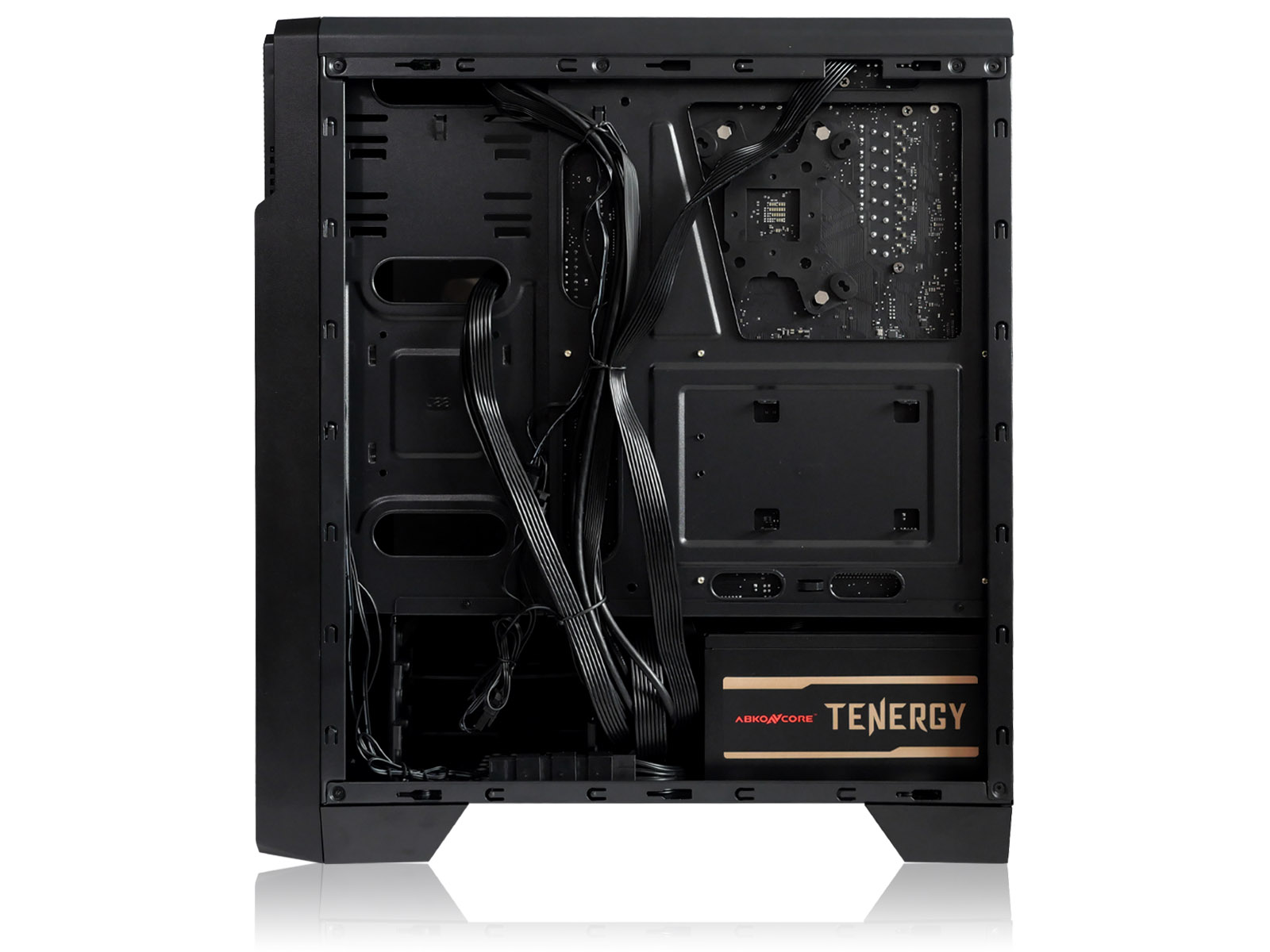

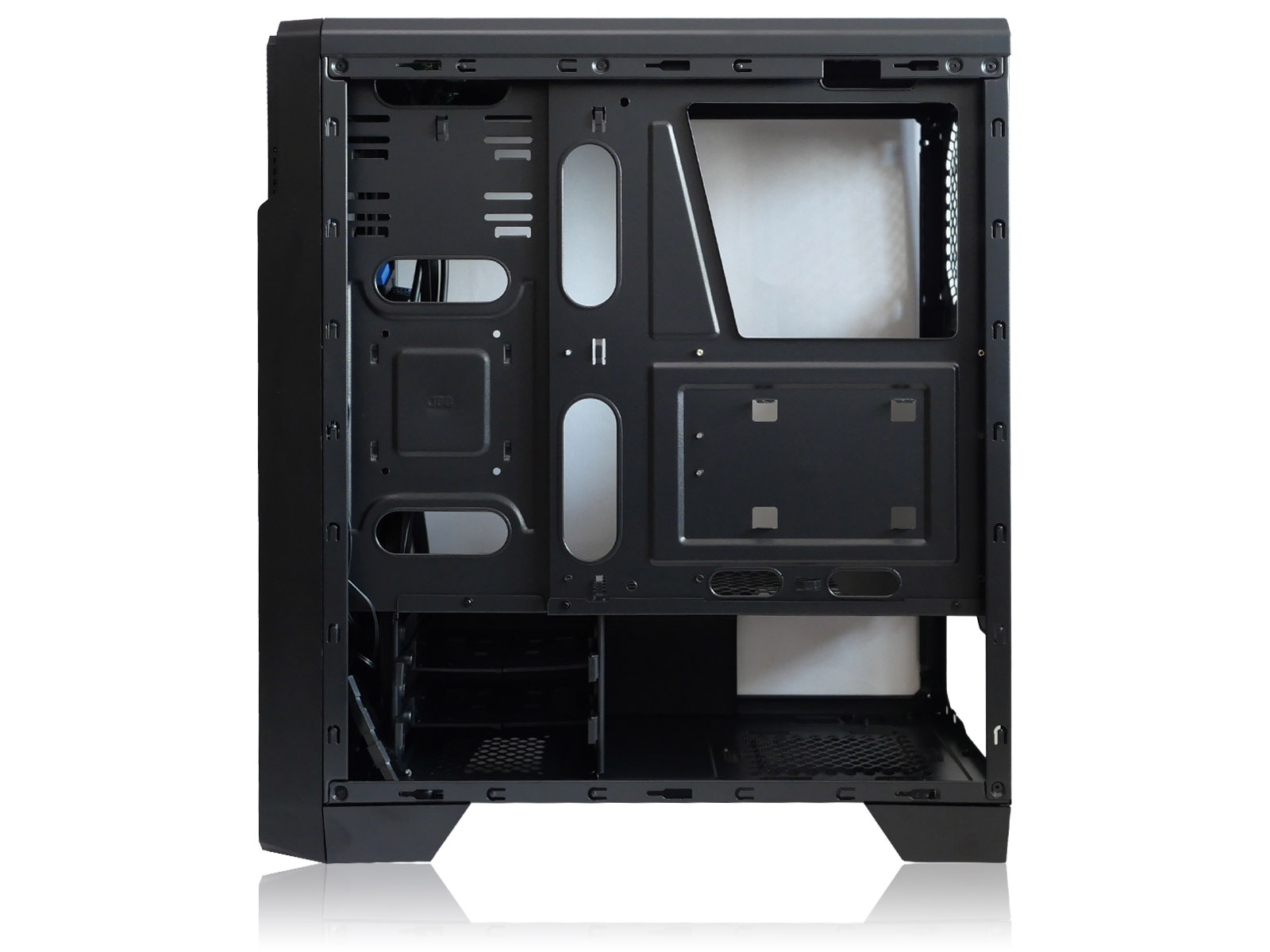

Места для скрытого кабель-менеджмента за задней стенкой очень мало. Желательно подбирать блок питания с плоскими жгутами проводов ленточного типа. Их будет проще распределить, чем толстые пучки в оплётке.

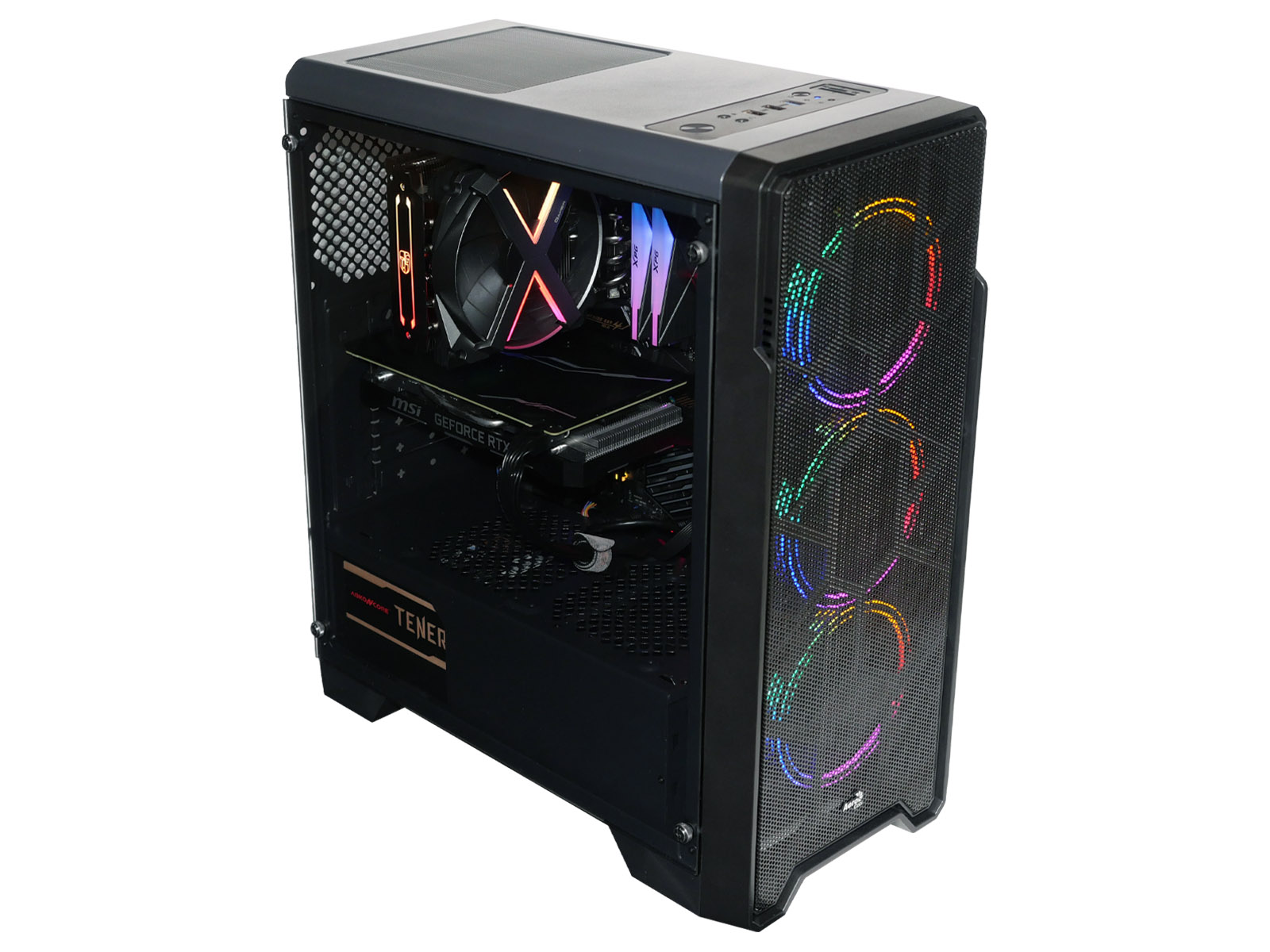

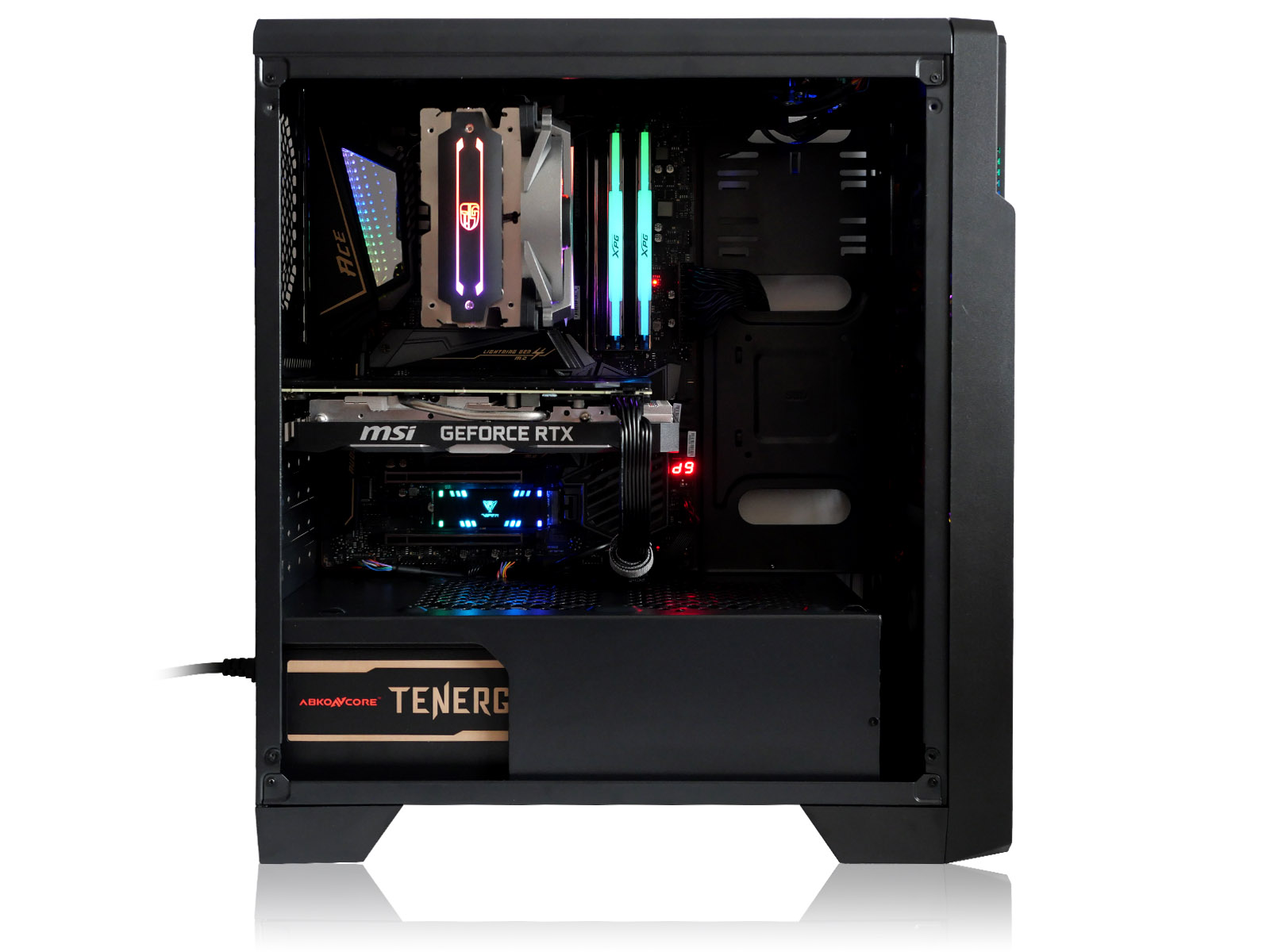

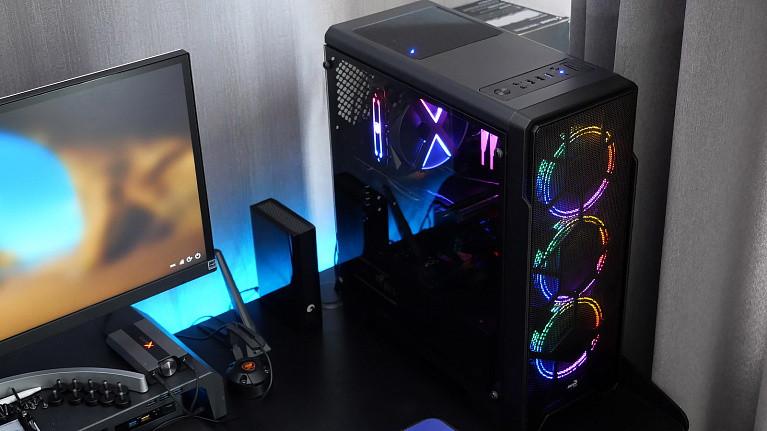

Пример системного блока в собранном виде:



Тестирование

Конфигурация тестового стенда

Тип комплектующих	Модель
Материнская плата	MSI MEG X570 ACE(BIOS: 7C35v1A от 10.08.2020)
Процессор	AMD Ryzen 7 2700X
Система охлаждения	Gamer Storm Fryzen
Термоинтерфейс	Arctic Cooling MX-4
Оперативная память	2 х ADATA XPG Spectrix D51 DDR4-3200 8 ГБ (AX4U320038G16A-DT50)
Системный накопитель	M.2 NVMe SSD ADATA XPG Gammix S5 512 ГБ
Накопитель для хранения данных	M.2 NVMe SSD Seagate FireCuda 2 ТБ
Видеоадаптер	MSI GeForce RTX 2060 Ventus OC 6 ГБ
Блок питания	Abkoncore Tenergy 850W Gold Modular
Корпус	Aerocool Ore TG
Операционная система	Microsoft Windows 10 Professional x64, версия 2004 со всеми обновлениями на 24.08.2020
Температура в помещении	~28 °C

Шум комплектных вентиляторов

Так как подключение вентиляторов осуществляется через molex-разъём, не получилось определить их скоростные характеристики. Но даже на постоянной максимальной скорости они работают тихо.

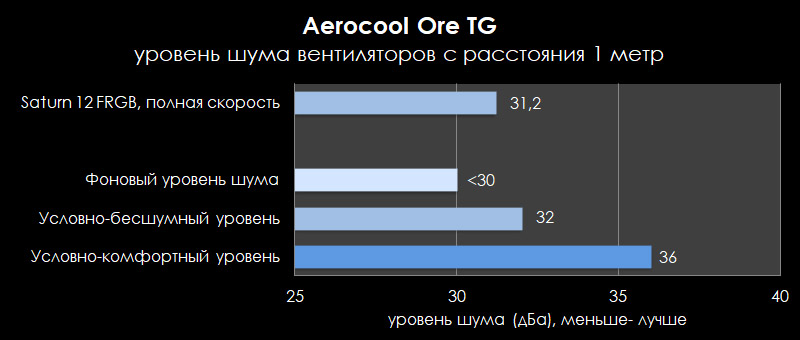

Измеренный с помощью Актаком АТЕ-9015 уровень шума с расстояния 1 метр составил 31,2 дБА. Это означает, что при расположении системного блока на столе рядом с пользователем вентиляторы будут едва слышны в тихом помещении.

Примечание: если в приоритете максимальная тишина, то можно снизить их скорость, включив не на 12 В, а на 7 В, перекинув один из контактов в molex-штекере, но во избежание короткого замыкания такую манипуляцию можно посоветовать только опытным пользователям с "прямыми руками".

Температура компонентов под нагрузкой

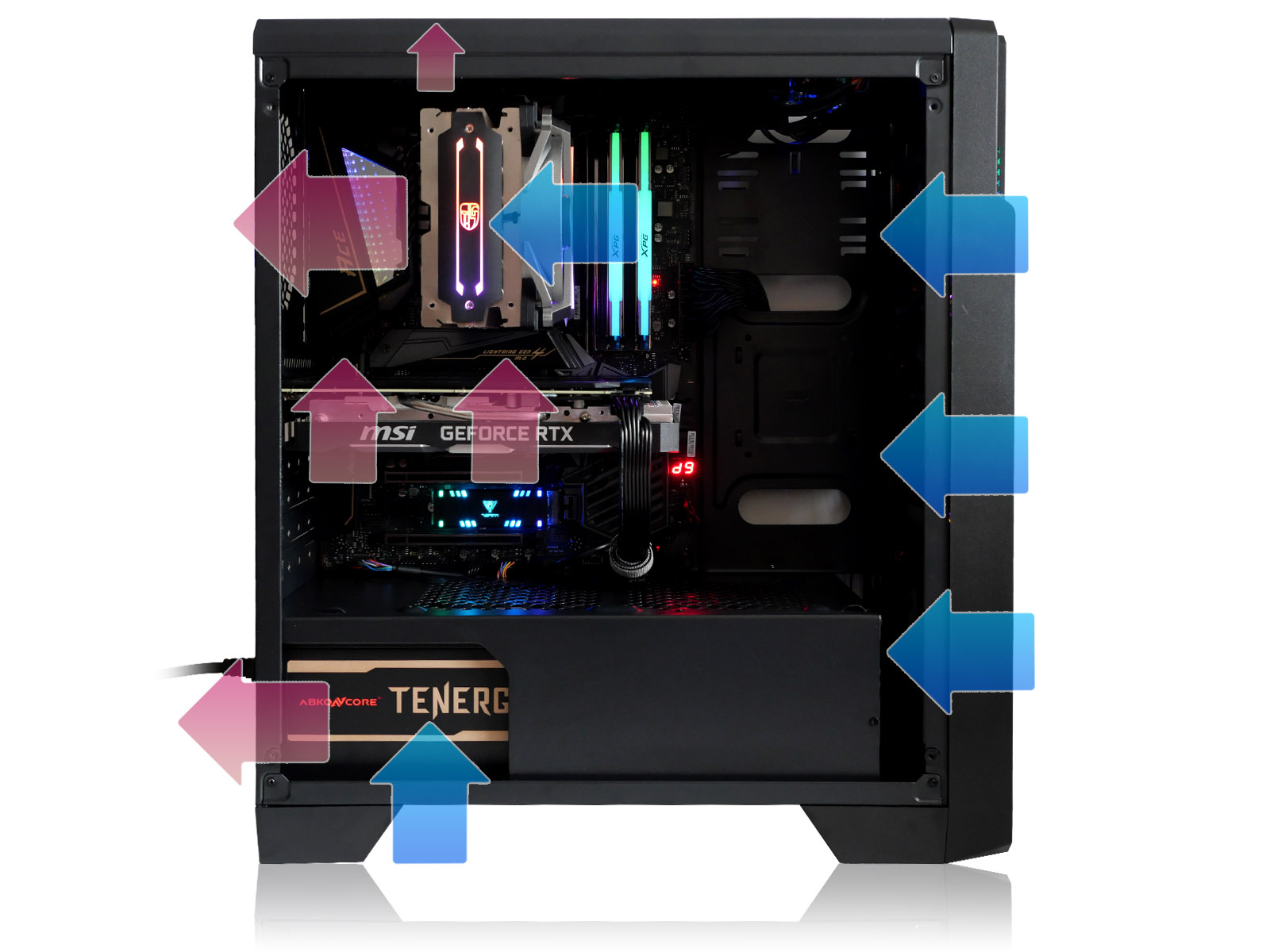

Приблизительная схема движения потоков воздуха внутри тестового стенда:

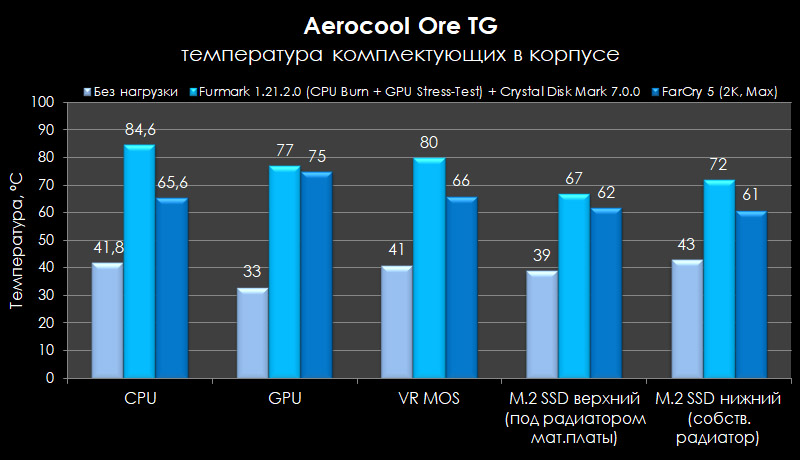

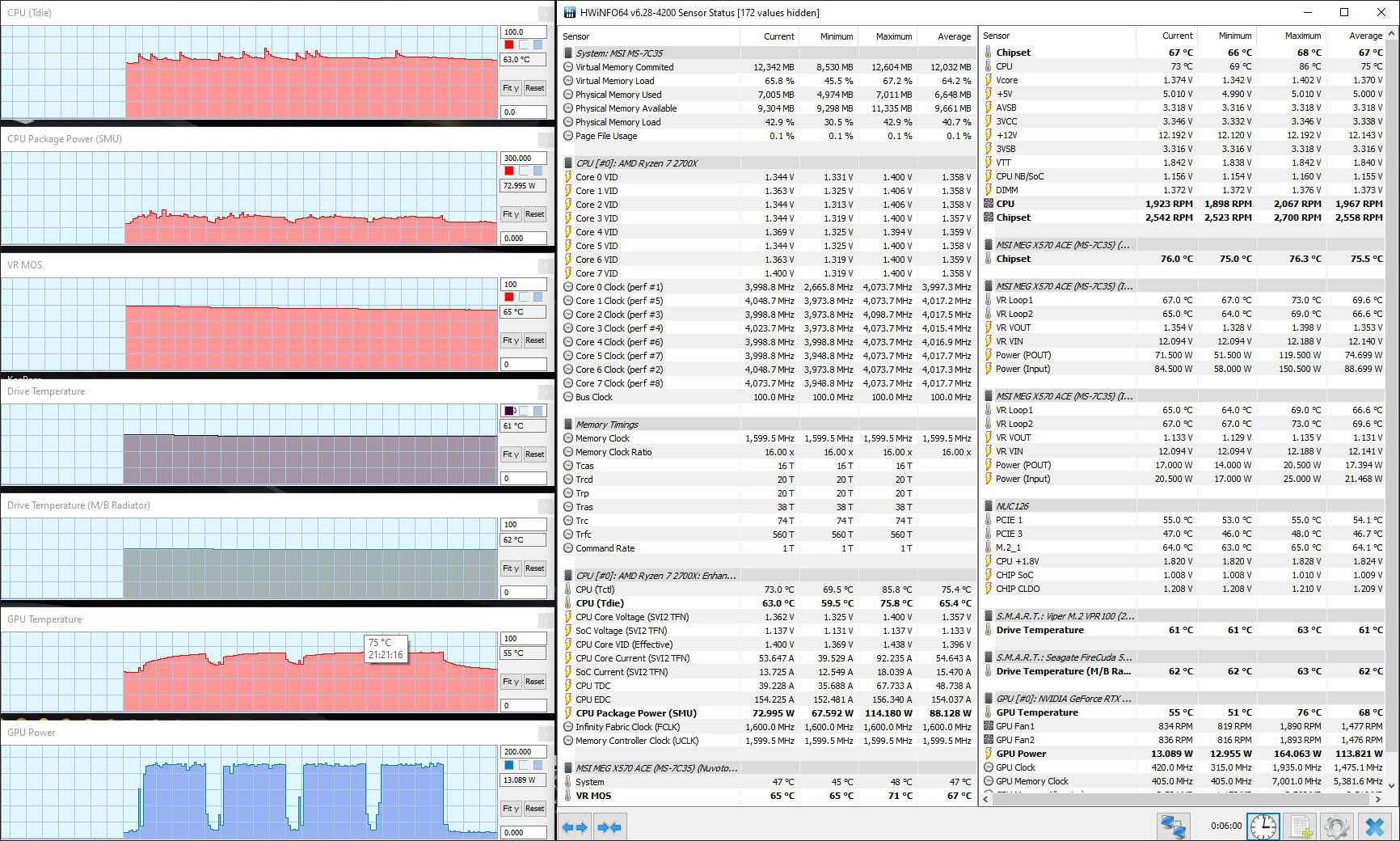

При стресс-нагрузке (Furmark CPU Burner x16 + Furmark GPU Stress Test + Crystal Disk Mark) на основные компоненты, когда потребление процессора достигает 160 Вт, а видеокарты — 165 Вт, температура в корпусе достаточно быстро растёт, приводя к троттлингу центрального процессора. Но такой сценарий тестирования актуален лишь для общей оценки пределов нагрева в жёстких условиях.

В повседневном же использовании и требовательных играх создаваемого воздушного потока от фронтальных вентиляторов достаточно, чтобы комплектующие среднего уровня производительности работали в обычных для себя режимах без перегрева, что показывают, например, замеры c Ryzen 7 2700X и GeForce RTX 2060 во время игрового процесса Far Cry 5.

Заключение

Как и рассмотренный ранее корпус Rift BG, Aerocool Ore TG выглядит очень привлекательно по совокупности своих характеристик. Базируясь на том же современном бюджетном шасси, корпус получил переработанную фронтальную панель, которая стала намного эффективнее с точки зрения охлаждающих потоков воздуха за счёт сетчатого, а не глухого исполнения. Естественно, что остальные особенности внутренней компоновки и связанные с этим ограничения, не изменились. В розничных магазинах Ore TG всего на ~500 рублей дороже (по данным Яндекс Маркет на август 2020 года), но предлагает в комплекте уже не один, а сразу три 120-мм вентилятора с симпатичной RGB-подсветкой и низким уровнем шума. Наше краткое резюме: Aerocool Ore TG отлично подойдёт для сборки игрового ПК начального и среднего уровня производительности по меркам 2020 года с одной видеокартой.

Достоинства Aerocool Ore TG:

• Современная компоновка с зональным разделением комплектующих;
• Сетчатая фронтальная панель;
• Боковая панель из закаленного стекла;
• Быстросъёмные пылевые фильтры;
• Поддержка видеокарт длиной до 371 мм;
• Три корпусных вентилятора с подсветкой в комплекте;
• Встроенный картридер.

Недостатки:

• Нет пылевого фильтра спереди;

• Неудобное крепление стеклянной панели;
• Невозможность управлять скоростью вращения вентиляторов из-за подключения через molex-штекер;
• Статичная подсветка вентиляторов без синхронизации с другими устройствами;
• Неудобное отверстие для подвода кабеля питания процессора к материнской плате.

Может не понравиться:

• Статичная подсветка вентиляторов без синхронизации с другими устройствами;
• Поддержка кулеров только до 155 мм высотой.
