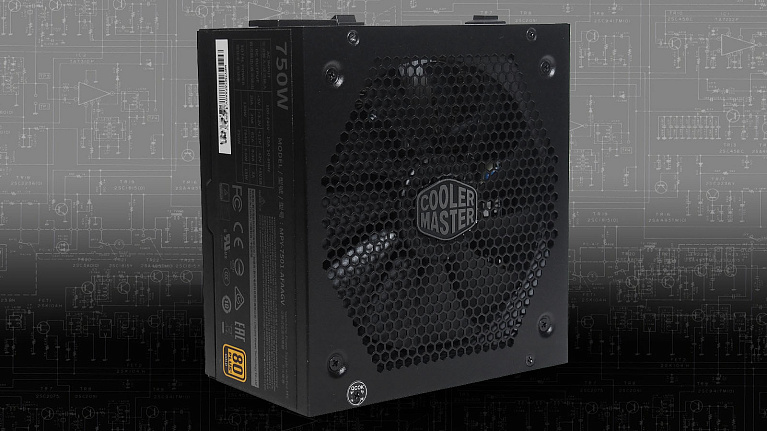

Обзор блока питания Cooler Master V750 Gold

Представленная ещё в 2013 году серия блоков питания V750 совсем недавно была обновлена четырьмя моделями мощностью 550, 650, 750 и 850 Вт, получившими индекс V750 Gold. Из названия несложно догадаться, что новинки получили сертификат энергоэффективности 80 PLUS® Gold. Особенностями модели стали: возможность переключения между постоянным и гибридным режимом работы охлаждающего вентилятора, новая аппаратная платформа с DC-DC преобразователями, полностью модульное подключение кабелей и десятилетняя гарантия.

Спецификация

• P/N: MPY-7501-AFAAGV-EU;
• Модель: Cooler Master V750 Gold;
• Тип: ATX 12V v2.4 и ERP 2014 LOT 3;
• Максимальная выходная мощность: 750 Вт;
• Цвет корпуса: черный;
• Размеры (Ш/В/Д): 150 х 86 x 160 мм;
• Коррекция фактора мощности (PFC): активная (APFC);
• Входное напряжение: 100 В - 240 В переменного тока с частотой 50/60 Гц;
• Входной ток: максимум 10 А;

• Время удержания: 17 мсек при нагрузке 100%;
• Рабочая температура: от 0 до +50 градусов Цельсия;
• Система охлаждения: 135-мм вентилятор на FDB-подшипнике;
• Уровень шума: до 32,5 дБА;
• Эффективность: 80 PLUS® Gold;
• Среднее время безотказной работы: более 100 000 часов;
• Защита: OVP, OPP, SCP, OCP, UVP, OTP;
• Вес: 2,67 кг;
• Срок гарантии: 10 лет.

Официальная страничка: https://www.coolermaster.com.

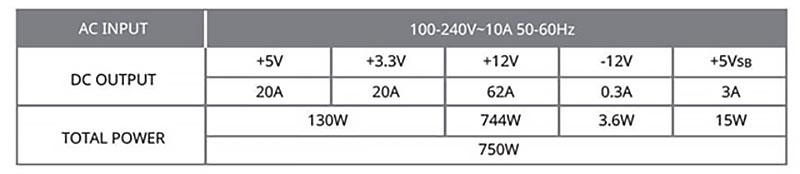

Нагрузочная таблица:

Блок питания обладает отличным соотношением мощности по шине +12 В к полной мощности — 0,992, выдавая по ней до 744 Вт. Это важно, так как в современных ПК именно на эту шину ложится основная нагрузка.

Упаковка и комплектация

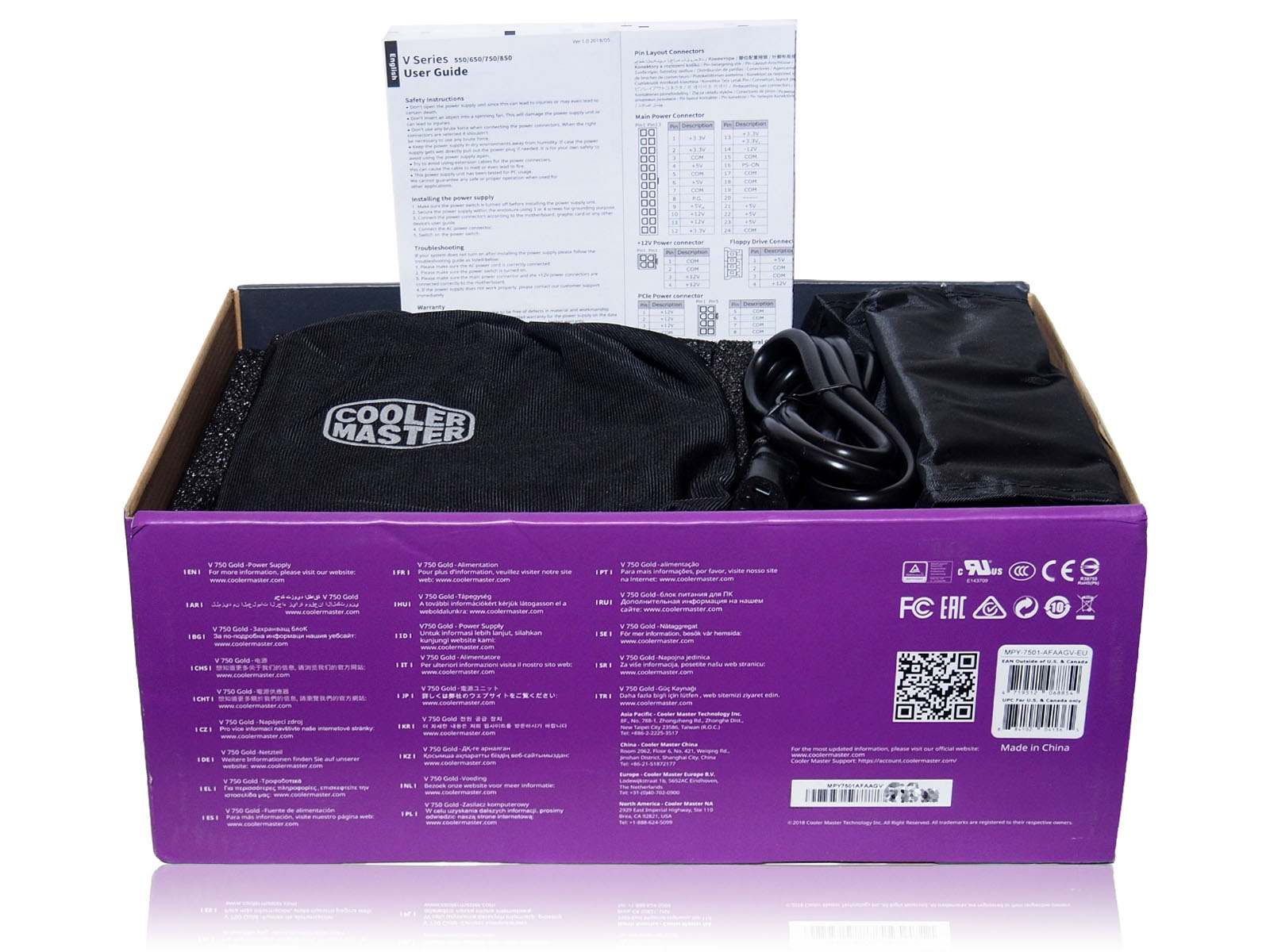

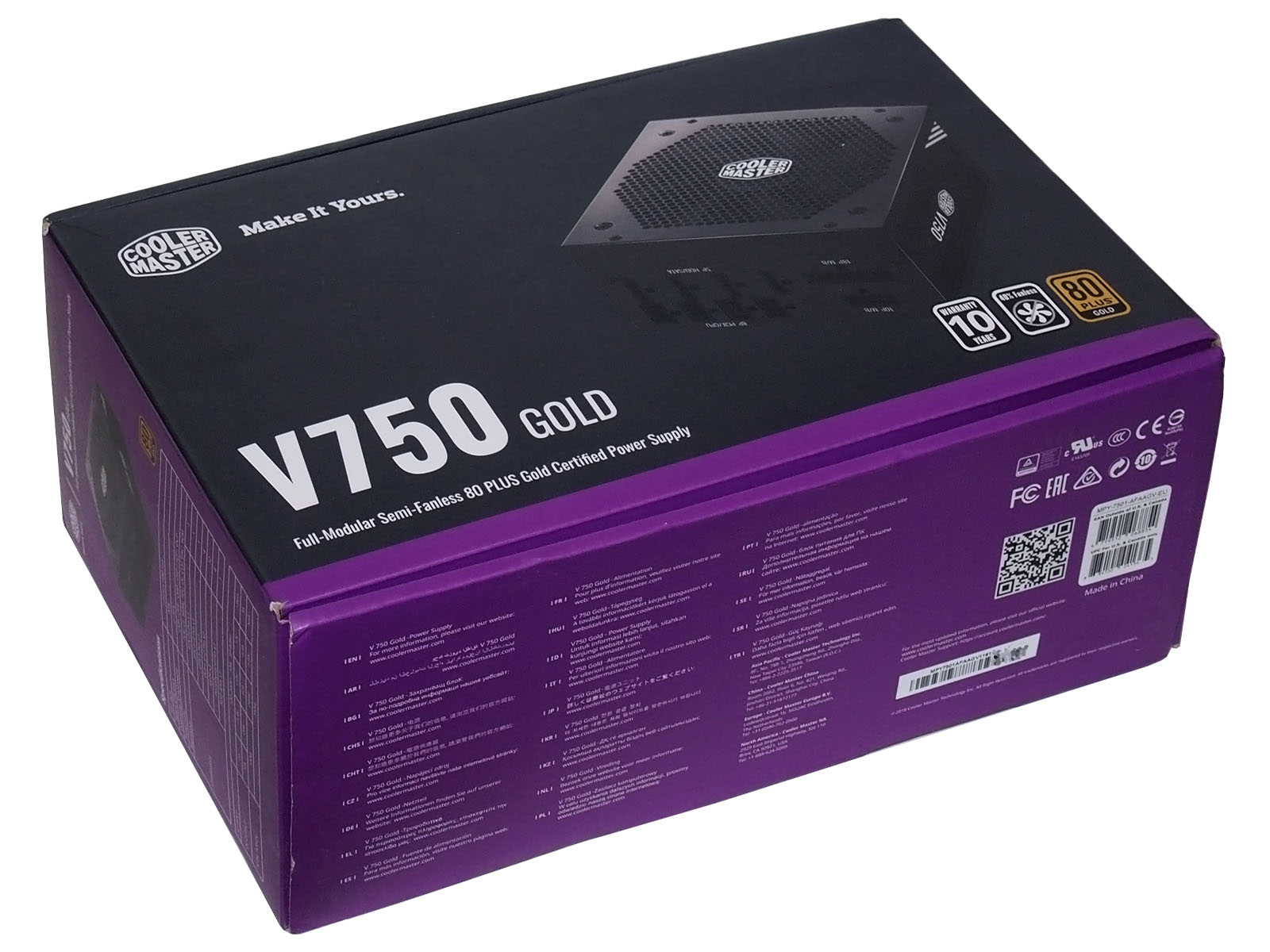

Блок питания продаётся в картонной коробке размером 25 x 23,5 x 10 см, выделяющейся лишь использованием в оформлении фирменной цветовой гаммы Cooler Master.

С обратной стороны перечислены ключевые преимущества модели, такие как тихий вентилятор с гидродинамическим подшипником и полупассивным режимом работы, утолщенные кабели калибра 16AWG для PCIe-линий и высокая энергоэффективность. Не забыты и такие важные моменты как перечень модульных кабелей с их длиной и схематичное изображение БП с габаритами. Табличка со спецификацией размещена на одной из боковых граней коробки. К сожалению, всё описание только на английском языке.

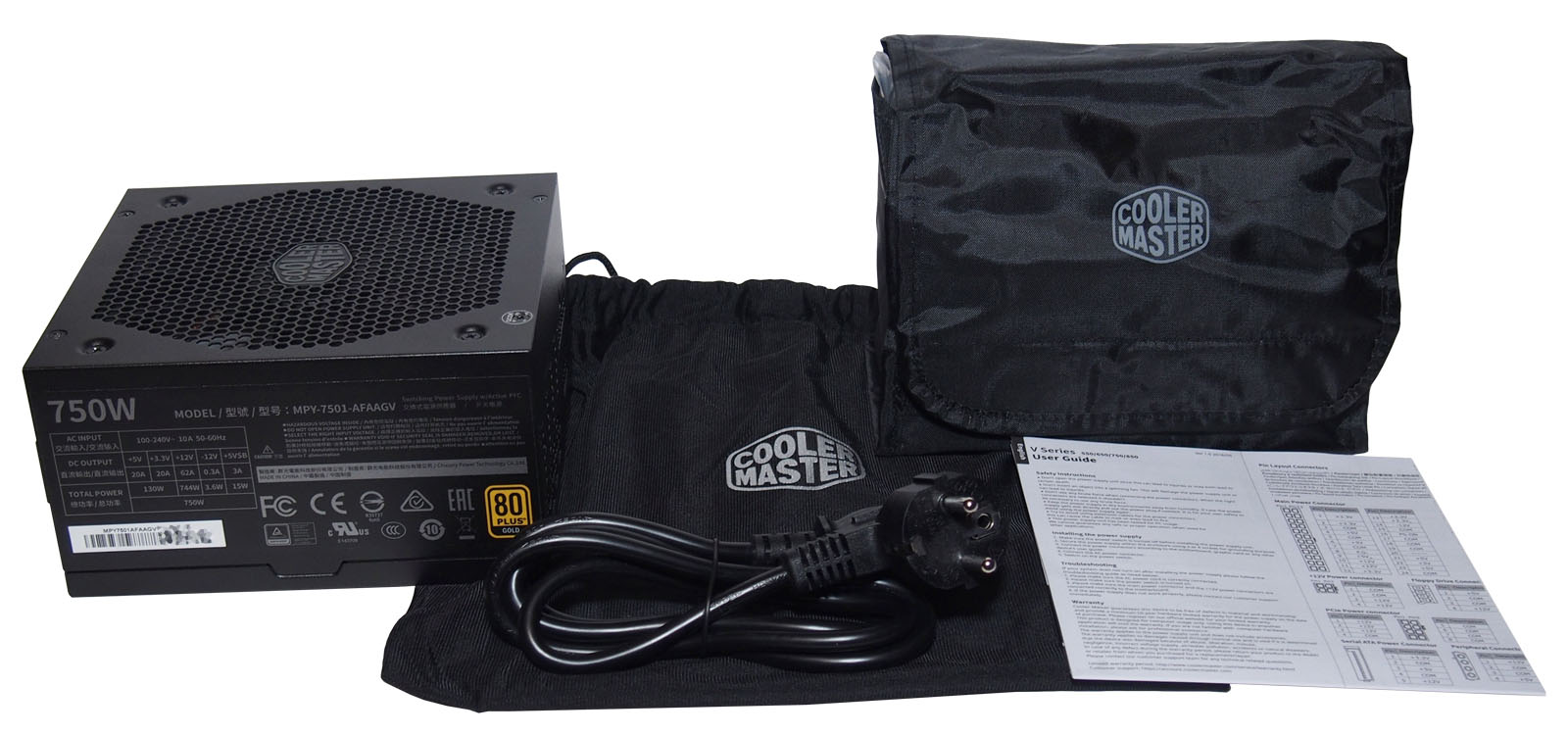

Комплектация хорошая, на уровне более дорогого сегмента блоков питания.

Полный комплект включает в себя:

• Мягкую тканевая сумку для хранения самого БП;

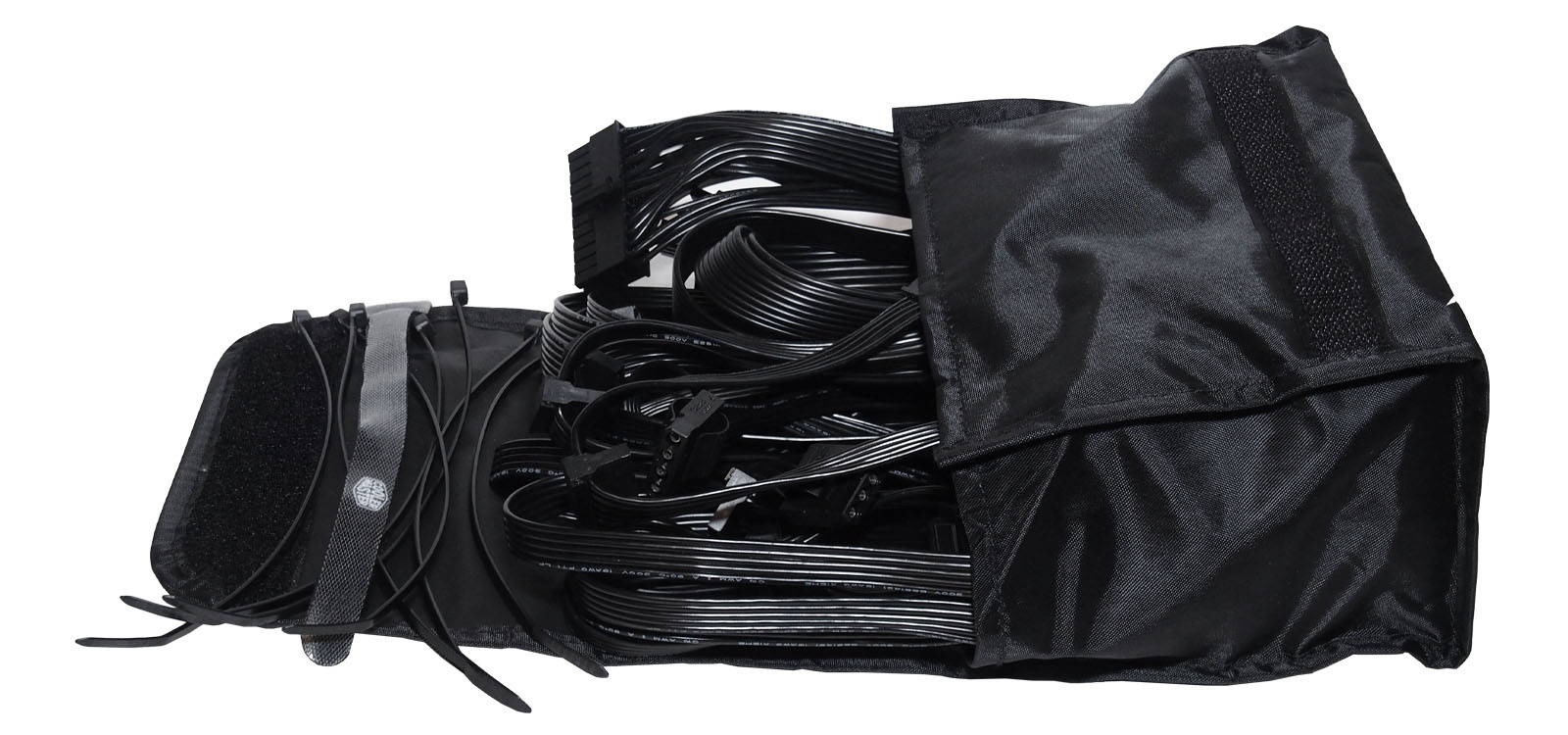

• Нейлоновую сумку для кабелей;
• Набор съемных кабелей;
• Семь нейлоновых одноразовых хомутов;
• Два брендированных гибких многоразовых жгута (по принципу одежных "липучек");
• Сетевой кабель питания от сети 230 В с "Г"-образной евровилкой с заземлением;
• Краткую пользовательскую инструкцию на нескольких языках.

Кабельная система

Отстегивающиеся кабели у V750 Gold ленточного типа. Это упростит укладку в застенках корпусов ПК. Все провода в чёрной изоляции, поэтому будут смотреться аккуратно в сборках с прозрачными боковыми стенками.

Распределение коннекторов по линиям питания:

• Основной разъём питания материнской платы 24(20+4)-pin — 1 х 650 мм;
• Дополнительное питание процессора EPS 8(4+4)-pin — 2 х 650 мм;
• PCI-E 8(6+2)-pin — 2 х (550 мм +120 мм);
• SATA — 3 х (500 мм + 120 мм + 120 мм + 120 мм);
• MOLEX 4-pin — 1 х (500 мм + 120 мм + 120 мм + 120 мм);
• Переходник с MOLEX 4-pin на FDD — 1 х 120 мм.


Длина проводов и набор коннекторов неплохо подобраны для удобного подключения в корпусах типа middle-tower с нижним расположением БП. Разве что кабели дополнительного питания процессора можно было бы сделать сантиметров на 5 длиннее, чтобы упростить их скрытую укладку. Не забыт и редко используемый на сегодня, но всё же встречающийся в контроллерах вентиляторов и блоках подсветки FDD-коннектор.

Внешний вид

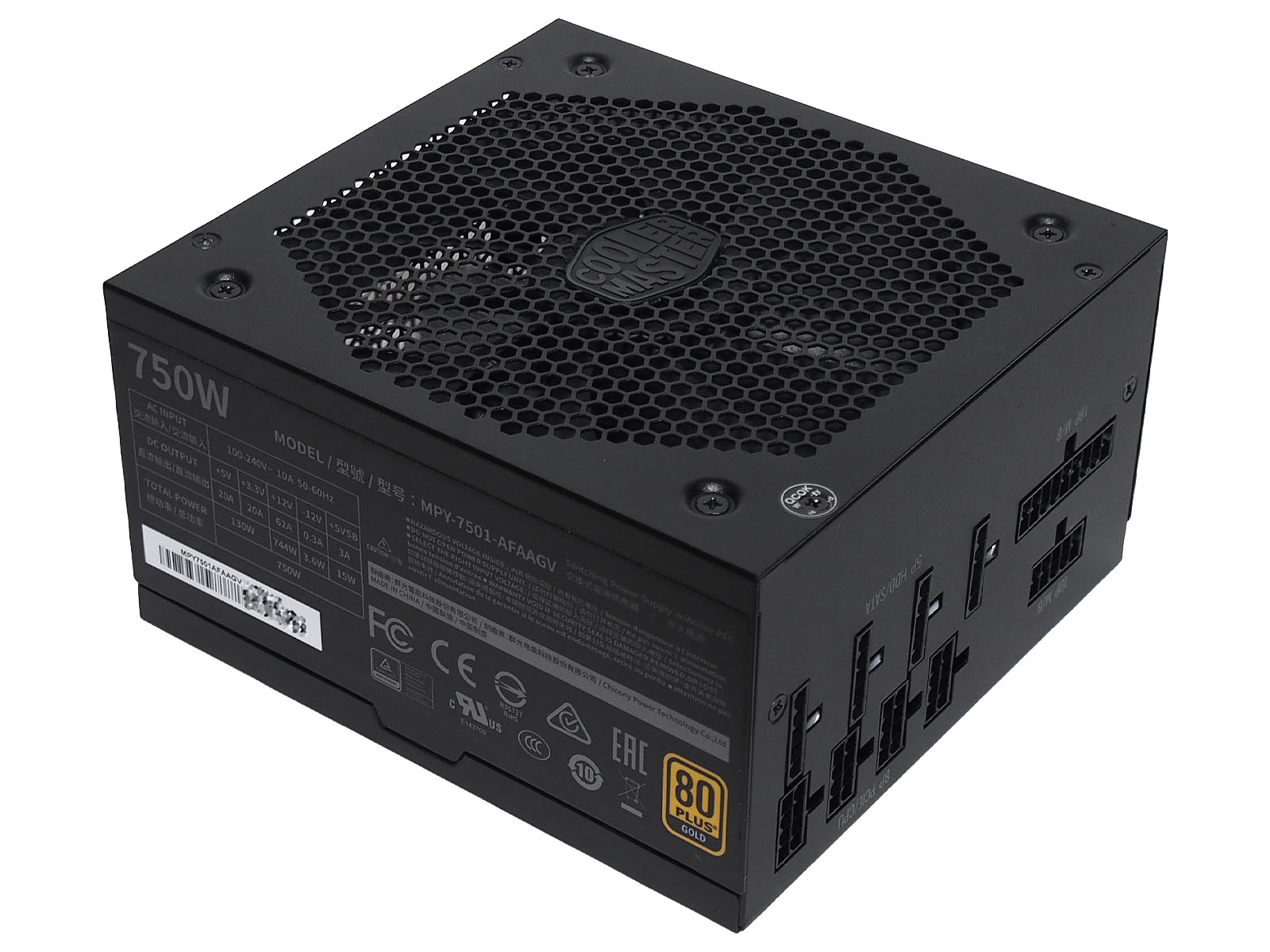

В соответствии со стандартом ATX PS2 габариты корпуса Cooler Master V750 Gold — 150 x 160 x 86 мм. Небольшая длина обеспечивает совместимость с большинством корпусов среднестатистических ПК.

Корпус блока питания металлический, сделанный из двух П-образных половин классического исполнения. Толщина металла оставляет ощущение надежности, склонности к прогибам под давлением рук не наблюдается. Качество заводской окраски в матовый чёрный цвет высокое. Краска обладает неплохой стойкостью к механическим воздействиям.

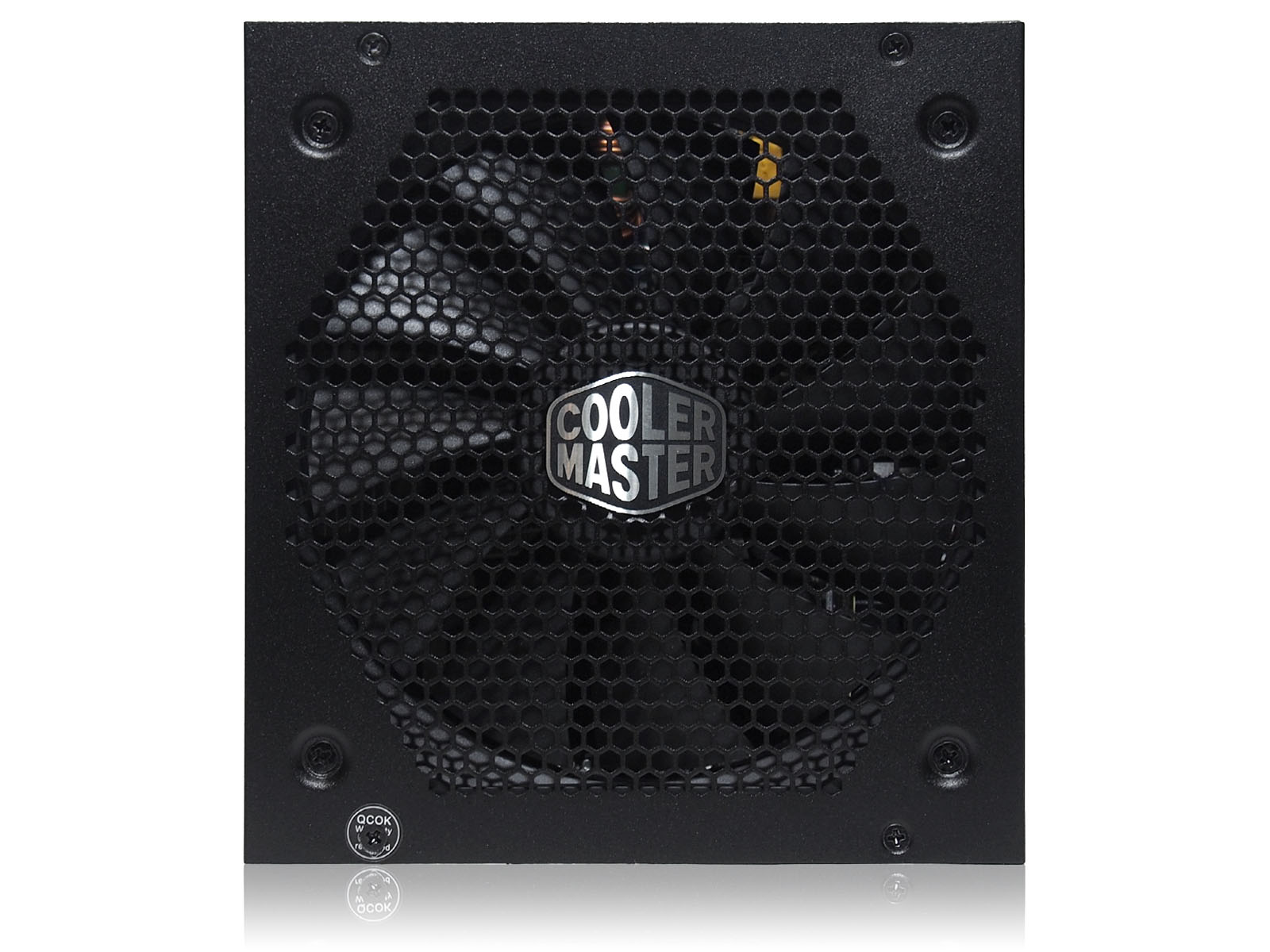

Гексагональные вентиляционные отверстия для захвата воздуха вентилятором отштампованы прямо на корпусе и украшены в центре металлическим шильдиком с логотипом Cooler Master.

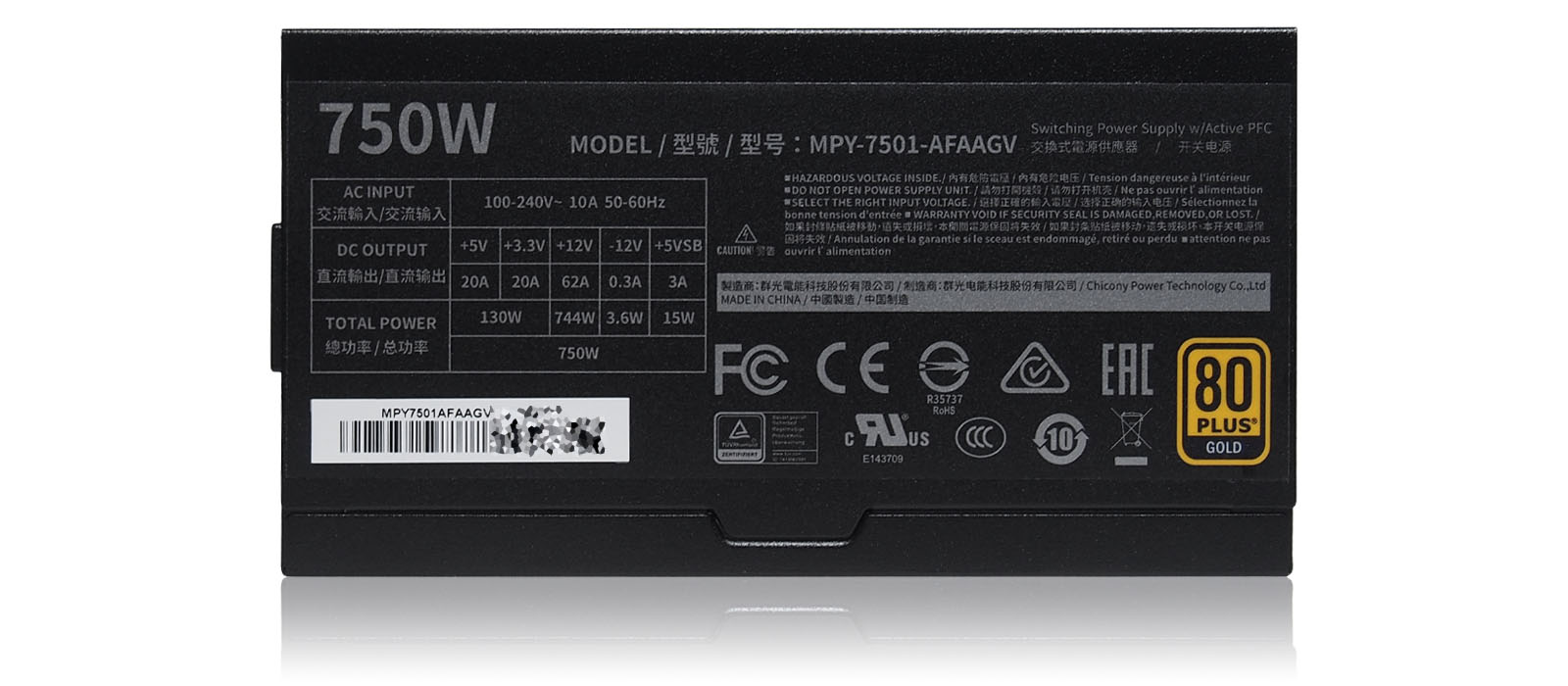

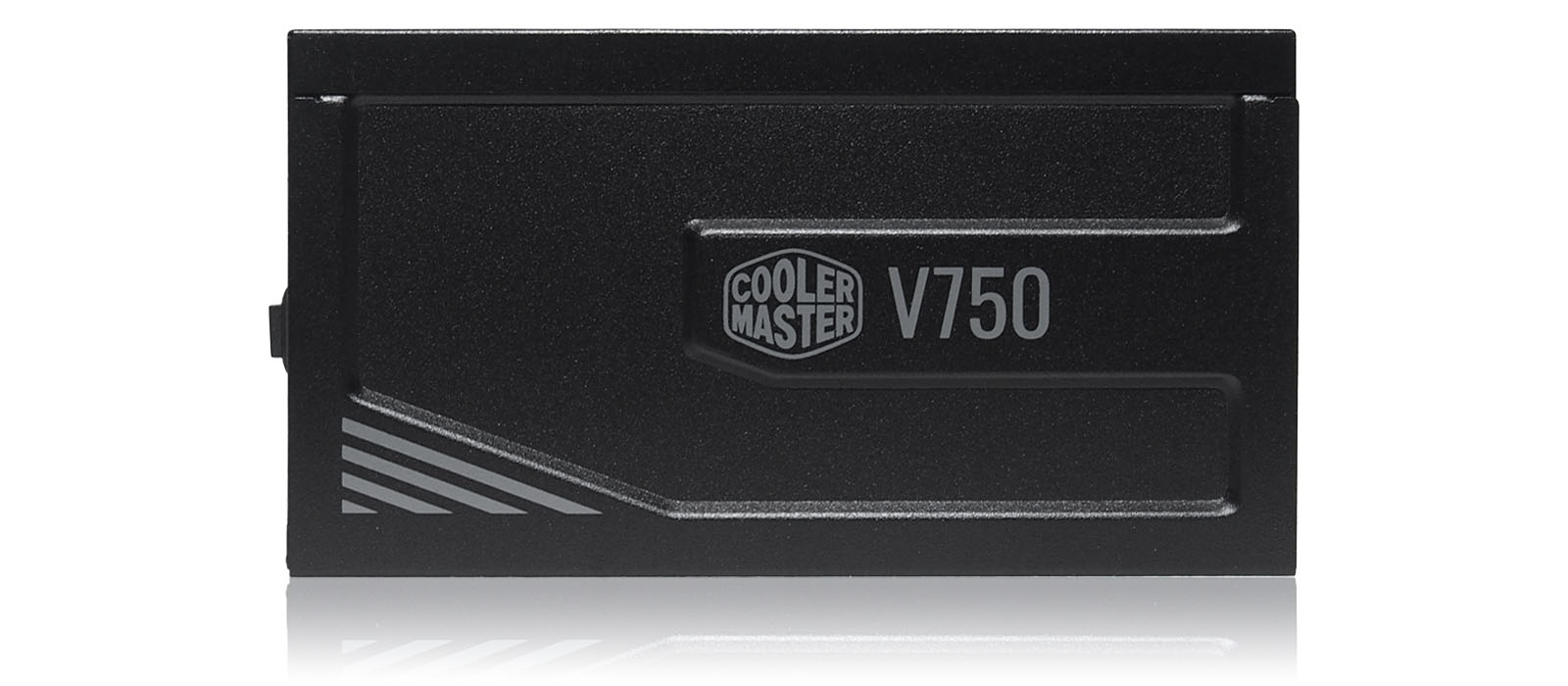

Удлиненные боковые стенки отданы под наклейку с техническими характеристиками и симпатичное название модели блока питания, нанесенное белой краской на фигурной штампованной поверхности.

Эта надпись будет заметна в современных корпусах с прозрачными боковыми стенками и вырезами в декоративных кожухах.

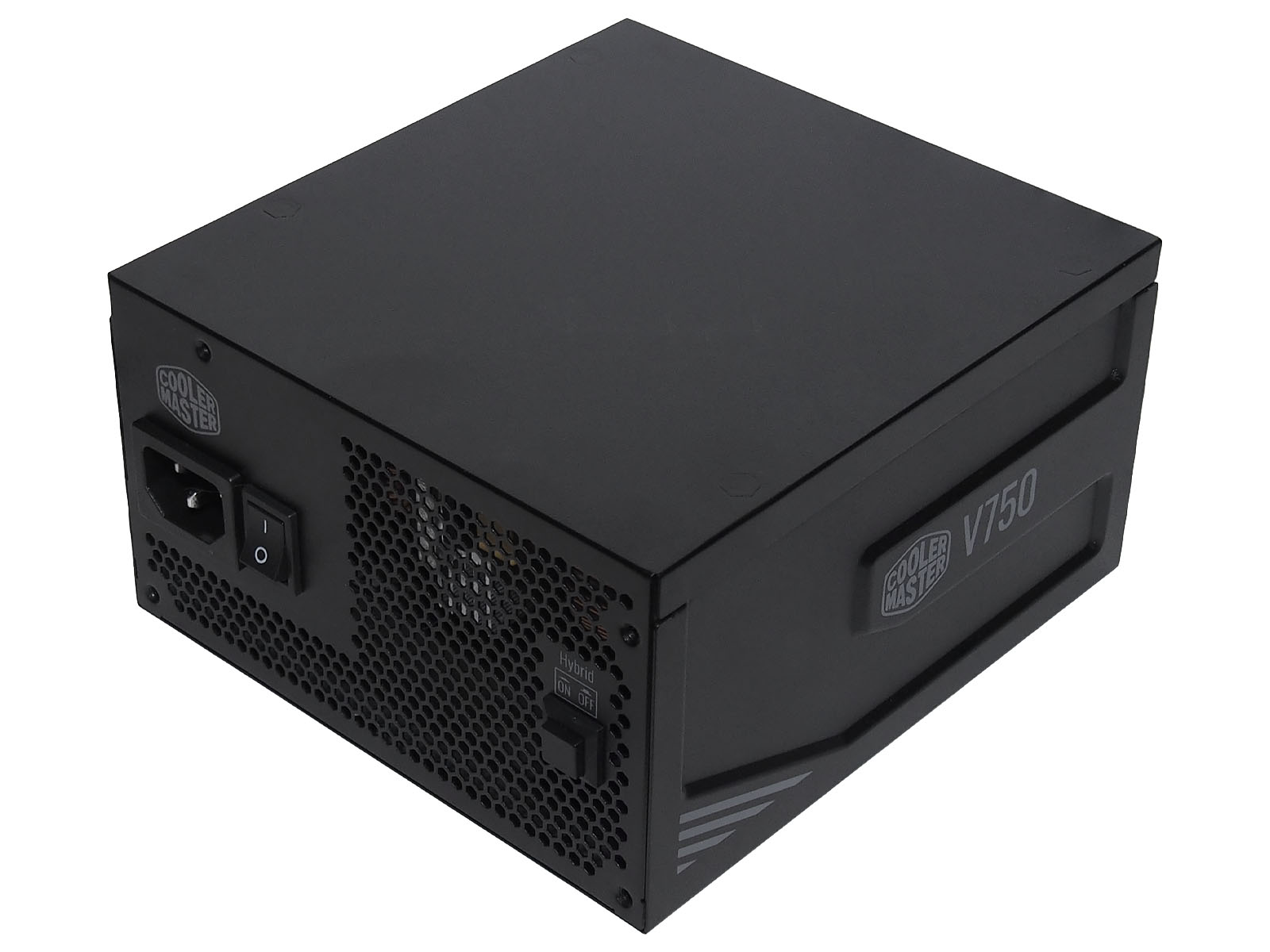

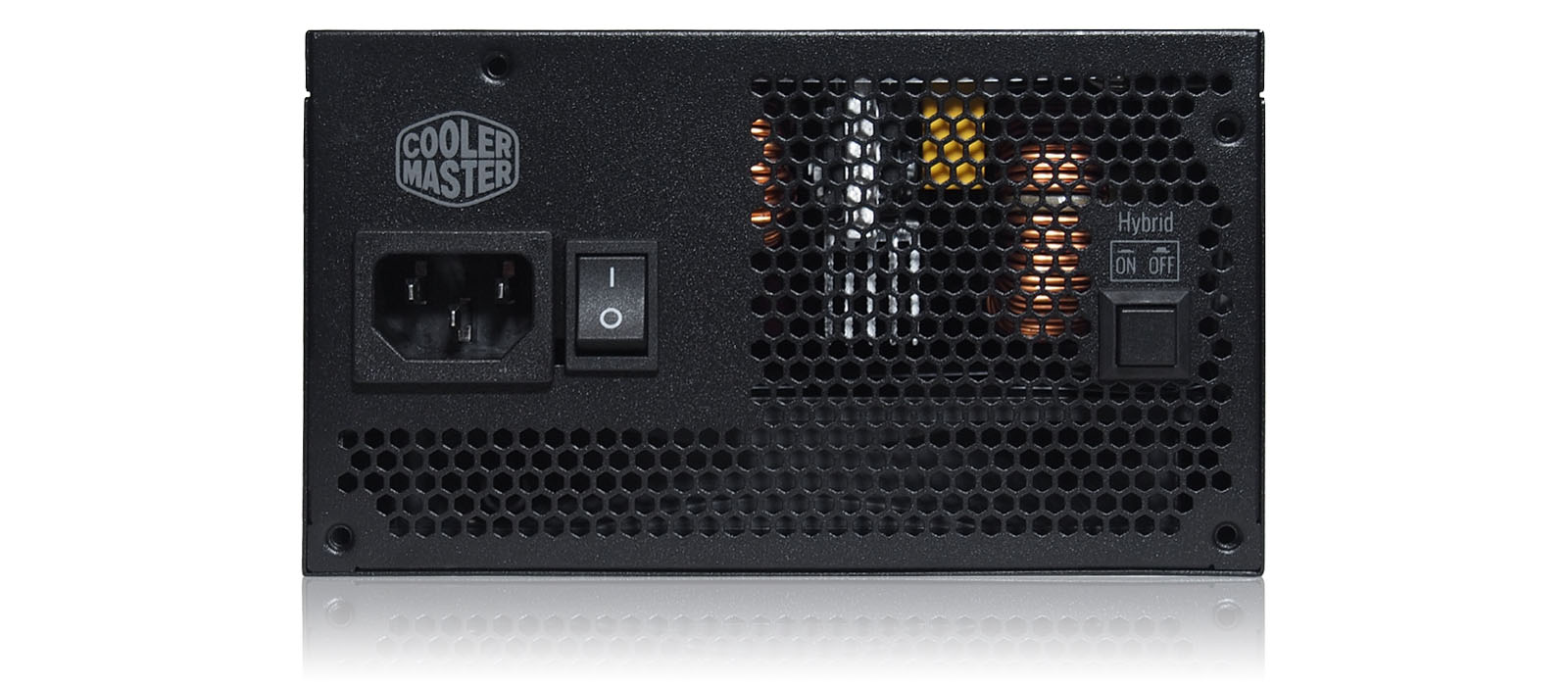

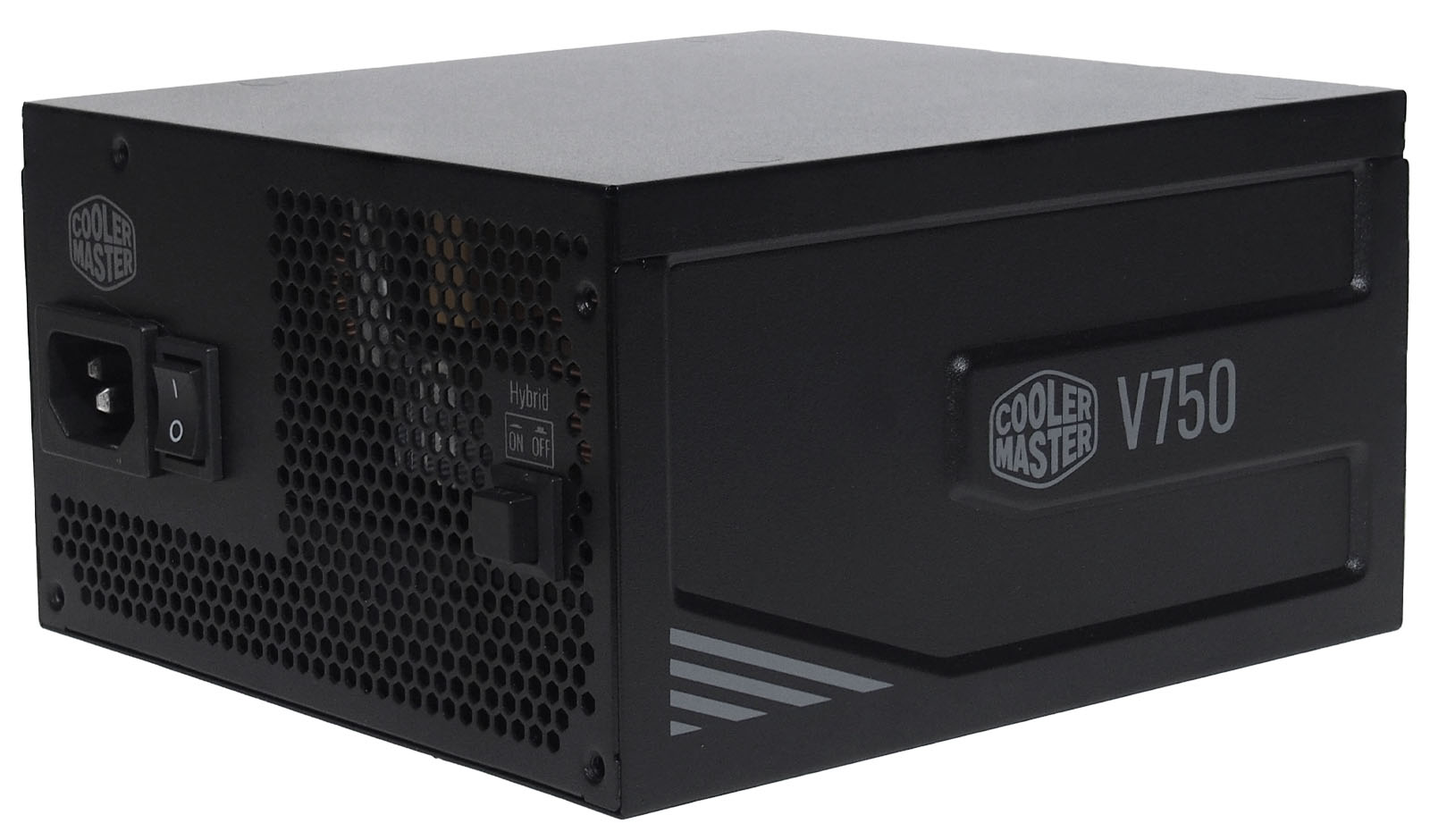

На "наружной" боковой стенке размещены: вводной разъём электропитания, тумблер принудительного выключения питания и кнопка включения гибридного режима работы вентилятора. Поверхность приблизительно на 2/3 перфорирована для вывода потока нагретого воздуха за пределы корпуса.

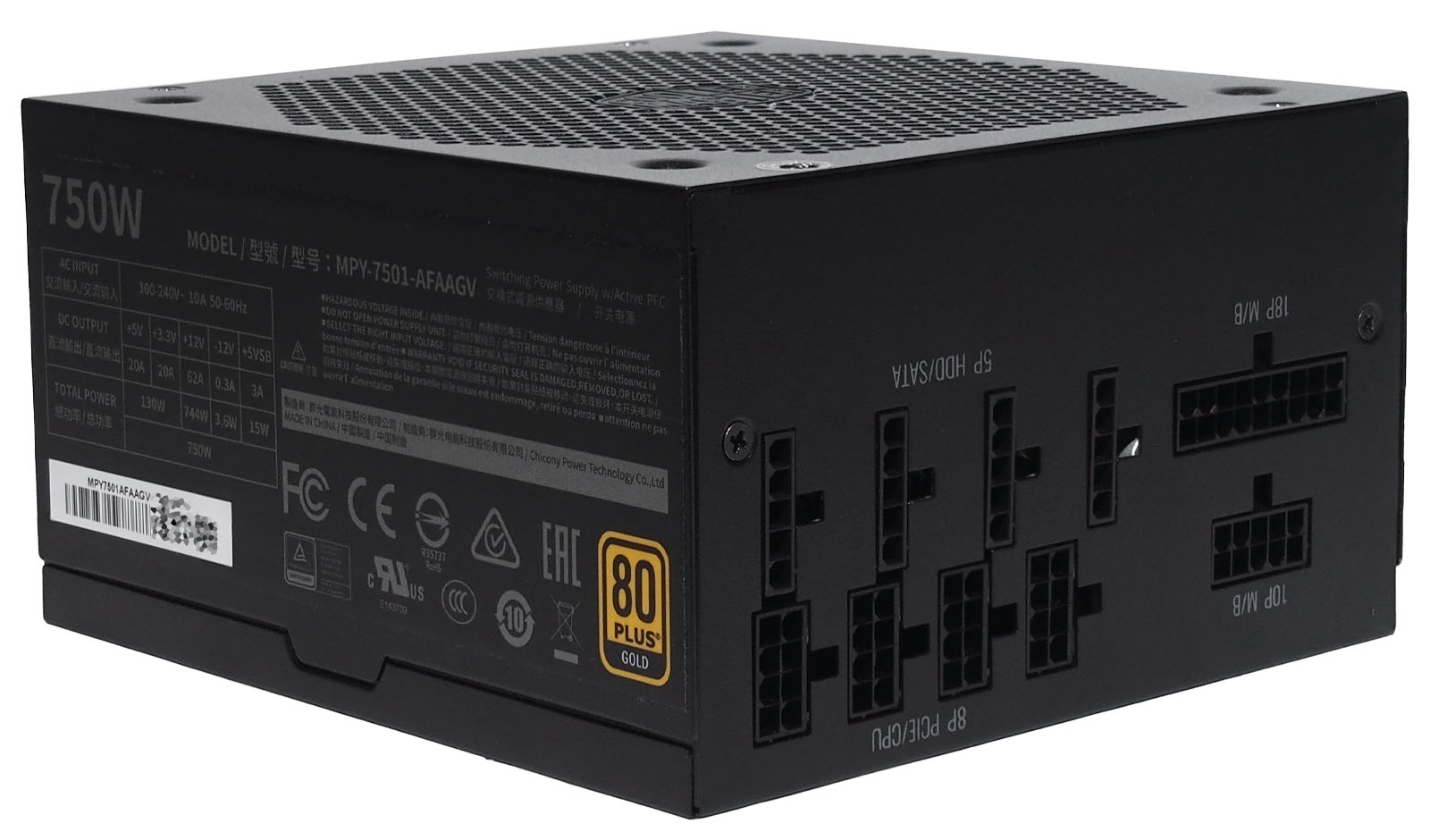

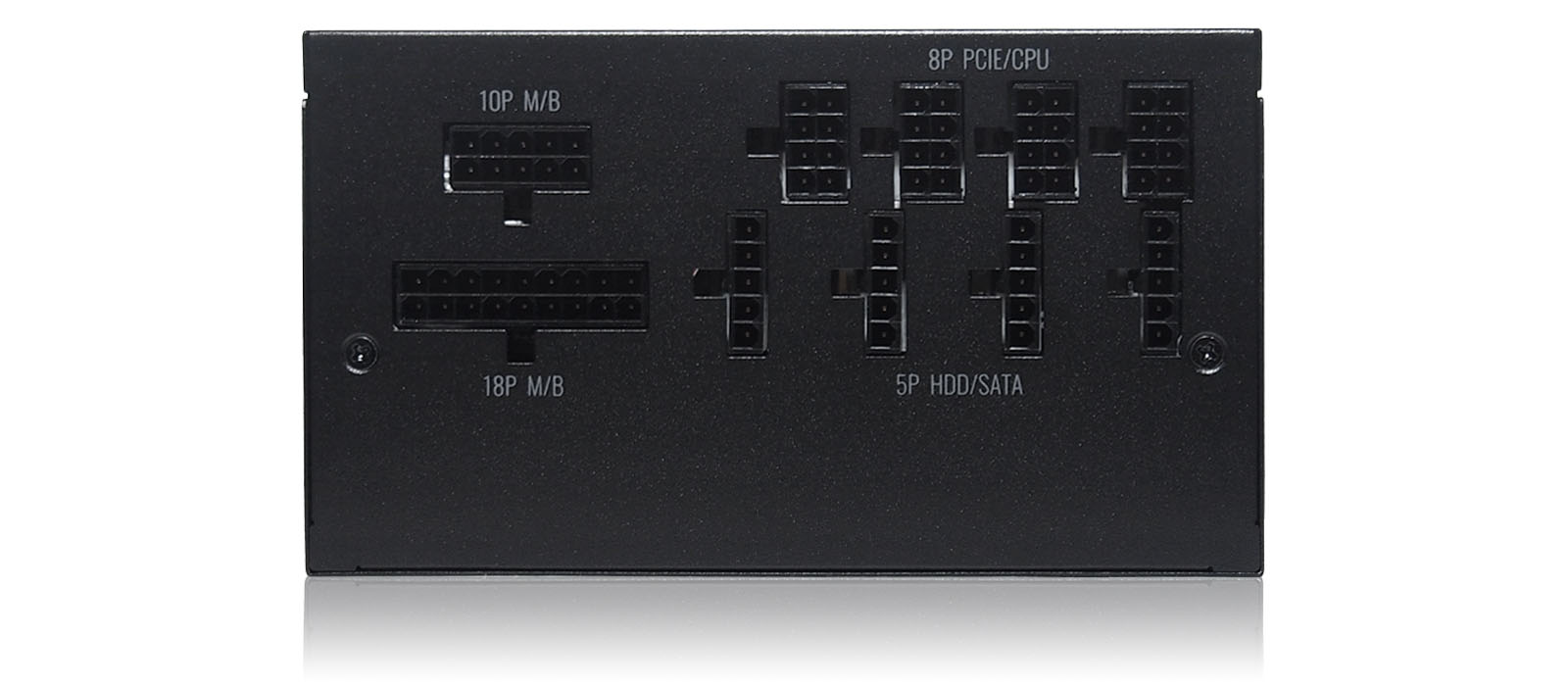

"Внутренняя" стенка выделена под разъемы подключения кабелей. Они промаркированы надписями белой краской и различаются по типу коннекторов, исключая неправильное подключение.

В целом дизайн блока питания смотрится строго, лаконично и солидно, что понравится антагонистам ярких, подсвеченных RGB-светодиодами моделей.



Схемотехника

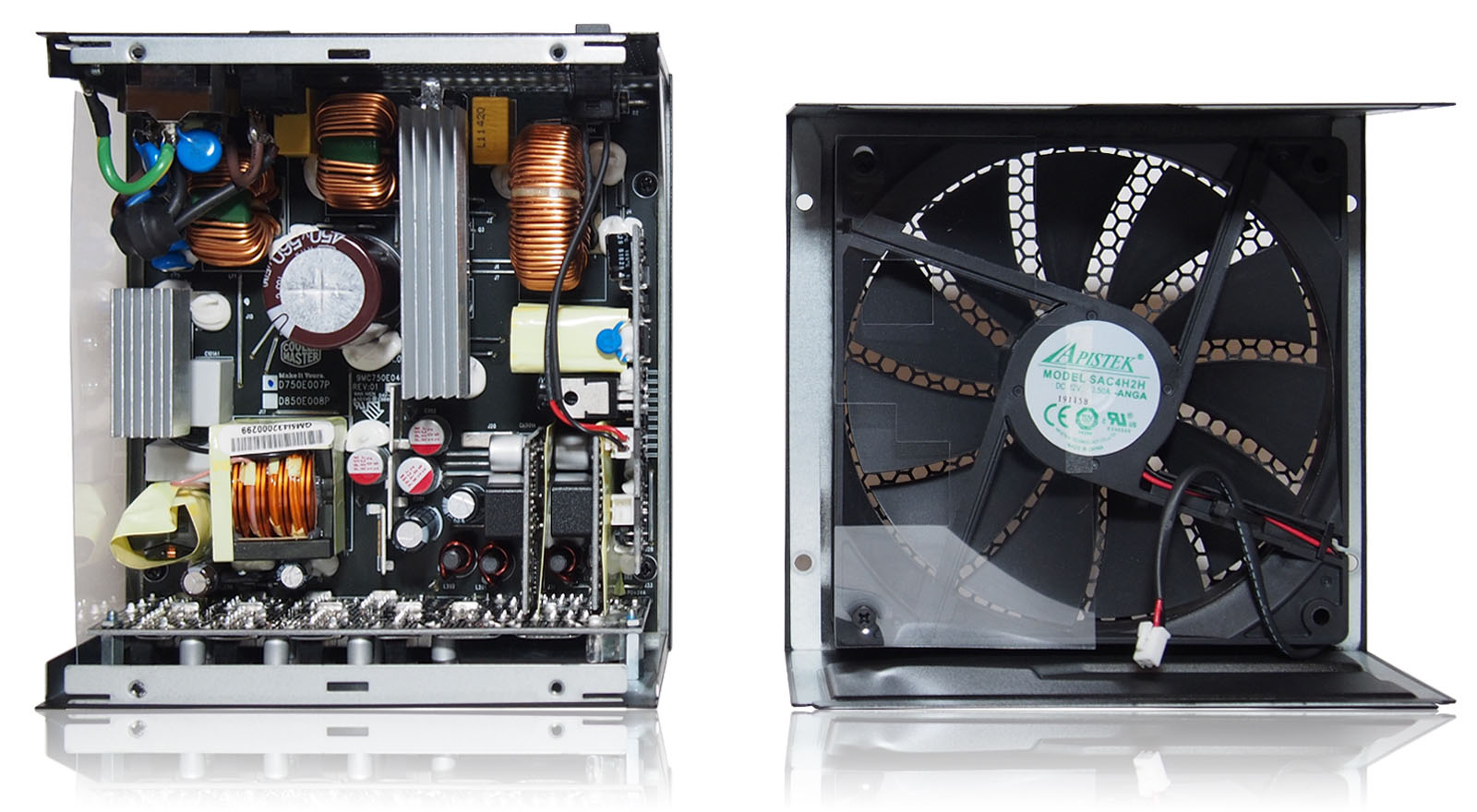

Половинки корпуса блока питания скреплены четырьмя винтами по углам от вентилятора и двумя винтами со стороны модульных разъёмов. Один из них заклеен круглым заводским стикером, нарушение которого влечёт утрату десятилетней гарантии.

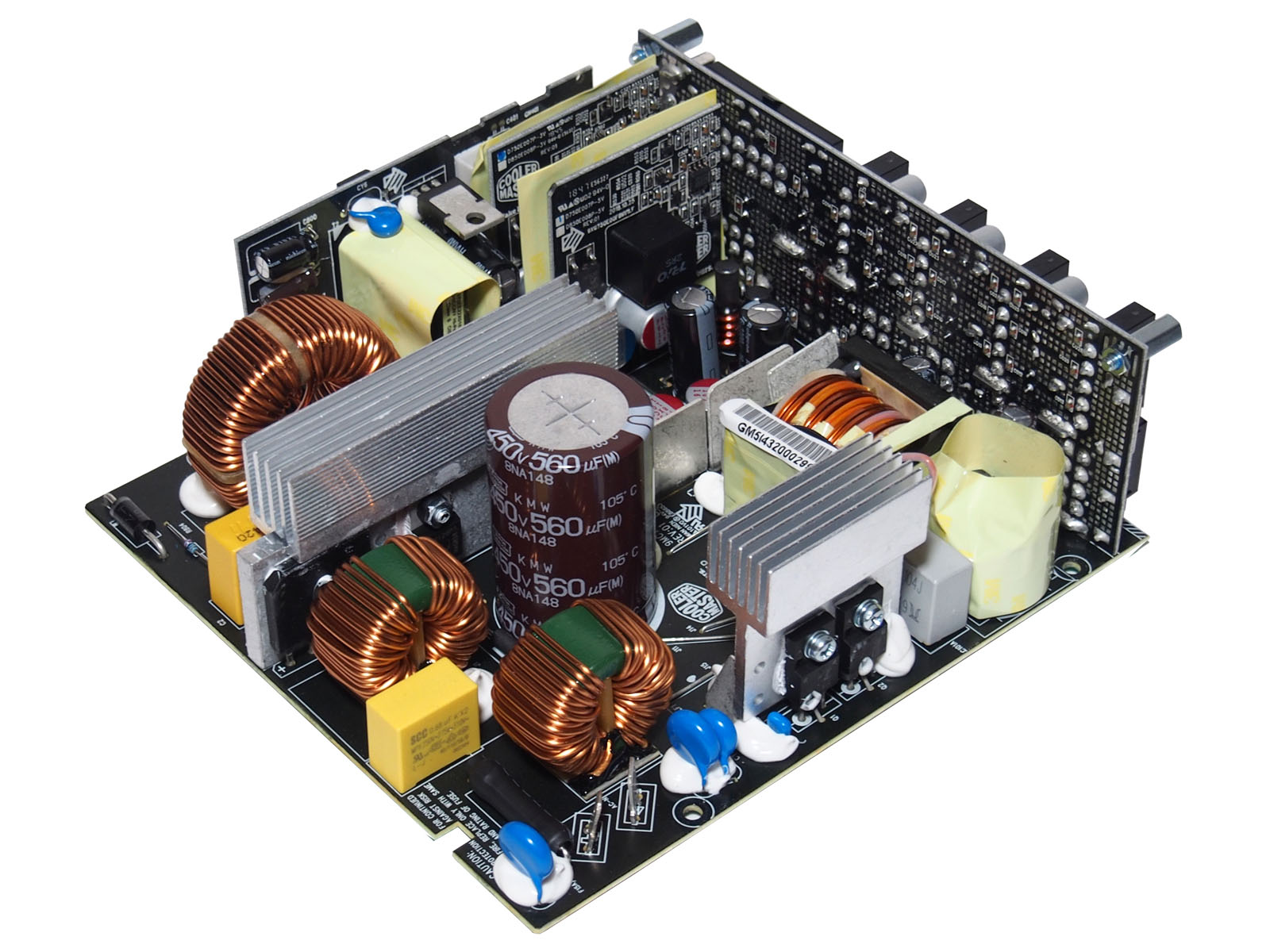

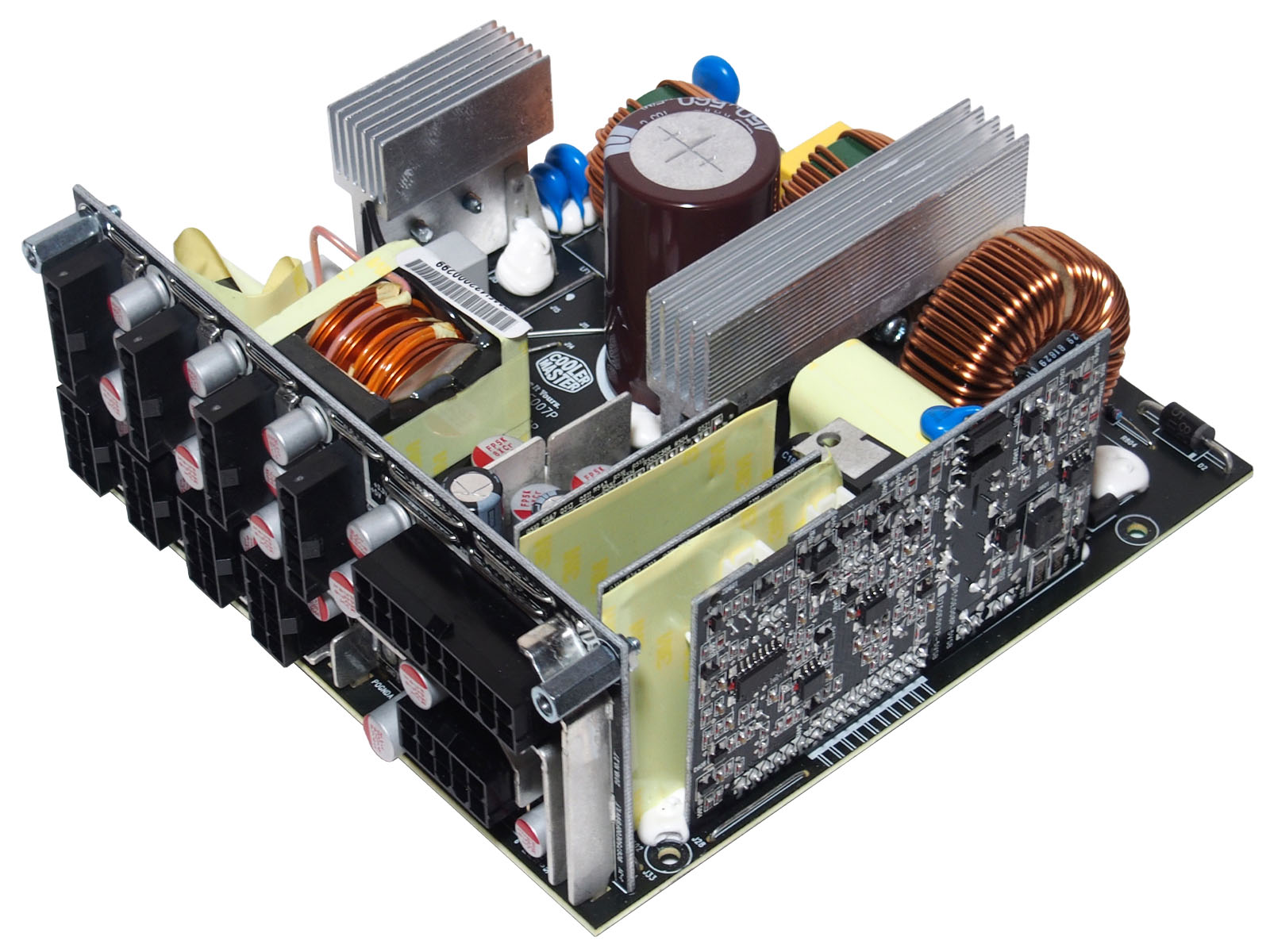

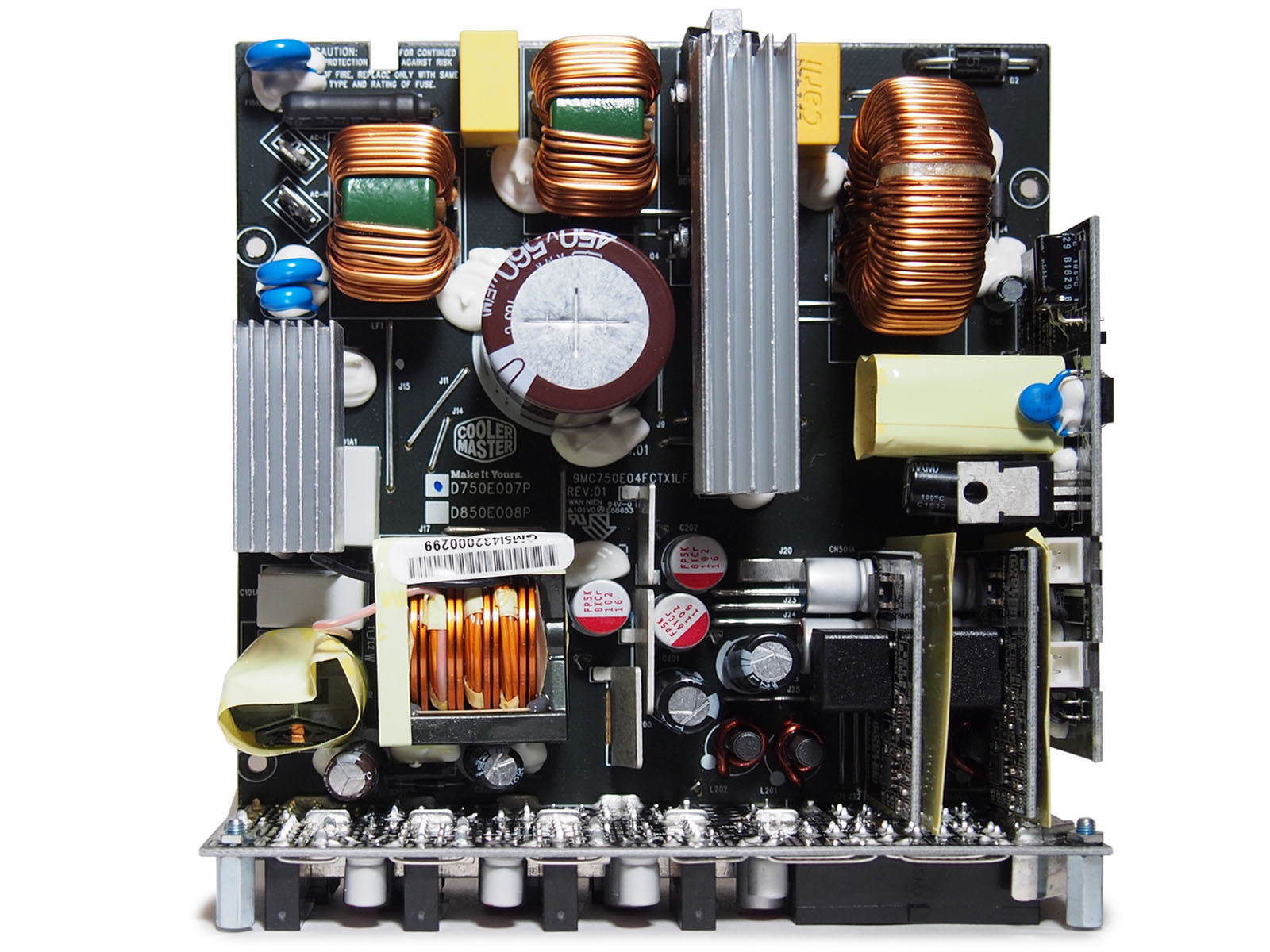

В основе блока питания лежит топология с полумостовым LLC резонансным преобразователем, синхронным выпрямителем и DC-DC-преобразователями. Внутреннее распределение компонентов рациональное, без нагромождения. Силовые элементы преобразователя вынесены на обратную сторону платы. DC-DC-конвертеры сделаны на отдельных вертикальных платах.

Основная плата промаркирована как D750E007P ревизии 01. Произведена WAN NIEN. Исходя из надписей с чекбоксами, такая же используется и для модели на 850 Вт.

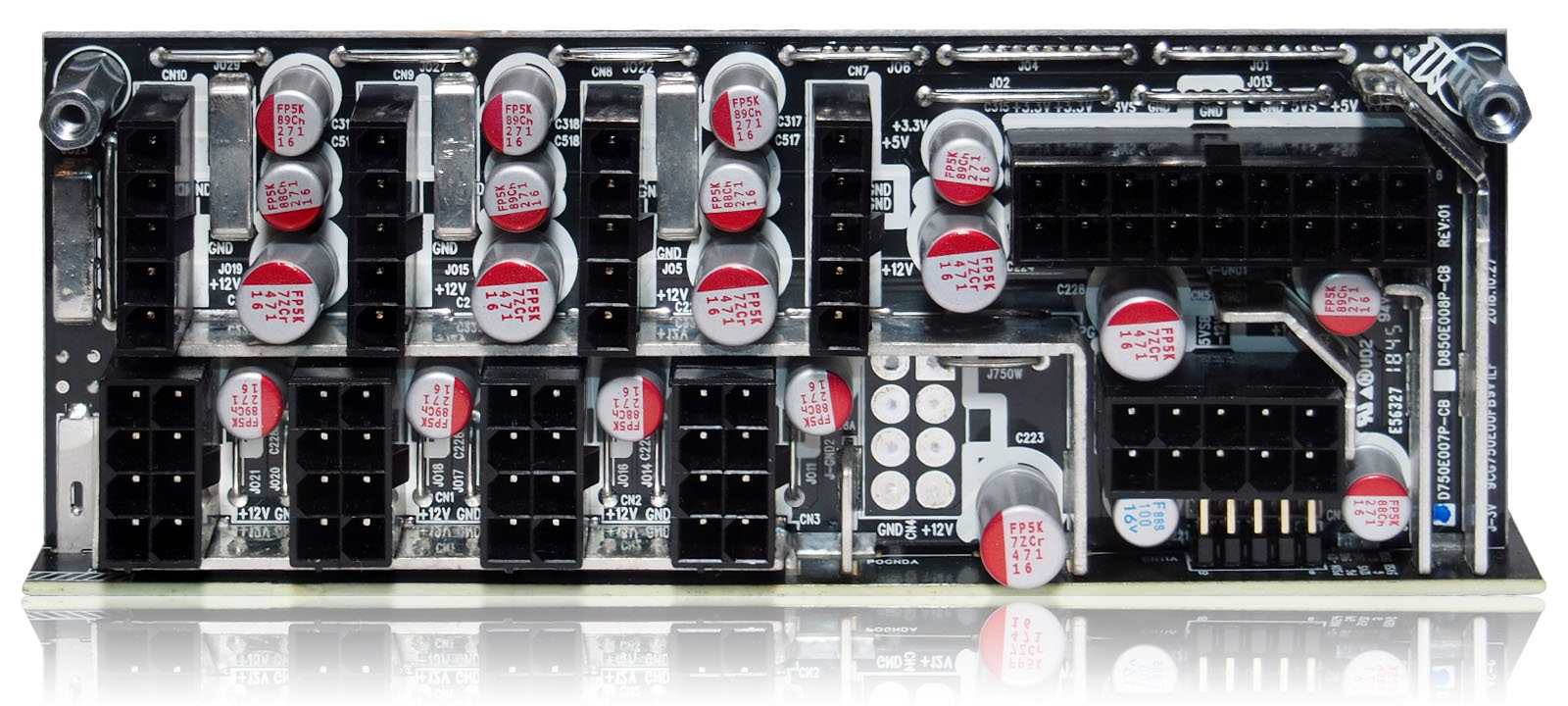

Кабельные соединения используются только для подключения вентилятора, кнопки гибридного режима и входного разъёма питания. Выходные разъемы с дополнительными фильтрующими твердотельными конденсаторами размещены на крупной вертикальной плате, впаянной напрямую в основную.

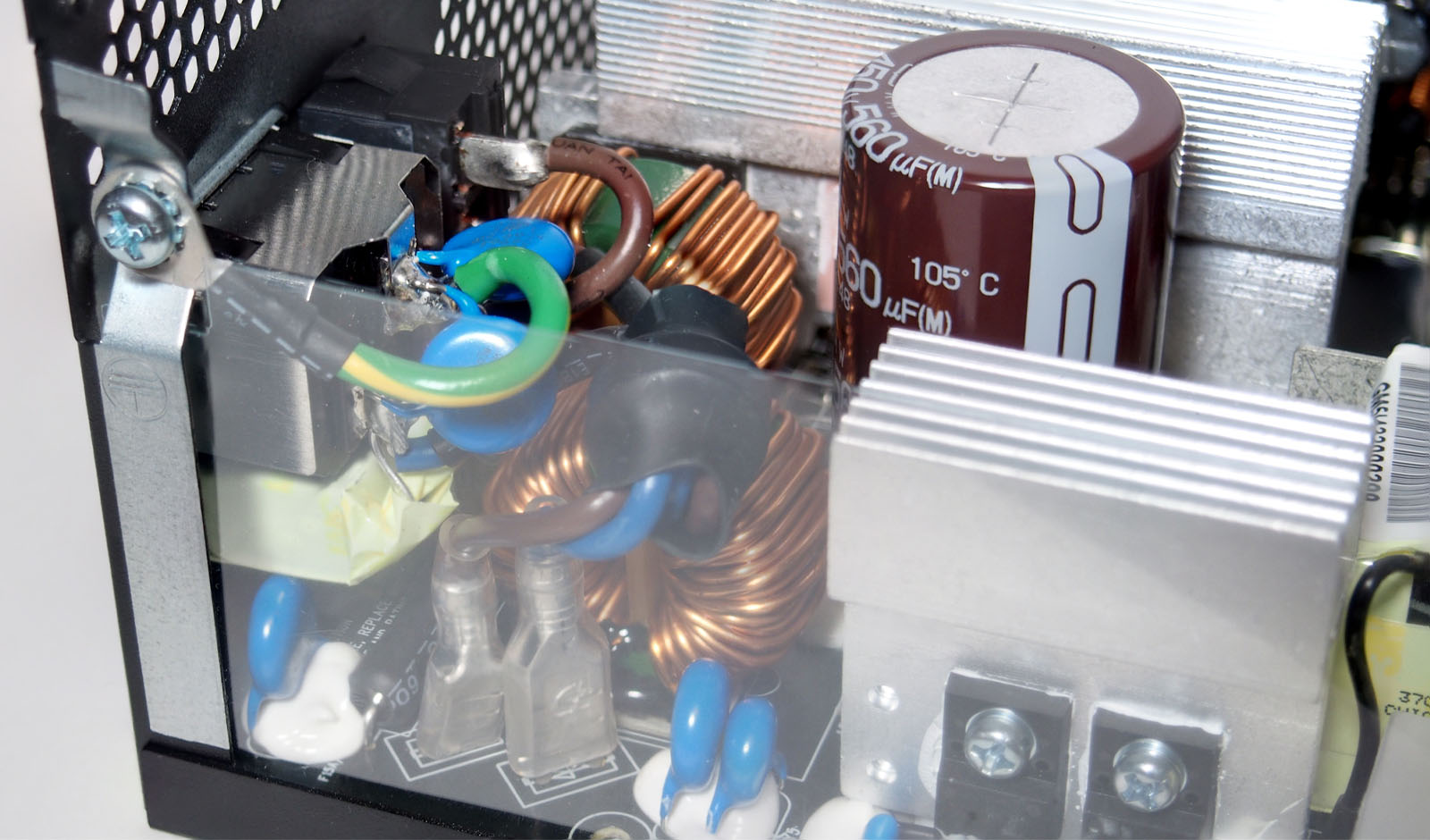

EMI-фильтр частично выполнен навесным монтажом с внутренней стороны входного разъёма электропитания. Соединение основной платы с ним выполнено клеммами.

В схеме присутствует плавкий предохранитель (в чёрной термоусадочной трубке), а вот на варисторе (защита от скачкообразного возрастания входного тока) сэкономили.

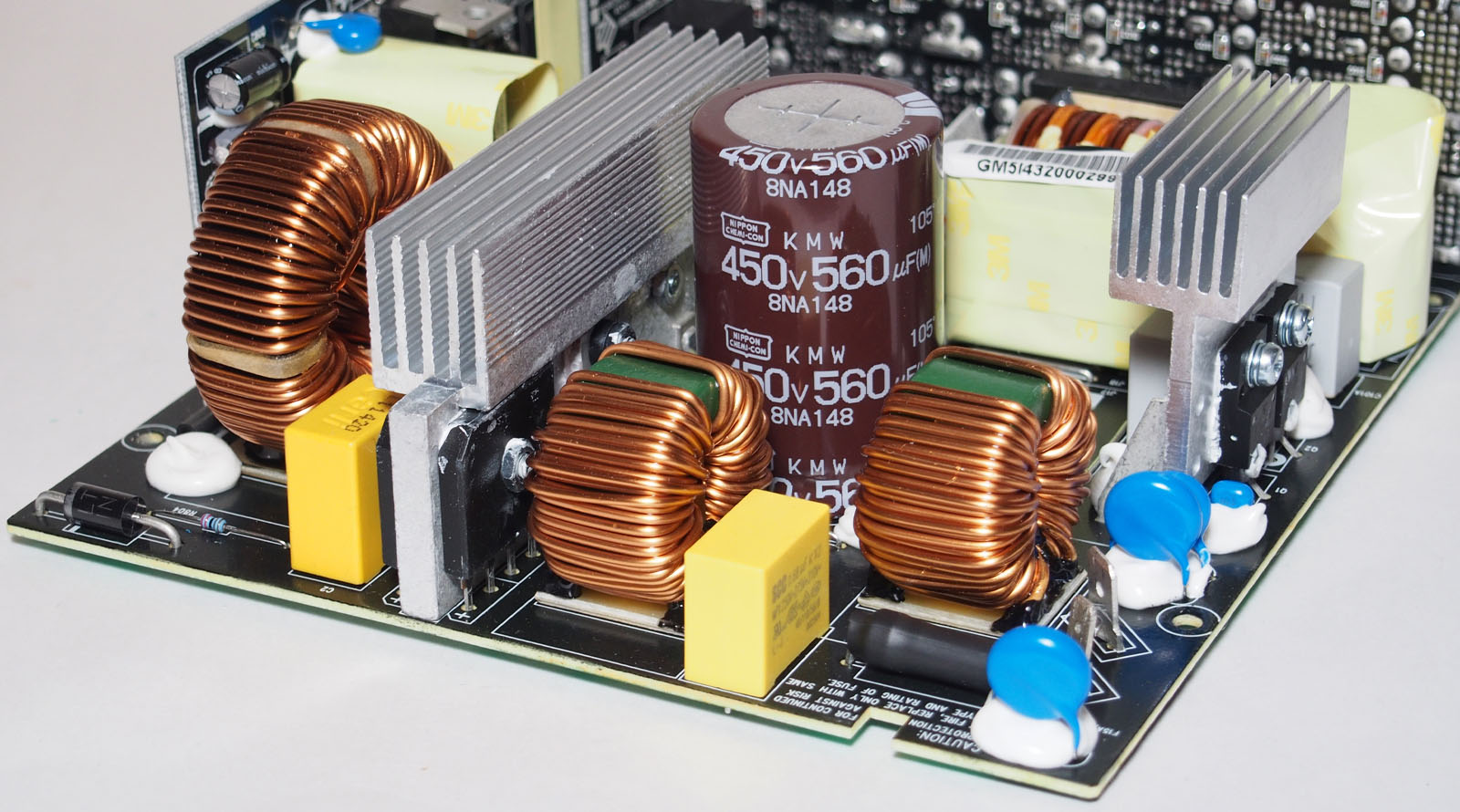

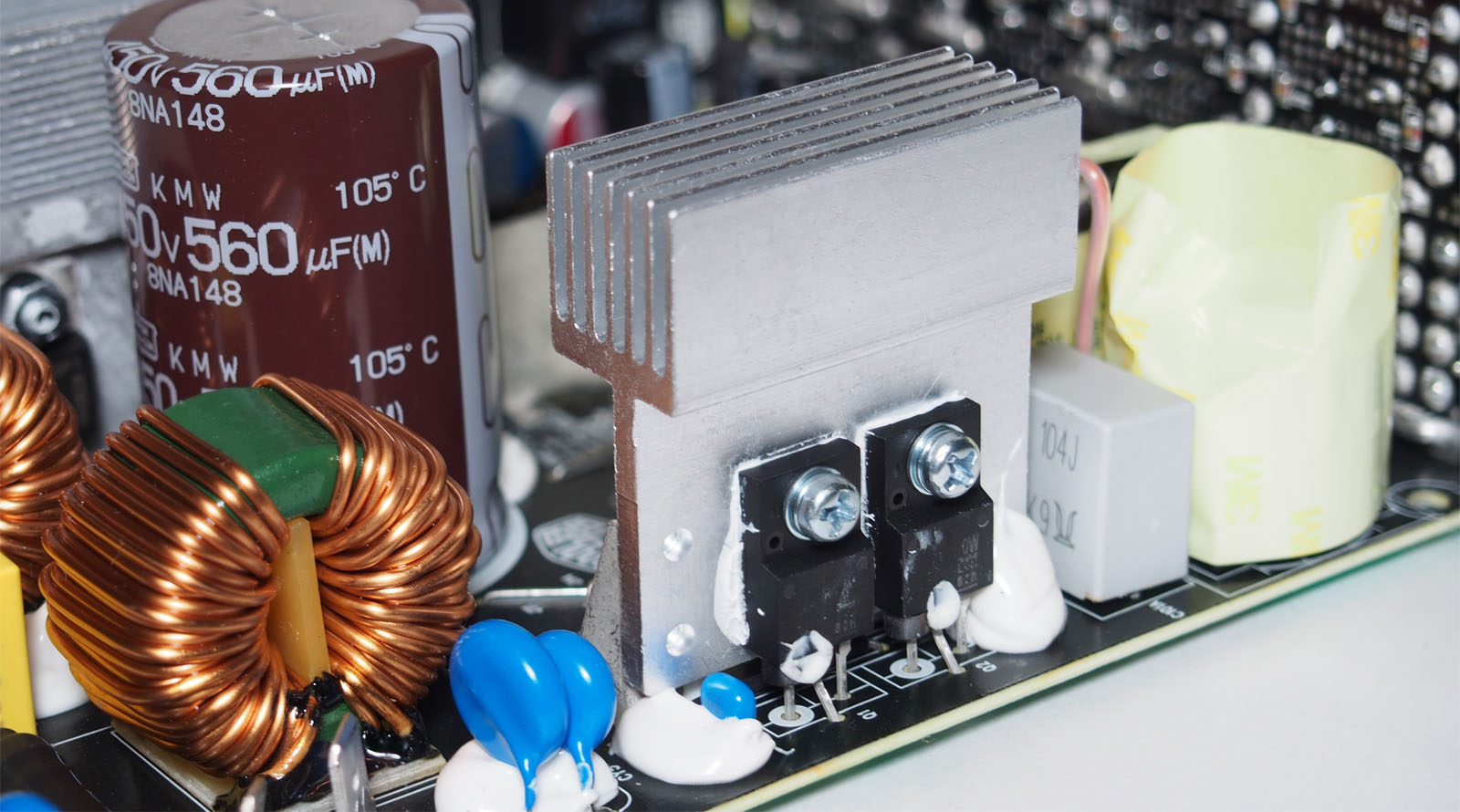

Высоковольтный электролитический конденсатор - "японский" Nippon Chemi-con KMW 8NA148 (560 uF, 450 В, 105 °C). Его номинала достаточно для обеспечения удержания в течение 17 мс при полной нагрузке, как заявлено в спецификации.

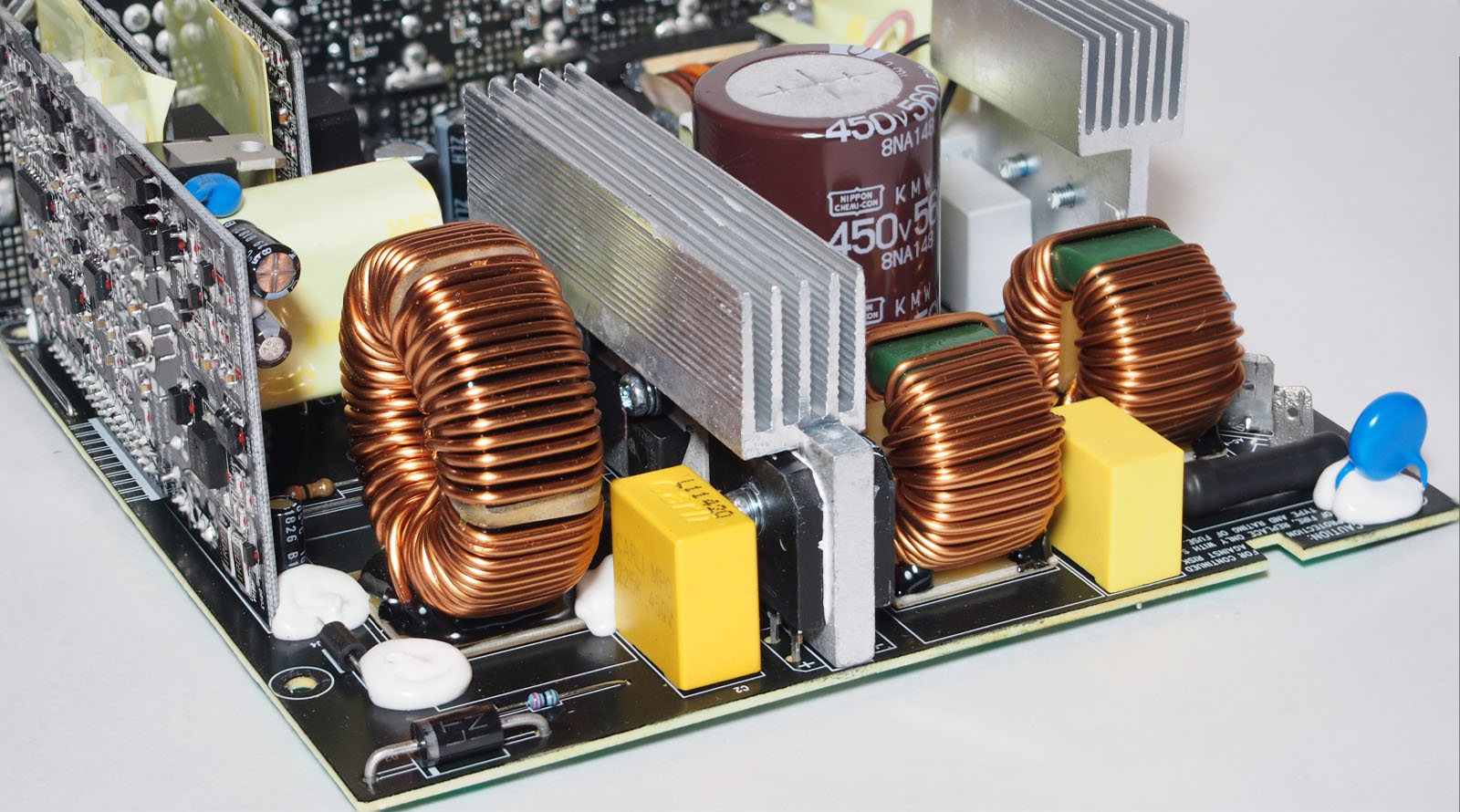

Выпрямительная диодная сборка - на двух элементах, напоминающих "GBU"-шки, но разглядеть их маркировку без выпаивания невозможно, так как они обращены надписями к радиатору. Им же охлаждаются элементы APFC-преобразователя: пара "мосфетов" Infineon IPW60R120P7 и диод Шоттки Cree C3D08060.

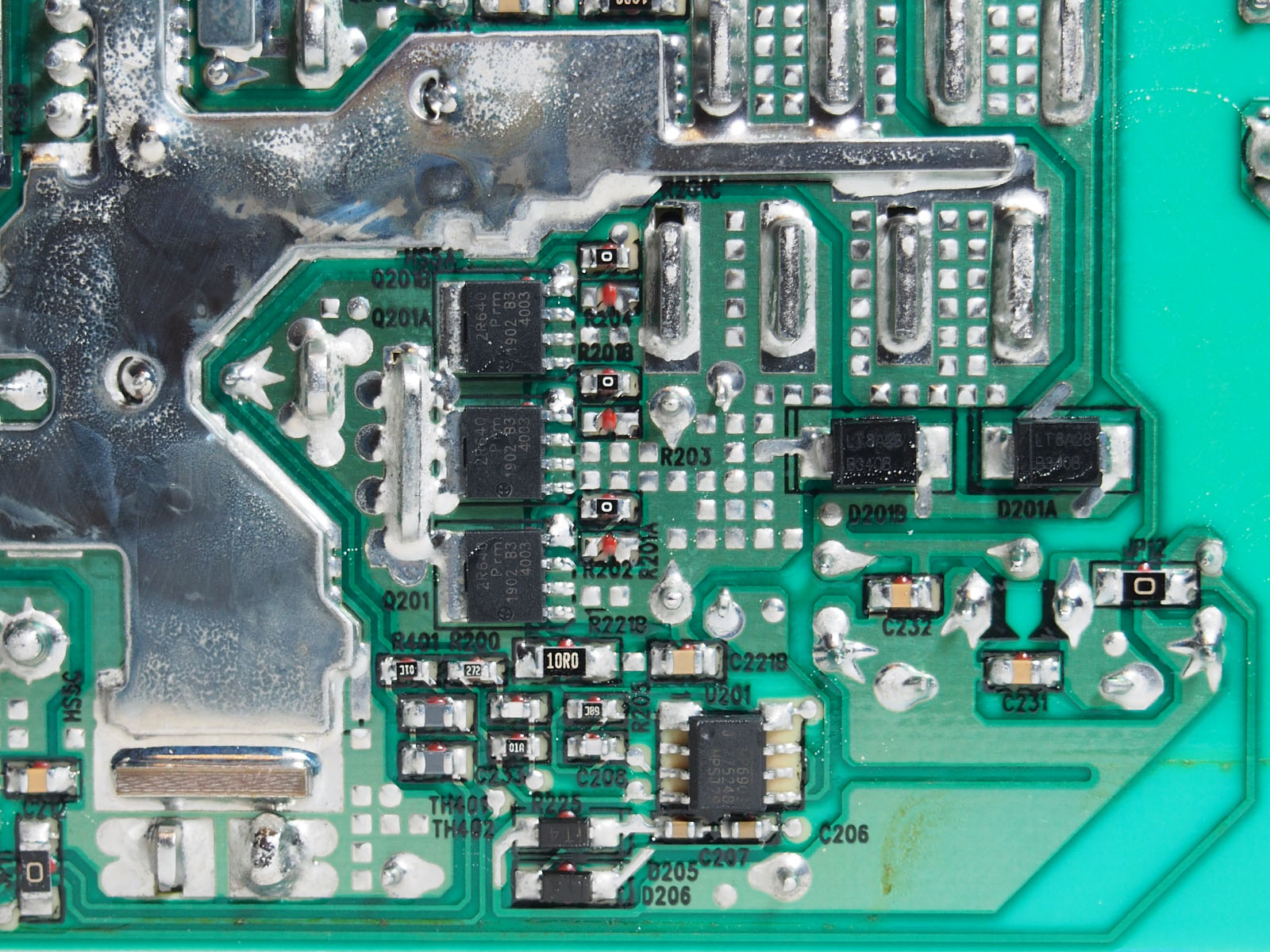

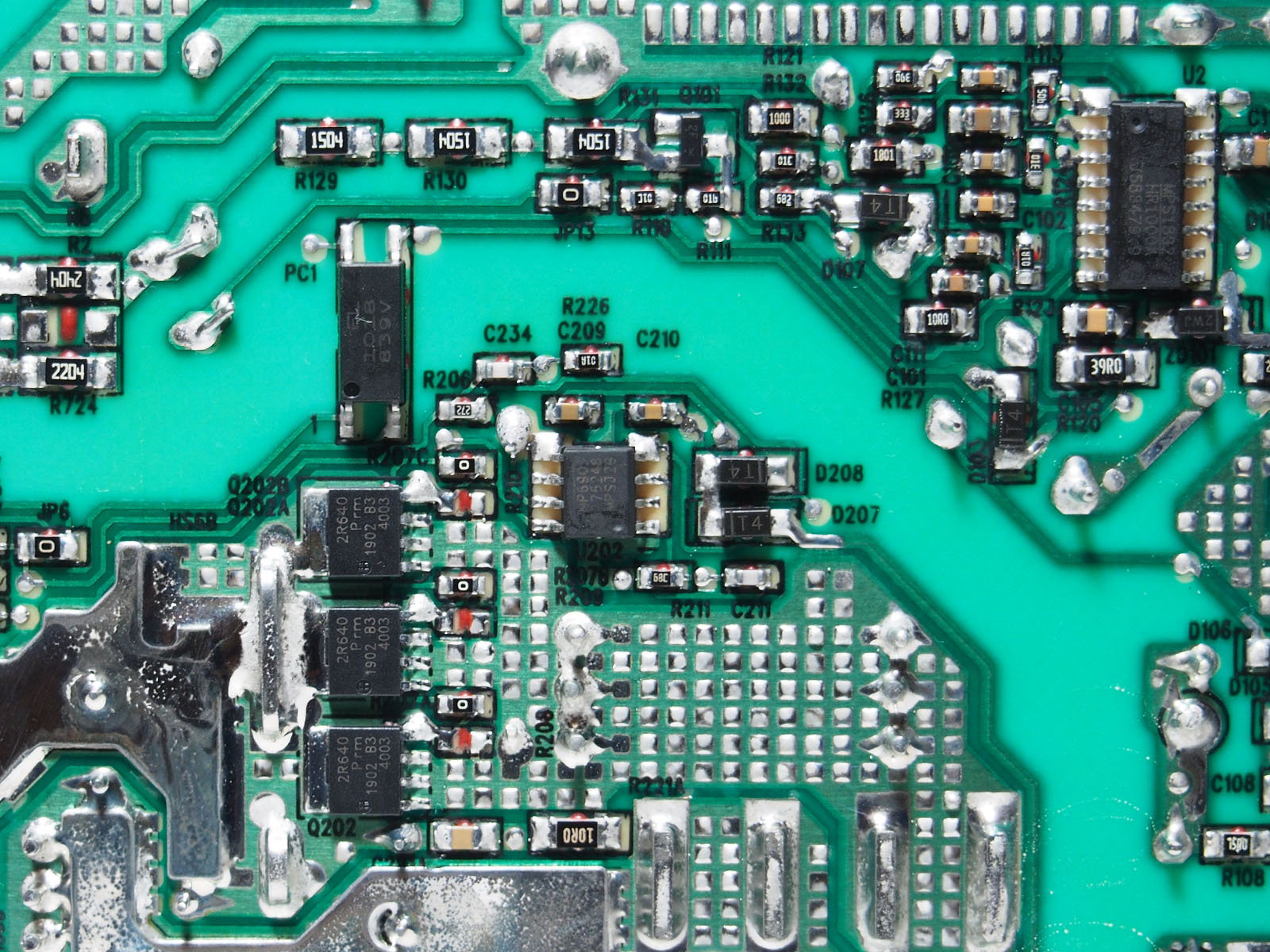

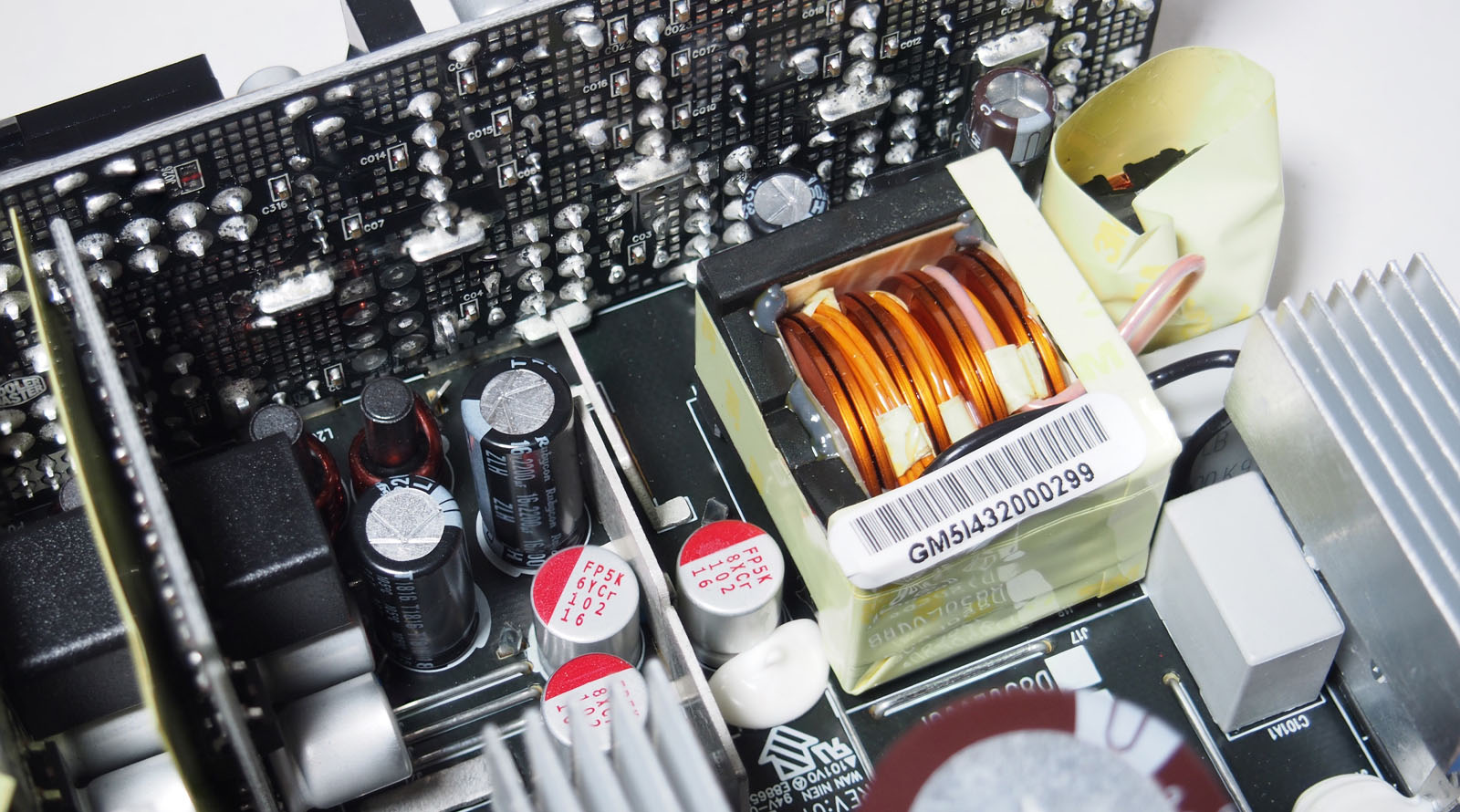

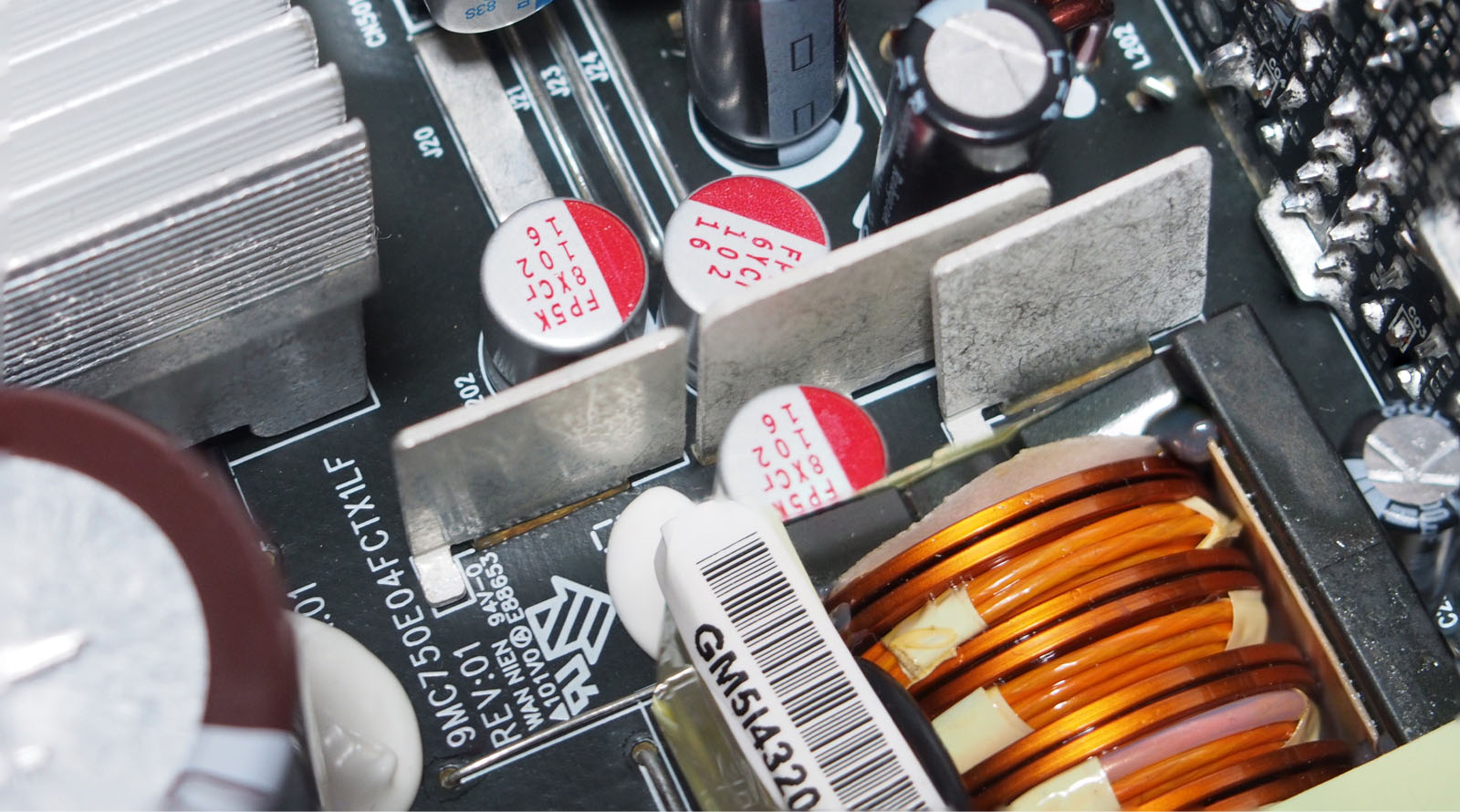

Преобразователь линии +12 В вынесен на обратную сторону платы. Используются полевые транзисторы Nexperia PSMN2R6-40YS (2R640), охлаждение которых обеспечивают тонкие вертикальные пластины с лицевой стороны платы. Область трансформатора, судя по всему, также прилично нагревается, так как с нижней стороны организована передача избыточного тепла через термопрокладку на корпус блока питания.

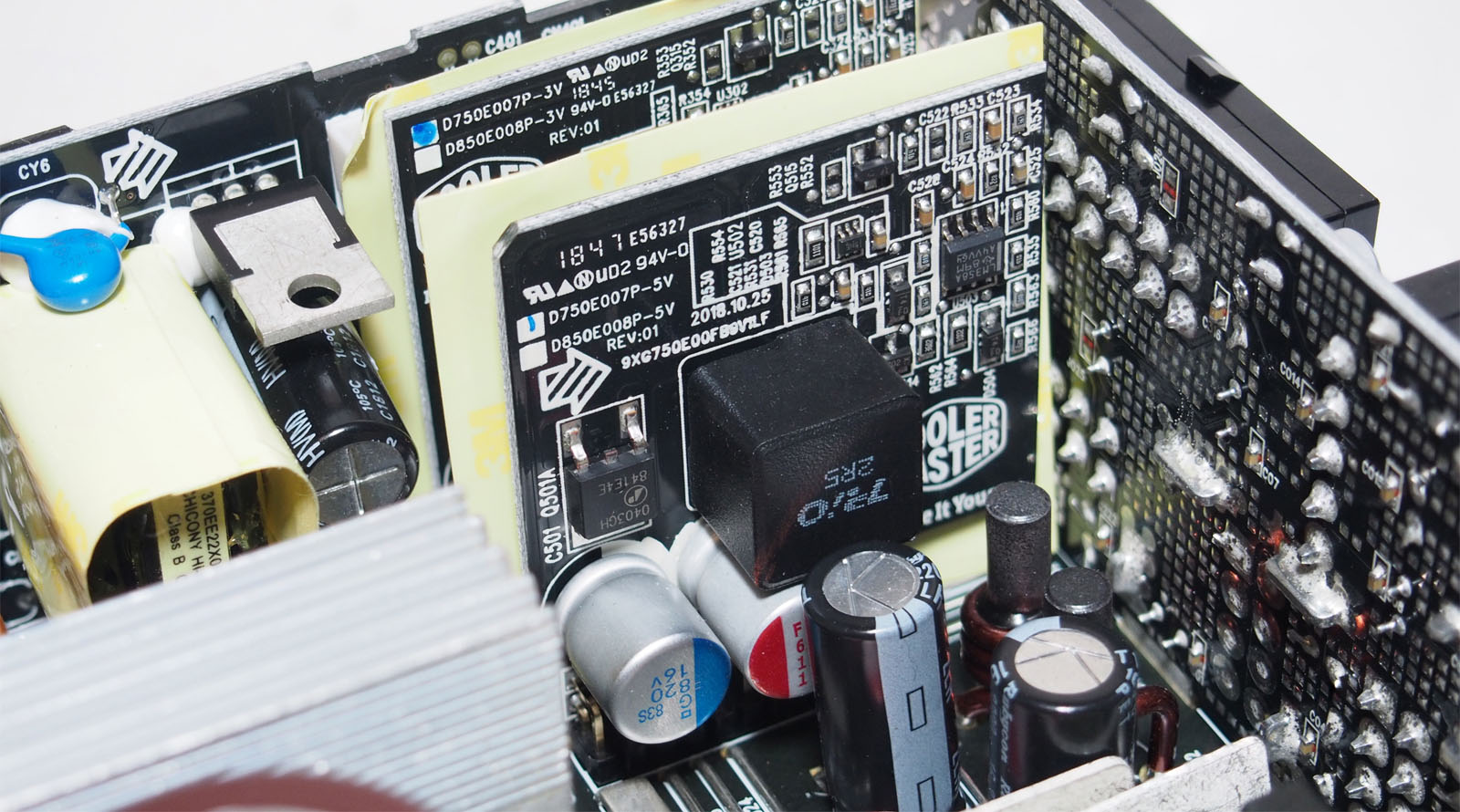

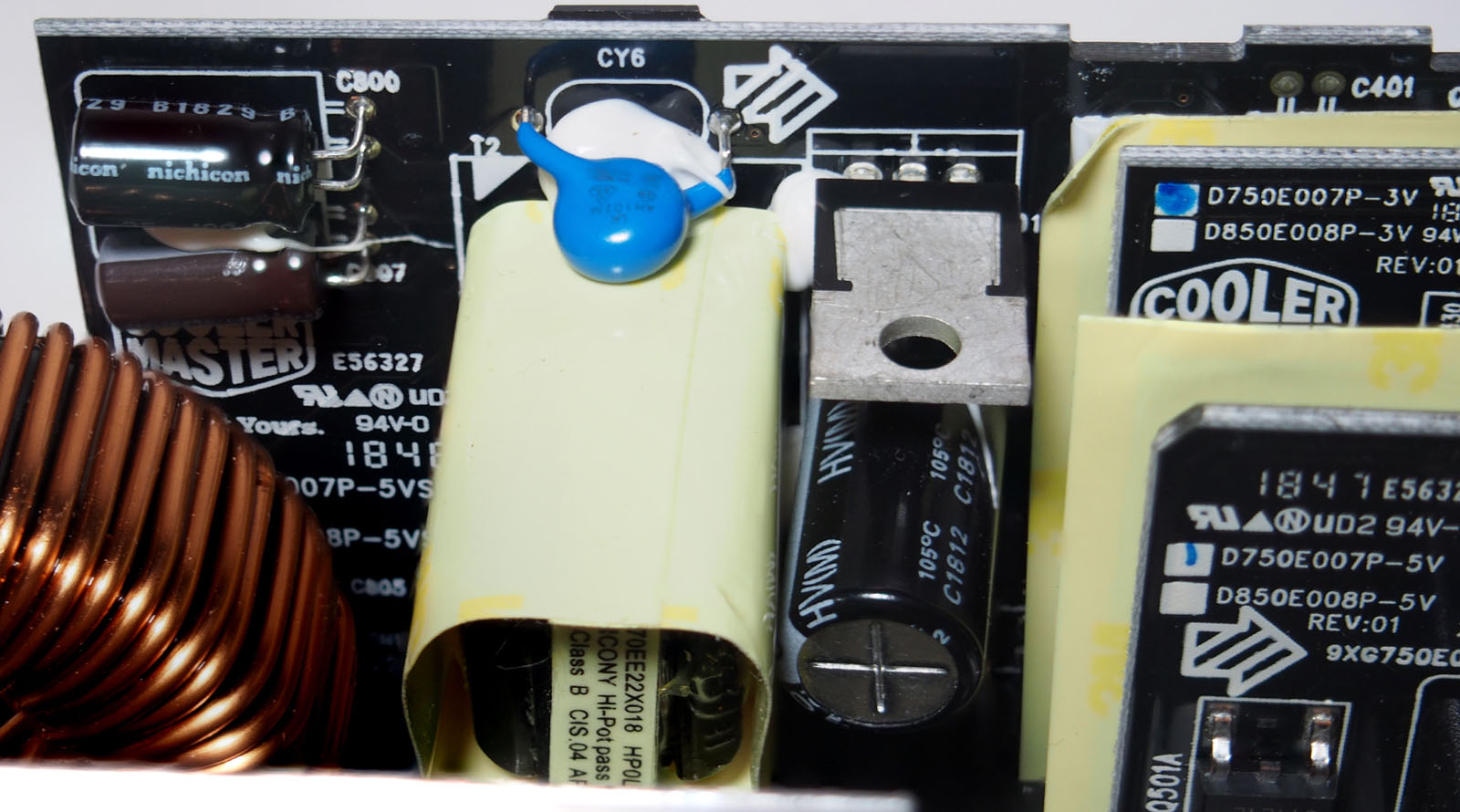

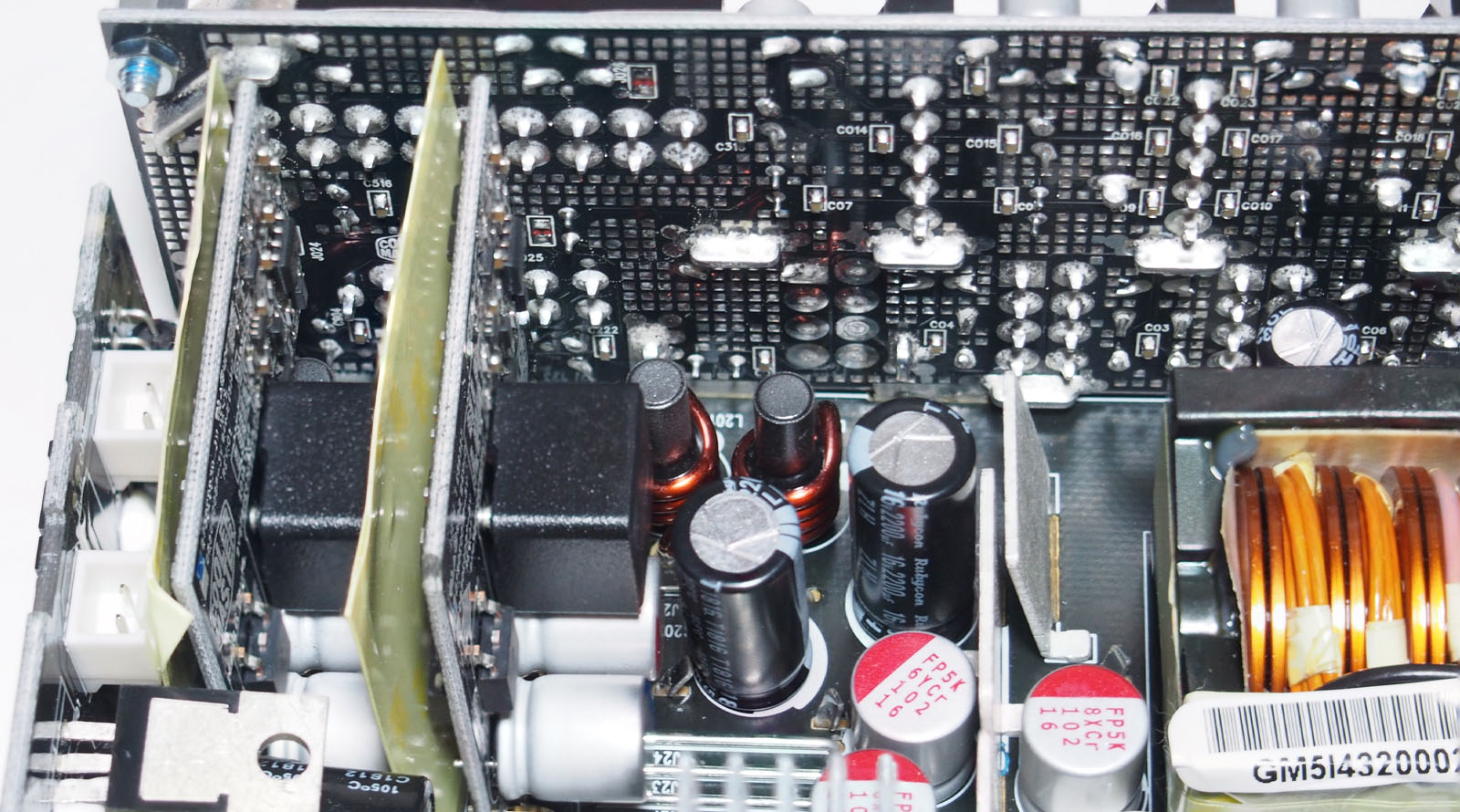

Формирование +3,3 В и +5 В осуществляется на двух отдельных вертикальных платах с двухсторонним размещением компонентов (четыре Advanced Power AP0403GH, два AP3N4R0H и два PWM-контроллера APW7160A). Обратные стороны закрыты термоэкранами.

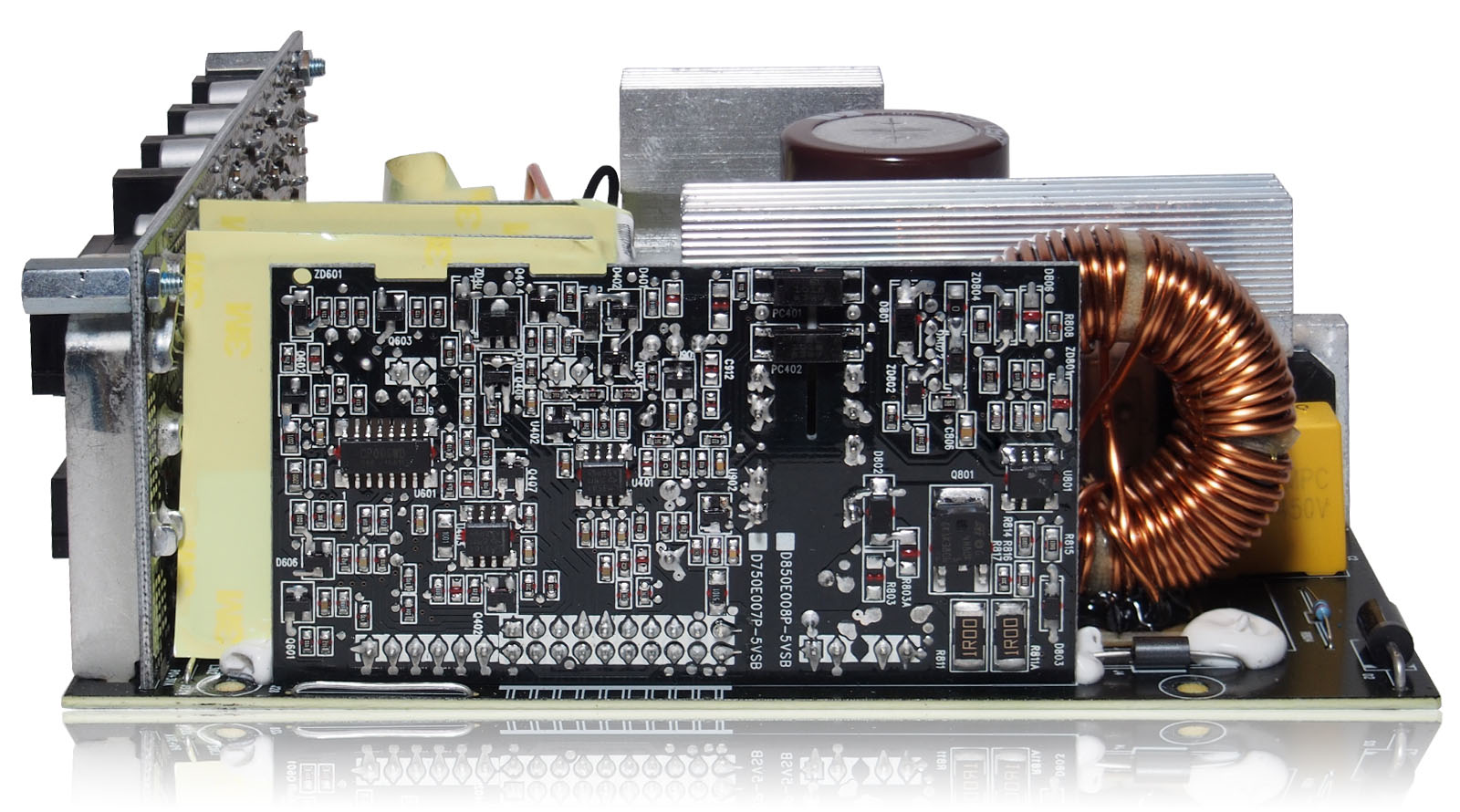

За мониторинг и защитные механизмы, а также формирование дежурного питания отвечает крупная вертикальная плата. Схемотехнически блоки на ней отделены оптронами. Супервизор защиты — распространенная микросхема CP006WD. В цепи +5VSB установлены выпрямители ON Semiconductor MBR20100CT и STMicroelectronics STD4N80K5.



Переключатели основных линий — полевые транзисторы Toshiba TK16A60W.

Во всех цепях используются качественные электролитические и твердотельные конденсаторы японских брендов Nippon Chemi-con, Nichicon, Rubycon и FPCAP c рабочей температурой до 105 °C.

Качество пайки отдельных элементов нормальное. Придраться можно только к завалу охлаждающих пластин транзисторов к корпусу одного из конденсаторов, но учитывая его высокотемпературную стойкость, в гарантийный срок это не должно привести к значимым последствиям.

Охлаждение и уровень шума

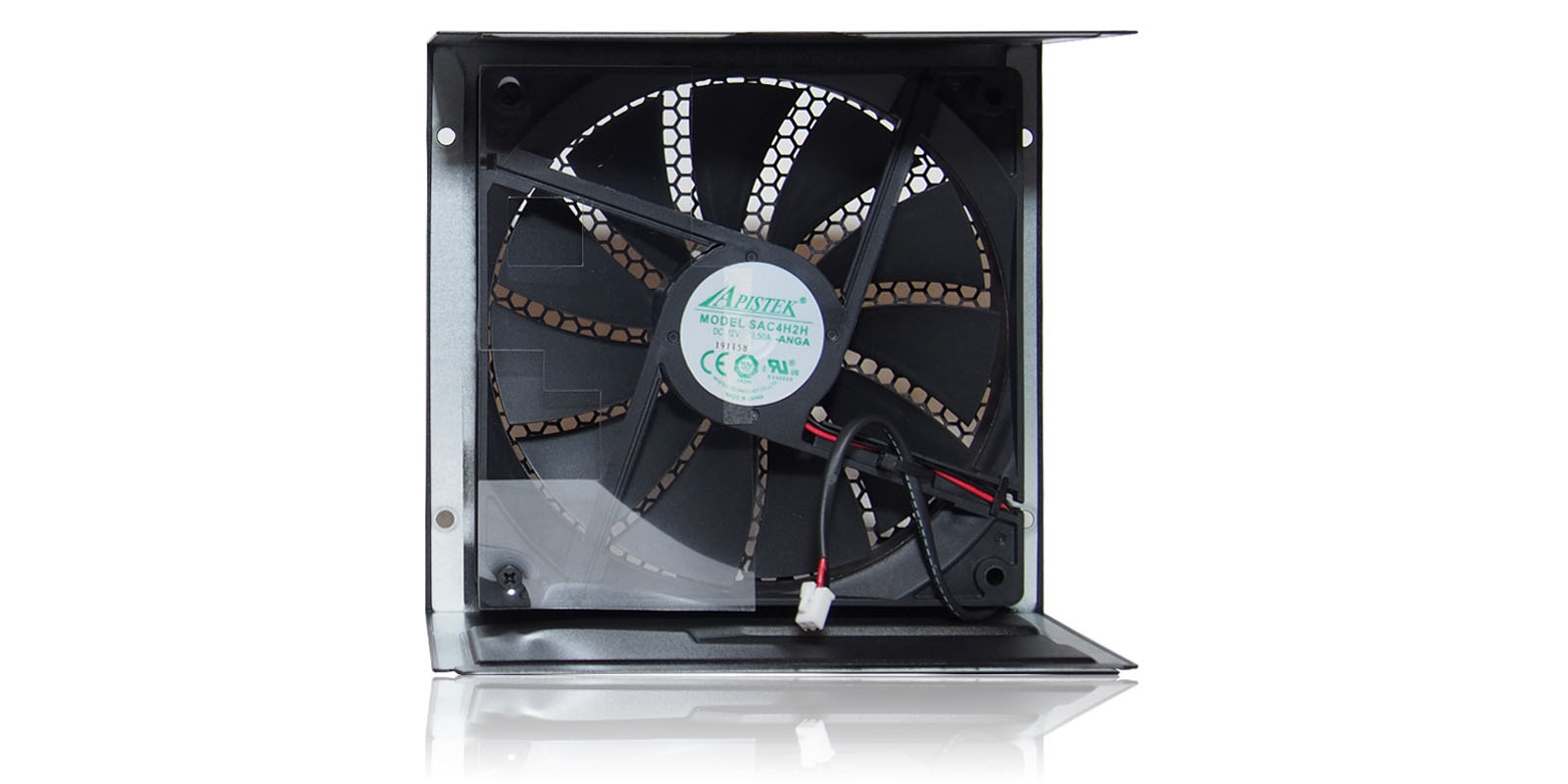

Производитель заявляет об акустическом классе блока питания Cybernetics LAMBDA-S++. За охлаждение компонентов отвечает 135-мм вентилятор APISTEK SAC4H2H с гидродинамическим подшипником. С внутренней стороны он частично закрыт прозрачной пластиковой накладкой для направления воздушного потока на зоны наибольшего нагрева. Подключение питания вентилятора осуществлено двухпроводным кабелем через разъёмный штекер.

Учитывая достаточно свободное размещение компонентов внутри V750 Gold, от вентилятора не требуется сильный воздушный поток. Переключение в полупассивный режим осуществляется кнопкой на задней стенке блока питания. При включенном гибридном режиме до нагрузки в 250 Вт он будет простаивать, после чего происходит плавное включение.

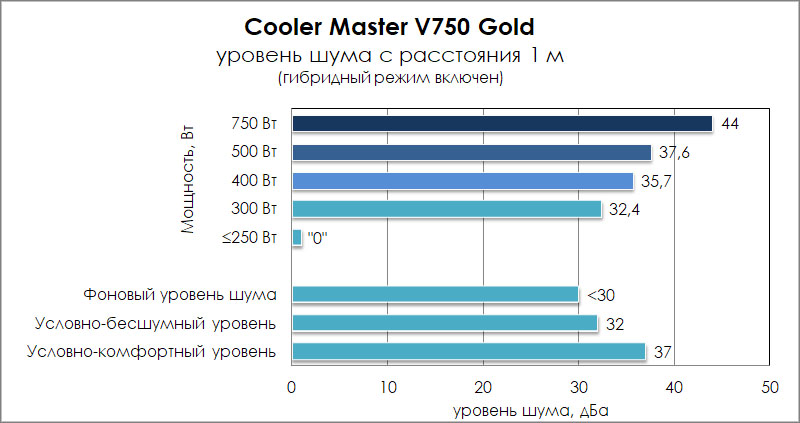

До 450-500 Вт блок питания работает на условно-комфортном акустически уровне. В более тяжелых режимах скорость вращения крыльчатки вентилятора пропорционально нагрузке растет вплоть до максимальной, заметно выделяясь по звуку на фоне воздушных систем других компонентов ПК. По замерам шумомером Актаком АТЕ-9015 с расстояния 1 метр (в условиях обычного помещения с фоном менее 30 дБА) пиковый уровень шума при длительной полной нагрузке достигает 44 дБА.

Тестирование

Анализ стабильности напряжений на основных выходных линиях питания осуществлялся на самодельном стенде, включающем мощные резисторы в керамических корпусах (для линий +3,3 В и +5 В), массив ламп накаливания 12 В, 50 Вт и регулируемую электронную нагрузку SJAMING 150W. Замеры проводились с помощью мультиметров MASTECH MAS830L, ваттметра бытового класса Даджет Энергомер (MT-4014). Температура окружающей среды - 28 °C.

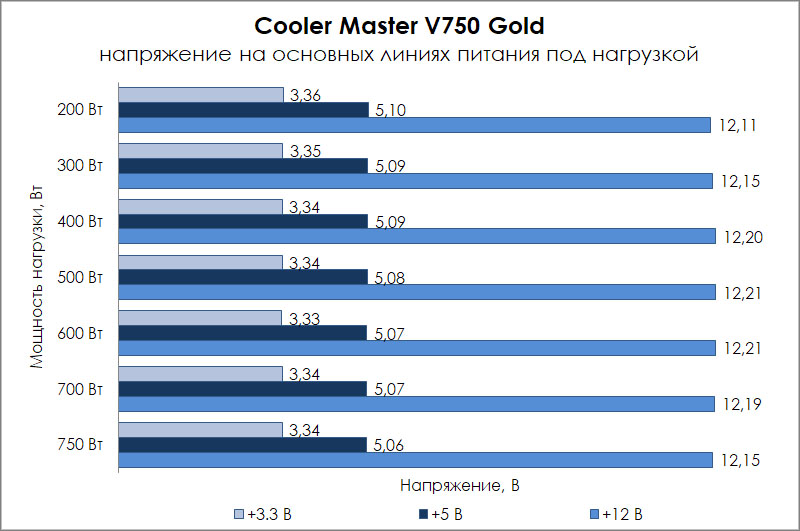

Полученные результаты сведены в единую диаграмму.

Без нагрузки напряжение основных линий имеет положительное отклонение от номинала в пределах 1%. С ростом нагрузки до 400 Вт наблюдается лёгкий рост выходных напряжений с последующим спадом вплоть до максимальной нагрузки. Колебания с большим запасом укладываются в 5%, допустимые стандартом ATX. К стабильности линий +3,3 В, +5 В и +12 В у V750 Gold претензий не возникло.

КПД

Высокая энергоэффективность Cooler Master V750 Gold (MPY-7501-AFAAG) подтверждена "золотым" сертификатом 80 PLUS® от Plug Load Solutions, о чём есть запись в базе данных протестированных устройств и соответствующем общедоступном отчёте.

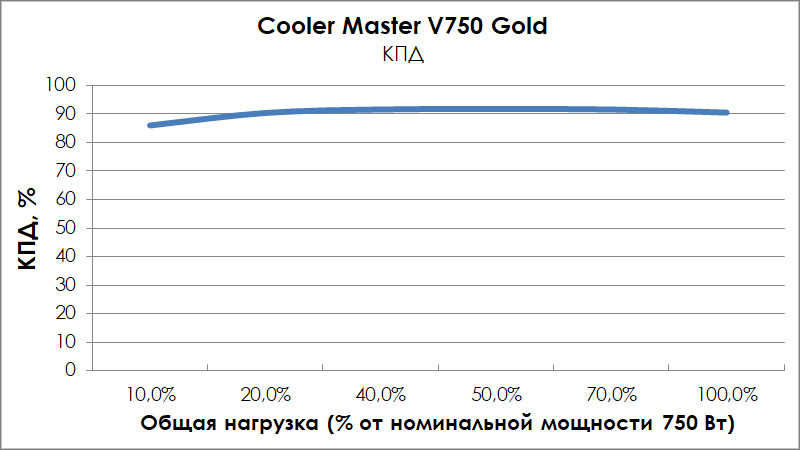

По нашим измерениям средний КПД блока питания держится выше отметки в 90% при диапазоне нагрузки от 150 до 750 Вт, что является хорошим результатом.

Заключение

Несмотря на то, что продукция Cooler Master в первую очередь ассоциируется у нас с системами охлаждения и корпусами для ПК, надо признать, что пора в этот список включить и неплохие блоки питания. Серия V Gold выделяется качественной и современной элементной базой, общим добротным исполнением, отличной комплектацией и оптимальным выбором моделей разной мощности для сборки домашнего или рабочего ПК. В плюсы отнесем хорошую стабильность напряжений даже при максимальной нагрузке, высокий КПД и сертификат 80 PLUS® Gold, использование кабелей калибра AWG16 для линий питания PCIe и возможность включения полупассивного режима охлаждающего вентилятора, а также гарантию от производителя сроком в 10 лет. Cooler Master V750 Gold превосходно подойдёт для сборок, особенно игровых, с одним производительным графическим адаптером, в которых бюджет распределяется преимущественно на эффективность и надёжность подобранных комплектующих, а не на визуальный тюнинг и RGB-подсветку.

Преимущества:

• Современная схемотехника;
• Качественные конденсаторы японских брендов;
• Хорошая стабильность напряжений под нагрузкой;
• Высокий КПД и сертификат 80 PLUS® Gold;
• Низкий уровень шума при нагрузке до 500 Вт;
• Полупассивный режим работы вентилятора (бесшумная работа до 250 Вт);
• Хорошая комплектация;
• Гарантия производителя 10 лет.

Недостатки:

• Небольшая экономия во входных цепях (отсутствие варистора).
