Обзор и тест корпуса Aerocool Tor Pro

Производители корпусов для персональных компьютеров интенсивно экспериментируют с экстерьером и оптимизацией внутреннего пространства, но не так часто принципиально меняют внутреннюю компоновку. Большинство современных моделей "средних башен" построено на концепции нижнего расположения блока питания и зонального деления пространства внутри горизонтальной перегородкой. Компания Aerocool заметно отошла от этого подхода, выпустив достаточно крупный корпус Aerocool Tor Pro c верхним отсеком для блока питания, только не в "олдскульном" горизонтальном варианте, а в осовремененном вертикальном, с обзором на вентилятор через перфорированный каркас. Наверняка это обосновано всё большим количеством блоков питания, в которых основным элементом дизайна является ARGB-подсветка именно вентилятора. В связи с сильным падением спроса на жесткие диски формата 3,5" и всё большей популярностью M.2-накопителей от классических корзин для дисков в Tor Pro также отказались, заметно разгрузив внутреннее пространство, что позволило говорить о совместимость с форматом плат E-ATX, длинными видеокартами и высокими башенными суперкулерами. Не обошлось и без адресуемой RGB-подсветки, в основу которой легли четыре предустановленных 140-мм вентилятора с необычными светящимися квадратными рамками. В общем корпус с первого взгляда вызывает интерес и желание изучить его подробнее.

Спецификация

Модель	Aerocool Tor Pro
Форм-фактор	Mid-Tower (средняя башня)
Форм-фактор совместимых плат	Mini-ITX / MicroATX / ATX / E-ATX
Размеры	249,5 x 566 x 473 мм
Максимальная длина видеокарты	383 мм
Поддержка блоков питания	ATX PS2
Максимальная высота кулера процессора	189 мм
Боковые стенки	Закаленное стекло и металл
Число отсеков 3,5"	Максимум - 2 (2 x 3.5''/2.5'')
Число отсеков 2,5"	Максимум - 4 (2 x 2.5'' и 2 x 2.5''/3.5'')
Слотов расширения	9 (девять)
Предустановленные кулеры	140 мм x 4 шт.
Интерфейсы верхней панели	USB 3.0 x 2 шт.; USB 2.0 x 2 шт.; Микрофонное гнездо x 1 шт.; Аудиогнездо x 1 шт.
Вес	11 кг (12,5 кг с упаковкой)

Официальная страничка: https://www.aerocool.com.tw.

Упаковка

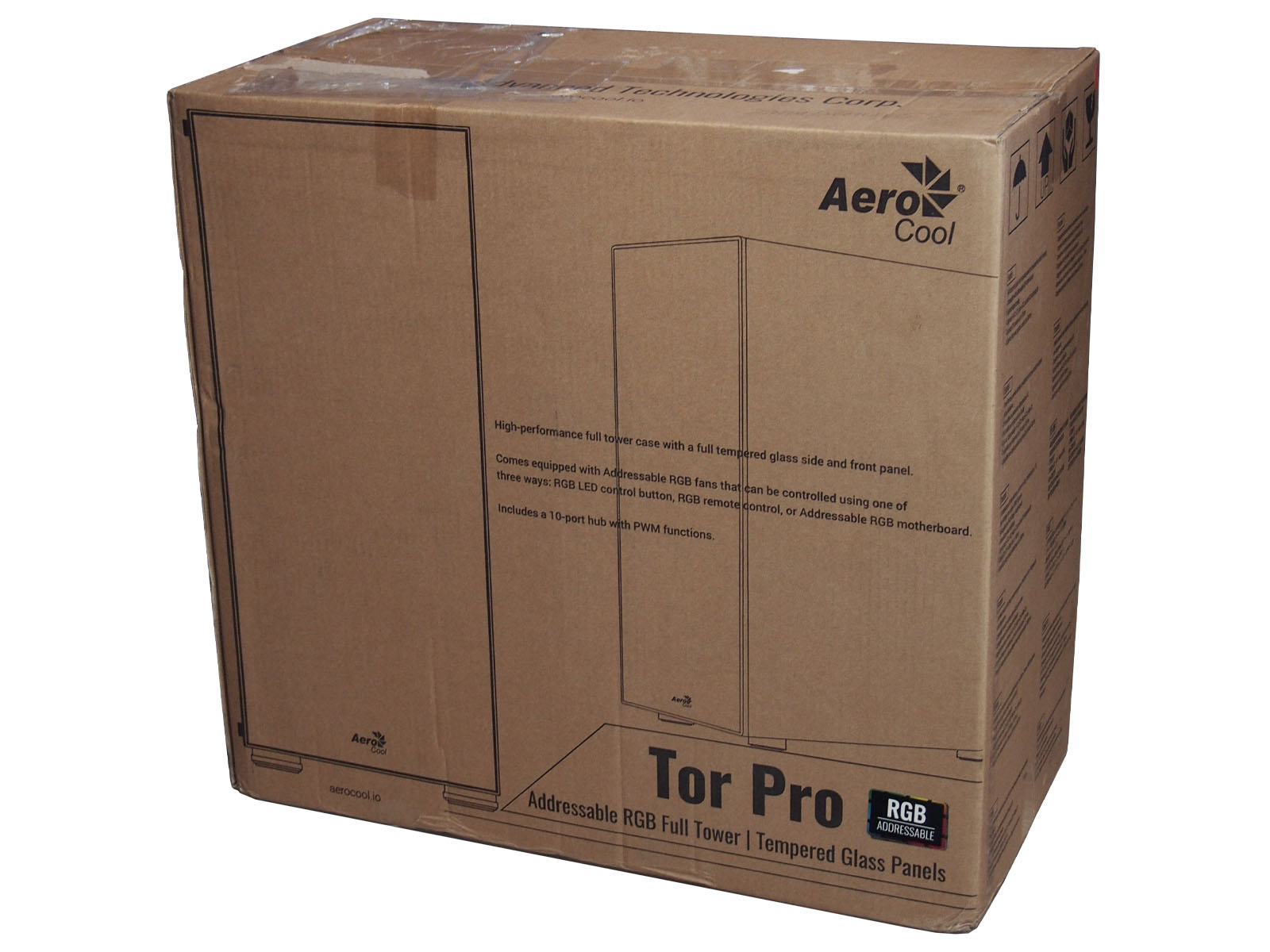

Корпус сам по себе имеет немалые габариты, неудивительно, что и коробка получилась достаточно объёмной. С учетом упаковки вес составляет 12,5 кг. Ручек для удобства переноски нет. Используется обычный плотный картон желтоватого оттенка с нанесенными чёрным цветом изображениями и надписями. Цветом выделено только упоминание о RGB-подсветке на адресуемых светодиодах.

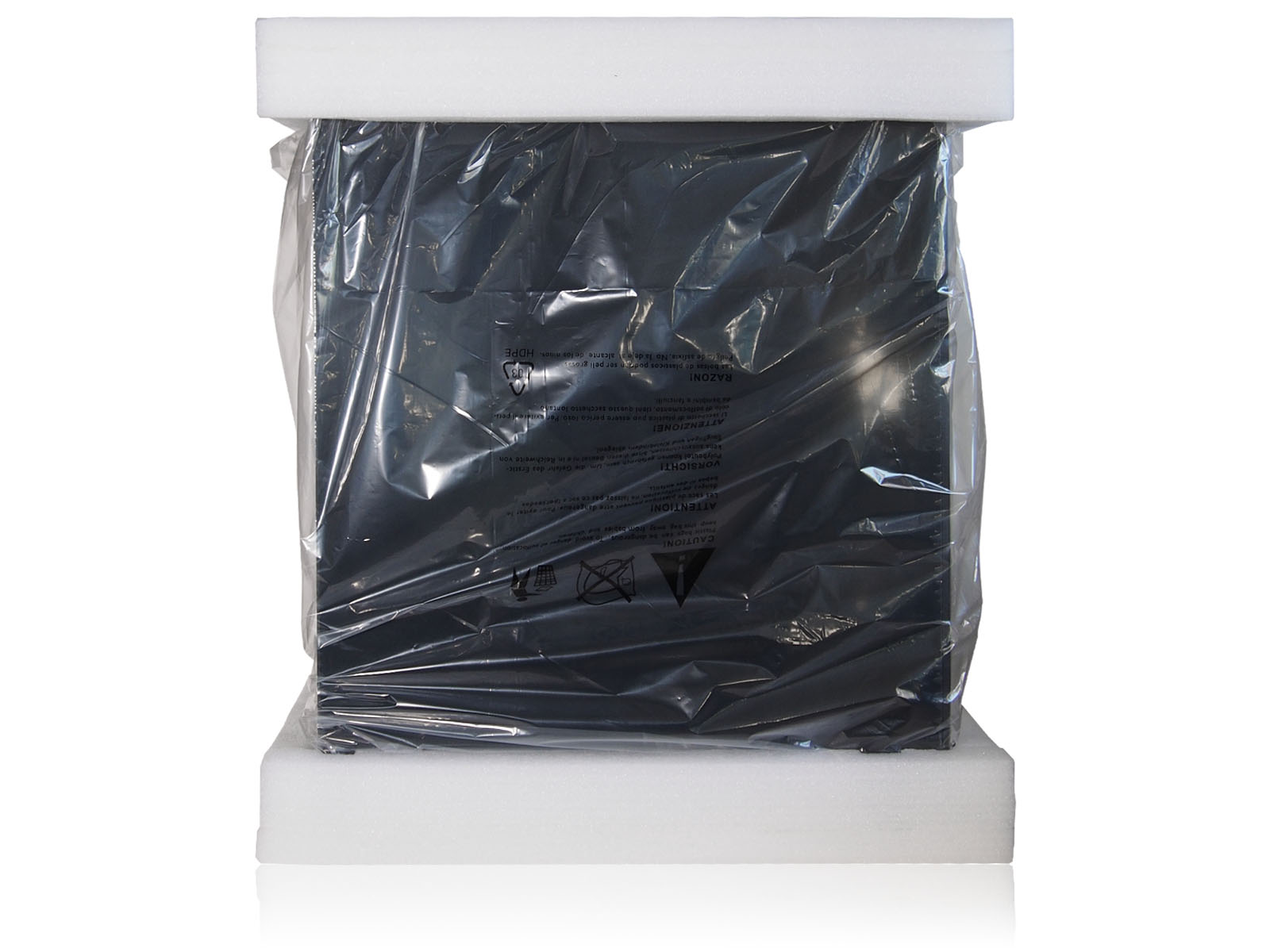

Защита корпуса от повреждений при транспортировке выполнена специальными вставками из плотного вспененного материала. Толщины демпферов должно хватить для сохранения товарного вида при пересылке из интернет-магазинов.

Комплектация

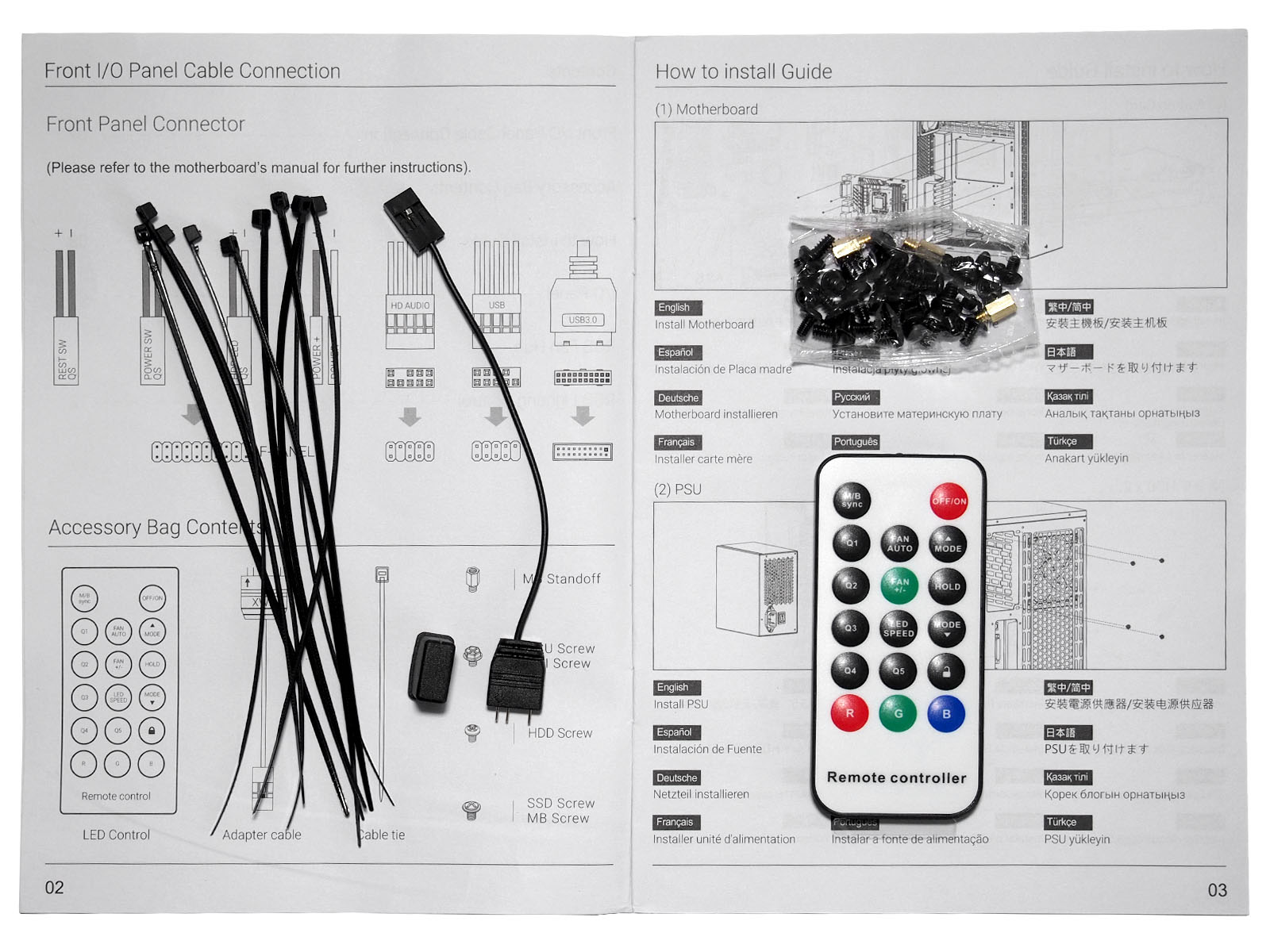

В комплект поставки корпуса входит типичный набор крепежных элементов, а также четыре 140-мм вентилятора с контроллером подсветки, пультом дистанционного управления и проводом синхронизации.

Экстерьер

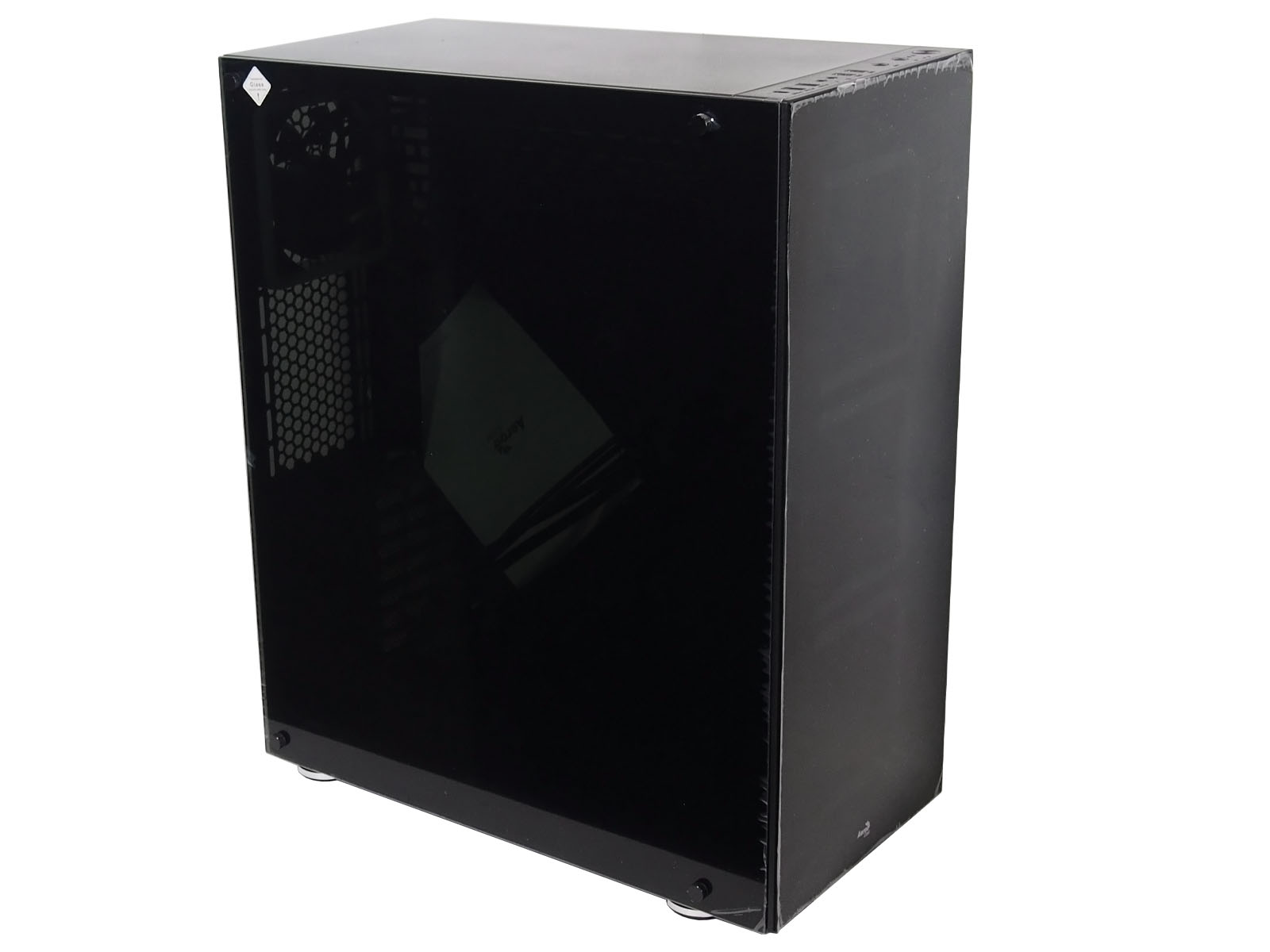

В конструкции корпуса используется закаленное стекло на фронтальной панели и боковой стенке. Они защищены от царапин транспортировочными плёнками.

Каркас корпуса металлический, с хорошей толщиной металла - 0,7 мм (~0,8 мм с учетом слоя краски), что положительно сказалось на общей прочности. Соединение элементов рамы осуществлено металлическими клёпками. Окраска в случае с тестовым экземпляром была неидеальной: на верхней части корпуса под краску на заводе попала пара песчинок, создав едва заметные бугорки.

Aerocool Tor Pro изначально спроектирован на очень нестандартном шасси. Причиной стала попытка дизайнеров сделать максимально свободное пространство внутри для применения материнских плат E-ATX, габаритных видеоадаптеров и кулеров, а также оставить все комплектующие, включая блок питания, максимально заметными через бескаркасную тонированную стеклянную стенку. Она фиксируется на четырёх винтах с накатанной головкой и прорезиненных выступах на корпусе. Подвес получился неудобным, так как нет поддерживающих направляющих. Во время снятия и установки стекла необходимо придерживать его руками, чтобы случайно не уронить.

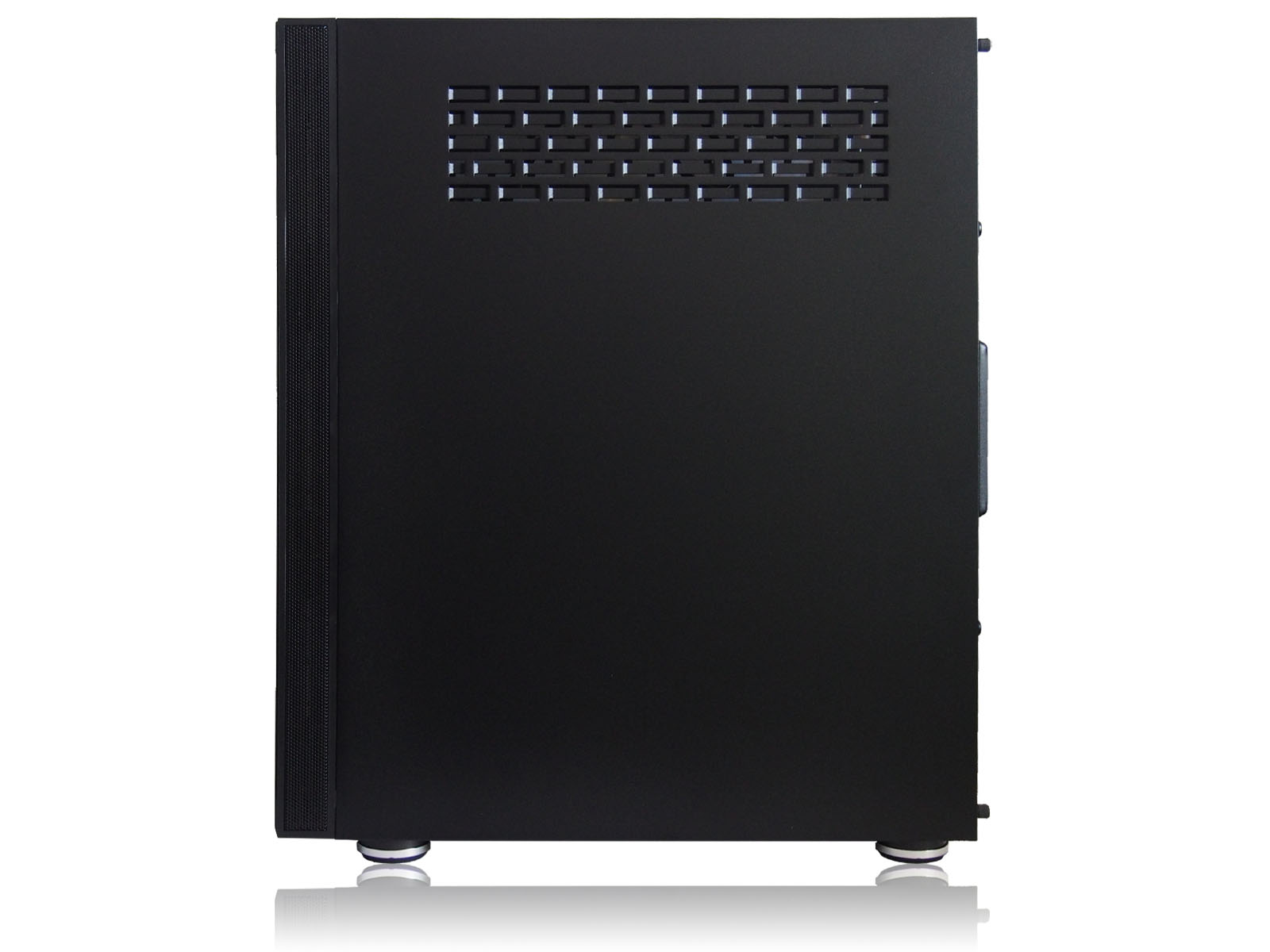

Вторая боковая стенка - "обычная" металлическая панель с классическим принципом установки и снятия путем сдвига назад и последующего отодвигания вбок. Фиксируется обычными винтами с широкими пластиковыми "головками". На тестовом экземпляре снималась очень туго. В верхней части присутствует небольшая область с вентиляционной перфорацией.

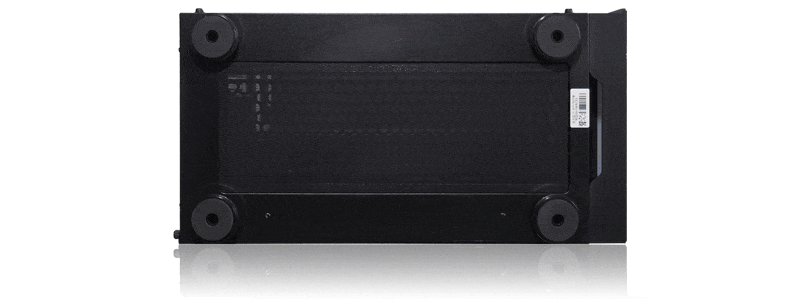

На нижней части корпуса практически во всю длину сделана зона перфорации для дополнительной вентиляции. В этом месте используется противопылевой сетчатый фильтр на удобном магнитном креплении. При сильном загрязнении его можно сполоснуть водой.

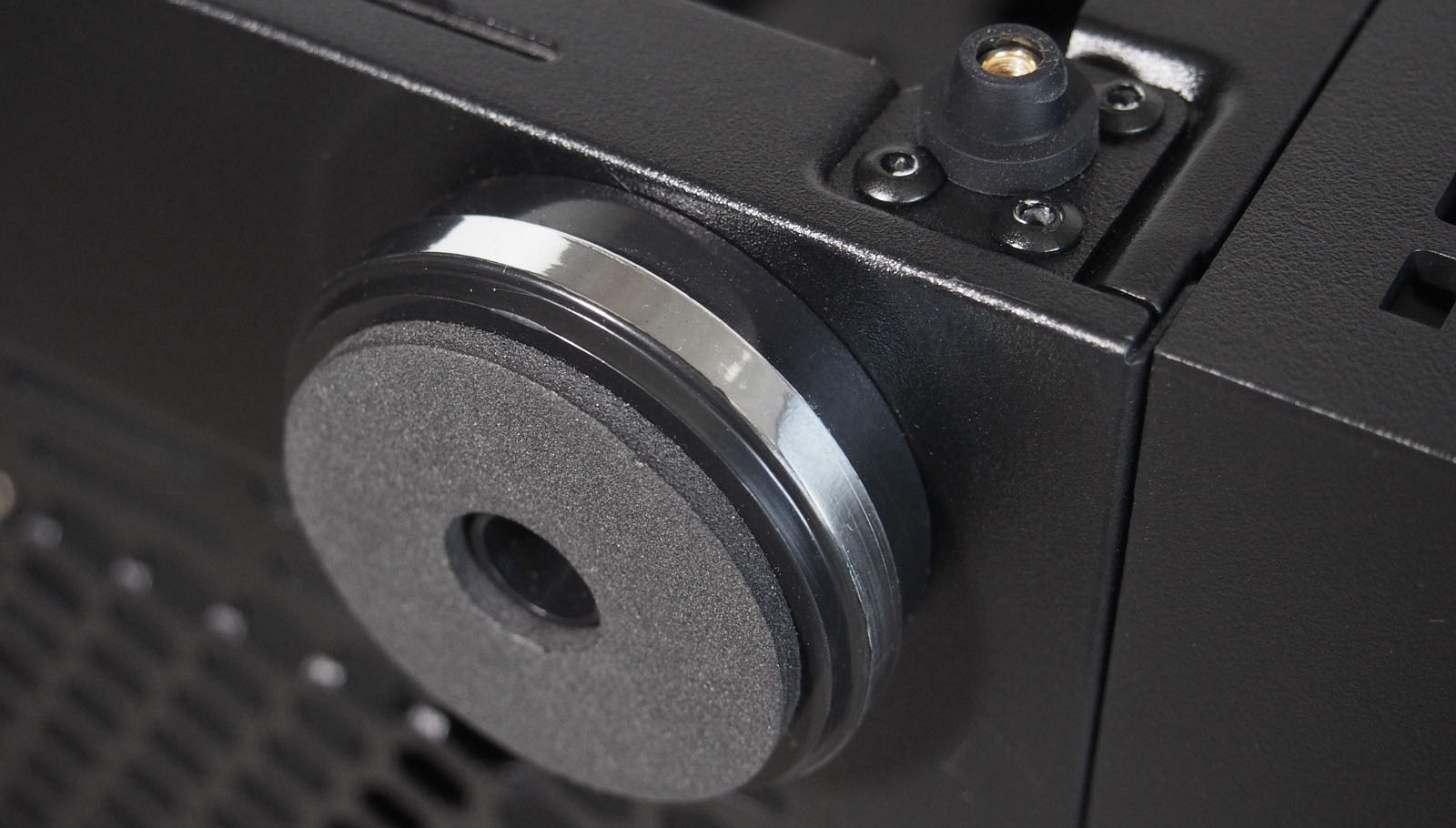

Ножки корпуса хотя и пластиковые, но сделаны добротно и с небольшим украшением хромированной кольцевой накладкой. В основании используются мягкие подкладки из вспененного материала.

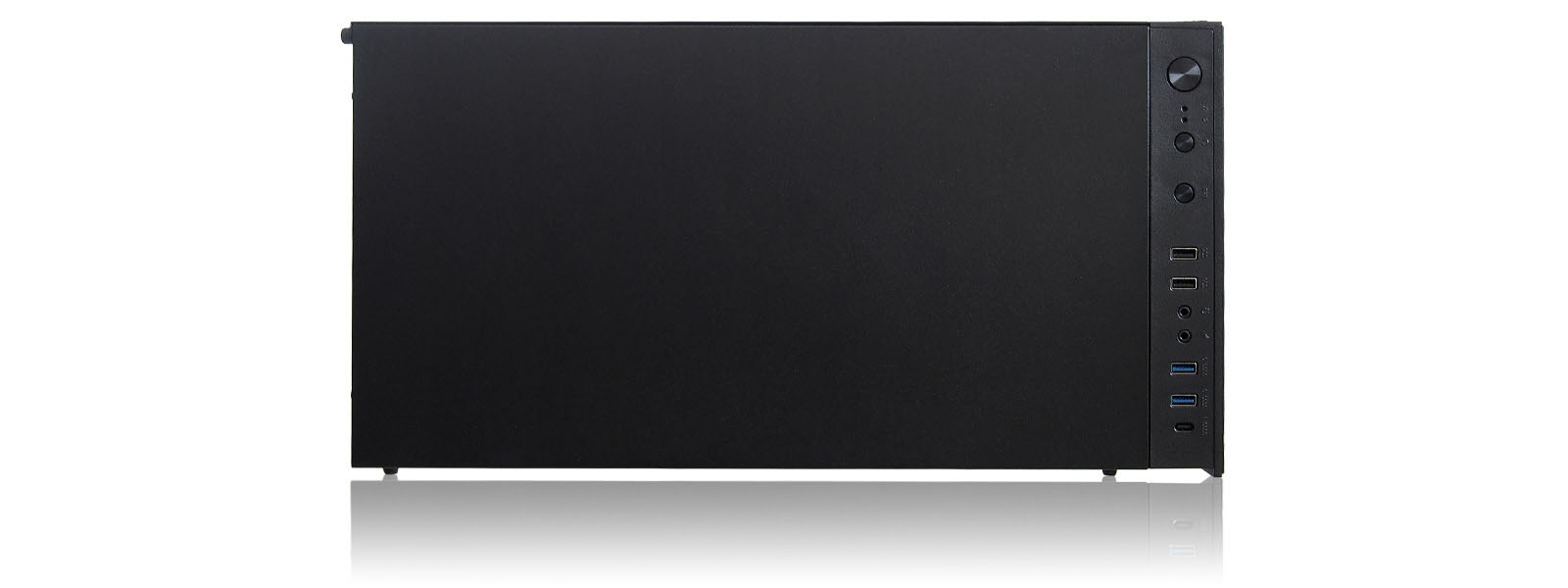

Все интерфейсные разъёмы и кнопки вынесены на верхнюю часть передней панели. Набор портов включает два USB 3.0 и два USB 2.0 разъёма, а также 3,5 мм гнёзда для подключения микрофона и наушников, находящиеся на достаточном расстоянии, чтобы штекеры не мешались друг другу. Присутствует заготовленное место для USB Type-C, но его почему-то не реализовали. Кроме стандартных кнопок включения и перезагрузки сделана и третья кнопка - управление подсветкой вентиляторов. Установлены и светодиодные индикаторы питания и активности носителей информации. Верхняя часть корпуса полностью "глухая".

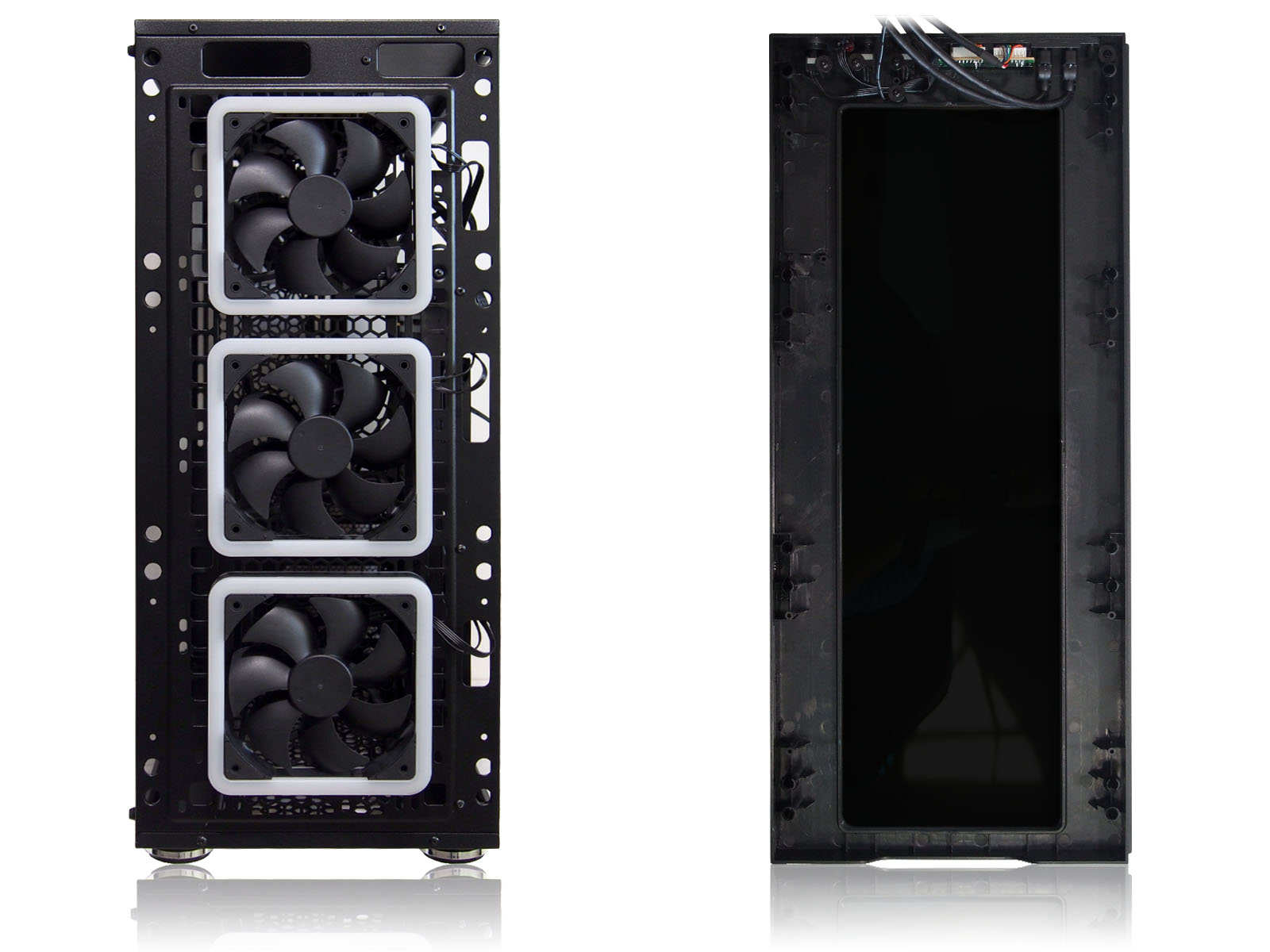

Каркас передней панели пластиковый, фронтальная часть полностью стеклянная. Конструкция не разбирается на отдельные элементы. Панель крепится на пластиковых защелках и снимается классическим способом - рывком на себя за специальный вырез снизу. В нижней части на стекло приклеен небольшой логотип Aerocool. Так как фронтальные порты и кнопки закреплены к этой панели в полностью собранном системном блоке, снимать её и убирать в сторону для обслуживания будет неудобно из-за несъёмных кабелей до материнской платы.

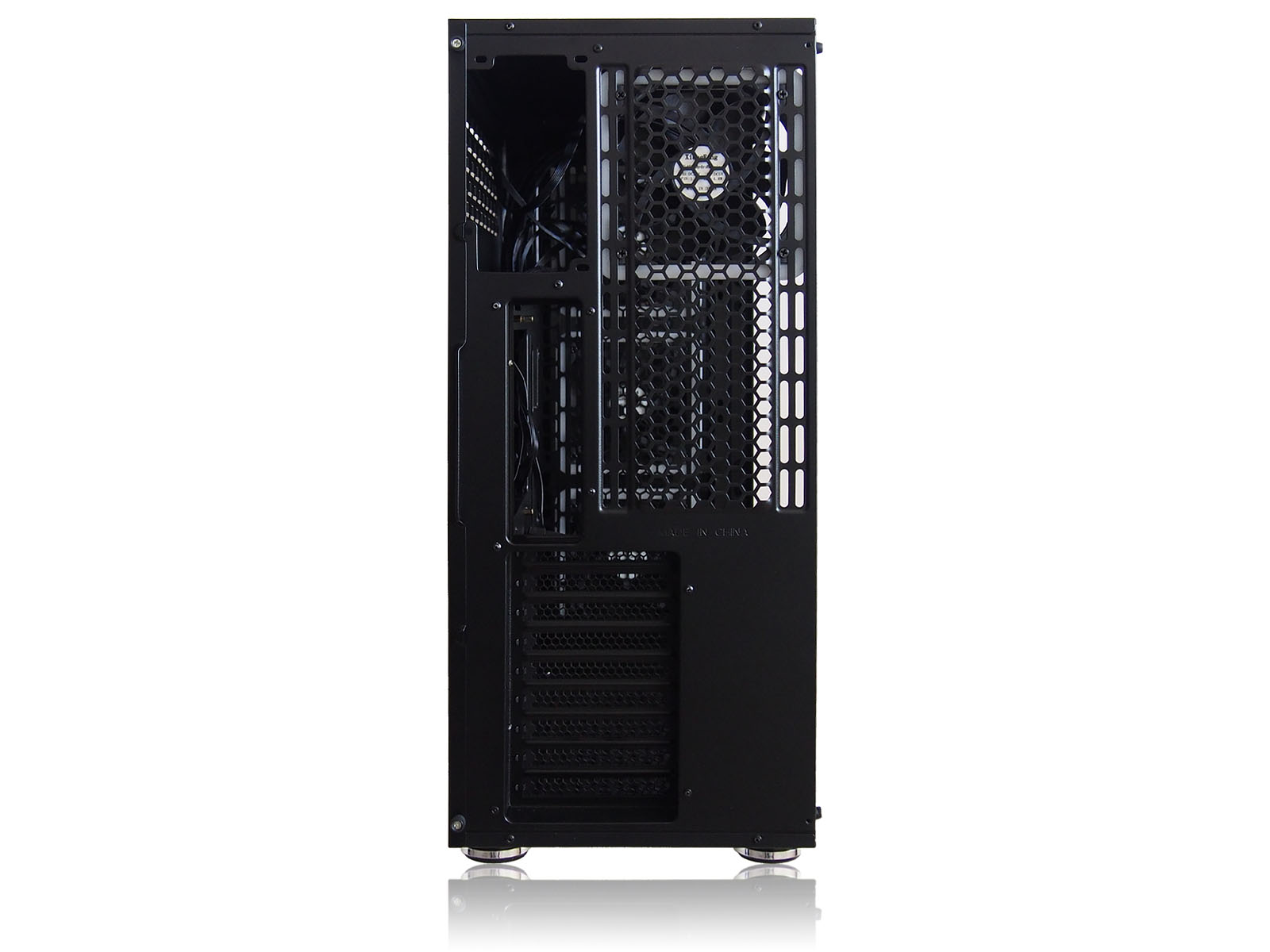

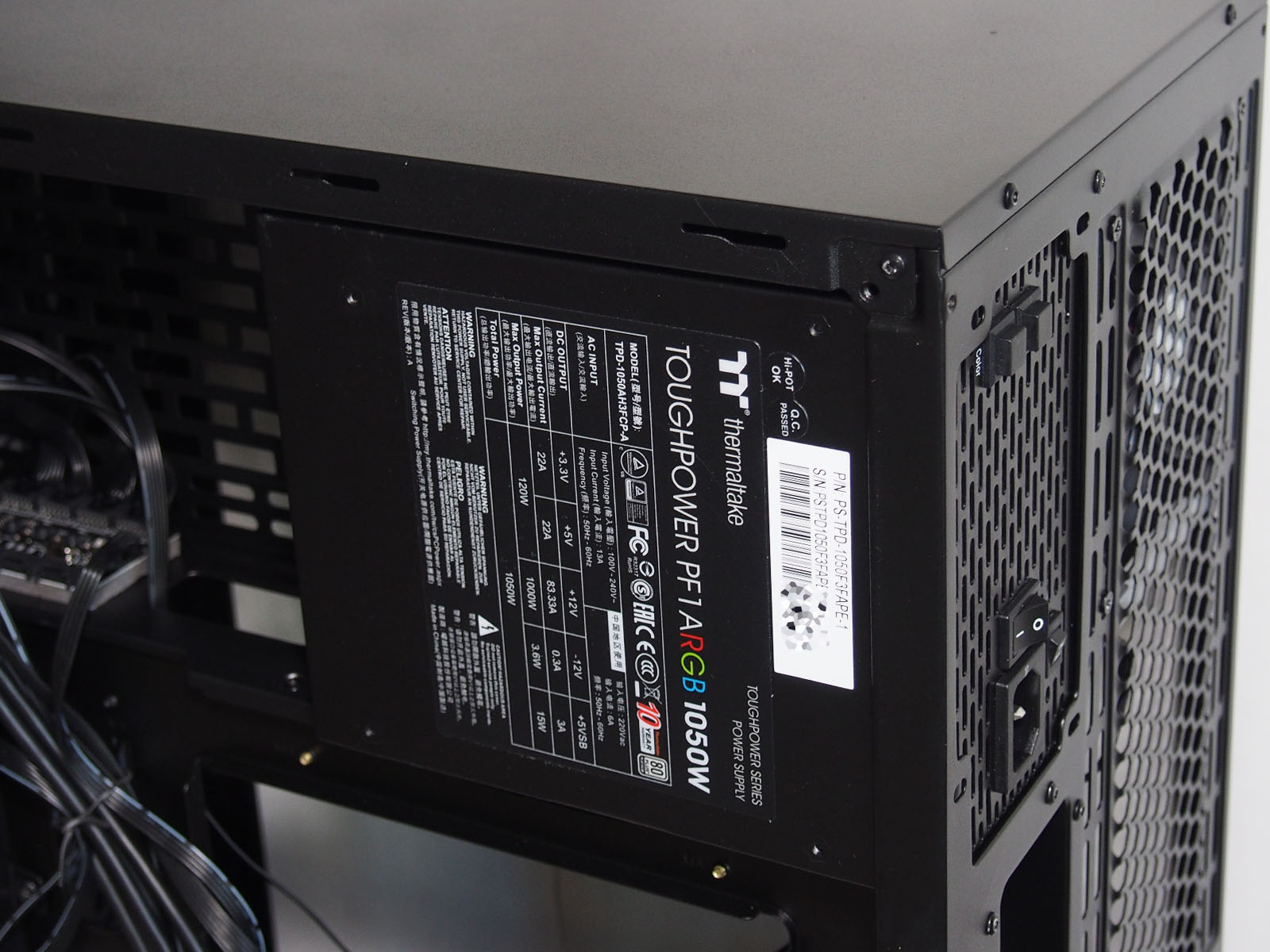

Задняя часть корпуса выделяется вертикальной зоной крепления блока питания и расположенным рядом местом сразу под два вентилятора размера 120 или 140 мм. Один вентилятор уже предустановлен в верхней части.

Интерьер

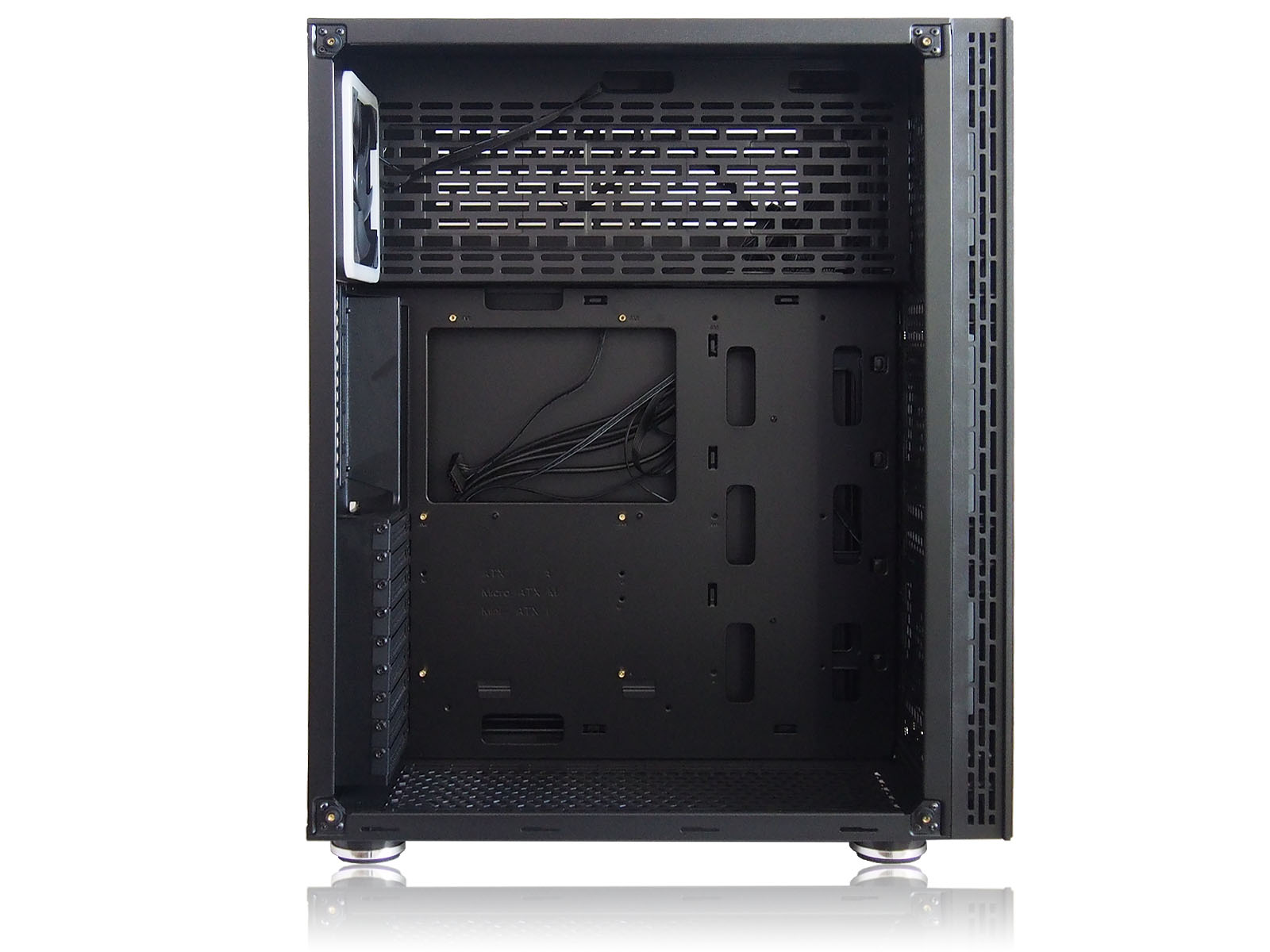

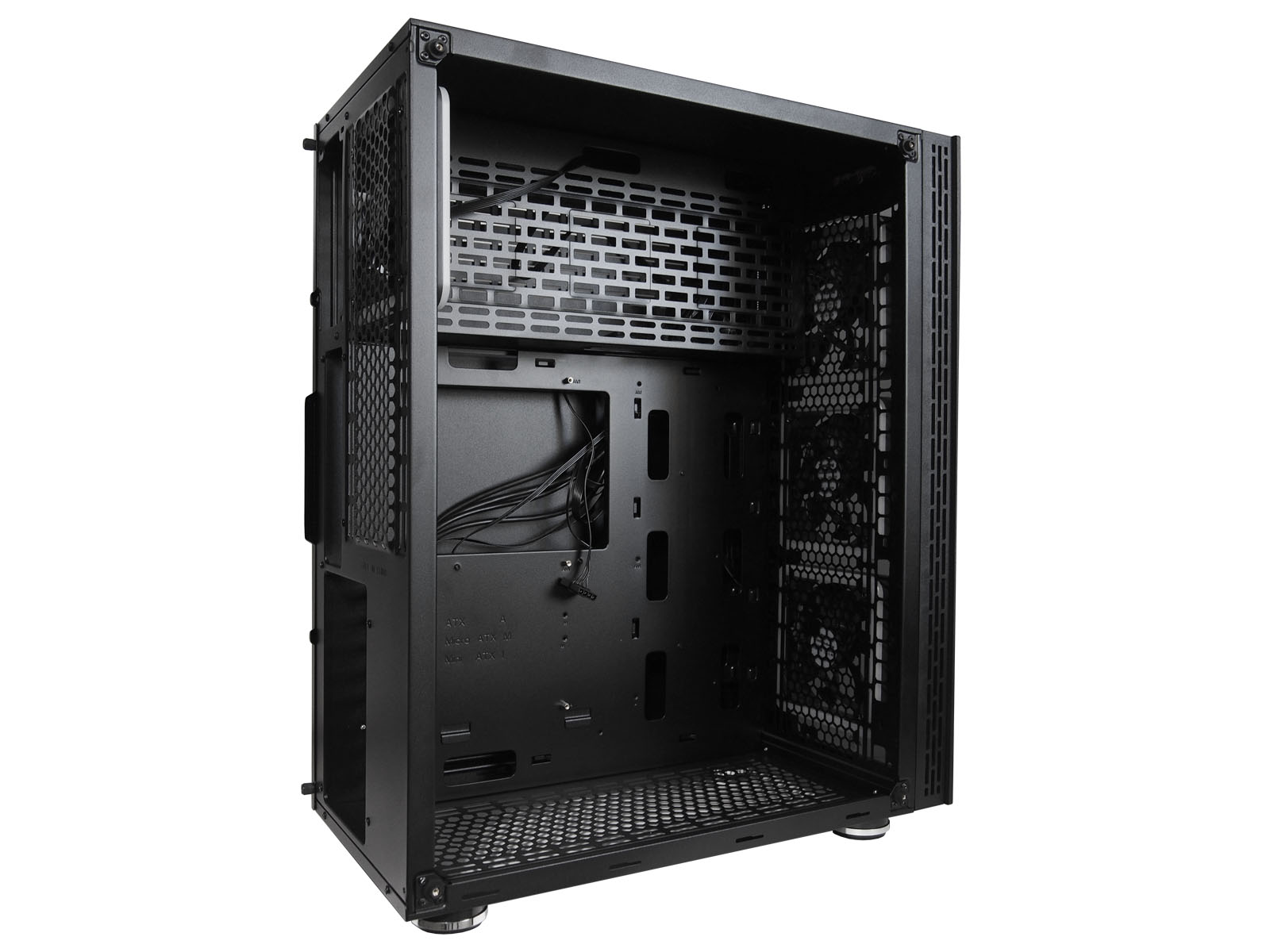

Компоновка корпуса с верхним вертикальным размещением блока питания и большим просторным основным отсеком без корзин для жестких дисков - необычный вариант исполнения. Можно ли считать такую конструкцию чем-то инновационным и удачным? Тяжело сказать однозначно. Есть свои преимущества и спорные моменты. Основных плюсов два: большой объём внутреннего пространства без загромождения перегородками и кабелями и прекрасный обзор всех компонентов, что актуально, учитывая моду на RGB-подсветку всего и вся. К спорному решению отнесем верхнюю часть для блока питания, которая в большинстве конфигураций останется практически неиспользуемой.

Но самым странным является даже не это, а факт того, что дизайнеры перестарались в погоне за ровным стыком переднего и бокового стеклянного элемента и закрыли стеклом боковые вентиляционные отверстия фронтальной панели. Учитывая глухую переднюю панель, это сильно снижает эффективность предустановленных трёх фронтальных вентиляторов типоразмера 140 мм.

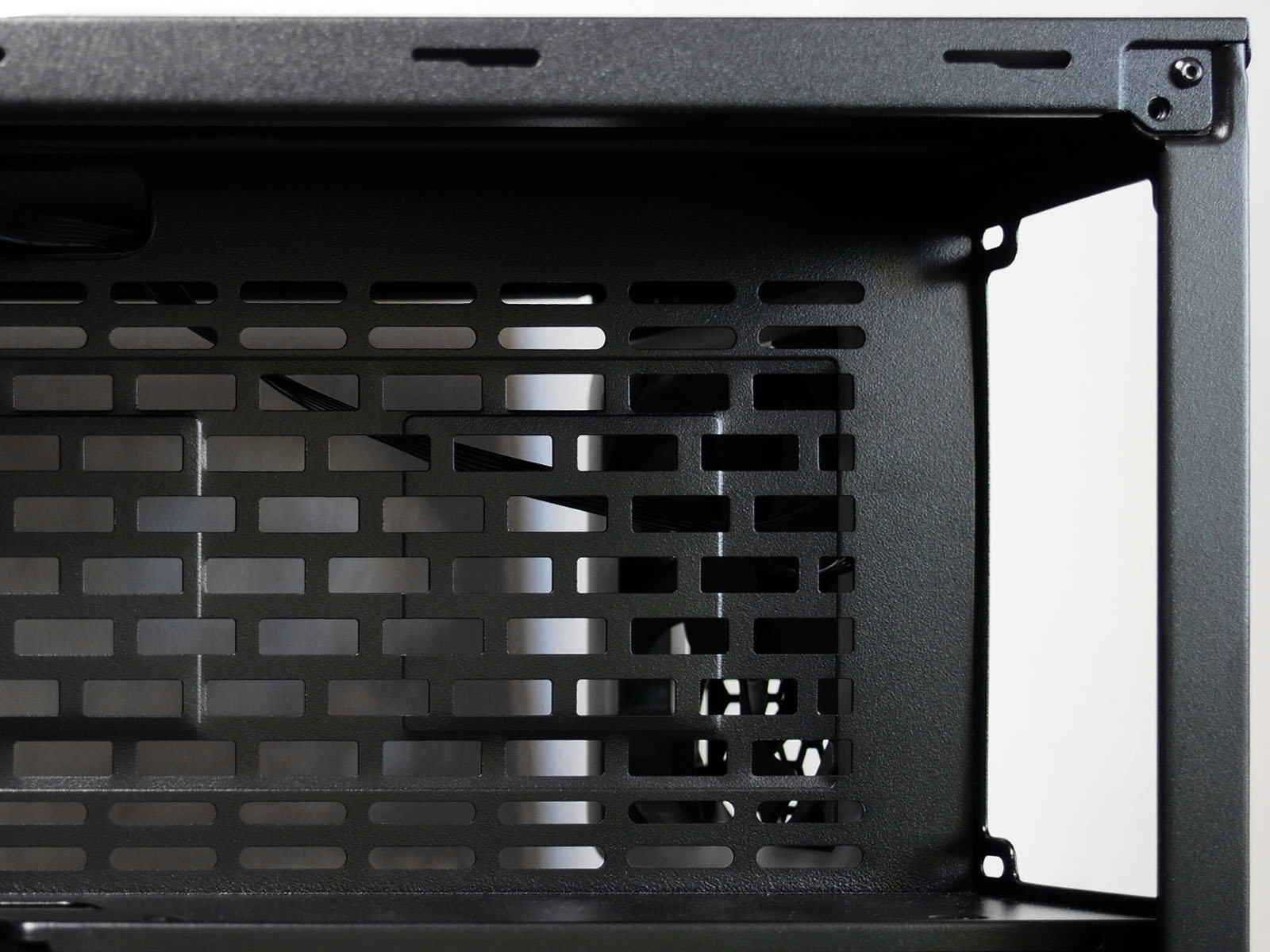

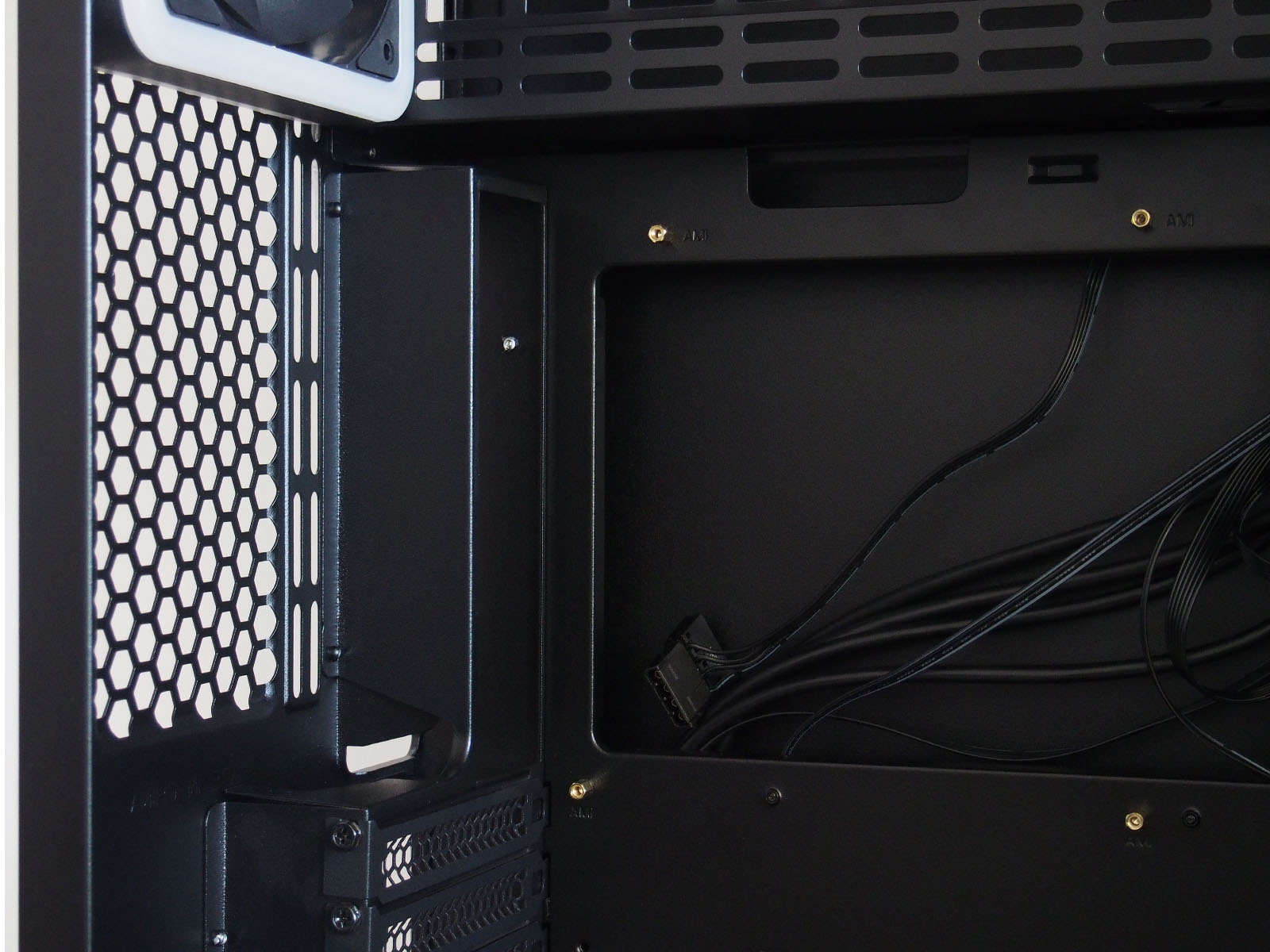

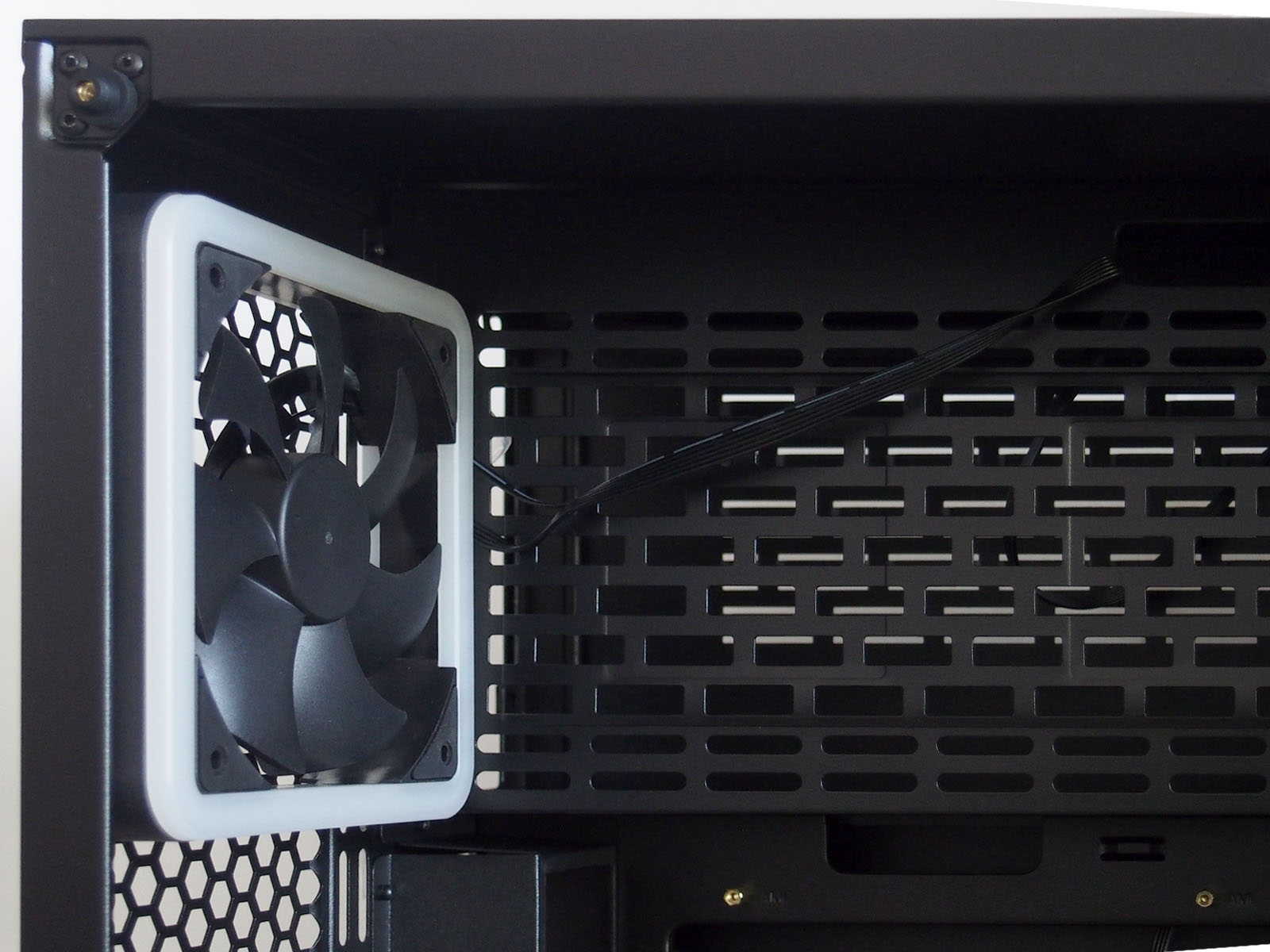

Отделение верхней части под блок питания от основного отсека выполнено перфорированной стенкой, через которую будет хорошо видно современные модели длиной до 240 мм и с интегрированной в вентилятор подсветкой.

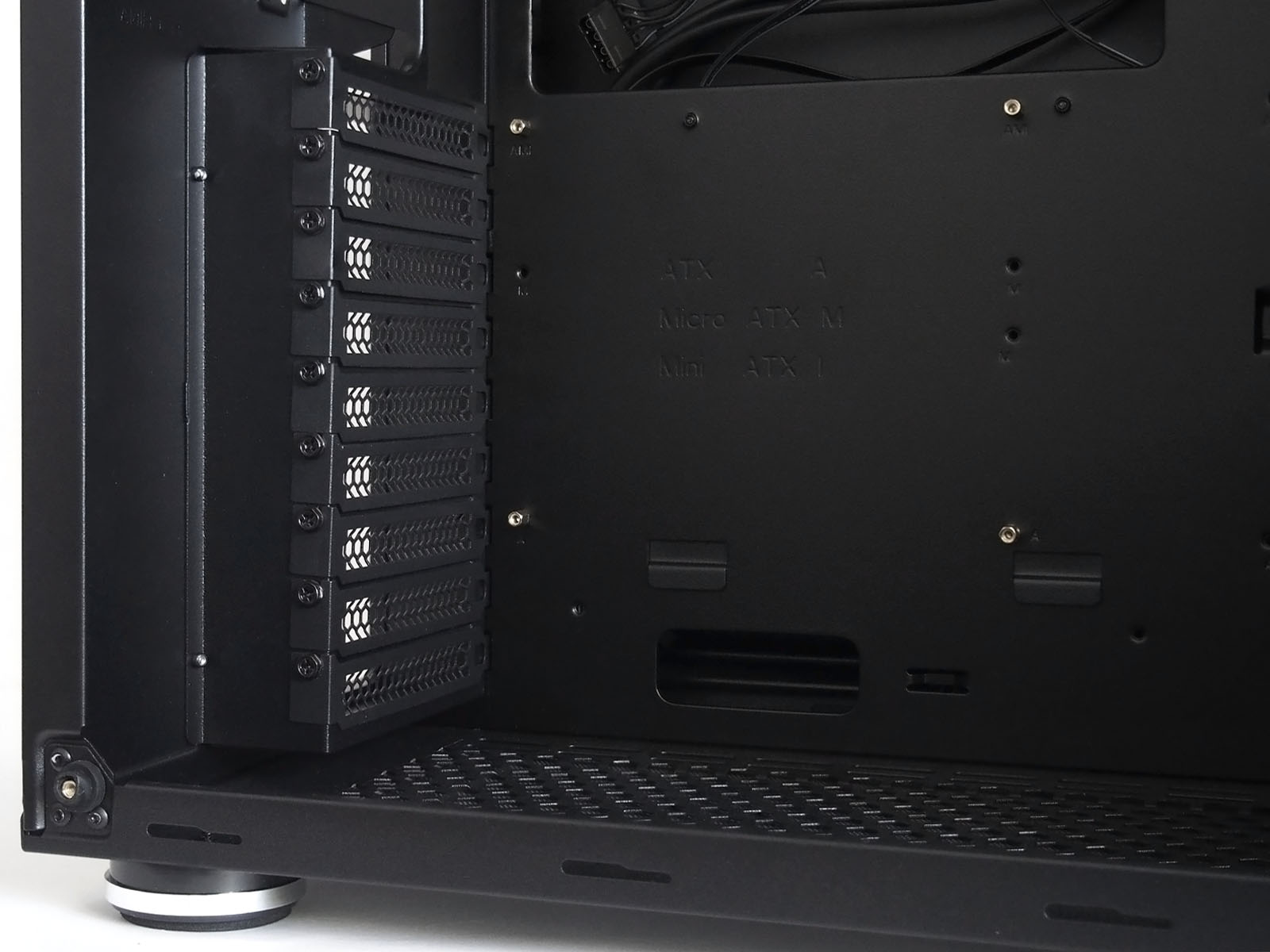

Поддон для крепления материнских плат имеет заготовленные площадки для установки самых распространенных форматов: от компактных Mini-ITX до габаритных E-ATX шириной 330 мм. Изначально стойки выставлены для MicroATX-плат, три дополнительные ножки вложены в комплектный пакет крепежа и их потребуется вкрутить самостоятельно, нужная насадка для затягивания шестигранных винтов-стоек есть в комплекте. Слотов расширения девять, все с многоразовыми заглушками.

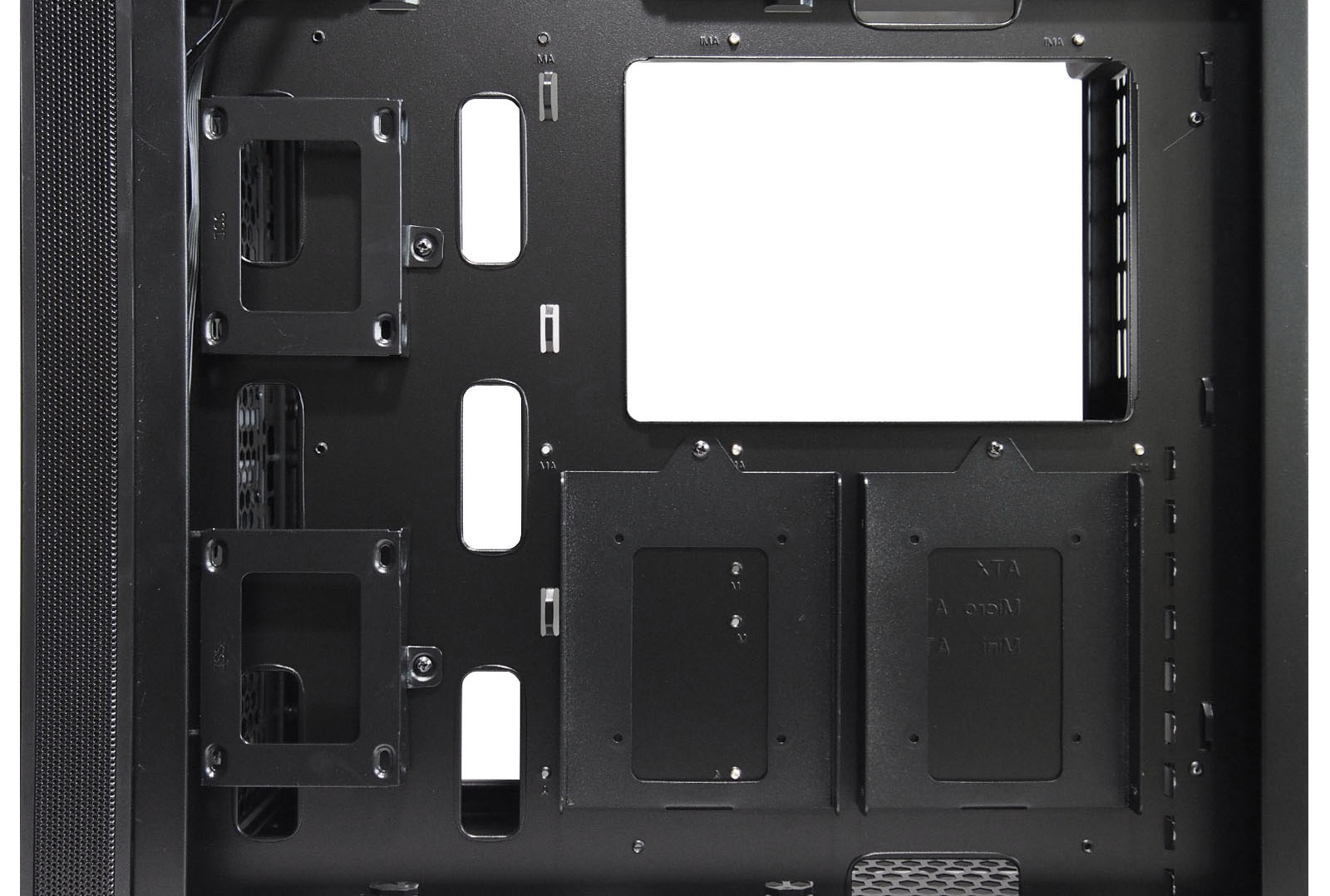

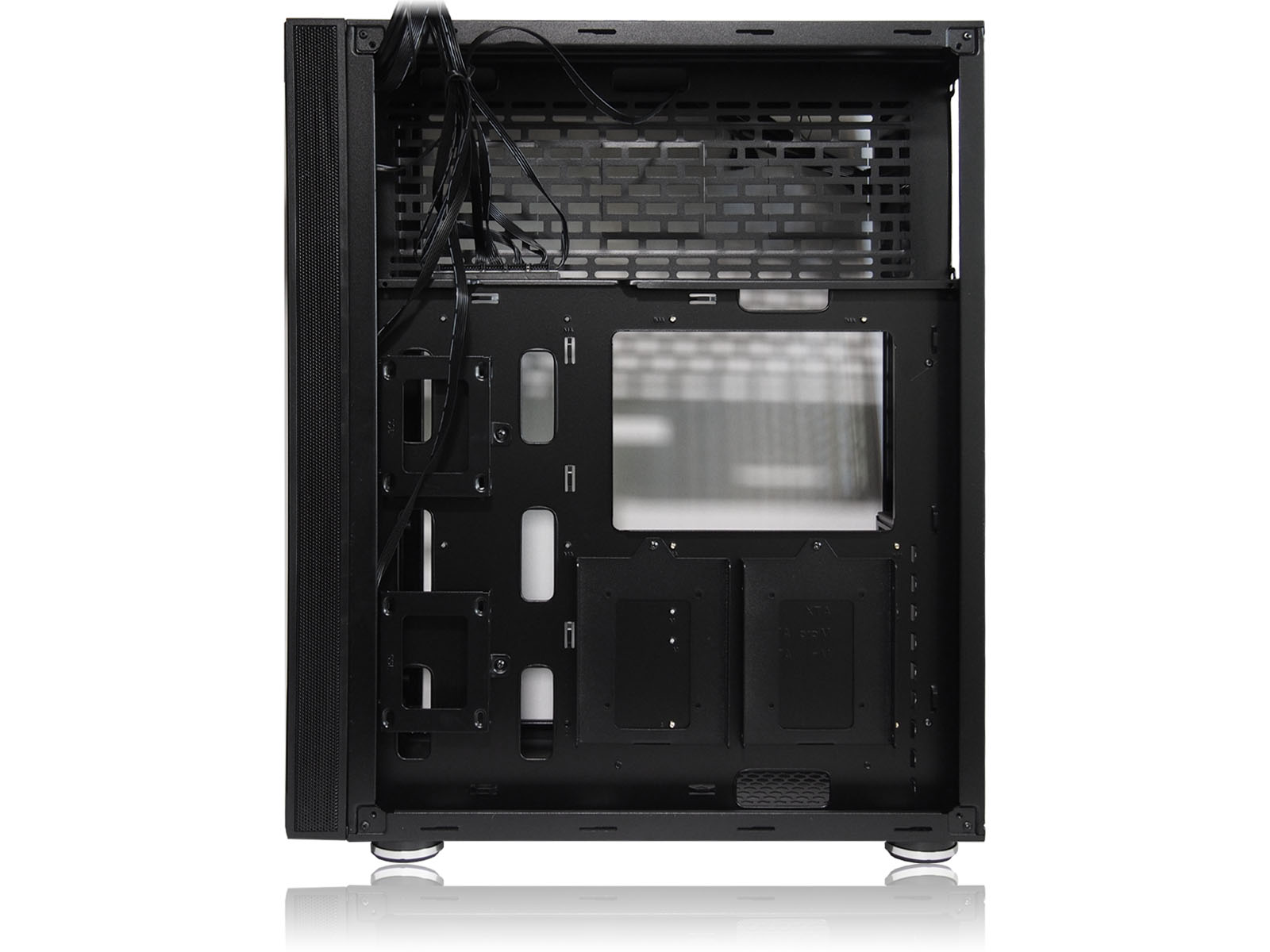

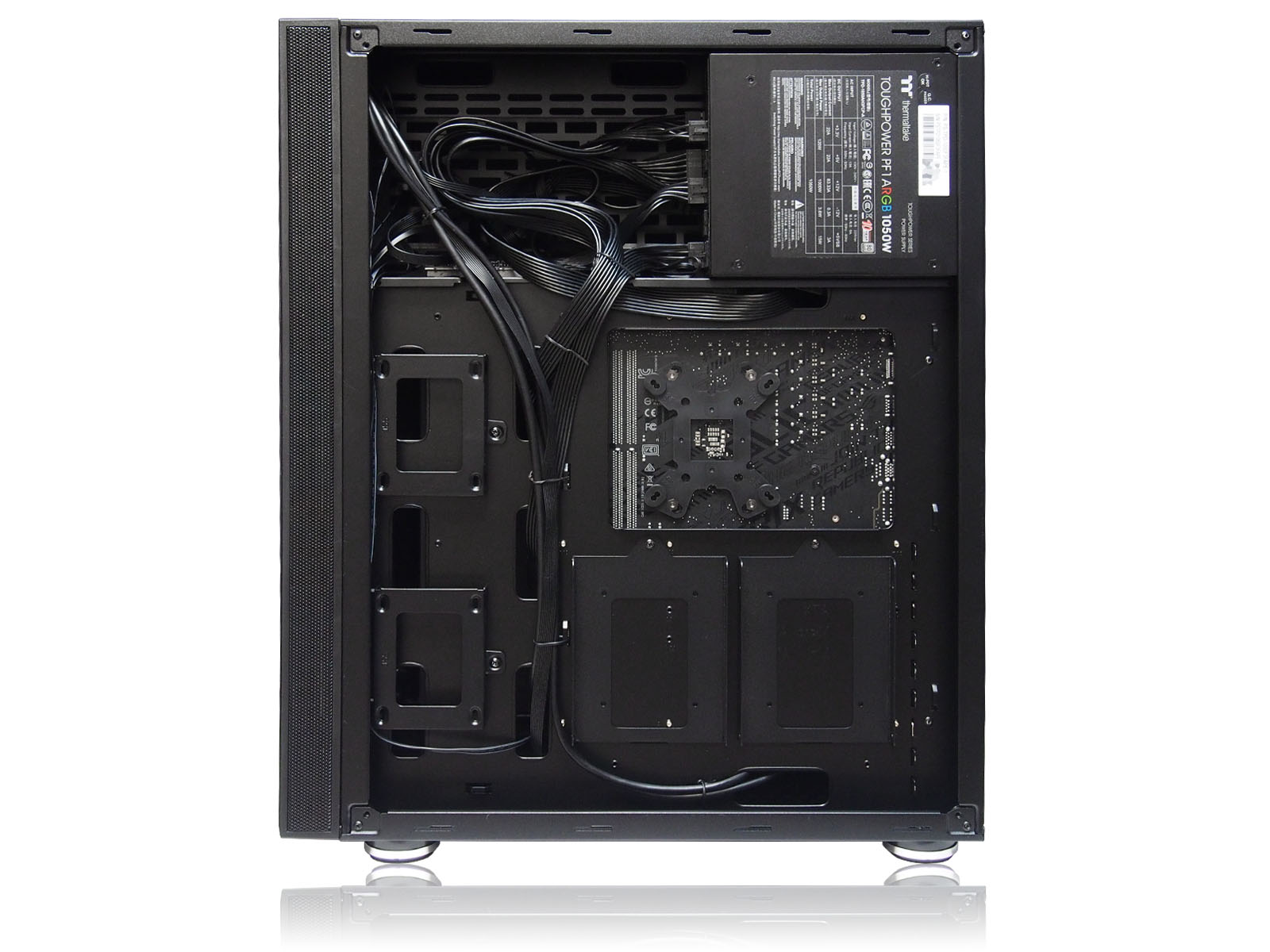

Места крепления накопителей информации типоразмеров 2.5'' и 3.5'' вынесены на заднюю часть поддона материнской платы.

Используются салазки с винтовым креплением под отвёртку: две - для 2.5''накопителей и две -  универсальных 2.5''/3.5''.

Вырез для быстрого доступа к бэкплейту материнской платы достаточно крупный, чтобы обслужить крепления кулера или водоблока без извлечения из корпуса всех компонентов.

Охлаждение

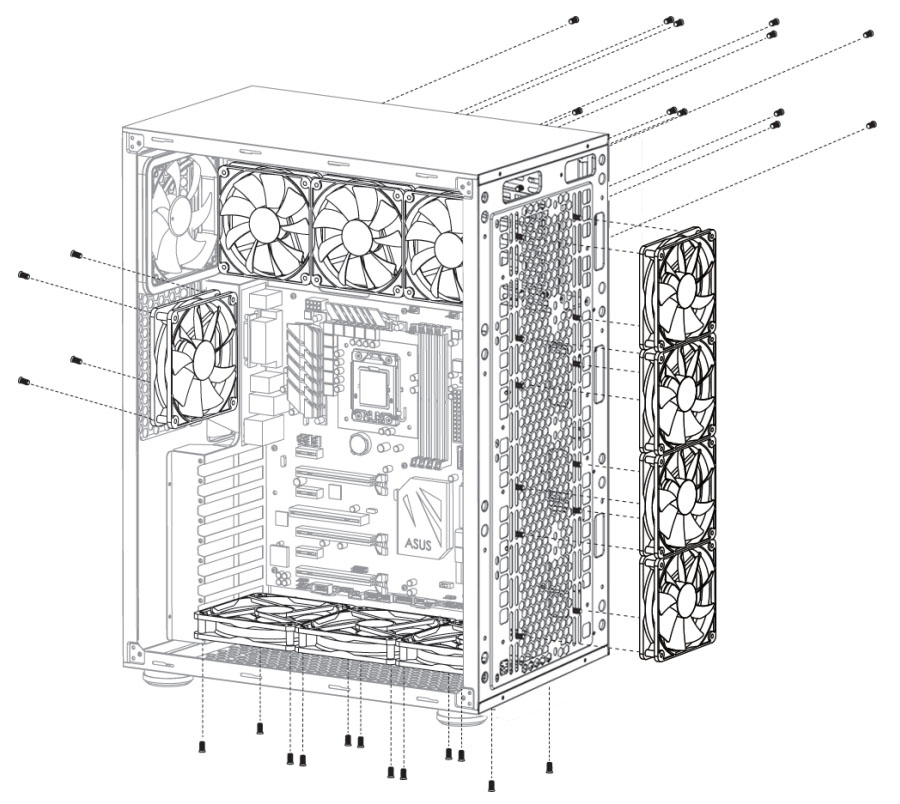

Заготовленные точки крепления в корпусе Aerocool Tor Pro предусматривают широкие возможности по установке воздушных систем охлаждения:

• Передняя панель - четыре 120-мм или три 140-мм, или два 200-мм вентилятора;
• Задняя панель - два 120-мм или 140-мм вентилятора;
• Нижняя часть корпуса - три 120-мм или два 140-мм вентилятора;
• Область блока питания - три 120-мм или два 140-мм вентилятора.

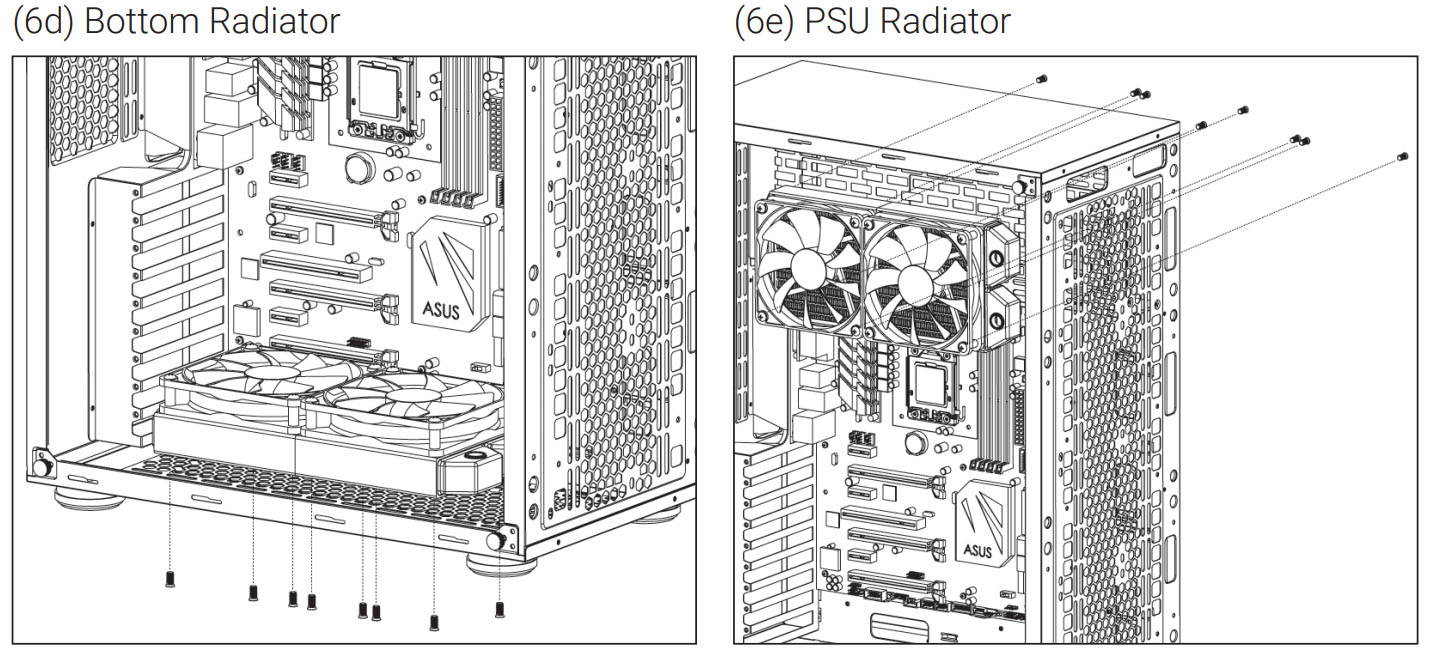

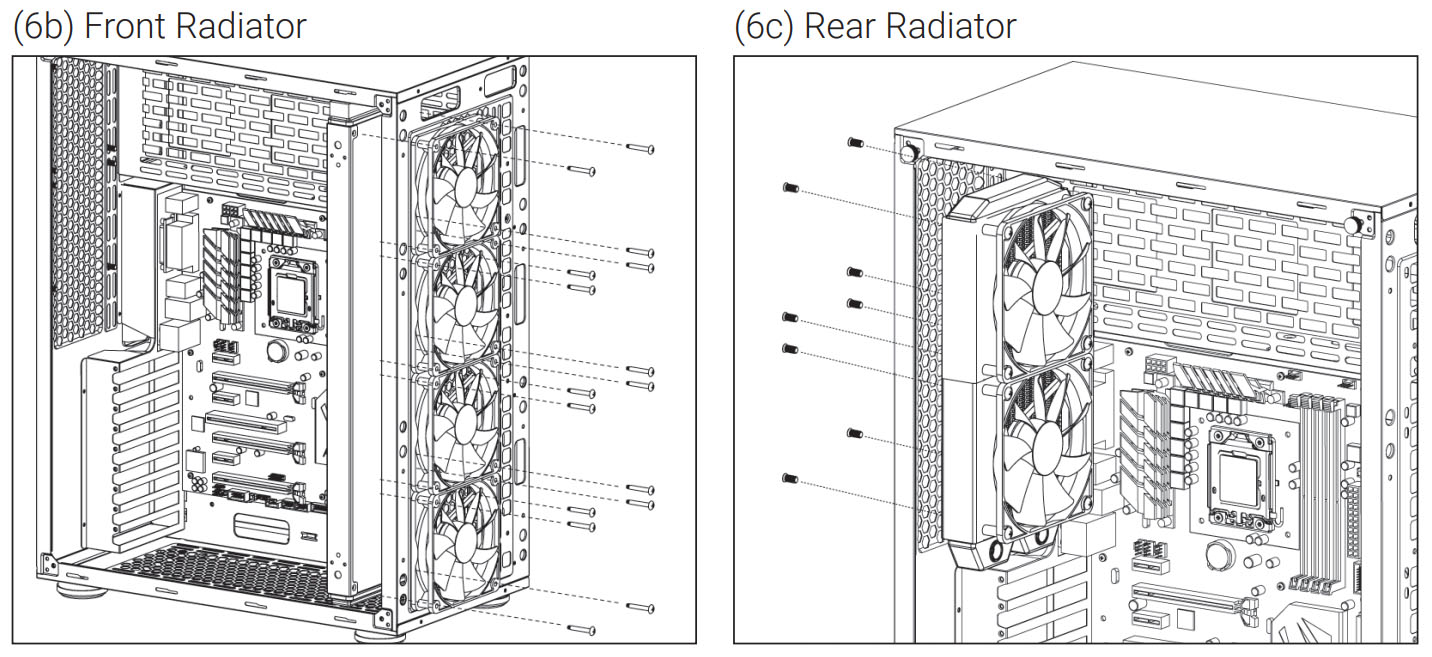

Прилично места и под радиаторы жидкостных систем охлаждения:

• Спереди - радиатор 360-мм или 480-мм;
• Сзади - радиатор 240-мм или 280-мм;
• Снизу - радиатор 240-мм или 280-мм;
• Область блока питания: радиатор 240 или 280-мм.

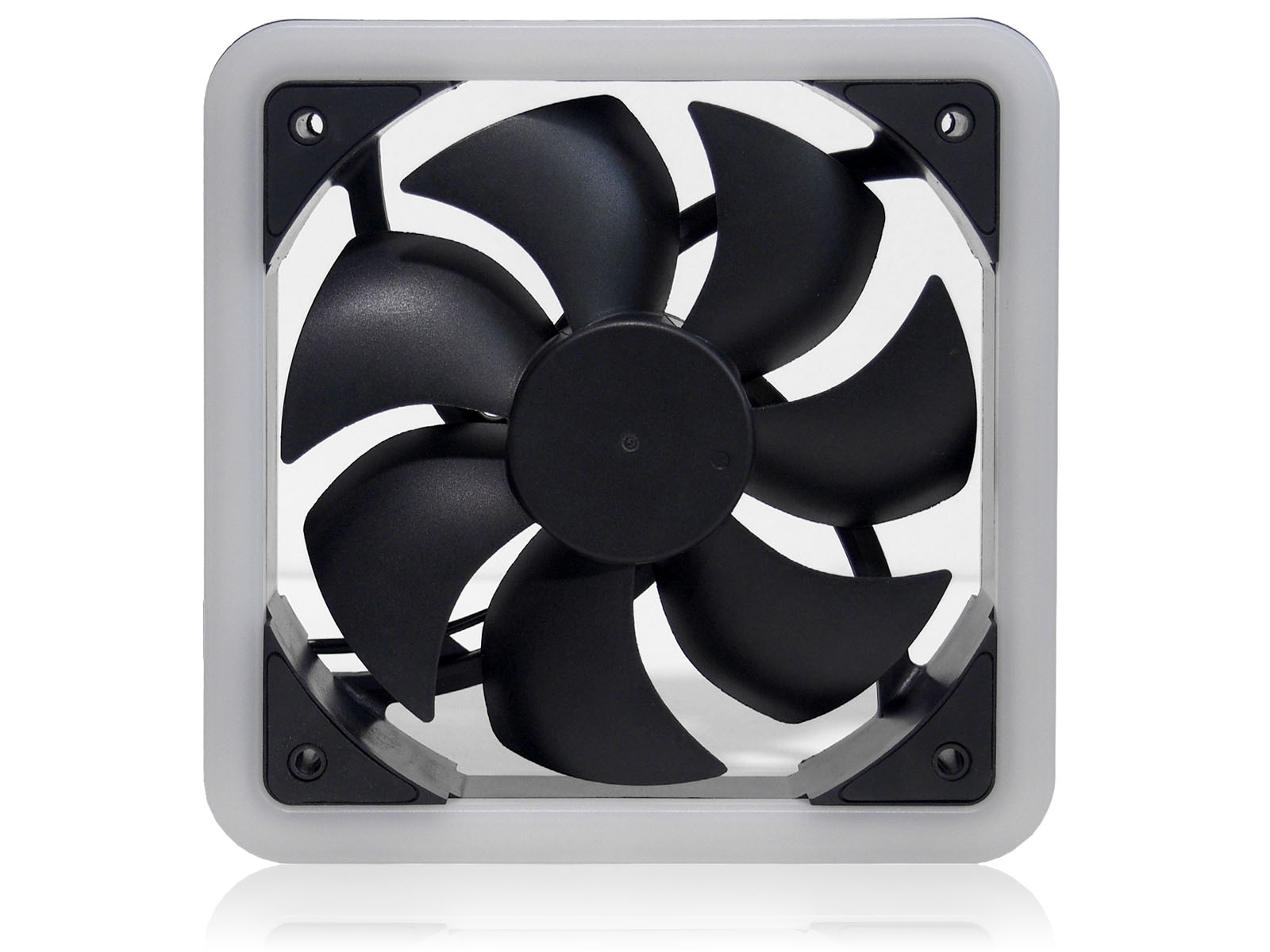

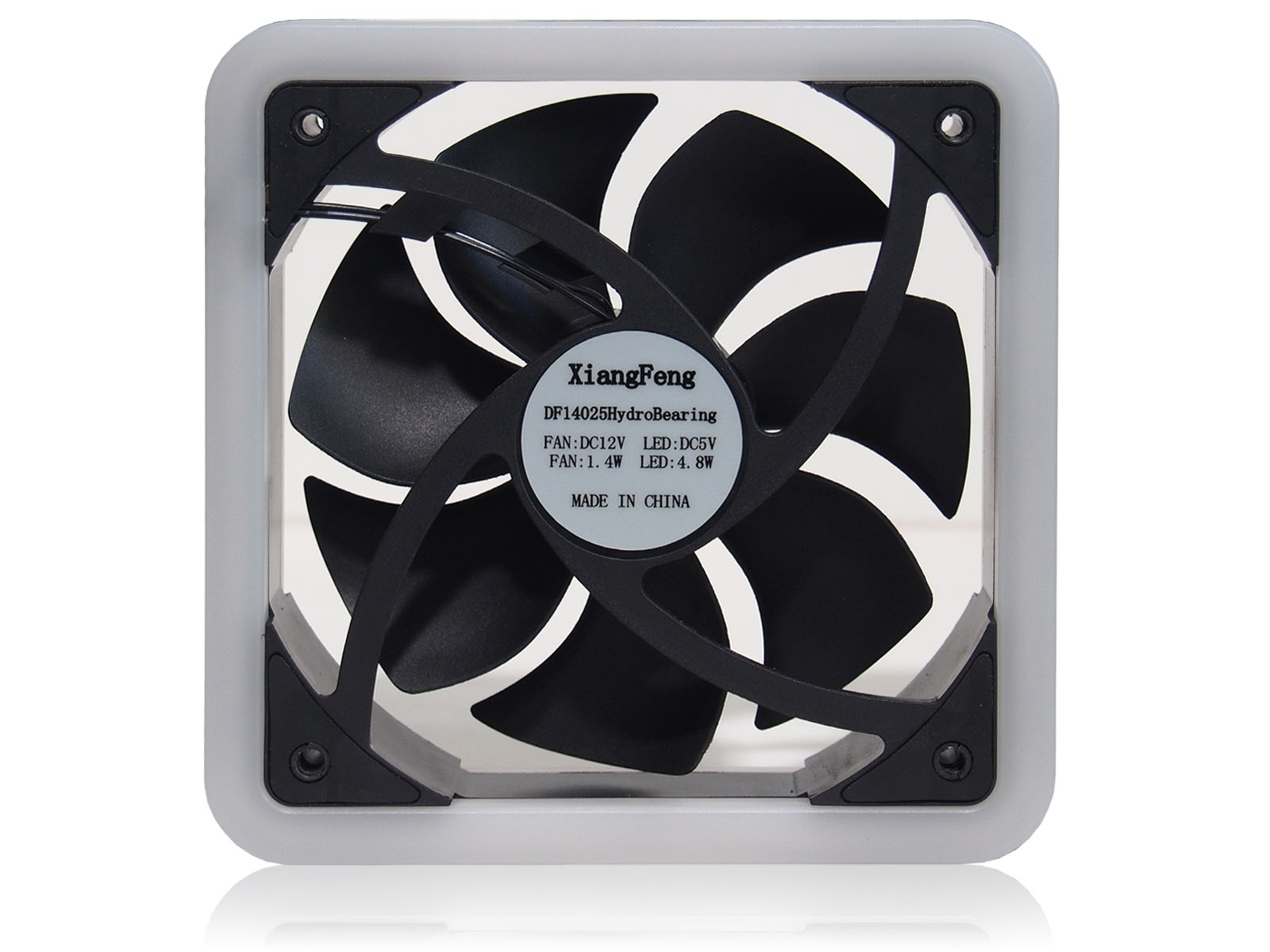

Корпус поставляется с тремя интересными вентиляторами XiangFeng DF14025HydroBearing типоразмера 140-мм с гидродинамическим подшипником и "квадратной" подсветкой на ARGB-светодиодах. Из-за широкой рамки сама крыльчатка по габаритам сопоставима с таковой у 120-мм моделей.

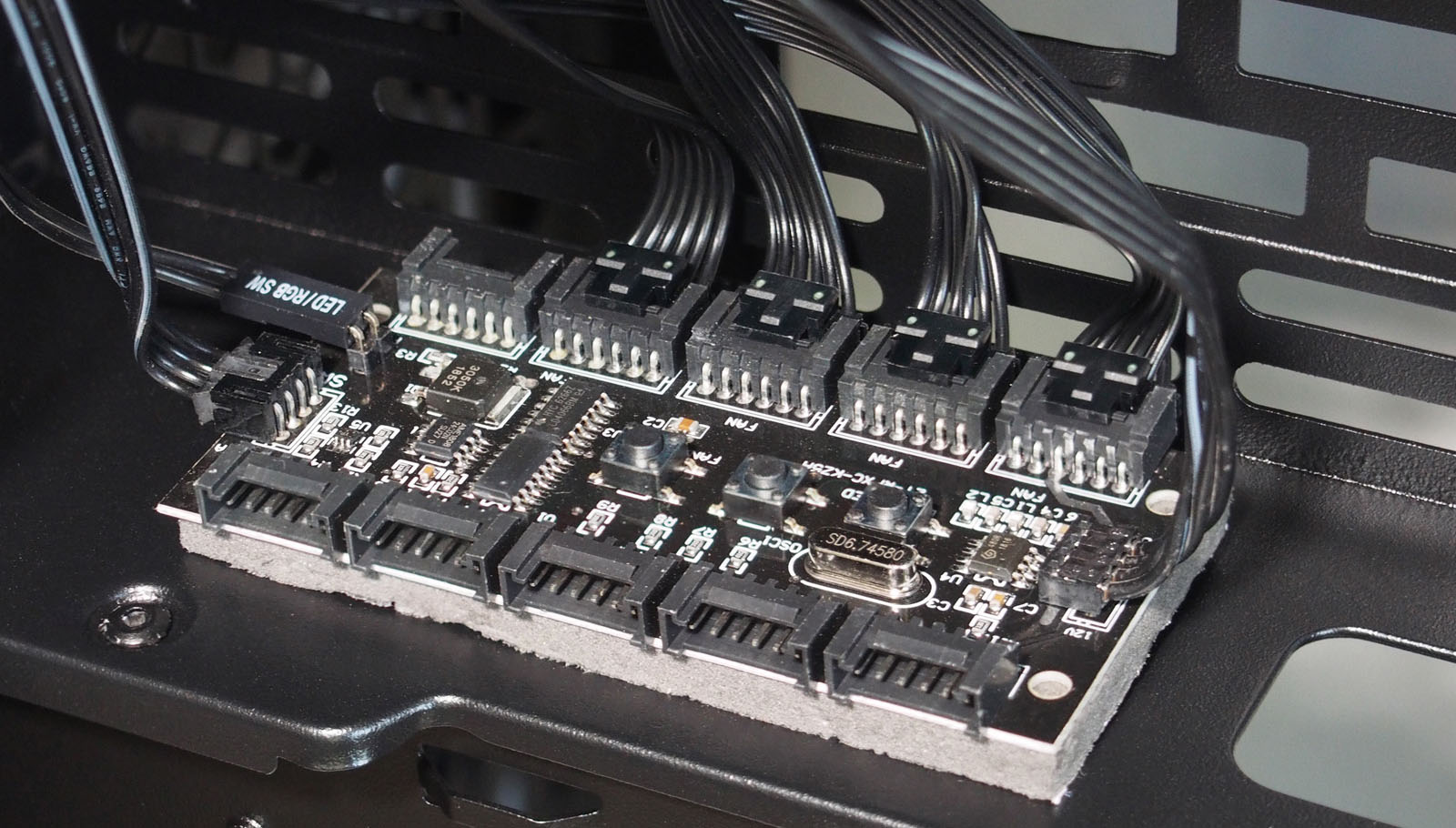

Вентиляторы подключаются к приклеенной в области блока питания плате контроллера посредством нестандартных шестиконтактных штекеров. Из-за этого, даже несмотря на десять портов, добавление вентиляторов с классическими трёх- и четырёхконтактными (PWM) разъёмами без адаптеров, которых нет в комплекте, невозможно. Плата управляет и скоростью вращения крыльчатки и работой подсветки.

Контроллер запитывается от Molex-разъёма блока питания и синхронизируется с материнскими платами или другими совместимыми системами подсветки через трехконтактный разъём для лент на адресуемых светодиодах с питанием +5 В. Синхронизация - необязательный элемент, возможна и автономная работа с управлением эффектами подсветки комплектным пультом дистанционного управления. С ПДУ переключаются режимы подсветки и скорость вентиляторов, но нет настройки яркости.

Особенности сборки

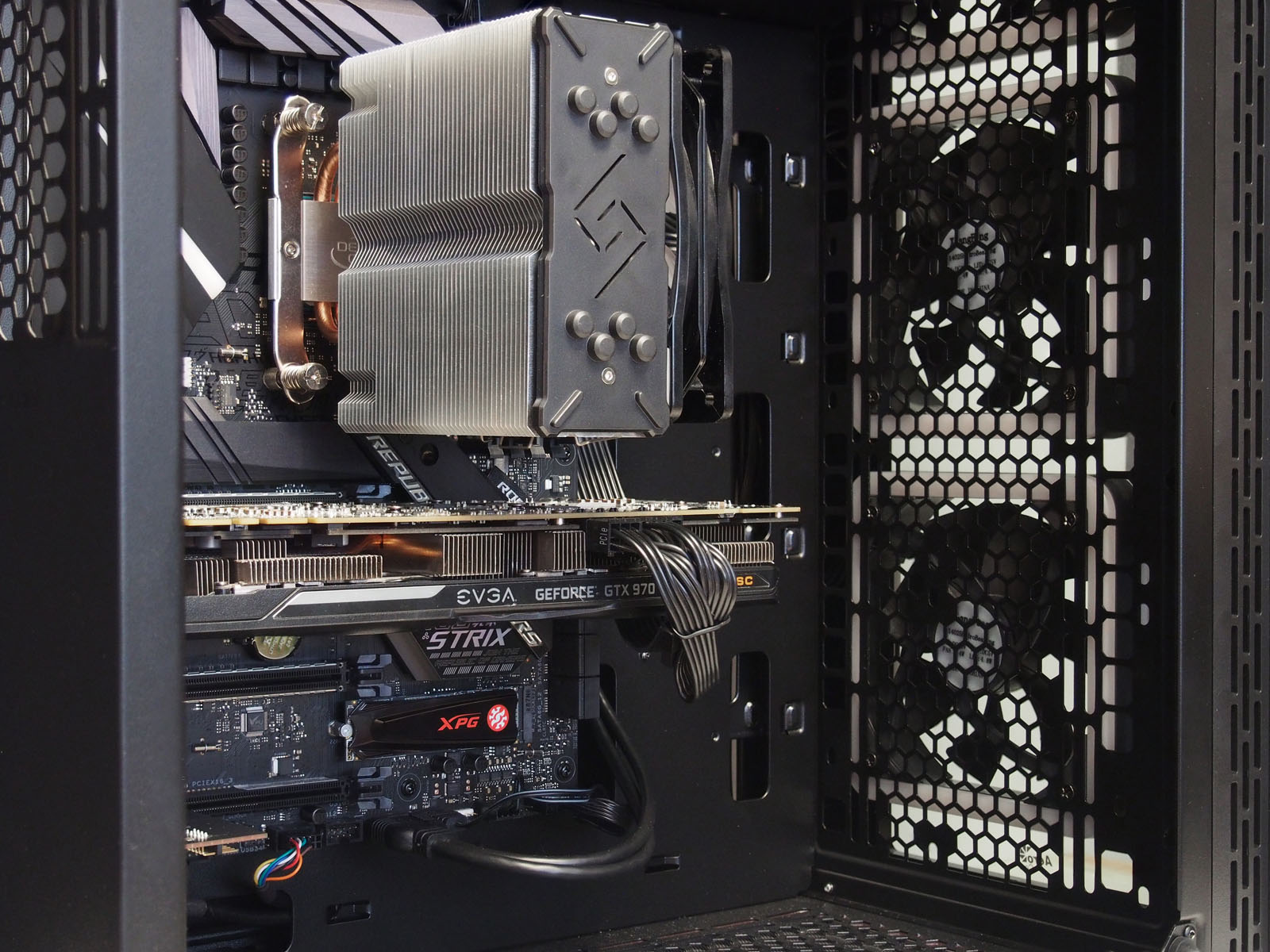

При сборке тестового стенда с использованием корпуса Aerocool Tor Pro мы не столкнулись с какими-либо ограничениями по совместимости с имеющимися в наличии комплектующими. Благодаря большому внутреннему объему, хорошо подобранным вырезам для кабель-менеджмента и точной рассверловке отверстий, сборка прошла легко и непринуждённо. Разве что провода от фронтальных разъемов и кнопок можно было бы сделать чуть длиннее, чтобы упростить аккуратный скрытый монтаж по задней стенке корпуса.

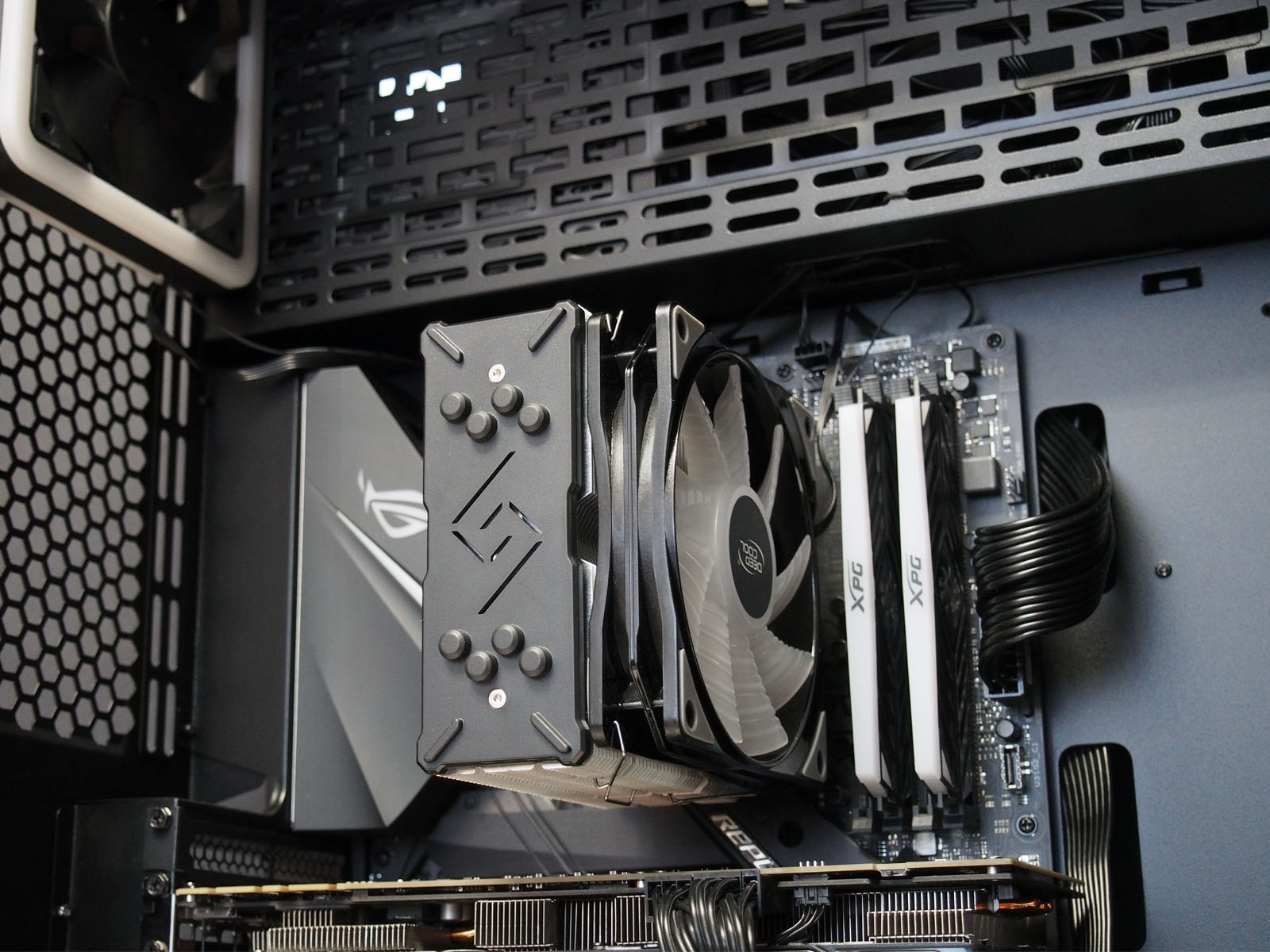

Расстояние от поддона материнской платы до стеклянной стенки - почти 20 см, поэтому заявленная совместимость с башенными кулерами высотой до 189 мм соответствует действительности. А вот с габаритами совместимых видеокарт немного преувеличили - по нашим измерениям влезут экземпляры длиной до 37,5 см вместо 38,3. Но и этого с большим запасом будет достаточно любой производительной плате, так как обычно их длина ограничена 28 см.

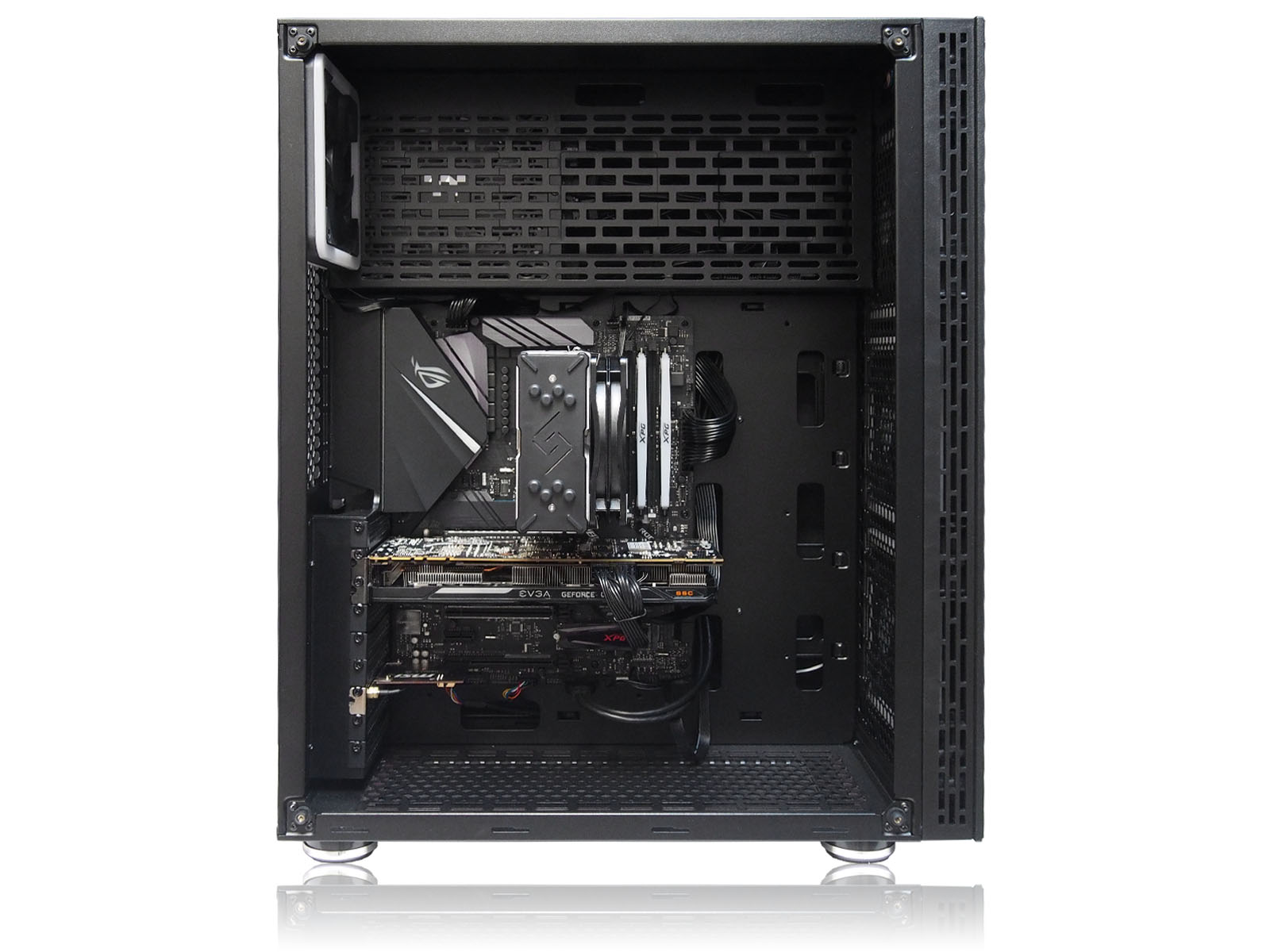

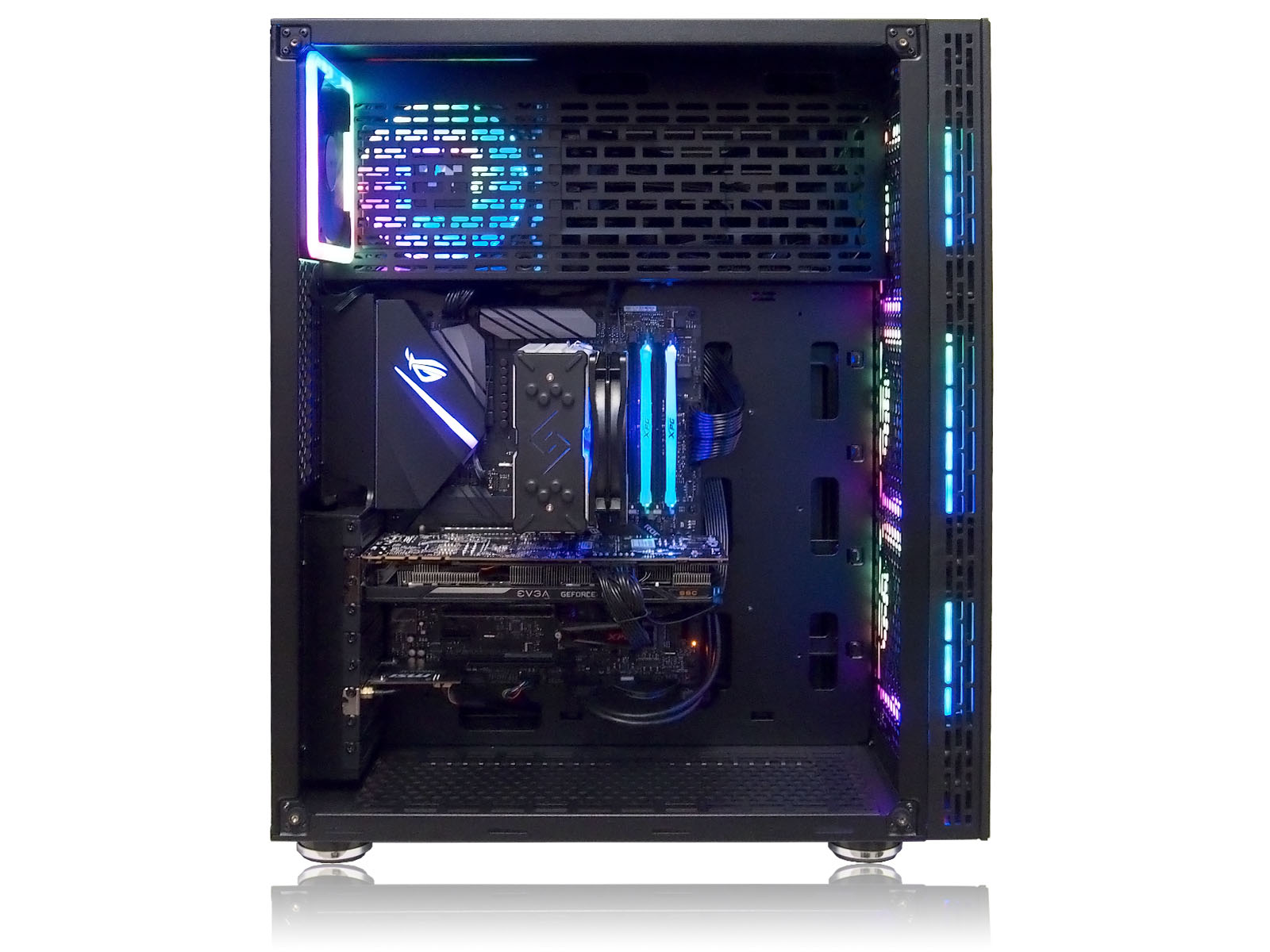

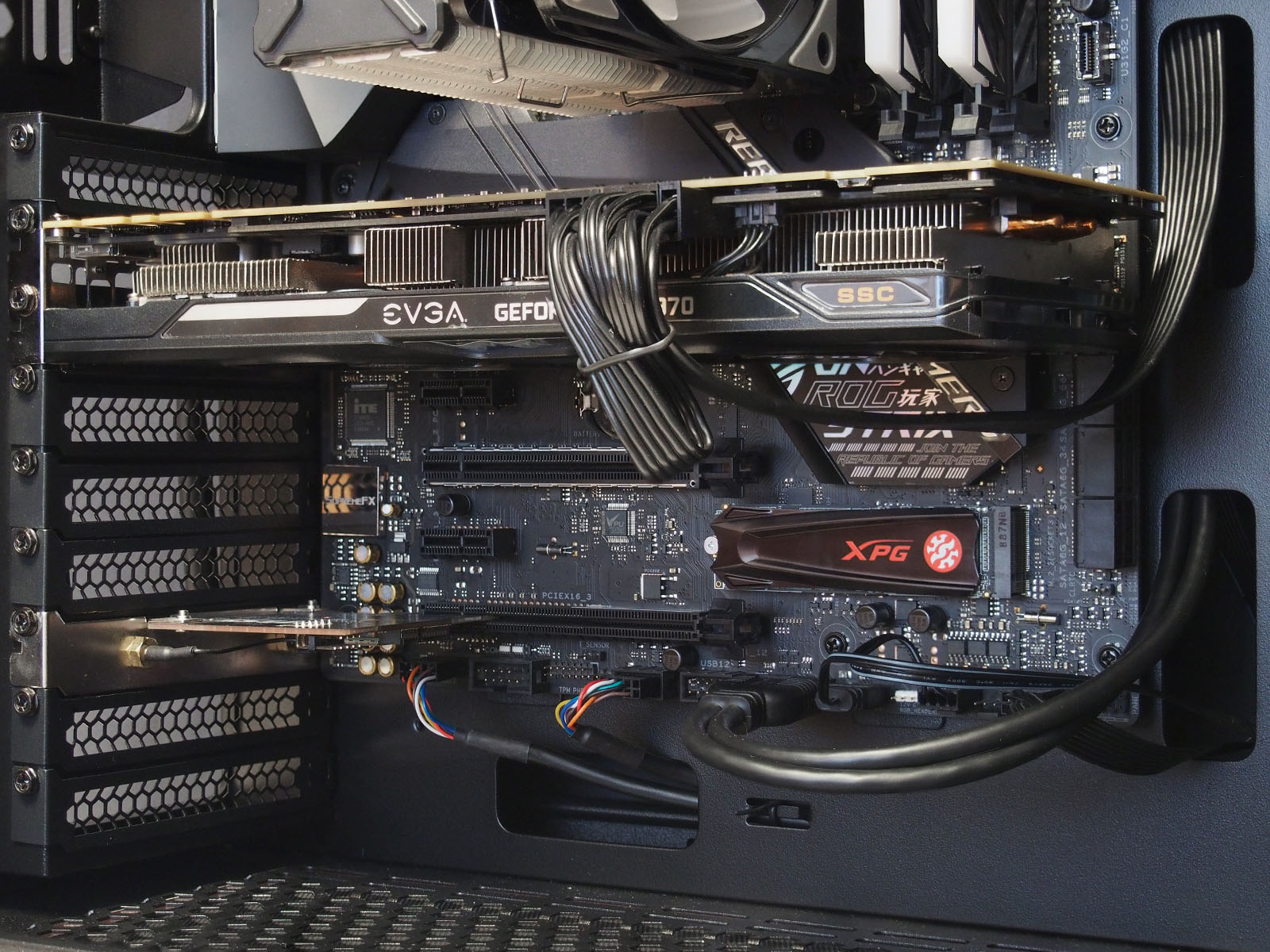

Пример системы в сборе:

Подсветка

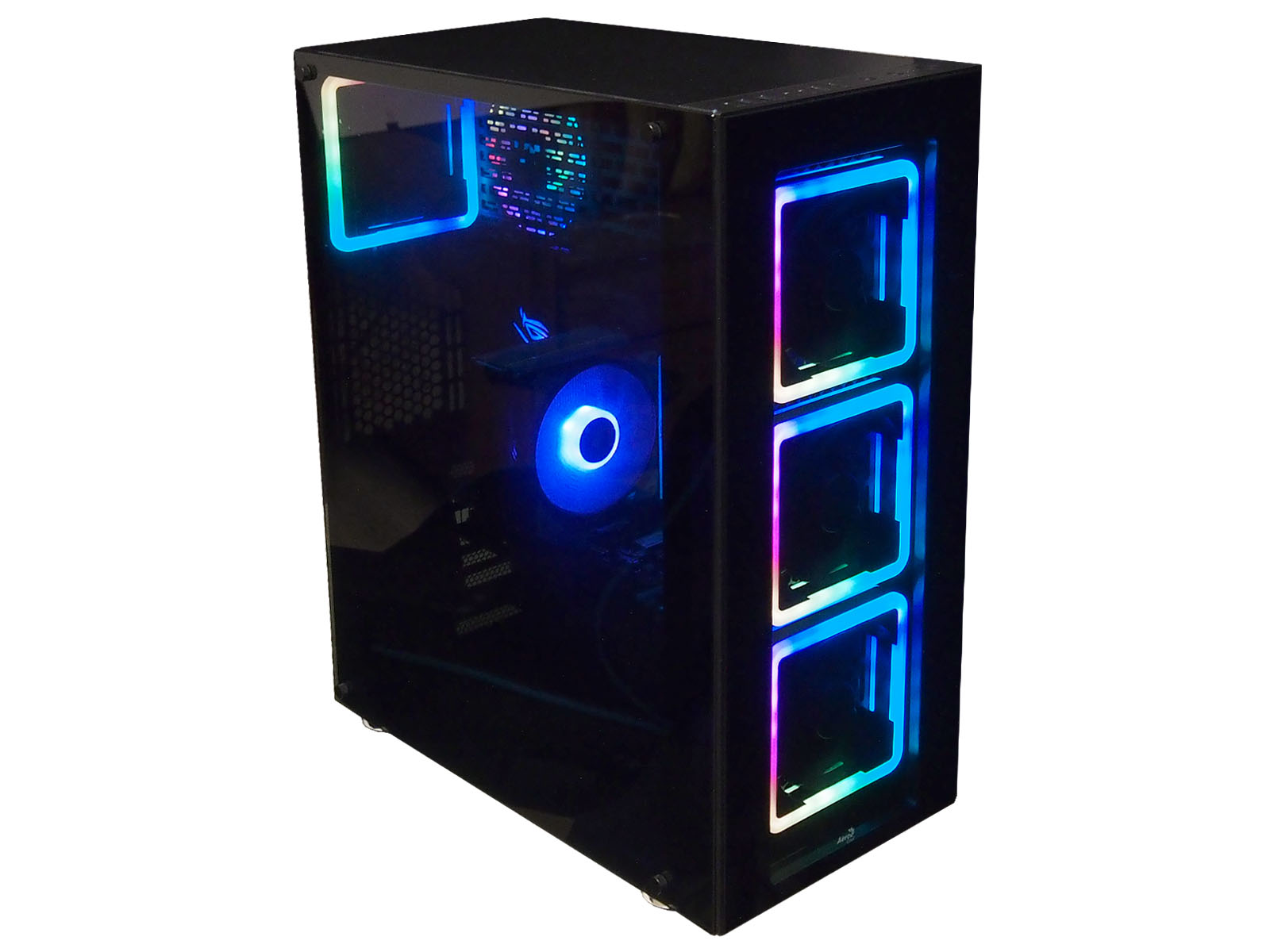

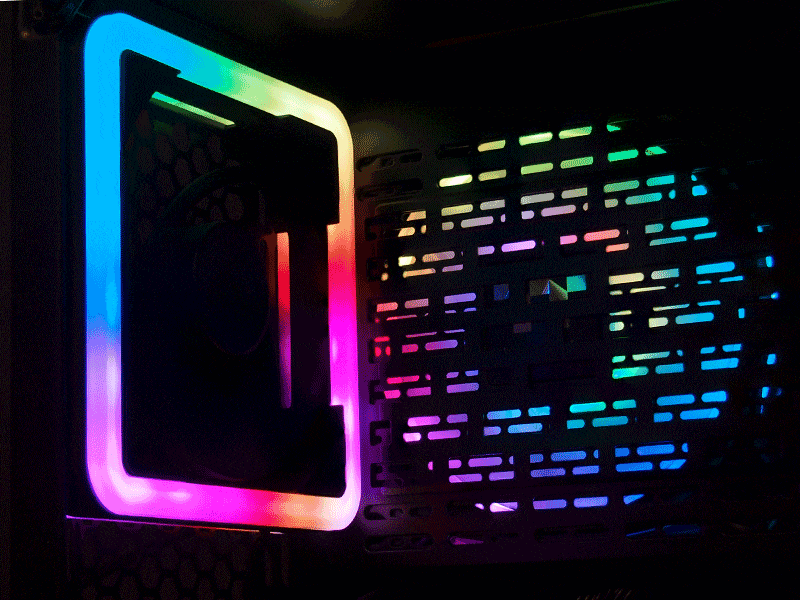

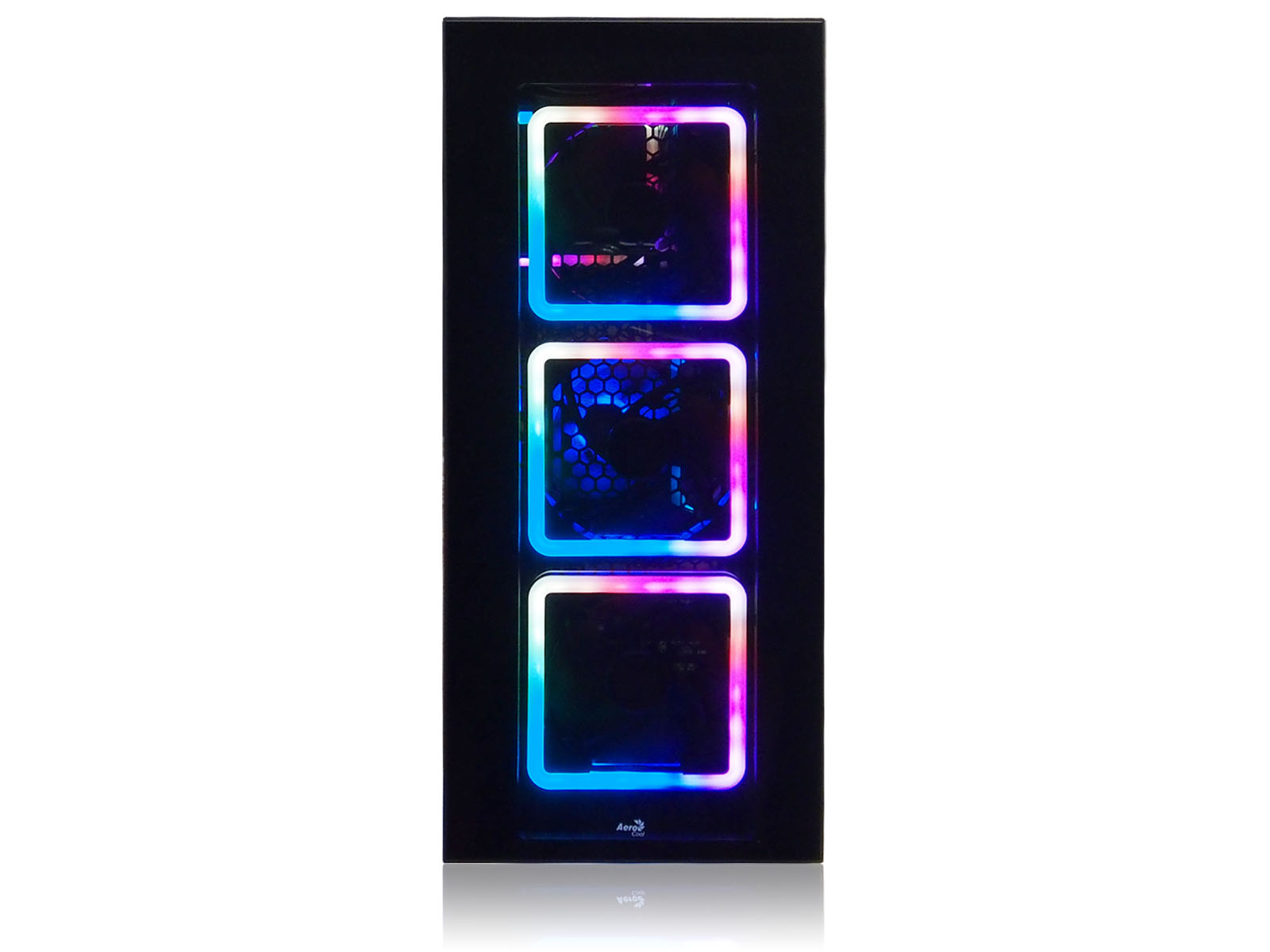

Вентиляторы в Aerocool Tor Pro имеют подсвечиваемую квадратную рамку со скругленными углами и матовую чёрную крыльчатку, поэтому создаётся эффект парящих в воздухе ARGB-квадратов.



В каждом вентиляторе по 24 адресуемых светодиода (шесть на каждую из четырёх граней). В комплектный контроллер заложено несколько наборов бегущих огней, плавных пульсаций и статических одноцветных вариантов свечения. Они переключаются с пульта или кнопки на верхней части корпуса. По нажатию кнопки M/B Sync и подключенном проводе синхронизации управление подсветкой передаётся материнской плате.



Такой вариант реализации ARGB-подсветки нам ранее ещё не встречался. Смотрится необычно.

Тестирование

Конфигурация тестового стенда

Тип комплектующих	Модель
Материнская плата	ASUS ROG Strix X470-F Gaming (BIOS 5220 от 24.09.2019)
Процессор	AMD Ryzen 7 2700X
Система охлаждения	Deepcool Gammaxx GTE
Термоинтерфейс	Arctic Cooling MX-4
Оперативная память	2 х ADATA XPG Spectrix D41 DDR4-3200 8 ГБ (AX4U320038G16-ST41)
Системный накопитель	M.2 NVMe SSD ADATA XPG Gammix S5 512 ГБ
Видеоадаптер	EVGA GeForce GTX 970 SSC GAMING ACX 2.0+ 4 ГБ
Блок питания	Thermaltake Toughpower PF1 ARGB 1050W
Корпус	Aerocool Tor Pro
Операционная система	Microsoft Windows 10 Pro x64 (версия 1903)
Температура в помещении	28 °C

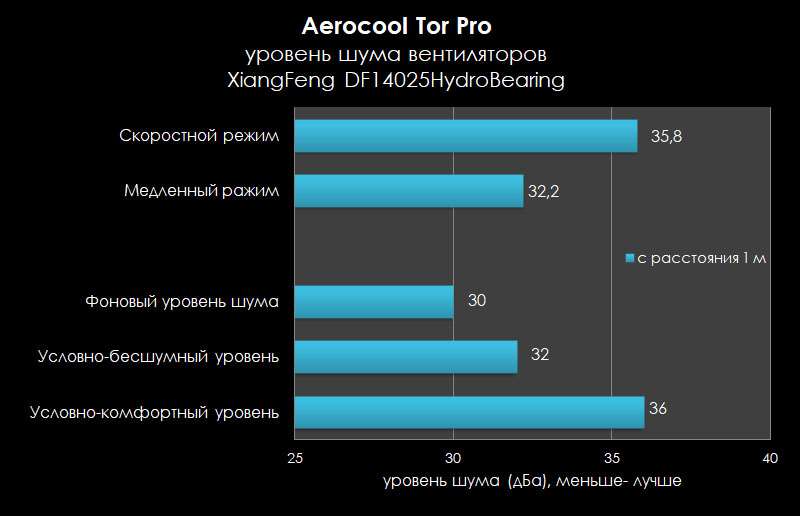

Шум комплектных вентиляторов

Контроллер вентиляторов поддерживает два режима фиксированной скорости: максимальная производительность и тихий. Тахометрического вывода на материнскую плату нет, поэтому узнать реальную скорость вращения без специального прибора возможности нет. Измеренный с помощью прибора Актаком АТЕ-9015 (нижний предел измерений которого 30 дБА) уровень шума с расстояния в 1 метр в этих двух режимах составил 32,2 дБа и 35,8 дБа, соответственно. Вентиляторы можно назвать умеренно шумными.

Температура компонентов под нагрузкой

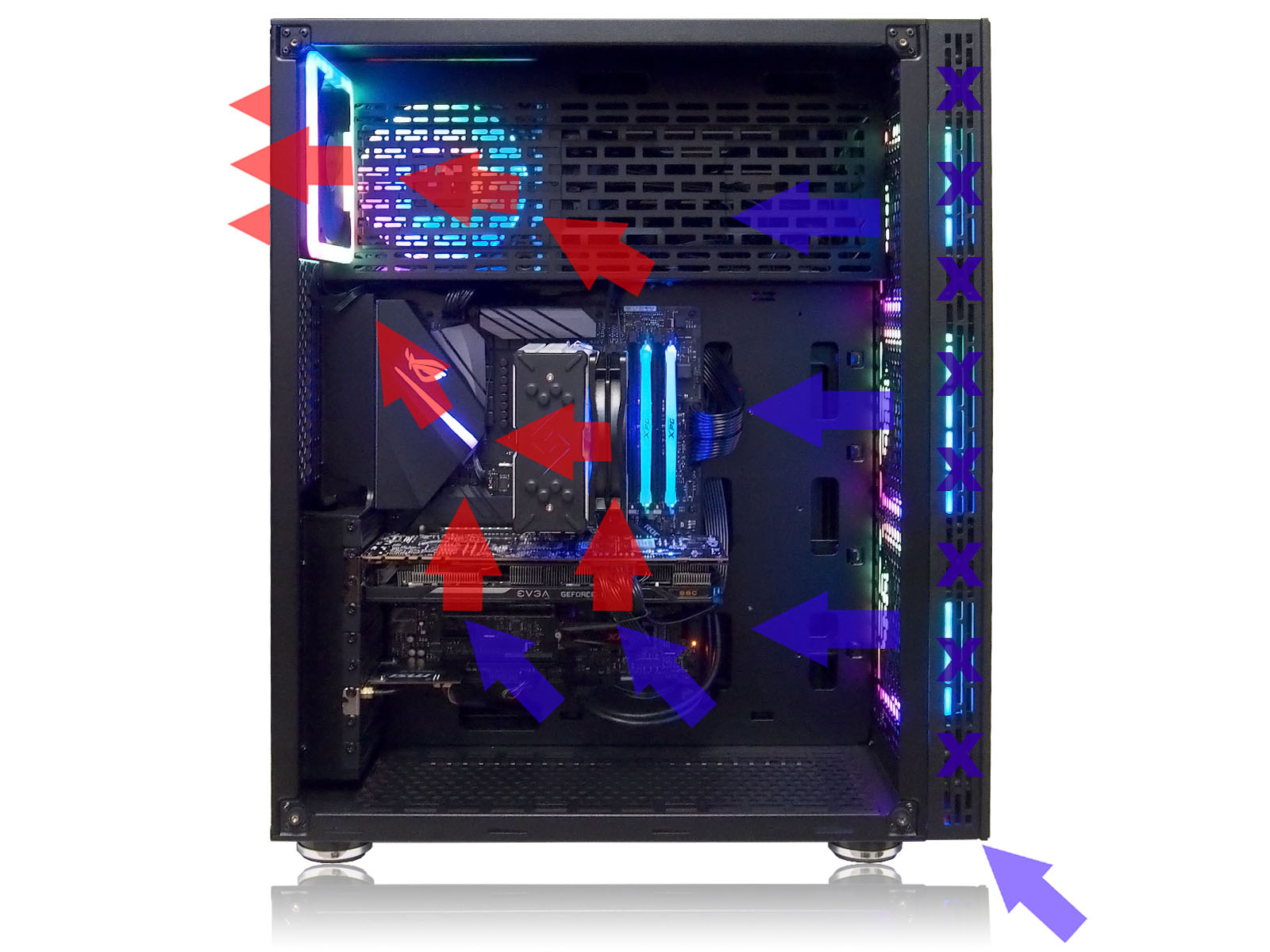

Приблизительная схема движения потоков воздуха внутри тестового стенда.

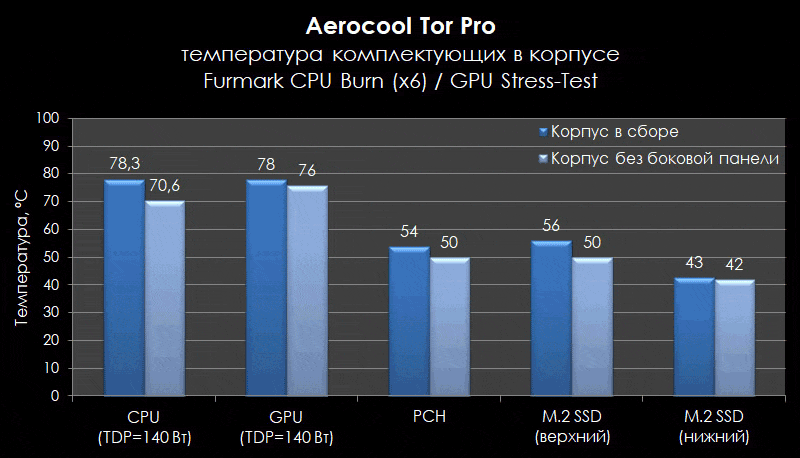

Корпуса, в которых панели наглухо закрыты стеклами, изначально не сулят высокой эффективности воздушных потоков. Это подтверждают тесты с прогревом основных компонентов тестового стенда в двух режимах: при закрытом корпусе и при снятой стеклянной боковой панели. При интенсивной нагрузке с помощью Furmark 1.20.8.0 одновременно на центральный процессор (CPU Burner, 6-16 потоков) и на видеокарту (GPU Stress Test, 1920x1080, 8xMSAA) температура внутри корпуса сильно растёт и производительные комплектующие начинают работать на пределе допустимых рабочих температур. Совокупное тепловыделение CPU+GPU около 300 Вт еле успевает сбиваться слабым потоком прохладного воздуха с фронтальных вентиляционных отверстий. Да и захват горячего воздуха вентилятором блока питания не добавит ему долгих лет стабильной работы. Thermaltake Toughpower PF1 ARGB 1050 Вт в период стресс-тестов заметно увеличивал обороты вентилятора и работал громче в полностью закрытом корпусе, чем в открытом.

Учитывая малое количество вентиляционных отверстий спереди и близкое расположение фронтальных вентиляторов к стеклу на передней панели, корпус "задыхается" от слабого притока холодного воздуха снаружи. Три вентилятора спереди смотрятся красиво, но если собирать корпус с точки зрения хорошей продуваемости, то логичнее парочку переместить вниз, тем более, что там как раз стоит пылевой фильтр. Поэтому видится два логичных варианта оптимизации базовой конфигурации: первый - установить два комплектных вентилятора на задней стенке и два на нижней, пожертвовав "ARGB-фасадом" спереди, второй - включить штатные вентиляторы на минимальную скорость и добавить парочку приточных вентиляторов вниз, возможно, даже чисто чёрного цвета и без подсветки, чтобы не выделяться за тонированным стеклом.

Заключение

Aerocool Tor Pro - однозначно не "простачок". Поклонники кубизма и строгих линий в обводах корпуса от вида его тёмных тонированных стеклянных панелей и отсутствия вычурных выступов придут в восторг. Равно как и превосходно в общий дизайн вписываются комплектные 140-мм вентиляторы с эффектной "квадратной" подсветкой. Нельзя сказать, что корпус вызывает "wow"-эффект, но то что он харизматичен и выделяется на фоне многих современных моделей, можно констатировать абсолютно уверенно. С другой стороны дизайна, как это часто бывает, стоят компромиссы, на которые пришлось пойти проектировщикам с точки зрения эффективности охлаждения. Ровные тонированные стёкла во всю площадь боковой и передней панелей смотрятся превосходно, но лишают корпус хорошего притока воздуха спереди, именно там, где стоят три из четырёх комплектных вентиляторов. Как итог, несмотря на солидные цифры по габаритам совместимых материнских плат, поддержку длинных видеокарт и большой запас места под суперкулеры, собирать в этом корпусе HEDT-платформу придётся с оглядкой на общее тепловыделение ПК в целом, так как иначе комплектующие могут банально "задохнуться". В принципе это можно обыграть установкой парочки вентиляторов на приток воздуха снизу корпуса, но сделать это желательно докупив несколько вентиляторов дополнительно, иначе придётся пожертвовать красотой передней панели, переместив оттуда вниз один или два комплектных вентилятора с дизайнерской "квадратной" подсветкой. Не самым правильным решением, на наш взгляд, является и использование нестандартных коннекторов для подключения вентиляторов к встроенному в корпус контроллеру подсветки и скорости вращения. В случае форс-мажора найти замену будет непросто. Все перечисленные нюансы - итог борьбы визуального и технического дизайна, поэтому, покупая Aerocool Tor Pro, надо понимать, что именно его внешний вид ставится в приоритет.

Достоинства Aerocool Tor Pro:

• Достаточно прочная конструкция;
• Необычная внутренняя компоновка;
• Хороший запас мест крепления вентиляторов и радиаторов жидкостных систем охлаждения;
• Поддержка материнских плат E-ATX;
• Предустановленные вентиляторы с "квадратной" подсветкой;
• Встроенный контроллер эффектов подсветки и пультом дистанционного управления;
• Боковая панель из закаленного стекла;
• Поддержка кулеров высотой до 189 мм;
• Поддержка видеокарт длиной до 383 мм.

Недостатки:

• Нестандартные разъемы подключения вентиляторов;
• Установленные блоки питания захватывают горячий воздух от других комплектующих;
• Неудобное крепление стеклянной панели на весу без поддерживающих упоров;
• Стеклянные панели перекрывают часть боковых вентиляционных отверстий и снижают эффективность воздушных потоков.
